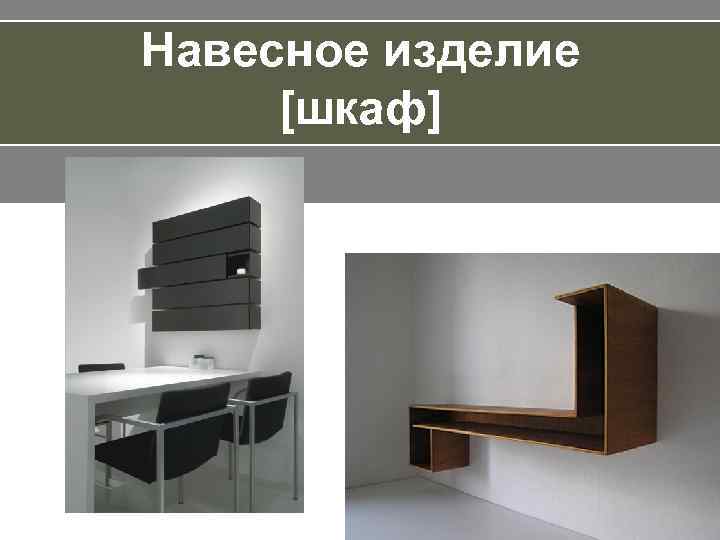

>Навесное изделие [шкаф] Навесное изделие [шкаф]

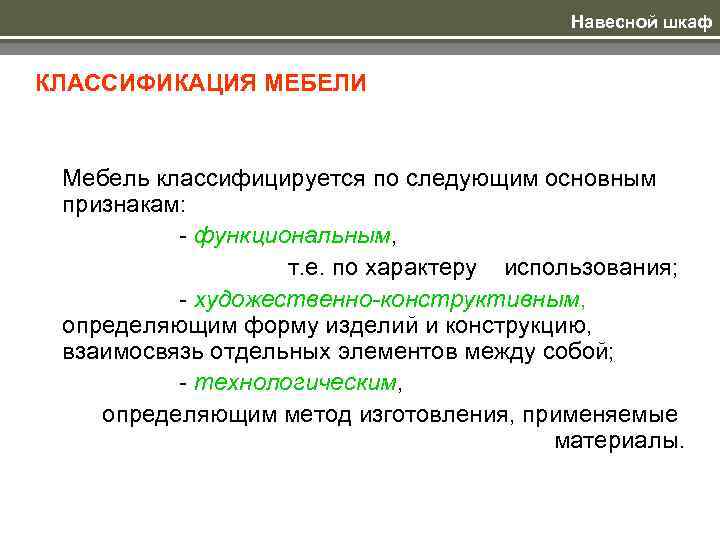

>       Навесной шкаф  КЛАССИФИКАЦИЯ МЕБЕЛИ  Мебель Навесной шкаф КЛАССИФИКАЦИЯ МЕБЕЛИ Мебель классифицируется по следующим основным признакам: - функциональным, т. е. по характеру использования; - художественно-конструктивным, определяющим форму изделий и конструкцию, взаимосвязь отдельных элементов между собой; - технологическим, определяющим метод изготовления, применяемые материалы.

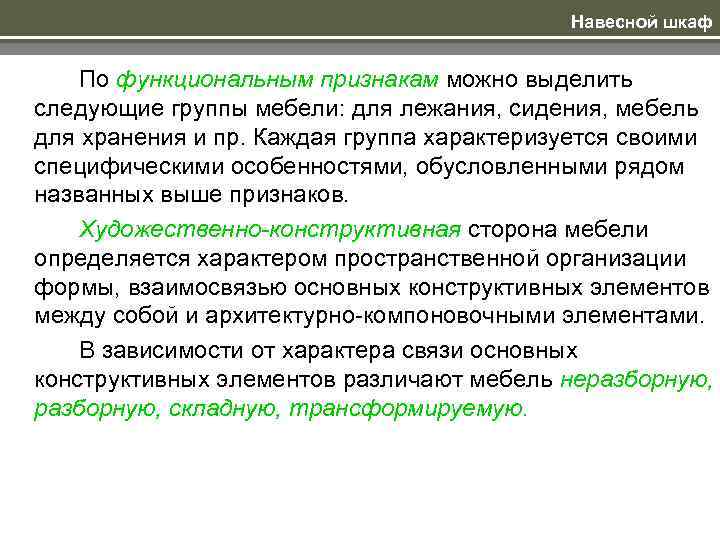

>    Навесной шкаф  По функциональным признакам можно выделить следующие группы Навесной шкаф По функциональным признакам можно выделить следующие группы мебели: для лежания, сидения, мебель для хранения и пр. Каждая группа характеризуется своими специфическими особенностями, обусловленными рядом названных выше признаков. Художественно-конструктивная сторона мебели определяется характером пространственной организации формы, взаимосвязью основных конструктивных элементов между собой и архитектурно-компоновочными элементами. В зависимости от характера связи основных конструктивных элементов различают мебель неразборную, складную, трансформируемую.

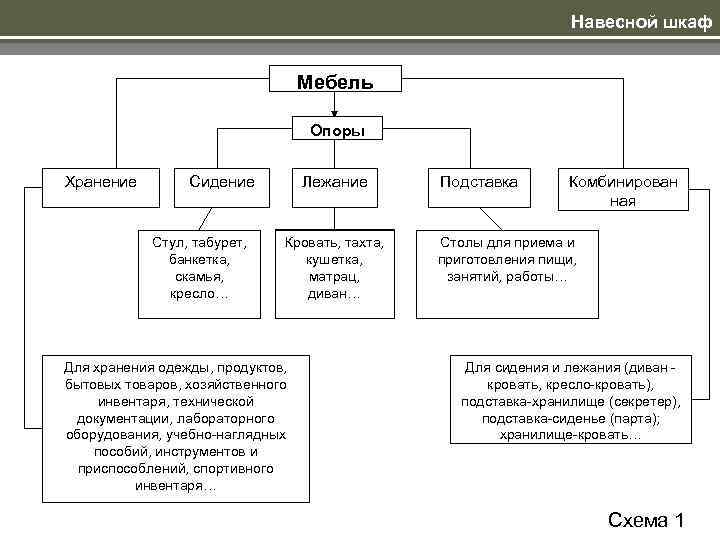

>      Навесной шкаф      Навесной шкаф Мебель Опоры Хранение Сидение Лежание Подставка Комбинирован ная Стул, табурет, Кровать, тахта, Столы для приема и банкетка, кушетка, приготовления пищи, скамья, матрац, занятий, работы… кресло… диван… Для хранения одежды, продуктов, Для сидения и лежания (диван - бытовых товаров, хозяйственного кровать, кресло-кровать), инвентаря, технической подставка-хранилище (секретер), документации, лабораторного подставка-сиденье (парта); оборудования, учебно-наглядных хранилище-кровать… пособий, инструментов и приспособлений, спортивного инвентаря… Схема 1

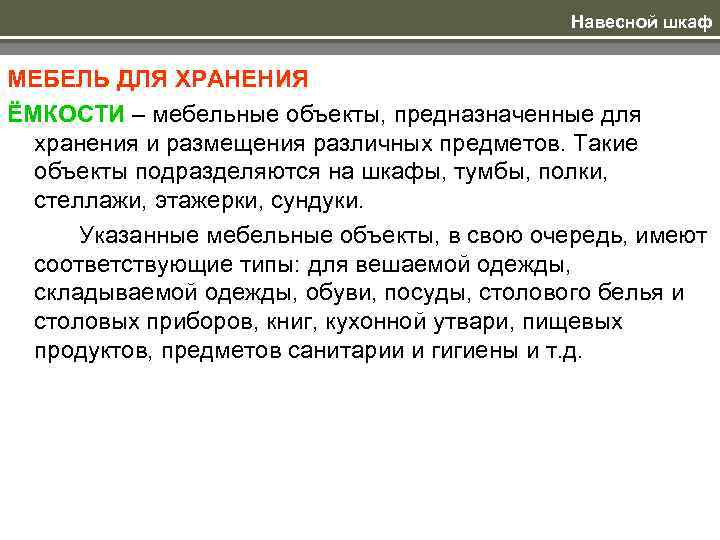

>     Навесной шкаф  МЕБЕЛЬ ДЛЯ ХРАНЕНИЯ ЁМКОСТИ – мебельные Навесной шкаф МЕБЕЛЬ ДЛЯ ХРАНЕНИЯ ЁМКОСТИ – мебельные объекты, предназначенные для хранения и размещения различных предметов. Такие объекты подразделяются на шкафы, тумбы, полки, стеллажи, этажерки, сундуки. Указанные мебельные объекты, в свою очередь, имеют соответствующие типы: для вешаемой одежды, складываемой одежды, обуви, посуды, столового белья и столовых приборов, книг, кухонной утвари, пищевых продуктов, предметов санитарии и гигиены и т. д.

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

>    Навесной шкаф  Шкаф – мебельный объект, как правило, имеющий Навесной шкаф Шкаф – мебельный объект, как правило, имеющий дверку (дверки). Может иметь внутренние и наружные полки и ящики. Предназначен для хранения различных предметов. В современном понимании – единичный представитель корпусной мебели.

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

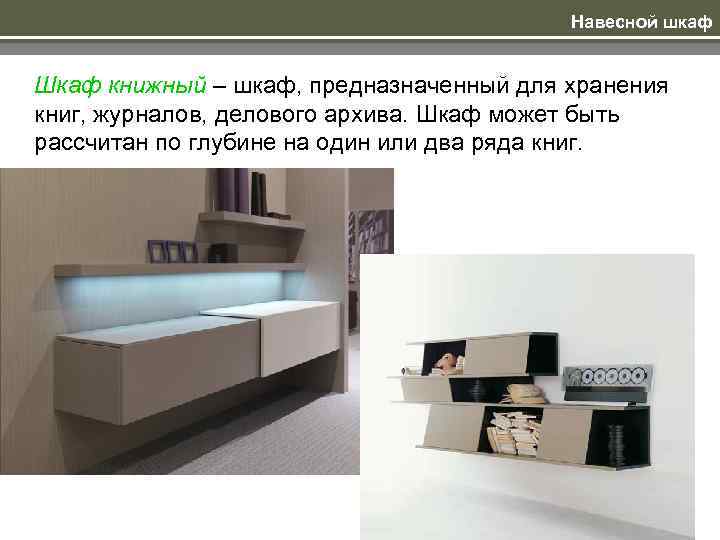

>       Навесной шкаф  Шкаф книжный – шкаф, Навесной шкаф Шкаф книжный – шкаф, предназначенный для хранения книг, журналов, делового архива. Шкаф может быть рассчитан по глубине на один или два ряда книг.

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

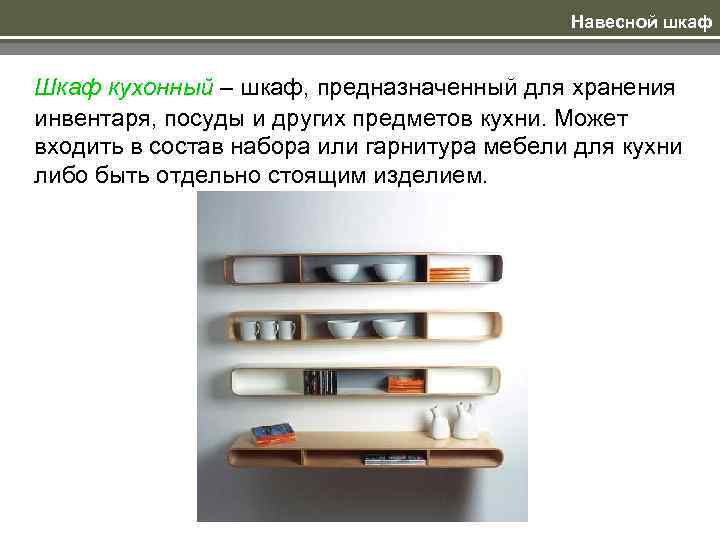

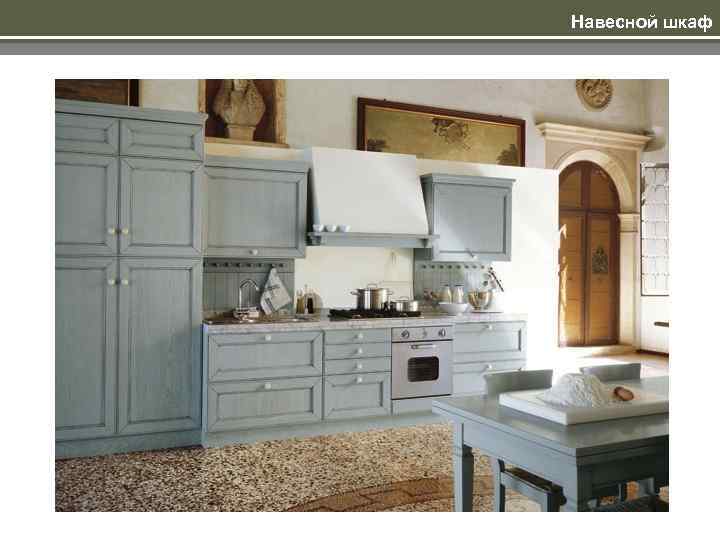

>    Навесной шкаф  Шкаф кухонный – шкаф, предназначенный для хранения Навесной шкаф Шкаф кухонный – шкаф, предназначенный для хранения инвентаря, посуды и других предметов кухни. Может входить в состав набора или гарнитура мебели для кухни либо быть отдельно стоящим изделием.

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

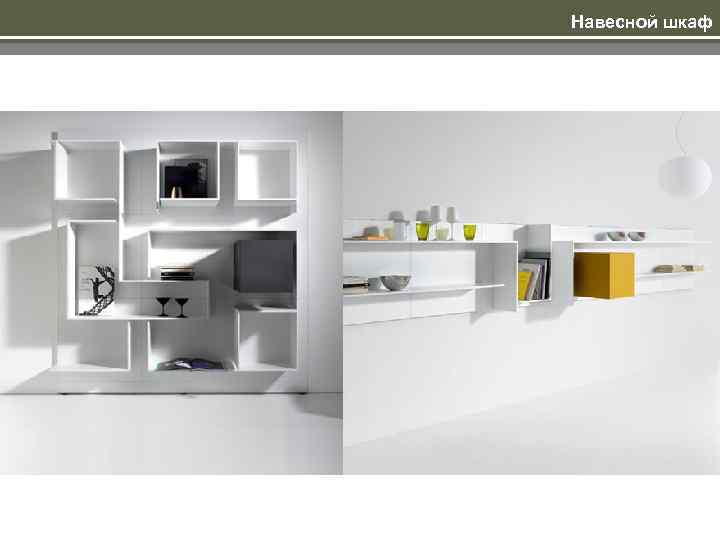

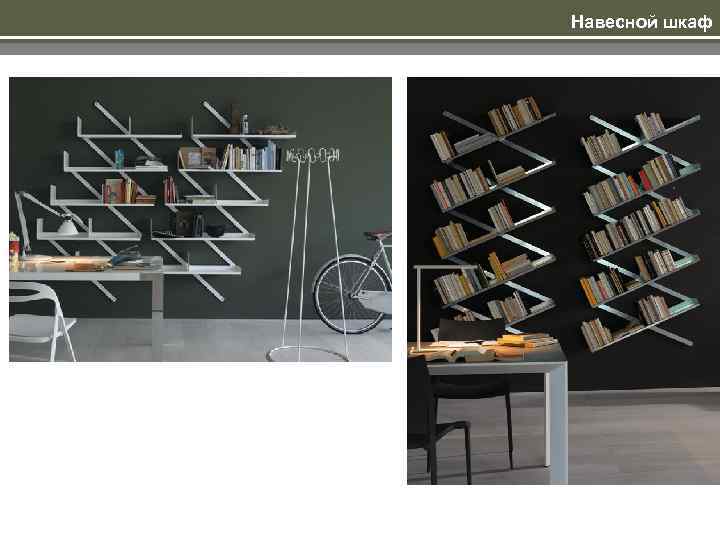

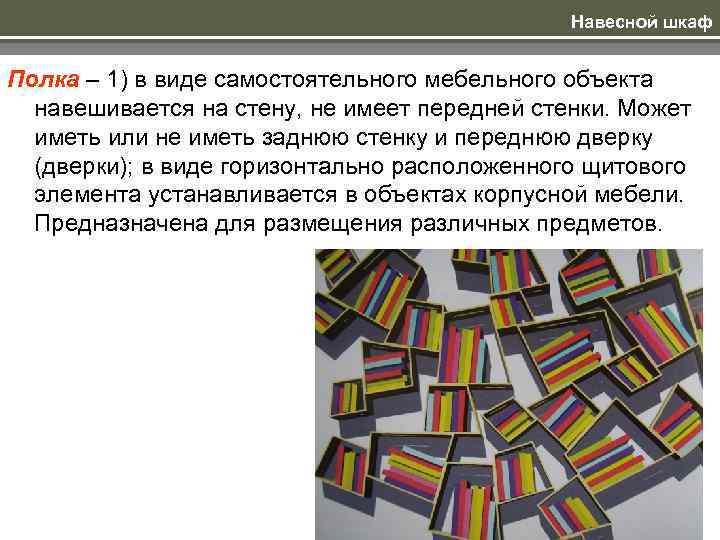

>     Навесной шкаф  Полка – 1) в виде самостоятельного Навесной шкаф Полка – 1) в виде самостоятельного мебельного объекта навешивается на стену, не имеет передней стенки. Может иметь или не иметь заднюю стенку и переднюю дверку (дверки); в виде горизонтально расположенного щитового элемента устанавливается в объектах корпусной мебели. Предназначена для размещения различных предметов.

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

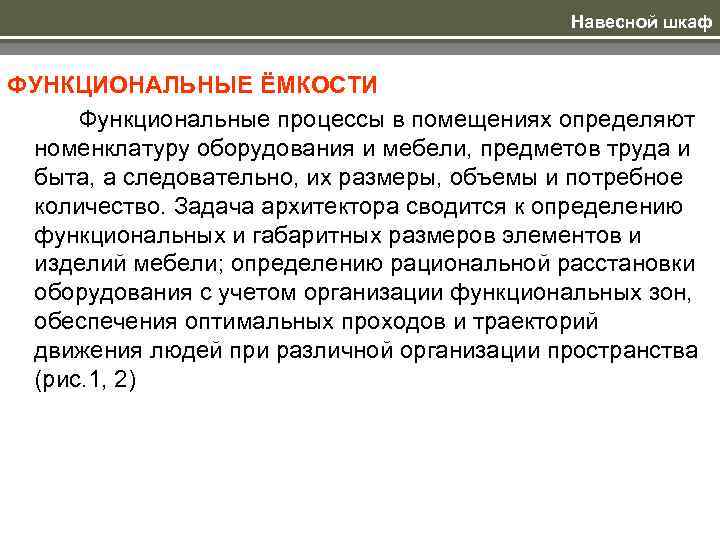

>    Навесной шкаф  ФУНКЦИОНАЛЬНЫЕ ЁМКОСТИ Функциональные процессы в помещениях определяют Навесной шкаф ФУНКЦИОНАЛЬНЫЕ ЁМКОСТИ Функциональные процессы в помещениях определяют номенклатуру оборудования и мебели, предметов труда и быта, а следовательно, их размеры, объемы и потребное количество. Задача архитектора сводится к определению функциональных и габаритных размеров элементов и изделий мебели; определению рациональной расстановки оборудования с учетом организации функциональных зон, обеспечения оптимальных проходов и траекторий движения людей при различной организации пространства (рис. 1, 2)

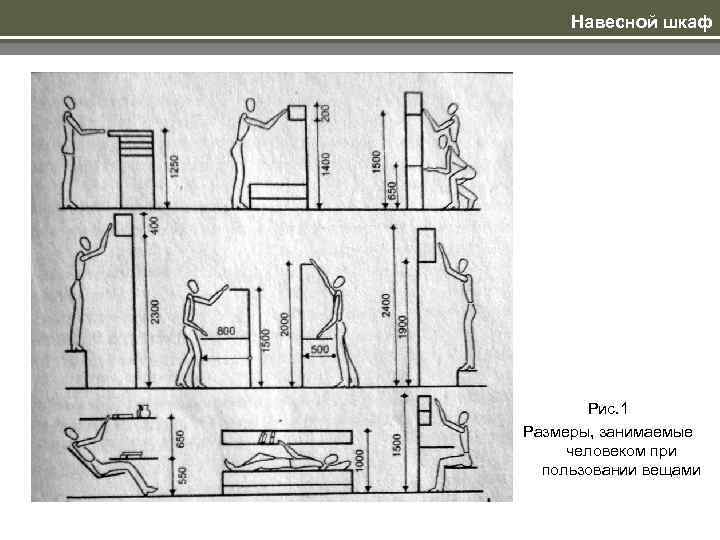

> Навесной шкаф  Рис. 1 Размеры, занимаемые человеком при  пользовании вещами Навесной шкаф Рис. 1 Размеры, занимаемые человеком при пользовании вещами

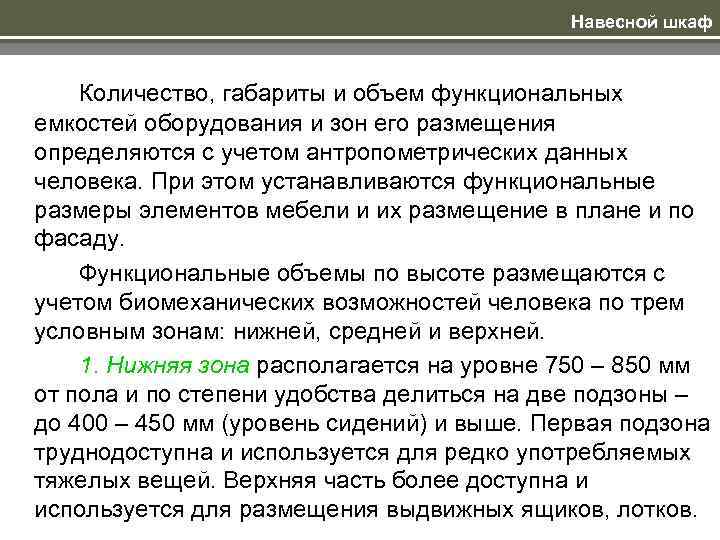

>    Навесной шкаф  Количество, габариты и объем функциональных емкостей оборудования Навесной шкаф Количество, габариты и объем функциональных емкостей оборудования и зон его размещения определяются с учетом антропометрических данных человека. При этом устанавливаются функциональные размеры элементов мебели и их размещение в плане и по фасаду. Функциональные объемы по высоте размещаются с учетом биомеханических возможностей человека по трем условным зонам: нижней, средней и верхней. 1. Нижняя зона располагается на уровне 750 – 850 мм от пола и по степени удобства делиться на две подзоны – до 400 – 450 мм (уровень сидений) и выше. Первая подзона труднодоступна и используется для редко употребляемых тяжелых вещей. Верхняя часть более доступна и используется для размещения выдвижных ящиков, лотков.

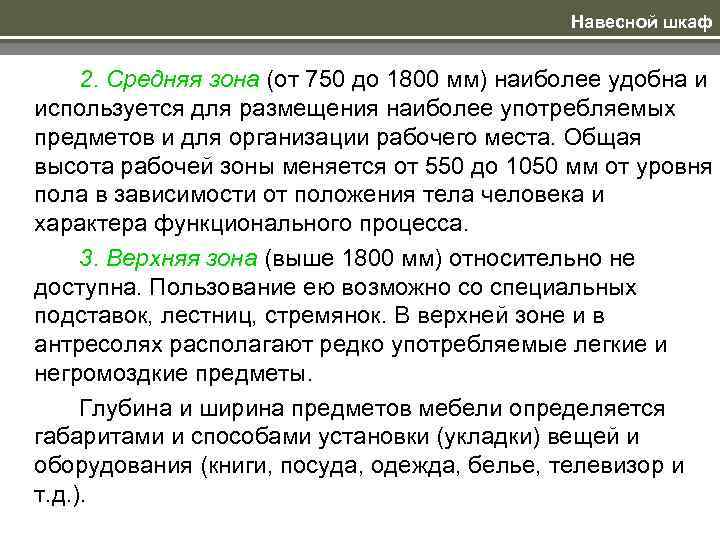

>     Навесной шкаф  2. Средняя зона (от 750 до Навесной шкаф 2. Средняя зона (от 750 до 1800 мм) наиболее удобна и используется для размещения наиболее употребляемых предметов и для организации рабочего места. Общая высота рабочей зоны меняется от 550 до 1050 мм от уровня пола в зависимости от положения тела человека и характера функционального процесса. 3. Верхняя зона (выше 1800 мм) относительно не доступна. Пользование ею возможно со специальных подставок, лестниц, стремянок. В верхней зоне и в антресолях располагают редко употребляемые легкие и негромоздкие предметы. Глубина и ширина предметов мебели определяется габаритами и способами установки (укладки) вещей и оборудования (книги, посуда, одежда, белье, телевизор и т. д. ).

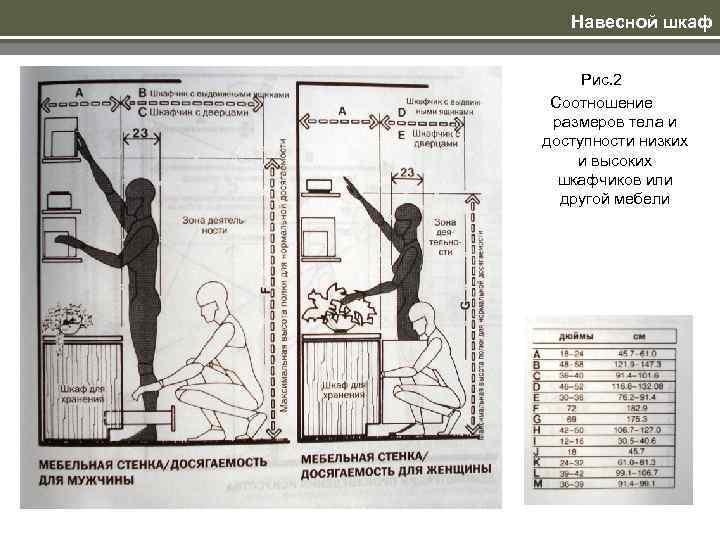

>  Навесной шкаф  Рис. 2 Соотношение размеров тела и доступности низких и Навесной шкаф Рис. 2 Соотношение размеров тела и доступности низких и высоких шкафчиков или другой мебели

>    Навесной шкаф  КОНСТРУКТИВНЫЕ ОСНОВЫ проектирования мебели  Требования к Навесной шкаф КОНСТРУКТИВНЫЕ ОСНОВЫ проектирования мебели Требования к конструктивным решениям – система целевой разработки и конструкции мебели, обеспечивающих ее простоту, технологичность и надежность в эксплуатации. По конструкции мебель подразделяют: - по признаку готовности объектов к их использованию по назначению (неразборные, сборно-разборные); - по признаку автономности объектов (отдельно стоящие, секционно-блочные, стеллажи, секционно- стеллажные, системы из универсально-сборных элементов, встроенные); - по степени трансформации (трансформируемые, не трансформируемые);

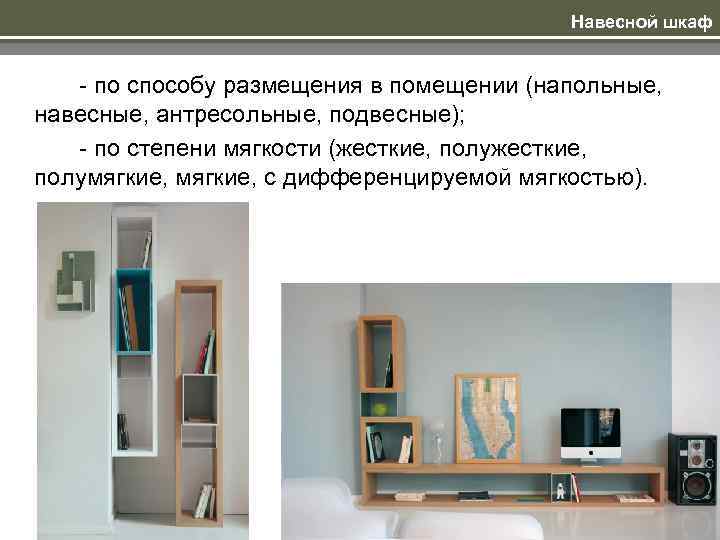

>       Навесной шкаф - по способу размещения в Навесной шкаф - по способу размещения в помещении (напольные, навесные, антресольные, подвесные); - по степени мягкости (жесткие, полумягкие, с дифференцируемой мягкостью).

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

>Навесной шкаф Навесной шкаф

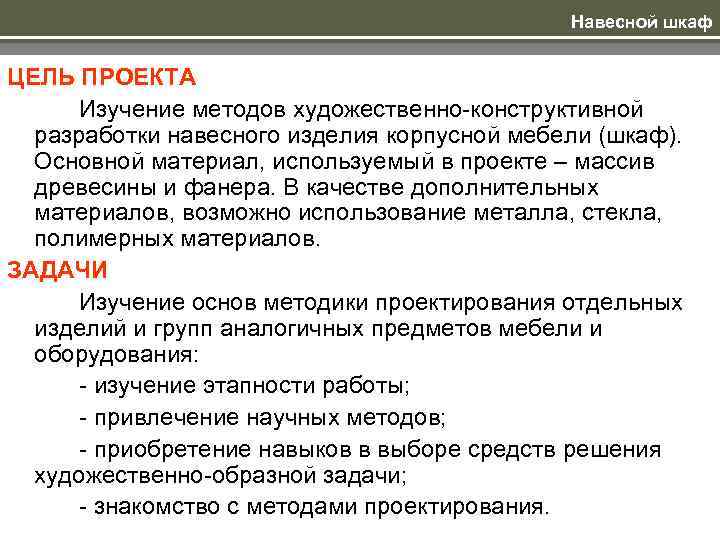

>     Навесной шкаф  ЦЕЛЬ ПРОЕКТА  Изучение методов художественно-конструктивной Навесной шкаф ЦЕЛЬ ПРОЕКТА Изучение методов художественно-конструктивной разработки навесного изделия корпусной мебели (шкаф). Основной материал, используемый в проекте – массив древесины и фанера. В качестве дополнительных материалов, возможно использование металла, стекла, полимерных материалов. ЗАДАЧИ Изучение основ методики проектирования отдельных изделий и групп аналогичных предметов мебели и оборудования: - изучение этапности работы; - привлечение научных методов; - приобретение навыков в выборе средств решения художественно-образной задачи; - знакомство с методами проектирования.

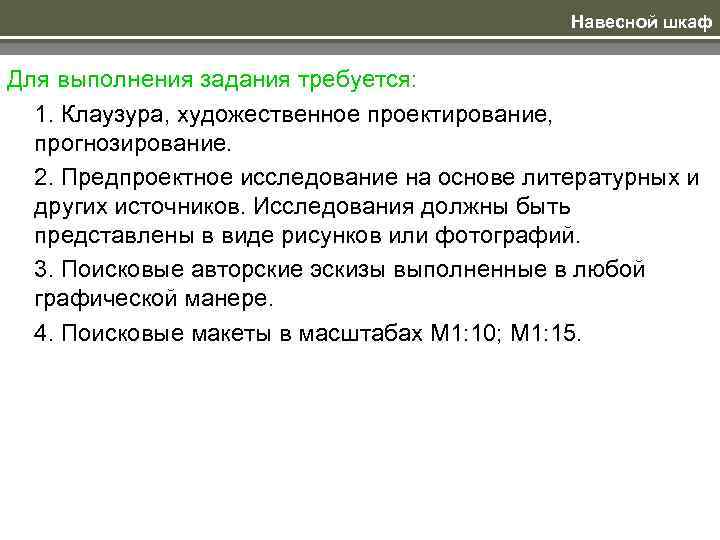

>     Навесной шкаф  Для выполнения задания требуется:  1. Навесной шкаф Для выполнения задания требуется: 1. Клаузура, художественное проектирование, прогнозирование. 2. Предпроектное исследование на основе литературных и других источников. Исследования должны быть представлены в виде рисунков или фотографий. 3. Поисковые авторские эскизы выполненные в любой графической манере. 4. Поисковые макеты в масштабах М 1: 10; М 1: 15.

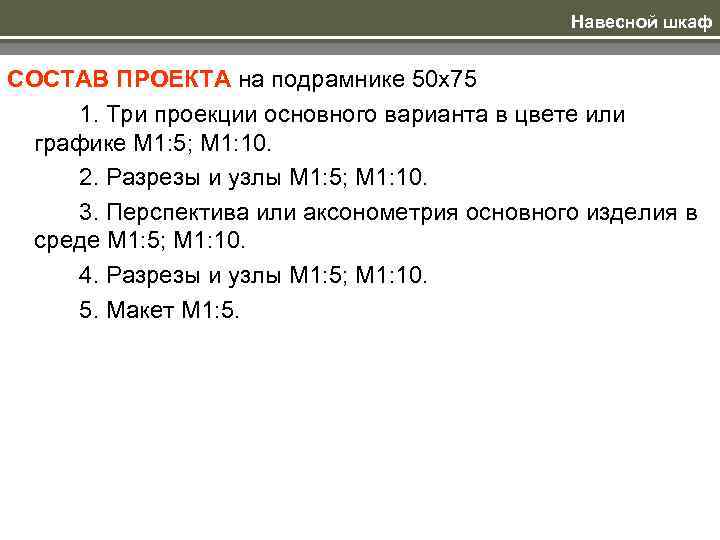

>     Навесной шкаф  СОСТАВ ПРОЕКТА на подрамнике 50 х75 Навесной шкаф СОСТАВ ПРОЕКТА на подрамнике 50 х75 1. Три проекции основного варианта в цвете или графике М 1: 5; М 1: 10. 2. Разрезы и узлы М 1: 5; М 1: 10. 3. Перспектива или аксонометрия основного изделия в среде М 1: 5; М 1: 10. 4. Разрезы и узлы М 1: 5; М 1: 10. 5. Макет М 1: 5.

>Навесной шкаф Навесной шкаф
