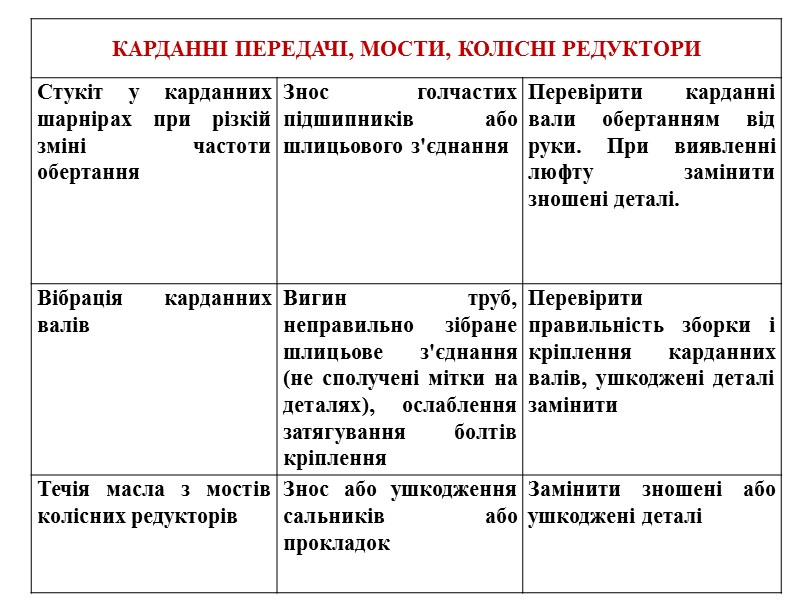

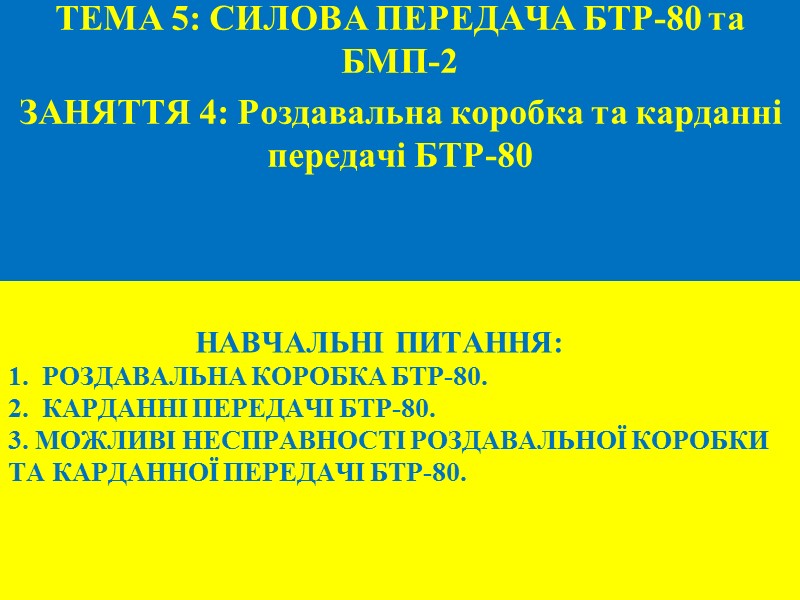

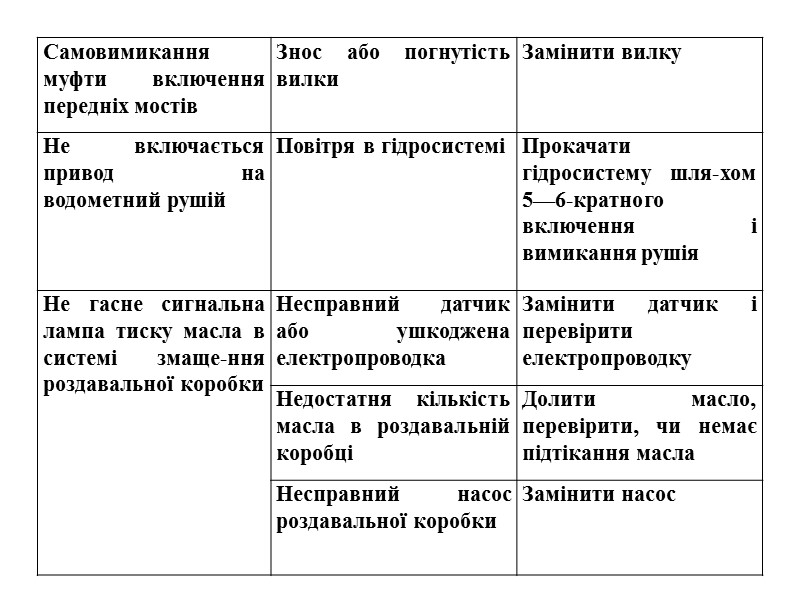

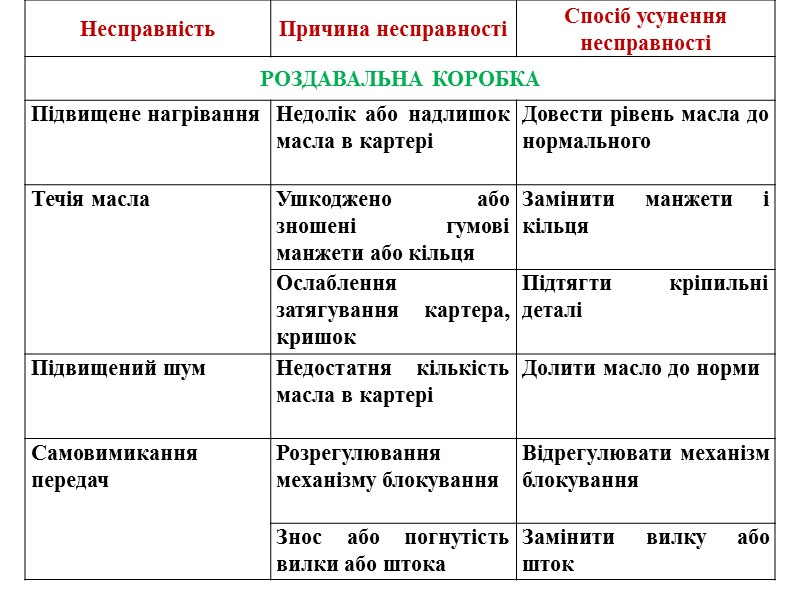

НАВЧАЛЬНІ ПИТАННЯ: 1. Роздавальна коробка БТР-80. 2. карданні передачі БТР-80. 3. Можливі несправності роздавальної коробки та карданної передачі БТР-80. ТЕМА 5: СИЛОВА ПЕРЕДАЧА БТР-80 та БМП-2 ЗАНЯТТЯ 4: Роздавальна коробка та карданні передачі БТР-80

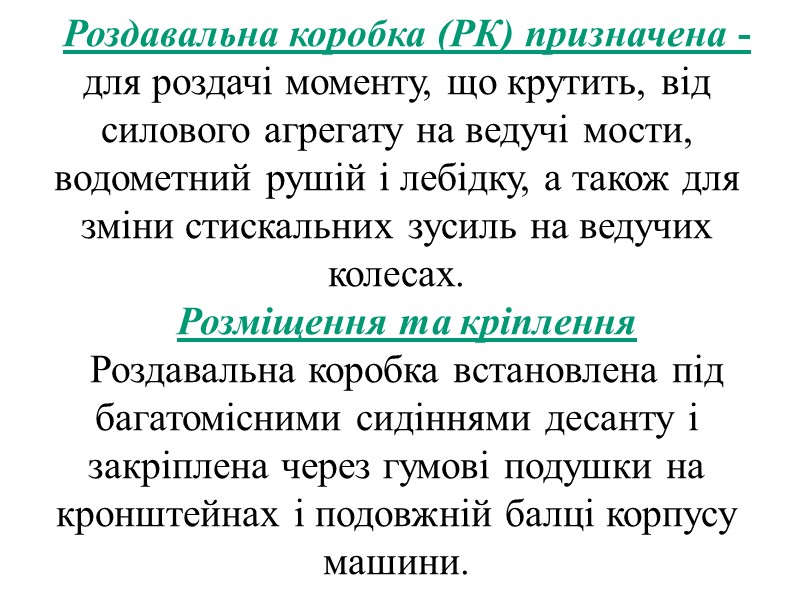

Роздавальна коробка (РК) призначена - для роздачі моменту, що крутить, від силового агрегату на ведучі мости, водометний рушій і лебідку, а також для зміни стискальних зусиль на ведучих колесах. Розміщення та кріплення Роздавальна коробка встановлена під багатомісними сидіннями десанту і закріплена через гумові подушки на кронштейнах і подовжній балці корпусу машини.

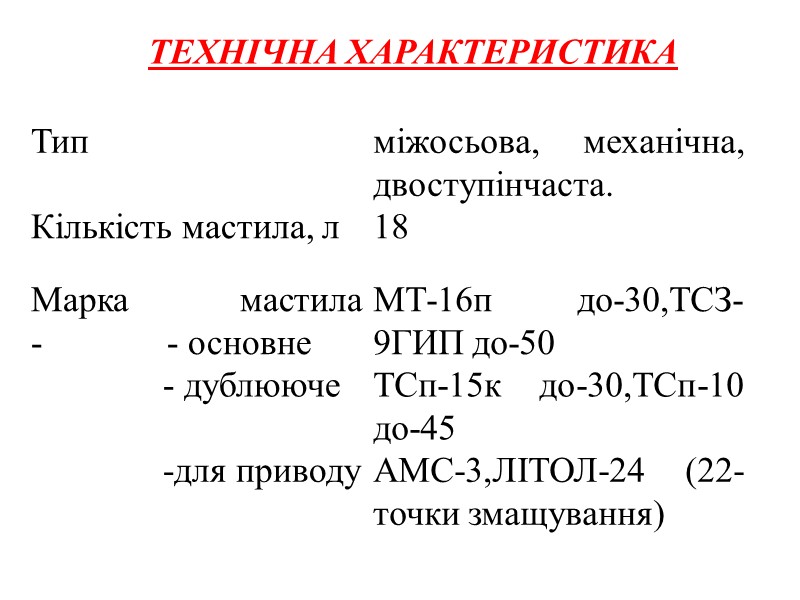

ТЕХНІЧНА ХАРАКТЕРИСТИКА

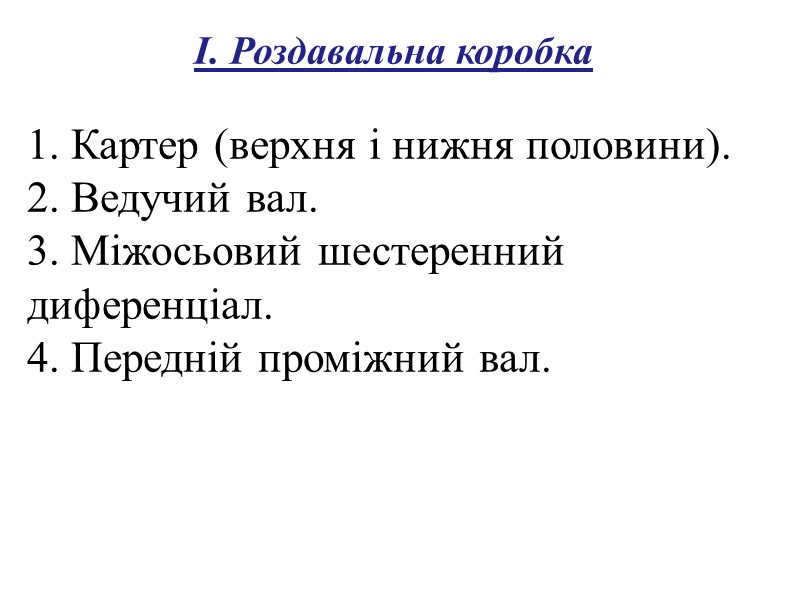

І. Роздавальна коробка Картер (верхня і нижня половини). Ведучий вал. Міжосьовий шестеренний диференціал. Передній проміжний вал.
5. Задній проміжний вал. 6. Вториний вал приводу ІІІ-го моста з муфтою вмикання І-го моста. 7. Вториний вал приводу ІV-го моста з муфтою вмикання ІІ-го моста. 8. Вал добору потужносі на лебідку. 9. Вал добору потужносі на водометний рушій з муфтою вмикання та приводом масляного насосу системи мащення РК.

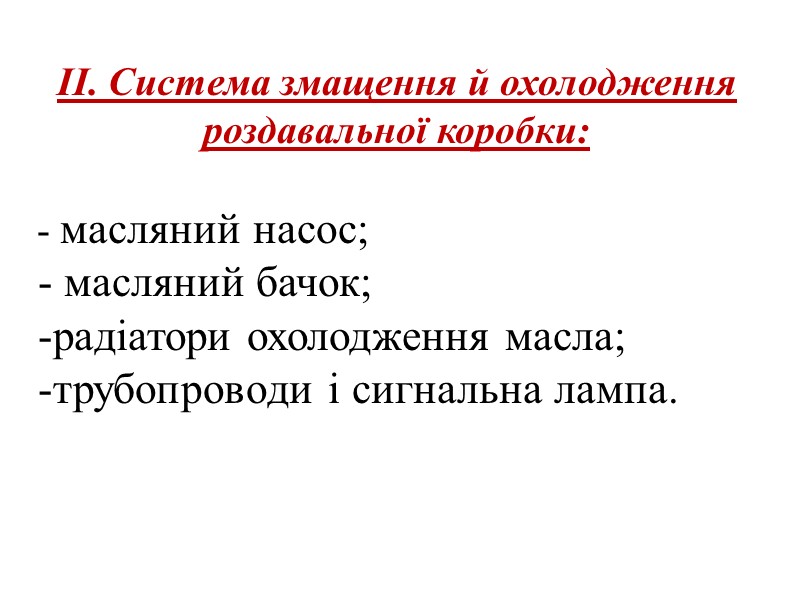

ІІ. Система змащення й охолодження роздавальної коробки: - масляний насос; - масляний бачок; -радіатори охолодження масла; -трубопроводи і сигнальна лампа.

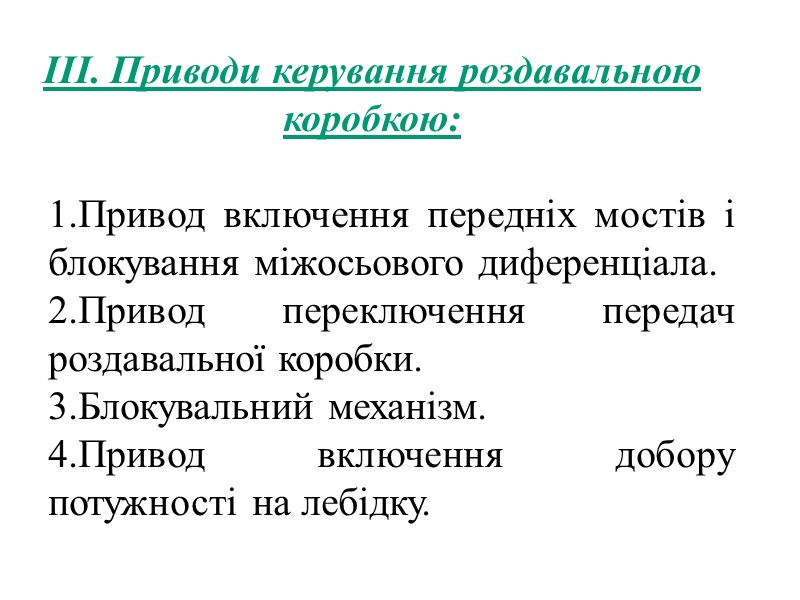

ІІІ. Приводи керування роздавальною коробкою: Привод включення передніх мостів і блокування міжосьового диференціала. Привод переключення передач роздавальної коробки. Блокувальний механізм. Привод включення добору потужності на лебідку.

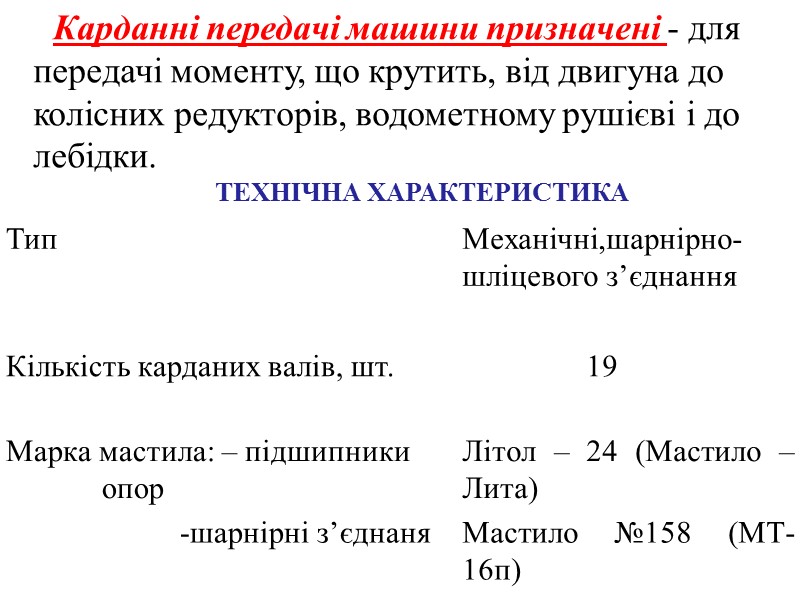

Карданні передачі машини призначені - для передачі моменту, що крутить, від двигуна до колісних редукторів, водометному рушієві і до лебідки. ТЕХНІЧНА ХАРАКТЕРИСТИКА

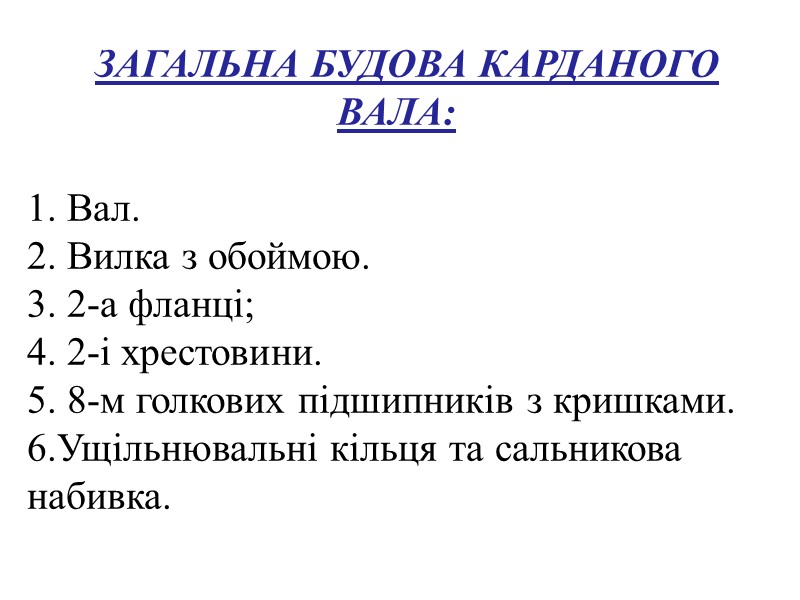

ЗАГАЛЬНА БУДОВА КАРДАНОГО ВАЛА: Вал. Вилка з обоймою. 2-а фланці; 2-і хрестовини. 8-м голкових підшипників з кришками. Ущільнювальні кільця та сальникова набивка.
УСПІХІВ! ДЯКУЮ ЗА УВАГУ!
