НАУЧНЫЙ ЦЕНТР ИЗУЧЕНИЯ РИСКОВ УПРАВЛЕНИЕ РИСКОМ. МЕЖДУНАРОДНЫЕ И НАЦИОНАЛЬНЫЕ СТАНДАРТЫ. Грановский Э. А. директор НЦ «Ризикон» , к. т. н. Тел. +38 (06452) 2 -75 -91, 2 -88 -01, Тел. /факс 2 -88 -15 E-mail: office@rizikon. lg. ua

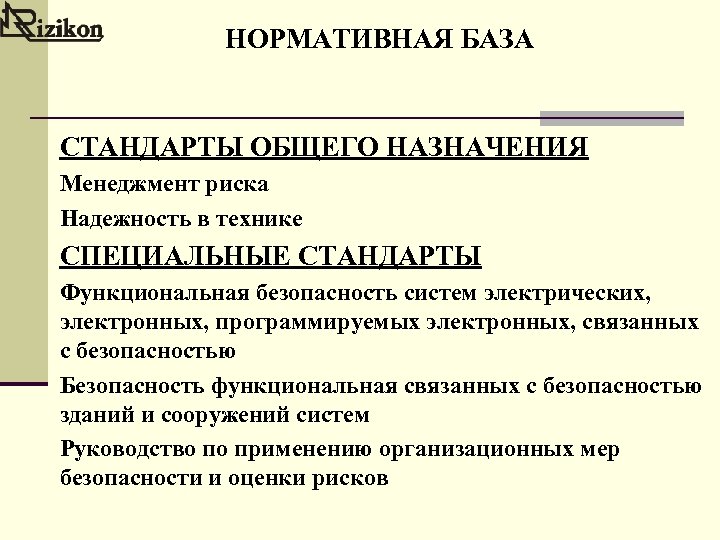

НОРМАТИВНАЯ БАЗА СТАНДАРТЫ ОБЩЕГО НАЗНАЧЕНИЯ Менеджмент риска Надежность в технике СПЕЦИАЛЬНЫЕ СТАНДАРТЫ Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью Безопасность функциональная связанных с безопасностью зданий и сооружений систем Руководство по применению организационных мер безопасности и оценки рисков

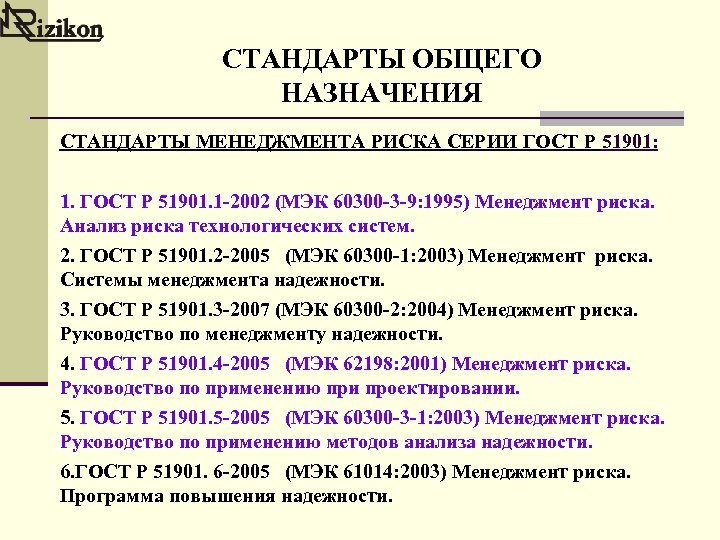

СТАНДАРТЫ ОБЩЕГО НАЗНАЧЕНИЯ СТАНДАРТЫ МЕНЕДЖМЕНТА РИСКА СЕРИИ ГОСТ Р 51901: 1. ГОСТ Р 51901. 1 -2002 (МЭК 60300 -3 -9: 1995) Менеджмент риска. Анализ риска технологических систем. 2. ГОСТ Р 51901. 2 -2005 (МЭК 60300 -1: 2003) Менеджмент риска. Системы менеджмента надежности. 3. ГОСТ Р 51901. 3 -2007 (МЭК 60300 -2: 2004) Менеджмент риска. Руководство по менеджменту надежности. 4. ГОСТ Р 51901. 4 -2005 (МЭК 62198: 2001) Менеджмент риска. Руководство по применению при проектировании. 5. ГОСТ Р 51901. 5 -2005 (МЭК 60300 -3 -1: 2003) Менеджмент риска. Руководство по применению методов анализа надежности. 6. ГОСТ Р 51901. 6 -2005 (МЭК 61014: 2003) Менеджмент риска. Программа повышения надежности.

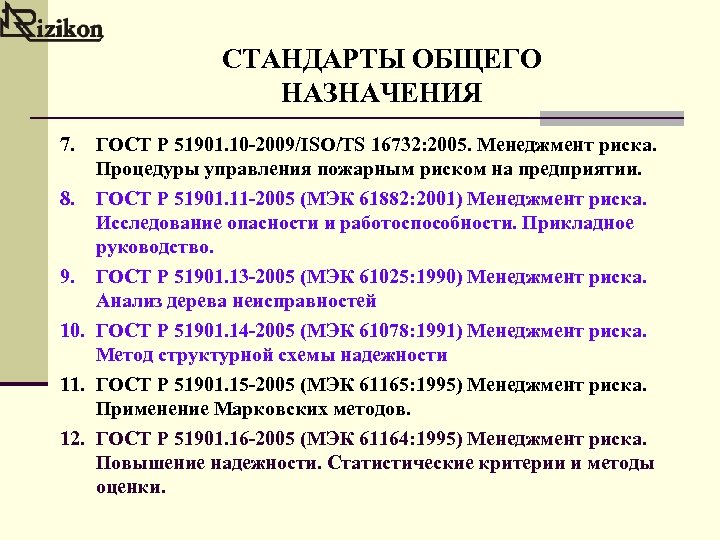

СТАНДАРТЫ ОБЩЕГО НАЗНАЧЕНИЯ 7. ГОСТ Р 51901. 10 -2009/ISO/TS 16732: 2005. Менеджмент риска. Процедуры управления пожарным риском на предприятии. 8. ГОСТ Р 51901. 11 -2005 (МЭК 61882: 2001) Менеджмент риска. Исследование опасности и работоспособности. Прикладное руководство. 9. ГОСТ Р 51901. 13 -2005 (МЭК 61025: 1990) Менеджмент риска. Анализ дерева неисправностей 10. ГОСТ Р 51901. 14 -2005 (МЭК 61078: 1991) Менеджмент риска. Метод структурной схемы надежности 11. ГОСТ Р 51901. 15 -2005 (МЭК 61165: 1995) Менеджмент риска. Применение Марковских методов. 12. ГОСТ Р 51901. 16 -2005 (МЭК 61164: 1995) Менеджмент риска. Повышение надежности. Статистические критерии и методы оценки.

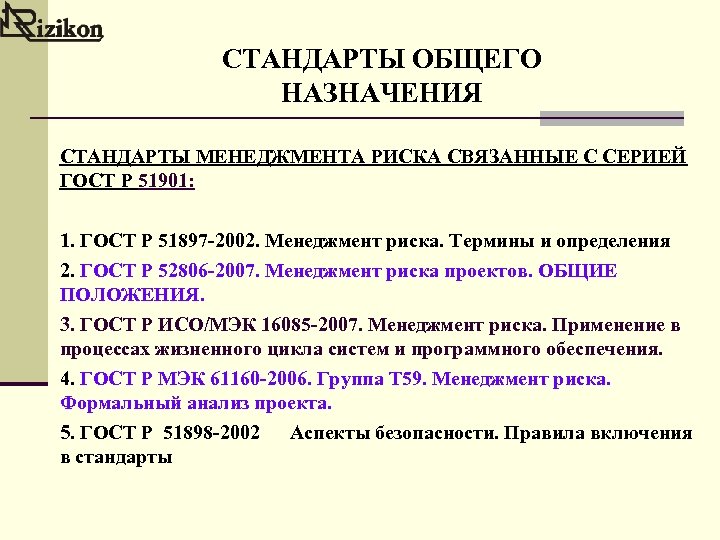

СТАНДАРТЫ ОБЩЕГО НАЗНАЧЕНИЯ СТАНДАРТЫ МЕНЕДЖМЕНТА РИСКА СВЯЗАННЫЕ С СЕРИЕЙ ГОСТ Р 51901: 1. ГОСТ Р 51897 -2002. Менеджмент риска. Термины и определения 2. ГОСТ Р 52806 -2007. Менеджмент риска проектов. ОБЩИЕ ПОЛОЖЕНИЯ. 3. ГОСТ Р ИСО/МЭК 16085 -2007. Менеджмент риска. Применение в процессах жизненного цикла систем и программного обеспечения. 4. ГОСТ Р МЭК 61160 -2006. Группа Т 59. Менеджмент риска. Формальный анализ проекта. 5. ГОСТ Р 51898 -2002 Аспекты безопасности. Правила включения в стандарты

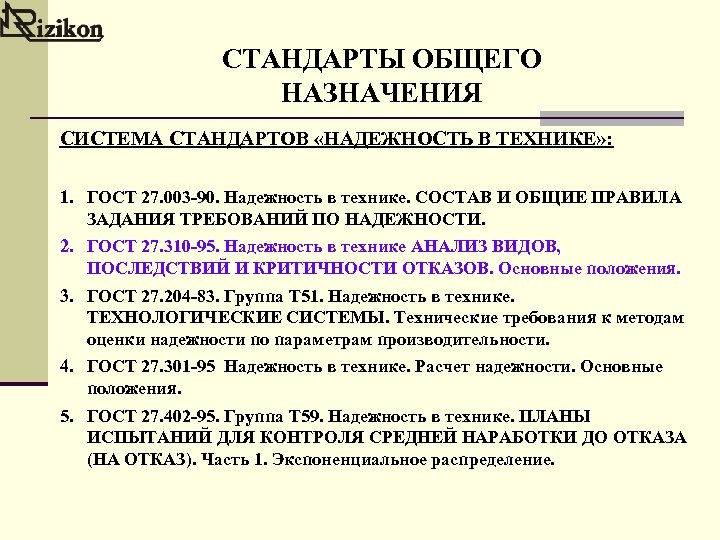

СТАНДАРТЫ ОБЩЕГО НАЗНАЧЕНИЯ СИСТЕМА СТАНДАРТОВ «НАДЕЖНОСТЬ В ТЕХНИКЕ» : 1. ГОСТ 27. 003 -90. Надежность в технике. СОСТАВ И ОБЩИЕ ПРАВИЛА ЗАДАНИЯ ТРЕБОВАНИЙ ПО НАДЕЖНОСТИ. 2. ГОСТ 27. 310 -95. Надежность в технике АНАЛИЗ ВИДОВ, ПОСЛЕДСТВИЙ И КРИТИЧНОСТИ ОТКАЗОВ. Основные положения. 3. ГОСТ 27. 204 -83. Группа Т 51. Надежность в технике. ТЕХНОЛОГИЧЕСКИЕ СИСТЕМЫ. Технические требования к методам оценки надежности по параметрам производительности. 4. ГОСТ 27. 301 -95 Надежность в технике. Расчет надежности. Основные положения. 5. ГОСТ 27. 402 -95. Группа Т 59. Надежность в технике. ПЛАНЫ ИСПЫТАНИЙ ДЛЯ КОНТРОЛЯ СРЕДНЕЙ НАРАБОТКИ ДО ОТКАЗА (НА ОТКАЗ). Часть 1. Экспоненциальное распределение.

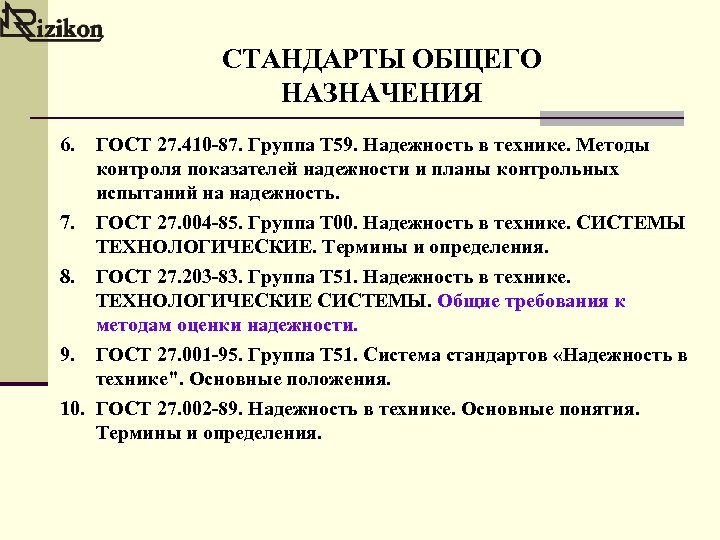

СТАНДАРТЫ ОБЩЕГО НАЗНАЧЕНИЯ 6. ГОСТ 27. 410 -87. Группа Т 59. Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность. 7. ГОСТ 27. 004 -85. Группа Т 00. Надежность в технике. СИСТЕМЫ ТЕХНОЛОГИЧЕСКИЕ. Термины и определения. 8. ГОСТ 27. 203 -83. Группа Т 51. Надежность в технике. ТЕХНОЛОГИЧЕСКИЕ СИСТЕМЫ. Общие требования к методам оценки надежности. 9. ГОСТ 27. 001 -95. Группа Т 51. Система стандартов «Надежность в технике". Основные положения. 10. ГОСТ 27. 002 -89. Надежность в технике. Основные понятия. Термины и определения.

СПЕЦИАЛЬНЫЕ СТАНДАРТЫ ЭЛЕКТРИЧЕСКИЕ, ЭЛЕКТРОННЫЕ, ПРОГРАММИРУЕМЫЕ ЭЛЕКТРОННЫЕ СИСТЕМЫ СВЯЗАННЫЕ С БЕЗОПАСНОСТЬЮ: 1. ГОСТ Р МЭК 61508 -1 - 2007. Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью Часть 1. Общие требования. 2. 3. 4. 5. 6. 7. ГОСТ Р МЭК 61508 -2 - 2007. Часть 2. Требования к системам. ГОСТ Р МЭК 61508 -3 - 2007. Часть 3. Требования к программному обеспечению. ГОСТ Р МЭК 61508 -4 - 2007. Часть 4. Термины и определения ГОСТ Р МЭК 61508 -5 - 2007. Часть 5. Рекомендации по применению методов определения уровней полноты безопасности ГОСТ Р МЭК 61508 -6 - 2007 Часть 6. Руководство по применению ГОСТ Р МЭК 61508 -2 -2007 и ГОСТ Р МЭК 61508 -3 -2007 ГОСТ Р МЭК 61508 -7 - 2007 Часть 7. Методы и средства.

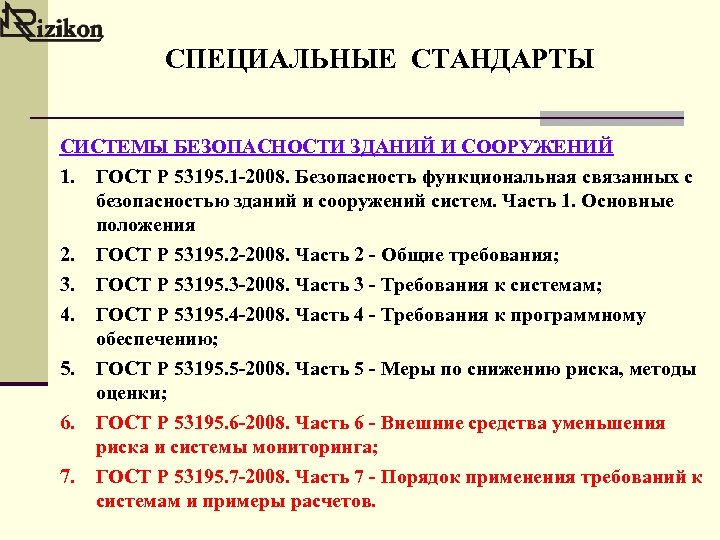

СПЕЦИАЛЬНЫЕ СТАНДАРТЫ СИСТЕМЫ БЕЗОПАСНОСТИ ЗДАНИЙ И СООРУЖЕНИЙ 1. ГОСТ Р 53195. 1 -2008. Безопасность функциональная связанных с безопасностью зданий и сооружений систем. Часть 1. Основные положения 2. ГОСТ Р 53195. 2 -2008. Часть 2 - Общие требования; 3. 4. 5. 6. 7. ГОСТ Р 53195. 3 -2008. Часть 3 - Требования к системам; ГОСТ Р 53195. 4 -2008. Часть 4 - Требования к программному обеспечению; ГОСТ Р 53195. 5 -2008. Часть 5 - Меры по снижению риска, методы оценки; ГОСТ Р 53195. 6 -2008. Часть 6 - Внешние средства уменьшения риска и системы мониторинга; ГОСТ Р 53195. 7 -2008. Часть 7 - Порядок применения требований к системам и примеры расчетов.

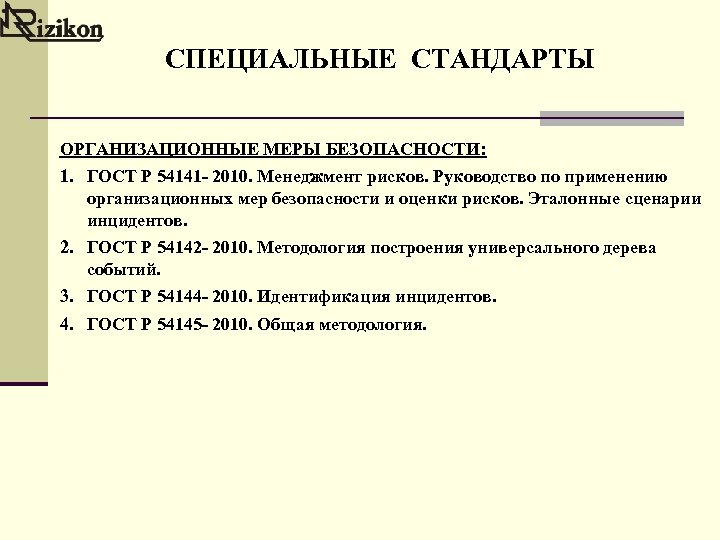

СПЕЦИАЛЬНЫЕ СТАНДАРТЫ ОРГАНИЗАЦИОННЫЕ МЕРЫ БЕЗОПАСНОСТИ: 1. ГОСТ Р 54141 - 2010. Менеджмент рисков. Руководство по применению организационных мер безопасности и оценки рисков. Эталонные сценарии инцидентов. 2. ГОСТ Р 54142 - 2010. Методология построения универсального дерева событий. 3. ГОСТ Р 54144 - 2010. Идентификация инцидентов. 4. ГОСТ Р 54145 - 2010. Общая методология.

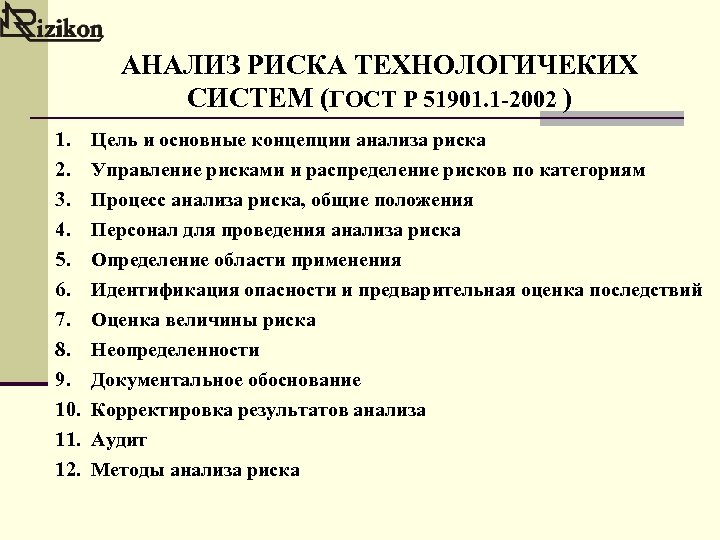

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Цель и основные концепции анализа риска Управление рисками и распределение рисков по категориям Процесс анализа риска, общие положения Персонал для проведения анализа риска Определение области применения Идентификация опасности и предварительная оценка последствий Оценка величины риска Неопределенности Документальное обоснование Корректировка результатов анализа Аудит Методы анализа риска

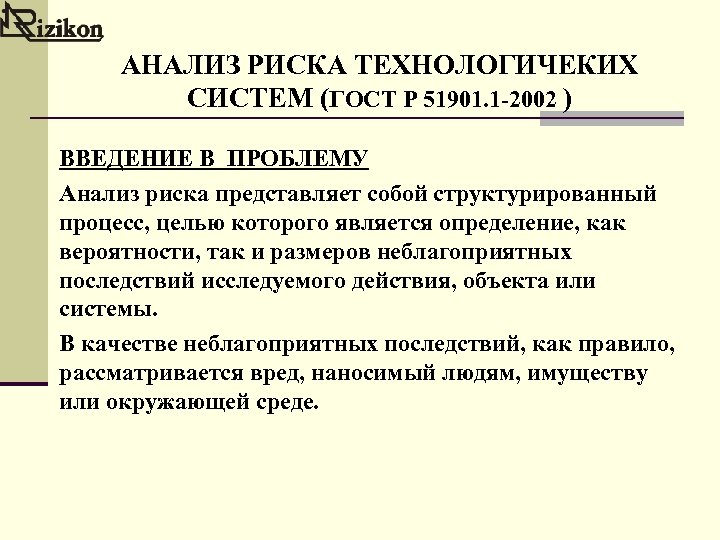

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) ВВЕДЕНИЕ В ПРОБЛЕМУ Анализ риска представляет собой структурированный процесс, целью которого является определение, как вероятности, так и размеров неблагоприятных последствий исследуемого действия, объекта или системы. В качестве неблагоприятных последствий, как правило, рассматривается вред, наносимый людям, имуществу или окружающей среде.

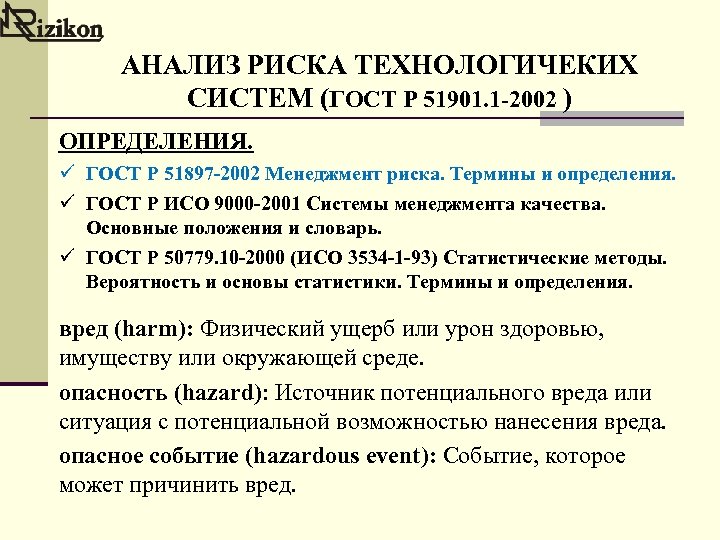

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) ОПРЕДЕЛЕНИЯ. ü ГОСТ Р 51897 -2002 Менеджмент риска. Термины и определения. ü ГОСТ Р ИСО 9000 -2001 Системы менеджмента качества. Основные положения и словарь. ü ГОСТ Р 50779. 10 -2000 (ИСО 3534 -1 -93) Статистические методы. Вероятность и основы статистики. Термины и определения. вред (harm): Физический ущерб или урон здоровью, имуществу или окружающей среде. опасность (hazard): Источник потенциального вреда или ситуация с потенциальной возможностью нанесения вреда. опасное событие (hazardous event): Событие, которое может причинить вред.

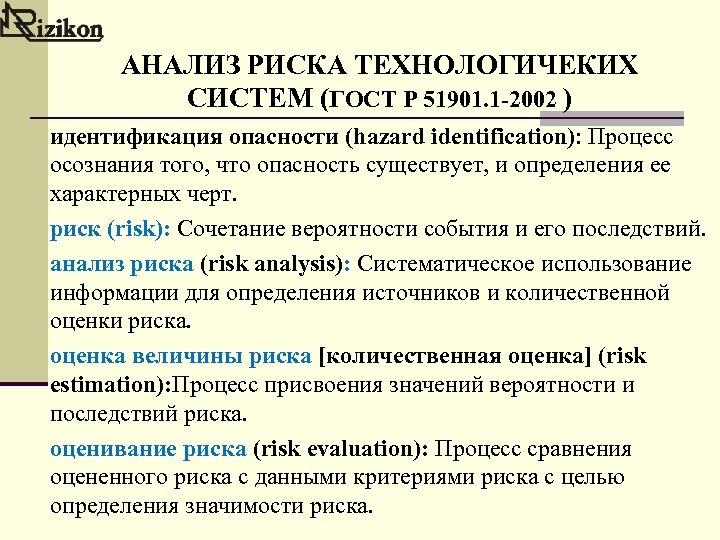

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) идентификация опасности (hazard identification): Процесс осознания того, что опасность существует, и определения ее характерных черт. риск (risk): Сочетание вероятности события и его последствий. анализ риска (risk analysis): Систематическое использование информации для определения источников и количественной оценки риска. оценка величины риска [количественная оценка] (risk estimation): Процесс присвоения значений вероятности и последствий риска. оценивание риска (risk evaluation): Процесс сравнения оцененного риска с данными критериями риска с целью определения значимости риска.

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 )

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) оценка риска (risk assesment): Общий процесс анализа риска и оценивания риска, (см. рисунок 1). управление риском (risk control): Действия, осуществляемые для выполнения решений в рамках менеджмента рисков. менеджмент риска (risk management): Скоординированные действия по руководству и управлению организацией в отношении рисков. management - совокупность методов, способов и приемов управления производством.

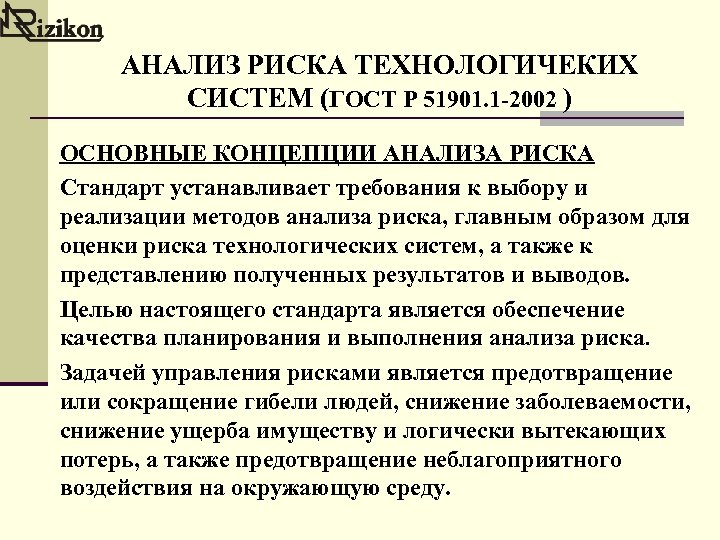

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) ОСНОВНЫЕ КОНЦЕПЦИИ АНАЛИЗА РИСКА Стандарт устанавливает требования к выбору и реализации методов анализа риска, главным образом для оценки риска технологических систем, а также к представлению полученных результатов и выводов. Целью настоящего стандарта является обеспечение качества планирования и выполнения анализа риска. Задачей управления рисками является предотвращение или сокращение гибели людей, снижение заболеваемости, снижение ущерба имуществу и логически вытекающих потерь, а также предотвращение неблагоприятного воздействия на окружающую среду.

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) Предварительный анализ риска: а) идентификацию риска и определение подходов к решению связанных с ним проблем; б) использование объективной информации принятии решений; в) удовлетворение регламентированных требований к риску.

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) Анализ (системный) - расчленение (мысленное или реальное) объекта (системы) на элементы. Анализ неразрывно связан с синтезом (соединением элементов в единое целое). система (system): Составной объект любого уровня сложности, который может включать персонал, процедуры, материалы, инструменты, оборудование, средства обслуживания, программное обеспечение.

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) Технологическая система (ТС) представляет собой совокупность взаимосвязанных технологических параметров и действующих как единое целое аппаратов, машин и механизмов, в которых осуществляется определенная последовательность технологических операций - подготовки сырья, собственно превращение с получением целевых продуктов и выделение целевых продуктов. ПОДГОТОВКА СЫРЬЯ К ПРЕВРАЩЕНИЮ ПРЕВРАЩЕНИЕ ВЫДЕЛЕНИЕ ЦЕЛЕВЫХ ПРОДУКТОВ Элемент технологической системы - типовой аппарат, в котором протекает типовой процесс.

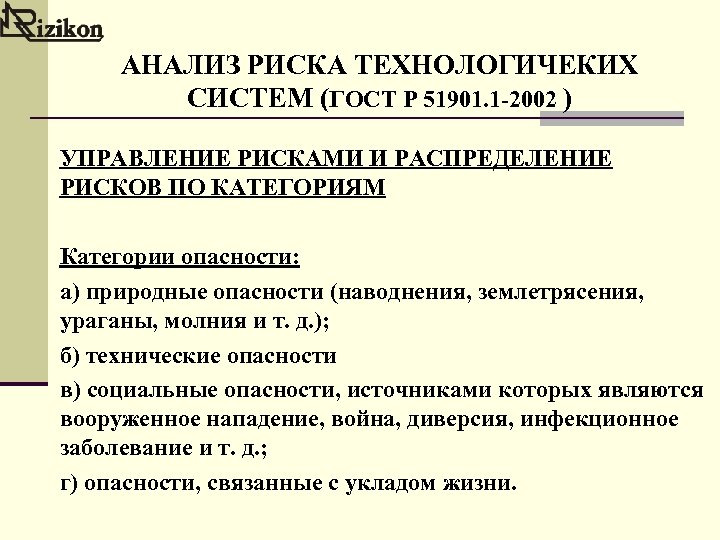

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) УПРАВЛЕНИЕ РИСКАМИ И РАСПРЕДЕЛЕНИЕ РИСКОВ ПО КАТЕГОРИЯМ Категории опасности: а) природные опасности (наводнения, землетрясения, ураганы, молния и т. д. ); б) технические опасности в) социальные опасности, источниками которых являются вооруженное нападение, война, диверсия, инфекционное заболевание и т. д. ; г) опасности, связанные с укладом жизни.

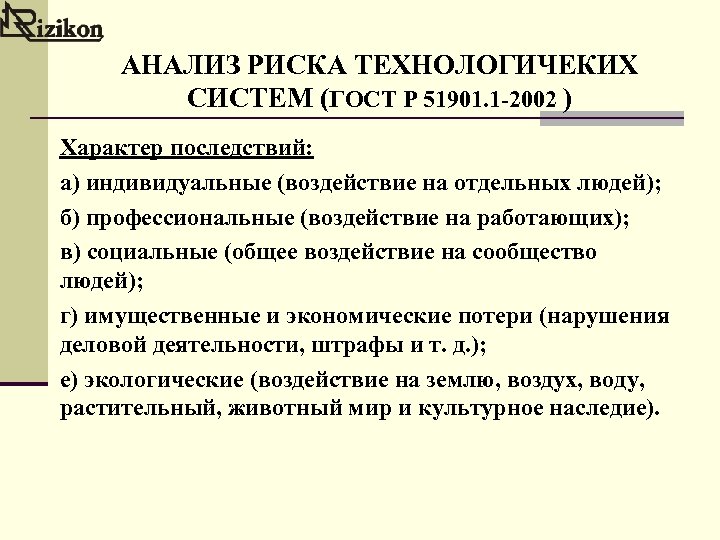

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) Характер последствий: а) индивидуальные (воздействие на отдельных людей); б) профессиональные (воздействие на работающих); в) социальные (общее воздействие на сообщество людей); г) имущественные и экономические потери (нарушения деловой деятельности, штрафы и т. д. ); е) экологические (воздействие на землю, воздух, воду, растительный, животный мир и культурное наследие).

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) СТАДИИ ЖИЗНЕННОГО ЦИКЛА. ГОСТ Р ИСО/МЭК 16085. Менеджмент риска. Применение в процессах жизненного цикла систем и программного обеспечения. ГОСТ Р 51901. 4 -2005 (МЭК 62198: 2001) Менеджмент риска. РУКОВОДСТВО ПО ПРИМЕНЕНИЮ ПРИ ПРОЕКТИРОВАНИИ. ГОСТ Р 52806 -2007 Менеджмент риска проектов. ОБЩИЕ ПОЛОЖЕНИЯ. ГОСТ Р МЭК 61160 -2006 Менеджмент риска. ФОРМАЛЬНЫЙ АНАЛИЗ ПРОЕКТА.

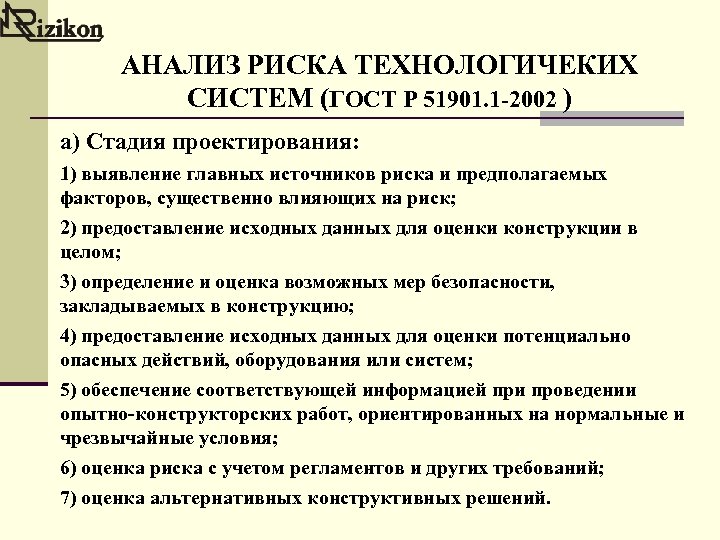

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) а) Стадия проектирования: 1) выявление главных источников риска и предполагаемых факторов, существенно влияющих на риск; 2) предоставление исходных данных для оценки конструкции в целом; 3) определение и оценка возможных мер безопасности, закладываемых в конструкцию; 4) предоставление исходных данных для оценки потенциально опасных действий, оборудования или систем; 5) обеспечение соответствующей информацией при проведении опытно-конструкторских работ, ориентированных на нормальные и чрезвычайные условия; 6) оценка риска с учетом регламентов и других требований; 7) оценка альтернативных конструктивных решений.

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) б) Стадии изготовления, монтажа, эксплуатации и технического обслуживания: 1) контроль и оценка данных эксплуатации с целью сопоставления фактических показателей работы с соответствующими требованиями; 2) обеспечение исходными данными процесса разработки методик эксплуатации, технического обслуживания/контроля и действий в чрезвычайных ситуациях; 3) корректировка информации об основных источниках риска и влияющих факторах; 4) предоставление информации по значимости риска для принятия оперативных решений; 5) определение влияния изменений в организационной структуре, производстве, процедурах эксплуатации и компонентах системы; 6) подготовка персонала.

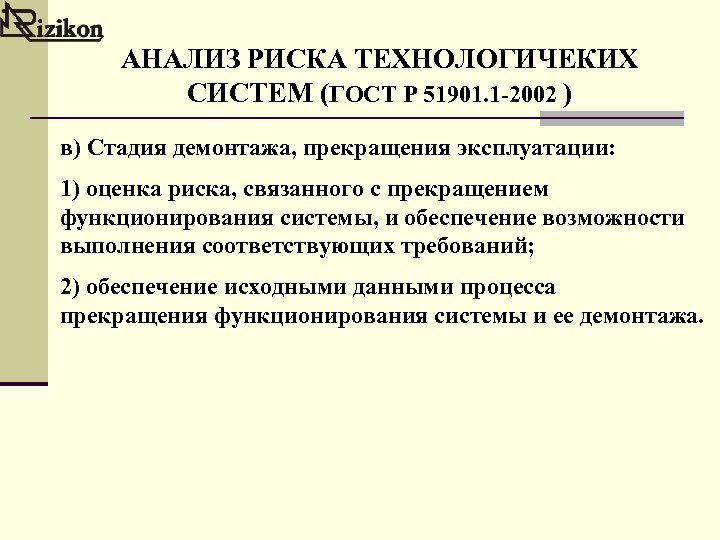

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) в) Стадия демонтажа, прекращения эксплуатации: 1) оценка риска, связанного с прекращением функционирования системы, и обеспечение возможности выполнения соответствующих требований; 2) обеспечение исходными данными процесса прекращения функционирования системы и ее демонтажа.

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 )

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) Начало Вещества и их количество. Процессы и их параметры Предварительный анализ опасности Опасность существенна? да Анализ эксплуатационной опасности Выбор решений по устранению или уменьшению опасности да Опасность может быть устранена или уменьшена? нет На сл. сл нет Конец

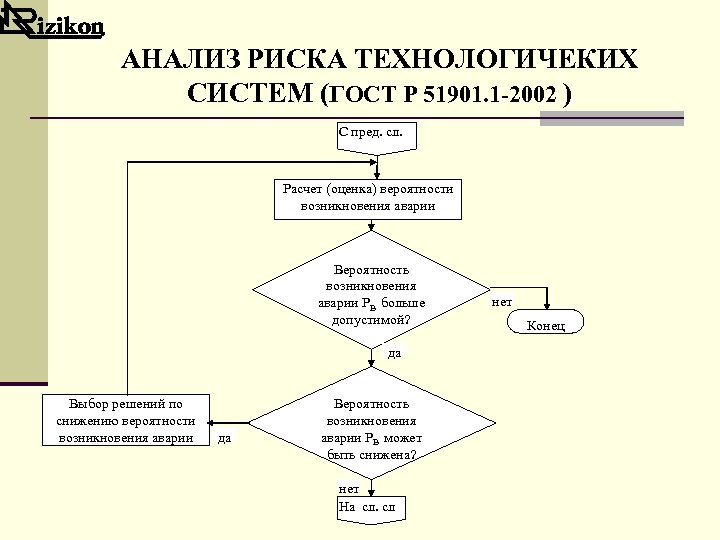

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) С пред. сл. Расчет (оценка) вероятности возникновения аварии Вероятность возникновения аварии РВ больше допустимой? да Выбор решений по снижению вероятности возникновения аварии да Вероятность возникновения аварии РВ может быть снижена? нет На сл. сл нет Конец

С пред. сл нет Анализ последовательности событий развития аварий Выбор решений по предотвращению развития аварии да Развитие аварии можно предотвратить? нет Расчет (оценка) вероятности развития аварии Вероятность развития аврии РР больше допустимой? нет Конец да Выбор решений по снижению вероятности развития аварии да Вероятность развития аварии РР может быть снижена? нет На сл. сл

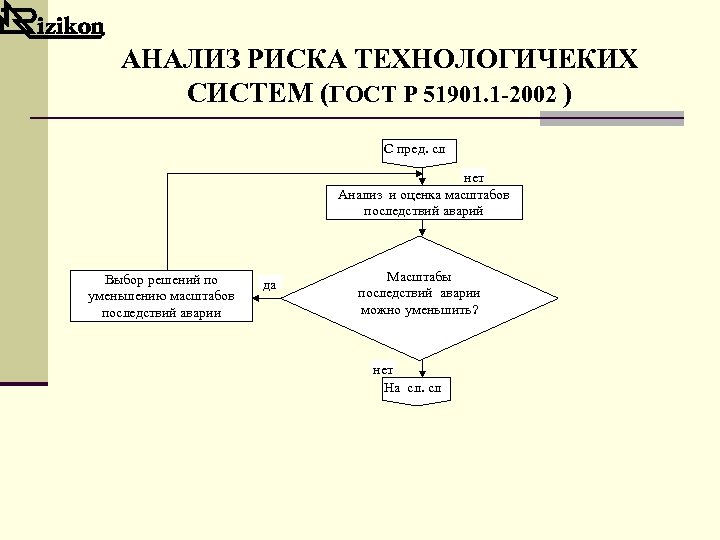

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) С пред. сл нет Анализ и оценка масштабов последствий аварий Выбор решений по уменьшению масштабов последствий аварии да Масштабы последствий аварии можно уменьшить? нет На сл. сл

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) С пред. сл Оценка вероятности возможных масштабов последствий аварий Вероятность возможных масштабов последствий аварии РП больше допустимой? да Выбор решений по уменьшению вероятности последствий аварии да Вероятность последствий может быть снижена? нет Конец

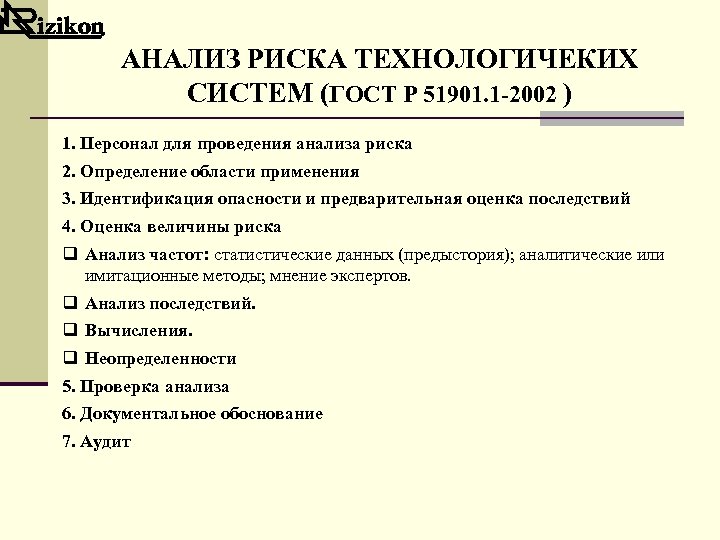

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) 1. Персонал для проведения анализа риска 2. Определение области применения 3. Идентификация опасности и предварительная оценка последствий 4. Оценка величины риска q Анализ частот: статистические данных (предыстория); аналитические или имитационные методы; мнение экспертов. q Анализ последствий. q Вычисления. q Неопределенности 5. Проверка анализа 6. Документальное обоснование 7. Аудит

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) q Поскольку опасность возникает случайно, необходимы знания теории вероятности и математической статистики, теории риска. q Поскольку опасность возникает в производственном процессе, необходимы знания этого процесса, знания об используемом оборудовании, инструментах и материалах. q Безопасная эксплуатация оборудования опасных производственных процессов требует знаний, теории надежности, механики (коррозия, усталость, износ и т. п. ). q Поскольку при анализе риска необходимо учитывать системы, выполняющие функции безопасности, необходимы знания в области управления процессами. q Для учета влияния человеческого фактора необходимы знания психологии, физиологии, социологии и др. q Знания в области физики горения и взрыва, термодинамики, газовой динами и гидравлики, химии и неуправляемых реакций, турбулентной диффузии, других областей физики, химии и их приложений, помогающих понимать природу опасности.

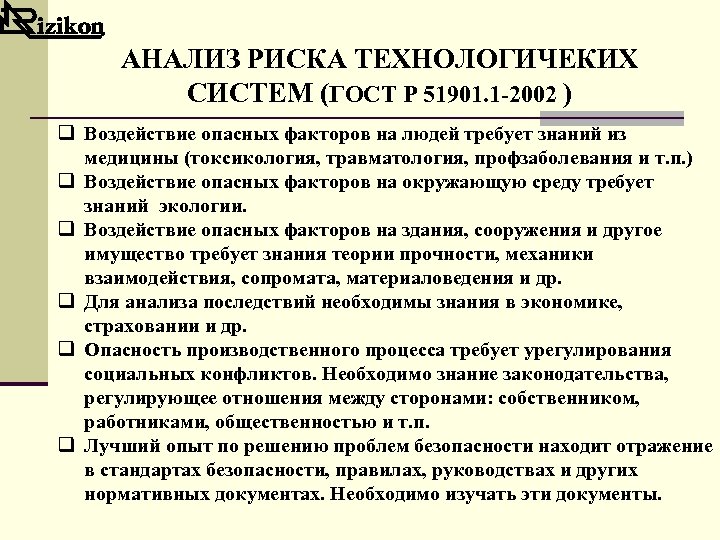

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) q Воздействие опасных факторов на людей требует знаний из медицины (токсикология, травматология, профзаболевания и т. п. ) q Воздействие опасных факторов на окружающую среду требует знаний экологии. q Воздействие опасных факторов на здания, сооружения и другое имущество требует знания теории прочности, механики взаимодействия, сопромата, материаловедения и др. q Для анализа последствий необходимы знания в экономике, страховании и др. q Опасность производственного процесса требует урегулирования социальных конфликтов. Необходимо знание законодательства, регулирующее отношения между сторонами: собственником, работниками, общественностью и т. п. q Лучший опыт по решению проблем безопасности находит отражение в стандартах безопасности, правилах, руководствах и других нормативных документах. Необходимо изучать эти документы.

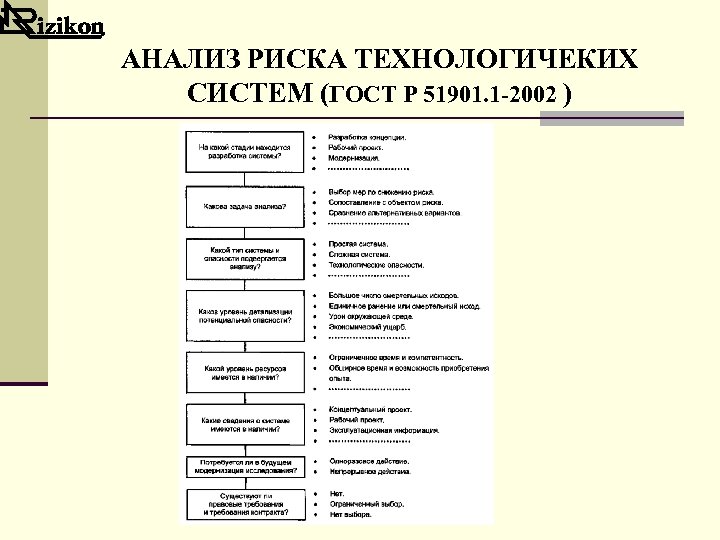

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 )

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) Метод Анализ событий» Описание и применение «дерева Совокупность приемов идентификации опасности и анализа частот, в которых используется индуктивный подход с целью перевода различных инициирующих событий в возможные исходы Анализ видов и последствий отказов, а также Анализ видов, последствий и критичности отказов Совокупность приемов идентификации главных источников опасности и анализа частот, с помощью которых анализируются все аварийные состояния данной единицы оборудования на предмет их влияния, как на другие компоненты, так и на систему в целом Анализ «дерева Совокупность приемов идентификации неисправностей» опасности и анализа частот нежелательного события, с помощью которых определяются все пути его реализации. Используется графическое изображение Ссылка ГОСТ Р 51901. 52005. (МЭК 60300 -31: 2003) ГОСТ 27. 310 -95 (МЭК 60812) ГОСТ Р 51901. 132005 (МЭК 61025: 1990) ГОСТ Р 51901. 52005.

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) Метод Исследование опасности и работоспособности (HAZOP) Описание и применение Ссылка Совокупность приемов идентификации ГОСТ Р 51901. 11 фундаментальной опасности, при помощи 2005. которых оценивается каждая часть системы с (МЭК 61882: 2001) целью обнаружения того, могут ли происходить отклонения от назначения конструкции и какие последствия это может повлечь Анализ влияния Совокупность приемов анализа частот в области человеческого воздействия людей на показатели работы фактора системы, при помощи которых определяется влияние ошибок человека на надежность. ГОСТ Р 519012002 (приложение А) Предварительный Совокупность приемов идентификации опасности анализ опасности и анализа частот, используемых на ранней стадии проектирования с целью идентификации опасностей и оценки их критичности Идентификация Структурная схема надежности Совокупность приемов анализа частот, на основе ГОСТ Р 51901. 14 которых создается модель системы и ее резервов 2005 для оценки надежности системы (МЭК 61078: 1991)

АНАЛИЗ РИСКА ТЕХНОЛОГИЧЕКИХ СИСТЕМ (ГОСТ Р 51901. 1 -2002 ) Метод Классификация риска Описание и применение групп Классификация видов риска по категориям в порядке приоритетности групп риска Ведомости проверок Составление перечней типовых опасных веществ и/или источников потенциальных аварий. Общий анализ отказов Метод, предназначенный для определения того, возможен ли случайный отказ (авария). Модели последствий Оценка воздействия события на людей, имущество или окружающую среду. описания Метод Делфи Способ комбинирования экспертных оценок. Индексы опасности Совокупность приемов по идентификации/оценке опасности Метод Монте-Карло и другие методы моделирования Совокупность приемов анализа частоты, в которых используется модель системы для оценки вариаций в исходных условиях и допущениях Парные сопоставления Способ оценки и ранжирования совокупности рисков путем попарного сравнения Обзор данных эксплуатации по Выявление потенциально проблемных областей основанных на данных об авариях и данных о надежности скрытых Метод выявления скрытых процессов, которые могли бы привести к наступлению непредвиденных событий. Анализ процессов

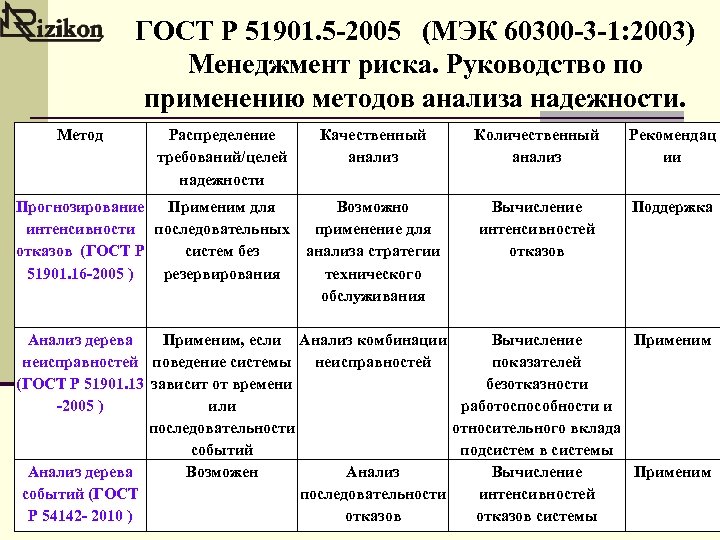

ГОСТ Р 51901. 5 -2005 (МЭК 60300 -3 -1: 2003) Менеджмент риска. Руководство по применению методов анализа надежности. Метод Распределение требований/целей надежности Качественный анализ Прогнозирование Применим для Возможно интенсивности последовательных применение для отказов (ГОСТ Р систем без анализа стратегии 51901. 16 -2005 ) резервирования технического обслуживания Количественный анализ Рекомендац ии Вычисление интенсивностей отказов Поддержка Анализ дерева Применим, если Анализ комбинации Вычисление Применим неисправностей поведение системы неисправностей показателей (ГОСТ Р 51901. 13 зависит от времени безотказности -2005 ) или работоспособности и последовательности относительного вклада событий подсистем в системы Анализ дерева Возможен Анализ Вычисление Применим событий (ГОСТ последовательности интенсивностей Р 54142 - 2010 ) отказов системы

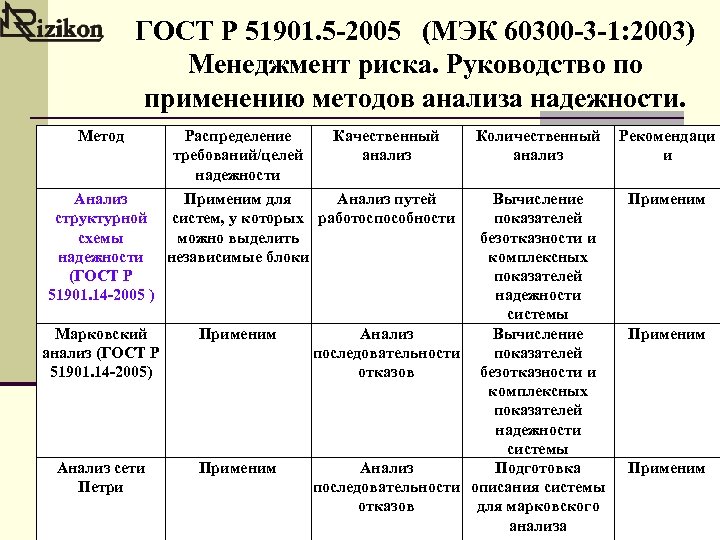

ГОСТ Р 51901. 5 -2005 (МЭК 60300 -3 -1: 2003) Менеджмент риска. Руководство по применению методов анализа надежности. Метод Распределение требований/целей надежности Качественный анализ Анализ Применим для Анализ путей структурной систем, у которых работоспособности схемы можно выделить надежности независимые блоки (ГОСТ Р 51901. 14 -2005 ) Марковский анализ (ГОСТ Р 51901. 14 -2005) Применим Анализ сети Петри Применим Количественный Рекомендаци анализ и Вычисление показателей безотказности и комплексных показателей надежности системы Анализ Вычисление последовательности показателей отказов безотказности и комплексных показателей надежности системы Анализ Подготовка последовательности описания системы отказов для марковского анализа Применим

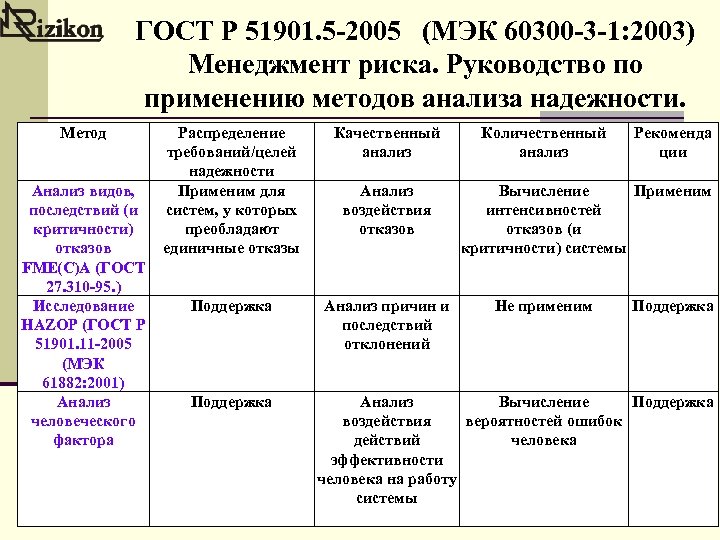

ГОСТ Р 51901. 5 -2005 (МЭК 60300 -3 -1: 2003) Менеджмент риска. Руководство по применению методов анализа надежности. Метод Анализ видов, последствий (и критичности) отказов FME(C)A (ГОСТ 27. 310 -95. ) Исследование HAZOP (ГОСТ Р 51901. 11 -2005 (МЭК 61882: 2001) Анализ человеческого фактора Распределение требований/целей надежности Применим для систем, у которых преобладают единичные отказы Качественный анализ Поддержка Анализ причин и последствий отклонений Поддержка Анализ воздействия отказов Количественный анализ Рекоменда ции Вычисление Применим интенсивностей отказов (и критичности) системы Не применим Поддержка Анализ Вычисление Поддержка воздействия вероятностей ошибок действий человека эффективности человека на работу системы

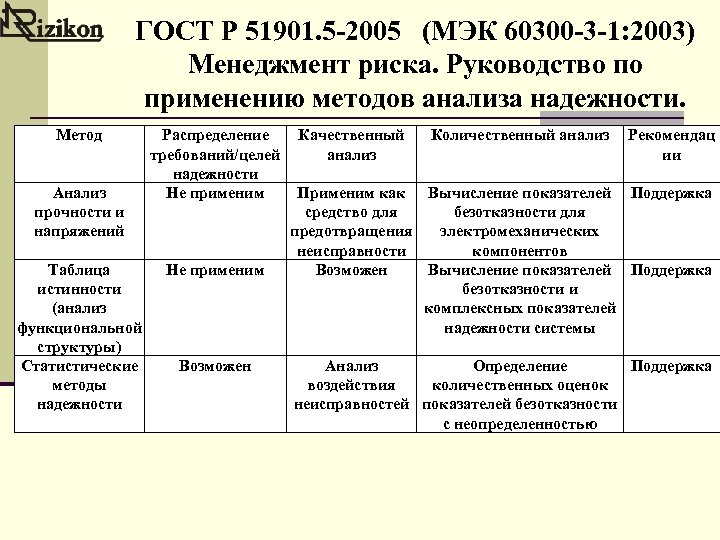

ГОСТ Р 51901. 5 -2005 (МЭК 60300 -3 -1: 2003) Менеджмент риска. Руководство по применению методов анализа надежности. Метод Распределение Качественный Количественный анализ требований/целей анализ надежности Анализ Не применим Применим как Вычисление показателей прочности и средство для безотказности для напряжений предотвращения электромеханических неисправности компонентов Таблица Не применим Возможен Вычисление показателей истинности безотказности и (анализ комплексных показателей функциональной надежности системы структуры) Статистические Возможен Анализ Определение методы воздействия количественных оценок надежности неисправностей показателей безотказности с неопределенностью Рекомендац ии Поддержка
