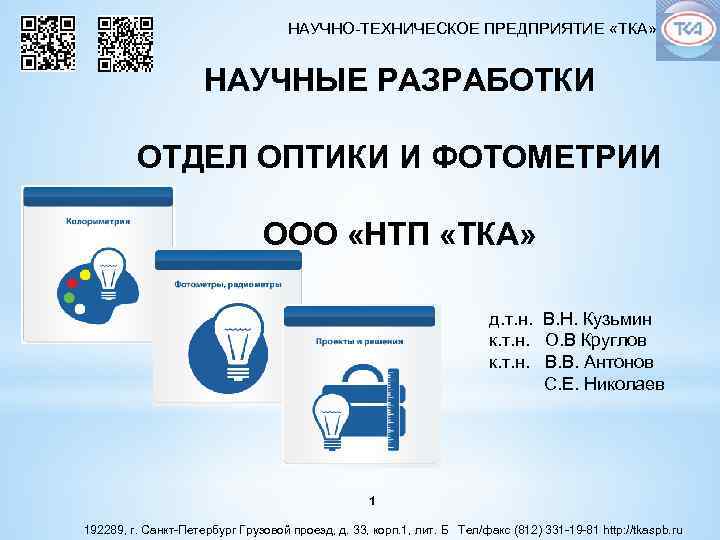

НАУЧНО-ТЕХНИЧЕСКОЕ ПРЕДПРИЯТИЕ «ТКА» НАУЧНЫЕ РАЗРАБОТКИ ОТДЕЛ ОПТИКИ И ФОТОМЕТРИИ ООО «НТП «ТКА» д. т. н. В. Н. Кузьмин к. т. н. О. В Круглов к. т. н. В. В. Антонов С. Е. Николаев 1 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru
Основное назначение нашей продукции В России применяются следующие основные типы светильников: ДРЛ – Дуговая Ртутная Люминесцентная ДНа. Т – Дуговая Натриевая Трубчатая ЛЛ – Линейная Люминесцентная КЛЛ – Компактная Люминесцентная Лампа ЛН – Лампа Накаливания. Что выбрать? Что лучше ? А почему ? А как и чем это измерить? 2 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

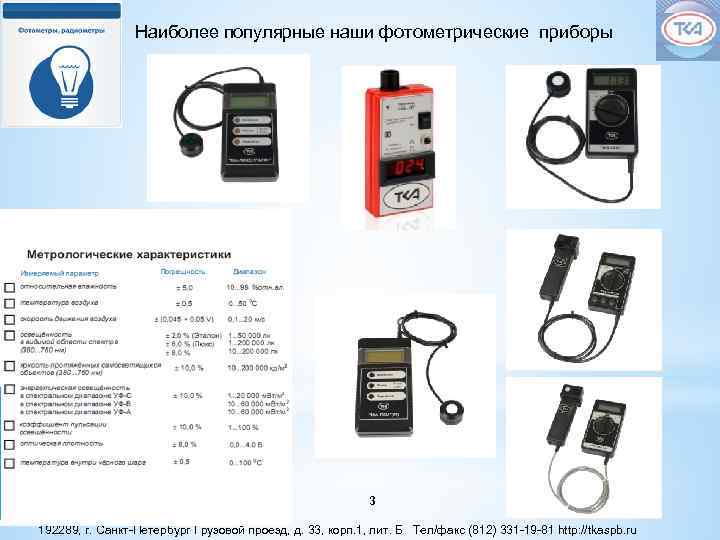

Наиболее популярные наши фотометрические приборы 3 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

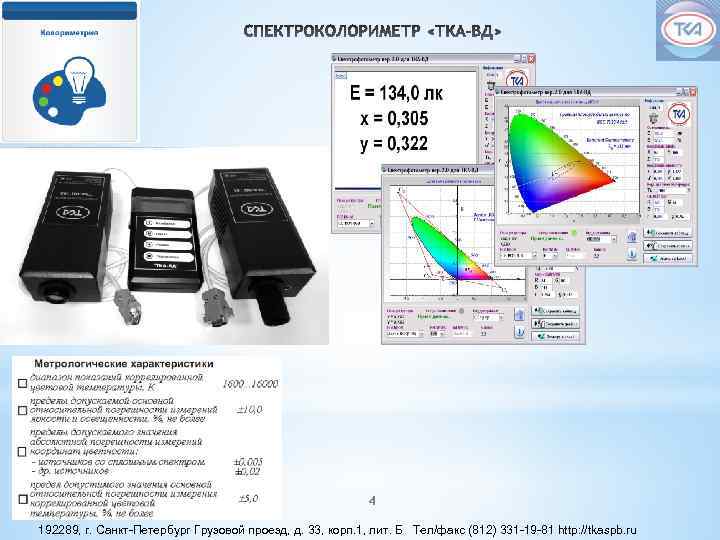

СПЕКТРОКОЛОРИМЕТР «ТКА–ВД» 4 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru
Спектрофотометр «ТКА-Спектр» Спектрофотометры «ТКА-Спектр» (РФ)/(АЕ) • спектральный диапазон (380… 750) нм; • один модуль, USB – питание или с блоком управления; • тип источника света: светодиодный осветитель, цветовая температура Тц = 4500 К; • спектральный коэффициент отражения p(λ) ∆ ± 0, 05; • геометрия измерения 45º/0º; • цветовые различия в системе CIELUV (∆E); • координаты цветности: ∆u = ∆ v = ± 0, 02. 5 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

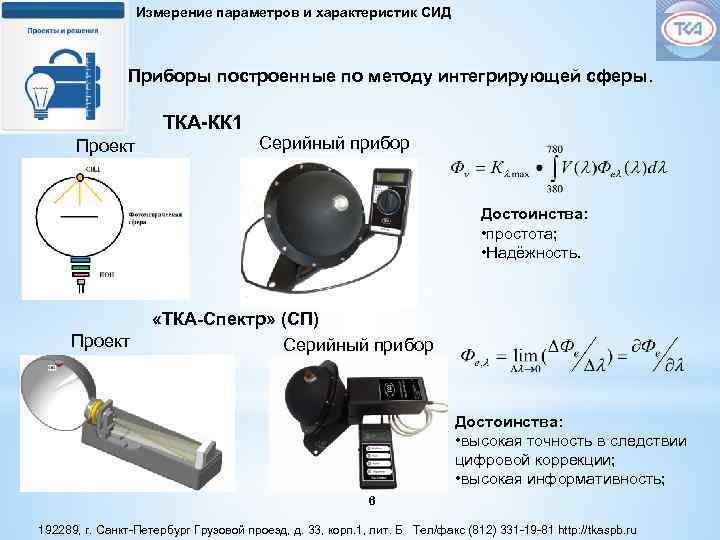

Измерение параметров и характеристик СИД Приборы построенные по методу интегрирующей сферы. ТКА-КК 1 Проект Серийный прибор Достоинства: • простота; • Надёжность. Проект «ТКА-Спектр» (СП) Серийный прибор Достоинства: • высокая точность в следствии цифровой коррекции; • высокая информативность; 6 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru
Измерение параметров и характеристик СИД Фотометрический комплекс для измерения параметров и характеристик СИД. • Полный световой поток • Координаты цветности • Координаты цвета • Коэффициент пульсации • Индекс цветопередачи • Коррелированная цветовая температура • Доминантная длина волны • Спектр излучения 7 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

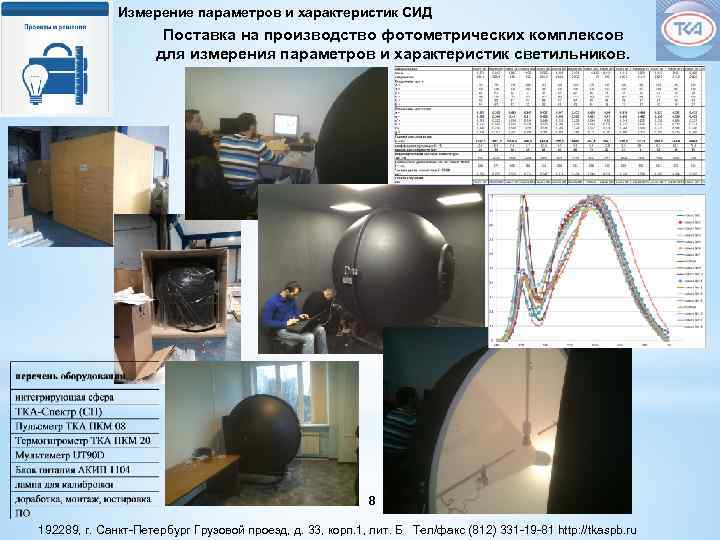

Измерение параметров и характеристик СИД Поставка на производство фотометрических комплексов для измерения параметров и характеристик светильников. 8 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

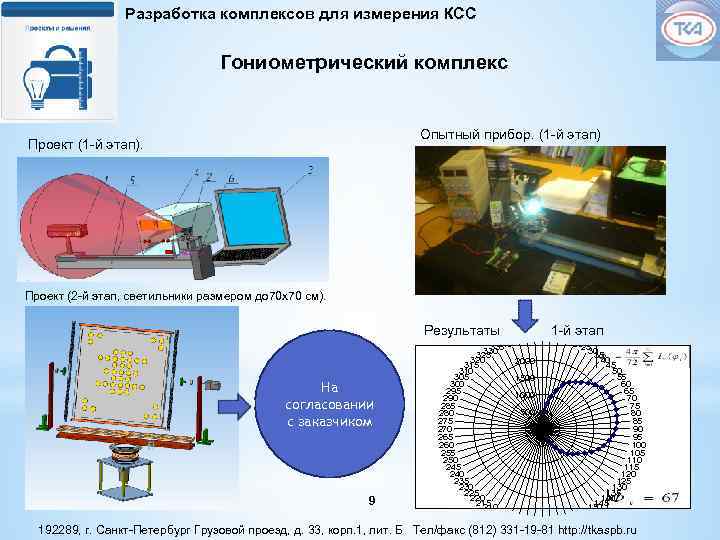

Разработка комплексов для измерения КСС Гониометрический комплекс Опытный прибор. (1 -й этап) Проект (1 -й этап). Проект (2 -й этап, светильники размером до 70 х70 см). Результаты 1 -й этап 0 355 5 На согласовании с заказчиком 9 10 20 345 15 340 350 335 25 330 30 325 35 320 40 2000 315 45 310 50 305 55 1500 300 60 295 65 1000 290 70 285 75 500 280 80 275 85 270 0 90 265 95 260 100 255 105 250 110 245 115 240 120 235 125 230 130 225 135 220 140 215 145 210 150 205 155 200 195 180 170 165 175 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

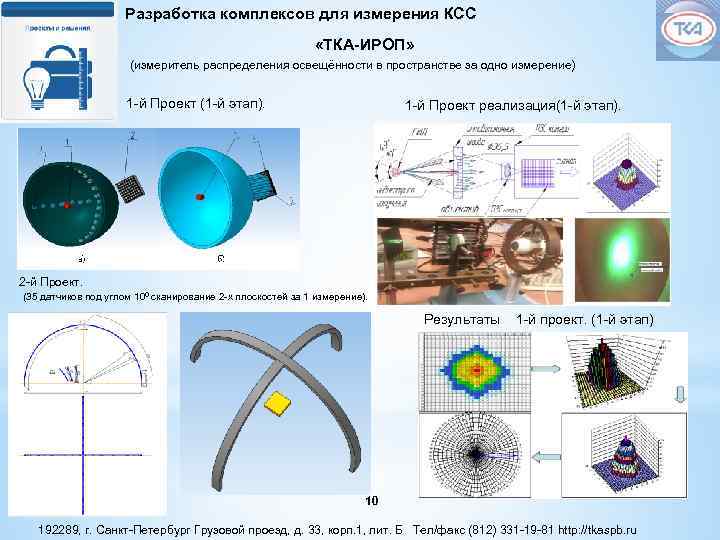

Разработка комплексов для измерения КСС «ТКА-ИРОП» (измеритель распределения освещённости в пространстве за одно измерение) 1 -й Проект (1 -й этап). 1 -й Проект реализация(1 -й этап). 2 -й Проект. (35 датчиков под углом 100 сканирование 2 -х плоскостей за 1 измерение). Результаты 1 -й проект. (1 -й этап) 10 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

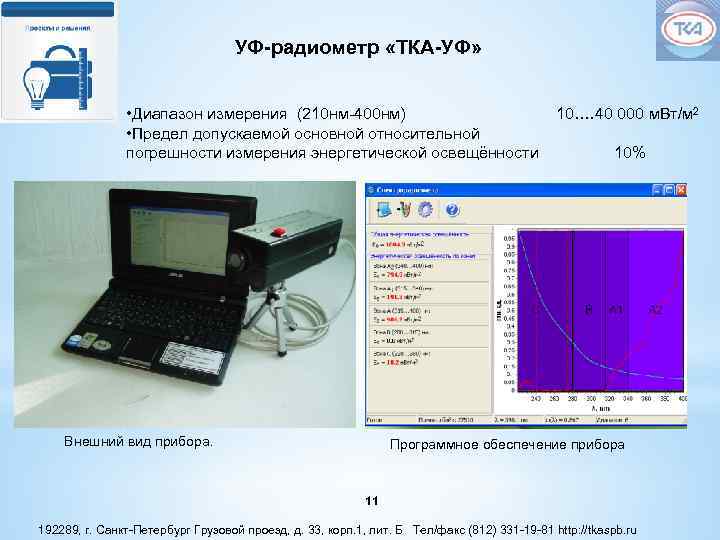

УФ-радиометр «ТКА-УФ» • Диапазон измерения (210 нм-400 нм) 10…. 40 000 м. Вт/м 2 • Предел допускаемой основной относительной погрешности измерения энергетической освещённости 10% Внешний вид прибора. Программное обеспечение прибора 11 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

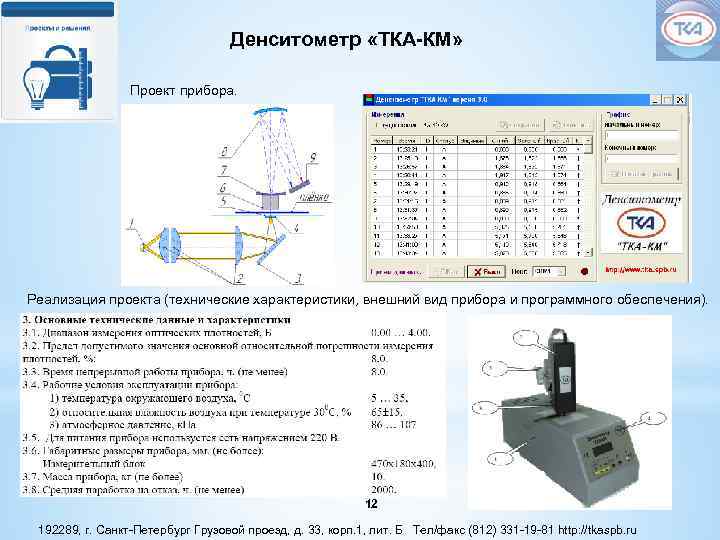

Денситометр «ТКА-КМ» Проект прибора. Реализация проекта (технические характеристики, внешний вид прибора и программного обеспечения). 12 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

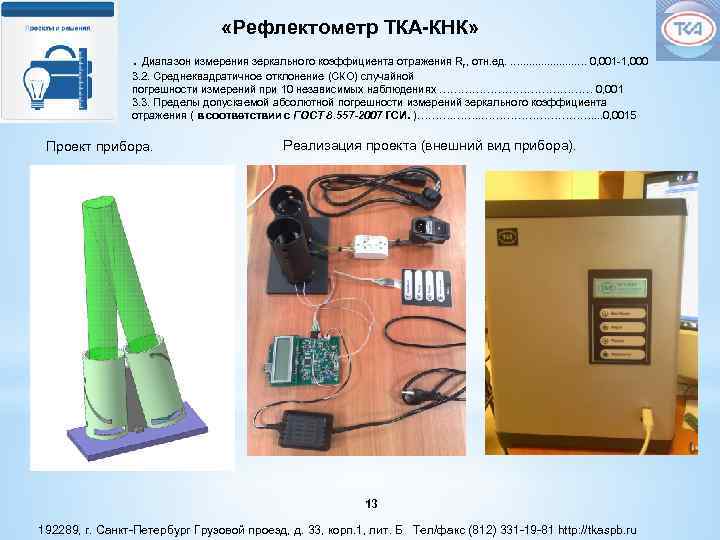

«Рефлектометр ТКА-КНК» . Диапазон измерения зеркального коэффициента отражения Rr, отн. ед. . . 0, 001 -1, 000 3. 2. Среднеквадратичное отклонение (СКО) случайной погрешности измерений при 10 независимых наблюдениях ………………… 0, 001 3. 3. Пределы допускаемой абсолютной погрешности измерений зеркального коэффициента отражения ( в соответствии с ГОСТ 8. 557 -2007 ГСИ. )………. . ……………. . 0, 0015 Проект прибора. Реализация проекта (внешний вид прибора). 13 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

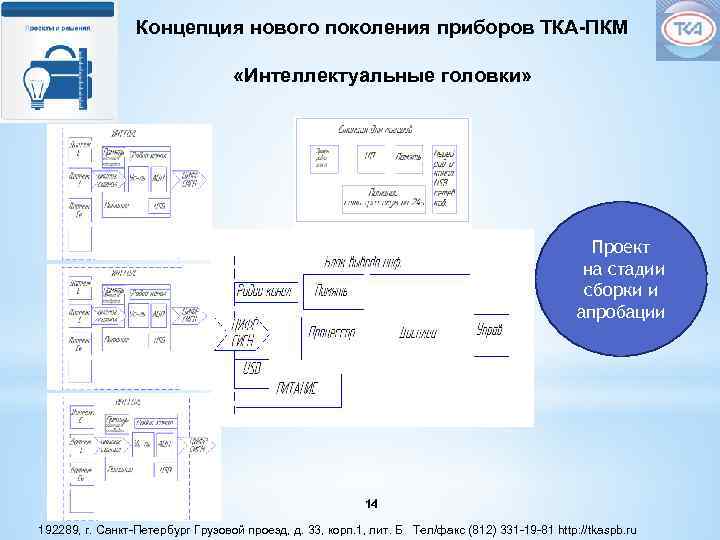

Концепция нового поколения приборов ТКА-ПКМ «Интеллектуальные головки» Проект на стадии сборки и апробации 14 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru
Исследования характеристик приёмников оптического излучения. 0. 35 0. 30 0. 25 0. 20 0. 15 0. 10 0. 05 0. 00 200 300 400 500 600 700 800 15 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru 900 1000

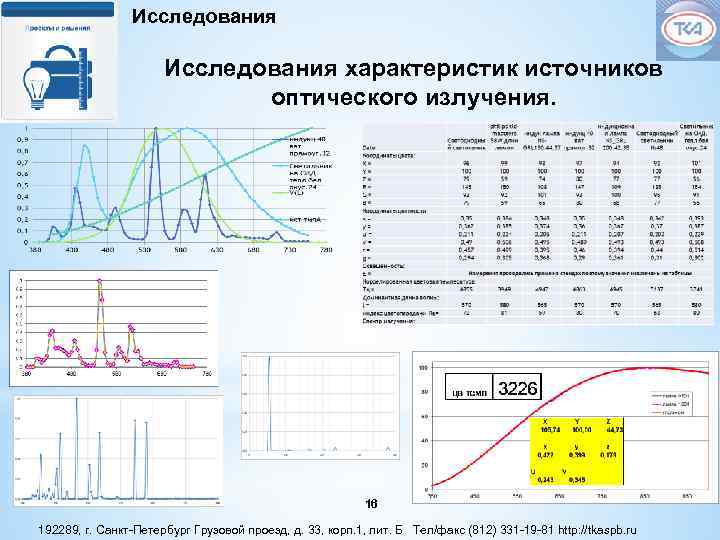

Исследования характеристик источников оптического излучения. 16 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

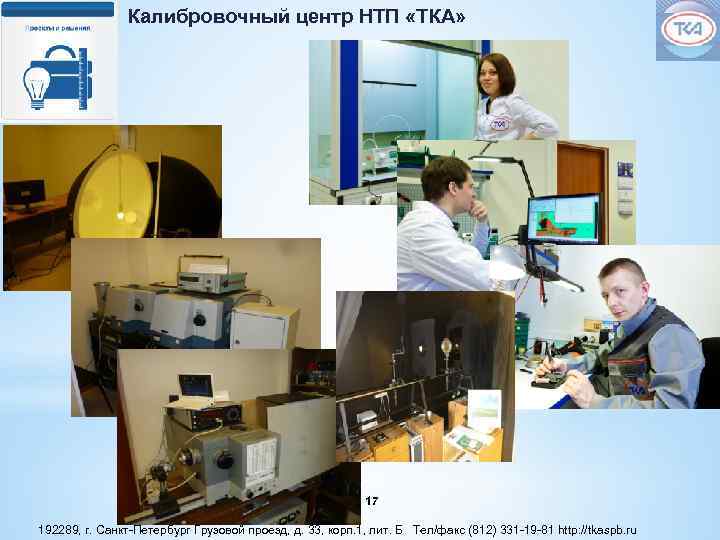

Калибровочный центр НТП «ТКА» 17 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru
НАУЧНО-ТЕХНИЧЕСКОЕ ПРЕДПРИЯТИЕ «ТКА» 18 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru

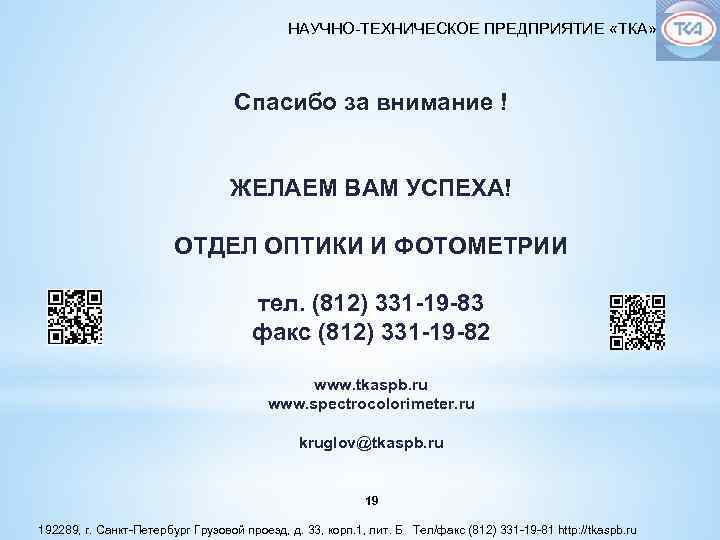

НАУЧНО-ТЕХНИЧЕСКОЕ ПРЕДПРИЯТИЕ «ТКА» Спасибо за внимание ! ЖЕЛАЕМ ВАМ УСПЕХА! ОТДЕЛ ОПТИКИ И ФОТОМЕТРИИ тел. (812) 331 -19 -83 факс (812) 331 -19 -82 www. tkaspb. ru www. spectrocolorimeter. ru kruglov@tkaspb. ru 19 192289, г. Санкт-Петербург Грузовой проезд, д. 33, корп. 1, лит. Б Тел/факс (812) 331 -19 -81 http: //tkaspb. ru
