Научно-технический семинар «Расчет и проектирование конструкций в среде SCAD Office» г. Москва, 20 - 21 апреля 2010 г. Скорук Л. Н. Моделирование и расчет конструкций нестандартных сооружений на примере реконструкции НСК «Олимпийский» , г. Киев (Украина) Вид стадиона после реконструкции к Евро-2012

2 г. Москва, 2010 г. Национальный спортивный комплекс "Олимпийский ", г. Киев Данные на 2009 год Вместимость: 83 000 зрителей. Поле: 104 х72 м. Освещение: 1500 люкс. Открыт: в 1948 году. Клубы: Национальная Сборная Украины, "Динамо" Киев, "Арсенал" Киев. Сайт: www. nsc-olympic. com

г. Москва, 2010 г. 3 Национальный спортивный комплекс "Олимпийский ", г. Киев Проект Стадиона, открытого в 1923 г. , разработан инженером Л. И. Пильвинским. 12 августа 1923 года на Пильвинским. "Красном стадионе" была проведена Губернская спортивная олимпиада. Но так как все строилось в очень большой спешке, не были учтены основные правила расположения стадиона. Главная ось "Красного стадиона" пролегала с запада на восток, а не как принято нормами с севера на юг. Позже в 1934 году было принято решение о строительстве нового стадиона, когда Киев стал столицей Украинской ССР. В 1936 году по проекту архитектора М. И. Гречины началось строительство нового стадиона, уже по общепринятым правилам и с 50 - ю тысячами мест для зрителей. Открытие стадиона было назначено на 22 июня 1941 года, но оно не состоялось, так как началась Великая Отечественная война. Официальное открытие стадиона состоялось после победы в 1948 году. На протяжении 1966 - 1968 годов стадион был расширен. Достроен 2 -й ярус трибун, стадион теперь вмещал 100 тысяч зрителей. С целью приведения НСК "Олимпийский" к современным международным стандартам с 1997 по 1999 год проводилась реконструкция стадиона. После реконструкции вместимость стадиона несколько уменьшилась до 83 тысяч зрителей. Названия стадиона: 1. «Красный стадион» с 1923 г. 2. «Сталинский Республиканский стадион» с 1948 г. 3. «Республиканский стадион имени Н. С. Хрущева» с 1955 г. 4. «Киевский Центральный стадион» с 1963 г. 5. «Республиканский стадион» с 1980 г. 6. Национальный спортивный комплекс «Олимпийский» с 1996 г.

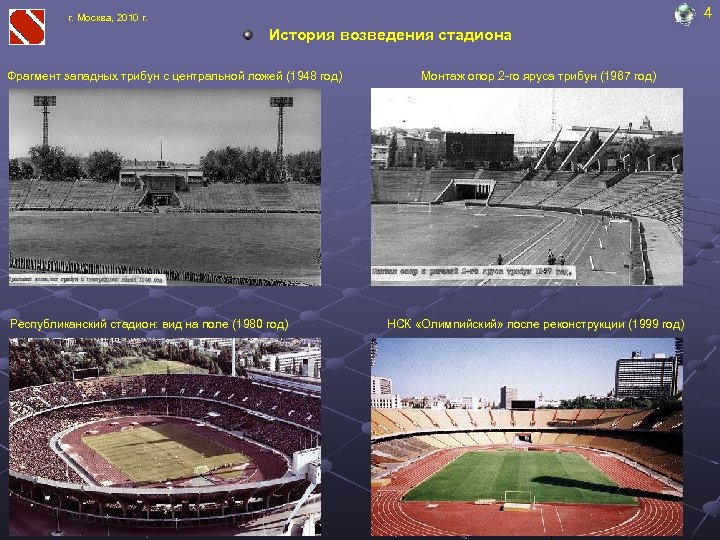

4 г. Москва, 2010 г. История возведения стадиона Фрагмент западных трибун с центральной ложей (1948 год) Республиканский стадион: вид на поле (1980 год) Монтаж опор 2 -го яруса трибун (1967 год) НСК «Олимпийский» после реконструкции (1999 год)

5 г. Москва, 2010 г. Реконструкция стадиона в 2009 -2010 г. г.

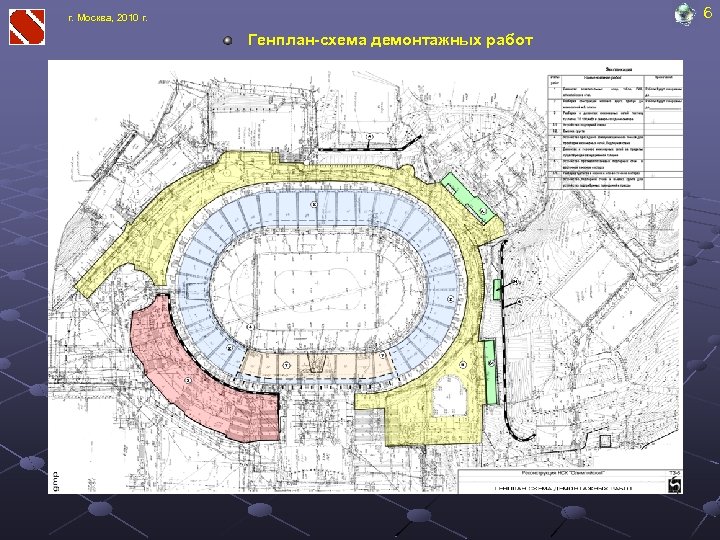

6 г. Москва, 2010 г. Генплан-схема демонтажных работ

7 г. Москва, 2010 г. История возведения стадиона Фрагмент западных трибун с центральной ложей (1948 год) Монтаж опор 2 -го яруса трибун (1967 год) Республиканский стадион: вид на поле (1980 год) НСК «Олимпийский» после реконструкции (1999 год)

8 г. Москва, 2010 г. Принципиальная схема

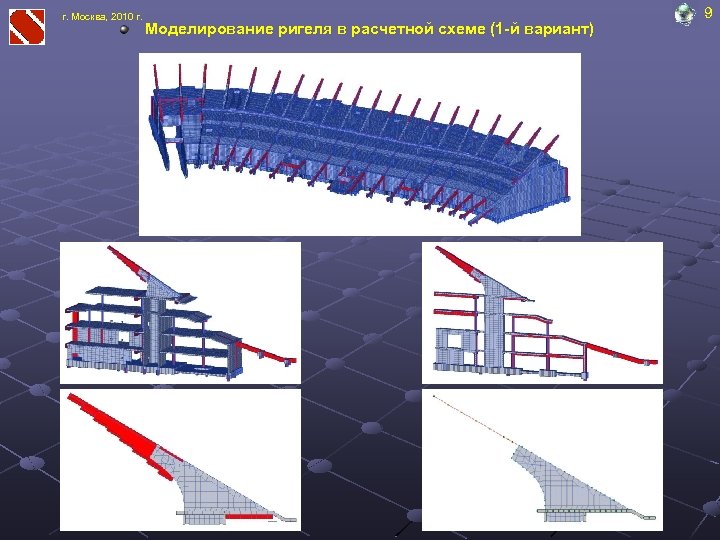

г. Москва, 2010 г. Моделирование ригеля в расчетной схеме (1 -й вариант) 9

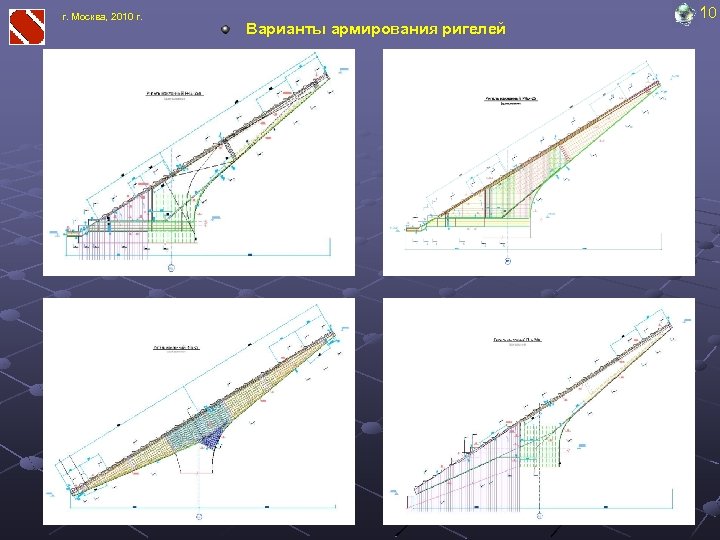

г. Москва, 2010 г. Варианты армирования ригелей 10

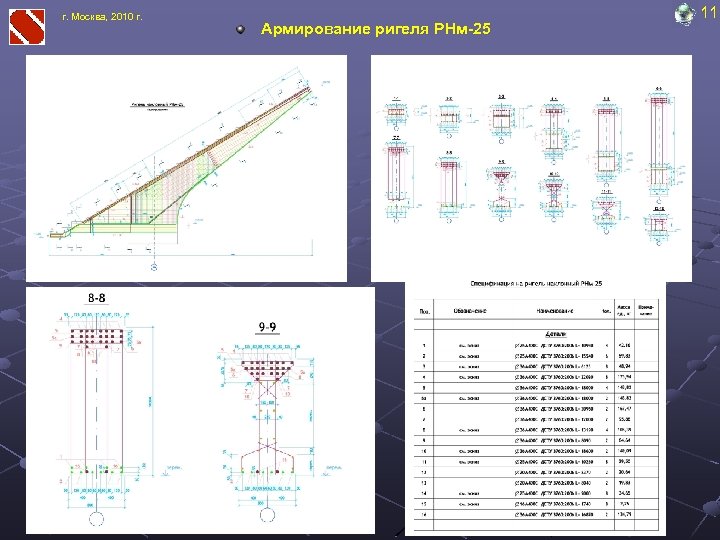

г. Москва, 2010 г. Армирование ригеля РНм-25 11

г. Москва, 2010 г. Моделирование ригеля в расчетной схеме (1 -й вариант) стержень + пластина As 1 = As 2 = 225 cм 24 36 = 24 х10, 18 = 244, 3 cм 2. As 2 = 98, 5 cм 2. cм 12

г. Москва, 2010 г. Моделирование ригеля в расчетной схеме (2 -й вариант) пластина As 1 = As 2 = 225 cм 2. cм 8 36 = 8 х10, 18 = 81, 5 cм 2. As 1 = As 2 = 221 cм 2. 221 cм 13

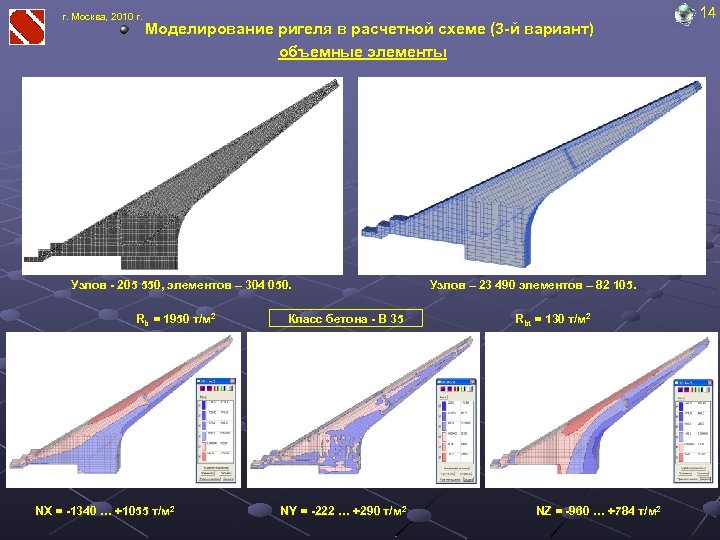

г. Москва, 2010 г. Моделирование ригеля в расчетной схеме (3 -й вариант) объемные элементы Узлов - 205 550, элементов – 304 050. Rb = 1950 т/м 2 т/м NX = -1340 … +1055 т/м 2 т/м Класс бетона - B 35 NY = -222 … +290 т/м 2 т/м Узлов – 23 490 элементов – 82 105. Rbt = 130 т/м 2 т/м NZ = -960 … +784 т/м 2 т/м 14

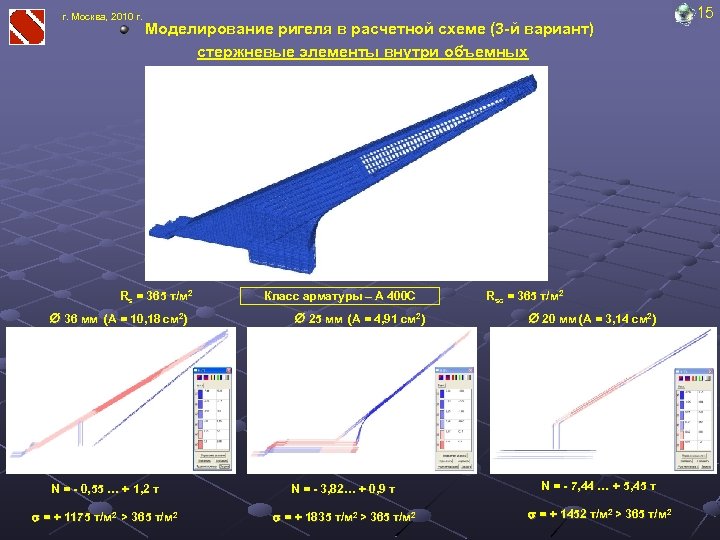

г. Москва, 2010 г. Моделирование ригеля в расчетной схеме (3 -й вариант) стержневые элементы внутри объемных Rs = 365 т/м 2 т/м 36 мм (А = 10, 18 см 2) Класс арматуры – А 400 С 25 мм (А = 4, 91 см 2) Rsc = 365 т/м 2 т/м 20 мм (А = 3, 14 см 2) N = - 0, 55 … + 1, 2 т N = - 3, 82… + 0, 9 т 3, 82… N = - 7, 44 … + 5, 45 т = + 1175 т/м 2 > 365 т/м 2 т/м = + 1835 т/м 2 > 365 т/м 2 т/м = + 1452 т/м 2 > 365 т/м 2 т/м 15

г. Москва, 2010 г. Варианты моделирования ригеля 16

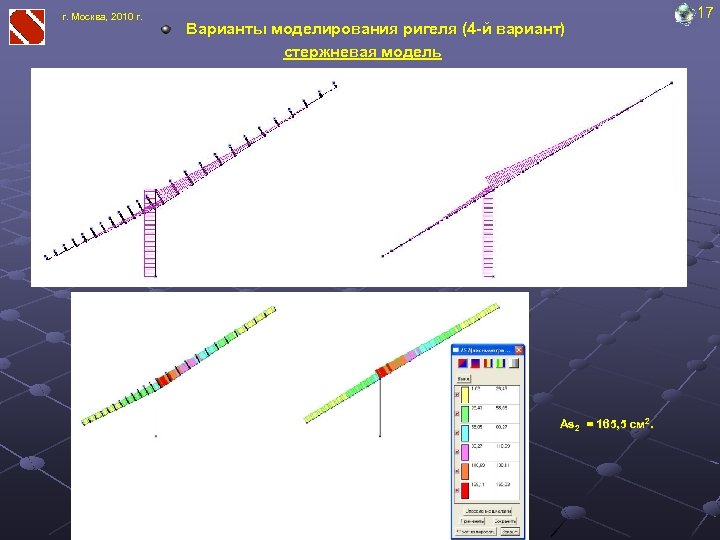

г. Москва, 2010 г. Варианты моделирования ригеля (4 -й вариант) стержневая модель As 2 = 165, 5 cм 2. cм 17

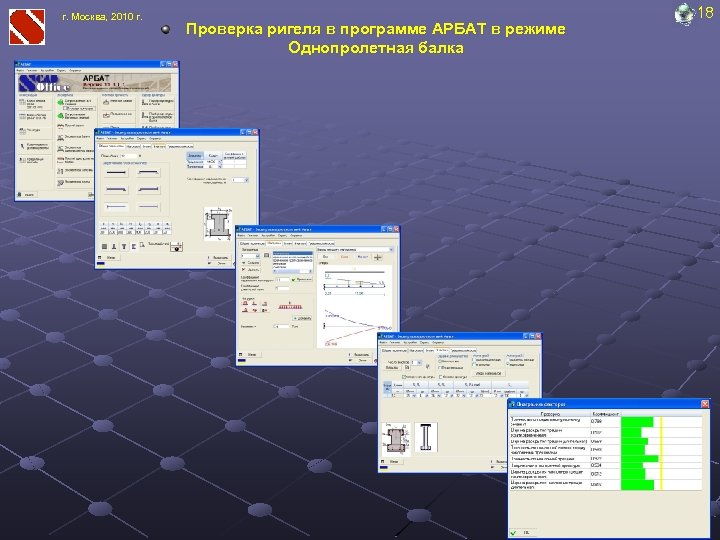

г. Москва, 2010 г. Проверка ригеля в программе АРБАТ в режиме Однопролетная балка 18
