Научно-производственное объединение ЗАО «Крисмас+» Средства химического экологического контроля окружающей среды: унифицированные технологии анализа и оборудование для экспресс-контроля ЗАО «Крисмас+» Александр Григорьевич Муравьев, директор производственно-лабораторного комплекса НПО ЗАО «Крисмас+» , к. х. н.
Разнообразное комплектное оборудование для полевого и лабораторного экспресс-анализа
Ø Объединение ЗАО «Крисмас+» постоянный участник международных и российских выставок, лауреат конкурсов аналитического оборудования

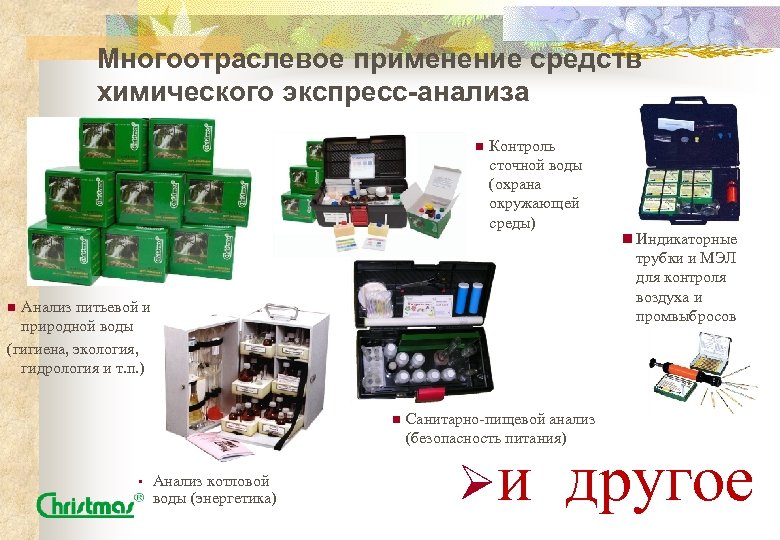

Многоотраслевое применение средств химического экспресс-анализа n Контроль сточной воды (охрана окружающей среды) трубки и МЭЛ для контроля воздуха и промвыбросов Анализ питьевой и природной воды (гигиена, экология, гидрология и т. п. ) n n • Анализ котловой воды (энергетика) n Индикаторные Санитарно-пищевой анализ (безопасность питания) Øи другое
Разрешительные и актуализирующие документы n n Лицензия № 005165 -ИР Ростехрегулирования от 11. 12. 2008 на производство и ремонт средств измерений Сертификаты и свидетельства на утверждение типов средств измерений n n Сертификация основных типов оборудования n n n Свидетельство о государственной регистрации № 404860. Патенты РФ n n Система АСС при Мин ЧС РФ, одобрение Морского регистра РФ, система добровольной сертификации «УЧСЕРТ» Сертификаты безопасности системы ГОСТ Р Товарный знак «Крисмас» n n Пригодность для применения в сфере государственного технического регулирования - Методики выполнения измерений, индикаторные трубки модели ТИ-[ИК-К], аспиратор НП-3 М. №№ 89701, 89706, 96342, 96686, 103492, Многочисленные дипломы в различных номинациях на Российских и международных выставках 5

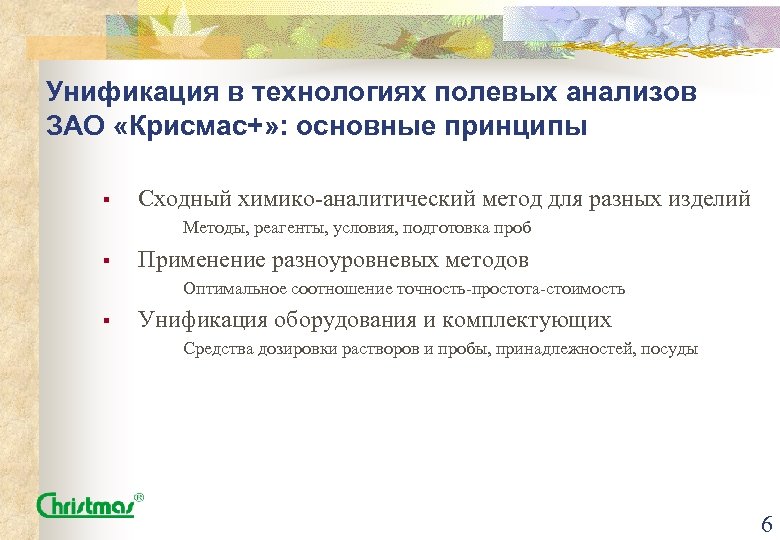

Унификация в технологиях полевых анализов ЗАО «Крисмас+» : основные принципы § Сходный химико-аналитический метод для разных изделий Методы, реагенты, условия, подготовка проб § Применение разноуровневых методов § Оптимальное соотношение точность-простота-стоимость Унификация оборудования и комплектующих Средства дозировки растворов и пробы, принадлежностей, посуды 6

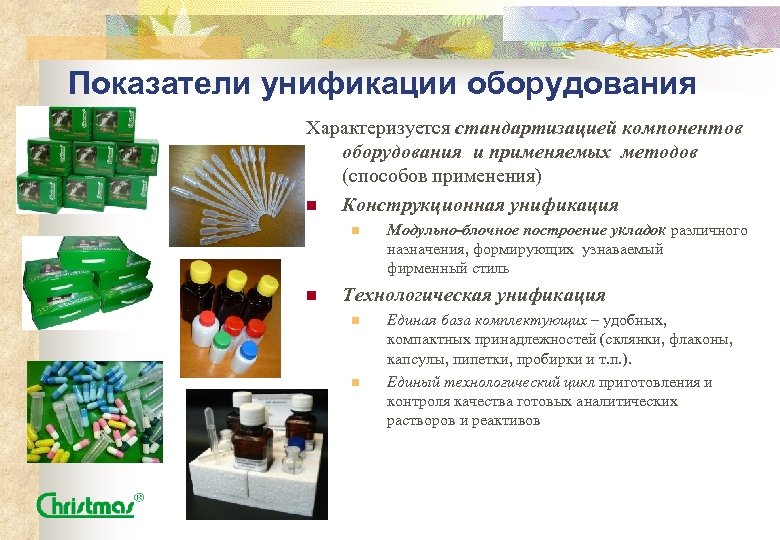

Показатели унификации оборудования Характеризуется стандартизацией компонентов оборудования и применяемых методов (способов применения) n Конструкционная унификация n n Модульно-блочное построение укладок различного назначения, формирующих узнаваемый фирменный стиль Технологическая унификация n n Единая база комплектующих – удобных, компактных принадлежностей (склянки, флаконы, капсулы, пипетки, пробирки и т. п. ). Единый технологический цикл приготовления и контроля качества готовых аналитических растворов и реактивов
n Индикаторные трубки и миниэкспресслаборатории на их основе – Универсальный инструментарий для многокомпонентного химического экспресс-контроля воздуха и промвыбросов (44 наименования) • Максимальная унификация • 8
Мини-экспресс-лаборатория «Пчелка-Р» Сертификаты/свидетельства Сертификат ДС АСС МЧС РФ № РОСС RU. 03 ЭЧ 17. Н 0055 Назначение Химический контроль воздуха: 195 анализов – аммиак (NH 3), сероводород (H 2 S), диоксид серы (SO 2), оксиды азота (NOX), хлор (Cl 2), ацетон (CH 3)2 O), оксид углерода (CO), бензол (C 6 H 6), углеводороды, толуол. Дополнительно: более 100 химических токсикантов. Применяется службами МЧС, ЦГСЭН, на промышленных предприятиях, транспорте и т. п. Методы Индикаторные трубки : изменение окраски индикаторного наполнителя в зависимости от концентрации вредного вещества в воздухе (точный анализ) Тест-системы: изменение окраски тест-полоски при наличии вредного вещества в воде (сигнальный контроль)
Средства экспресс-анализа воды и водных вытяжек • • Тест-системы Тест-комплекты Полевые лаборатории МВИ на основе унифицированных методов (тесткомплектов) 10

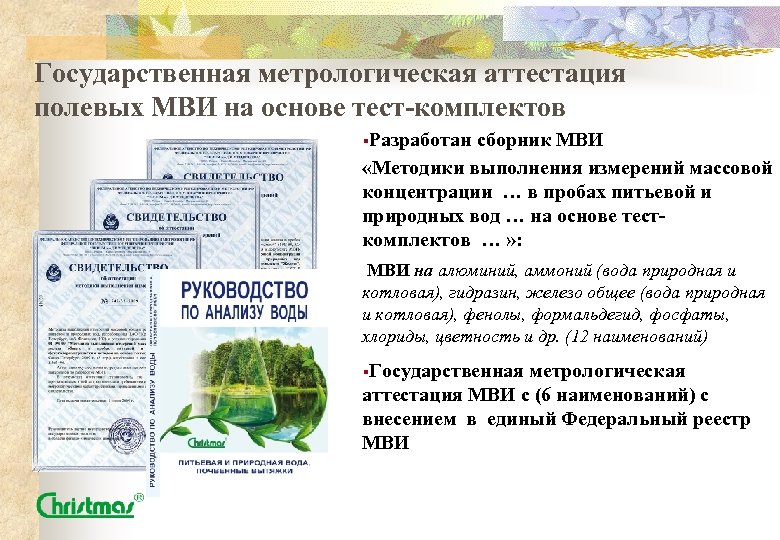

Государственная метрологическая аттестация полевых МВИ на основе тест-комплектов §Разработан сборник МВИ «Методики выполнения измерений массовой концентрации … в пробах питьевой и природных вод … на основе тесткомплектов … » : МВИ на алюминий, аммоний (вода природная и котловая), гидразин, железо общее (вода природная и котловая), фенолы, формальдегид, фосфаты, хлориды, цветность и др. (12 наименований) §Государственная метрологическая аттестация МВИ с (6 наименований) с внесением в единый Федеральный реестр МВИ
Разноуровневый химико-аналитический экспресс-контроль 12
й евы н ов р оу зн Ра лиз а ан Титриметрический анализ Результат анализа, приближенно Инструкция пользователя Экспресс-пипетка Комплекты для экспресс-анализа воды Результат измерения, точно Методики выполнения измерений Бюретка

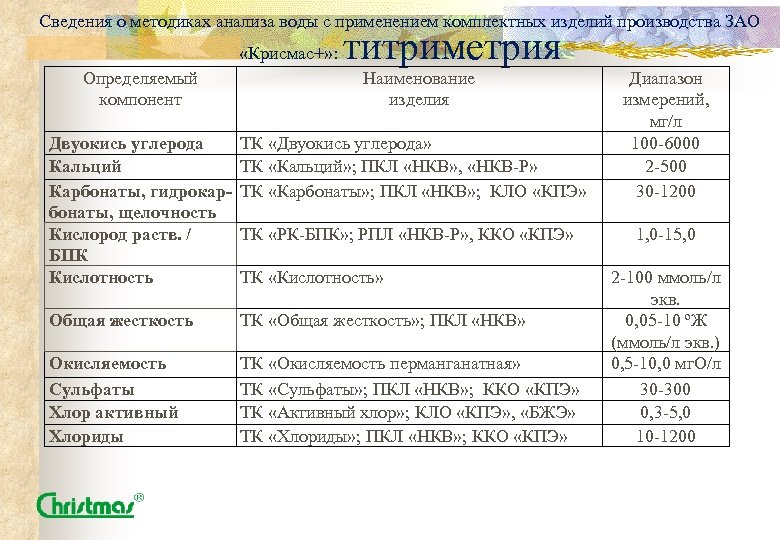

Сведения о методиках анализа воды с применением комплектных изделий производства ЗАО «Крисмас+» : Определяемый компонент титриметрия Наименование изделия Двуокись углерода Кальций Карбонаты, гидрокарбонаты, щелочность Кислород раств. / БПК Кислотность ТК «Двуокись углерода» ТК «Кальций» ; ПКЛ «НКВ» , «НКВ-Р» ТК «Карбонаты» ; ПКЛ «НКВ» ; КЛО «КПЭ» Общая жесткость ТК «Общая жесткость» ; ПКЛ «НКВ» Окисляемость Сульфаты Хлор активный Хлориды ТК «Окисляемость перманганатная» ТК «Сульфаты» ; ПКЛ «НКВ» ; ККО «КПЭ» ТК «Активный хлор» ; КЛО «КПЭ» , «БЖЭ» ТК «Хлориды» ; ПКЛ «НКВ» ; ККО «КПЭ» ТК «РК-БПК» ; РПЛ «НКВ-Р» , ККО «КПЭ» ТК «Кислотность» Диапазон измерений, мг/л 100 -6000 2 -500 30 -1200 1, 0 -15, 0 2 -100 ммоль/л экв. 0, 05 -10 ºЖ (ммоль/л экв. ) 0, 5 -10, 0 мг. О/л 30 -300 0, 3 -5, 0 10 -1200

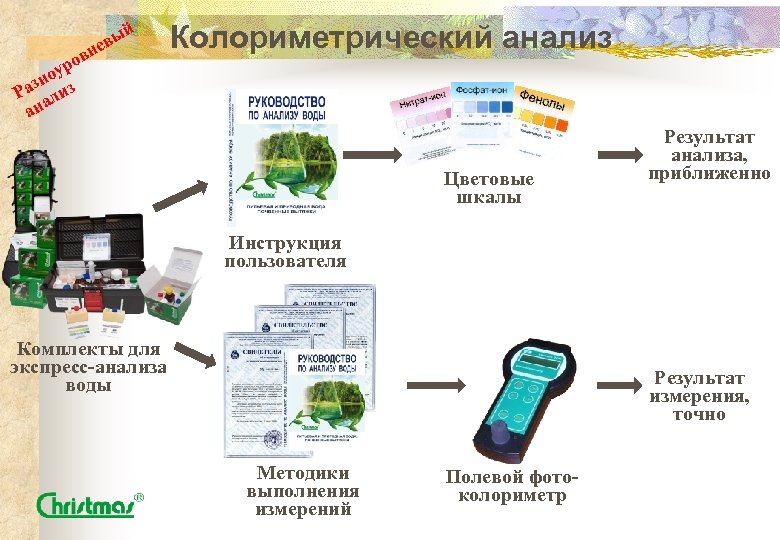

й евы н ов р оу зн Ра лиз а ан Колориметрический анализ Цветовые шкалы Результат анализа, приближенно Инструкция пользователя Комплекты для экспресс-анализа воды Результат измерения, точно Методики выполнения измерений Полевой фотоколориметр

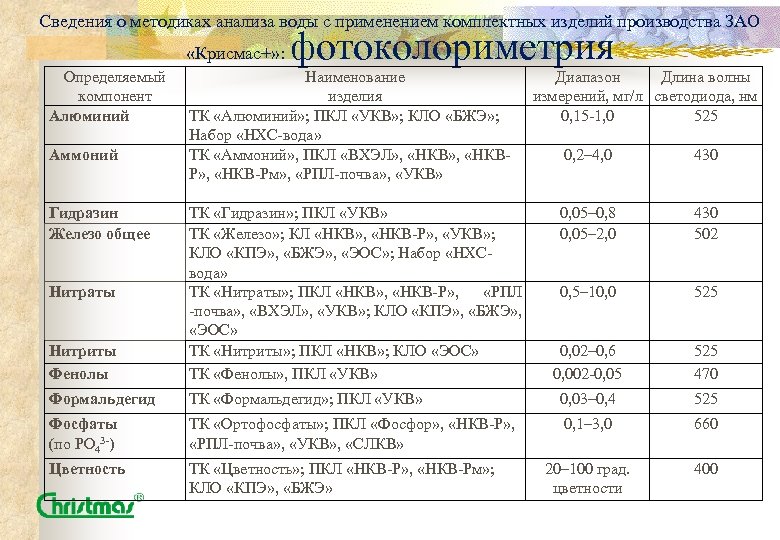

Сведения о методиках анализа воды с применением комплектных изделий производства ЗАО «Крисмас+» : Определяемый компонент Алюминий Аммоний Гидразин Железо общее фотоколориметрия Наименование изделия ТК «Алюминий» ; ПКЛ «УКВ» ; КЛО «БЖЭ» ; Набор «НХС-вода» ТК «Аммоний» , ПКЛ «ВХЭЛ» , «НКВР» , «НКВ-Рм» , «РПЛ-почва» , «УКВ» Диапазон Длина волны измерений, мг/л светодиода, нм 0, 15 -1, 0 525 0, 2– 4, 0 430 0, 05– 0, 8 0, 05– 2, 0 430 502 0, 5– 10, 0 525 0, 02– 0, 6 0, 002 -0, 05 525 470 Нитриты Фенолы ТК «Гидразин» ; ПКЛ «УКВ» ТК «Железо» ; КЛ «НКВ» , «НКВ-Р» , «УКВ» ; КЛО «КПЭ» , «БЖЭ» , «ЭОС» ; Набор «НХСвода» ТК «Нитраты» ; ПКЛ «НКВ» , «НКВ-Р» , «РПЛ -почва» , «ВХЭЛ» , «УКВ» ; КЛО «КПЭ» , «БЖЭ» , «ЭОС» ТК «Нитриты» ; ПКЛ «НКВ» ; КЛО «ЭОС» ТК «Фенолы» , ПКЛ «УКВ» Формальдегид ТК «Формальдегид» ; ПКЛ «УКВ» 0, 03– 0, 4 525 Фосфаты (по PO 43 -) ТК «Ортофосфаты» ; ПКЛ «Фосфор» , «НКВ-Р» , «РПЛ-почва» , «УКВ» , «СЛКВ» 0, 1– 3, 0 660 Цветность ТК «Цветность» ; ПКЛ «НКВ-Р» , «НКВ-Рм» ; КЛО «КПЭ» , «БЖЭ» 20– 100 град. цветности 400 Нитраты

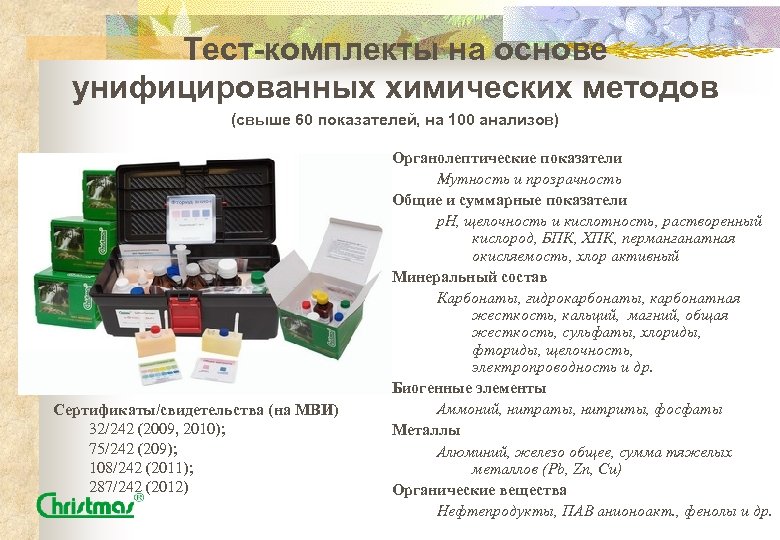

Тест-комплекты на основе унифицированных химических методов (свыше 60 показателей, на 100 анализов) Сертификаты/свидетельства (на МВИ) 32/242 (2009, 2010); 75/242 (209); 108/242 (2011); 287/242 (2012) Органолептические показатели Мутность и прозрачность Общие и суммарные показатели р. Н, щелочность и кислотность, растворенный кислород, БПК, ХПК, перманганатная окисляемость, хлор активный Минеральный состав Карбонаты, гидрокарбонаты, карбонатная жесткость, кальций, магний, общая жесткость, сульфаты, хлориды, фториды, щелочность, электропроводность и др. Биогенные элементы Аммоний, нитраты, нитриты, фосфаты Металлы Алюминий, железо общее, сумма тяжелых металлов (Pb, Zn, Cu) Органические вещества Нефтепродукты, ПАВ анионоакт. , фенолы и др.

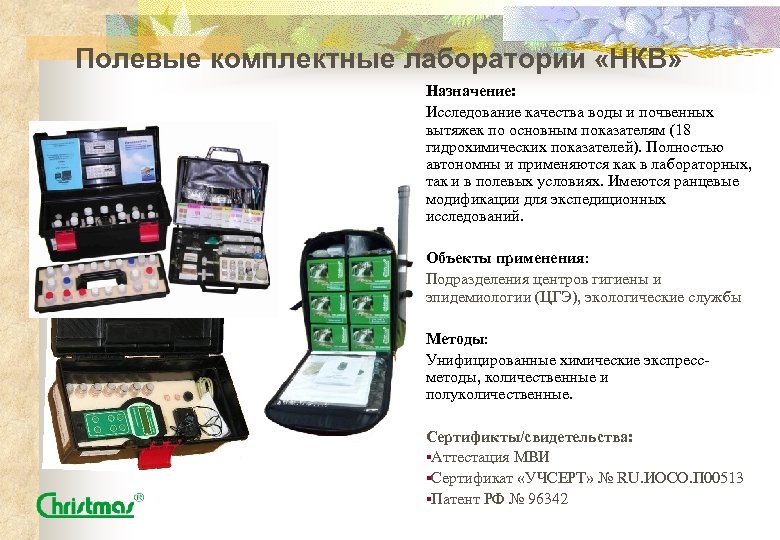

Полевые комплектные лаборатории «НКВ» Назначение: Исследование качества воды и почвенных вытяжек по основным показателям (18 гидрохимических показателей). Полностью автономны и применяются как в лабораторных, так и в полевых условиях. Имеются ранцевые модификации для экспедиционных исследований. Объекты применения: Подразделения центров гигиены и эпидемиологии (ЦГЭ), экологические службы Методы: Унифицированные химические экспрессметоды, количественные и полуколичественные. Сертификты/свидетельства: §Аттестация МВИ §Сертификат «УЧСЕРТ» № RU. ИОСО. П 00513 §Патент РФ № 96342
Укладка-лаборатория полевого химического контроля качества «УКВ» , модульная Органолептические и общие прозрачность сухой остаток, хлор остаточный (сумма, свободный и связанный), р. Н, мутность, n Металлы Al, Fe, Mn, Zn, Cu, Ni, Pb n Солесодержание сульфаты, хлориды, жесткость общая, Na+K, Ca, Mg n Биогены нитраты, нитриты, фосфаты n Органические нефтепродукты, СПАВ (сульфонол), фенол (сумма легколетучих), формальдегид n Токсиканты, СДЯВ, ОВ фтор, хлор, гидразин и производные, мышьяк, ФОВ, иприт сернистый, люизит, цианиды n
Водно-химическая экспресс-лаборатория «ВХЭЛ» Назначение: Аналитический химический контроль при обеспечении водо-химического режима котлоагрегатов – 15 показателей. Объекты применения: Службы эксплуатации объектов энергетики, котельные, судовые установки Методы: Отраслевые химические экспресс-методы
Тест-системы: сигнальный контроль (вода, почва, воздух, продукты питания, удобрения, чистота посуды и т. п. )

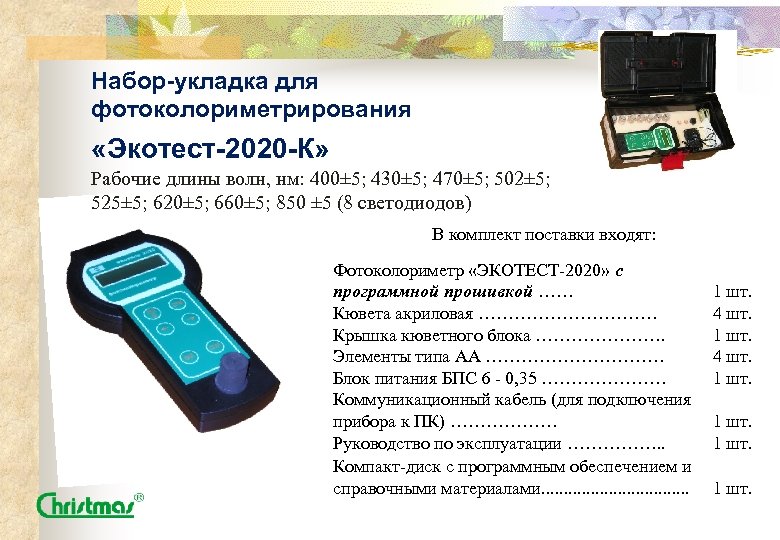

Набор-укладка для фотоколориметрирования «Экотест-2020 -К» Рабочие длины волн, нм: 400± 5; 430± 5; 470± 5; 502± 5; 525± 5; 620± 5; 660± 5; 850 ± 5 (8 светодиодов) В комплект поставки входят: Фотоколориметр «ЭКОТЕСТ-2020» с программной прошивкой …… Кювета акриловая …………… Крышка кюветного блока …………………. Элементы типа АА …………… Блок питания БПС 6 - 0, 35 ………………… Коммуникационный кабель (для подключения прибора к ПК) ……………… Руководство по эксплуатации ……………. . Компакт-диск с программным обеспечением и справочными материалами. . . . 1 шт. 4 шт. 1 шт.
! НОВОЕ Полевая экспресс-лаборатория химического анализа воды «НКВ-12» Предназначена для определения основных показателей качества воды и состава водных вытяжек в полевых и лабораторных условиях по 24 показателям. Методы: органолептический, визуальноколориметрический, фотоколориметрический, титриметрический, кондуктометрический, потенциометрический, расчетный. Точность анализа - не более ± 25 -30%. Поставляется комплект пополнения. Сертификаты/свидетельства: § Аттестация МВИ § Патент РФ № 96342

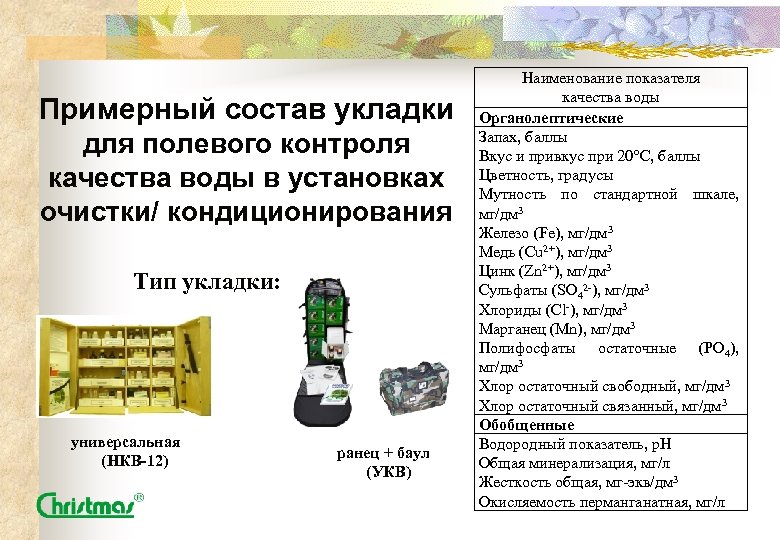

Примерный состав укладки для полевого контроля качества воды в установках очистки/ кондиционирования Тип укладки: универсальная (НКВ-12) ранец + баул (УКВ) Наименование показателя качества воды Органолептические Запах, баллы Вкус и привкус при 20°С, баллы Цветность, градусы Мутность по стандартной шкале, мг/дм 3 Железо (Fe), мг/дм 3 Медь (Сu 2+), мг/дм 3 Цинк (Zn 2+), мг/дм 3 Сульфаты (SO 42 -), мг/дм 3 Хлориды (Сl-), мг/дм 3 Марганец (Мn), мг/дм 3 Полифосфаты остаточные (РО 4), мг/дм 3 Хлор остаточный свободный, мг/дм 3 Хлор остаточный связанный, мг/дм 3 Обобщенные Водородный показатель, р. Н Общая минерализация, мг/л Жесткость общая, мг-экв/дм 3 Окисляемость перманганатная, мг/л

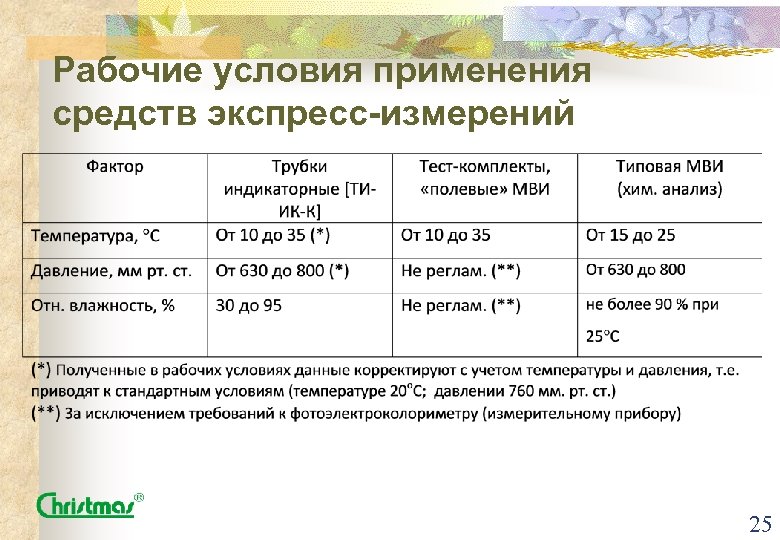

Рабочие условия применения средств экспресс-измерений 25

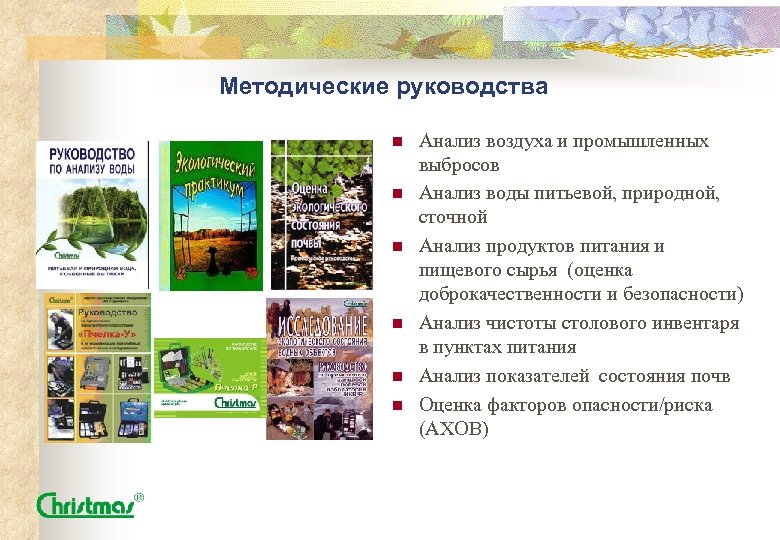

Методические руководства n n n Анализ воздуха и промышленных выбросов Анализ воды питьевой, природной, сточной Анализ продуктов питания и пищевого сырья (оценка доброкачественности и безопасности) Анализ чистоты столового инвентаря в пунктах питания Анализ показателей состояния почв Оценка факторов опасности/риска (АХОВ)

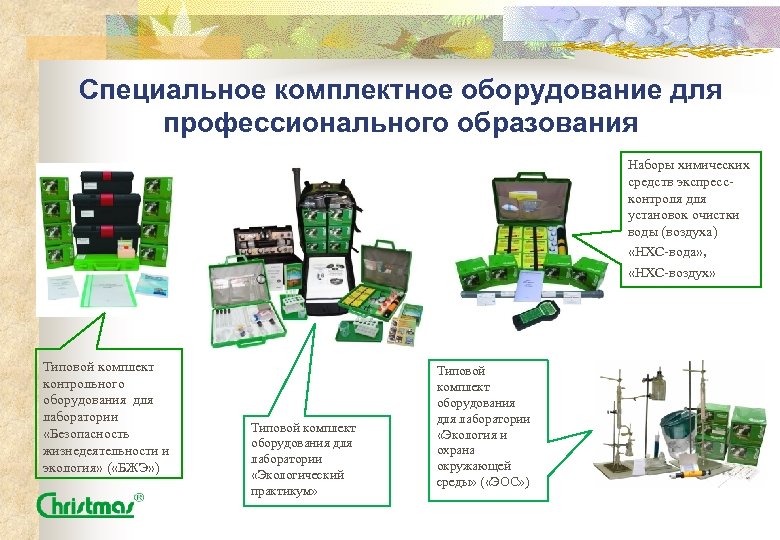

Специальное комплектное оборудование для профессионального образования Наборы химических средств экспрессконтроля для установок очистки воды (воздуха) «НХС-вода» , «НХС-воздух» Типовой комплект контрольного оборудования для лаборатории «Безопасность жизнедеятельности и экология» ( «БЖЭ» ) Типовой комплект оборудования для лаборатории «Экологический практикум» Типовой комплект оборудования для лаборатории «Экология и охрана окружающей среды» ( «ЭОС» )
Актуальность применения средств экспресс-анализа n n n n Оснащение не требует капитальных затрат на создание аналитических лабораторий, специальных пунктов технического контроля и т. п. Рациональное сочетание химических и приборных методов контроля Оптимальный уровень решения задач по вектору «цена-качество» в минимальное время, что нередко является определяющим для систем безопасности и контроля Высокая производительность по анализам Особенно остро - в условиях потенциально возможных ситуаций, связанных с наличием токсичных и сильнодействующих веществ, в условиях ЧС. Простота используемых средств и систем, достигаемая без ущерба для показателей надежности, экспрессности, функциональности: способность большого количества персонала к правильному применению соответствующего оборудования При широком внедрении эффект приобретает характер, масштабы которого сопоставимы с эффектом от внедрения крупных инвестиционных программ.

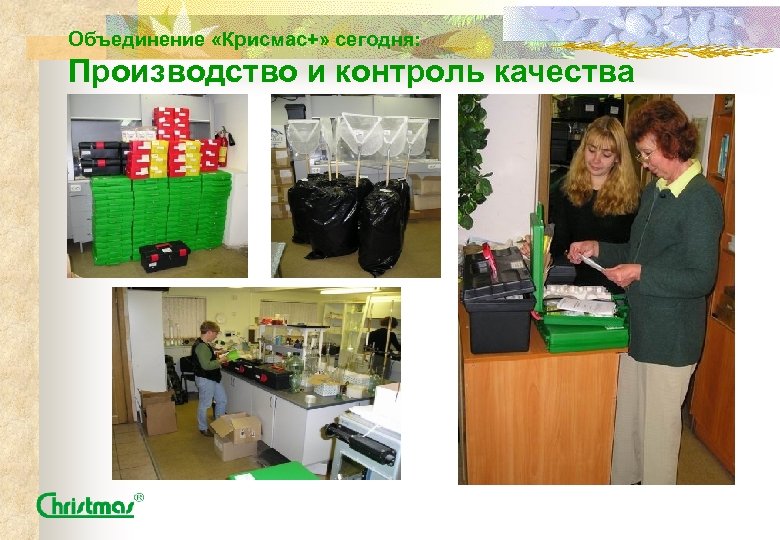

Объединение «Крисмас+» сегодня: Производство и контроль качества
Научно-производственное объединение ЗАО «Крисмас+» Учебный центр ЗАО «Крисмас+» :
ЗАО «Крисмас+» : комплексное оснащение лабораторий n n n n n Полевые лаборатории, тест-комплекты, индикаторные трубки, тестсистемы Мини-экспресс-лаборатории , ранцевые укладки Приборы и тестеры (контроль воздуха, промвыбросов, природных и сточных вод, пищевых продуктов, технологический контроль) Оснащение практикумов и учебных исследований Мебель для кабинетов и лабораторий Лабораторная посуда, принадлежности Общелабораторное и вспомогательное оборудование Аналитические и спектральные приборы Расходные материалы Нормативная документация и др.

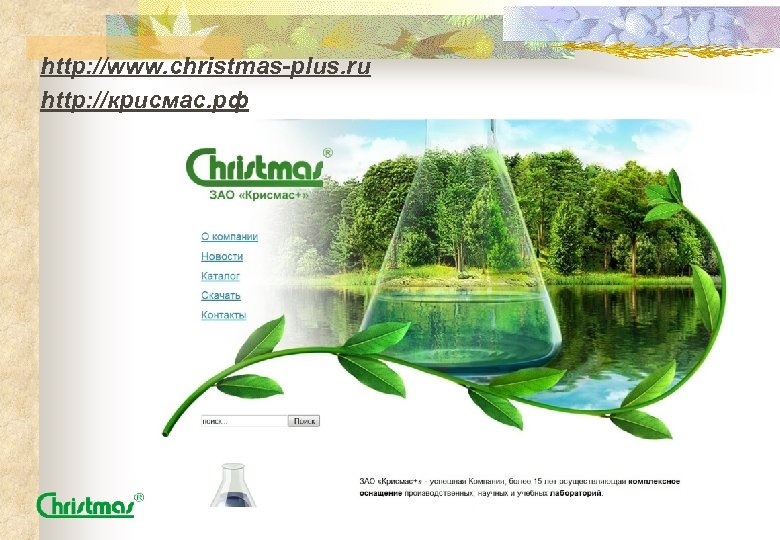

http: //www. christmas-plus. ru http: //крисмас. рф
