Научно-производственная компания Signnet Electric Приазовский государственный технический университет Автоматизированная система управления городским наружным освещением Комплекс S 81 «Циклон» Докладчик к. т. н. , доц. Дьяченко М. Д. www. azovsvet. com. ua

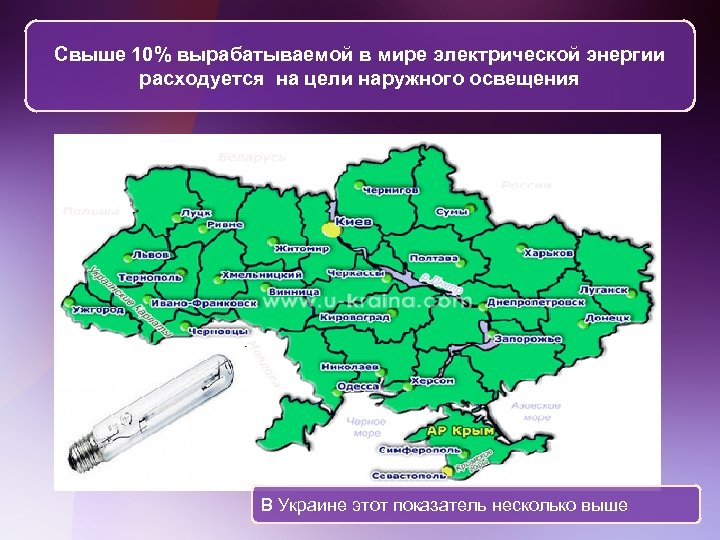

Свыше 10% вырабатываемой в мире электрической энергии расходуется на цели наружного освещения В Украине этот показатель несколько выше

Это обусловлено: • Нерациональным построением сетей наружного освещения; • Игнорирование уровня естественной освещенности; • Не точным соблюдением графика управления наружным освещением; • Применением неэффективной осветительной и пускорегулирующей аппаратуры.

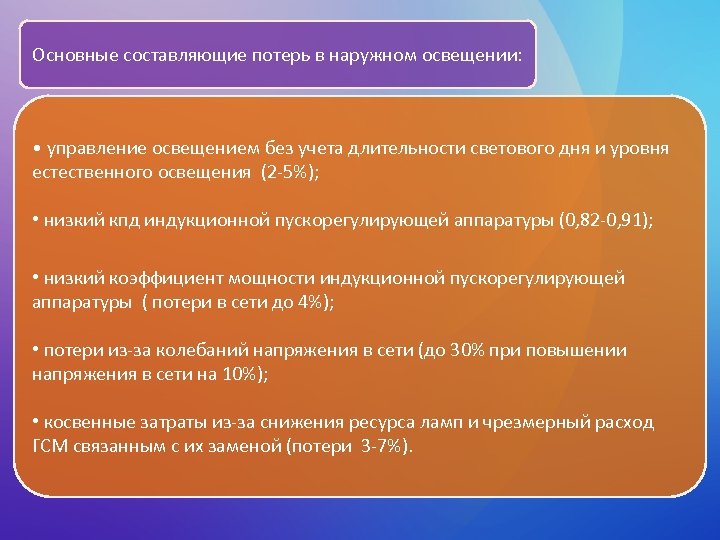

Основные составляющие потерь в наружном освещении: • управление освещением без учета длительности светового дня и уровня естественного освещения (2 -5%); • низкий кпд индукционной пускорегулирующей аппаратуры (0, 82 -0, 91); • низкий коэффициент мощности индукционной пускорегулирующей аппаратуры ( потери в сети до 4%); • потери из-за колебаний напряжения в сети (до 30% при повышении напряжения в сети на 10%); • косвенные затраты из-за снижения ресурса ламп и чрезмерный расход ГСМ связанным с их заменой (потери 3 -7%).

Комплексное решение в наружном освещении АСУНО S 81 «Циклон»

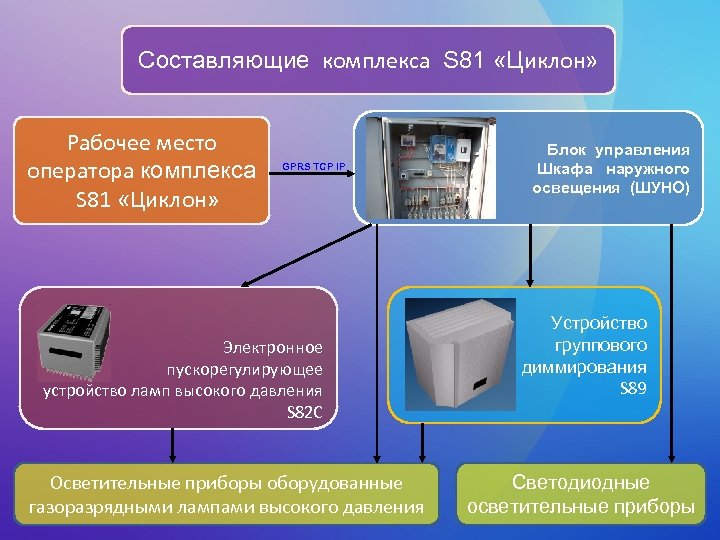

Составляющие комплекса S 81 «Циклон» Рабочее место оператора комплекса S 81 «Циклон» GPRS TCP IP Электронное пускорегулирующее устройство ламп высокого давления S 82 C Осветительные приборы оборудованные газоразрядными лампами высокого давления Блок управления Шкафа наружного освещения (ШУНО) Устройство группового диммирования S 89 Светодиодные осветительные приборы

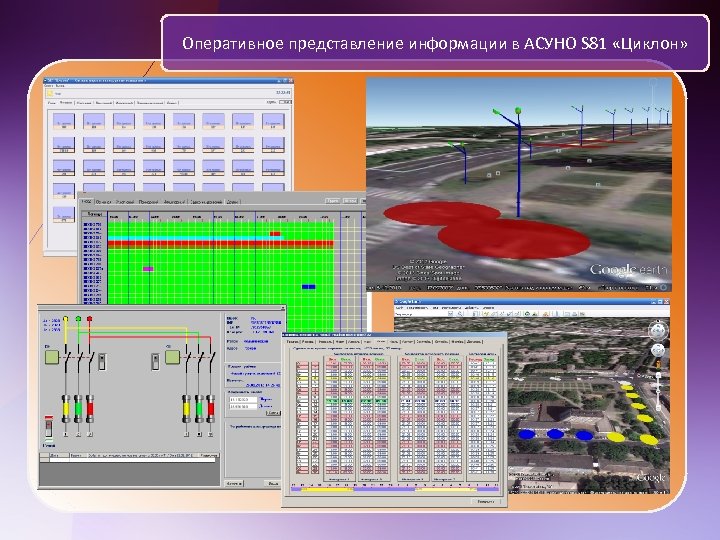

Оперативное представление информации в АСУНО S 81 «Циклон»

Электронный балласт S 82 c с функциями интеллектуального управляемого диммирования Типовое собственное потребление Эм. ПРА при стабильном напряжении сети в 220 В составляет: 70 Вт - 14 Вт; 100 Вт - 16 Вт 250 Вт - 31 Вт. • Собственное потребление при напряжении сети 170÷ 260 В составляет 4 Вт; • Плавный разогрев лампы; • Дистанционное регулирование светоотдачи от 100 до 40% • Блокировка питания при напряжении 400 В.

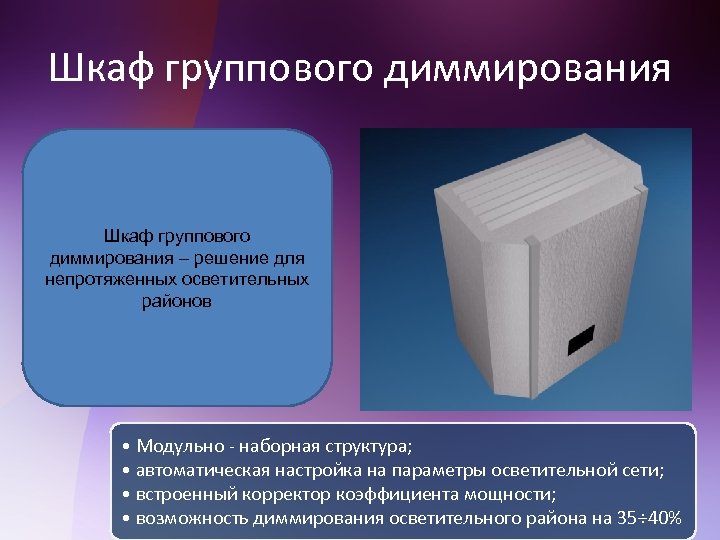

Шкаф группового диммирования – решение для непротяженных осветительных районов • Модульно - наборная структура; • автоматическая настройка на параметры осветительной сети; • встроенный корректор коэффициента мощности; • возможность диммирования осветительного района на 35÷ 40%

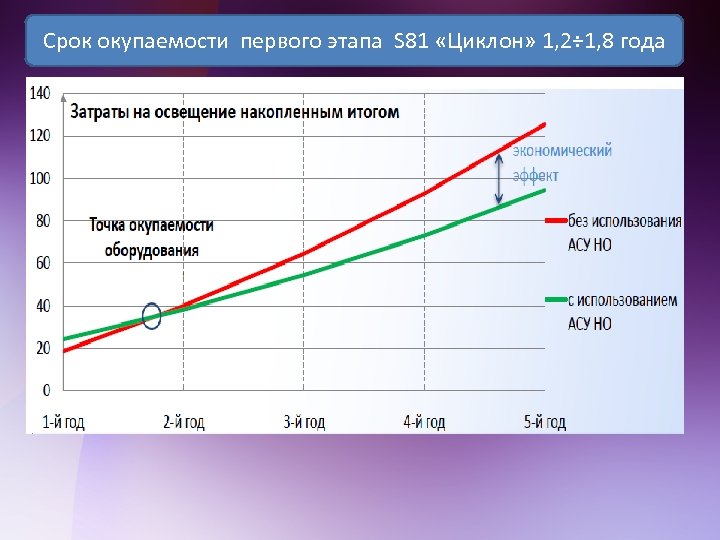

Срок окупаемости первого этапа S 81 «Циклон» 1, 2÷ 1, 8 года

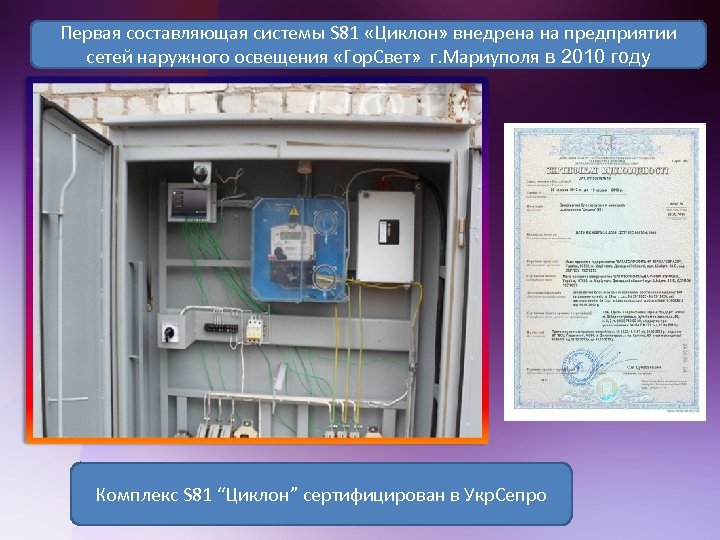

Первая составляющая системы S 81 «Циклон» внедрена на предприятии сетей наружного освещения «Гор. Свет» г. Мариуполя в 2010 году Комплекс S 81 “Циклон” сертифицирован в Укр. Сепро

Развитие АСУНО S 81 «Циклон»

Интеллектуальная система управления наружным освещением ИСУНО S 93 «Тайфун» Signnet Electric

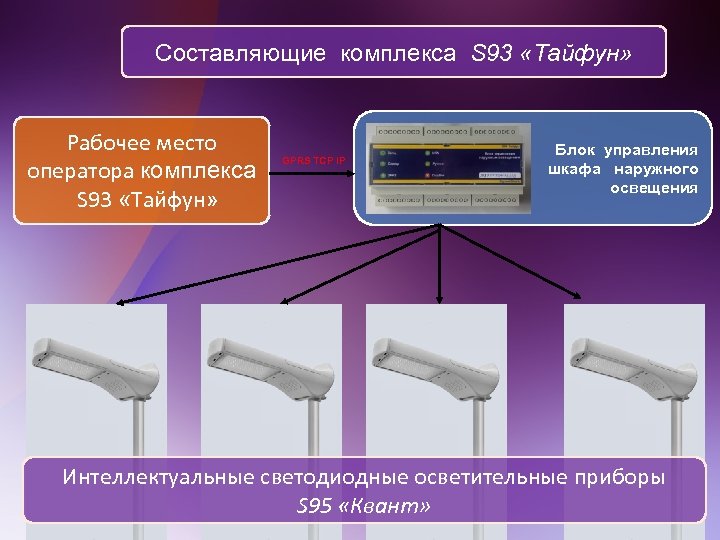

Составляющие комплекса S 93 «Тайфун» Рабочее место оператора комплекса S 93 «Тайфун» GPRS TCP IP Блок управления шкафа наружного освещения Интеллектуальные светодиодные осветительные приборы S 95 «Квант»

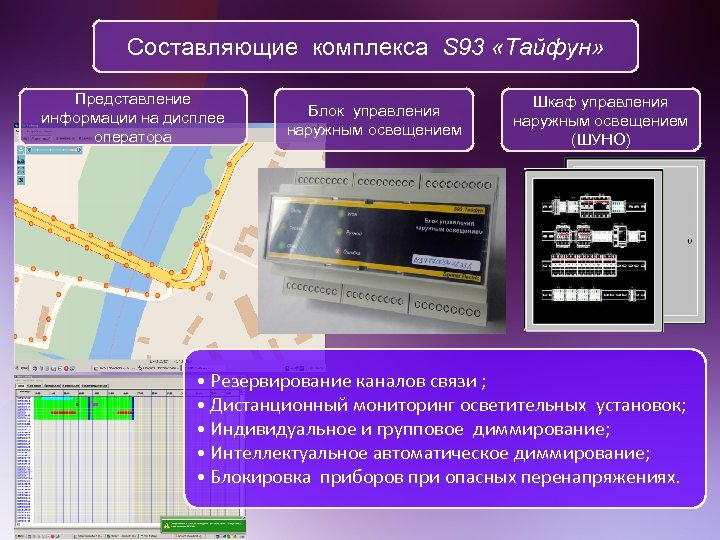

Составляющие комплекса S 93 «Тайфун» Представление информации на дисплее оператора Блок управления наружным освещением Шкаф управления наружным освещением (ШУНО) • Резервирование каналов связи ; • Дистанционный мониторинг осветительных установок; • Индивидуальное и групповое диммирование; • Интеллектуальное автоматическое диммирование; • Блокировка приборов при опасных перенапряжениях.

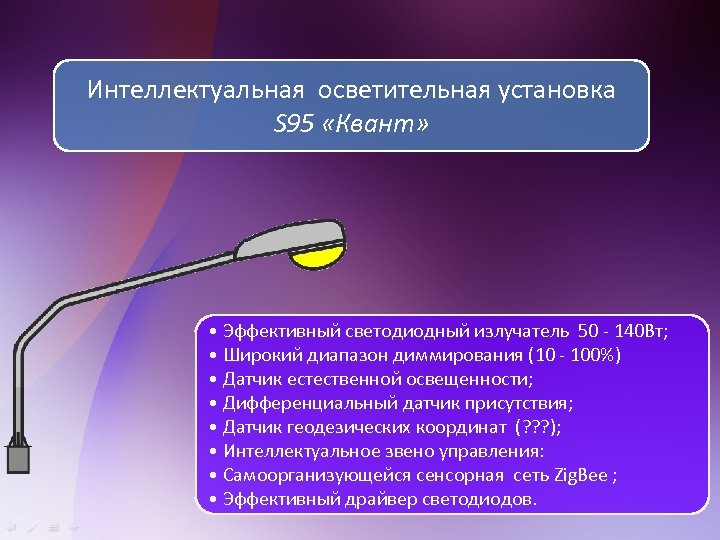

Интеллектуальная осветительная установка S 95 «Квант» • Эффективный светодиодный излучатель 50 - 140 Вт; • Широкий диапазон диммирования (10 - 100%) • Датчик естественной освещенности; • Дифференциальный датчик присутствия; • Датчик геодезических координат (? ? ? ); • Интеллектуальное звено управления: • Самоорганизующейся сенсорная сеть Zig. Bee ; • Эффективный драйвер светодиодов.

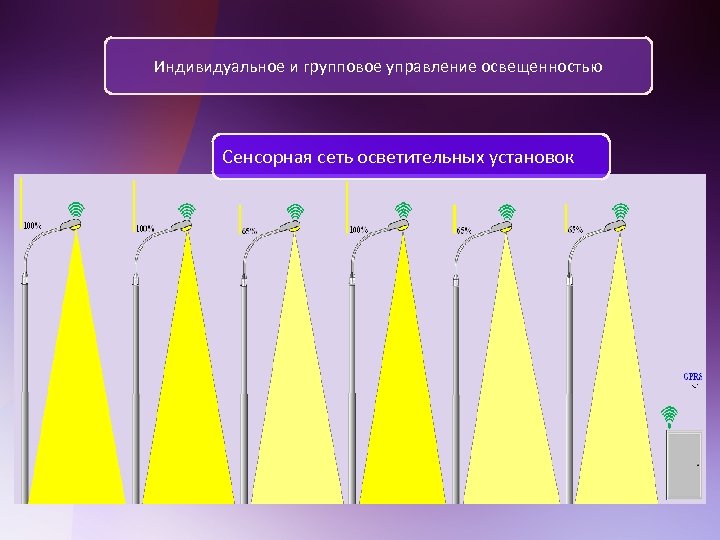

Индивидуальное и групповое управление освещенностью Сенсорная сеть осветительных установок

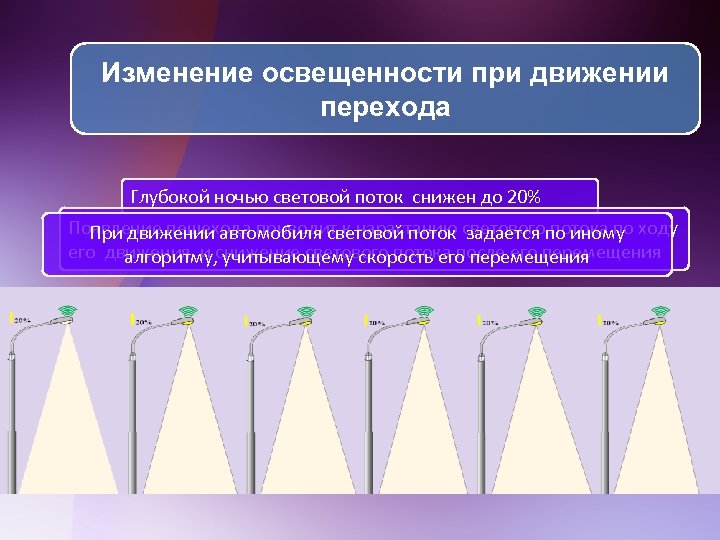

Изменение освещенности при движении перехода Глубокой ночью световой поток снижен до 20% Появление пешехода приводит к нарастанию светового потока по ходу При движении автомобиля световой поток задается по иному его движения и снижение светового потока после его перемещения алгоритму, учитывающему скорость его перемещения

Спасибо за внимание!
