НАУЧНО-ПРАКТИЧЕСКАЯ ЛЕТНЯЯ ШКОЛА «МОЛОДОГО ИНЖЕНЕРА – ИСЛЕДОВАТЕЛЯ» Разработка комплекса средств ОМП на ВЛ 110 -500 к. В

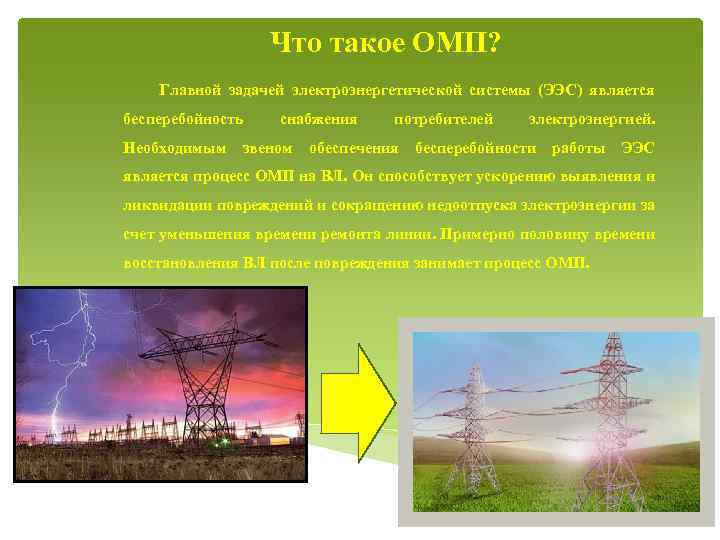

Что такое ОМП? Главной задачей электроэнергетической системы (ЭЭС) является бесперебойность Необходимым снабжения звеном потребителей обеспечения электроэнергией. бесперебойности работы ЭЭС является процесс ОМП на ВЛ. Он способствует ускорению выявления и ликвидации повреждений и сокращению недоотпуска электроэнергии за счет уменьшения времени ремонта линии. Примерно половину времени восстановления ВЛ после повреждения занимает процесс ОМП.
Методы применяемые в ОМП

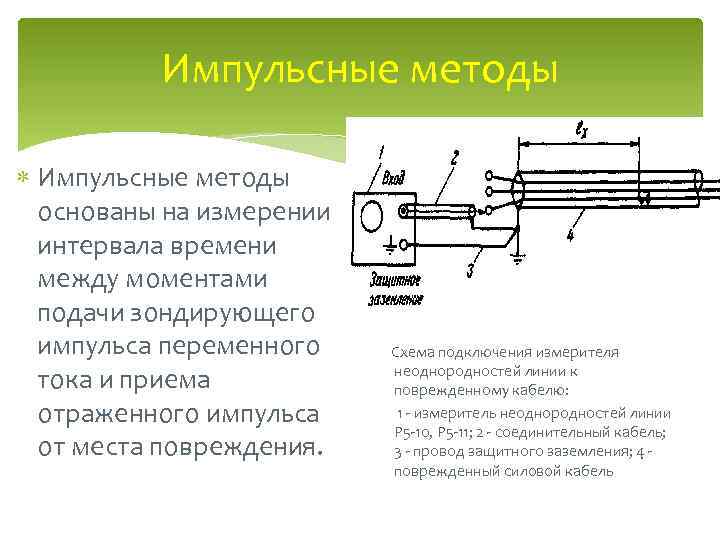

Импульсные методы основаны на измерении интервала времени между моментами подачи зондирующего импульса переменного тока и приема отраженного импульса от места повреждения. Схема подключения измерителя неоднородностей линии к поврежденному кабелю: 1 - измеритель неоднородностей линии Р 5 -10, Р 5 -11; 2 - соединительный кабель; 3 - провод защитного заземления; 4 поврежденный силовой кабель

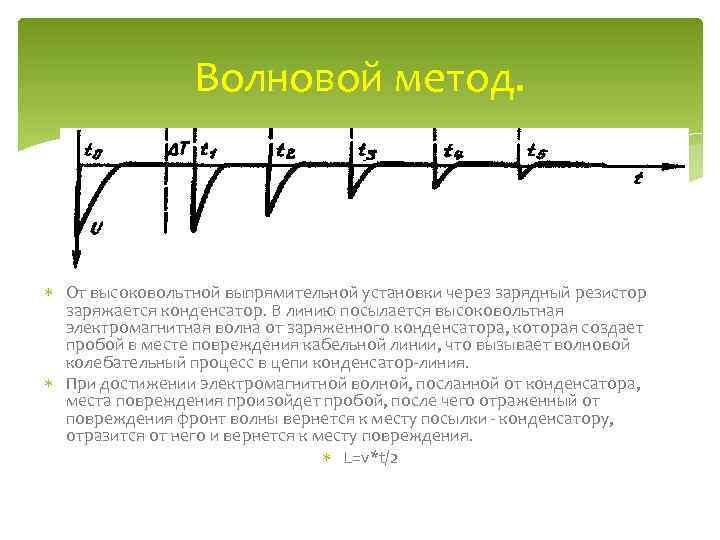

Волновой метод. От высоковольтной выпрямительной установки через зарядный резистор заряжается конденсатор. В линию посылается высоковольтная электромагнитная волна от заряженного конденсатора, которая создает пробой в месте повреждения кабельной линии, что вызывает волновой колебательный процесс в цепи конденсатор-линия. При достижении электромагнитной волной, посланной от конденсатора, места повреждения произойдет пробой, после чего отраженный от повреждения фронт волны вернется к месту посылки - конденсатору, отразится от него и вернется к месту повреждения. L=v*t/2
Локационный метод Локационный искатель подключают с помощью изолирующих штанг поочередно к проводам отключенной и заземленной со всех сторон линии. Затем со стороны подстанции, на которой производится проверка, с линии снимают заземление и в линию посылают электрический импульс. В месте повреждения импульс отражается от неоднородности волнового сопротивления и возвращается к началу линии. L=v*t/2 Измерения локационных искателем на воздушной линии: 1 - провод проверяемой линии; 2 - изолирующая штанга; 3 - измерительная шина; 4 - стационарный заземлитель, 5 - защитный разрядник; 6 защитный конденсатор; 7 - индуктивность; 8 перекидной рубильник; 9 - локационный искатель.
Дистанционные Вид линии Наименование Фиксирующие омметры; ВЛ 110500 к. В Тип аппаратуры Топографические Наименование ИМФ-3 С(Р), МФИ Указатели опоры с -1, МИР-1 и др. поврежденной ФИП, ФИП-1, ФИП изоляцией; Фиксирующие -2, ЛИФП, ИМФ-2 амперметры и и др. вольтметры; Указатели АЛИ и НЛИ. гирлянды с Локационные поврежденной искатели; изоляцией; МП терминалы Подсистемы РЗи. А с функцией интегрированных ОМП и систем управления; осциллографом Цифровые REMI? АУРА-8, -16 осциллографы и и др. регистраторы; Тип аппаратуры Аналоги УПИ-1 Аналоги УПГ 1 М

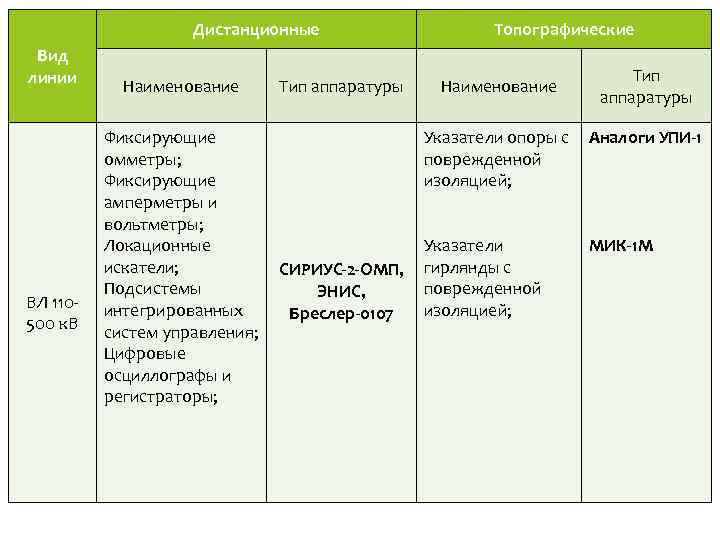

Дистанционные Вид линии ВЛ 110500 к. В Наименование Фиксирующие омметры; Фиксирующие амперметры и вольтметры; Локационные искатели; Подсистемы интегрированных систем управления; Цифровые осциллографы и регистраторы; Тип аппаратуры Топографические Наименование Тип аппаратуры Указатели опоры с поврежденной изоляцией; СИРИУС-2 -ОМП, ЭНИС, Бреслер-0107 Аналоги УПИ-1 Указатели гирлянды с поврежденной изоляцией; МИК-1 М
ОМП по параметрам аварийного режима Методы ОМП по ПАР основаны на измерениях параметров аварийного режима. Двухсторонние методы ОМП по ПАР, основанные на теории многополюсников, предполагают наличие полной и синхронизированной информации с двух концов линии. Для этого необходимы установка фиксирующих приборов с двух концов поврежденной линии, средства или методы синхронизации, а также наличие каналов связи. Одностороннее ОМП по ПАР основаны на решении уравнения петли КЗ или использовании модели линии и требуют наличия параметров аварийного режима с одного конца поврежденной линии. Для их реализации достаточно наличия одного фиксирующего прибора на одном из концов ЛЭП.
Направления ОМП по ПАР Программные комплексы ОМП В качестве входной информации используют аварийные осциллограммы переходного процесса в момент появления замыкания на ВЛ. Такие ОМП устанавливаются на отдельных ЭВМ, способны работать с осциллограммами, полученными от любых микропроцессорных терминалов (РЗА, ПА, РАС и др. ) и на линиях любой конфигурации Для расчетов используется модель линии, которые легко адаптируются к изменению параметров и режимов работы ВЛ. Аппаратные устройств ОМП В качестве входной информации используют собственные осциллограммы, благодаря чему становятся независимыми от других терминалов. Результаты расчетов не зависят от квалификации диспетчера.

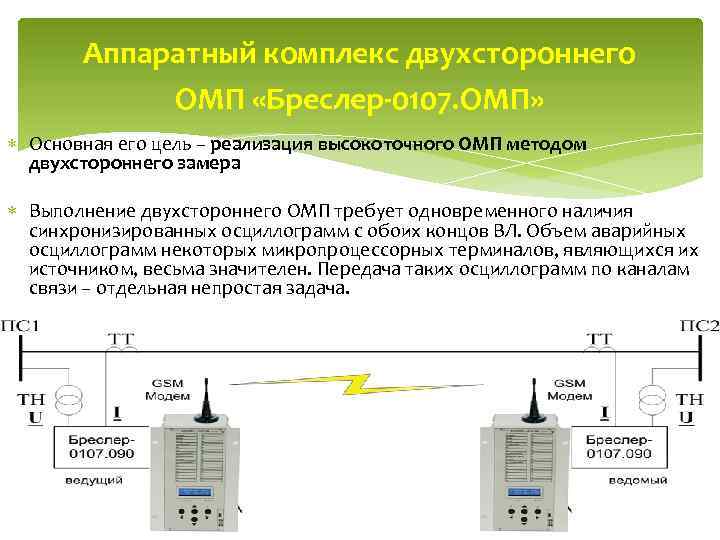

Аппаратный комплекс двухстороннего ОМП «Бреслер-0107. ОМП» Основная его цель – реализация высокоточного ОМП методом двухстороннего замера Выполнение двухстороннего ОМП требует одновременного наличия синхронизированных осциллограмм с обоих концов ВЛ. Объем аварийных осциллограмм некоторых микропроцессорных терминалов, являющихся их источником, весьма значителен. Передача таких осциллограмм по каналам связи – отдельная непростая задача.

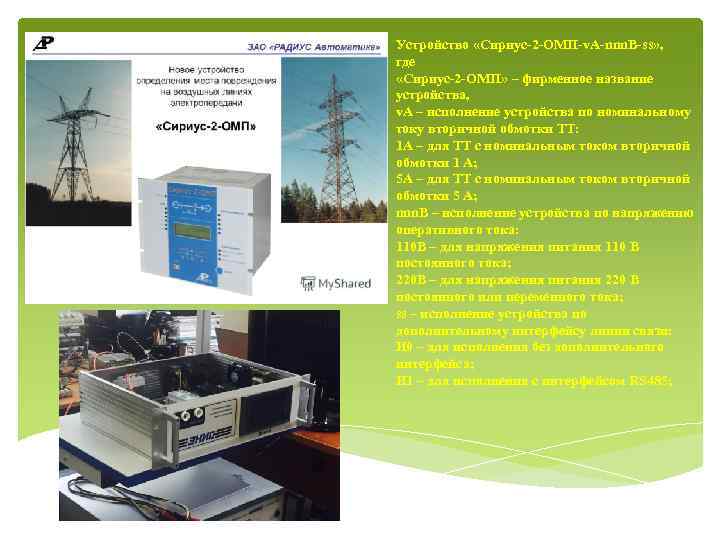

Устройство «Сириус-2 -ОМП-v. A-nnn. B-ss» , где «Сириус-2 -ОМП» – фирменное название устройства, v. A – исполнение устройства по номинальному току вторичной обмотки ТТ: 1 A – для ТТ с номинальным током вторичной обмотки 1 А; 5 A – для ТТ с номинальным током вторичной обмотки 5 А; nnn. B – исполнение устройства по напряжению оперативного тока: 110 В – для напряжения питания 110 В постоянного тока; 220 В – для напряжения питания 220 В постоянного или переменного тока; ss – исполнение устройства по дополнительному интерфейсу линии связи: И 0 – для исполнения без дополнительного интерфейса; И 1 – для исполнения с интерфейсом RS 485;
Заключение В ходе выполнения данной работы пришел к заключению. Что каждый из методов ОМП имеет свои плюсы и минусы, однако наиболее совершенными являются методы ОМП по ПАР, т. к. они являются наиболее точными, не требуют участия человека в осуществлении расчетов и полностью автоматизированы. Внедрение в ЭЭС средств ОМП необходимо учитывать несколько критериев, а именно: Климатические условия региона на котором будет введено ОМП; Интенсивность роста древесно - кустарниковой растительности(ДКР); Топографическое расположение воздушных линий;
СПАСИБО ЗА ВНИМАНИЕ!
