Научно-методическое обеспечение работ по созданию комплексной системы мониторинга за состоянием защиты населения на радиоактивно загрязненных территориях (КСМ - ЗН)
Институт проблем безопасного развития атомной энергетики Российской академии наук (ИБРАЭ РАН) Научно-методическое обеспечение работ по созданию комплексной системы мониторинга за состоянием защиты населения на радиоактивно загрязненных территориях (КСМ - ЗН) Государственный контракт № 3/1008600 -015 от « 05» августа 2011 г. Федеральная целевая программа «Преодоление последствий радиационных аварий на период до 2015 г. » Пункт 2. 2 -11/А 11 -13 Плана научно-технической деятельности МЧС России на 2011 -2013 гг. Москва , ноябрь 2011 г.

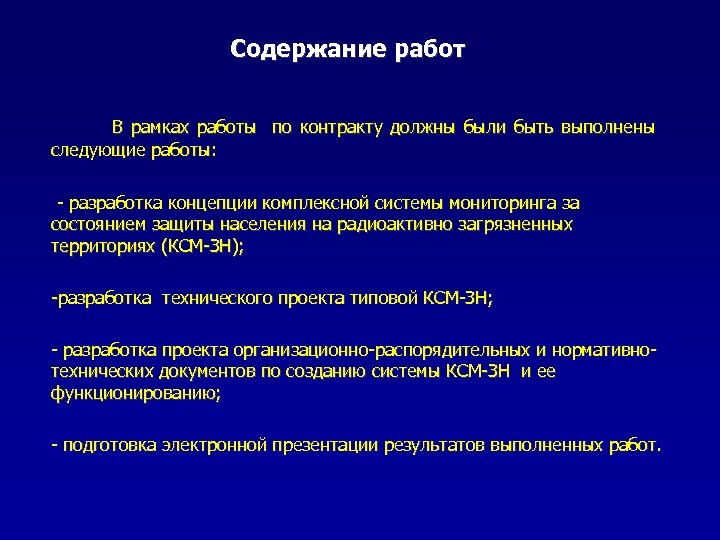

Содержание работ В рамках работы по контракту должны были быть выполнены следующие работы: - разработка концепции комплексной системы мониторинга за состоянием защиты населения на радиоактивно загрязненных территориях (КСМ-ЗН); -разработка технического проекта типовой КСМ-ЗН; - разработка проекта организационно-распорядительных и нормативнотехнических документов по созданию системы КСМ-ЗН и ее функционированию; - подготовка электронной презентации результатов выполненных работ.

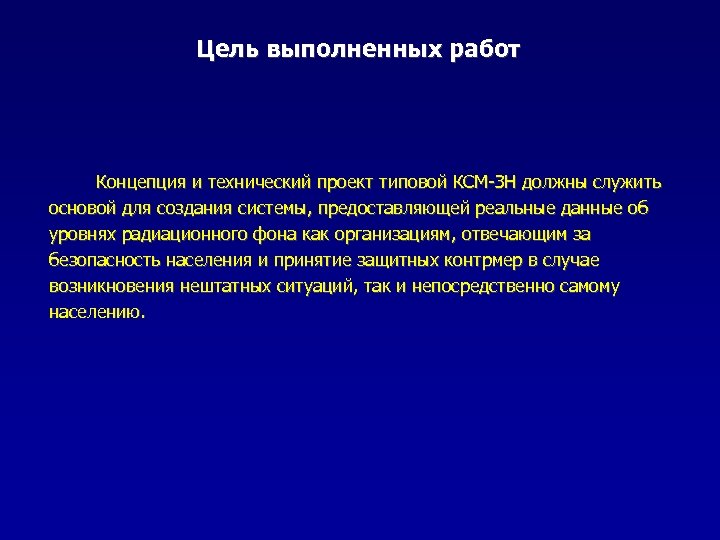

Цель выполненных работ Концепция и технический проект типовой КСМ-ЗН должны служить основой для создания системы, предоставляющей реальные данные об уровнях радиационного фона как организациям, отвечающим за безопасность населения и принятие защитных контрмер в случае возникновения нештатных ситуаций, так и непосредственно самому населению.
Концепция КСМ-ЗН Анализ итогов многолетней работы по преодолению последствий аварии на ЧАЭС указывает на необходимость создания действенной системы защиты населения на радиоактивно загрязненных территориях с изменением приоритетов этой работы в сторону автоматизации процессов контроля радиационной обстановки, а также максимального формирования у населения знаний, умений и навыков действий в чрезвычайных ситуациях радиационного характера, информирования о состоянии радиационной обстановки в конкретный момент времени и преодоления психологического груза.

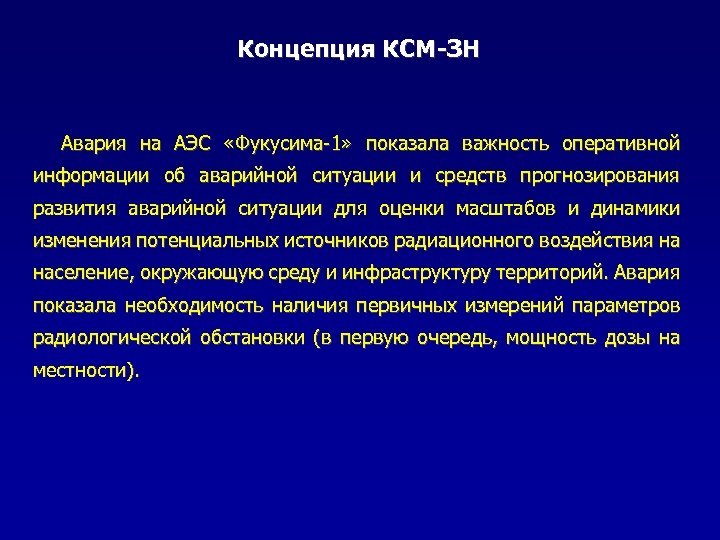

Концепция КСМ-ЗН Авария на АЭС «Фукусима-1» показала важность оперативной информации об аварийной ситуации и средств прогнозирования развития аварийной ситуации для оценки масштабов и динамики изменения потенциальных источников радиационного воздействия на население, окружающую среду и инфраструктуру территорий. Авария показала необходимость наличия первичных измерений параметров радиологической обстановки (в первую очередь, мощность дозы на местности).
Концепция КСМ-ЗН Автоматизированный контроль радиационной обстановки на территории РФ в целом весьма важен, учитывая крайне высокие социально-экономические риски в случае возникновения даже самых незначительных радиационных инцидентов. Особенно в тех случаях, когда органы исполнительной власти оказываются неготовыми адекватно и своевременно ситуацию, оказываются реагировать лишенными на даже складывающуюся самой информации о ситуации на подведомственной территории основной

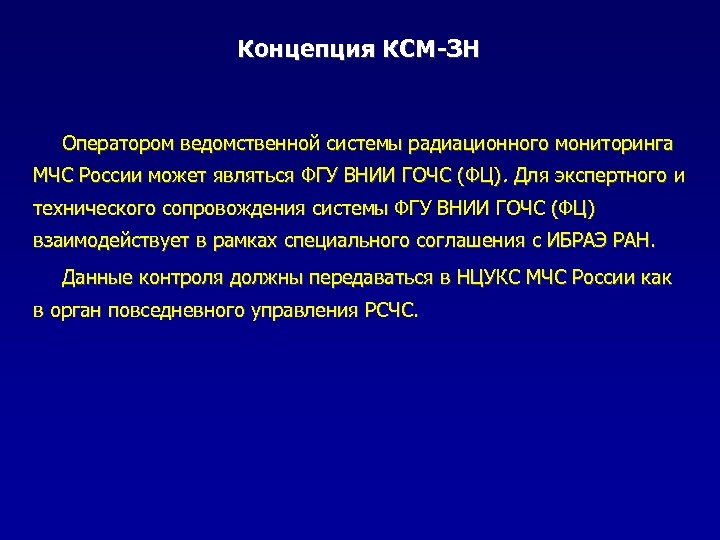

Концепция КСМ-ЗН Оператором ведомственной системы радиационного мониторинга МЧС России может являться ФГУ ВНИИ ГОЧС (ФЦ). Для экспертного и технического сопровождения системы ФГУ ВНИИ ГОЧС (ФЦ) взаимодействует в рамках специального соглашения с ИБРАЭ РАН. Данные контроля должны передаваться в НЦУКС МЧС России как в орган повседневного управления РСЧС.

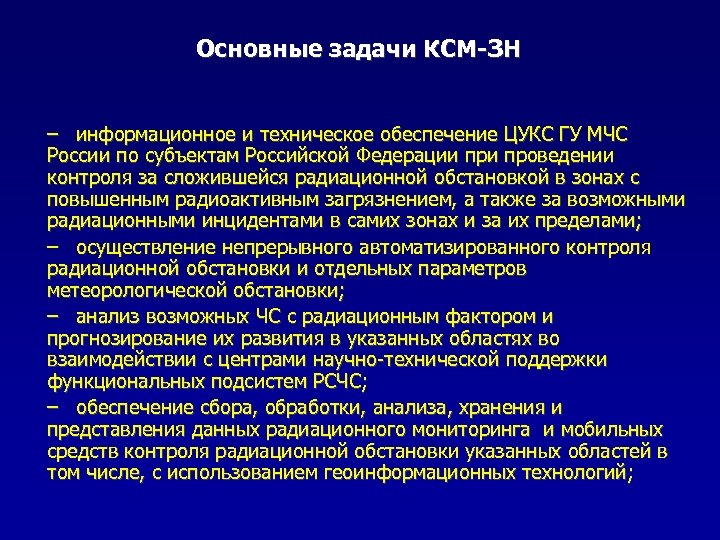

Основные задачи КСМ-ЗН – информационное и техническое обеспечение ЦУКС ГУ МЧС России по субъектам Российской Федерации проведении контроля за сложившейся радиационной обстановкой в зонах с повышенным радиоактивным загрязнением, а также за возможными радиационными инцидентами в самих зонах и за их пределами; – осуществление непрерывного автоматизированного контроля радиационной обстановки и отдельных параметров метеорологической обстановки; – анализ возможных ЧС с радиационным фактором и прогнозирование их развития в указанных областях во взаимодействии с центрами научно-технической поддержки функциональных подсистем РСЧС; – обеспечение сбора, обработки, анализа, хранения и представления данных радиационного мониторинга и мобильных средств контроля радиационной обстановки указанных областей в том числе, с использованием геоинформационных технологий;
Организационно-функциональная структура КСМ-ЗН

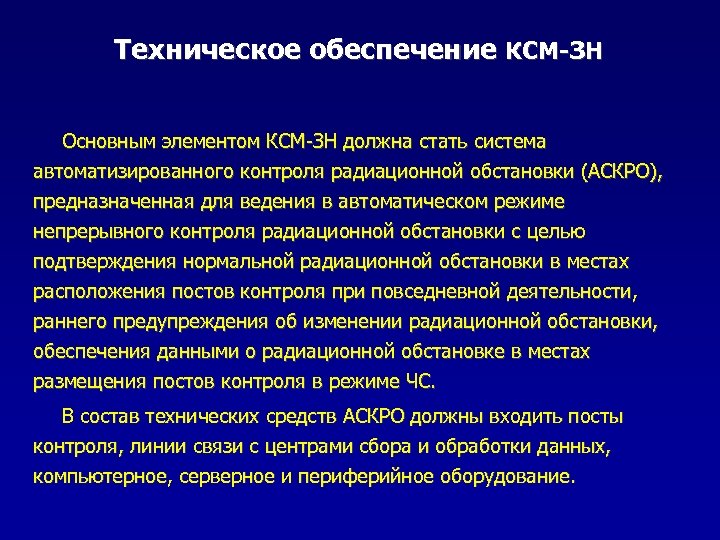

Техническое обеспечение КСМ-ЗН Основным элементом КСМ-ЗН должна стать система автоматизированного контроля радиационной обстановки (АСКРО), предназначенная для ведения в автоматическом режиме непрерывного контроля радиационной обстановки с целью подтверждения нормальной радиационной обстановки в местах расположения постов контроля при повседневной деятельности, раннего предупреждения об изменении радиационной обстановки, обеспечения данными о радиационной обстановке в местах размещения постов контроля в режиме ЧС. В состав технических средств АСКРО должны входить посты контроля, линии связи с центрами сбора и обработки данных, компьютерное, серверное и периферийное оборудование.

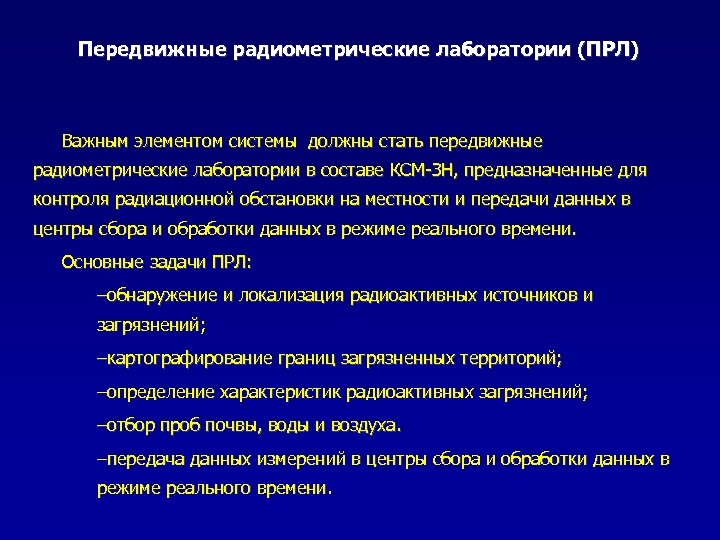

Передвижные радиометрические лаборатории (ПРЛ) Важным элементом системы должны стать передвижные радиометрические лаборатории в составе КСМ-ЗН, предназначенные для контроля радиационной обстановки на местности и передачи данных в центры сбора и обработки данных в режиме реального времени. Основные задачи ПРЛ: –обнаружение и локализация радиоактивных источников и загрязнений; –картографирование границ загрязненных территорий; –определение характеристик радиоактивных загрязнений; –отбор проб почвы, воды и воздуха. –передача данных измерений в центры сбора и обработки данных в режиме реального времени.
Специализированное программное обеспечение КСМ-ЗН В состав специализированного программного обеспечения КСМ-ЗН должны входить: 1) Программно-аппаратный комплекс для моделирования и прогнозирования радиационной обстановки в случае возникновения радиационных инцидентов на основе мезомасштабной лагранжевой траекторной модели атмосферного переноса, обеспечивающей моделирование распространения примесей в атмосфере и выпадений радиоактивных веществ, оценку радиационной обстановки при радиоактивных выбросах (переносе пыли с ветром, площадных пожарах). 2) Электронная система быстрых расчётов для оперативной оценки радиационных последствий аварийных ситуаций

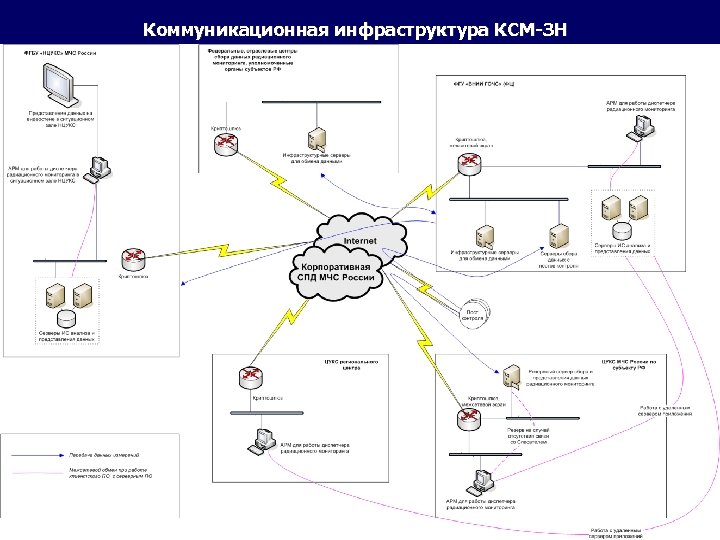

Коммуникационная инфраструктура КСМ-ЗН

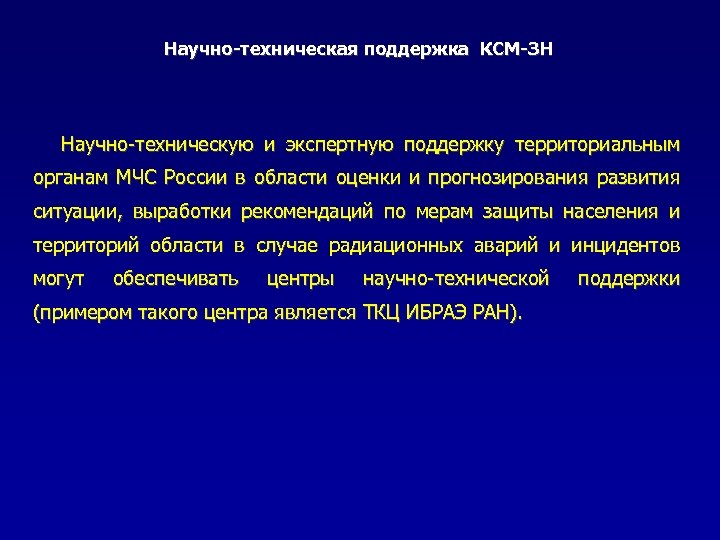

Научно-техническая поддержка КСМ-ЗН Научно-техническую и экспертную поддержку территориальным органам МЧС России в области оценки и прогнозирования развития ситуации, выработки рекомендаций по мерам защиты населения и территорий области в случае радиационных аварий и инцидентов могут обеспечивать центры научно-технической (примером такого центра является ТКЦ ИБРАЭ РАН). поддержки

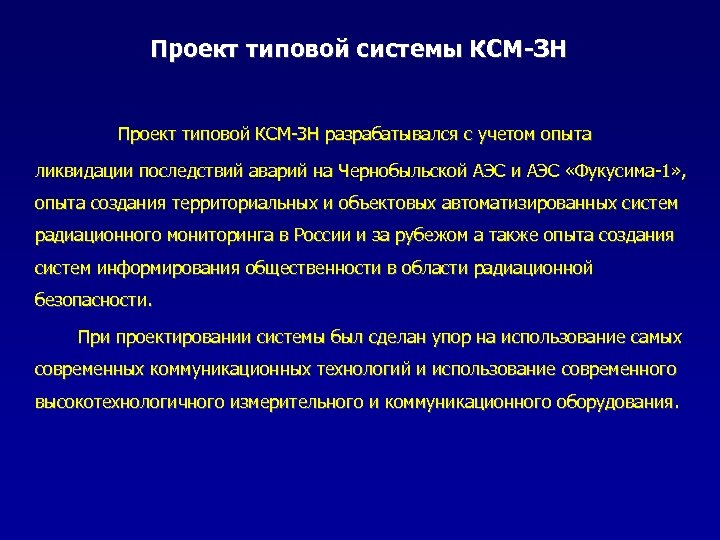

Проект типовой системы КСМ-ЗН Проект типовой КСМ-ЗН разрабатывался с учетом опыта ликвидации последствий аварий на Чернобыльской АЭС и АЭС «Фукусима-1» , опыта создания территориальных и объектовых автоматизированных систем радиационного мониторинга в России и за рубежом а также опыта создания систем информирования общественности в области радиационной безопасности. При проектировании системы был сделан упор на использование самых современных коммуникационных технологий и использование современного высокотехнологичного измерительного и коммуникационного оборудования.

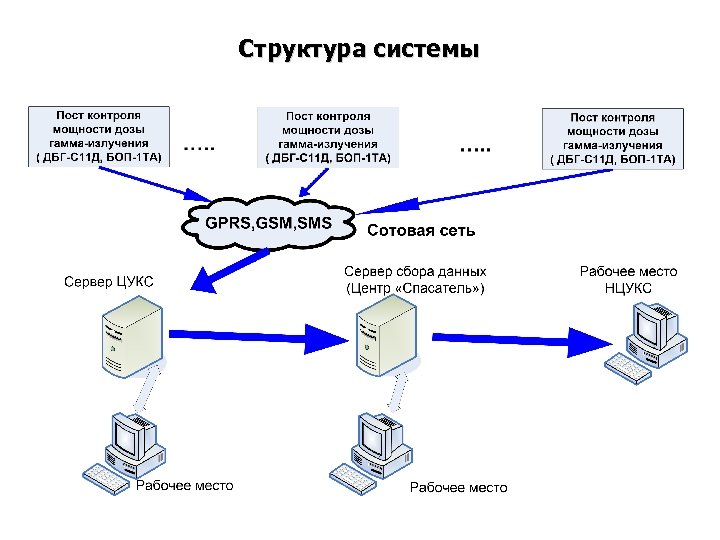

Структура системы

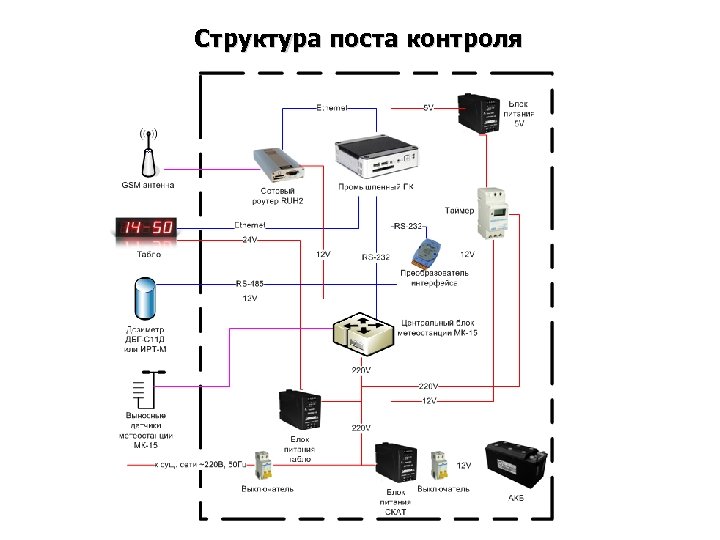

Структура поста контроля

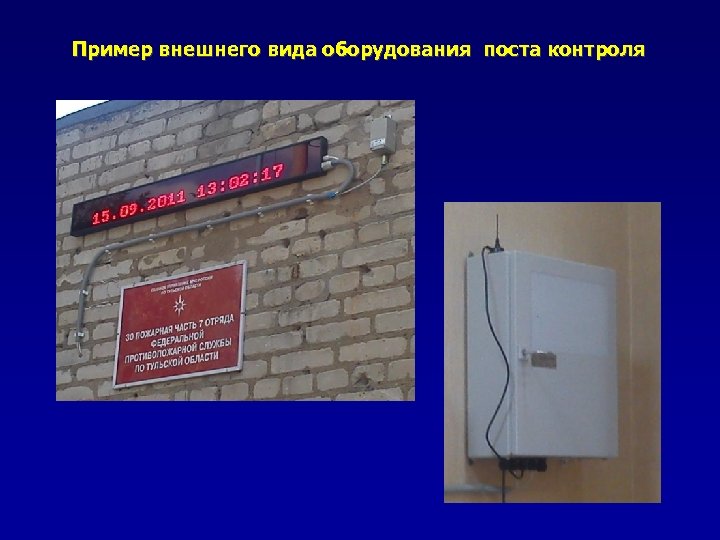

Пример внешнего вида оборудования поста контроля

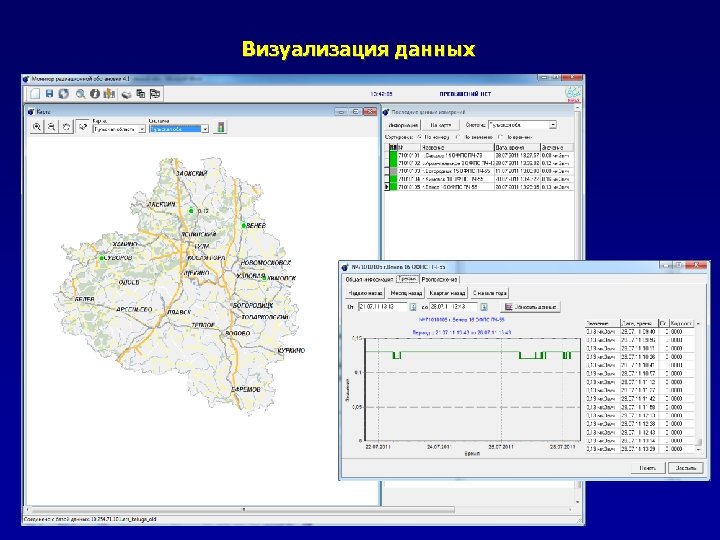

Визуализация данных

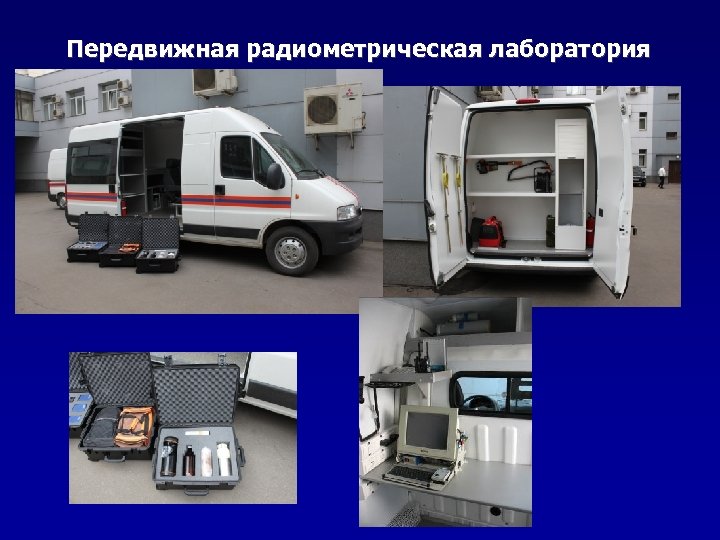

Передвижная радиометрическая лаборатория

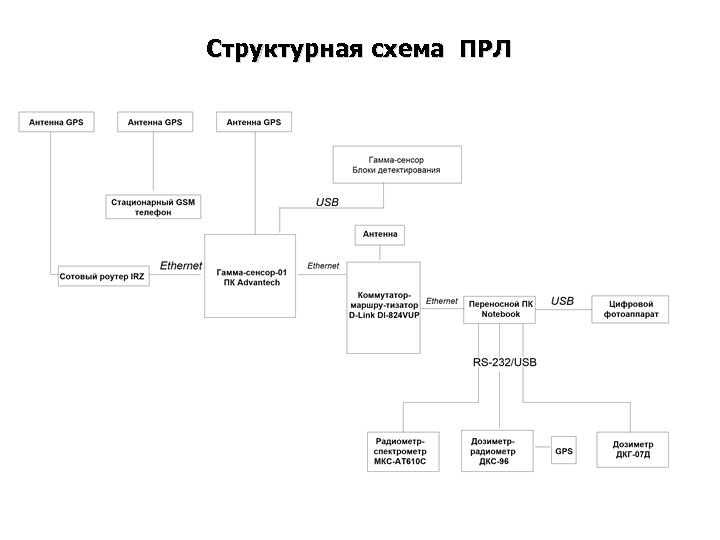

Структурная схема ПРЛ

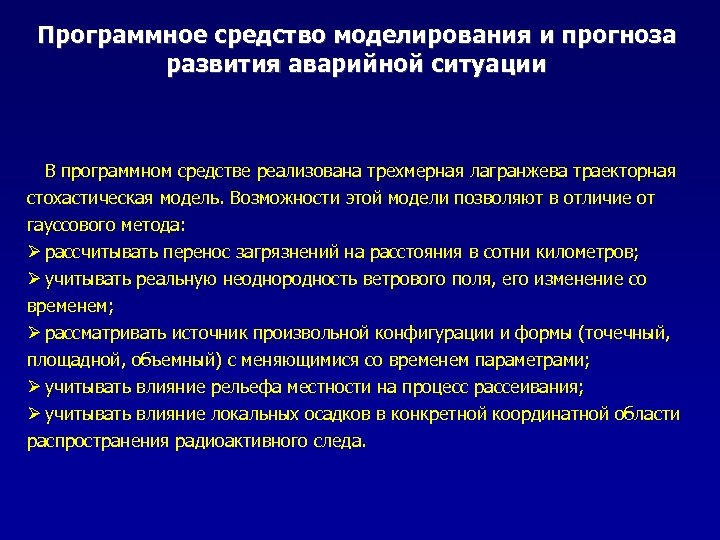

Программное средство моделирования и прогноза развития аварийной ситуации В программном средстве реализована трехмерная лагранжева траекторная стохастическая модель. Возможности этой модели позволяют в отличие от гауссового метода: Ø рассчитывать перенос загрязнений на расстояния в сотни километров; Ø учитывать реальную неоднородность ветрового поля, его изменение со временем; Ø рассматривать источник произвольной конфигурации и формы (точечный, площадной, объемный) с меняющимися со временем параметрами; Ø учитывать влияние рельефа местности на процесс рассеивания; Ø учитывать влияние локальных осадков в конкретной координатной области распространения радиоактивного следа.
Пример моделирования и прогноза Оценка последствий горения лесов на радиоактивно-загрязнённой местности

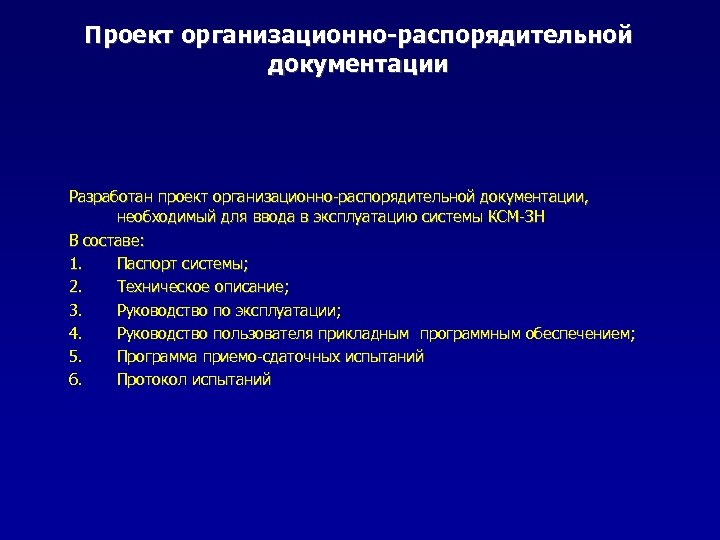

Проект организационно-распорядительной документации Разработан проект организационно-распорядительной документации, необходимый для ввода в эксплуатацию системы КСМ-ЗН В составе: 1. Паспорт системы; 2. Техническое описание; 3. Руководство по эксплуатации; 4. Руководство пользователя прикладным программным обеспечением; 5. Программа приемо-сдаточных испытаний 6. Протокол испытаний

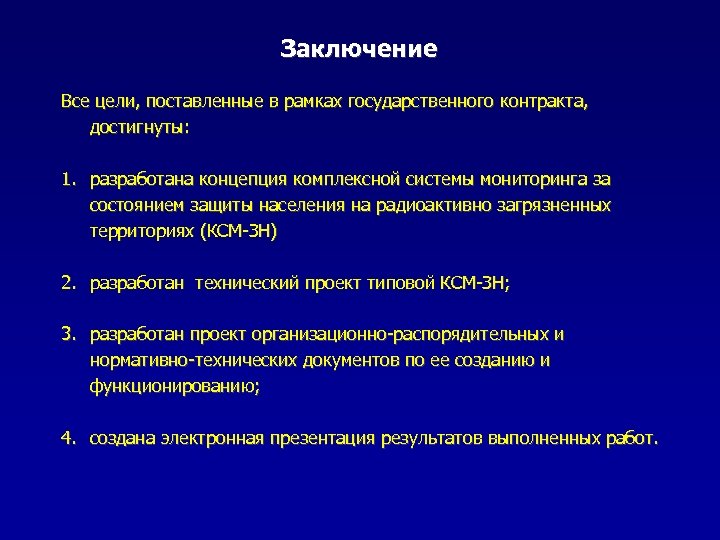

Заключение Все цели, поставленные в рамках государственного контракта, достигнуты: 1. разработана концепция комплексной системы мониторинга за состоянием защиты населения на радиоактивно загрязненных территориях (КСМ-ЗН) 2. разработан технический проект типовой КСМ-ЗН; 3. разработан проект организационно-распорядительных и нормативно-технических документов по ее созданию и функционированию; 4. создана электронная презентация результатов выполненных работ.
