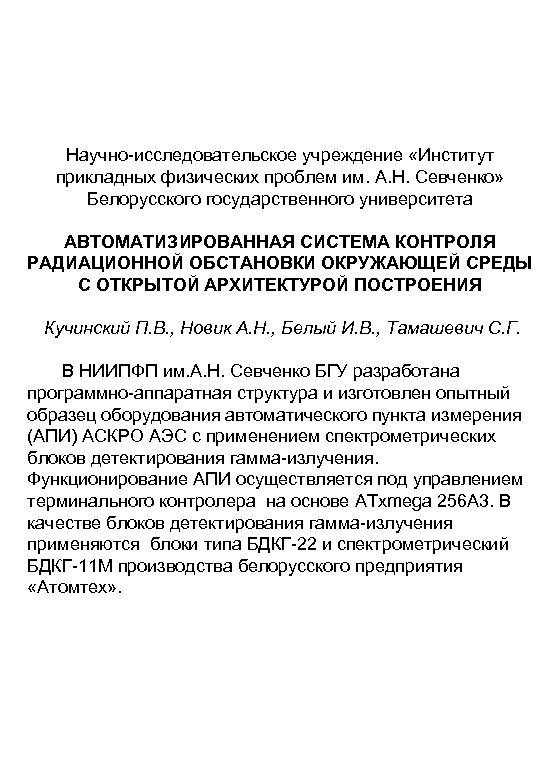

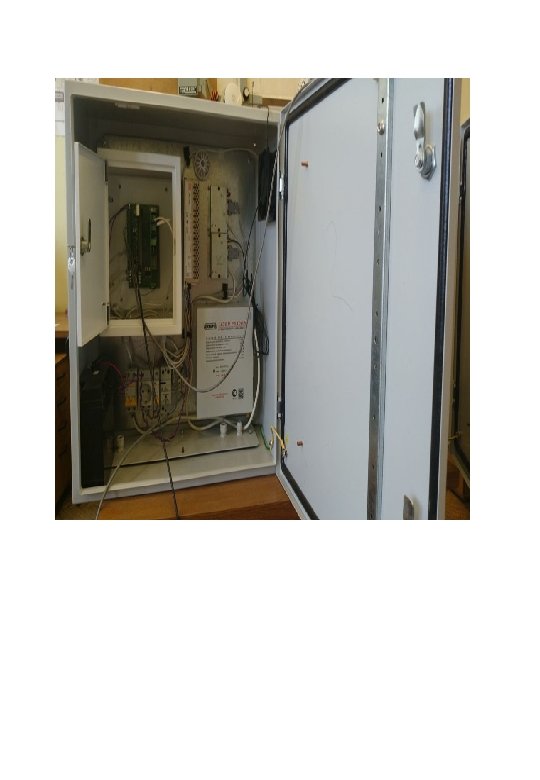

Научно-исследовательское учреждение «Институт прикладных физических проблем им. А. Н. Севченко» Белорусского государственного университета АВТОМАТИЗИРОВАННАЯ СИСТЕМА КОНТРОЛЯ РАДИАЦИОННОЙ ОБСТАНОВКИ ОКРУЖАЮЩЕЙ СРЕДЫ С ОТКРЫТОЙ АРХИТЕКТУРОЙ ПОСТРОЕНИЯ Кучинский П. В. , Новик А. Н. , Белый И. В. , Тамашевич С. Г. В НИИПФП им. А. Н. Севченко БГУ разработана программно-аппаратная структура и изготовлен опытный образец оборудования автоматического пункта измерения (АПИ) АСКРО АЭС с применением спектрометрических блоков детектирования гамма-излучения. Функционирование АПИ осуществляется под управлением терминального контролера на основе ATxmega 256 A 3. В качестве блоков детектирования гамма-излучения применяются блоки типа БДКГ-22 и спектрометрический БДКГ-11 М производства белорусского предприятия «Атомтех» .

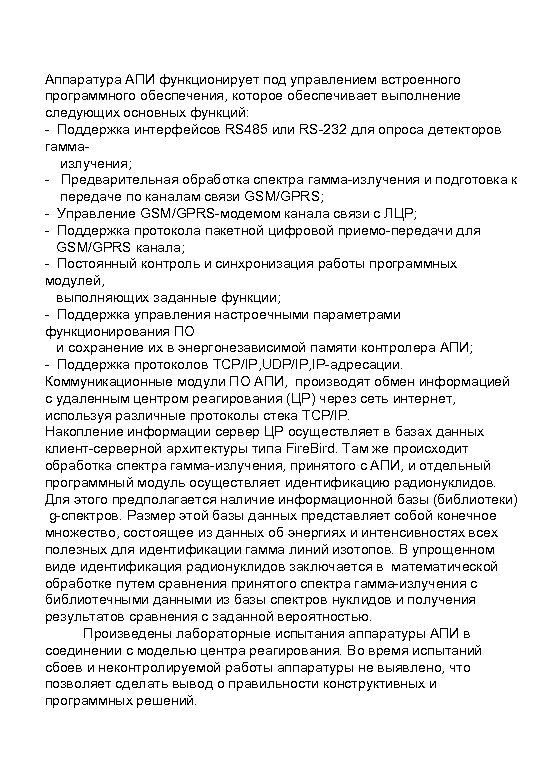

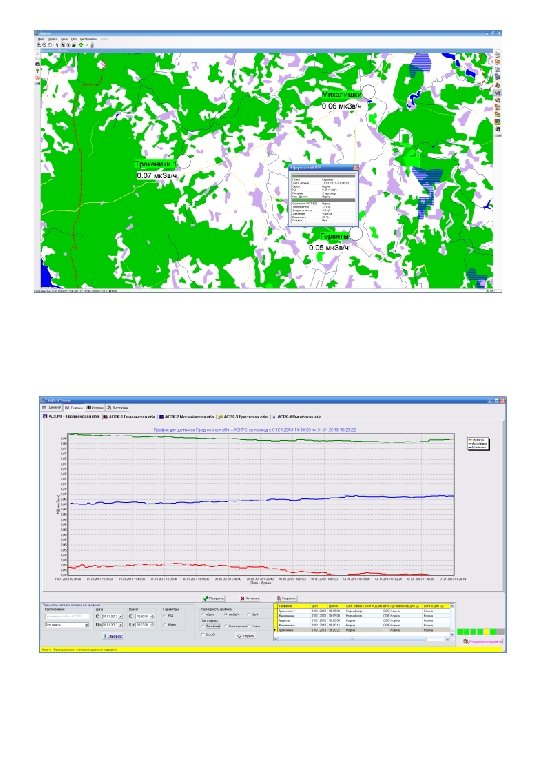

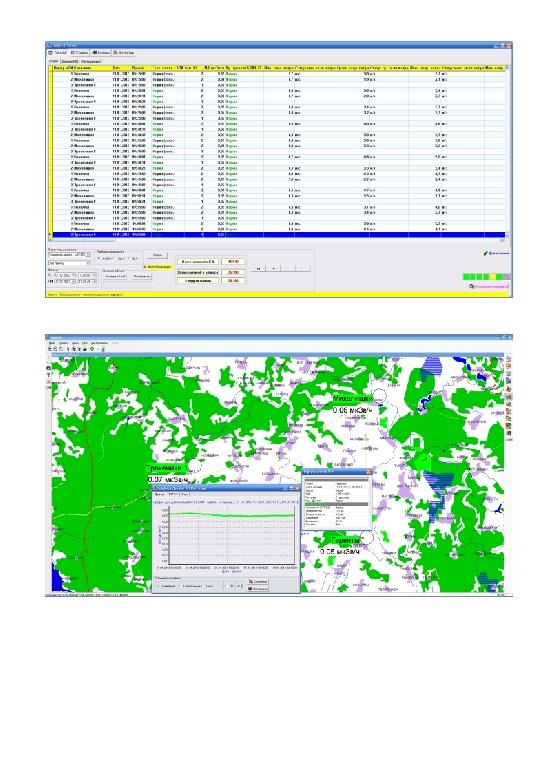

Аппаратура АПИ функционирует под управлением встроенного программного обеспечения, которое обеспечивает выполнение следующих основных функций: - Поддержка интерфейсов RS 485 или RS-232 для опроса детекторов гаммаизлучения; - Предварительная обработка спектра гамма-излучения и подготовка к передаче по каналам связи GSM/GPRS; - Управление GSM/GPRS-модемом канала связи с ЛЦР; - Поддержка протокола пакетной цифровой приемо-передачи для GSM/GPRS канала; - Постоянный контроль и синхронизация работы программных модулей, выполняющих заданные функции; - Поддержка управления настроечными параметрами функционирования ПО и сохранение их в энергонезависимой памяти контролера АПИ; - Поддержка протоколов TCP/IP, UDP/IP, IP-адресации. Коммуникационные модули ПО АПИ, производят обмен информацией с удаленным центром реагирования (ЦР) через сеть интернет, используя различные протоколы стека TCP/IP. Накопление информации сервер ЦР осуществляет в базах данных клиент-серверной архитектуры типа Fire. Bird. Там же происходит обработка спектра гамма-излучения, принятого с АПИ, и отдельный программный модуль осуществляет идентификацию радионуклидов. Для этого предполагается наличие информационной базы (библиотеки) g-спектров. Размер этой базы данных представляет собой конечное множество, состоящее из данных об энергиях и интенсивностях всех полезных для идентификации гамма линий изотопов. В упрощенном виде идентификация радионуклидов заключается в математической обработке путем сравнения принятого спектра гамма-излучения с библиотечными данными из базы спектров нуклидов и получения результатов сравнения с заданной вероятностью. Произведены лабораторные испытания аппаратуры АПИ в соединении с моделью центра реагирования. Во время испытаний сбоев и неконтролируемой работы аппаратуры не выявлено, что позволяет сделать вывод о правильности конструктивных и программных решений.
Интеллектуальный блок детектирования гамма-излучения БДКГ-11 Высокочувствительный сцинтилляционный спектрометрический интеллектуальный блок детектирования гамма-излучения, предназначенный для поиска, быстрого обнаружения и локализации источников гамма-излучения с чувствительностью по 137 Cs 1960 (имп/с)/(мк. Зв/ч), измерения спектра гамма-излучения (проведение идентификации радионуклидного состава), а также для измерения мощности амбиентной эквивалентной дозы и дозы гамма-излучения в диапазоне энергий 20 кэ. В – 3 Мэ. В. Детектор сцинтилляционный Na. I(Tl) 63 х63 мм Диапазон измерения мощности амбиентной эквивалетной дозы гамма-излучения: 0, 01 - 100 мк. Зв/ч Основная погрешность измерения не более ± 20 % Энергетическая зависимость чувствительности ± 20 % Диапазон энергии: 20 кэ. В - 3 Мэ. В Интегральная нелинейность не более ± 1 % Число каналов АЦП 512 Относительное энергетическое разрешениепо гамма-линии 662 кэ. В не более 9, 5 % Чувствительность по 137 Cs 1960 имп • с-1/мк. Зв • ч-1 Диапазон рабочих температур - 20 - + 50°С Относительная влажность воздуха при температуре 35°С до 98 %

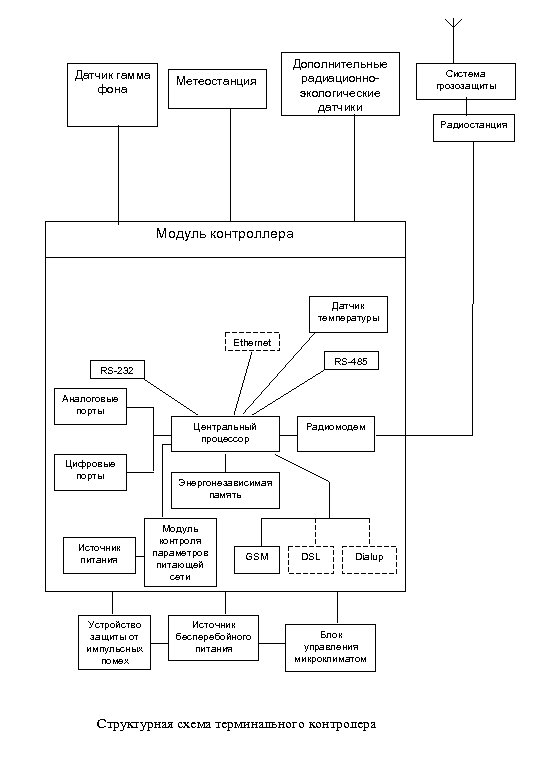

Датчик гамма фона Метеостанция Дополнительные радиационноэкологические датчики Система грозозащиты Радиостанция Модуль контроллера Датчик температуры Ethernet RS-485 RS-232 Аналоговые порты Центральный процессор Цифровые порты Источник питания Устройство защиты от импульсных помех Радиомодем Энергонезависимая память Модуль контроля параметров питающей сети GSM Источник бесперебойного питания DSL Dialup Блок управления микроклиматом Структурная схема терминального контролера
