Научно-исследовательский центр сверхширокополосных технологий Московского Авиационного Института (НИЦ СШП МАИ) Малогабаритный сверхширокополосный радиолокатор для обнаружения людей за стенами Гранов А. В. , Иммореев И. Я. , Охотников Д. А. , Сучков Д. В. Всероссийский научно-технический семинар «Подповерхностная радиолокация и дистанционное обнаружение людей с помощью радиолокационных средств» 28 января 2010 г, Москва, РОССИЯ

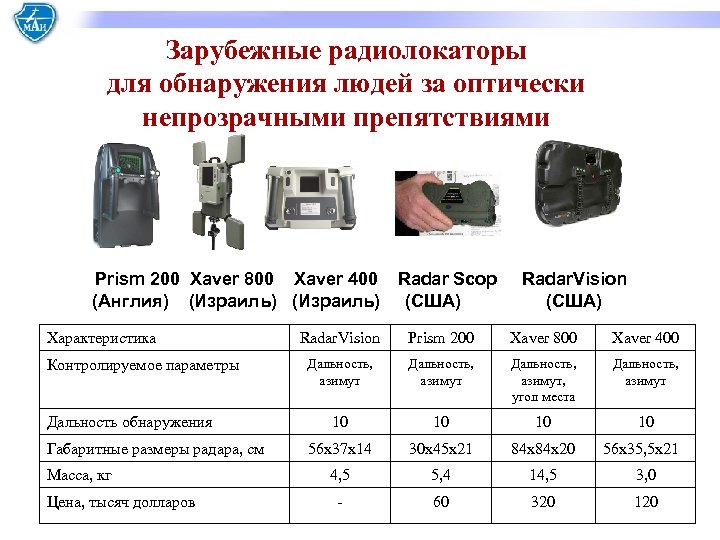

Зарубежные радиолокаторы для обнаружения людей за оптически непрозрачными препятствиями Prism 200 Xaver 800 Xaver 400 Radar Scop (Англия) (Израиль) (США) Характеристика Контролируемое параметры Дальность обнаружения Габаритные размеры радара, см Масса, кг Цена, тысяч долларов Radar. Vision (США) Radar. Vision Prism 200 Xaver 800 Xaver 400 Дальность, азимут, угол места Дальность, азимут 10 10 56 х37 х14 30 х45 х21 84 х84 х20 4, 5 5, 4 14, 5 3, 0 - 60 320 120 56 x 35, 5 x 21

Зарубежные радиолокаторы для обнаружения людей за оптически непрозрачными препятствиями (разработаны по заказу МВД России) Характеристика Данник-5 М Дальность, азимут Дальность 10 10 50 х 37 х 13 19 х 22 Масса, кг 4. 7 2 Цена, тысяч долларов 16 5 Контролируемое параметры Дальность обнаружения Габаритные размеры радара, см

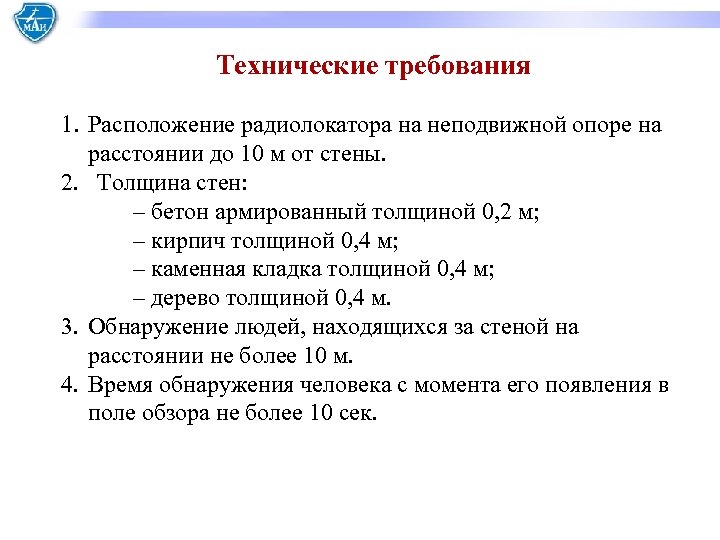

Технические требования 1. Расположение радиолокатора на неподвижной опоре на расстоянии до 10 м от стены. 2. Толщина стен: – бетон армированный толщиной 0, 2 м; – кирпич толщиной 0, 4 м; – каменная кладка толщиной 0, 4 м; – дерево толщиной 0, 4 м. 3. Обнаружение людей, находящихся за стеной на расстоянии не более 10 м. 4. Время обнаружения человека с момента его появления в поле обзора не более 10 сек.

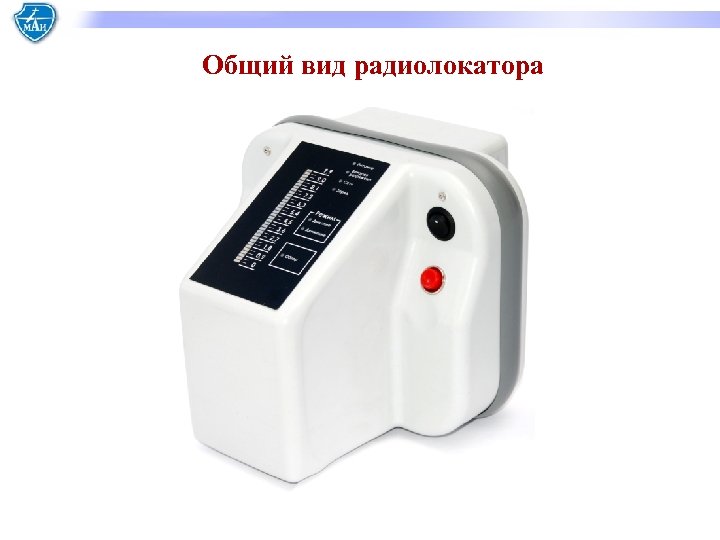

Общий вид радиолокатора

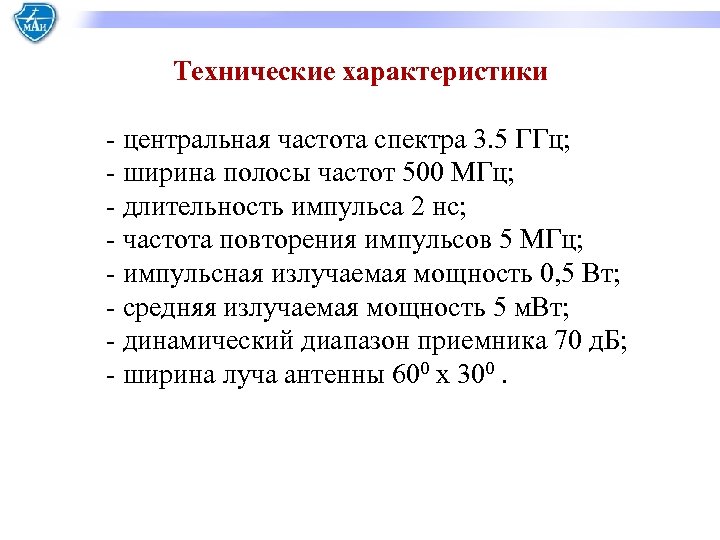

Технические характеристики - центральная частота спектра 3. 5 ГГц; - ширина полосы частот 500 МГц; - длительность импульса 2 нс; - частота повторения импульсов 5 МГц; - импульсная излучаемая мощность 0, 5 Вт; - средняя излучаемая мощность 5 м. Вт; - динамический диапазон приемника 70 д. Б; - ширина луча антенны 600 х 300.

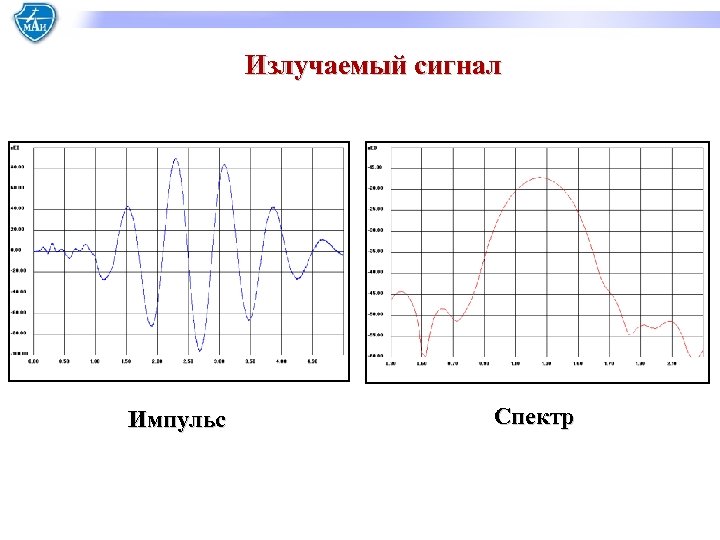

Излучаемый сигнал Импульс Спектр

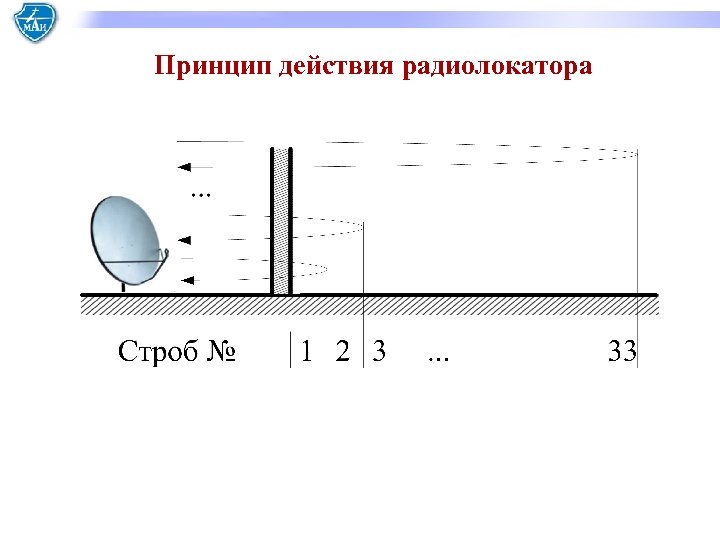

Принцип действия радиолокатора

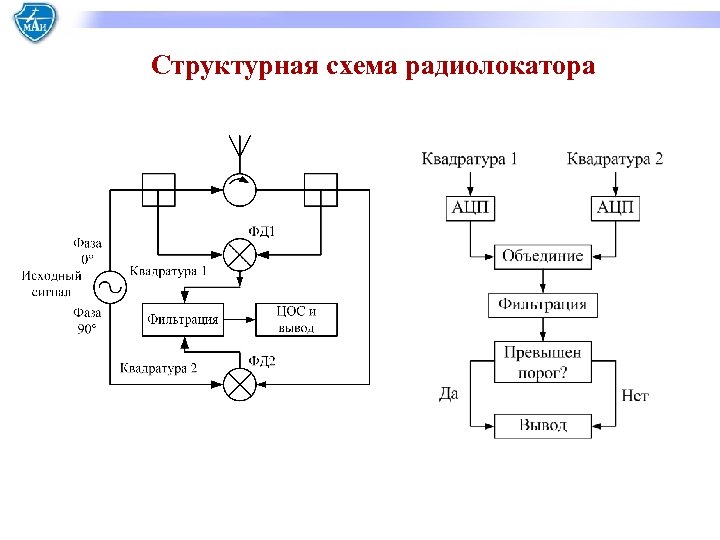

Структурная схема радиолокатора

Схема измерений

Проведение измерений

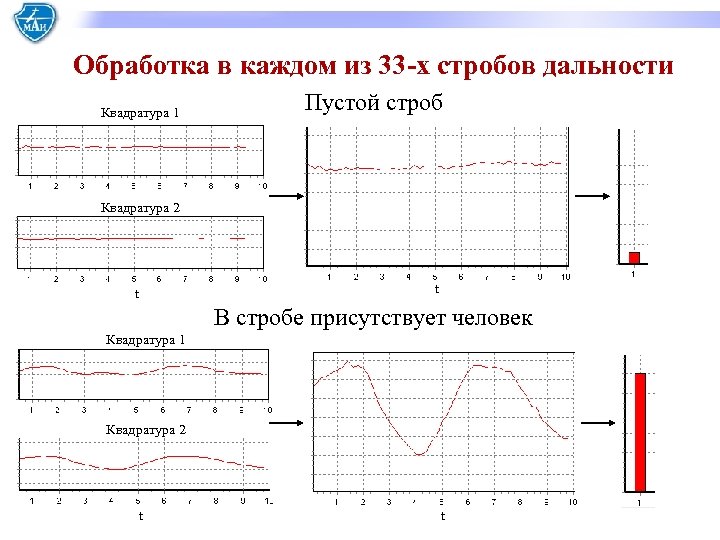

Обработка в каждом из 33 -х стробов дальности Квадратура 1 Пустой строб Квадратура 2 t t В стробе присутствует человек Квадратура 1 Квадратура 2 t t

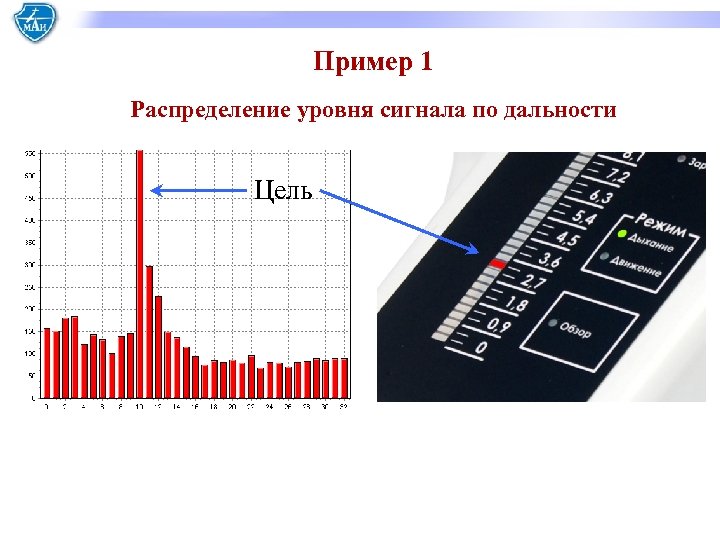

Пример 1 Распределение уровня сигнала по дальности Цель

Пример 2 Распределение уровня сигнала по дальности Цель 2 Цель 1

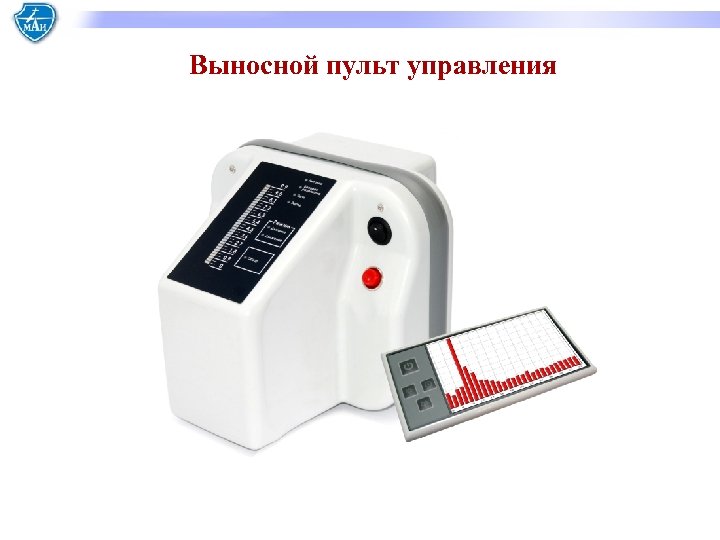

Выносной пульт управления

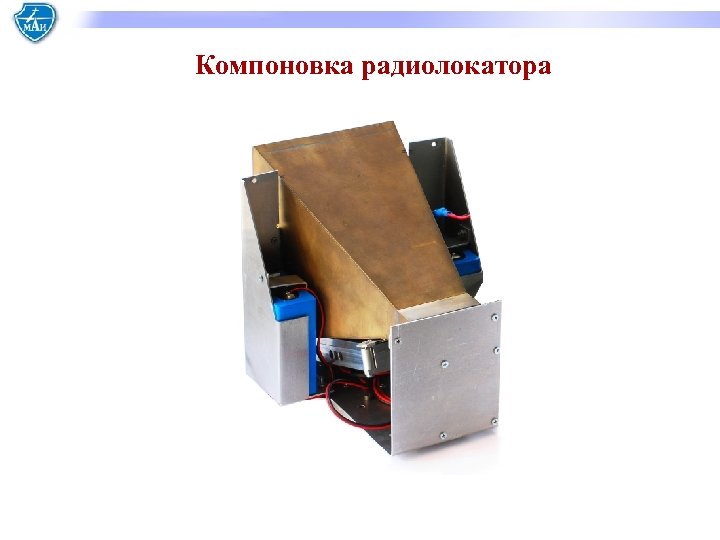

Компоновка радиолокатора

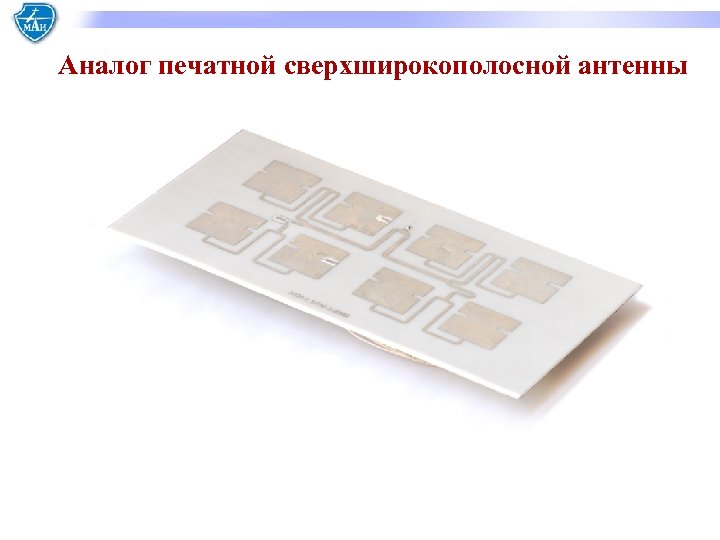

Аналог печатной сверхширокополосной антенны

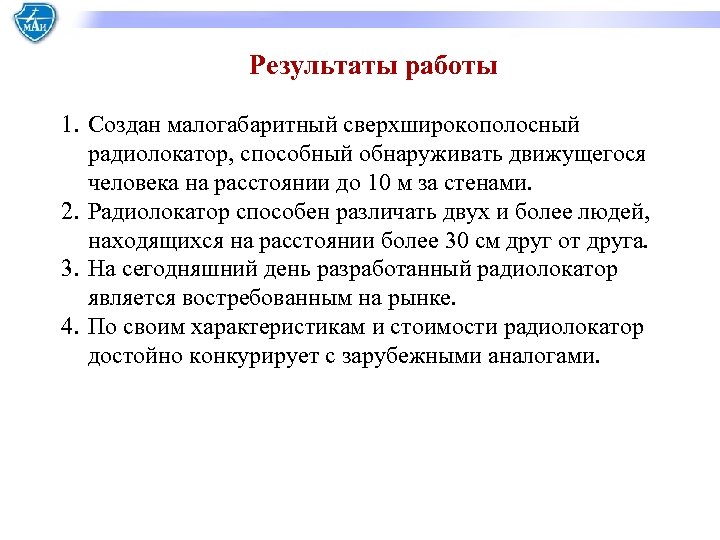

Результаты работы 1. Создан малогабаритный сверхширокополосный радиолокатор, способный обнаруживать движущегося человека на расстоянии до 10 м за стенами. 2. Радиолокатор способен различать двух и более людей, находящихся на расстоянии более 30 см друг от друга. 3. На сегодняшний день разработанный радиолокатор является востребованным на рынке. 4. По своим характеристикам и стоимости радиолокатор достойно конкурирует с зарубежными аналогами.
