Научно исследовательская работа Ст. гр. МЗ-07 -1 Ветохина Тема: «Летучая пила для резки труб»
Общие сведенья • Стальная труба бесконечным потоком из сварочного станка идет словно колбаса. И специальная пила без остановки нарезает ее на шестиметровые части. Пила догоняет трубу, сравнивает скорость и обхватывая зажимает ее, распиливая на ходу. Потом бросает и возвращается в начало. снова разгоняется и снова отпиливает, летая на специальном стержне над трубой. Процесс производства непрерывный и круглосуточный. Машина не остановится, не изменит курса, она двигается и двигается по системе. • Такая машина носит название : летучая пила.
• • Летучие пилы имеют множество вариантов исполнения, но главный принцип работы неизменный. Вот еще одно видео летучей пилы с XC 200 Moeller Controller.

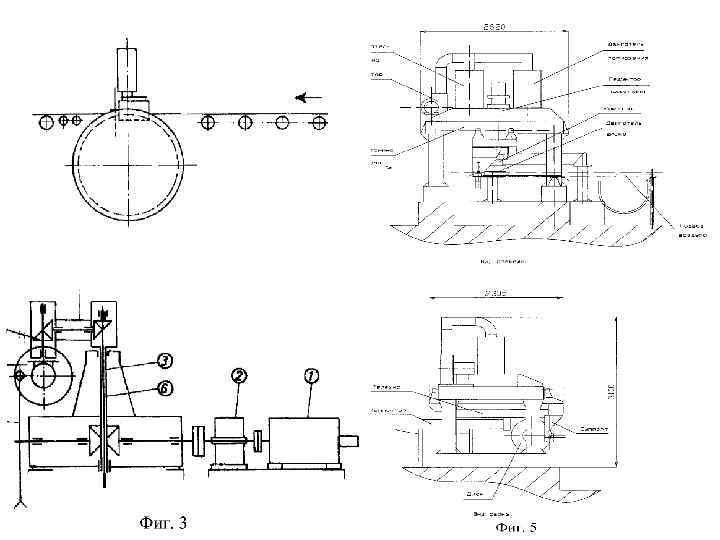

ЛЕТУЧАЯ ПИЛА ДЛЯ РЕЗКИ ДВИЖУЩЕГОСЯ ПРОКАТА • • • Реферат: Изобретение может быть использовано в непрерывных трубоэлектросварочных и профилегибочных агрегатах для разрезания движущегося проката на мерные длины. Пила содержит основание, на горизонтальных направляющих которого установлена каретка с механизмами зажима и резания, привод перемещения каретки в виде реечной передачи и гидросистему. Основание выполнено в виде соединенных полыми штангами двух сварных тумб с внутренними емкостями для рабочей жидкости и снабжено размещенными на тумбах стойками для крепления горизонтальных направляющих и площадками для привода перемещения каретки и гидроонстемы. Каретка снабжена вертикальными направляющими для перемещения механизма резания посредством гидроцилиндра. Механизм резания согласно изобретению имеет три варианта исполнения. Изобретение позволяет уменьшить габариты, металлоемкость, энергоемкость пилы, снизить стоимость её изготовления и эксплуатации при сохранении технологических возможностей, а также повысить ее надежность и долговечность. 4 з. п. ф-лы, 8 ил. на фиг. 1 изображен общий вид летучей пилы (в разрезе); на фиг. 2 - то же в плане; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - главный вид съемной каретки с механизмом резания, содержащим пильный диск; на фиг. 5 - вид Б той же каретки; на фиг. 6 - главный вид съемной каретки с механизмом резания, содержащим надрезающий и клиновой отрезной ножи; на фиг. 7 - разрез В-В на фиг. 6; на фиг. 8 - разрез Г-Г на фиг. 6.

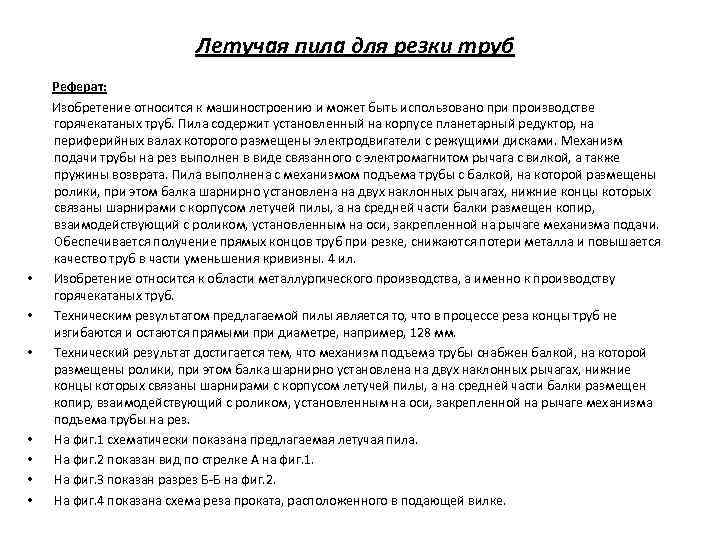

Летучая пила для резки труб • • Реферат: Изобретение относится к машиностроению и может быть использовано при производстве горячекатаных труб. Пила содержит установленный на корпусе планетарный редуктор, на периферийных валах которого размещены электродвигатели с режущими дисками. Механизм подачи трубы на рез выполнен в виде связанного с электромагнитом рычага с вилкой, а также пружины возврата. Пила выполнена с механизмом подъема трубы с балкой, на которой размещены ролики, при этом балка шарнирно установлена на двух наклонных рычагах, нижние концы которых связаны шарнирами с корпусом летучей пилы, а на средней части балки размещен копир, взаимодействующий с роликом, установленным на оси, закрепленной на рычаге механизма подачи. Обеспечивается получение прямых концов труб при резке, снижаются потери металла и повышается качество труб в части уменьшения кривизны. 4 ил. Изобретение относится к области металлургического производства, а именно к производству горячекатаных труб. Техническим результатом предлагаемой пилы является то, что в процессе реза концы труб не изгибаются и остаются прямыми при диаметре, например, 128 мм. Технический результат достигается тем, что механизм подъема трубы снабжен балкой, на которой размещены ролики, при этом балка шарнирно установлена на двух наклонных рычагах, нижние концы которых связаны шарнирами с корпусом летучей пилы, а на средней части балки размещен копир, взаимодействующий с роликом, установленным на оси, закрепленной на рычаге механизма подъема трубы на рез. На фиг. 1 схематически показана предлагаемая летучая пила. На фиг. 2 показан вид по стрелке А на фиг. 1. На фиг. З показан разрез Б-Б на фиг. 2. На фиг. 4 показана схема реза проката, расположенного в подающей вилке.

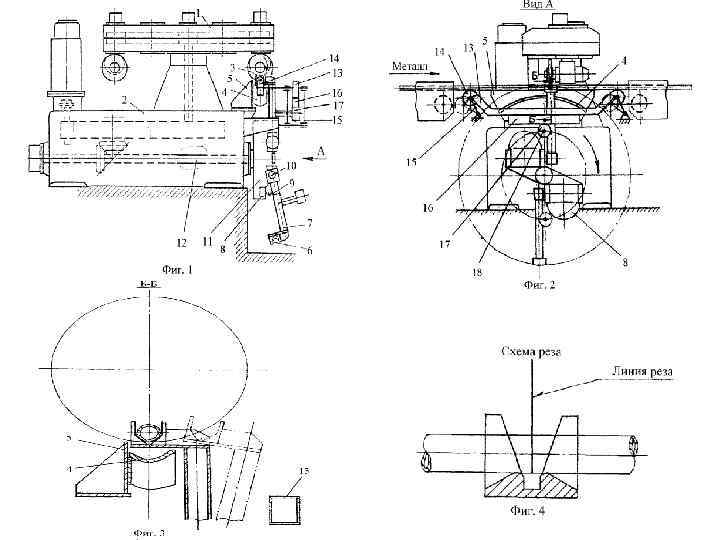

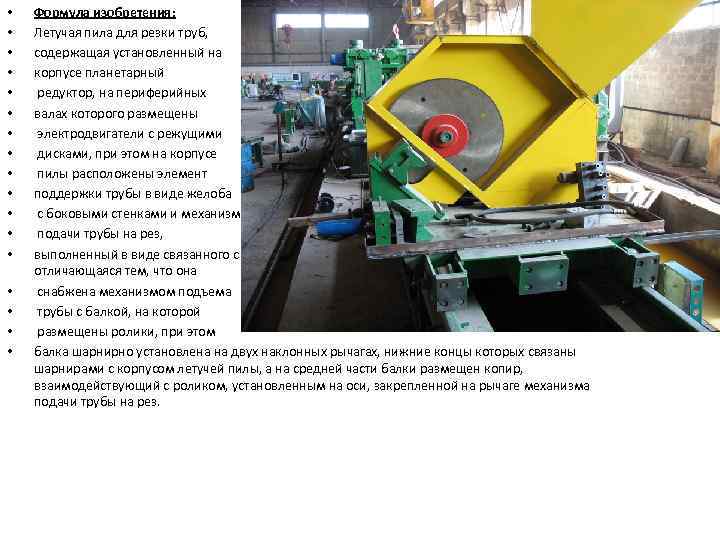

• • • • • Формула изобретения: Летучая пила для резки труб, содержащая установленный на корпусе планетарный редуктор, на периферийных валах которого размещены электродвигатели с режущими дисками, при этом на корпусе пилы расположены элемент поддержки трубы в виде желоба с боковыми стенками и механизм подачи трубы на рез, выполненный в виде связанного с электромагнитом рычага с вилкой, а также пружины возврата, отличающаяся тем, что она снабжена механизмом подъема трубы с балкой, на которой размещены ролики, при этом балка шарнирно установлена на двух наклонных рычагах, нижние концы которых связаны шарнирами с корпусом летучей пилы, а на средней части балки размещен копир, взаимодействующий с роликом, установленным на оси, закрепленной на рычаге механизма подачи трубы на рез.

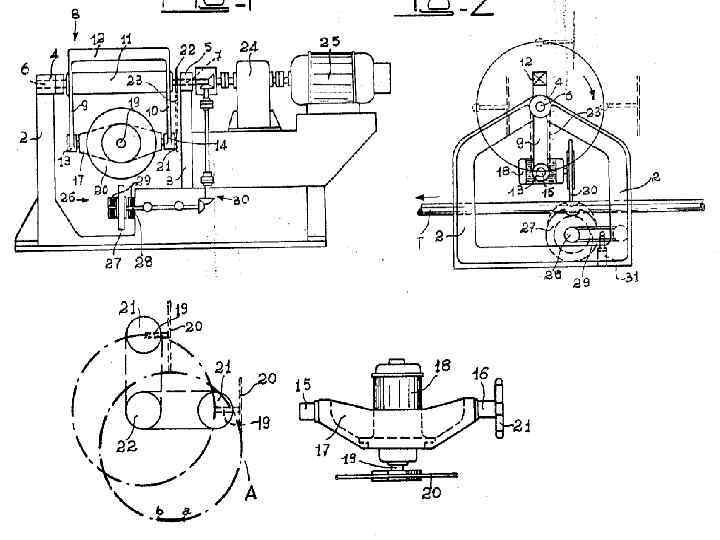

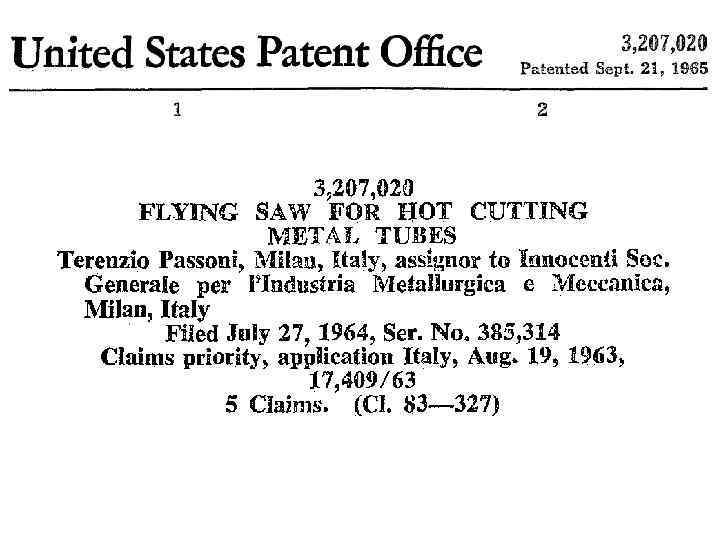

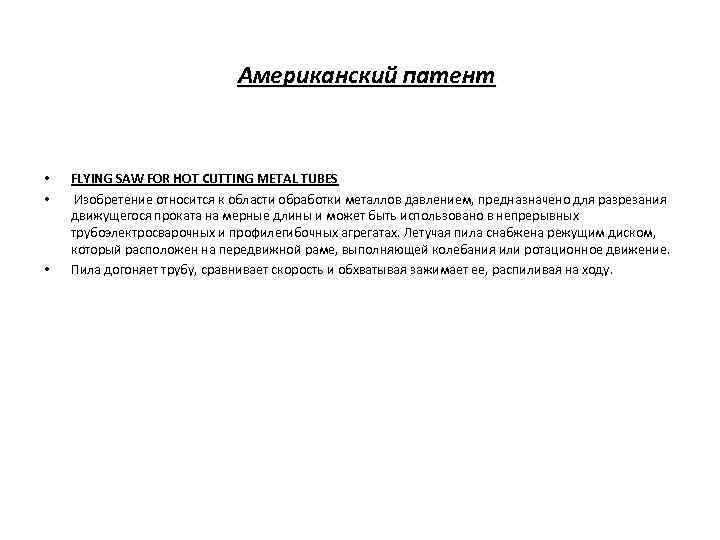

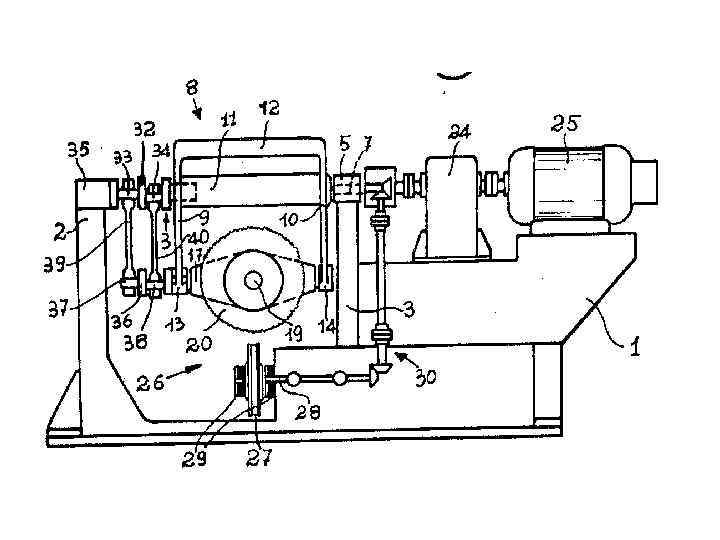

Американский патент • • • FLYING SAW FOR HOT CUTTING METAL TUBES Изобретение относится к области обработки металлов давлением, предназначено для разрезания движущегося проката на мерные длины и может быть использовано в непрерывных трубоэлектросварочных и профилегибочных агрегатах. Летучая пила снабжена режущим диском, который расположен на передвижной раме, выполняющей колебания или ротационное движение. Пила догоняет трубу, сравнивает скорость и обхватывая зажимает ее, распиливая на ходу.

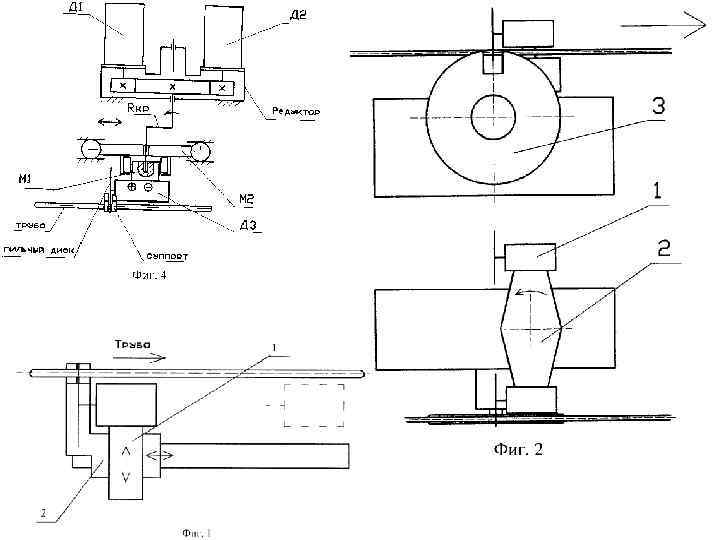

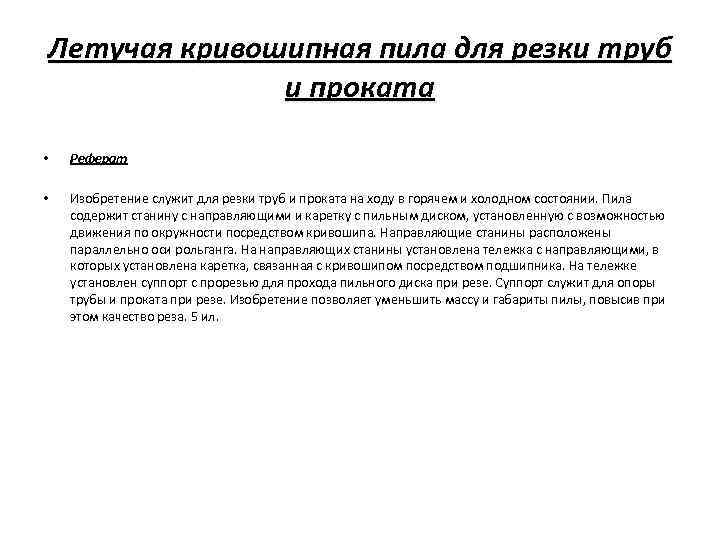

Летучая кривошипная пила для резки труб и проката • Реферат • Изобретение служит для резки труб и проката на ходу в горячем и холодном состоянии. Пила содержит станину с направляющими и каретку с пильным диском, установленную с возможностью движения по окружности посредством кривошипа. Направляющие станины расположены параллельно оси рольганга. На направляющих станины установлена тележка с направляющими, в которых установлена каретка, связанная с кривошипом посредством подшипника. На тележке установлен суппорт с прорезью для прохода пильного диска при резе. Суппорт служит для опоры трубы и проката при резе. Изобретение позволяет уменьшить массу и габариты пилы, повысив при этом качество реза. 5 ил.
Выводы: • • • Большим преимуществом патента № 1 является его универсальность - использование сменных кареток расширяет технологические возможности летучей пилы за счет того, что расширяется сортамент разрезаемых изделий благодаря возможности применения различного известного режущего инструмента с наивысшей стойкостью и производительностью для данного сортаменты. Также, путем специального выполнения каретки, (выполнена с круговыми направляющими для поворота механизмов зажима и резания вокруг продольной оси летучей пилы) повышается производительность. Кроме того, летучая пила снабжена тормозным устройством для фиксации каретки в конце рабочего и холостого ходов, при этом электропривод выполнен в виде двух электродвигателей, имеющих возможность постоянного вращения в разные стороны, а упомянутые выше муфты выполнены в виде управляемых фрикционных муфт постоянно разомкнутого типа. Преимущество патента № 2 - техническим результатом предлагаемой пилы является то, что в процессе реза концы труб не изгибаются и остаются прямыми при диаметре, например, 128 мм, обеспечивается получение прямых концов труб при резке, снижаются потери металла и повышается качество труб в части уменьшения кривизны. Патент № 3 не имеет преимущества над выше изложенными. Преимущество патент № 4 - резка труб и прокатка на ходу в горячем и холодном состоянии (в отличие например от патента 3). Изобретение позволяет уменьшить массу и габариты пилы, повысив при этом качество реза. Патент наиболее совершенен. Осуществляется огромная экономия в размерах массового производства. Этот вариант изобретения наиболее инновационный и совершенен.
