Научно-исследовательская лаборатория конструкций электросетевого строительства (НИЛКЭС) Технические решения по закреплениям опор ВЛ в сложных инженерно-геологических условиях на примерах ВЛ 330 к. В в г. районе Калининград и ВЛ 500 к. В в районе г. Красноярск Инженер НИЛКЭС Касаткин Сергей Петрович тел. : 8 (812) 717 -47 -77 Москва 2010 год

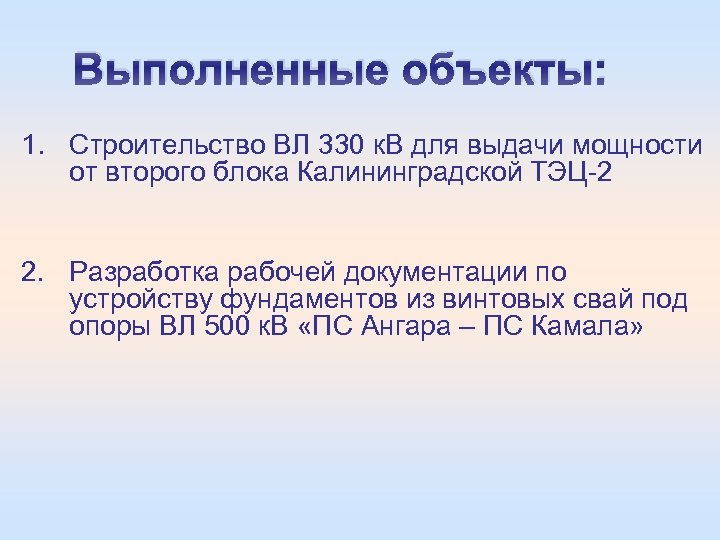

Выполненные объекты: 1. Строительство ВЛ 330 к. В для выдачи мощности от второго блока Калининградской ТЭЦ-2 2. Разработка рабочей документации по устройству фундаментов из винтовых свай под опоры ВЛ 500 к. В «ПС Ангара – ПС Камала»

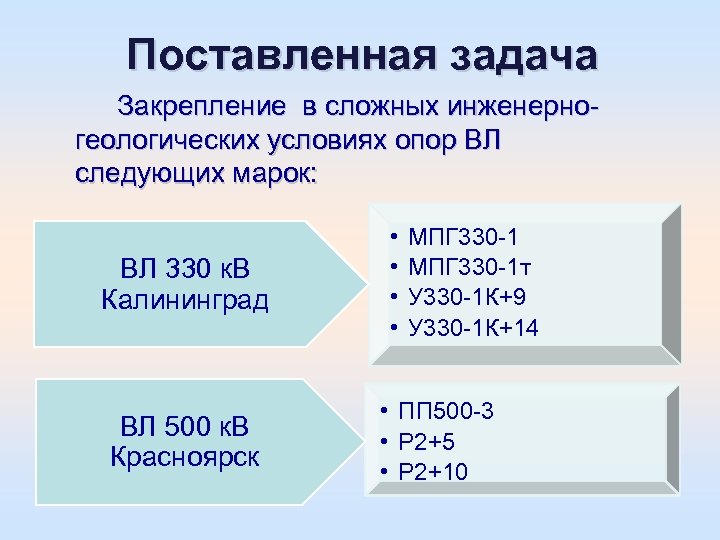

Поставленная задача Закрепление в сложных инженерногеологических условиях опор ВЛ следующих марок: ВЛ 330 к. В Калининград ВЛ 500 к. В Красноярск • • МПГ 330 -1 т У 330 -1 К+9 У 330 -1 К+14 • ПП 500 -3 • Р 2+5 • Р 2+10

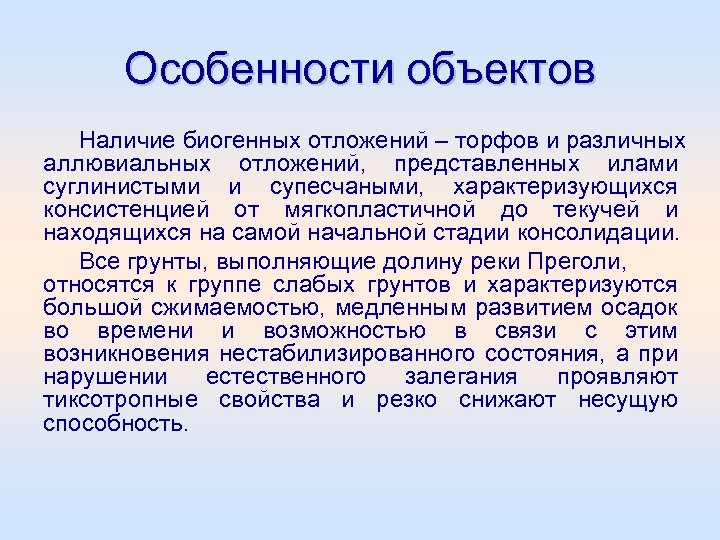

Особенности объектов Наличие биогенных отложений – торфов и различных аллювиальных отложений, представленных илами суглинистыми и супесчаными, характеризующихся консистенцией от мягкопластичной до текучей и находящихся на самой начальной стадии консолидации. Все грунты, выполняющие долину реки Преголи, относятся к группе слабых грунтов и характеризуются большой сжимаемостью, медленным развитием осадок во времени и возможностью в связи с этим возникновения нестабилизированного состояния, а при нарушении естественного залегания проявляют тиксотропные свойства и резко снижают несущую способность.
Принятые технические решения (на ВЛ 330 к. В г. Калининград) • Многогранные опоры закреплены на высоком железобетонном ростверке на свайном основании. Сваи применены винтовые широколопастные в количестве 14 штук под опору с козловым расположением в ростверке. • Решётчатые опоры закреплены на высоких балочных ростверках на свайном основании. Сваи, также, применены винтовые широколопастные в количестве 24 штук под опору. Большие значения горизонтальных нагрузок от тяжения проводов и тросов фундаменты воспринимают при помощи железобетонных ригелей АР 8, расположенных в насыпной песчаной банкетке. Длина свай составляет от 7 до 20 м.
Фундамент под опоры МПГ 330 -1 и МПГ 330 -1 т Нагрузки: Мх = 304, 4 тм; N = 12, 2 т; Qy = 12, 7 т

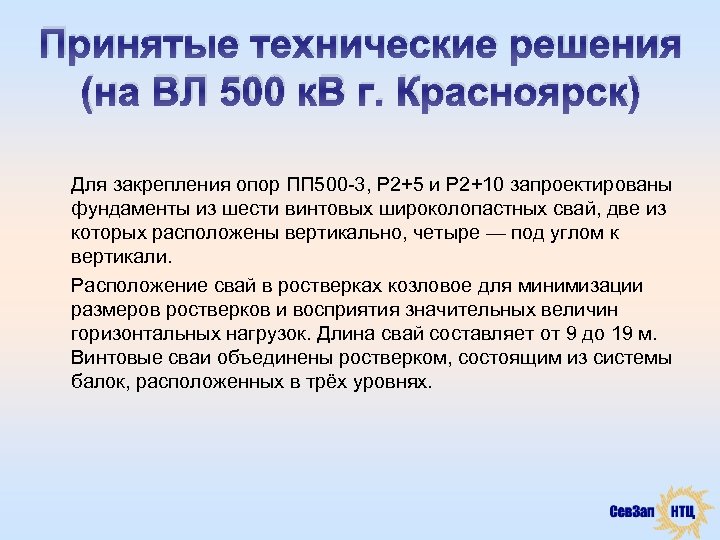

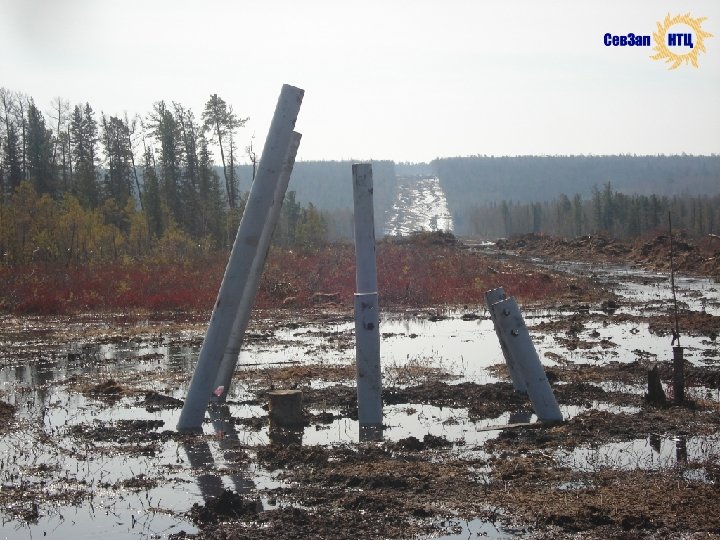

Принятые технические решения (на ВЛ 500 к. В г. Красноярск) Для закрепления опор ПП 500 -3, Р 2+5 и Р 2+10 запроектированы фундаменты из шести винтовых широколопастных свай, две из которых расположены вертикально, четыре — под углом к вертикали. Расположение свай в ростверках козловое для минимизации размеров ростверков и восприятия значительных величин горизонтальных нагрузок. Длина свай составляет от 9 до 19 м. Винтовые сваи объединены ростверком, состоящим из системы балок, расположенных в трёх уровнях.
Схема установки фундаментов под опору ПП 500 -3

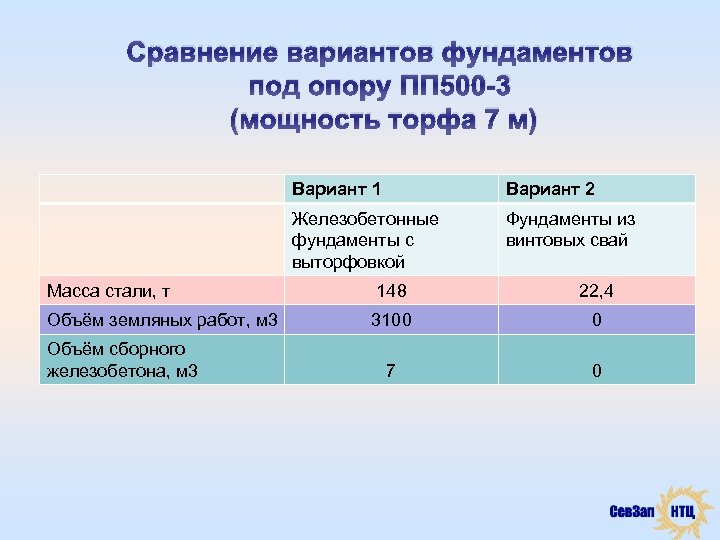

Сравнение вариантов фундаментов под опору ПП 500 -3 (мощность торфа 7 м) Вариант 1 Вариант 2 Железобетонные фундаменты с выторфовкой Фундаменты из винтовых свай Масса стали, т 148 22, 4 Объём земляных работ, м 3 3100 0 7 0 Объём сборного железобетона, м 3

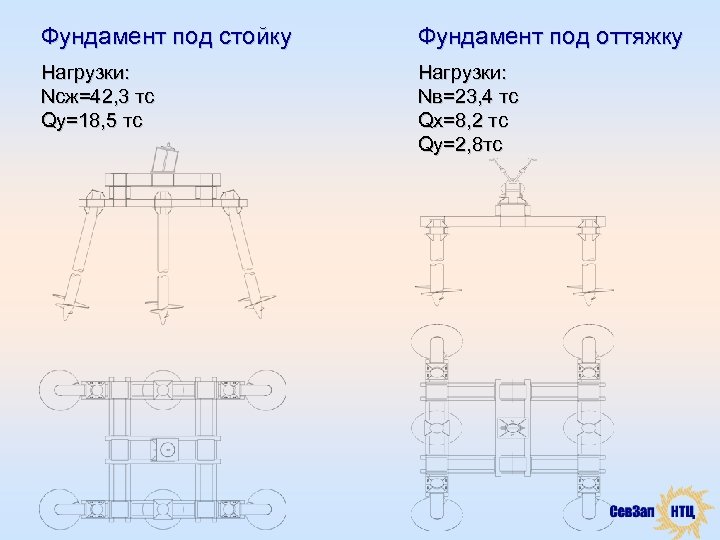

Фундамент под стойку Фундамент под оттяжку Нагрузки: Ncж=42, 3 тс Qy=18, 5 тс Нагрузки: Nв=23, 4 тс Qx=8, 2 тс Qy=2, 8 тс

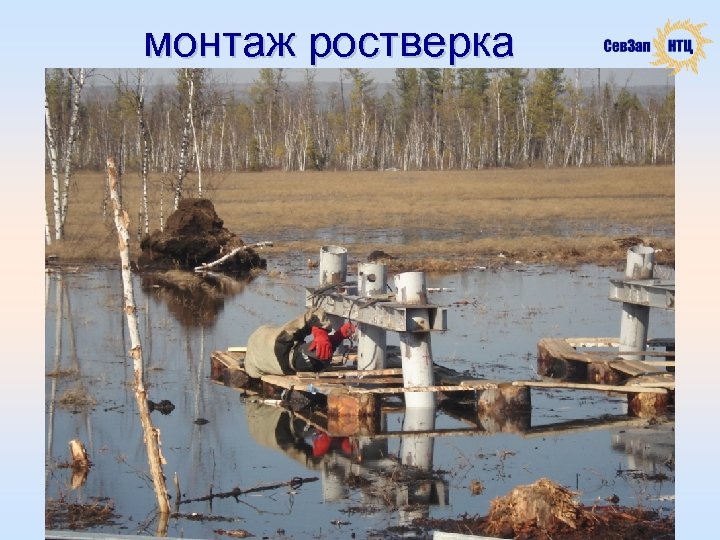

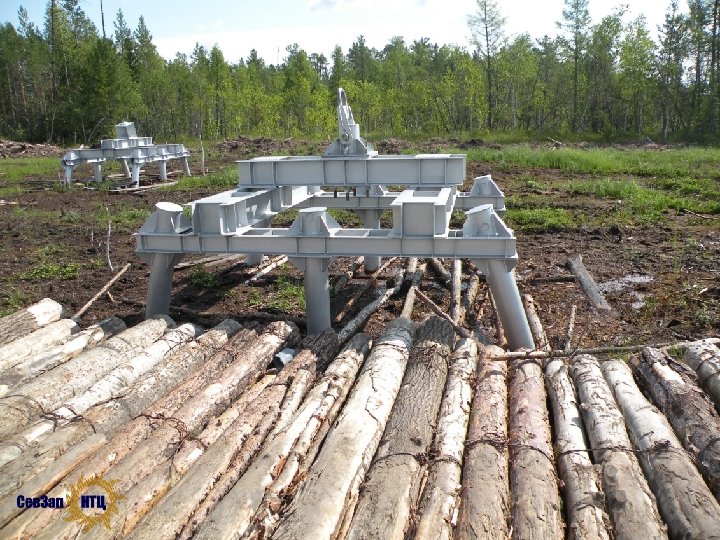

монтаж ростверка
испытание грунтов сваями
Фундамент под опору Р 2+10 в пойме Нагрузки: Ncж=49, 0 тс Nв=33, 8 тс Qx=3, 6 тс Qy=4, 6 тс

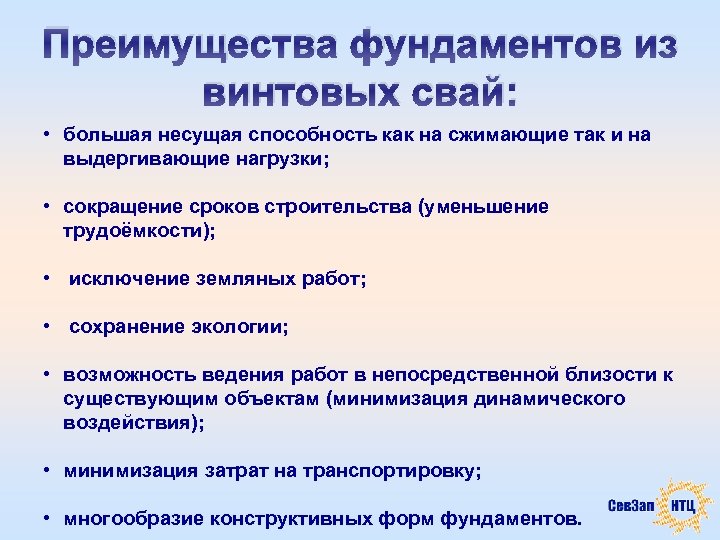

Преимущества фундаментов из винтовых свай: • большая несущая способность как на сжимающие так и на выдергивающие нагрузки; • сокращение сроков строительства (уменьшение трудоёмкости); • исключение земляных работ; • сохранение экологии; • возможность ведения работ в непосредственной близости к существующим объектам (минимизация динамического воздействия); • минимизация затрат на транспортировку; • многообразие конструктивных форм фундаментов.
Благодарю за внимание!
