Насосные установки • Цементировочный агрегат

Насосные установки

• Цементировочный агрегат СИН 35 Наименование параметра Значение параметра 1 2 Насос трехплунжерный Шифр насоса СИН 32. 04. 100. 00. 000 Полезная мощность, к. Вт 120 Ход плунжера, мм 130 Диаметры плунжеров, мм 100 125 140 Наибольшая идеальная подача 11, 5(41, 4 18, 0(64, 8 22, 6(81, л/с (м 3/ч) ) ) 4) Наибольшее давление, кгс/см 500 320 240 Привод от тягового двигателя через раз- даточную коробку автошасси, коробку отбора мощности, карданный вал и редуктор агрегата

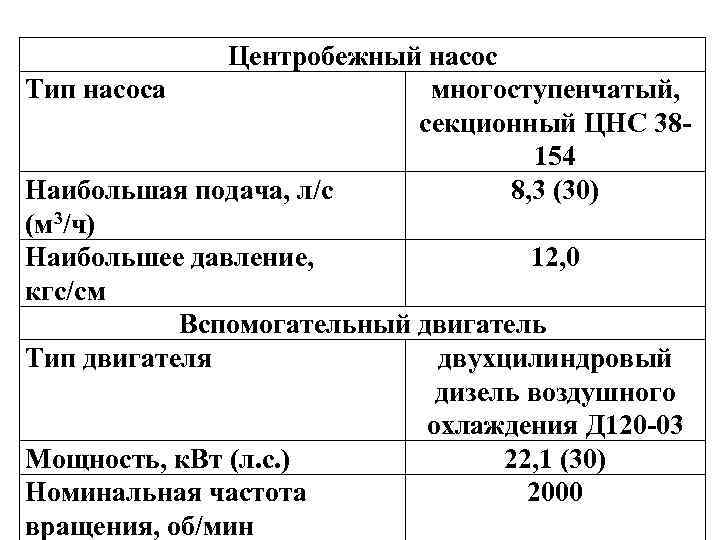

Центробежный насос Тип насоса многоступенчатый, секционный ЦНС 38 - 154 Наибольшая подача, л/с 8, 3 (30) (м 3/ч) Наибольшее давление, 12, 0 кгс/см Вспомогательный двигатель Тип двигателя двухцилиндровый дизель воздушного охлаждения Д 120 -03 Мощность, к. Вт (л. с. ) 22, 1 (30) Номинальная частота 2000 вращения, об/мин

Ёмкости Вместимость мерного 6 бака , м 3 Вместимость бака для 0, 25 цементного раствора Управление агрегатом: - трехплунжерным централизованное насосом из кабины - центробежным с пульта насосом управления дизельной установки

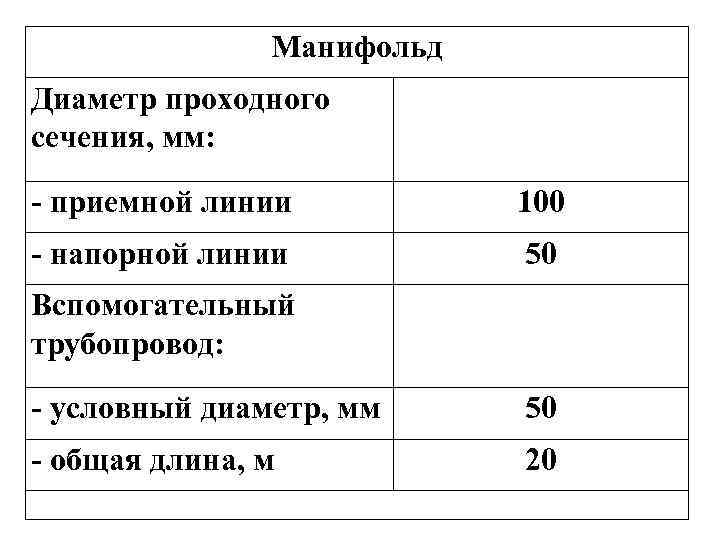

Манифольд Диаметр проходного сечения, мм: - приемной линии 100 - напорной линии 50 Вспомогательный трубопровод: - условный диаметр, мм 50 - общая длина, м 20

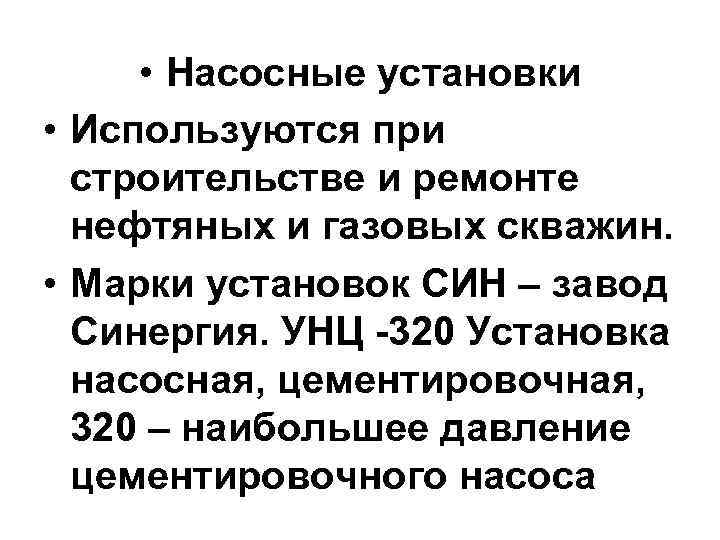

• Насосные установки • Используются при строительстве и ремонте нефтяных и газовых скважин. • Марки установок СИН – завод Синергия. УНЦ -320 Установка насосная, цементировочная, 320 – наибольшее давление цементировочного насоса

• По виду выполняемых работ делятся на: • промывочные; • цементировочные; • агрегаты для гидроразрыва пласта; • агрегаты для гидропескоструй- ной перфорации.

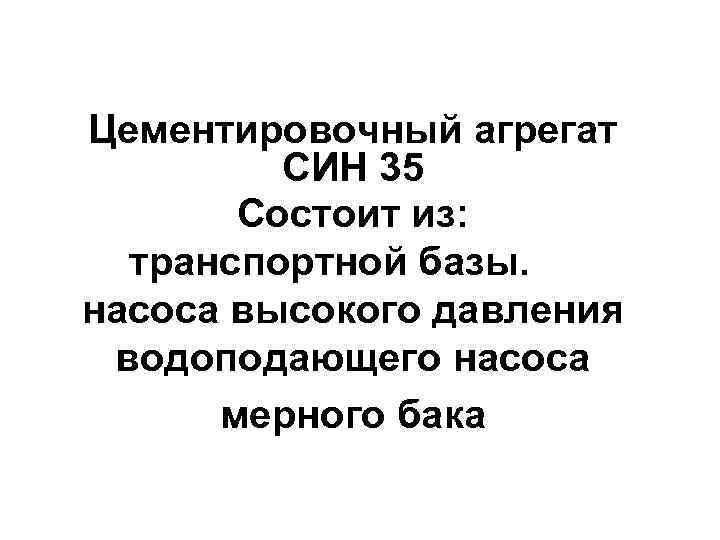

Цементировочный агрегат СИН 35 Состоит из: транспортной базы. насоса высокого давления водоподающего насоса мерного бака

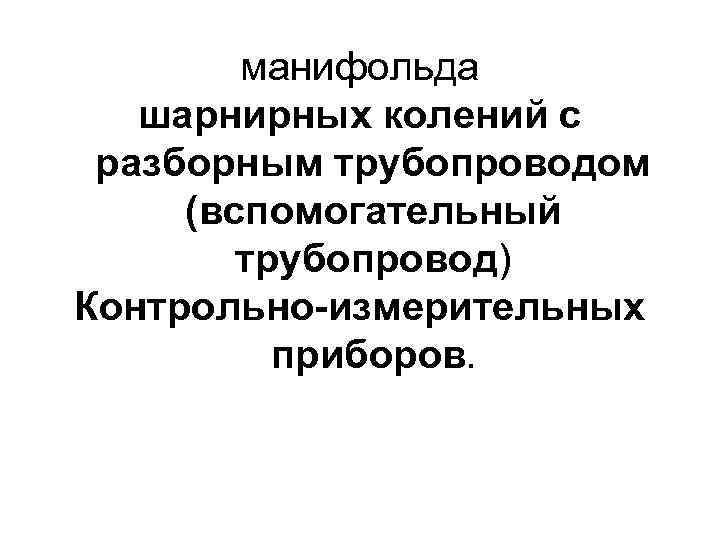

манифольда шарнирных колений с разборным трубопроводом (вспомогательный трубопровод) Контрольно-измерительных приборов.

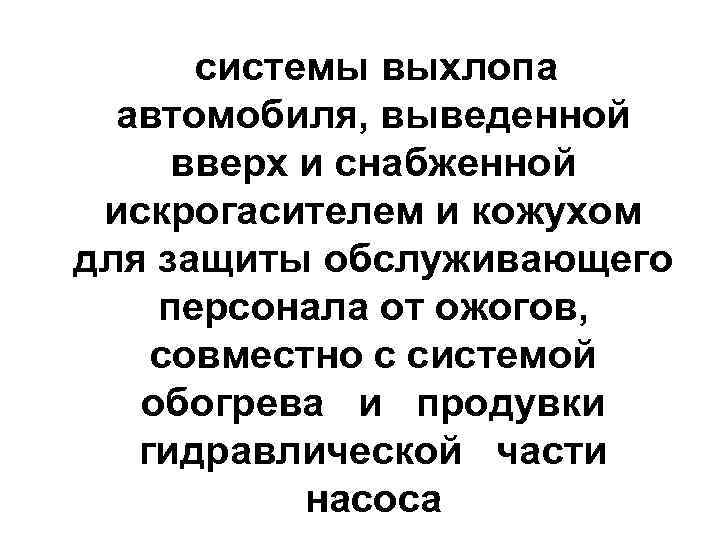

системы выхлопа автомобиля, выведенной вверх и снабженной искрогасителем и кожухом для защиты обслуживающего персонала от ожогов, совместно с системой обогрева и продувки гидравлической части насоса

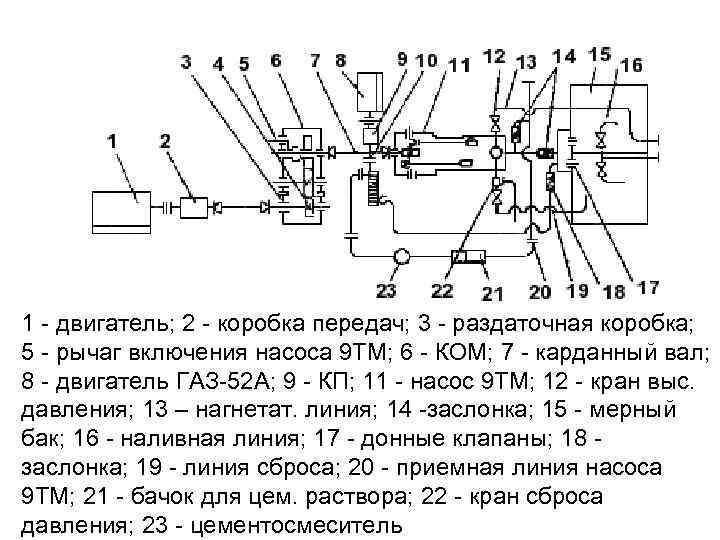

1 - двигатель; 2 - коробка передач; 3 - раздаточная коробка; 5 - рычаг включения насоса 9 ТМ; 6 - КОМ; 7 - карданный вал; 8 - двигатель ГАЗ-52 А; 9 - КП; 11 - насос 9 ТМ; 12 - кран выс. давления; 13 – нагнетат. линия; 14 -заслонка; 15 - мерный бак; 16 - наливная линия; 17 - донные клапаны; 18 - заслонка; 19 - линия сброса; 20 - приемная линия насоса 9 ТМ; 21 - бачок для цем. раствора; 22 - кран сброса давления; 23 - цементосмеситель

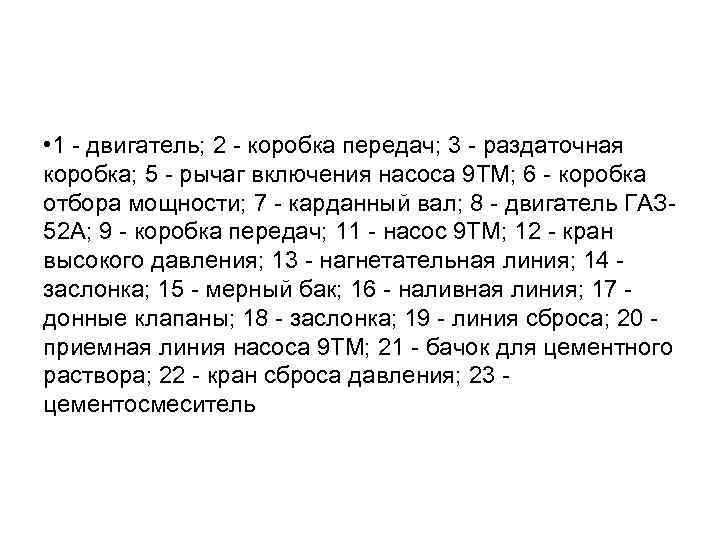

• 1 - двигатель; 2 - коробка передач; 3 - раздаточная коробка; 5 - рычаг включения насоса 9 ТМ; 6 - коробка отбора мощности; 7 - карданный вал; 8 - двигатель ГАЗ- 52 А; 9 - коробка передач; 11 - насос 9 ТМ; 12 - кран высокого давления; 13 - нагнетательная линия; 14 - заслонка; 15 - мерный бак; 16 - наливная линия; 17 - донные клапаны; 18 - заслонка; 19 - линия сброса; 20 - приемная линия насоса 9 ТМ; 21 - бачок для цементного раствора; 22 - кран сброса давления; 23 - цементосмеситель

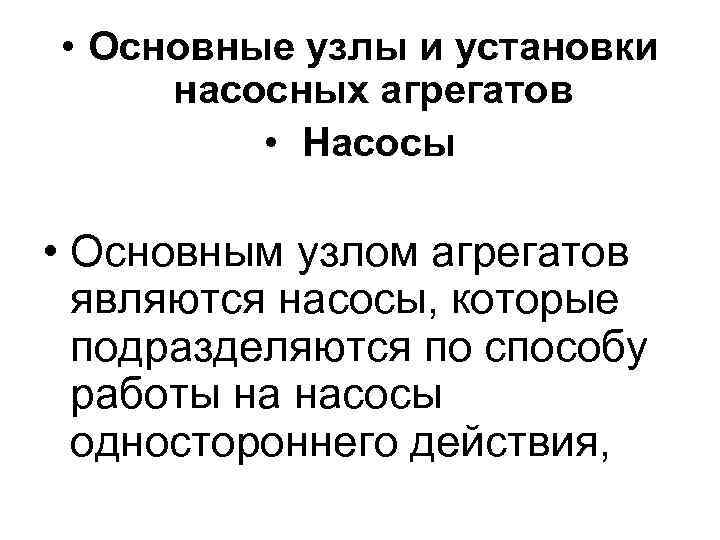

• Основные узлы и установки насосных агрегатов • Насосы • Основным узлом агрегатов являются насосы, которые подразделяются по способу работы на насосы одностороннего действия,

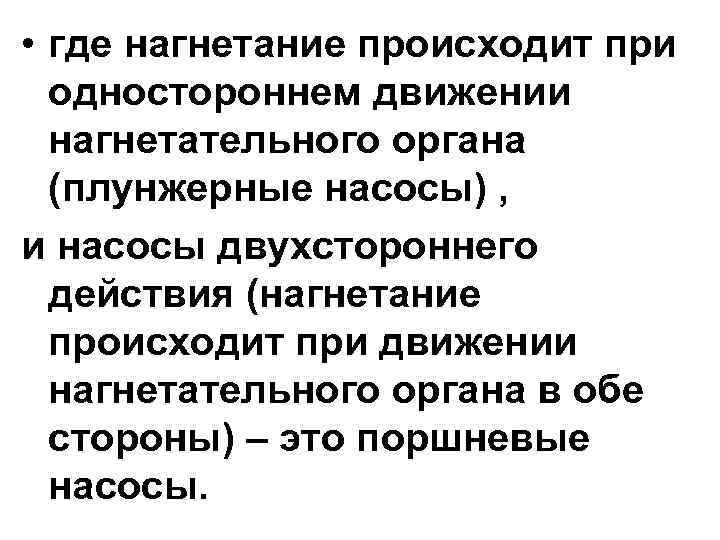

• где нагнетание происходит при одностороннем движении нагнетательного органа (плунжерные насосы) , и насосы двухстороннего действия (нагнетание происходит при движении нагнетательного органа в обе стороны) – это поршневые насосы.

Насос трехплунжерный СИН 61

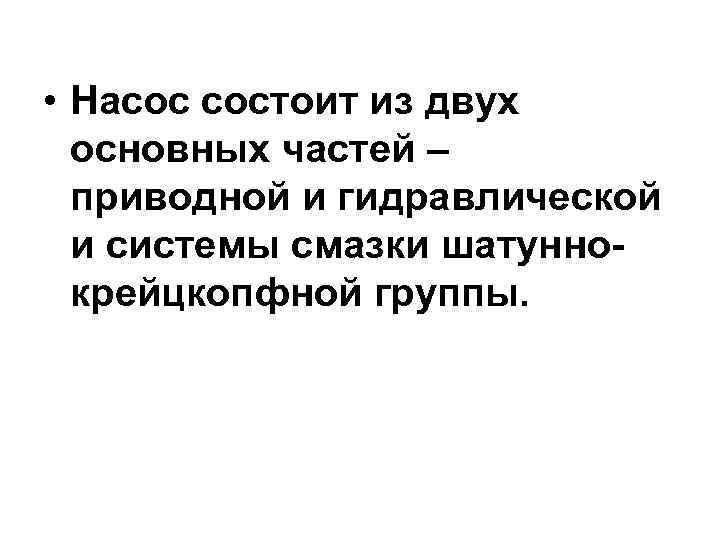

• Насос состоит из двух основных частей – приводной и гидравлической и системы смазки шатунно- крейцкопфной группы.

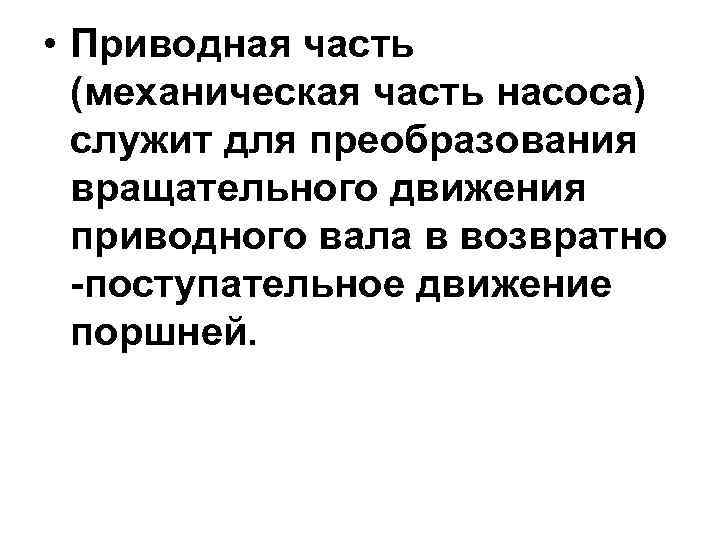

• Приводная часть (механическая часть насоса) служит для преобразования вращательного движения приводного вала в возвратно -поступательное движение поршней.

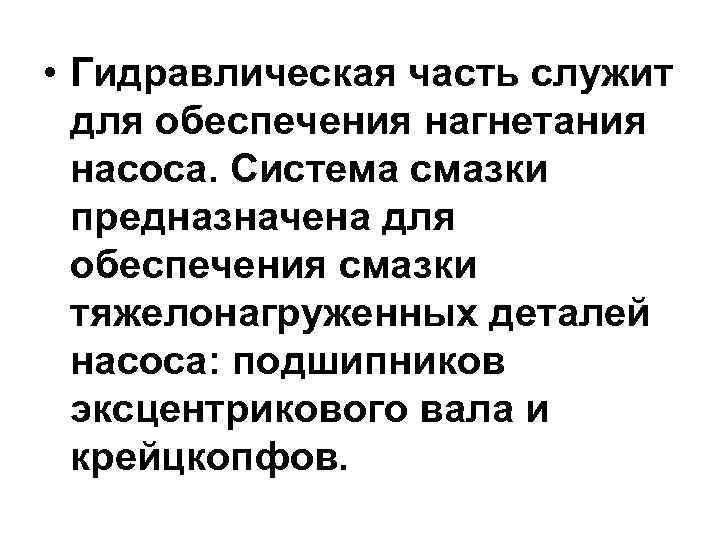

• Гидравлическая часть служит для обеспечения нагнетания насоса. Система смазки предназначена для обеспечения смазки тяжелонагруженных деталей насоса: подшипников эксцентрикового вала и крейцкопфов.

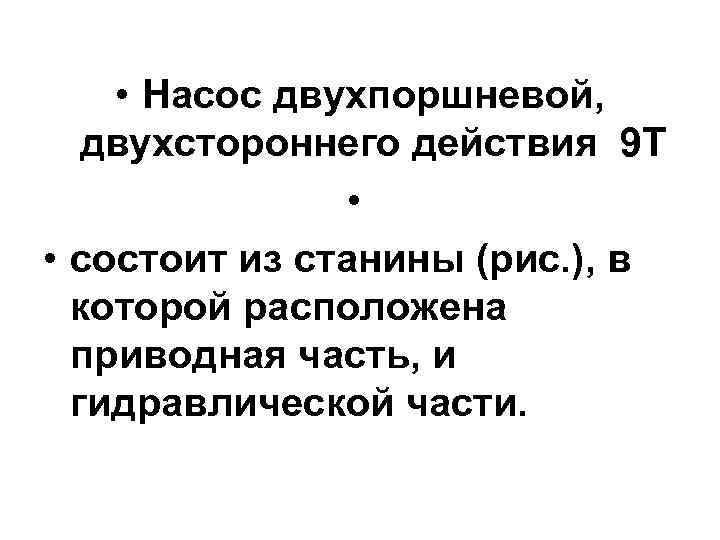

• Насос двухпоршневой, двухстороннего действия 9 Т • • состоит из станины (рис. ), в которой расположена приводная часть, и гидравлической части.

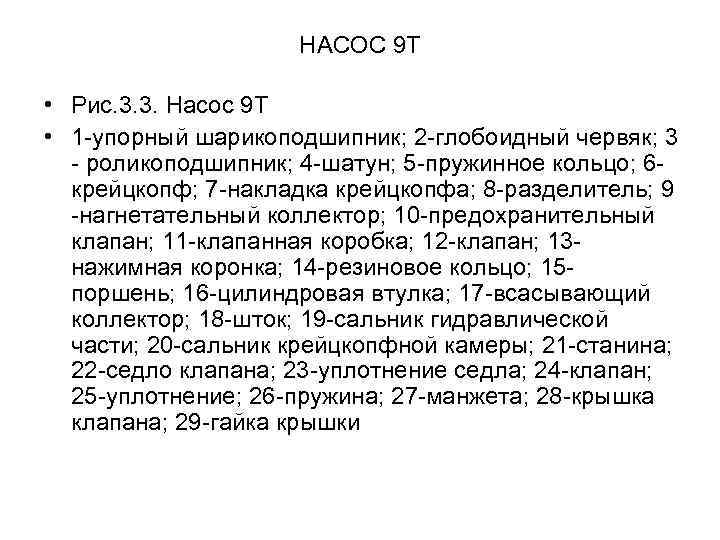

НАСОС 9 Т • Рис. 3. 3. Насос 9 Т • 1 -упорный шарикоподшипник; 2 -глобоидный червяк; 3 - роликоподшипник; 4 -шатун; 5 -пружинное кольцо; 6 - крейцкопф; 7 -накладка крейцкопфа; 8 -разделитель; 9 -нагнетательный коллектор; 10 -предохранительный клапан; 11 -клапанная коробка; 12 -клапан; 13 - нажимная коронка; 14 -резиновое кольцо; 15 - поршень; 16 -цилиндровая втулка; 17 -всасывающий коллектор; 18 -шток; 19 -сальник гидравлической части; 20 -сальник крейцкопфной камеры; 21 -станина; 22 -седло клапана; 23 -уплотнение седла; 24 -клапан; 25 -уплотнение; 26 -пружина; 27 -манжета; 28 -крышка клапана; 29 -гайка крышки

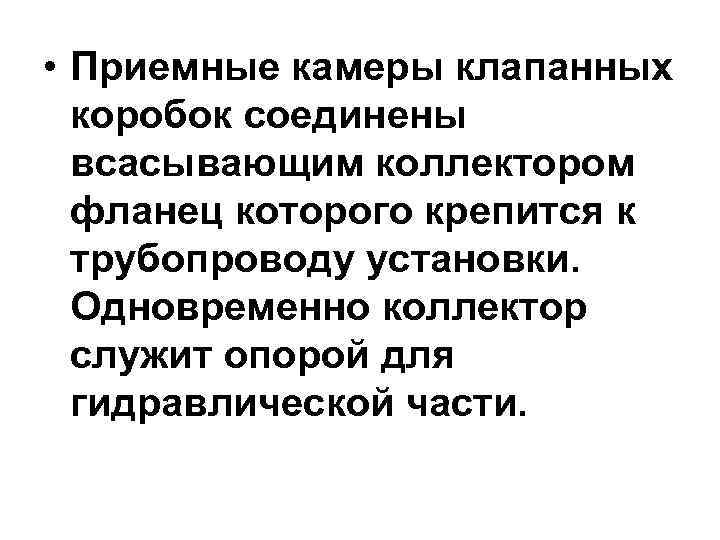

• Приемные камеры клапанных коробок соединены всасывающим коллектором фланец которого крепится к трубопроводу установки. Одновременно коллектор служит опорой для гидравлической части.

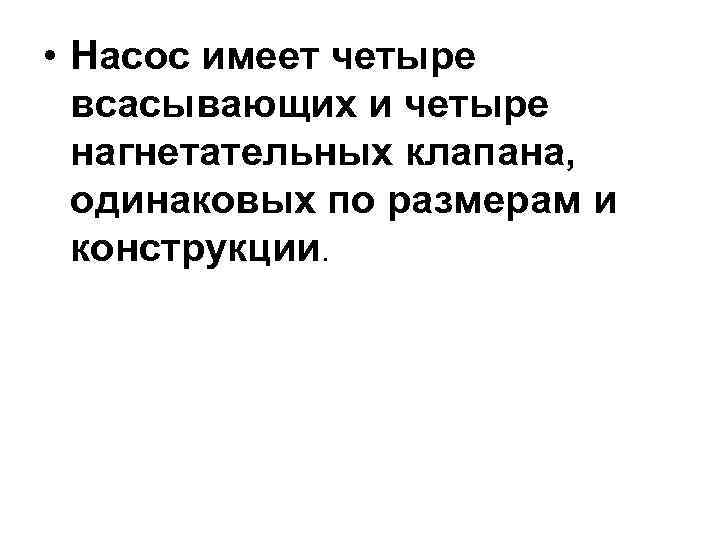

• Насос имеет четыре всасывающих и четыре нагнетательных клапана, одинаковых по размерам и конструкции.

• Нагнетательные части клапанной коробки соединены коллектором, отлитым заодно с воздушным колпаком, к которому при помощи штуцеров подсоединены нагнетательная линия и линия сброса давления с кранами.

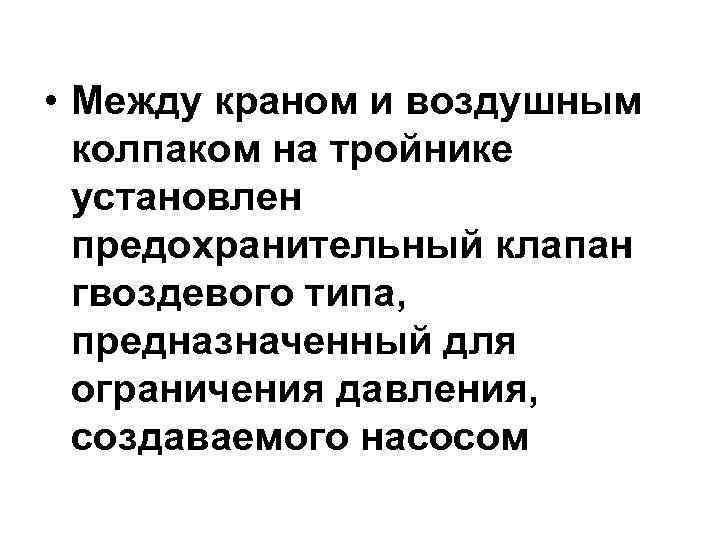

• Между краном и воздушным колпаком на тройнике установлен предохранительный клапан гвоздевого типа, предназначенный для ограничения давления, создаваемого насосом

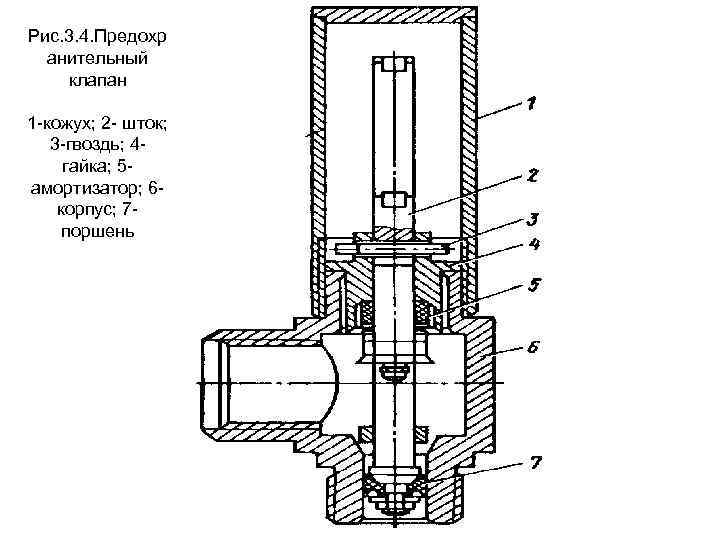

Рис. 3. 4. Предохр анительный клапан 1 -кожух; 2 - шток; 3 -гвоздь; 4 - гайка; 5 - амортизатор; 6 - корпус; 7 - поршень

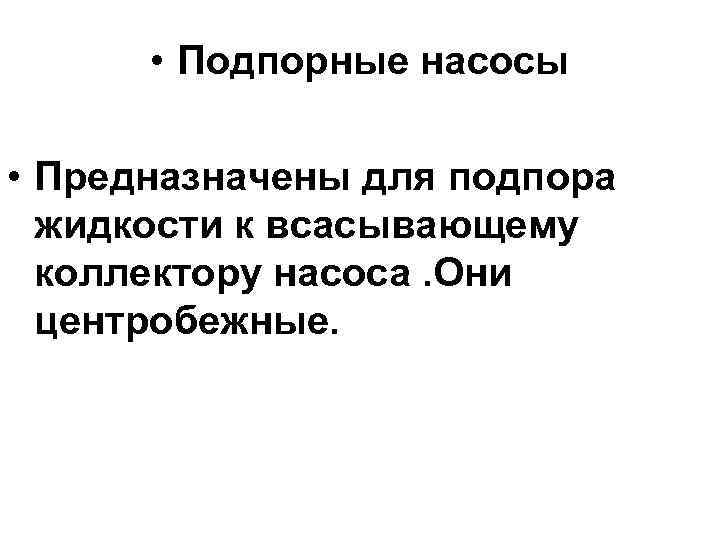

• Подпорные насосы • Предназначены для подпора жидкости к всасывающему коллектору насоса. Они центробежные.

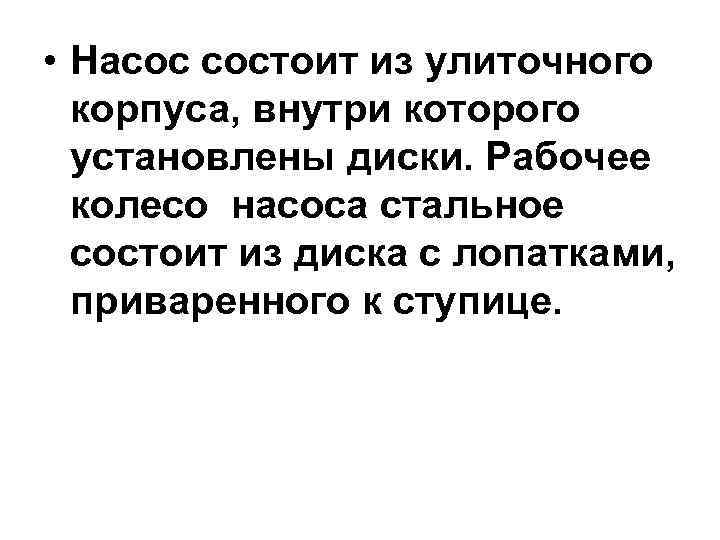

• Насос состоит из улиточного корпуса, внутри которого установлены диски. Рабочее колесо насоса стальное состоит из диска с лопатками, приваренного к ступице.

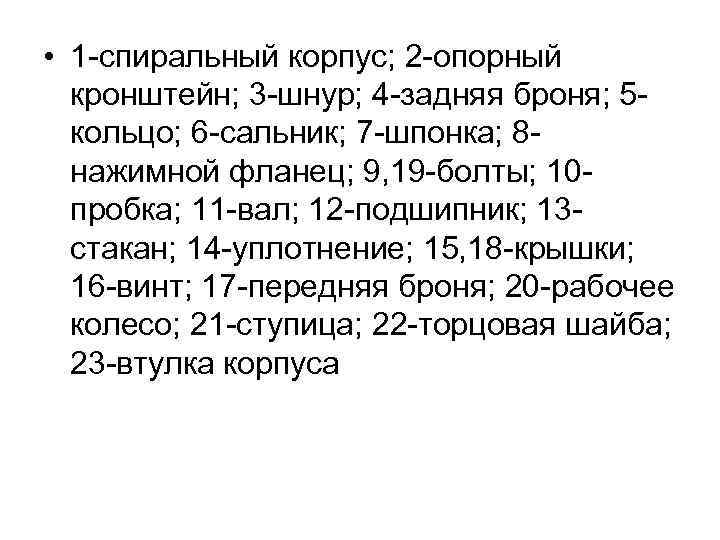

• 1 -спиральный корпус; 2 -опорный кронштейн; 3 -шнур; 4 -задняя броня; 5 - кольцо; 6 -сальник; 7 -шпонка; 8 - нажимной фланец; 9, 19 -болты; 10 - пробка; 11 -вал; 12 -подшипник; 13 - стакан; 14 -уплотнение; 15, 18 -крышки; 16 -винт; 17 -передняя броня; 20 -рабочее колесо; 21 -ступица; 22 -торцовая шайба; 23 -втулка корпуса

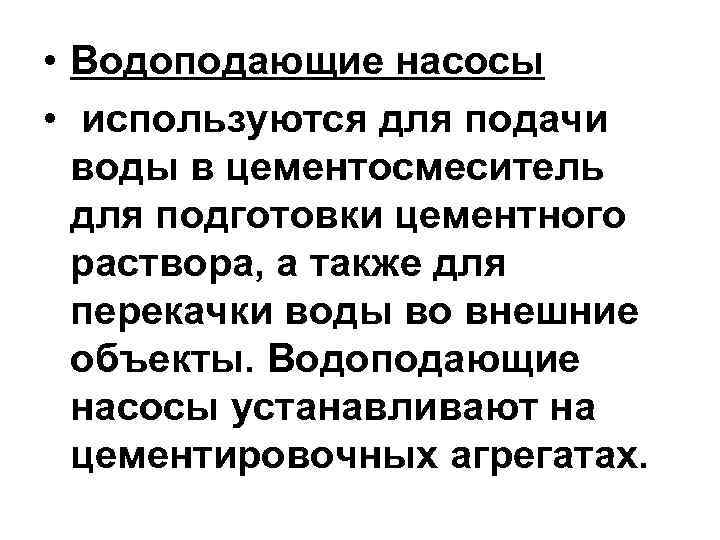

• Водоподающие насосы • используются для подачи воды в цементосмеситель для подготовки цементного раствора, а также для перекачки воды во внешние объекты. Водоподающие насосы устанавливают на цементировочных агрегатах.

• Рис. 3. 8. Центробежный насос • 1 -кронштейн; 2 -отбойное кольцо; 3 -вал; 4 - ротор; 5 -пеньковая набивка; 6 -диск; 7 - гидравлическая пята; 8 -регулировочное кольцо; 9 -втулка разгрузки; 10 -дистанционная втулка; 11 -крышка нагнетания; 12 -корпус; 13 - направляющий аппарат; 14, 15 - уплотнительное кольцо; 16 -рабочее колесо; 17 -стяжная шпилька; 18 -пробка; 19 -сливная трубка; 20 -крышка всасывания; 21 - гидрозатвор; 22 -кольцо; 23 -грундбукса; 2

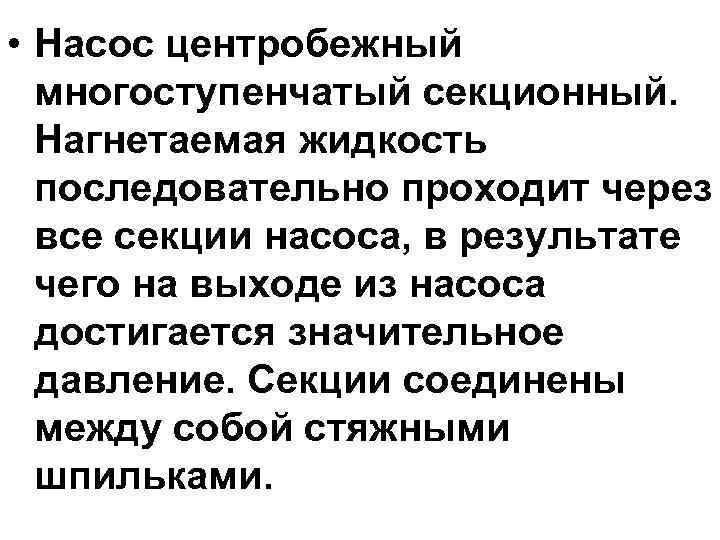

• Насос центробежный многоступенчатый секционный. Нагнетаемая жидкость последовательно проходит через все секции насоса, в результате чего на выходе из насоса достигается значительное давление. Секции соединены между собой стяжными шпильками.

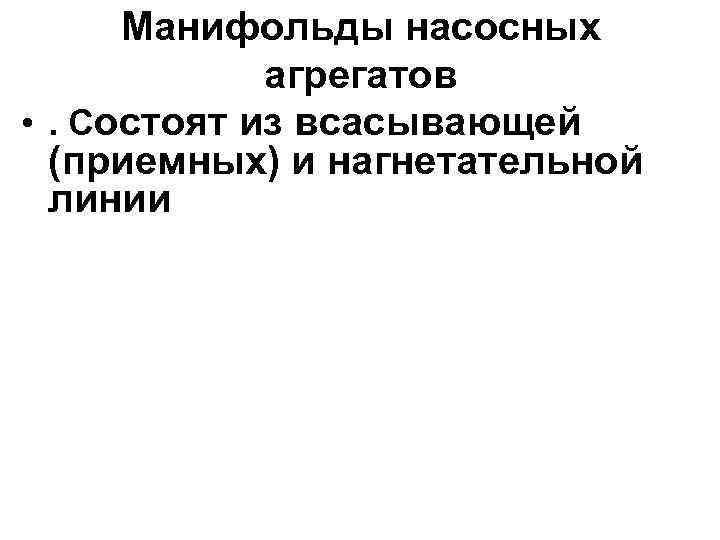

Манифольды насосных агрегатов • . Состоят из всасывающей (приемных) и нагнетательной линии

Блок манифольда

• Приемная линия, служит для забора жидкости из цистерны и состоит из резиновых рукавов и трехходового пробкового крана. Приемная линия из цистерны на автомобиле соединяется непосредственно с приемным коллектором насоса.

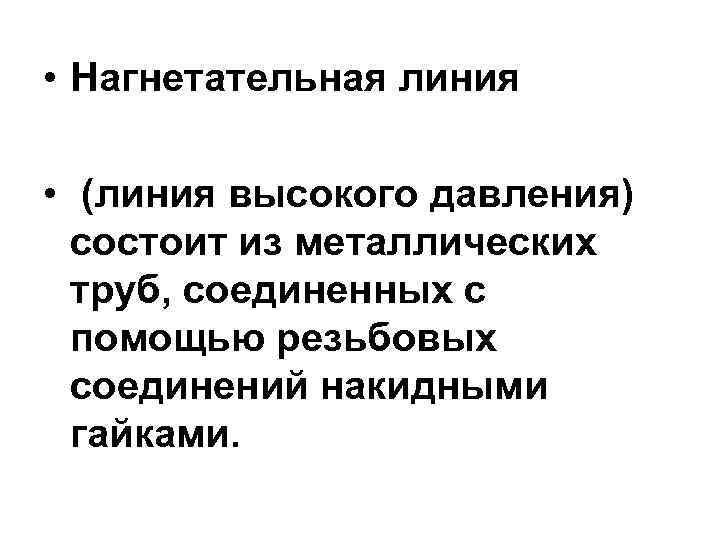

• Нагнетательная линия • (линия высокого давления) состоит из металлических труб, соединенных с помощью резьбовых соединений накидными гайками.

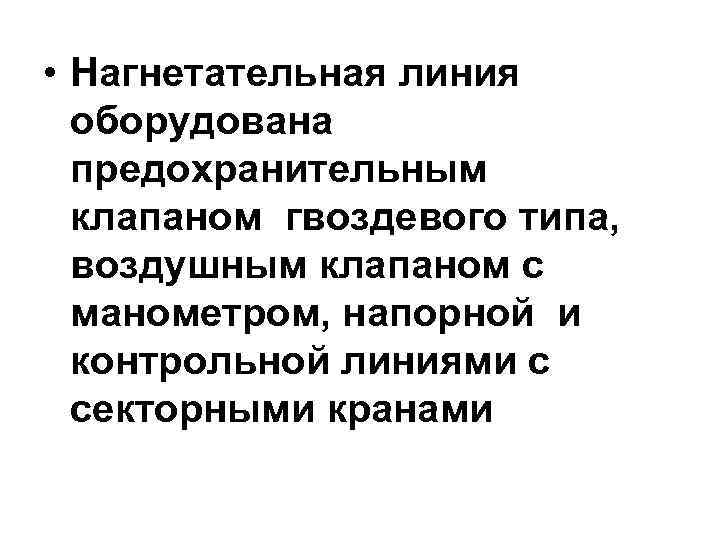

• Нагнетательная линия оборудована предохранительным клапаном гвоздевого типа, воздушным клапаном с манометром, напорной и контрольной линиями с секторными кранами

Манифольды насосных агрегатов Рис. 3. 9. Манифольд установки 1, 2 -секторные краны; 3 - контрольная линия; 4 - воздушный кран; 5 - предохраните льный клапан; 6 -напорная линия

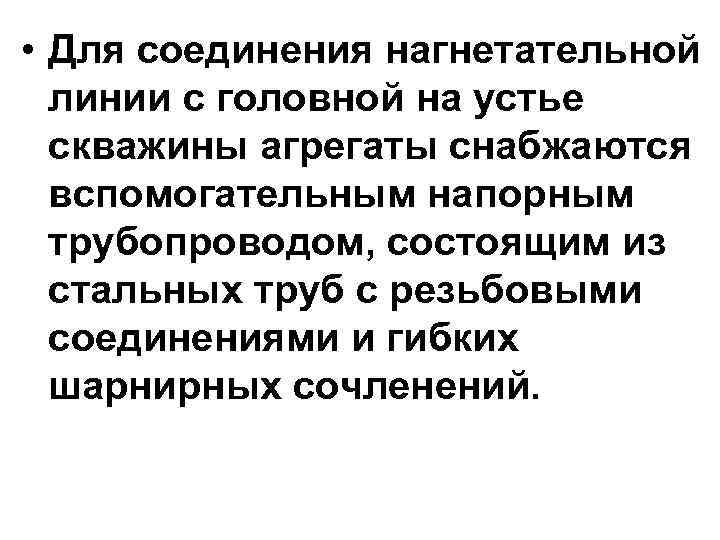

• Для соединения нагнетательной линии с головной на устье скважины агрегаты снабжаются вспомогательным напорным трубопроводом, состоящим из стальных труб с резьбовыми соединениями и гибких шарнирных сочленений.

Рис. Труба 1 -накидная гайка; 2 -кольцо уплотнения; 3 -конус уплотнения; 4 -труба; 5 - гнездо конуса

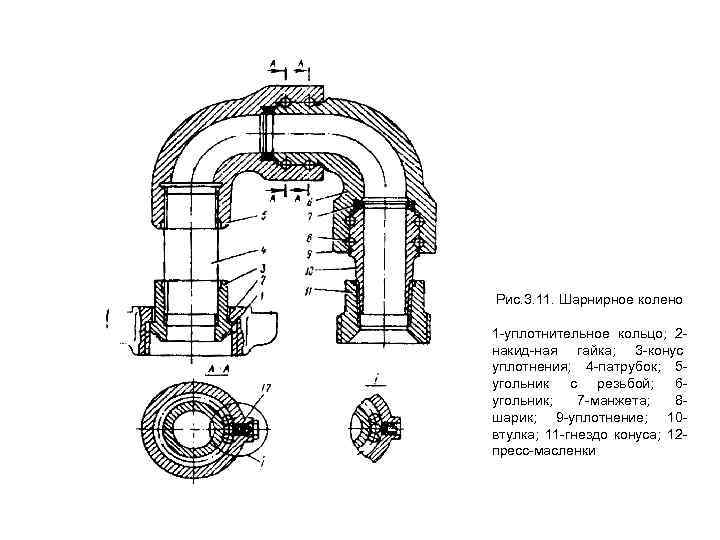

Рис. 3. 11. Шарнирное колено 1 -уплотнительное кольцо; 2 - накид-ная гайка; 3 -конус уплотнения; 4 -патрубок; 5 - угольник с резьбой; 6 - угольник; 7 -манжета; 8 - шарик; 9 -уплотнение; 10 - втулка; 11 -гнездо конуса; 12 - пресс-масленки

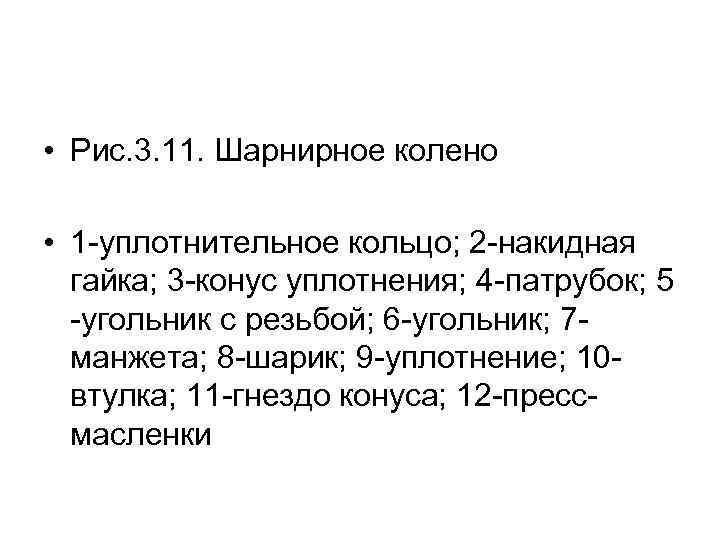

• Рис. 3. 11. Шарнирное колено • 1 -уплотнительное кольцо; 2 -накидная гайка; 3 -конус уплотнения; 4 -патрубок; 5 -угольник с резьбой; 6 -угольник; 7 - манжета; 8 -шарик; 9 -уплотнение; 10 - втулка; 11 -гнездо конуса; 12 -пресс- масленки
