Насосные станции систем водоотведения

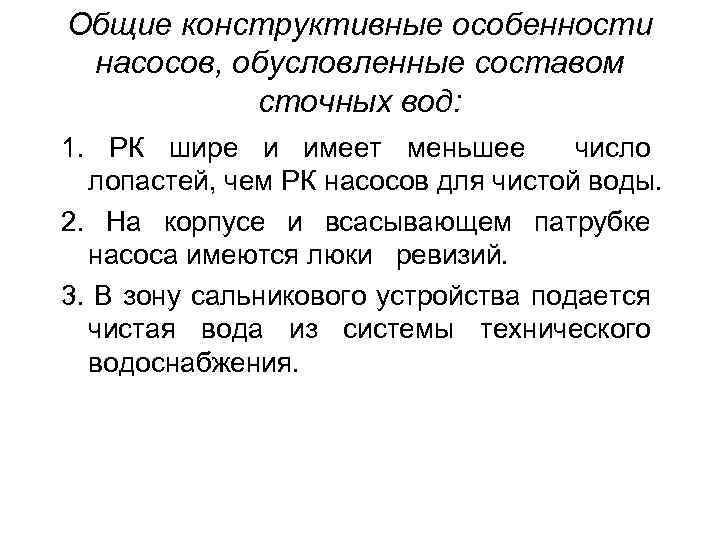

Общие конструктивные особенности насосов, обусловленные составом сточных вод: 1. РК шире и имеет меньшее число лопастей, чем РК насосов для чистой воды. 2. На корпусе и всасывающем патрубке насоса имеются люки ревизий. 3. В зону сальникового устройства подается чистая вода из системы технического водоснабжения.

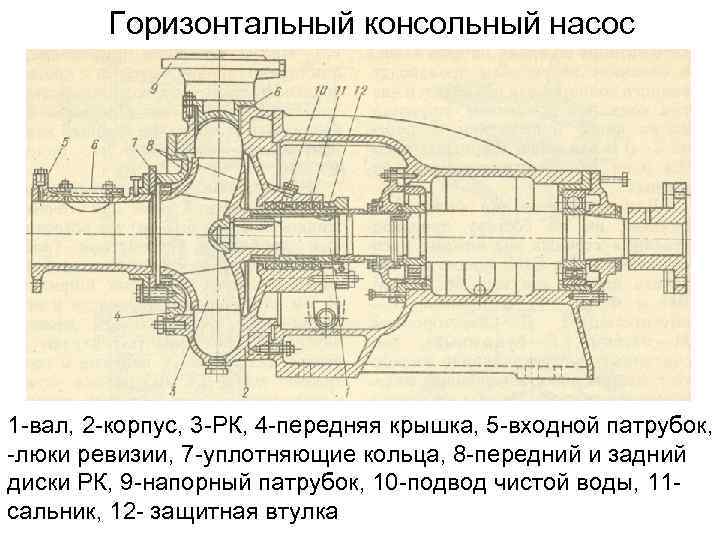

Горизонтальный консольный насос 1 -вал, 2 -корпус, 3 -РК, 4 -передняя крышка, 5 -входной патрубок, -люки ревизии, 7 -уплотняющие кольца, 8 -передний и задний диски РК, 9 -напорный патрубок, 10 -подвод чистой воды, 11 сальник, 12 - защитная втулка
Насос типа СДВ 1, 2 и 6 -люки, 3 и 8 -крышки, 4 и 5 – люки подшипников, 7 -РК

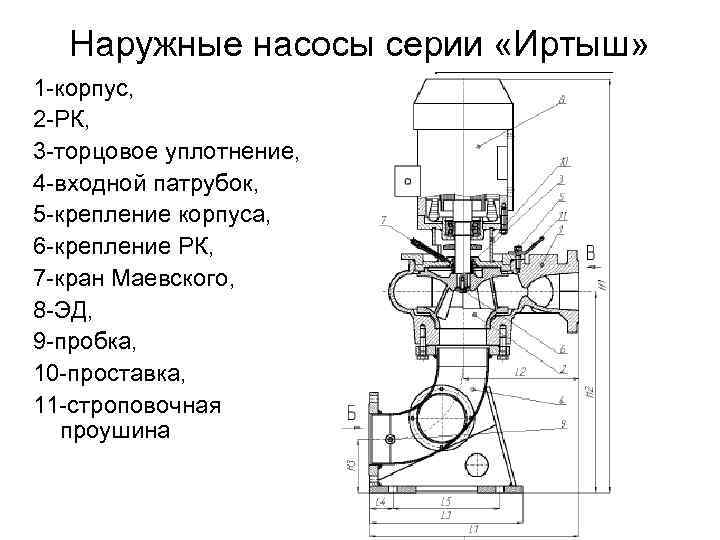

Наружные насосы серии «Иртыш» 1 -корпус, 2 -РК, 3 -торцовое уплотнение, 4 -входной патрубок, 5 -крепление корпуса, 6 -крепление РК, 7 -кран Маевского, 8 -ЭД, 9 -пробка, 10 -проставка, 11 -строповочная проушина
Погружные насосы серии «Иртыш» с опускным устройством 1 -фланцевый нагнетательный патрубок 2 -опорный соединитель 3 -направляющие 4 -кронштейн
Определение размеров здания НС

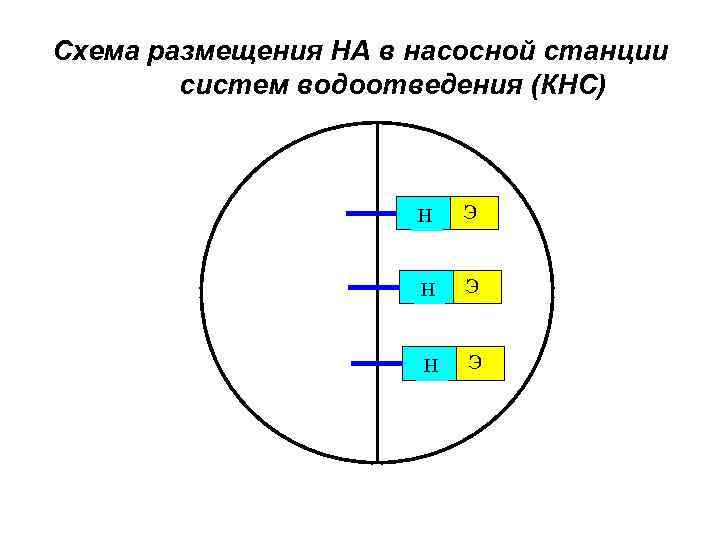

Схема размещения НА в насосной станции систем водоотведения (КНС) Н Э Н Э

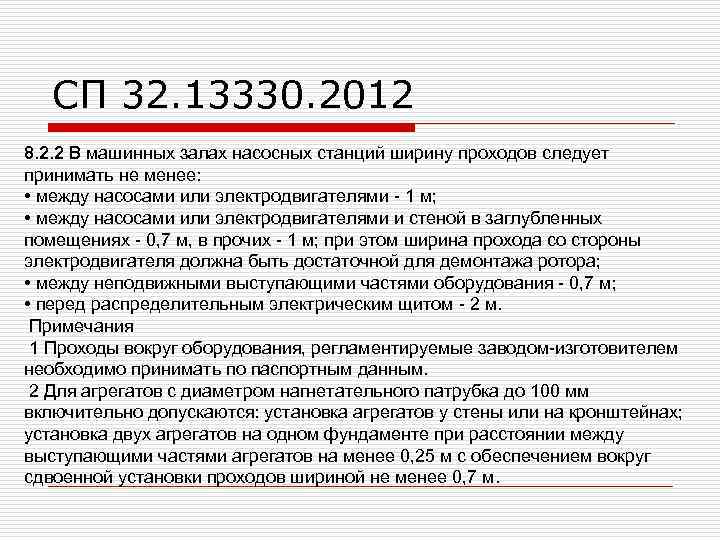

СП 32. 13330. 2012 8. 2. 2 В машинных залах насосных станций ширину проходов следует принимать не менее: • между насосами или электродвигателями - 1 м; • между насосами или электродвигателями и стеной в заглубленных помещениях - 0, 7 м, в прочих - 1 м; при этом ширина прохода со стороны электродвигателя должна быть достаточной для демонтажа ротора; • между неподвижными выступающими частями оборудования - 0, 7 м; • перед распределительным электрическим щитом - 2 м. Примечания 1 Проходы вокруг оборудования, регламентируемые заводом-изготовителем необходимо принимать по паспортным данным. 2 Для агрегатов с диаметром нагнетательного патрубка до 100 мм включительно допускаются: установка агрегатов у стены или на кронштейнах; установка двух агрегатов на одном фундаменте при расстоянии между выступающими частями агрегатов на менее 0, 25 м с обеспечением вокруг сдвоенной установки проходов шириной не менее 0, 7 м.
Определение отметки оси насоса Zземли 0, 2(n-1) Z¹пола Zл Zmin 1, 5 -2, 5 м Zmax 0, 6 -1, 2 Dвх 0, 8 Dвх III III’ I’ 0, 2 Zвн 0, 3 -0. 4 Zон h Zвф H 0, 2 Z²пола Dвх 0, 7 -1 Dвх

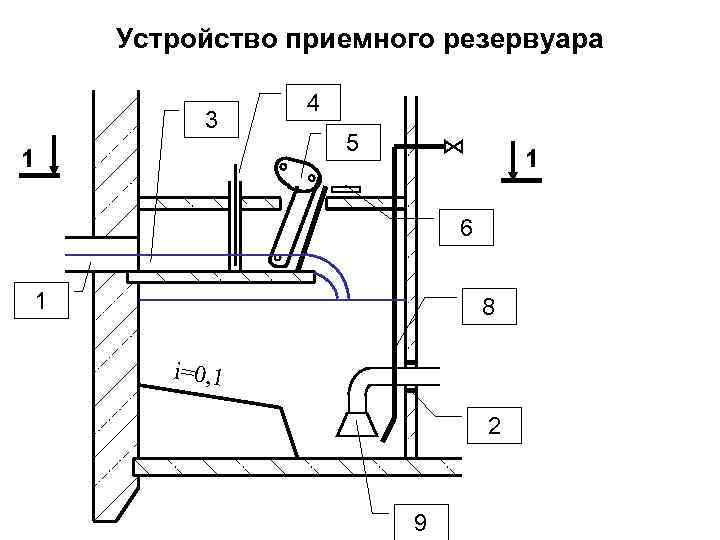

Устройство приемного резервуара 3 1 4 5 1 6 1 8 i=0, 1 2 9

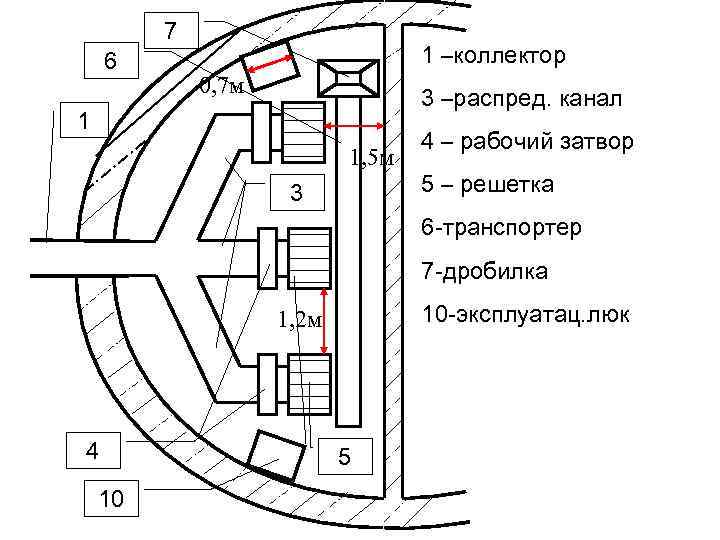

6 7 1 –коллектор 0, 7 м 3 –распред. канал 1 1, 5 м 3 4 – рабочий затвор 5 – решетка 6 -транспортер 7 -дробилка 10 -эксплуатац. люк 1, 2 м 4 10 5
