Направленные микрофоны ЛАСР.ppt

  • Количество слайдов: 13

> Направленные микрофоны Лазерные акустические системы разведки Направленные микрофоны Лазерные акустические системы разведки

>Параболический микрофон Параболический микрофон

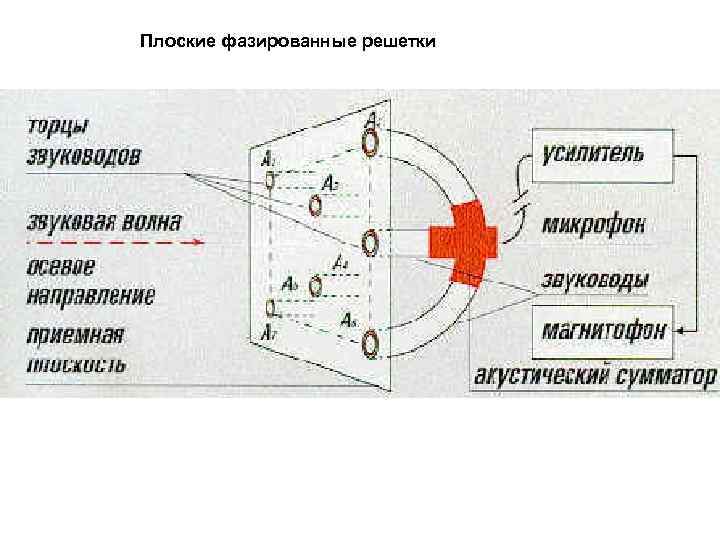

>Плоские фазированные решетки Плоские фазированные решетки

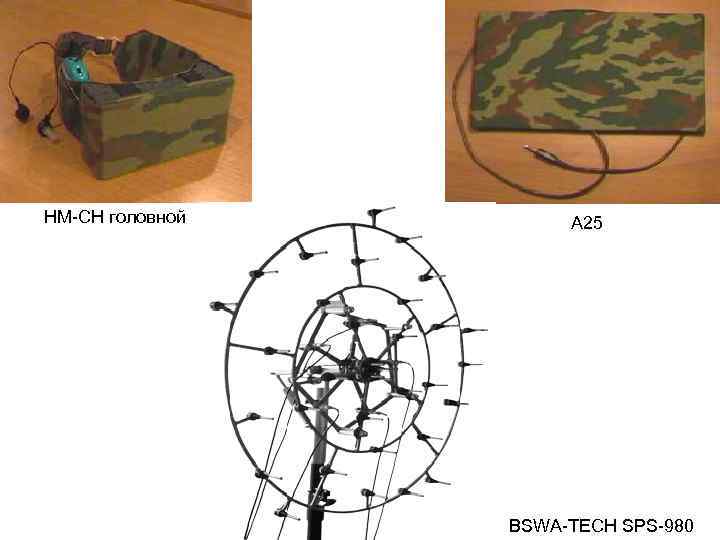

>НМ-СН головной А 25 BSWA-TECH SPS-980 НМ-СН головной А 25 BSWA-TECH SPS-980

>Трубчатые микрофоны, или микрофоны Трубчатые микрофоны, или микрофоны "бегущей" волны

> YKN UEM-88. MKH 70 P 48. YKN UEM-88. MKH 70 P 48.

> Тип микрофона Характеристика YKN Тип микрофона Характеристика YKN AT-89 UEM-88 Частотный 500 – 10 000 60 – 12 000 200 – 15 000 диапазон, Гц Максимальный коэффициент 66 93 50 усиления, д. Б Чувствительност 20 70 - ь, м. В/Па Размеры, мм 310 x 30 355 x 70 229 x 25 x 13 Масса, г 130 473 65 Напряжение 3 9 1 x. ААА питания, В Время работы от 30 4 − 6 100 аккумулятора, ч Дальность перехвата 100 - разговоров, м

>Градиентный микрофон Градиентный микрофон

>Направленный микрофон органного типа Длина трубки в мм, резонансная частота в Гц. Направленный микрофон органного типа Длина трубки в мм, резонансная частота в Гц. L= 330/2 F

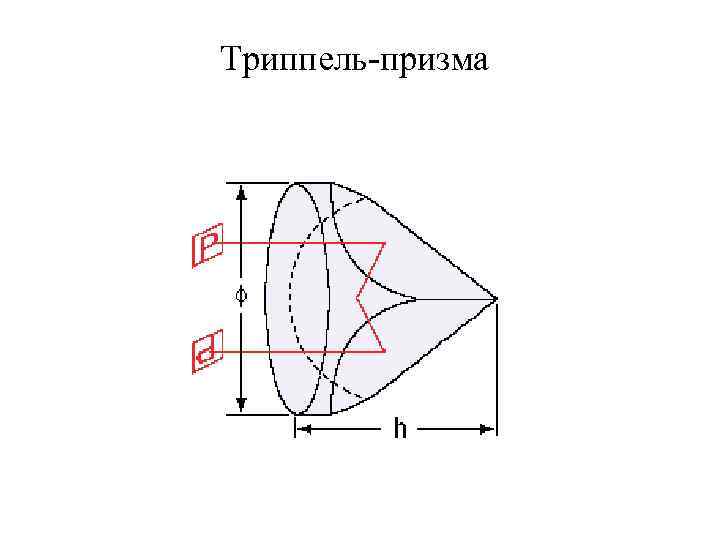

>Триппель-призма Триппель-призма

> Основные характеристики лазерных акустических систем разведки Основные характеристики лазерных акустических систем разведки Тип системы Характеристика SIM-LAMIC Laser-3000 (PKI 3100) Лазерный передатчик Тип лазера Полупроводниковый Длина волны, мкм 0, 82 0, 88 Мощность излучения, м. Вт 5 10 Рассходимость луча, мрад - 0, 5 Фокусное расстояние объектива, мм 135 Питание, В 8 х1, 5 (АА) 4 х1, 5 (АА) Время работы, ч 50 Приемник лазерного излучения Тип приемника малошумящий PIN-диод Длина волны, мкм ближний ИК Фокусное расстояние объектива, мм 500 135 (1: 2, 8) Питание, В 12 4 х1, 5 (АА) Время работы, ч. 50 - 100 50

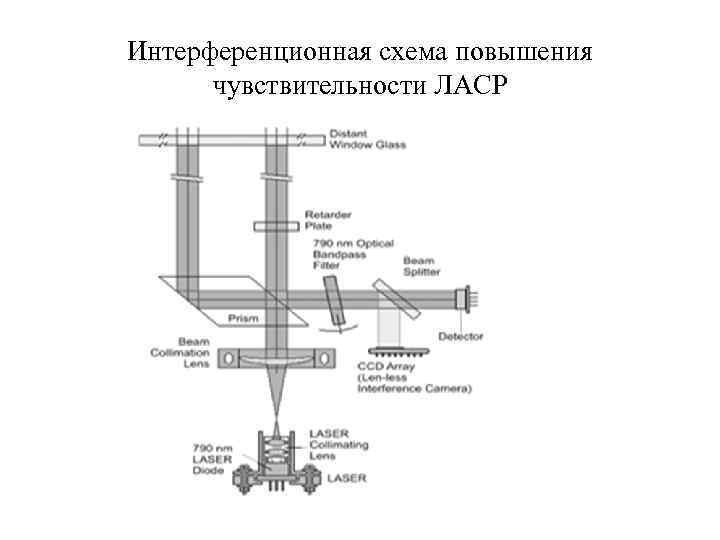

>Интерференционная схема повышения чувствительности ЛАСР Интерференционная схема повышения чувствительности ЛАСР

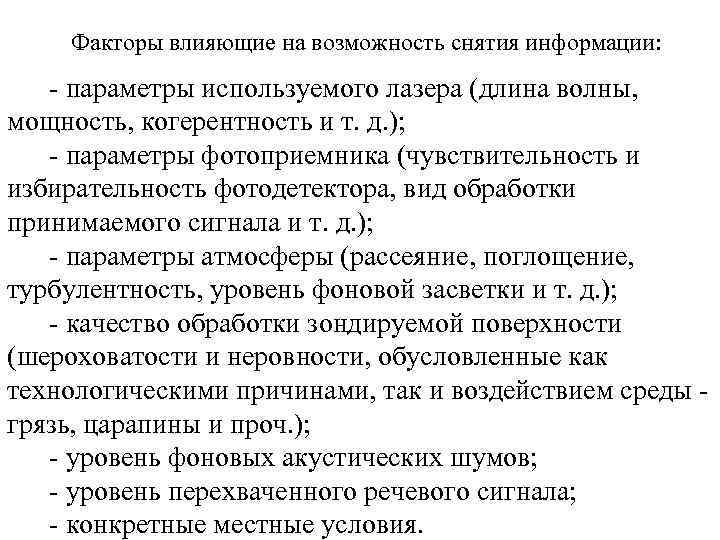

> Факторы влияющие на возможность снятия информации: - параметры используемого лазера (длина Факторы влияющие на возможность снятия информации: - параметры используемого лазера (длина волны, мощность, когерентность и т. д. ); - параметры фотоприемника (чувствительность и избирательность фотодетектора, вид обработки принимаемого сигнала и т. д. ); - параметры атмосферы (рассеяние, поглощение, турбулентность, уровень фоновой засветки и т. д. ); - качество обработки зондируемой поверхности (шероховатости и неровности, обусловленные как технологическими причинами, так и воздействием среды - грязь, царапины и проч. ); - уровень фоновых акустических шумов; - уровень перехваченного речевого сигнала; - конкретные местные условия.
