Нанокомпозиционные металлические материалы Нанокомпозиционные металлические материалы СХЕМА

Нанокомпозиционные металлические материалы

Нанокомпозиционные металлические материалы СХЕМА ПОЛУЧЕНИЯ ЕСТЕСТВЕННО-КОМПОЗИЦИОННОГО МАТЕРИАЛА СО СЛОИСТОЙ ФЕРРИТОМАРТЕНСИТНОЙ СТРУКТУРОЙ АС 3 А ТЕМПЕРАТУРА АС 1 Ф МН ВРЕМЯ Ф П Ф М

Нанокомпозиционные металлические материалы СХЕМА ПОЛУЧЕНИЯ ДВУХ-, ТРЕХ- И ПЯТИСЛОЙНОЙ ПОЛОСЫ МЕТОДОМ ХОЛОДНОЙ ПРОКАТКИ В РУЛОНАХ 1 – разматыватель с рулоном полосы основного слоя, 2 – разматыватель с рулоном полосы плакирующего слоя, 3 – направляющие ролики; 4 – рабочие валки прокатного стана, 5 – моталка с рулоном многослой ной полосы

Нанокомпозиционные металлические материалы СХЕМА НЕПРЕРЫВНОГО ПРОЦЕССА ПРОКАТКИ МЕТАЛЛИЧЕСКИХ ПОЛОС, АРМИРОВАННЫХ ДИСКРЕТНЫМИ ВОЛОКНАМИ Бункер для Разматыватель Рабочая клеть дискретных полос прокатного стана волокон Разматыватель полос Ролики Армированная полоса

Нанокомпозиционные металлические материалы СХЕМА ПОЛУЧЕНИЯ СЛОИСТЫХ МЕТАЛЛИЧЕСКИХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ МЕТОДОМ ПАКЕТНОЙ ПРОКАТКИ Укладка пластин в пакет Обварка пакета по всему периметру Резка композиции на мерные длины Нагрев пакета под прокатку Прокатка пакета

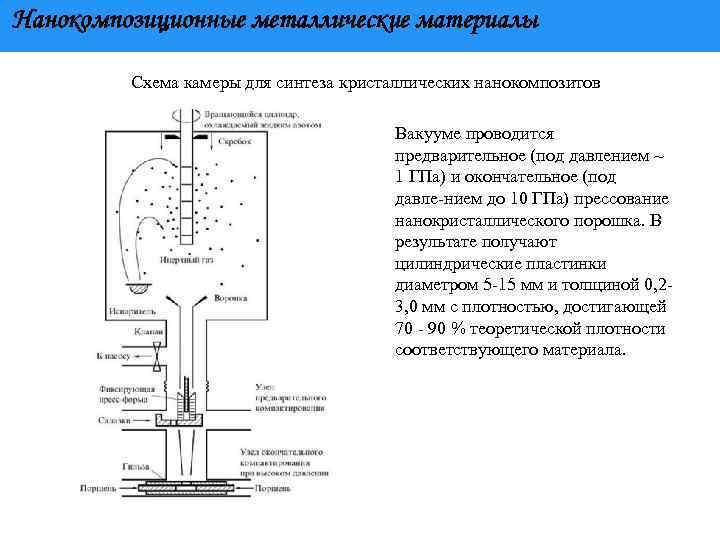

Нанокомпозиционные металлические материалы Схема камеры для синтеза кристаллических нанокомпозитов Вакууме проводится предварительное (под давлением ~ 1 ГПа) и окончательное (под давле нием до 10 ГПа) прессование нанокристаллического порошка. В результате получают цилиндрические пластинки диаметром 5 15 мм и толщиной 0, 2 3, 0 мм с плотностью, достигающей 70 90 % теоретической плотности соответствующего материала.

Нанокомпозиционные металлические материалы Схема одноосного магнитно-импульсного прессования 1 – индуктор, 2 – концентратор, 3 – верхний и нижний пуансоны, 4 – порошок, 5 – матрица, 6 – устройство выемки образца

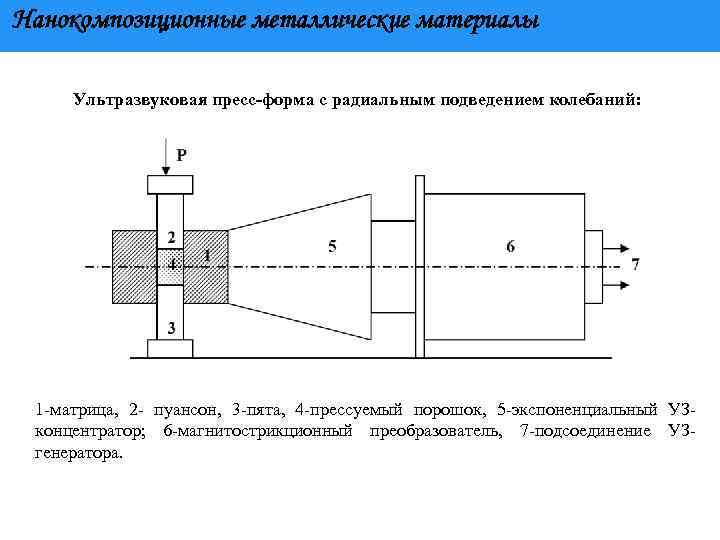

Нанокомпозиционные металлические материалы Ультразвуковая пресс-форма с радиальным подведением колебаний: 1 матрица, 2 пуансон, 3 пята, 4 прессуемый порошок, 5 экспоненциальный УЗ концентратор; 6 магнитострикционный преобразователь, 7 подсоединение УЗ генератора.

Нанокомпозиционные металлические материалы СХЕМА УСТАНОВКИ ДЛЯ ГОРЯЧЕГО ПРЕССОВАНИЯ Корпус камеры Упор Индуктор Пластины Сильфон Шток пресса Огнеупорные плиты Прессуемый пакет Уплотнительная резина Термопара Стол

Нанокомпозиционные металлические материалы СХЕМА ПРЕССОВАНИЯ НА ПРЕССЕ С ОБОГРЕВАЕМЫМИ ПЛИТАМИ Р Верхняя траверса Пакет Нижняя траверса Обогреваемые плиты

Нанокомпозиционные металлические материалы ИЗОСТАТИСТИЧЕСКОЕ ПРЕССОВАНИЕ ИЗДЕЛИЙ Заготовка Сборка заготовки с формующими элементами Заключение Заваривание сборки в контейнера пластичный металлический контейнер и его вакуумирование Нагрев Готовый контейнера профиль и подача давления

Нанокомпозиционные металлические материалы ВОЗМОЖНЫЕ ВИДЫ ПОЛУФАБРИКАТОВ, ПОЛУЧАЕМЫХ ПРИ ИЗОСТАТИСТИЧЕСКОМ ПРЕССОВАНИИ Готовый полуфабр икат Заготовка Формирующий элемент Контейнер

Нанокомпозиционные металлические материалы СХЕМА УСТАНОВКИ ДЛЯ ДИФФУЗИОННОЙ СВАРКИ Нагружающий шток Камера установки Охлаждающие трубки Нагреватель Заготовка Стол К вакуумному насосу

Нанокомпозиционные металлические материалы СХЕМА ПРОЦЕССА СВАРКИ ВЗРЫВОМ Неподвижная Метаемая Взрывчатое пластина вещество Зона соединения метаемой и неподвижной пластин Зона наклона метаемой пластины под действием взорвавшегося взрывчатого вещества Метаемая пластина находится в исходном состоянии. (Зона непродетаниро вавшего взрывчатого вещества)

Нанокомпозиционные металлические материалы СХЕМА СВАРКИ ВЗРЫВОМ МНОГОСЛОЙНОЙ ЗАГОТОВКИ Детонатор Зарядка взрывчатого вещества Фальшпластина Прокладка Установочные элементы Метаемые пластины Основание

Нанокомпозиционные металлические материалы СХЕМА СВАРКИ ВЗРЫВОМ МНОГОСЛОЙНОЙ ЗАГОТОВКИ Детонатор Слой взрывчатого вещества Буферный слой Метаемая плита Метаемый материал (лист, фольга) Армирующие волокна Основание

Нанокомпозиционные металлические материалы СХЕМА СВАРКИ ВЗРЫВОМ МНОГОСЛОЙНЫХ ТРУБЧАТЫХ ЗАГОТОВОК Детонатор Крышка Взрывчатое вещество Демпфирующий слой Трубчатые заготовки Вкладыши Цилиндрический контейнер

Нанокомпозиционные металлические материалы СХЕМА ВЗРЫВНОГО ПРЕССОВАНИЯ ПЛОСКИХ ЗАГОТОВОК Электродетонатор Пластина поршень Контейнер Прессуемый материал Пластина основание Заряд взрывчатог о вещества

Нанокомпозиционные металлические материалы ПРЕССОВАНИЕ ПОРОХОВЫМИ ЗАРЯДАМИ СХЕМА БАЛЛИСТИЧЕСКОГО ПРЕССА Боек Пороховой Снаряд заряд Ствол Пуансон Матрица Отверстие Прессуемый для порошок выхода воздуха

Нанокомпозиционные металлические материалы ПРЕССОВАНИЕ НЕПОСРЕДСТВЕННЫМ ВОЗДЕЙСТВИЕМ ПОРОХОВЫХ ГАЗОВ Боек Пороховой заряд Предохранительные диски Прессуемый материал

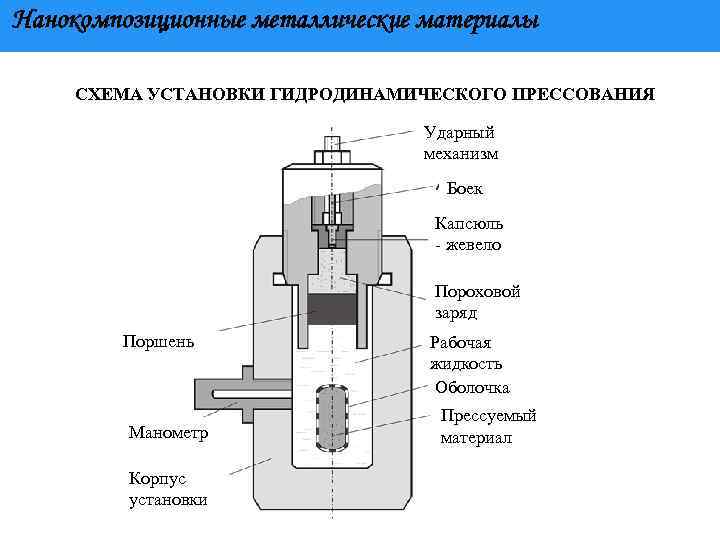

Нанокомпозиционные металлические материалы СХЕМА УСТАНОВКИ ГИДРОДИНАМИЧЕСКОГО ПРЕССОВАНИЯ Ударный механизм Боек Капсюль жевело Пороховой заряд Поршень Манометр Корпус установки Рабочая жидкость Оболочка Прессуемый материал

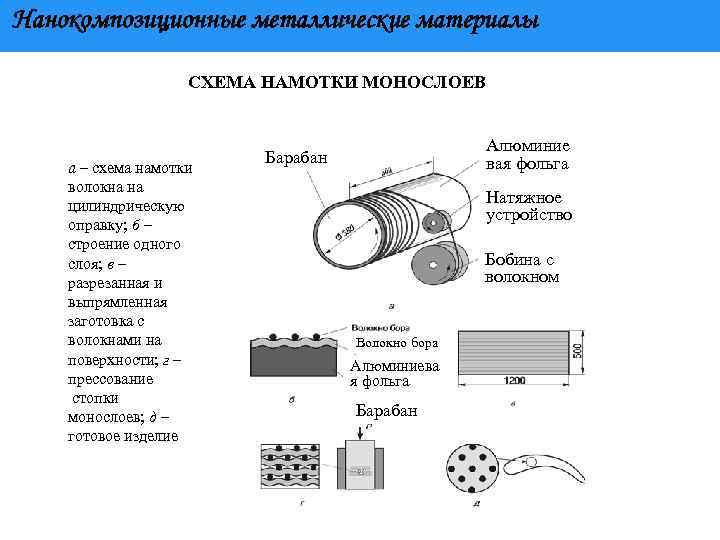

Нанокомпозиционные металлические материалы СХЕМА НАМОТКИ МОНОСЛОЕВ а – схема намотки волокна на цилиндрическую оправку; б – строение одного слоя; в – разрезанная и выпрямленная заготовка с волокнами на поверхности; г – прессование стопки монослоев; д – готовое изделие Алюминие вая фольга Барабан Натяжное устройство Бобина с волокном Волокно бора Алюминиева я фольга Барабан

Нанокомпозиционные металлические материалы СХЕМА ПОЛУЧЕНИЯ АРМИРОВАННЫХ РУЛОННЫХ ПРУТКОВЫХ (А…В) И ТРУБЧАТЫХ ЗАГОТОВОК (Г, Д) ИЗ БИМЕТАЛЛИЧЕСКОЙ ПРОВОЛОКИ 1 – матричная рифленая фольга; 2 – матричная полоса; 3 – армирующее волокно; 4 – волокно из металла матрицы; 5 –биметаллическая проволока; 6 – трубчатая оправка. а – армированный монослой в – сворачивание армированной б – полоса с армирующими и полосы в рулон матричными волокнами

Нанокомпозиционные металлические материалы СХЕМЫ УСТРОЙСТВА ГОЛОВОК ПЛАЗМЕННЫХ ГОРЕЛОК ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ ИЗ ПОРОШКОВ (а) И ПРОВОЛОКИ (б)

Нанокомпозиционные металлические материалы СХЕМЫ ПЛАЗМЕННОГО НАПЫЛЕНИЯ МАТРИЧНОГО МАТЕРИАЛА НА ЗАГОТОВКИ ЦИЛИНДРИЧЕСКОЙ ФОРМЫ (а) И ПОЛУЧЕНИЯ МОНОСЛОЙНЫХ ЗАГОТОВОК (б)

Нанокомпозиционные металлические материалы СХЕМА ГАЗОПЛАМЕННОГО НАПЫЛЕНИЯ МАТРИЧНОГО МАТЕРИАЛА (ПОРОШКА) НА ВОЛОКНА Напыляемый порошок Транспортирующий газ Кислород и горючий газ Сопло Пламя Волокна Напыленный материал

Нанокомпозиционные металлические материалы ПРИНЦИПИАЛЬНАЯ СХЕМА УСТАНОВКИ ДЛЯ ДЕТОНАЦИОННОГО НАНЕСЕНИЯ ПОКРЫТИЙ Свеча Порошок Азот Кислород Ствол Деталь Шток Ацетилен Шток

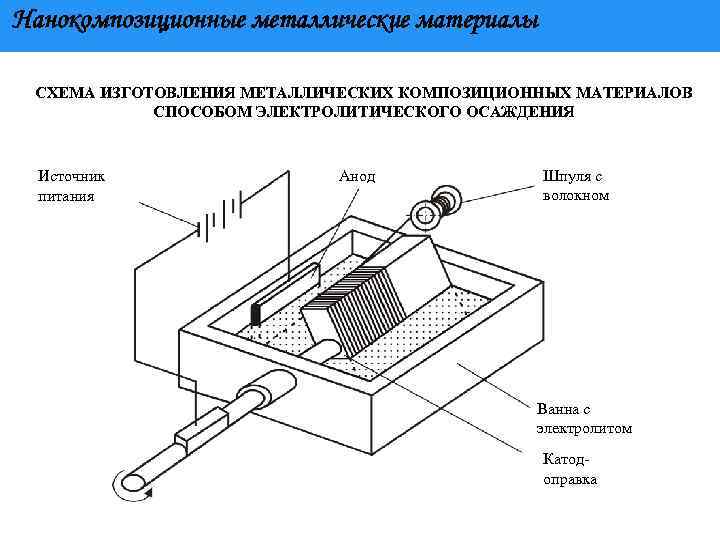

Нанокомпозиционные металлические материалы СХЕМА ИЗГОТОВЛЕНИЯ МЕТАЛЛИЧЕСКИХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ СПОСОБОМ ЭЛЕКТРОЛИТИЧЕСКОГО ОСАЖДЕНИЯ Источник питания Анод Шпуля с волокном Ванна с электролитом Катод оправка

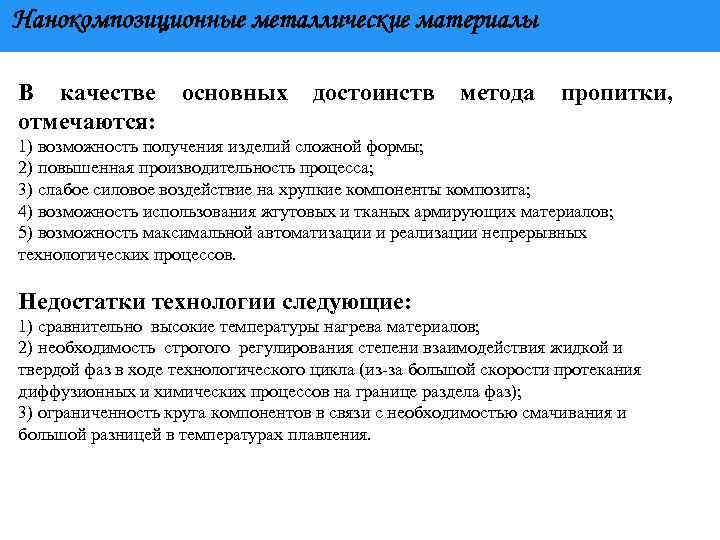

Нанокомпозиционные металлические материалы В качестве отмечаются: основных достоинств метода пропитки, 1) возможность получения изделий сложной формы; 2) повышенная производительность процесса; 3) слабое силовое воздействие на хрупкие компоненты композита; 4) возможность использования жгутовых и тканых армирующих материалов; 5) возможность максимальной автоматизации и реализации непрерывных технологических процессов. Недостатки технологии следующие: 1) сравнительно высокие температуры нагрева материалов; 2) необходимость строгого регулирования степени взаимодействия жидкой и твердой фаз в ходе технологического цикла (из за большой скорости протекания диффузионных и химических процессов на границе раздела фаз); 3) ограниченность круга компонентов в связи с необходимостью смачивания и большой разницей в температурах плавления.

Нанокомпозиционные металлические материалы СМАЧИВАНИЕ ПОВЕРХНОСТИ И ПРОПИТКА ПОРИСТЫХ ТЕЛ 1 – смачивание поверхности жидкостью отсутствует; 2 – ограниченное смачивание; 3 – полное смачивание ( 0)

Нанокомпозиционные металлические материалы СХЕМА УСТАНОВКИ ДЛЯ НАПРАВЛЕННОЙ КРИСТАЛЛИЗАЦИИ ЭВТЕКТИК

Нанокомпозиционные металлические материалы МИКРОСТРУКТУРА ЭВТЕКТИКИ Mn. Sb–Sb В ПОПЕРЕЧНОМ (а) И ПРОДОЛЬНОМ (б) СЕЧЕНИЯХ

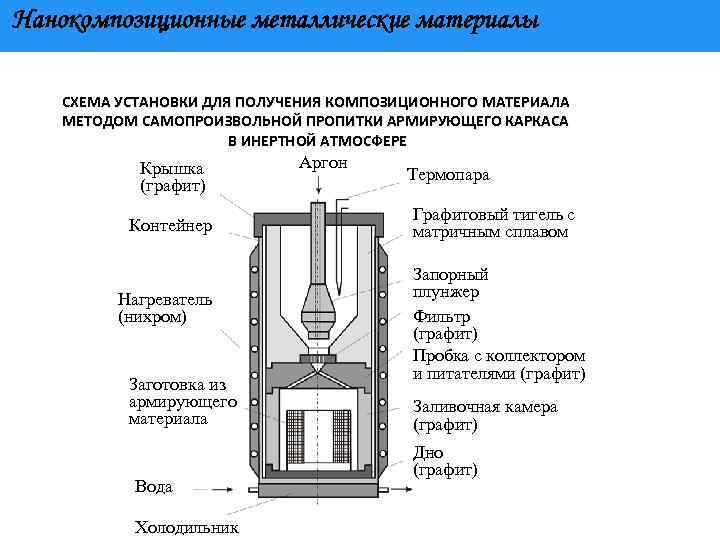

Нанокомпозиционные металлические материалы СХЕМА УСТАНОВКИ ДЛЯ ПОЛУЧЕНИЯ КОМПОЗИЦИОННОГО МАТЕРИАЛА МЕТОДОМ САМОПРОИЗВОЛЬНОЙ ПРОПИТКИ АРМИРУЮЩЕГО КАРКАСА В ИНЕРТНОЙ АТМОСФЕРЕ Крышка (графит) Контейнер Нагреватель (нихром) Заготовка из армирующего материала Вода Холодильник Аргон Термопара Графитовый тигель с матричным сплавом Запорный плунжер Фильтр (графит) Пробка с коллектором и питателями (графит) Заливочная камера (графит) Дно (графит)

Нанокомпозиционные металлические материалы СХЕМЫ ПОЛУЧЕНИЯ ИЗДЕЛИЙ МЕТОДОМ НЕПРЕРЫВНОЙ ПРОПИТКИ ВОЛОКОН Волокна Жидкий металл Кристаллизатор Композиционный металл Фильера

Нанокомпозиционные металлические материалы СХЕМА ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ ДЛЯ ПОЛУЧЕНИЯ АРМИРОВАННЫХ МЕТАЛЛИЧЕСКИХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ МЕТОДОМ НЕПРЕРЫВНОЙ ПРОПИТКИ Отрезной круг

Нанокомпозиционные металлические материалы СХЕМА НАНЕСЕНИЯ ПОКРЫТИЯ ДИБОРИДА ТИТАНА НА УГЛЕРОДНЫЕ ВОЛОКНА И ПОЛУЧЕНИЯ УГЛЕАЛЮМИНИЕВОГО КОМПОЗИЦИОННОГО МАТЕРИАЛА МЕТОДОМ НЕПРЕРЫВНОЙ ПРОПИТКИИ ЖГУТОВ

Нанокомпозиционные металлические материалы СХЕМЫ ПОЛУЧЕНИЯ МЕТАЛЛИЧЕСКИХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ ПО МЕТОДУ ВАКУУМНОЙ ПРОПИТКИ АРМАТУРЫ С НИЖНИМ (а) И ВЕРХНИМ (б) РАСПОЛОЖЕНИЕМ ТИГЛЯ Тигель Волокна Металлическая К вакуумному форма насосу Пористая пробка Печь сопротивления К вакуумному насосу

Нанокомпозиционные металлические материалы ИЗГОТОВЛЕНИЕ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ МЕТОДОМ ВАКУУМНОЙ ПРОПИТКИ: а – пропитка сверху и б – снизу

Нанокомпозиционные металлические материалы СХЕМА УСТАНОВКИ ДЛЯ ПРОПИТКИ ВОЛОКОН ЖИДКИМ МЕТАЛЛОМ В ВАКУУМЕ

Нанокомпозиционные металлические материалы СХЕМА ВАКУУМНОЙ ПРОПИТКИ С РЕГУЛИРОВАНИЕМ ПОТОКА МЕТАЛЛА ЭЛЕКТРОМАГНИТНЫМ ПОЛЕМ

Нанокомпозиционные металлические материалы СХЕМА УСТАНОВКИ ДЛЯ ПОЛУЧЕНИЯ УГЛЕАЛЮМИНИЕВЫХ КОМПОЗИЦИЙ МЕТОДОМ ПРОПИТКИ ПОД ДАВЛЕНИЕМ

Нанокомпозиционные металлические материалы СХЕМА УСТАНОВКИ ДЛЯ ПОЛУЧЕНИЯ КОМПОЗИЦИЙ МЕТОДОМ ПРОПИТКИ ПОД ДАВЛЕНИЕМ Обогреваемые прессующие плиты Вакуум Аргон Контейнер Заготовка

Нанокомпозиционные металлические материалы СХЕМА ПРОЦЕССА ПОЛУЧЕНИЯ МЕТАЛЛИЧЕСКОГО КОМПОЗИЦИОННОГО МАТЕРИАЛА МЕТОДОМ ЦЕНТРОБЕЖНОЙ ПРОПИТКИ АРМИРУЮЩЕГО КАРКАСА Разливочный ковш Расплавленный металл Армирующий каркас Литейная форма Шпиндель

Нанокомпозиционные металлические материалы СХЕМА УЛЬТРАЗВУКОВОЙ ПРОПИТКИ АРМИРУЮЩЕГО КАРКАСА

Нанокомпозиционные металлические материалы СХЕМЫ ОСНОВНЫХ ТИПОВ СВЯЗИ В КОМПОЗИТАХ. а – механическая связь; б – связь путем смачивания и растворения (например, Nb–W); в – реакционная связь (например, Ti C); г – обменно реакционная связь (например, Ti(Al) B); д – окисная связь в системе псевдопервого класса (например, Al B).
