Правила нанесения размеров на чертежах ГОСТ 2. 307— 68 • • • Размеры на чертеже указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около 1, 0 мм. Размерная линия проводится параллельно отрезку, размер которого над ней наносится. В отдельных случаях размерная линия может проводиться не перпендикулярно выносной. Размерные линии ограничивают стрелки. В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны

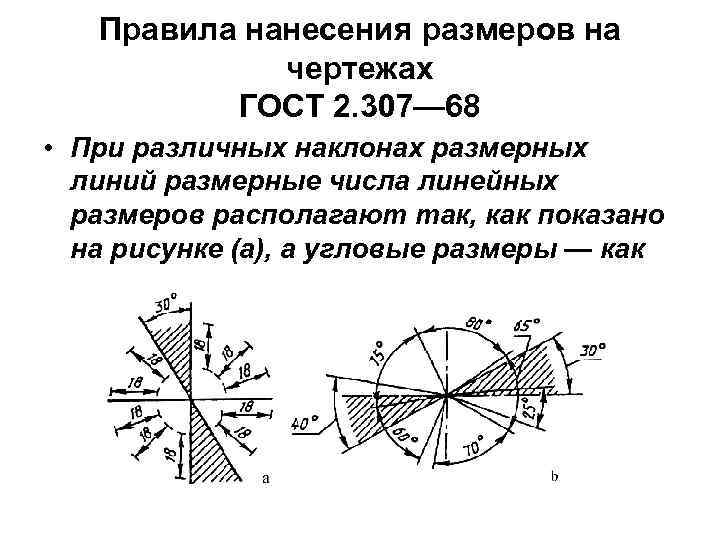

Правила нанесения размеров на чертежах ГОСТ 2. 307— 68 • При различных наклонах размерных линий размерные числа линейных размеров располагают так, как показано на рисунке (а), а угловые размеры — как показано на рисунке б.

Правила нанесения размеров на чертежах ГОСТ 2. 307— 68 • Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и вписать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рисунке

С целью упрощения ряда изображений, создания удобств для чтения чертежа стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами • Перед размерным числом диаметра наносится знак 0. • Причем между знаком и числом никаких пропусков не предусмотрено. Для окружностей малого диаметра размерные линии стрелки и сам размер наносят по одному из вариантов, приведенных на рис.

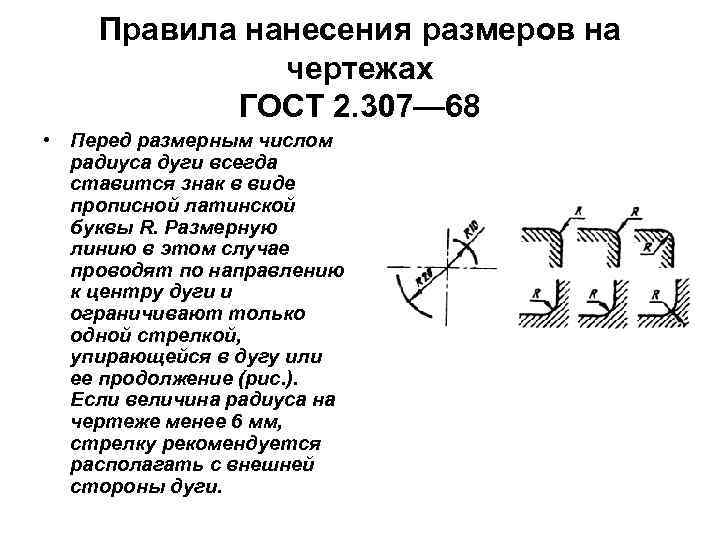

Правила нанесения размеров на чертежах ГОСТ 2. 307— 68 • Перед размерным числом радиуса дуги всегда ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение (рис. ). Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется располагать с внешней стороны дуги.

Правила нанесения размеров на чертежах ГОСТ 2. 307— 68 • При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий (рис. ). В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра (рис. ). Если же в этом случае центр необходимо отметить, допускается приближать его к дуге (рис. ).

Правила нанесения размеров на чертежах ГОСТ 2. 307— 68 • Для простановки размеров квадрата применяют соответствующий знак квадрата, высота которого равна 7/10 высоты размерного числа (рис. а). При ином расположении квадрата наносят размеры его сторон (рис. б). Следует отметить, что знак квадрата наносят только на том изображении, на котором он проецируется в линию.

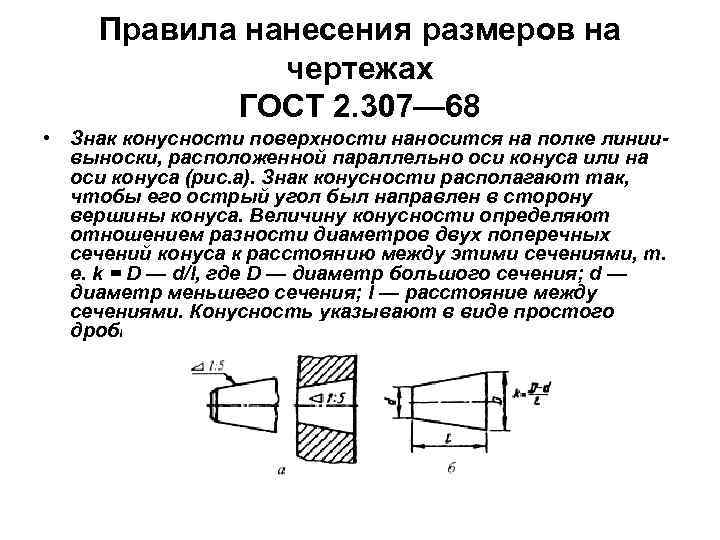

Правила нанесения размеров на чертежах ГОСТ 2. 307— 68 • Знак конусности поверхности наносится на полке линиивыноски, расположенной параллельно оси конуса или на оси конуса (рис. а). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса. Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями, т. е. k = D — d/l, где D — диаметр большого сечения; d — диаметр меньшего сечения; l — расстояние между сечениями. Конусность указывают в виде простого дробного числа (рис. б).

Правила нанесения размеров на чертежах ГОСТ 2. 307— 68 • Знак уклона прямой указывают на полке линиивыноски. Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой (рис. а). Знак уклона располагается так, чтобы острый угол его был направлен в сторону уклона прямой (рис. б).

Правила нанесения размеров на чертежах ГОСТ 2. 307— 68 • Для обозначения сферы на чертеже применяют знак диаметра или радиуса. В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком радиуса или диаметра допускается добавлять слово «Сфера» . Надпись на чертеже выполняется по типу «Сфера диаметр 17» или «Сфера R 10»

Правила нанесения размеров на чертежах ГОСТ 2. 307— 68 • Простые плоские детали изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s и надпись на чертеже выполняется по типу s 2 и располагается на полке линии-выноски (рис. а). Длину предмета указывают буквой L(рис. б).

Нанесение размеров на рабочих чертежах деталей

Нанесение размеров на рабочих чертежах деталей • Различают базы конструкторские, технологические, измерительные, сборочные, вспомогательные. Конструкторские базы определяют положение детали в готовом изделии. На рисунке показаны в качестве конструкторских баз плоскость (а), линия (б) и точка (в). По отношению к конструкторской базе ориентируются и другие детали изделия. • Технологическая база определяет положение заготовки или изделия при изготовлении или ремонте.

Нанесение размеров на рабочих чертежах деталей • Измерительная (главная) база — это база, от которой производится отсчет размеров при изготовлении и контроле готового изделия. Скрытой измерительной базой является ось вращения

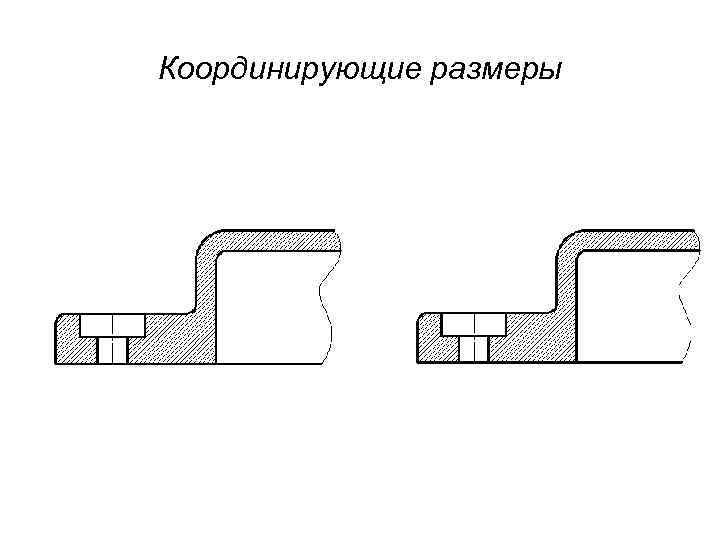

Координирующие размеры

Размеры деталей можно наносить от баз тремя способами: цепочкой, координатным и комбинированным способами • При нанесении размеров цепочкой нужно учитывать, чтобы размерная цепь не была замкнутой. Каждый элемент или ступень детали обрабатывается самостоятельно (а), • При координатном способе размеры наносят от выбранной базы (б). • Комбинированный способ нанесения размеров (в) нашел самое широкое применение в практике, так как сочетает в себе особенности и цепного, и координатного способов.

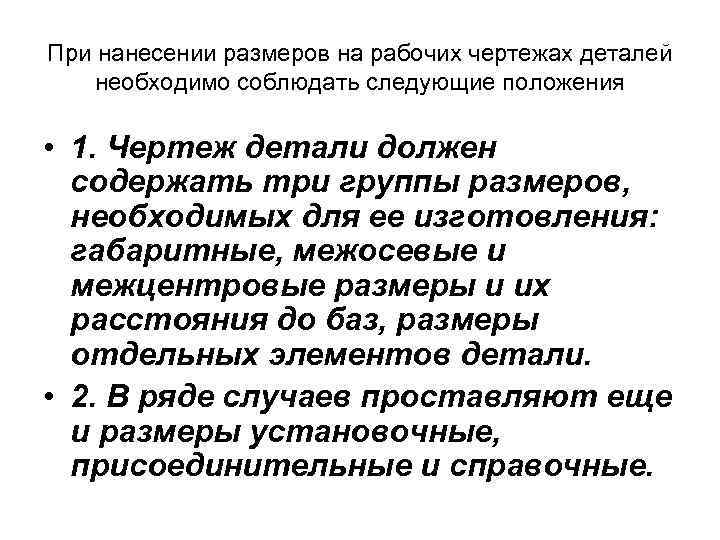

При нанесении размеров на рабочих чертежах деталей необходимо соблюдать следующие положения • 1. Чертеж детали должен содержать три группы размеров, необходимых для ее изготовления: габаритные, межосевые и межцентровые размеры и их расстояния до баз, размеры отдельных элементов детали. • 2. В ряде случаев проставляют еще и размеры установочные, присоединительные и справочные.

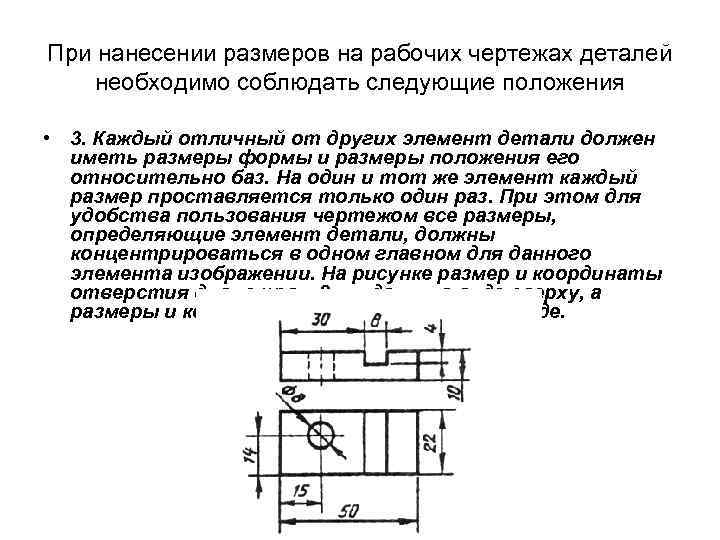

При нанесении размеров на рабочих чертежах деталей необходимо соблюдать следующие положения • 3. Каждый отличный от других элемент детали должен иметь размеры формы и размеры положения его относительно баз. На один и тот же элемент каждый размер проставляется только один раз. При этом для удобства пользования чертежом все размеры, определяющие элемент детали, должны концентрироваться в одном главном для данного элемента изображении. На рисунке размер и координаты отверстия диаметром 8 мм даны на виде сверху, а размеры и координаты паза — на главном виде.

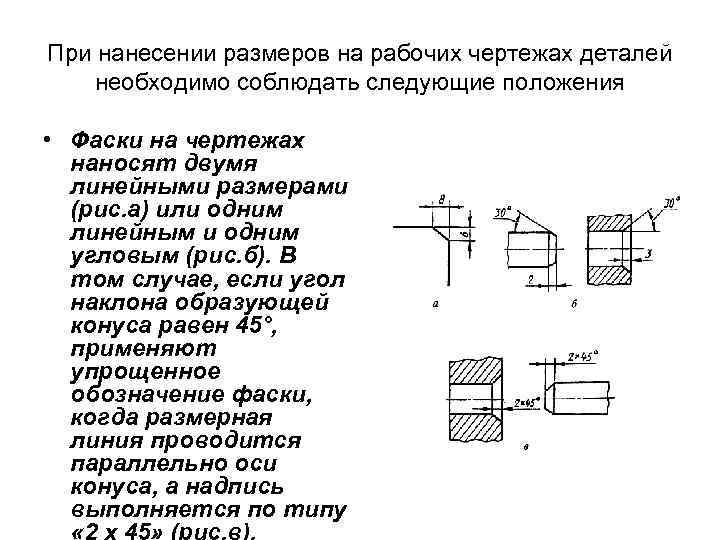

При нанесении размеров на рабочих чертежах деталей необходимо соблюдать следующие положения • Фаски на чертежах наносят двумя линейными размерами (рис. а) или одним линейным и одним угловым (рис. б). В том случае, если угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу « 2 х 45» (рис. в).

При нанесении размеров на рабочих чертежах деталей необходимо соблюдать следующие положения • 4. Нельзя записывать вперемешку размеры наружных и внутренних поверхностей элементов детали. При этом размерные линии предпочтительнее располагать вне контура изображения. Пересечение выносных и размерных линий нежелательно, и категорически воспрещается выносить меньший размер за больший. Простановка размеров от линии невидимого контура не рекомендуется.

При нанесении размеров на рабочих чертежах деталей необходимо соблюдать следующие положения • 5. Размеры нескольких одинаковых элементов детали наносят один раз с указанием их количества.

При нанесении размеров на рабочих чертежах деталей необходимо соблюдать следующие положения • 6. При нанесении размеров одинаковых элементов, равномерно расположенных по окружности, вместо угловых размеров, координирующих расположение этих элементов по окружности, можно указывать только их количество.

При нанесении размеров на рабочих чертежах деталей необходимо соблюдать следующие положения • 7. Размеры симметрично расположенных элементов наносят один раз без указания их количества , сгруппировав их в одном месте.

При нанесении размеров на рабочих чертежах деталей необходимо соблюдать следующие положения • 8. Если одинаковые элементы располагаются на разных поверхностях детали и показаны на разных изображениях, то количество этих элементов записывают отдельно для каждой поверхности.

При нанесении размеров на рабочих чертежах деталей необходимо соблюдать следующие положения • 9. На рисунке приведены примеры нанесения размеров отверстий в разрезе и на виде, если отсутствует на чертеже разрез по отверстию.

При нанесении размеров на рабочих чертежах деталей необходимо соблюдать следующие положения • 10. Одинаковые радиусы округлений или сгибов могут быть записаны без указания их на изображениях в технических требованиях по типу: «Радиусы скруглений 5 мм» ; «Неуказанные радиусы 3 мм» ; «Внутренние радиусы сгибов 12 мм» . • 11. У деталей с резьбой длина резьбового участка включает размер фаски и проточки. Размеры фаски и проточки указываются отдельно внутри размера резьбового участка (рис. ). • 12. При нанесении размеров необходимо учитывать требования стандартов на нормальные линейные и угловые размеры, а также ГОСТ 2. 307— 68 и ГОСТ 2. 109— 73.

При выполнении чертежей деталей необходимо учитывать следующие требования. • 1. В местах перехода от одного диаметра вала к другому нужно выполнить скругления галтели. • 2. Для удобства сборки детали на торцах деталей нужно выполнять фаски.

При выполнении чертежей деталей необходимо учитывать следующие требования. • 3. На внешних поверхностях рукояток, головок, круглых гаек, завинчиваемых вручную, нужно выполнять рифление по ГОСТ 21474— 75. Условное обозначение рифления наносится прямо на изображении детали на полке линии-выноски и включает наименование, шаг и номер стандарта.

При выполнении чертежей деталей необходимо учитывать следующие требования. 4. Если поверхность детали шлифуется, то необходимо предусмотреть специальную канавку для выхода шлифовального круга.

Общие сведения о выполнении и оформлении рабочих чертежей деталей • Надписи на чертежах в технических требованиях и таблицах выполняются в соответствии с ГОСТ 2. 316— 68. • Текст надписи должен быть точным, кратким и располагаться параллельно основной надписи чертежа. • Надписи, относящиеся к изображению, могут содержать не более двух строк, располагаемых над полкой линиивыноски и под ней (рис. а). Линию-выноску заканчивают или точкой на изображении, или стрелкой (рис. б).

Выполнение эскизов деталей изделия

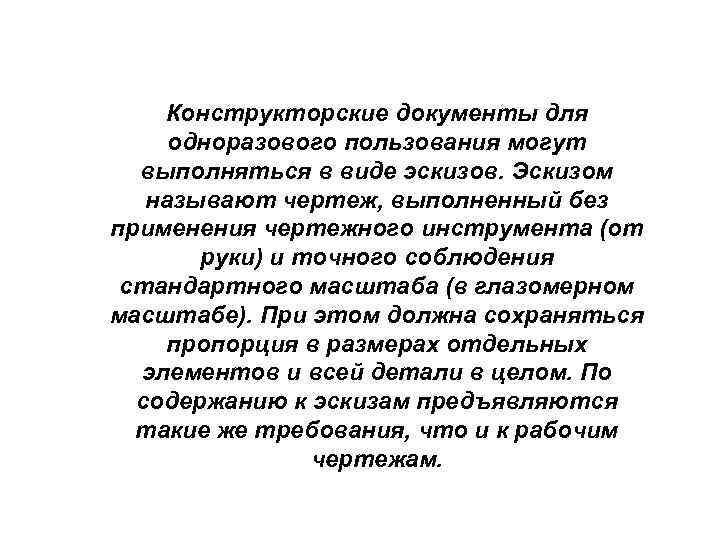

Конструкторские документы для одноразового пользования могут выполняться в виде эскизов. Эскизом называют чертеж, выполненный без применения чертежного инструмента (от руки) и точного соблюдения стандартного масштаба (в глазомерном масштабе). При этом должна сохраняться пропорция в размерах отдельных элементов и всей детали в целом. По содержанию к эскизам предъявляются такие же требования, что и к рабочим чертежам.

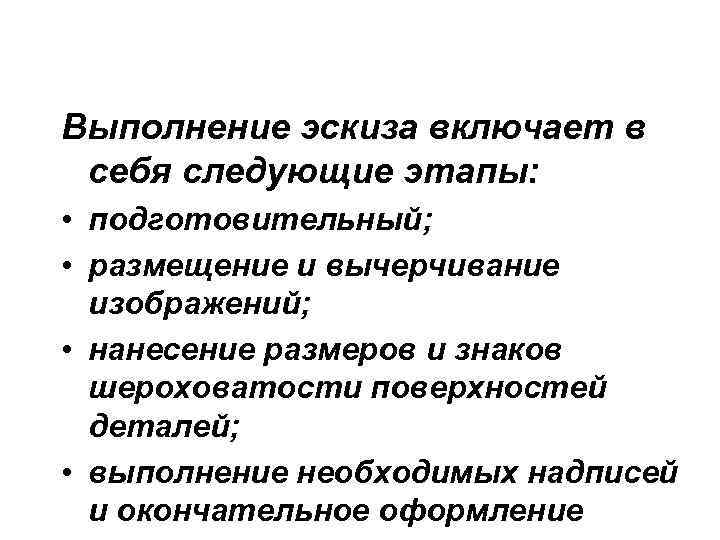

Выполнение эскиза включает в себя следующие этапы: • подготовительный; • размещение и вычерчивание изображений; • нанесение размеров и знаков шероховатости поверхностей деталей; • выполнение необходимых надписей и окончательное оформление

Подготовительный этап

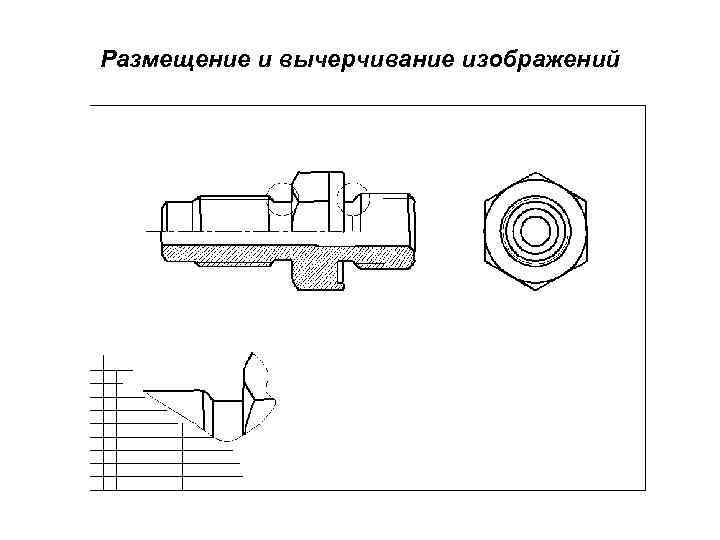

Размещение и вычерчивание изображений

Размещение и вычерчивание изображений

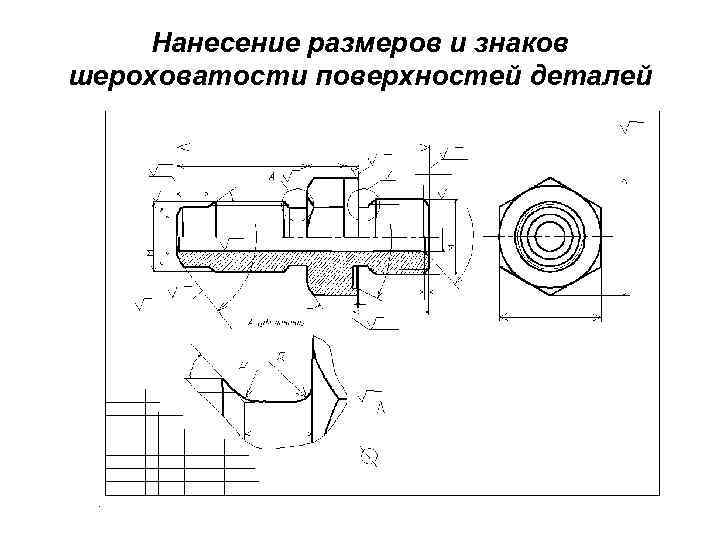

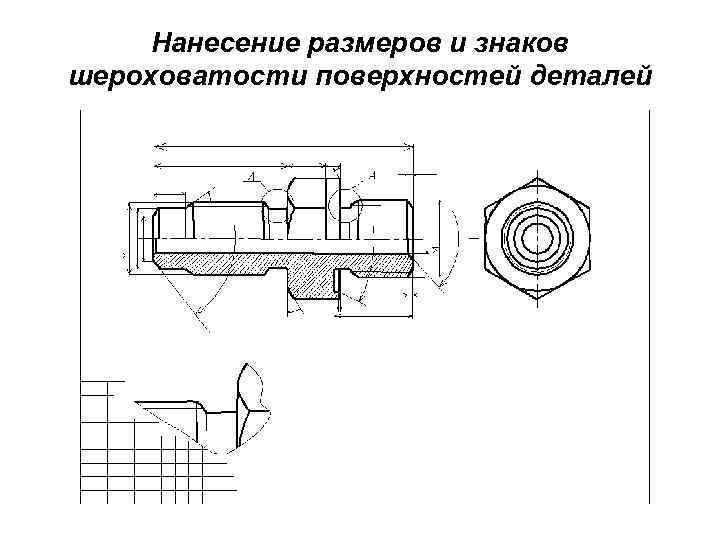

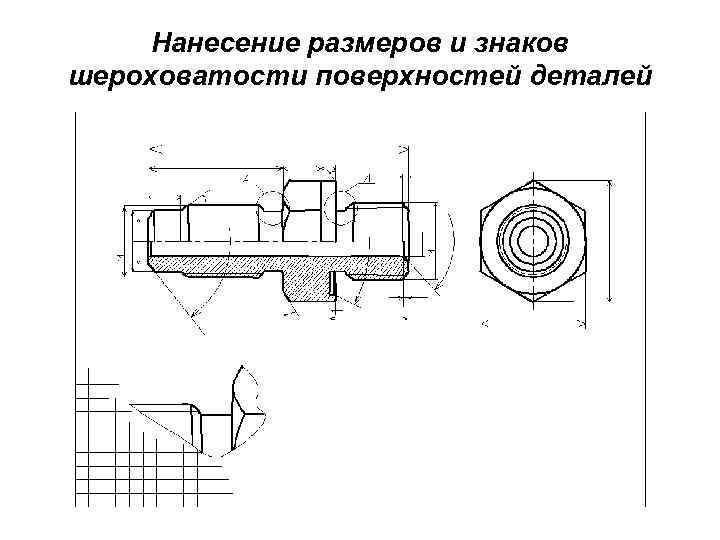

Нанесение размеров и знаков шероховатости поверхностей деталей

Нанесение размеров и знаков шероховатости поверхностей деталей

Нанесение размеров и знаков шероховатости поверхностей деталей

Нанесение размеров и знаков шероховатости поверхностей деталей

Выполнение необходимых надписей и окончательное оформление эскиза

Измерительный инструмент и приемы измерения деталей

Обмер детали при выполнении ее эскиза с натуры выполняется с помощью различных инструментов • Металлическая линейка (рис. 293, а), кронциркуль (рис. 293, б) и нутромер (рис. 293, в) позволяют измерить внешние и внутренние размеры с точностью до 0, 1 мм.

Обмер детали при выполнении ее эскиза с натуры выполняется с помощью различных инструментов • Штангенциркуль, микрометр позволяют выполнить более точный обмер (рис. а, б, в, г).

Обмер детали при выполнении ее эскиза с натуры выполняется с помощью различных инструментов • Шаги резьбы замеряют с помощью резьбовых шаблонов (рис. б, в).

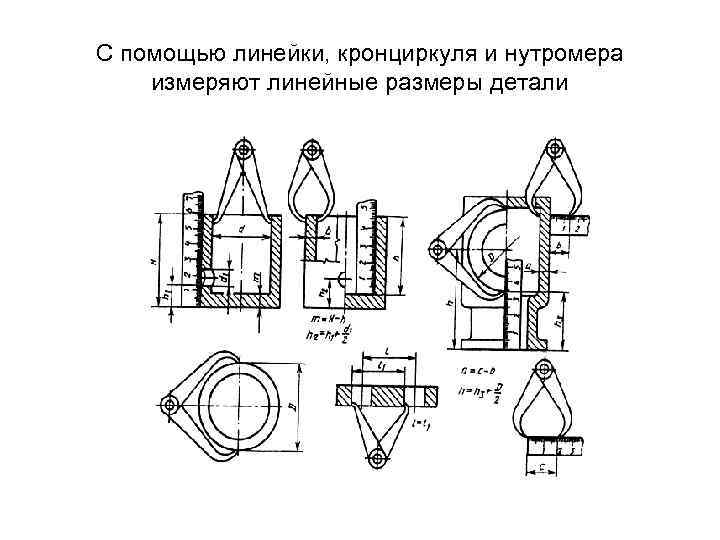

С помощью линейки, кронциркуля и нутромера измеряют линейные размеры детали
