Нанесение размеров ЭЛЕКТРОННЫЙ КОМПЛЕКТ ПОЯСНЕНИЙ К РАБОЧЕЙ ТЕТРАДИ ПО ДИСЦИПЛИНЕ ИНЖЕНЕРНАЯ ГРАФИКА 1 семестр часть 2 Авторы: Мелкумян О. Г. , Серегин В. И. , Суркова Н. Г. Подготовили: доцент кафедры РК-1 Гузненков В. Н. , ст. преподаватель РК-1 Журбенко П. А.
ГОСТ 2. 307 -2011 НАНЕСЕНИЕ РАЗМЕРОВ И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ

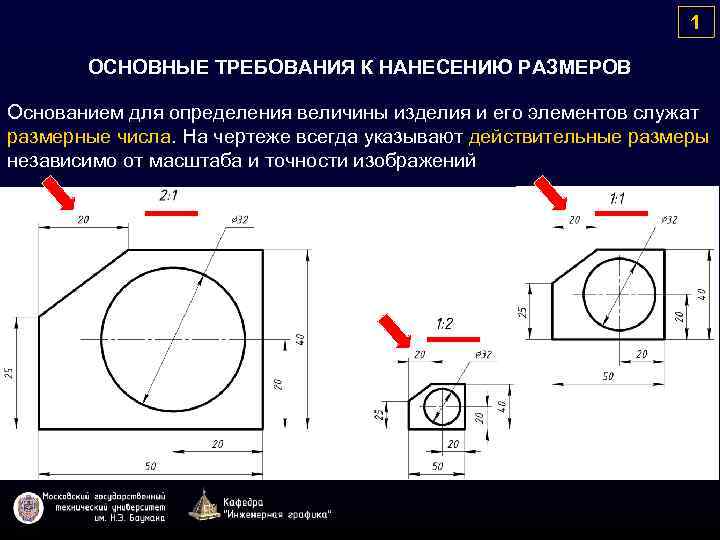

1 ОСНОВНЫЕ ТРЕБОВАНИЯ К НАНЕСЕНИЮ РАЗМЕРОВ Основанием для определения величины изделия и его элементов служат размерные числа. На чертеже всегда указывают действительные размеры независимо от масштаба и точности изображений
2 ОСНОВНЫЕ ТРЕБОВАНИЯ К НАНЕСЕНИЮ РАЗМЕРОВ Линейные размеры на чертежах указывают в миллиметрах, без обозначения единицы измерения Нельзя применять для размерных чисел простые дроби, за исключением размеров в дюймах Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения

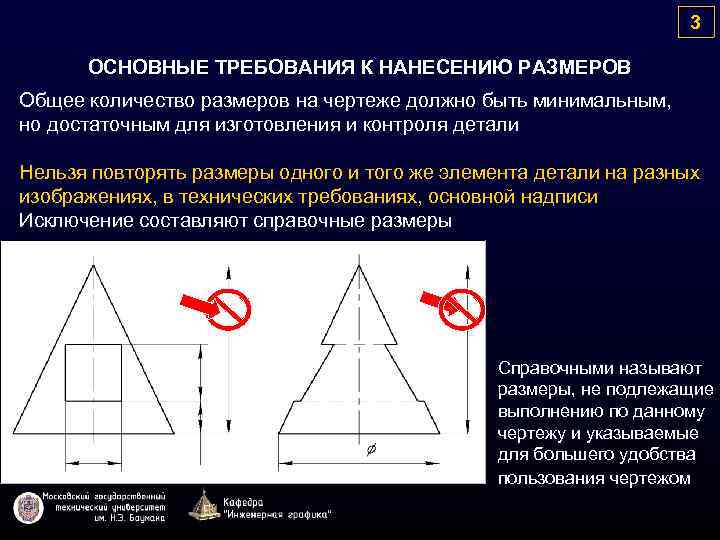

3 ОСНОВНЫЕ ТРЕБОВАНИЯ К НАНЕСЕНИЮ РАЗМЕРОВ Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля детали Нельзя повторять размеры одного и того же элемента детали на разных изображениях, в технических требованиях, основной надписи Исключение составляют справочные размеры Справочными называют размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом
4 ОСНОВНЫЕ ТРЕБОВАНИЯ К НАНЕСЕНИЮ РАЗМЕРОВ Размеры не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один размер - справочный
ГРАФИЧЕСКАЯ ЧАСТЬ ПРАВИЛ НАНЕСЕНИЯ РАЗМЕРОВ Форма и размеры стрелок

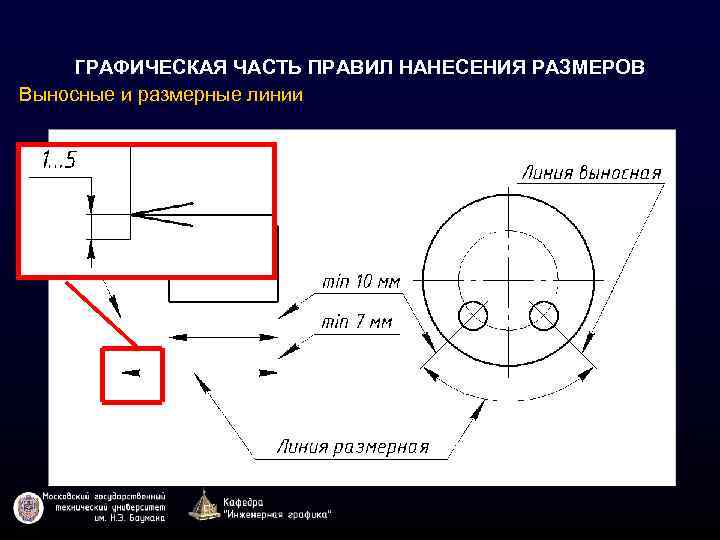

ГРАФИЧЕСКАЯ ЧАСТЬ ПРАВИЛ НАНЕСЕНИЯ РАЗМЕРОВ Выносные и размерные линии

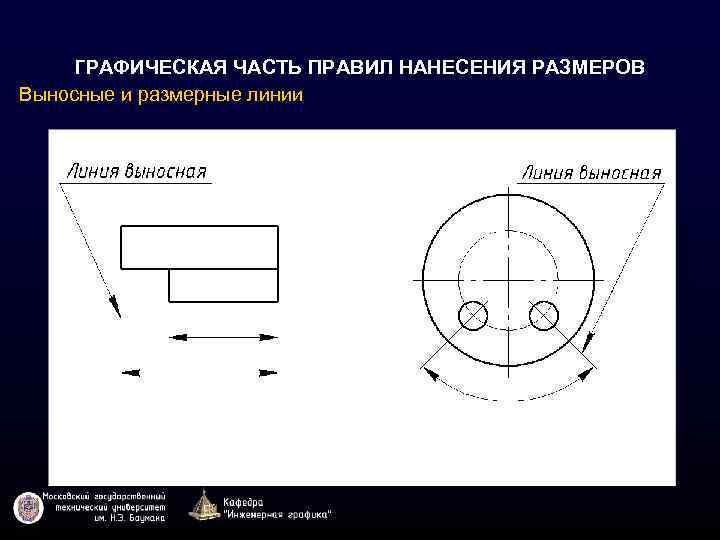

ГРАФИЧЕСКАЯ ЧАСТЬ ПРАВИЛ НАНЕСЕНИЯ РАЗМЕРОВ Выносные и размерные линии

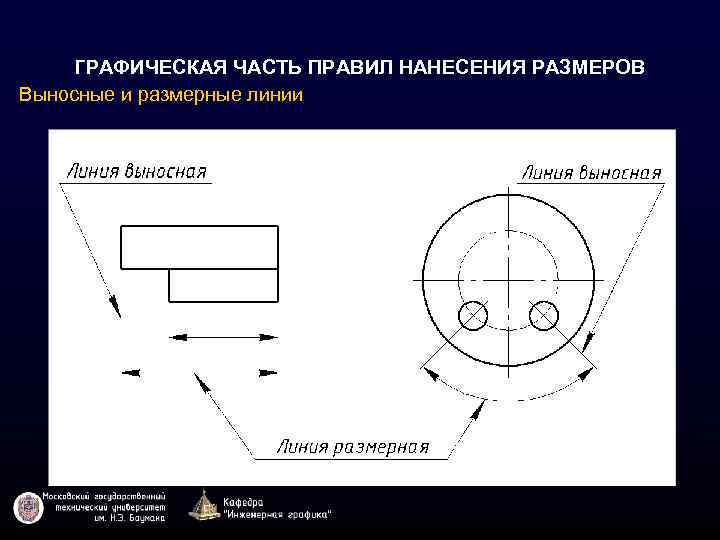

ГРАФИЧЕСКАЯ ЧАСТЬ ПРАВИЛ НАНЕСЕНИЯ РАЗМЕРОВ Выносные и размерные линии

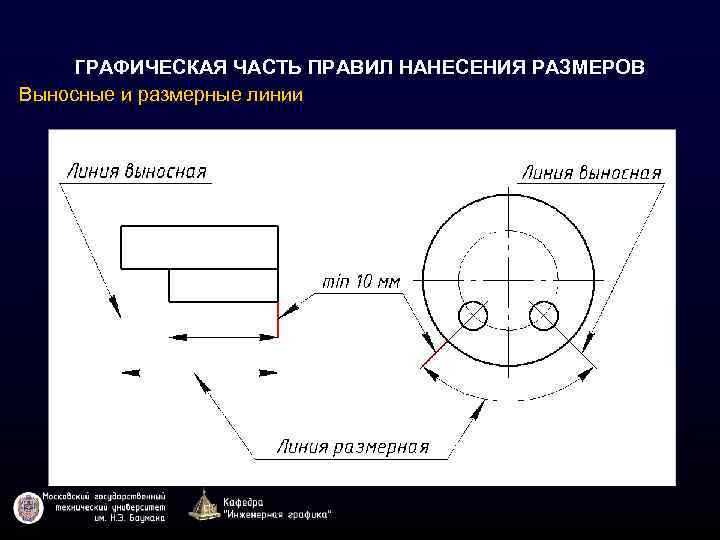

ГРАФИЧЕСКАЯ ЧАСТЬ ПРАВИЛ НАНЕСЕНИЯ РАЗМЕРОВ Выносные и размерные линии

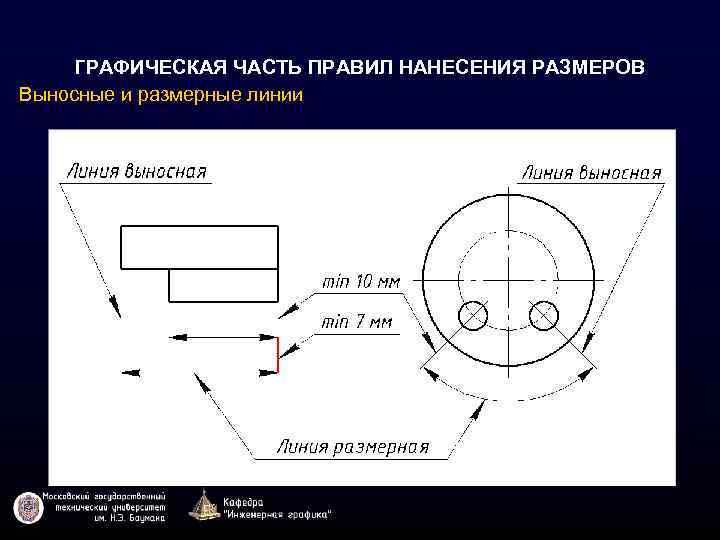

ГРАФИЧЕСКАЯ ЧАСТЬ ПРАВИЛ НАНЕСЕНИЯ РАЗМЕРОВ Выносные и размерные линии
ГРАФИЧЕСКАЯ ЧАСТЬ ПРАВИЛ НАНЕСЕНИЯ РАЗМЕРОВ Выносные и размерные линии

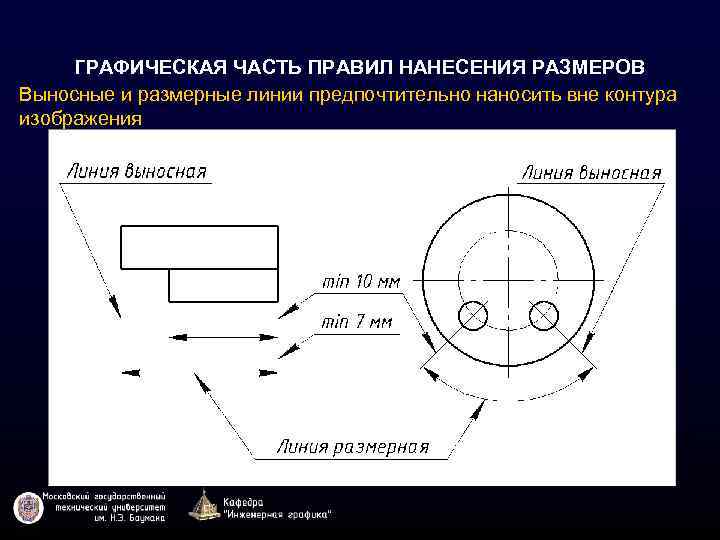

ГРАФИЧЕСКАЯ ЧАСТЬ ПРАВИЛ НАНЕСЕНИЯ РАЗМЕРОВ Выносные и размерные линии предпочтительно наносить вне контура изображения

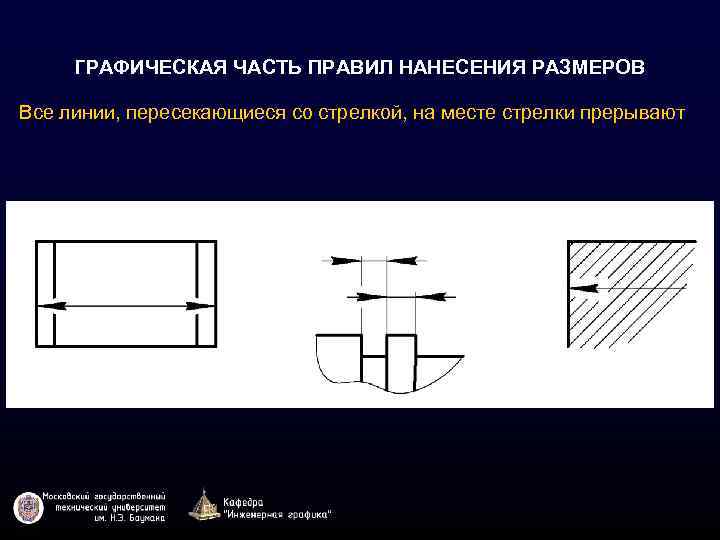

ГРАФИЧЕСКАЯ ЧАСТЬ ПРАВИЛ НАНЕСЕНИЯ РАЗМЕРОВ Все линии, пересекающиеся со стрелкой, на месте стрелки прерывают

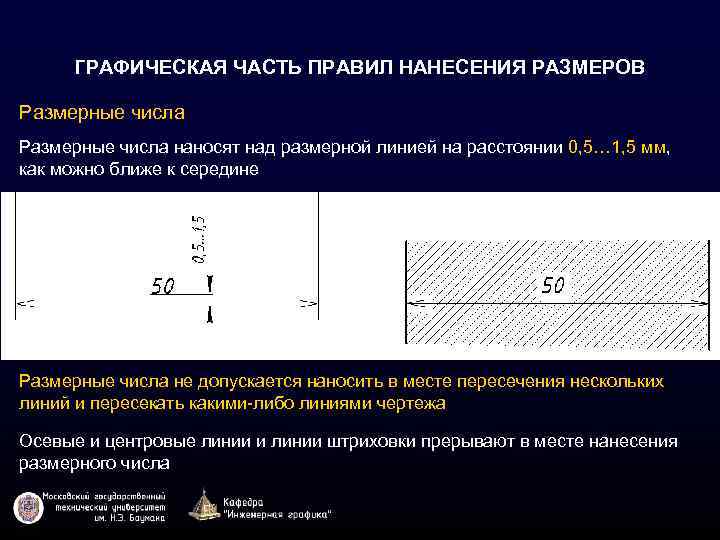

ГРАФИЧЕСКАЯ ЧАСТЬ ПРАВИЛ НАНЕСЕНИЯ РАЗМЕРОВ Размерные числа наносят над размерной линией на расстоянии 0, 5… 1, 5 мм, как можно ближе к середине Размерные числа не допускается наносить в месте пересечения нескольких линий и пересекать какими-либо линиями чертежа Осевые и центровые линии и линии штриховки прерывают в месте нанесения размерного числа
ГРАФИЧЕСКАЯ ЧАСТЬ ПРАВИЛ НАНЕСЕНИЯ РАЗМЕРОВ Размерные числа При нанесении нескольких параллельных или концентричных размерных линий размерные числа над ними рекомендуется располагать в шахматном порядке
