Наименование недропользователя ((ОАО «Южный Кузбасс» Управление по открытой добыче угля (разрез «Красногорский» ))Кемеровская область Наименование месторождения Томское, Сибиргинское Краткая характеристика месторождения: Участок недр Поле разреза «Красногорский» расположен в Новокузнецком и Междуреченском районах Кемеровской области. Общая площадь проекции горного отвода составляет 2242, 87 га. По структурно-тектоническому признаку территория разреза относится к восточной части Кузнецкой впадины. Месторождение в пределах карьерного поля разреза «Красногорский» представлено пятнадцатью пластами угля(XXIV-XXXV) мощностью от1 до 8 м. Пласты имеют в основном выдержанное строение по простиранию и падению. Угол падения пластов от 5… 14°. По качеству и технологическим свойствам угли соответствуют маркам ОК, Т, А. Вскрышные породы представлены песчанниками, а также аргилитами и алевролитами, которые на отдельных участках переслаиваются между собой. Песчанники характеризуются высокой прочностью и абразивностьювременное сопротивление сжатию составляет от91 до 1334 кг/см 2, что предопределяет необходимость производства буровзрывной подготовки вскрышных забоев к выемке. Категория сложности месторождения - I. Год утверждения запасов __2007_____ и кондиций___2005____. Вид полезного ископаемого Уголь каменный Запасы на 01. 2008 г. Годовая производительность по добыче ПИ (на 2009 г. ) тыс. т. Потери в Проекте ____г. % Потери при добыче в годовом плане на 2009 г. __%__ тыс. т. 106117 5822 14, 03 873, 7 / 13, 05 При разубоживании: ____% (______тыс. т. ) Разработка: система разработки комбинированная(авто, бестр). Применяемое оборудование. – ЭКГ 5, ЭКГ 8 И, ЭКГ 12, ЭКГ 20, Либхер Места образования потерь: в кровле пласта, в почве пласта, потери в треугольнике в кровле пласта для создания горизонтальной площадки, потери при зачистке уступа в процессе оконтуривания, потери в треугольнике в кровле пласта при взрывании вмещающих пород, потери в почве пласта у борта уступа из-за непрочерпывания, потери угля в целиках между заходками(бестр), потери при БВР и транспортировке Используемая методика расчета нормативов потерь: «Инструкция по расчету промышленных запасов, определению и учету потерь угля (сланца) при добыче» , Москва, 1996 г. «Указания по нормированию, планированию и экономической оценке потерь угля в недрах по Кузнецкому бассейну» , ВНИМИ , 1991 г.
Места образования потерь: Наименование участка Места образования потерь Показатели потерь, % Проект Кийзакский 9 (горный 2) Пласт XXIX (почва, кровля, в ∆) 18, 51 16, 72 Пласт XXX (почва, кровля, в ∆) 6, 68 6, 79 Пласт XXXI (почва, кровля, в ∆) Кийзакский 8 (горныйс 1) План горных работ на 2009 г. 10, 67 12, 73 Пласт. XXIV в. п. (почва, кровля, в ∆) 20, 07 16, 55 Пласт. XXIV н. п. (почва, кровля, в ∆) 28, 41 21, 80 Пласт. XXVI (почва, кровля, в ∆) 27, 04 22, 53 Пласт. XXVII (почва, кровля, в ∆) 22, 39 16, 06 Пласт. XXIX (почва, кровля, в ∆) 10, 42 8, 60 Пласт. XXX (почва, кровля, в ∆) 20, 01 13, 96 Пласт. XXX а (почва, кровля, в ∆) 31, 69 28, 95 Пласт. XXXI в. п. (почва, кровля, в ∆) 14, 91 12, 21 Пласт. XXXI н. п. (почва, кровля, в ∆) 10, 12 9, 35 Пласт. XXXII (почва, кровля, в ∆) 42, 04 Пласт. XXXII- XXXIII(почва, кровля, в ∆) 9, 20 9, 10 Пласт. XXXIII (почва, кровля, в ∆) 9, 05 8, 21 Пласт. XXXIII в. п. (почва, кровля, в ∆) 21, 70 19, 45 Пласт. XXXIIIн. п. (почва, кровля, в ∆) 16, 65 16, 15

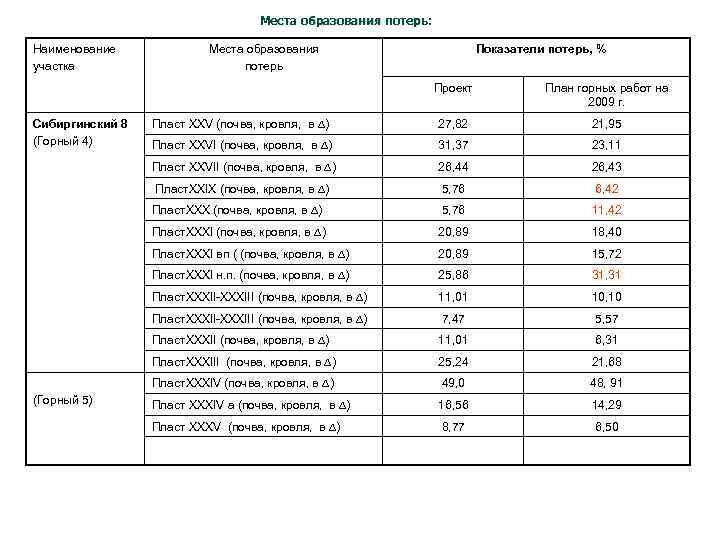

Места образования потерь: Наименование участка Места образования потерь Показатели потерь, % Проект 27, 82 21, 95 Пласт XXVI (почва, кровля, в ∆) 31, 37 23, 11 26, 44 26, 43 Пласт. XXIX (почва, кровля, в ∆) 5, 76 6, 42 Пласт. XXX (почва, кровля, в ∆) 5, 76 11, 42 Пласт. XXXI (почва, кровля, в ∆) 20, 89 18, 40 Пласт. XXXI вп ( (почва, кровля, в ∆) 20, 89 15, 72 Пласт. XXXI н. п. (почва, кровля, в ∆) 25, 86 31, 31 Пласт. XXXII-XXXIII (почва, кровля, в ∆) 11, 01 10, 10 Пласт. XXXII-XXXIII (почва, кровля, в ∆) 7, 47 5, 57 Пласт. XXXII (почва, кровля, в ∆) 11, 01 6, 31 Пласт. XXXIII (почва, кровля, в ∆) 25, 24 21, 68 Пласт. XXXIV (почва, кровля, в ∆) (Горный 5) Пласт XXV (почва, кровля, в ∆) Пласт XXVII (почва, кровля, в ∆) Сибиргинский 8 (Горный 4) План горных работ на 2009 г. 49, 0 48, 91 Пласт XXXIV а (почва, кровля, в ∆) 16, 56 14, 29 Пласт XXXV (почва, кровля, в ∆) 8, 77 6, 50

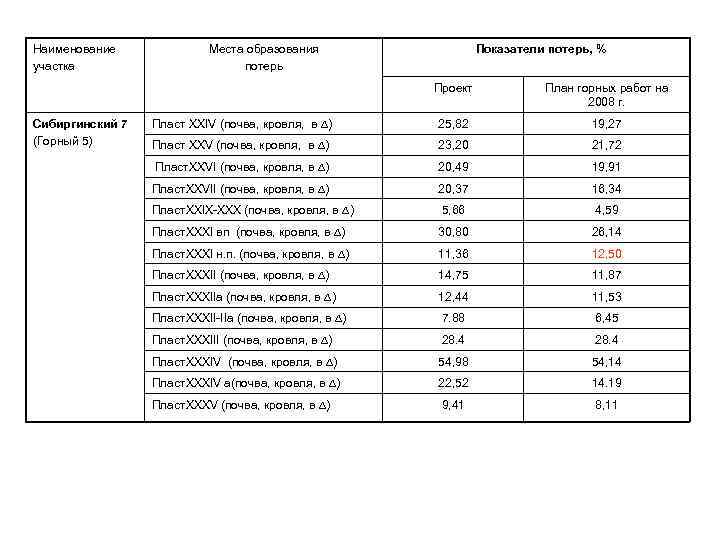

Наименование участка Места образования потерь Показатели потерь, % Проект Сибиргинский 7 (Горный 5) План горных работ на 2008 г. Пласт XXIV (почва, кровля, в ∆) 25, 82 19, 27 Пласт XXV (почва, кровля, в ∆) 23, 20 21, 72 Пласт. XXVI (почва, кровля, в ∆) 20, 49 19, 91 Пласт. XXVII (почва, кровля, в ∆) 20, 37 16, 34 Пласт. XXIX-XXX (почва, кровля, в ∆) 5, 66 4, 59 Пласт. XXXI вп (почва, кровля, в ∆) 30, 80 26, 14 Пласт. XXXI н. п. (почва, кровля, в ∆) 11, 36 12, 50 Пласт. XXXII (почва, кровля, в ∆) 14, 75 11, 87 Пласт. XXXIIа (почва, кровля, в ∆) 12, 44 11, 53 Пласт. XXXII-IIа (почва, кровля, в ∆) 7. 88 6, 45 Пласт. XXXIII (почва, кровля, в ∆) 28. 4 Пласт. XXXIV (почва, кровля, в ∆) 54, 98 54, 14 Пласт. XXXIV а(почва, кровля, в ∆) 22, 52 14. 19 Пласт. XXXV (почва, кровля, в ∆) 9, 41 8, 11
Участок «Сорокинский»
Профиль № 425 уч № 4

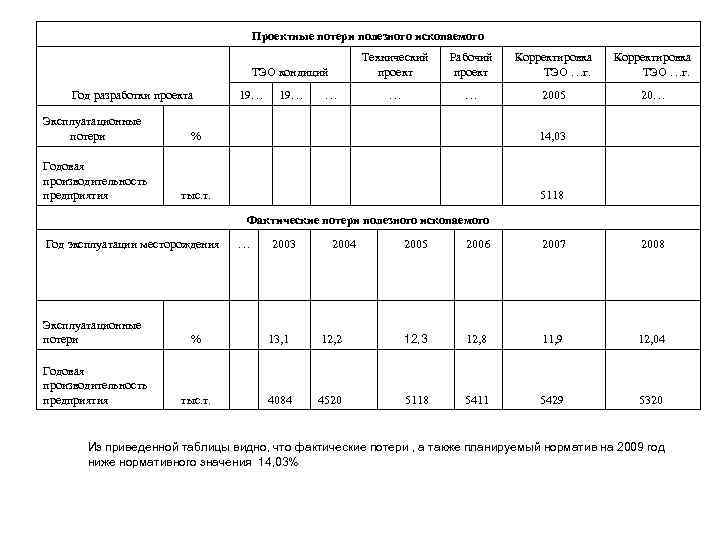

Проектные потери полезного ископаемого Технический проект Год разработки проекта 19… … Эксплуатационные потери % тыс. т. Корректировка ТЭО …г. … 2005 20… Годовая производительность предприятия Рабочий проект … ТЭО кондиций 14, 03 5118 Фактические потери полезного ископаемого Год эксплуатации месторождения … 2003 Эксплуатационные потери % 13, 1 Годовая производительность предприятия тыс. т. 4084 2005 2006 2007 2008 12, 2 12, 3 12, 8 11, 9 12, 04 4520 5118 5411 5429 5320 Из приведенной таблицы видно, что фактические потери , а также планируемый норматив на 2009 год ниже нормативного значения 14, 03%
МЕРОПРИЯТИЯ по снижению потерь угля № п п Ответственный за исполнение Наименование мероприятий Контроль за исполнением 1 Начальники участков. Начальники смен Зачистку почвы пласта при добыче производить непосредственно за подвиганием добычного забоя с целью недопущения засорения угля осыпающейся с уступа породой. Зам. директора по производству. 2 Начальник участка БВР, участковый маркшейдер С целью недопущения непрямолинейности уступов при бестранспортной технологии, бурение последнего ряда скважин производить строго по проекту. Гл. маркшейдер Зам. гл. инженера по БВР. 3 Зам. директора по производству, нач альники участков. Ежемесячно после окончания добычных работ производить сдачу забоев по акту комиссии в составе уч. маркшейдера и геолога. Гл. маркшейдер Гл. геолог 4 Начальник участка БВР, участковый маркшейдер. Буровзрывные работы должны обеспечивать хорошую обработку уступа, исключить отрицательное воздействие взрыва на нижнюю часть вскрышного уступа и угольного пласта в зоне рабочего борта(недобур первого ряда скважин до кровли угольного пласта принимать согласно стандарту на буровзрывные работы , что позволяет исключить потери угля от взрывных работ) Гл. маркшейдер Зам. гл. инженера по БВР.
D 75 -KS "Тамрок

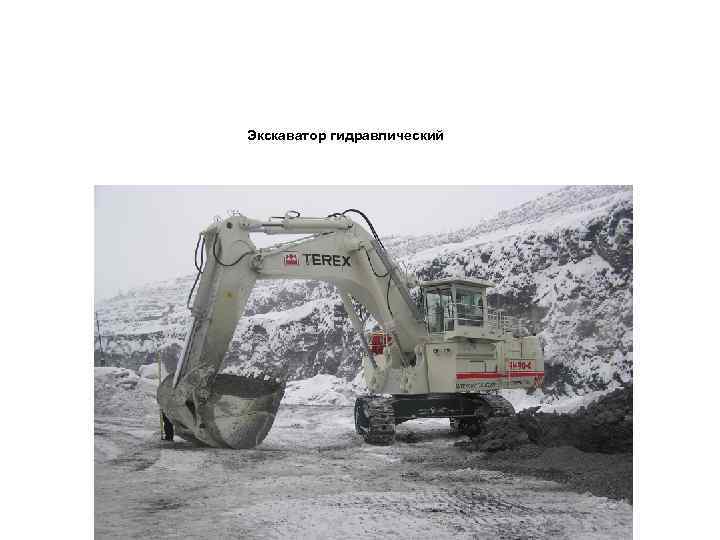

Экскаватор гидравлический

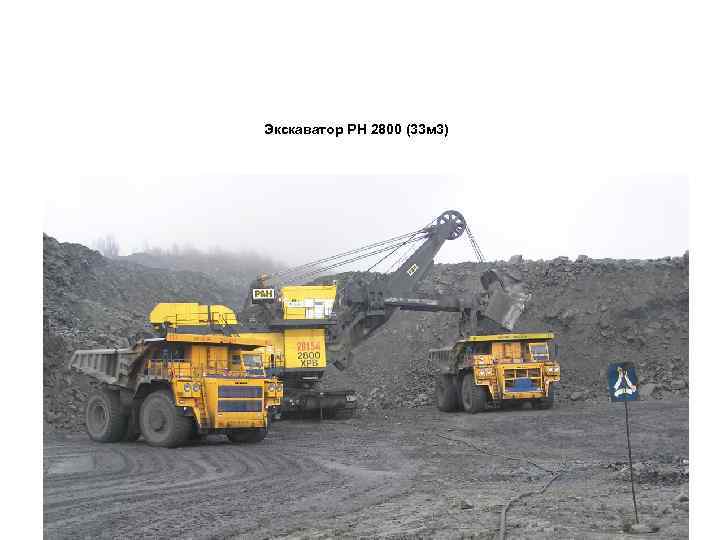

Экскаватор РН 2800 (33 м 3)

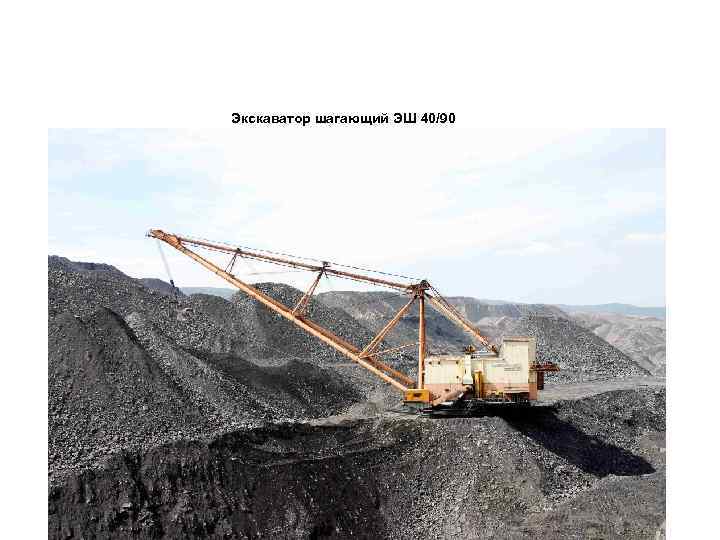

Экскаватор шагающий ЭШ 40/90
