Нагнетательные машины и гидропривод в нефтегазовом деле Нагнетательные машины и гидропривод в нефтегазовом деле

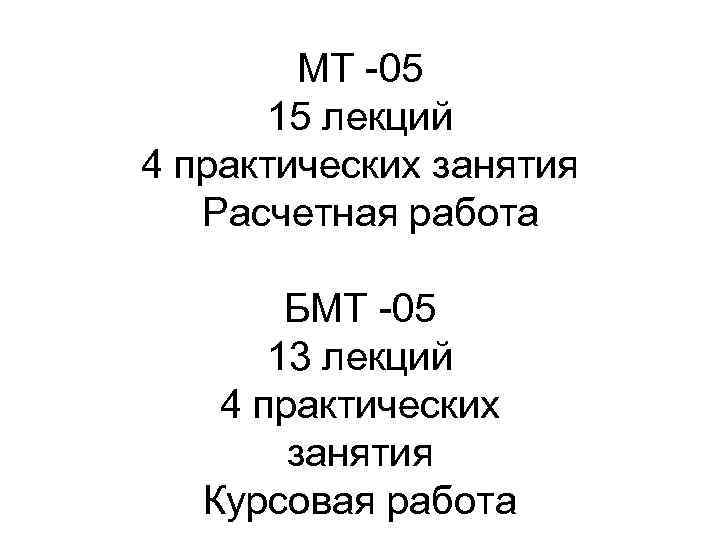

МТ -05 15 лекций 4 практических занятия Расчетная работа БМТ -05 13 лекций 4 МТ -05 15 лекций 4 практических занятия Расчетная работа БМТ -05 13 лекций 4 практических занятия Курсовая работа

Шайдаков Владимирович Доцент кафедры гидравлики и гидромашин , директор Инжиниринговой компании «Инкомп-нефть» , эксперт Шайдаков Владимирович Доцент кафедры гидравлики и гидромашин , директор Инжиниринговой компании «Инкомп-нефть» , эксперт высшей квалификации союза производителей нефтегазового оборудования России, доктор технических наук, автор 170 публикаций, в том числе 10 монографий, 35 изобретений. Тел. 8 -917 -3422918

ЛИТЕРАТУРА • 1 Медведев В. Ф. Гидравлика и гидравлические машины: Учеб. пособие. – Мн. ЛИТЕРАТУРА • 1 Медведев В. Ф. Гидравлика и гидравлические машины: Учеб. пособие. – Мн. : Выш. шк. , 1998. – 311 с. : ил. 2 Гидравлика, гидромашины и гидропневмопривод: учеб. Пособие для студ. высш. учеб. заведений / [Т. В. Артемьева, Т. М. Лысенко, А. Н. Румянцева, С. П. Стесин]; под ред. С. П. Стесина. – 3 -е изд. , стер. – М. : Издательский центр «Академия» , 2007. – 336 с. 3 Гидравлические и пневматические системы: учебник для студ. учреждений сред. проф. образования / А. В. Лепешкин, А. А. Михайлин; под ред. проф. Ю. А. Беленкова. – 3 -е изд. , стер. – М. : Издательский центр «Академия» , 2006. – 336 с. 4 Касьянов В. М. Гидромашины и компрессоры / Учебник для вузов. – 2 -е изд. перераб. и доп. – М. : «Недра» , 1981, 295 с.

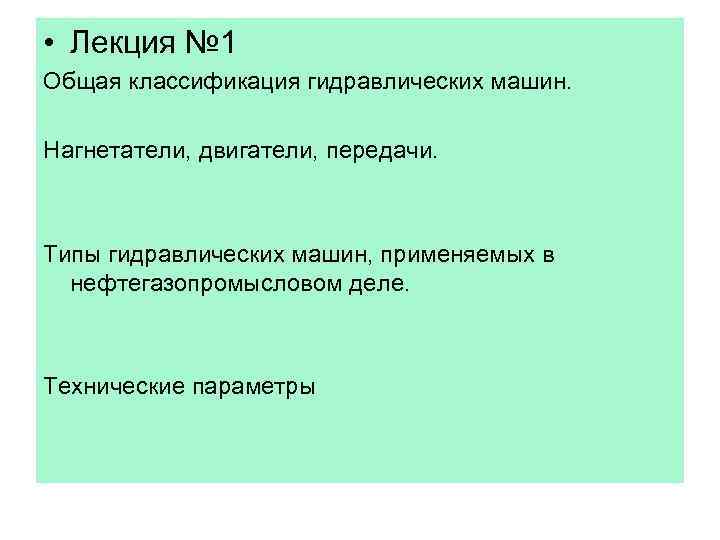

 • Лекция № 1 Общая классификация гидравлических машин. Нагнетатели, двигатели, передачи. Типы гидравлических • Лекция № 1 Общая классификация гидравлических машин. Нагнетатели, двигатели, передачи. Типы гидравлических машин, применяемых в нефтегазопромысловом деле. Технические параметры

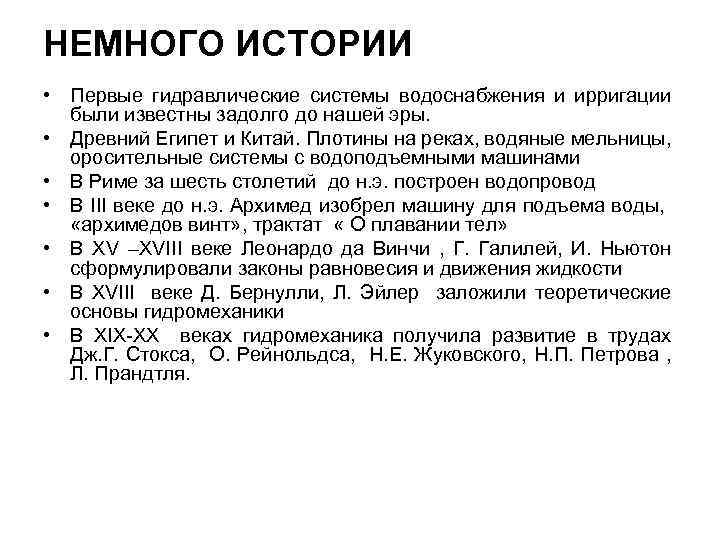

НЕМНОГО ИСТОРИИ • Первые гидравлические системы водоснабжения и ирригации были известны задолго до нашей НЕМНОГО ИСТОРИИ • Первые гидравлические системы водоснабжения и ирригации были известны задолго до нашей эры. • Древний Египет и Китай. Плотины на реках, водяные мельницы, оросительные системы с водоподъемными машинами • В Риме за шесть столетий до н. э. построен водопровод • В III веке до н. э. Архимед изобрел машину для подъема воды, «архимедов винт» , трактат « О плавании тел» • В ХV –XVIII веке Леонардо да Винчи , Г. Галилей, И. Ньютон сформулировали законы равновесия и движения жидкости • В XVIII веке Д. Бернулли, Л. Эйлер заложили теоретические основы гидромеханики • В XIX-XX веках гидромеханика получила развитие в трудах Дж. Г. Стокса, О. Рейнольдса, Н. Е. Жуковского, Н. П. Петрова , Л. Прандтля.

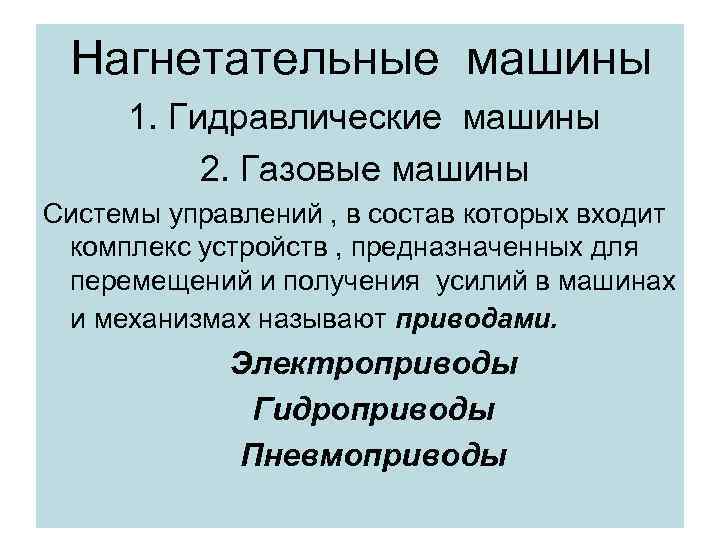

Нагнетательные машины 1. Гидравлические машины 2. Газовые машины Системы управлений , в состав которых Нагнетательные машины 1. Гидравлические машины 2. Газовые машины Системы управлений , в состав которых входит комплекс устройств , предназначенных для перемещений и получения усилий в машинах и механизмах называют приводами. Электроприводы Гидроприводы Пневмоприводы

 • Гидравлической машиной (гидромашиной) называется машина, предназначенная для преобразования механической энергии в энергию • Гидравлической машиной (гидромашиной) называется машина, предназначенная для преобразования механической энергии в энергию движущейся жидкости или наоборот. Насос – это гидромашина для создания потока рабочей жидкости путем преобразования механической энергии в энергию движущейся жидкости. Гидродвигатель служит для преобразования энергии потока рабочей жидкости в механическую энергию выходного звена гидромашины.

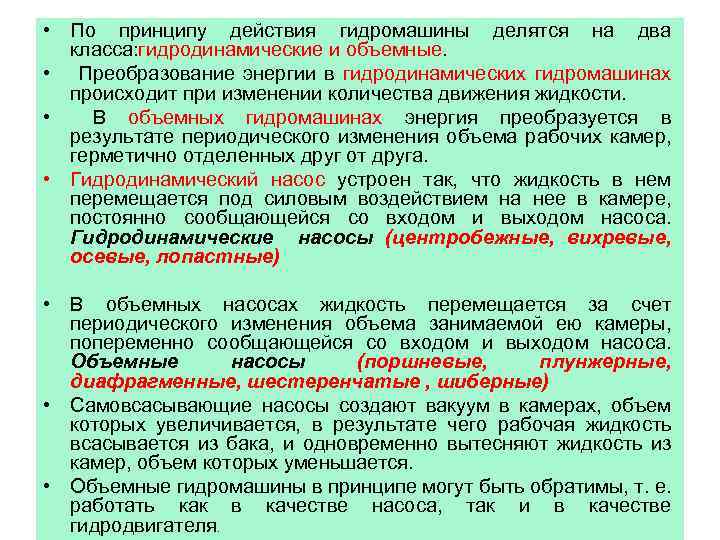

 • По принципу действия гидромашины делятся на два класса: гидродинамические и объемные. • • По принципу действия гидромашины делятся на два класса: гидродинамические и объемные. • Преобразование энергии в гидродинамических гидромашинах происходит при изменении количества движения жидкости. • В объемных гидромашинах энергия преобразуется в результате периодического изменения объема рабочих камер, герметично отделенных друг от друга. • Гидродинамический насос устроен так, что жидкость в нем перемещается под силовым воздействием на нее в камере, постоянно сообщающейся со входом и выходом насоса. Гидродинамические насосы (центробежные, вихревые, осевые, лопастные) • В объемных насосах жидкость перемещается за счет периодического изменения объема занимаемой ею камеры, попеременно сообщающейся со входом и выходом насоса. Объемные насосы (поршневые, плунжерные, диафрагменные, шестеренчатые , шиберные) • Самовсасывающие насосы создают вакуум в камерах, объем которых увеличивается, в результате чего рабочая жидкость всасывается из бака, и одновременно вытесняют жидкость из камер, объем которых уменьшается. • Объемные гидромашины в принципе могут быть обратимы, т. е. работать как в качестве насоса, так и в качестве гидродвигателя.

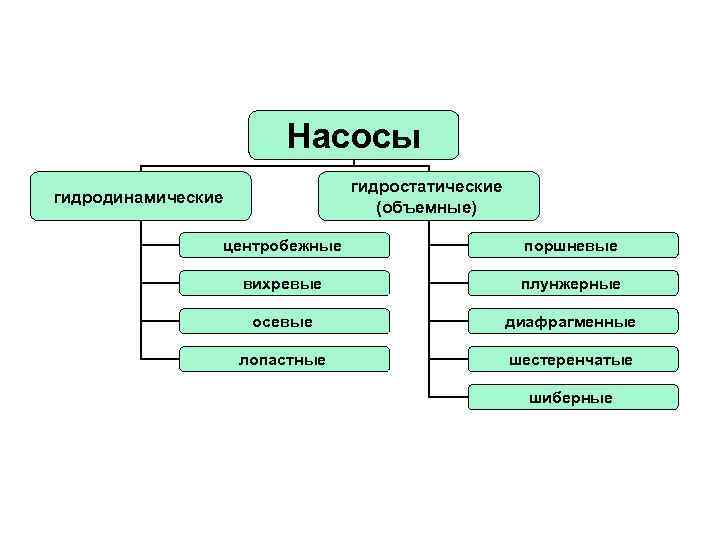

Насосы гидростатические (объемные) гидродинамические центробежные поршневые вихревые плунжерные осевые диафрагменные лопастные шестеренчатые шиберные Насосы гидростатические (объемные) гидродинамические центробежные поршневые вихревые плунжерные осевые диафрагменные лопастные шестеренчатые шиберные

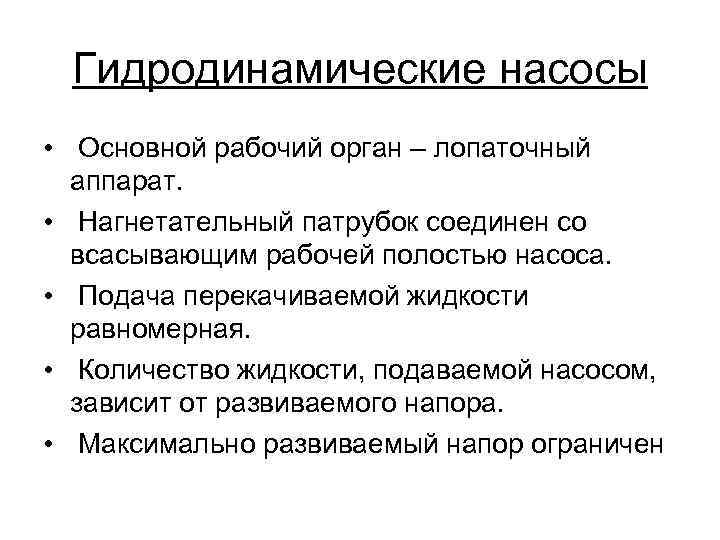

Гидродинамические насосы • Основной рабочий орган – лопаточный аппарат. • Нагнетательный патрубок соединен со Гидродинамические насосы • Основной рабочий орган – лопаточный аппарат. • Нагнетательный патрубок соединен со всасывающим рабочей полостью насоса. • Подача перекачиваемой жидкости равномерная. • Количество жидкости, подаваемой насосом, зависит от развиваемого напора. • Максимально развиваемый напор ограничен

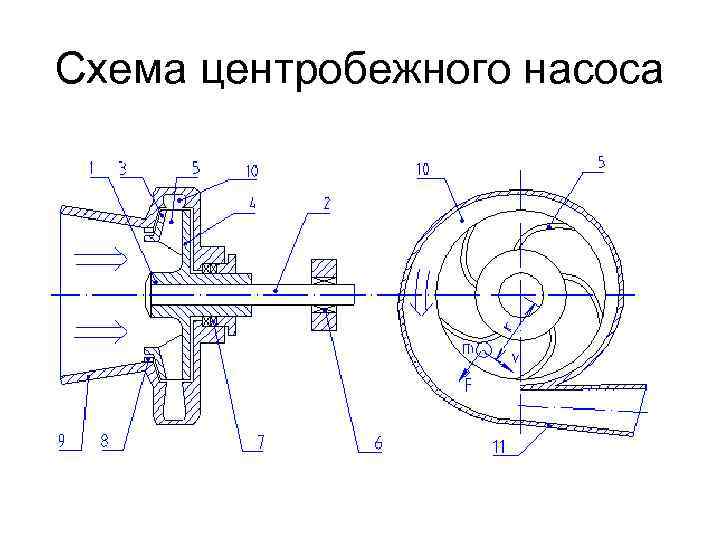

Схема центробежного насоса Схема центробежного насоса

Схема центробежного насоса Схема центробежного насоса

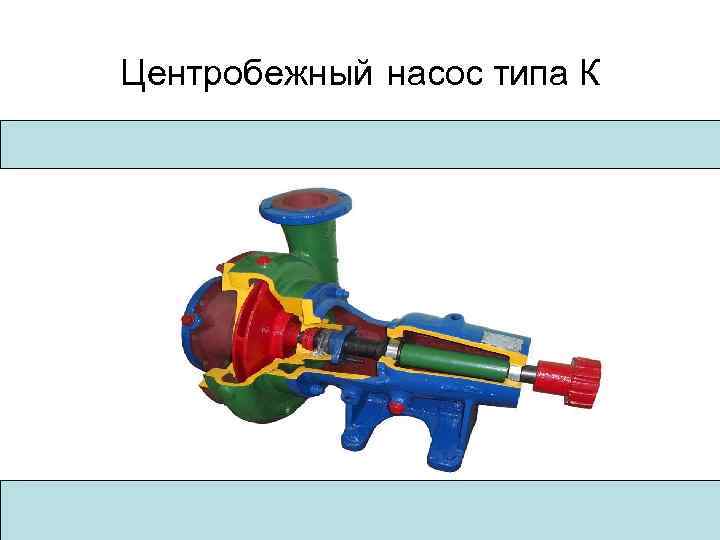

Центробежный насос типа К Центробежный насос типа К

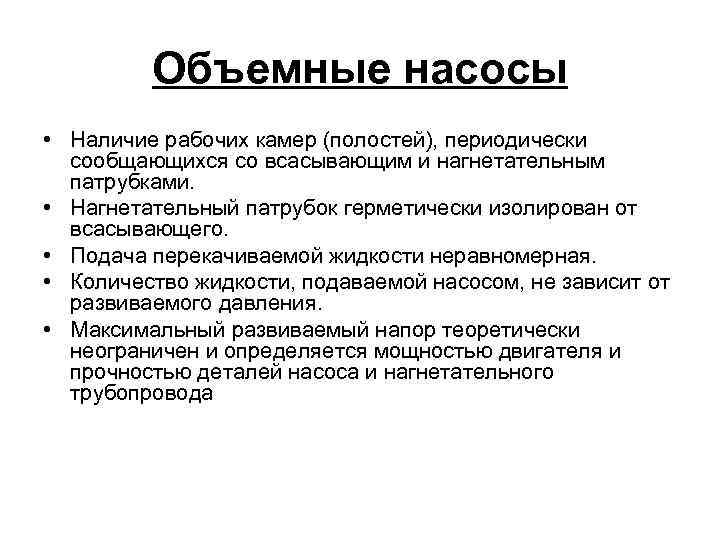

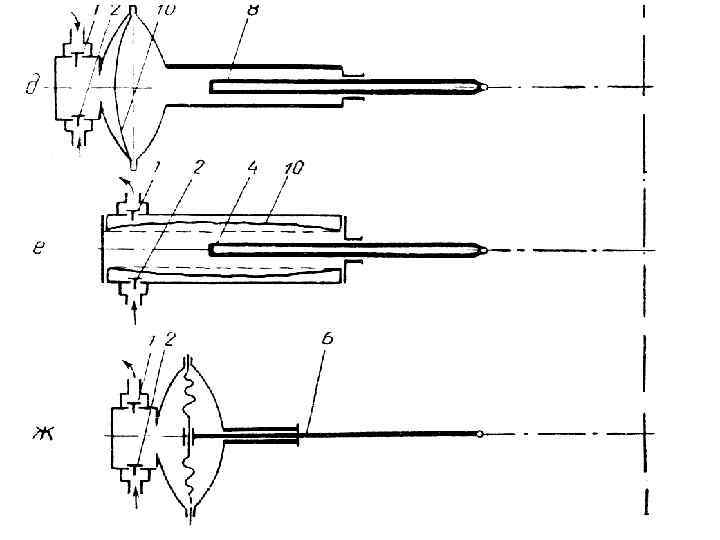

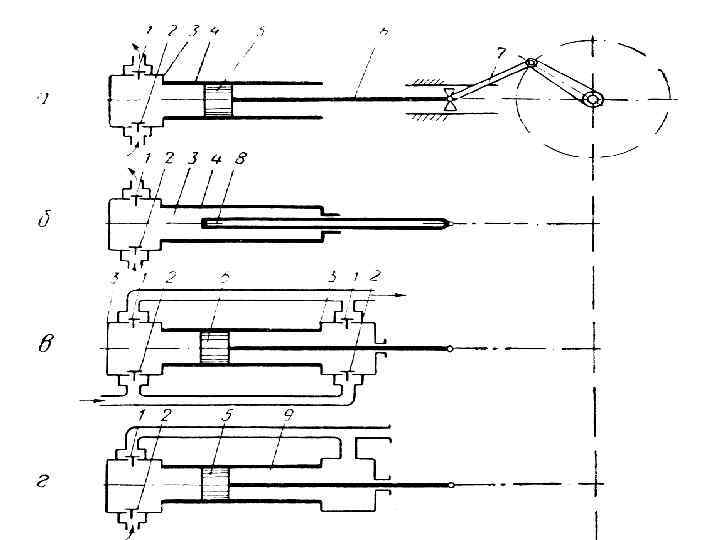

Объемные насосы • Наличие рабочих камер (полостей), периодически сообщающихся со всасывающим и нагнетательным патрубками. Объемные насосы • Наличие рабочих камер (полостей), периодически сообщающихся со всасывающим и нагнетательным патрубками. • Нагнетательный патрубок герметически изолирован от всасывающего. • Подача перекачиваемой жидкости неравномерная. • Количество жидкости, подаваемой насосом, не зависит от развиваемого давления. • Максимальный развиваемый напор теоретически неограничен и определяется мощностью двигателя и прочностью деталей насоса и нагнетательного трубопровода

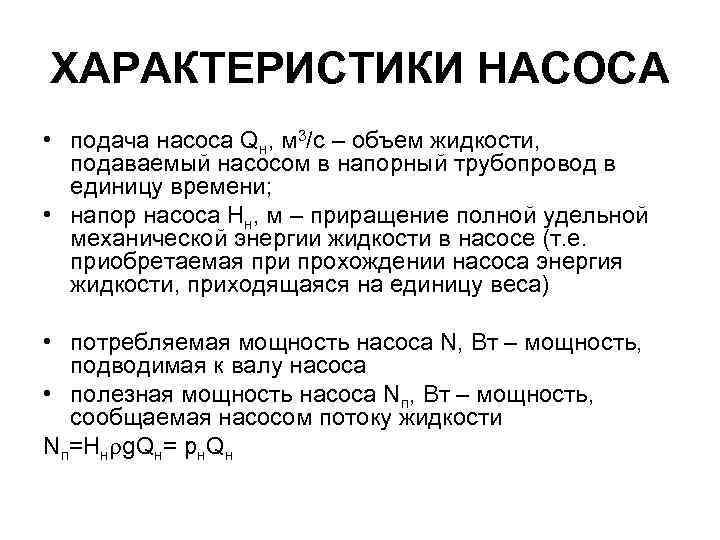

ХАРАКТЕРИСТИКИ НАСОСА • подача насоса Qн, м 3/с – объем жидкости, подаваемый насосом в ХАРАКТЕРИСТИКИ НАСОСА • подача насоса Qн, м 3/с – объем жидкости, подаваемый насосом в напорный трубопровод в единицу времени; • напор насоса Нн, м – приращение полной удельной механической энергии жидкости в насосе (т. е. приобретаемая при прохождении насоса энергия жидкости, приходящаяся на единицу веса) • потребляемая мощность насоса N, Вт – мощность, подводимая к валу насоса • полезная мощность насоса Nп, Вт – мощность, сообщаемая насосом потоку жидкости Nп=Hн g. Qн= рн. Qн

КПД НАСОСА Коэффициент полезного действия (КПД) насоса н – отношение полезной мощности насоса к КПД НАСОСА Коэффициент полезного действия (КПД) насоса н – отношение полезной мощности насоса к потребляемой Кроме полного КПД используют также частные КПД, которые учитывают различные виды потерь энергии • гидравлические г - потери напора на движение жидкости в каналах внутри гидромашины • объемные о - потери на утечки и циркуляцию жидкости через зазоры внутри гидромашины из области высокого давления в область низкого • механические м - потери на механическое трение в подшипниках и уплотнениях гидромашины н= г о м

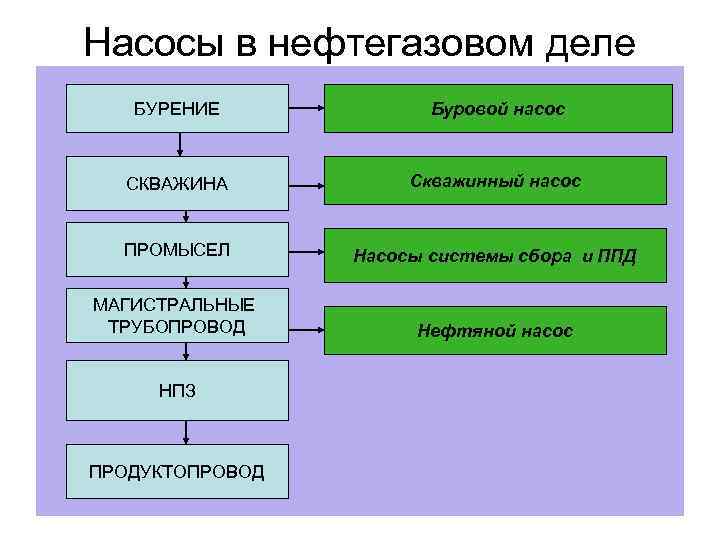

Насосы в нефтегазовом деле БУРЕНИЕ Буровой насос СКВАЖИНА Скважинный насос ПРОМЫСЕЛ Насосы системы сбора Насосы в нефтегазовом деле БУРЕНИЕ Буровой насос СКВАЖИНА Скважинный насос ПРОМЫСЕЛ Насосы системы сбора и ППД МАГИСТРАЛЬНЫЕ ТРУБОПРОВОД Нефтяной насос НПЗ ПРОДУКТОПРОВОД

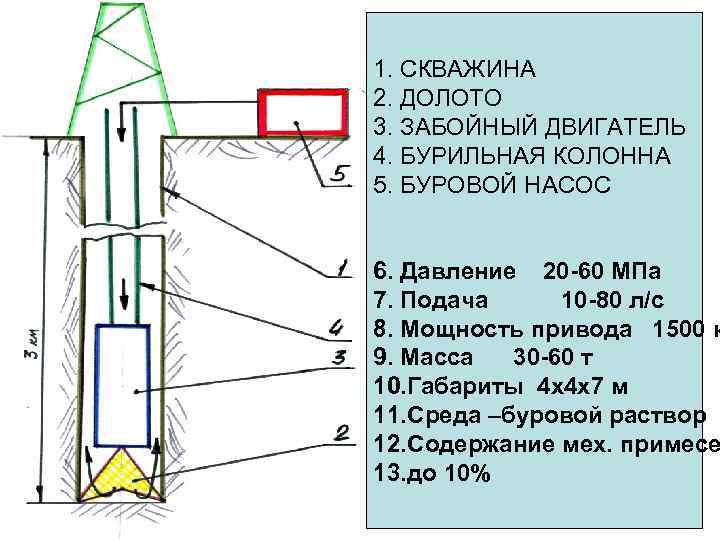

1. СКВАЖИНА 2. ДОЛОТО 3. ЗАБОЙНЫЙ ДВИГАТЕЛЬ 4. БУРИЛЬНАЯ КОЛОННА 5. БУРОВОЙ НАСОС 6. 1. СКВАЖИНА 2. ДОЛОТО 3. ЗАБОЙНЫЙ ДВИГАТЕЛЬ 4. БУРИЛЬНАЯ КОЛОННА 5. БУРОВОЙ НАСОС 6. Давление 20 -60 МПа 7. Подача 10 -80 л/с 8. Мощность привода 1500 к 9. Масса 30 -60 т 10. Габариты 4 х4 х7 м 11. Среда –буровой раствор 12. Содержание мех. примесе 13. до 10%

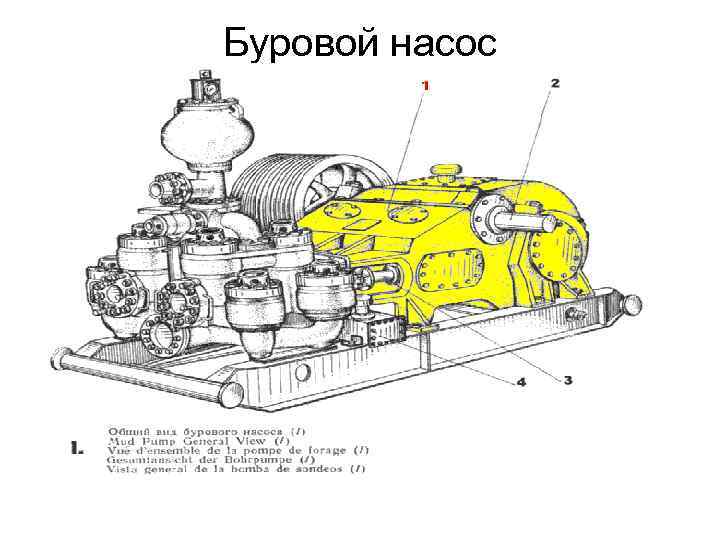

Буровой насос Буровой насос

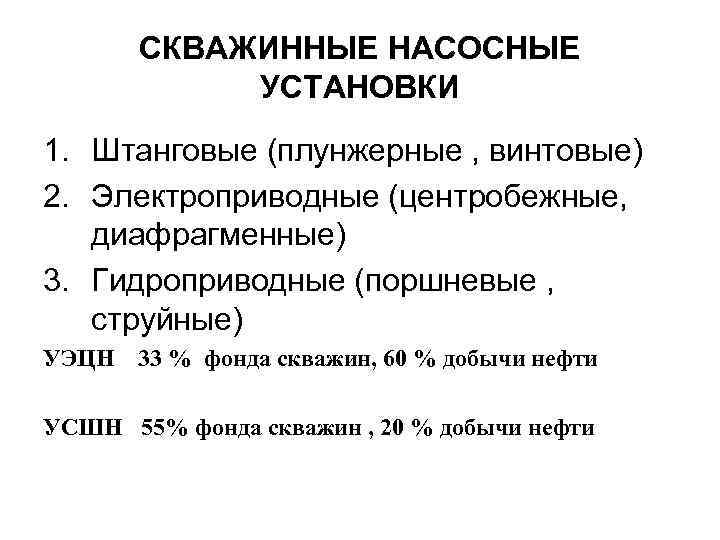

СКВАЖИННЫЕ НАСОСНЫЕ УСТАНОВКИ 1. Штанговые (плунжерные , винтовые) 2. Электроприводные (центробежные, диафрагменные) 3. Гидроприводные СКВАЖИННЫЕ НАСОСНЫЕ УСТАНОВКИ 1. Штанговые (плунжерные , винтовые) 2. Электроприводные (центробежные, диафрагменные) 3. Гидроприводные (поршневые , струйные) УЭЦН 33 % фонда скважин, 60 % добычи нефти УСШН 55% фонда скважин , 20 % добычи нефти

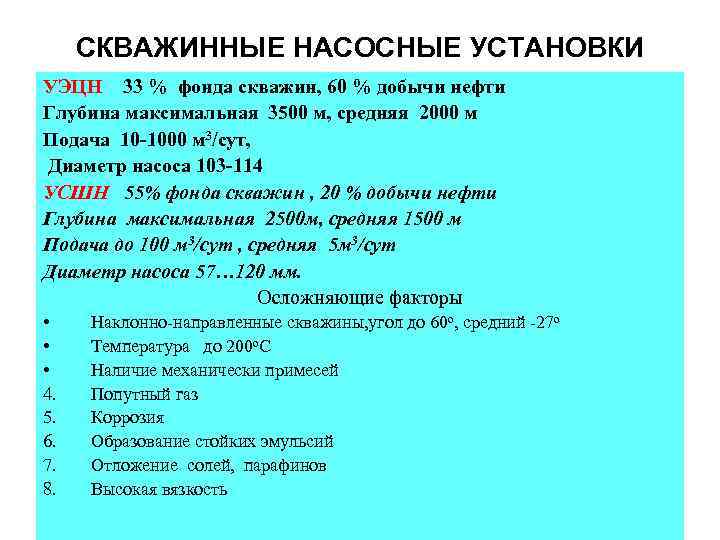

СКВАЖИННЫЕ НАСОСНЫЕ УСТАНОВКИ УЭЦН 33 % фонда скважин, 60 % добычи нефти Глубина максимальная СКВАЖИННЫЕ НАСОСНЫЕ УСТАНОВКИ УЭЦН 33 % фонда скважин, 60 % добычи нефти Глубина максимальная 3500 м, средняя 2000 м Подача 10 -1000 м 3/сут, Диаметр насоса 103 -114 УСШН 55% фонда скважин , 20 % добычи нефти Глубина максимальная 2500 м, средняя 1500 м Подача до 100 м 3/сут , средняя 5 м 3/сут Диаметр насоса 57… 120 мм. Осложняющие факторы • • • 4. 5. 6. 7. 8. Наклонно-направленные скважины, угол до 60 о, средний -27 о Температура до 200 о. С Наличие механически примесей Попутный газ Коррозия Образование стойких эмульсий Отложение солей, парафинов Высокая вязкость

Скважинный ЭЦН Диаметр 92 -114 мм Количество секций 3 -8 шт Длина секции 3 Скважинный ЭЦН Диаметр 92 -114 мм Количество секций 3 -8 шт Длина секции 3 -6 м Количество ступеней 160 -500

Солеотложения в насосной установке Солеотложения в насосной установке

Подача ингибитров солеотложений в скважину Плунжерный дозировочный насос Подача 1 -5 л/сут Давление до Подача ингибитров солеотложений в скважину Плунжерный дозировочный насос Подача 1 -5 л/сут Давление до 1 МПа

Насосы для системы ППД Напор 1400 -2000 м Подача 60 -300 м 3/ч Перекачиваемая Насосы для системы ППД Напор 1400 -2000 м Подача 60 -300 м 3/ч Перекачиваемая среда -высокоминерализованная вода Вода содержит кислород, сероводород, механические примеси. Коррозионно-эррозинное разрушение. Межремонтный период насоса на пресной воде 17000 -2000 ч, на сточной 70009000 ч, на сточной с серодом 20003000 ч.

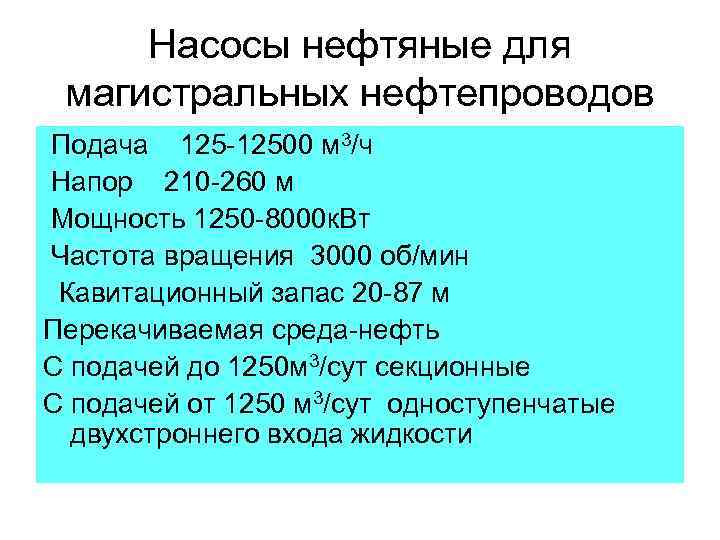

Насосы нефтяные для магистральных нефтепроводов Подача 125 -12500 м 3/ч Напор 210 -260 м Насосы нефтяные для магистральных нефтепроводов Подача 125 -12500 м 3/ч Напор 210 -260 м Мощность 1250 -8000 к. Вт Частота вращения 3000 об/мин Кавитационный запас 20 -87 м Перекачиваемая среда-нефть С подачей до 1250 м 3/сут секционные С подачей от 1250 м 3/сут одноступенчатые двухстроннего входа жидкости

Насос нефтяной Насос нефтяной

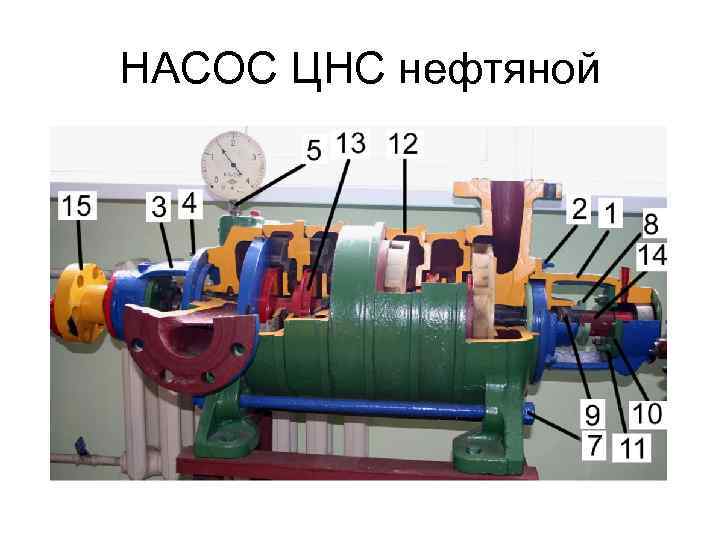

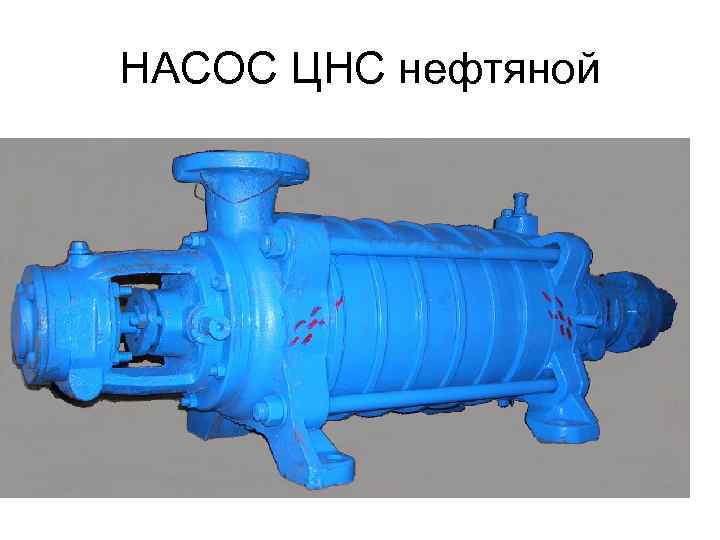

НАСОС ЦНС нефтяной НАСОС ЦНС нефтяной

НАСОС ЦНС нефтяной НАСОС ЦНС нефтяной

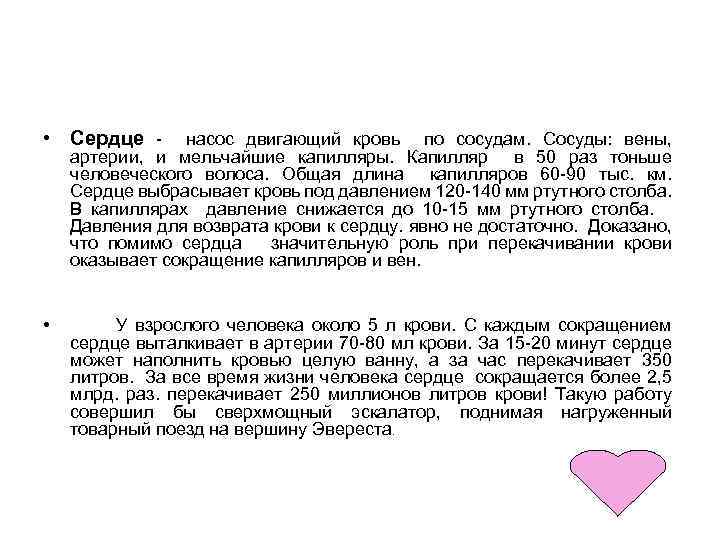

 • Сердце - насос двигающий кровь по сосудам. Сосуды: вены, артерии, и мельчайшие • Сердце - насос двигающий кровь по сосудам. Сосуды: вены, артерии, и мельчайшие капилляры. Капилляр в 50 раз тоньше человеческого волоса. Общая длина капилляров 60 -90 тыс. км. Сердце выбрасывает кровь под давлением 120 -140 мм ртутного столба. В капиллярах давление снижается до 10 -15 мм ртутного столба. Давления для возврата крови к сердцу. явно не достаточно. Доказано, что помимо сердца значительную роль при перекачивании крови оказывает сокращение капилляров и вен. • У взрослого человека около 5 л крови. С каждым сокращением сердце выталкивает в артерии 70 -80 мл крови. За 15 -20 минут сердце может наполнить кровью целую ванну, а за час перекачивает 350 литров. За все время жизни человека сердце сокращается более 2, 5 млрд. раз. перекачивает 250 миллионов литров крови! Такую работу совершил бы сверхмощный эскалатор, поднимая нагруженный товарный поезд на вершину Эвереста.
