НАГЛЯДНОЕ ИЗОБРАЖЕНИЕ
Технический рисунок

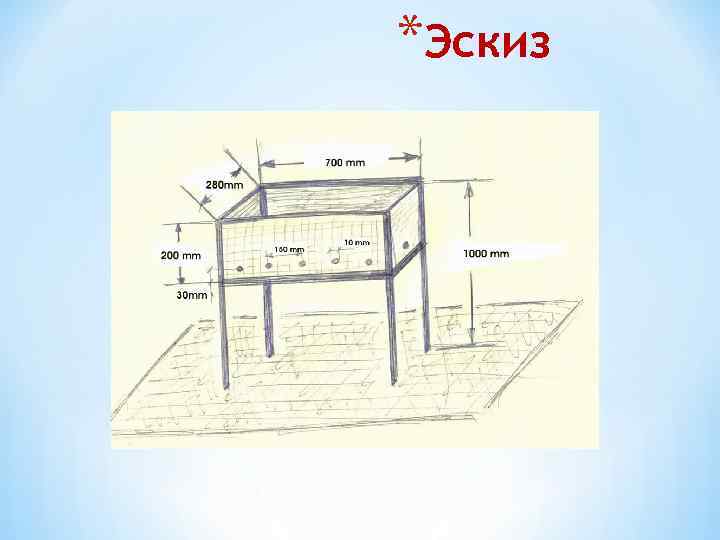

*Эскиз
Схема
Отметьте от правого и левого нижних углов листа по 3 сантиметра 3 см

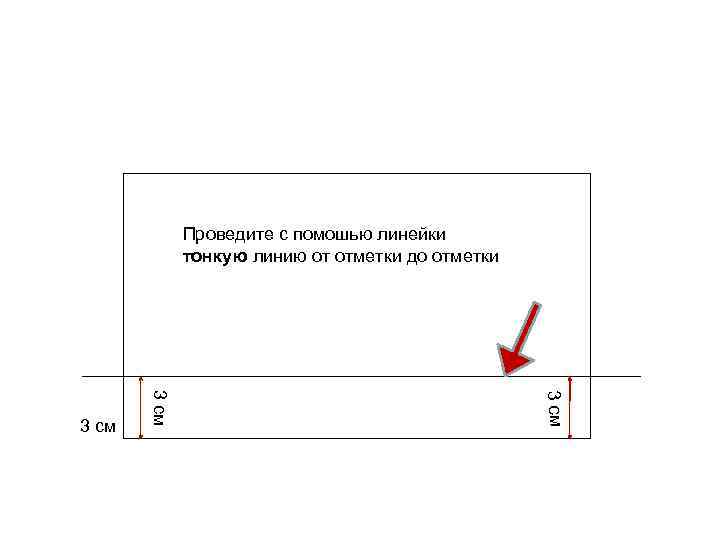

Проведите с помошью линейки тонкую линию от отметки до отметки 3 см
Сделайте отметку на линии на расстоянии 5 сантиметров от края листа 5 см
От этой отметки на расстоянии 10 сантиметров вправо сделайте еще одну отметку 10 см

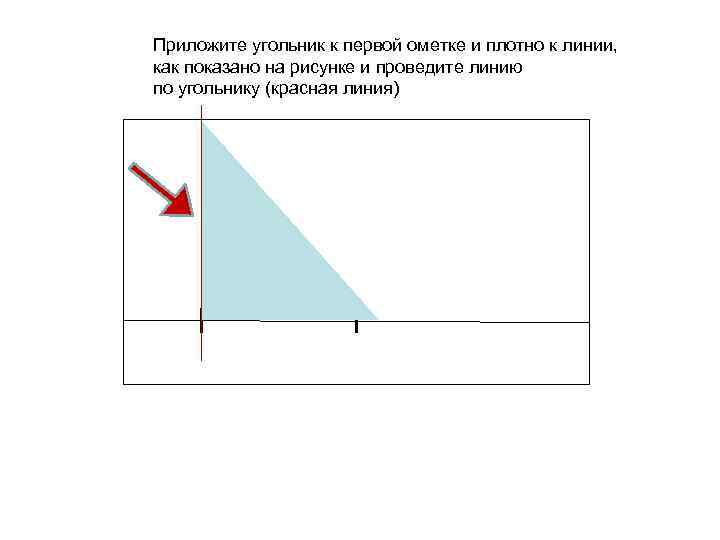

Приложите угольник к первой ометке и плотно к линии, как показано на рисунке и проведите линию по угольнику (красная линия) 10 см

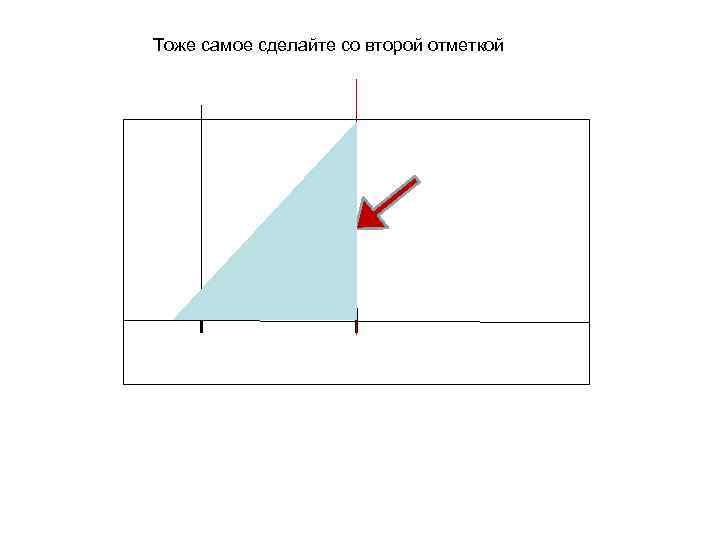

Тоже самое сделайте со второй отметкой 10 см
8 см На получившихся линиях отметьте расстояние равное 8 -ми сантиметрам
С помощью линейки проведите по отметкам тонкую линию

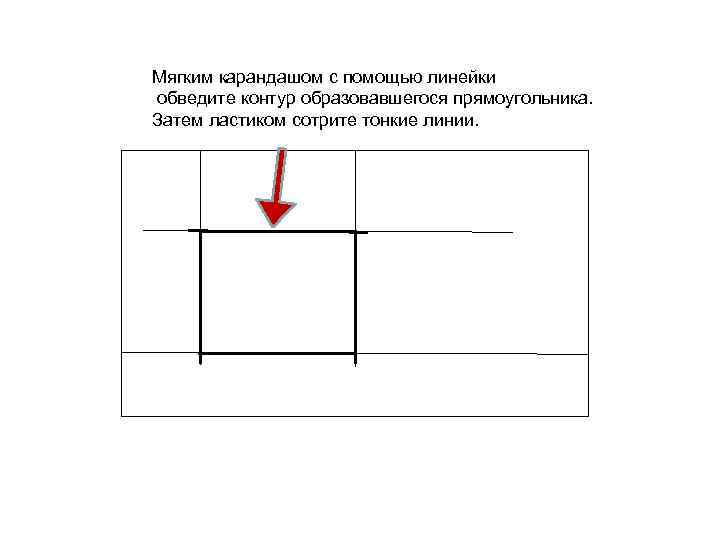

Мягким карандашом с помощью линейки обведите контур образовавшегося прямоугольника. Затем ластиком сотрите тонкие линии.
Ура, мы построили ПРЯМОУГОЛЬНИК. Помним, что у прямоугольника все углы ПРЯМЫЕ 5+
