Надежность системы электроснабжения предприятия 2011 www. eg-arstem. ru
Надежность электроснабжения 1. Акт разграничения границ балансовой и эксплуатационной ответственности (далее АРГБПи. ЭО). 2. Акт аварийной и технологической брони. 3. Однолинейная схема электроснабжения предприятия (совместно с АРГБП). 4. Перерыв в электроснабжении Надежность электроснабжения
Акт разграничения границ балансовой и эксплуатационной ответственности

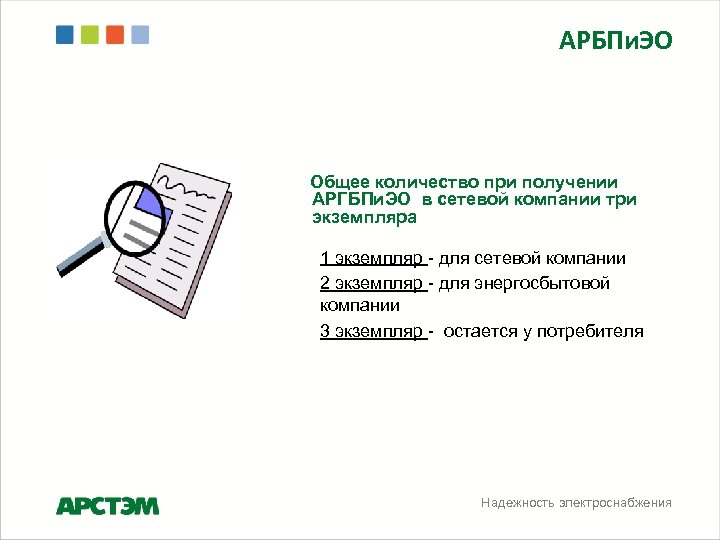

АРБПи. ЭО Общее количество при получении АРГБПи. ЭО в сетевой компании три экземпляра 1 экземпляр - для сетевой компании 2 экземпляр - для энергосбытовой компании 3 экземпляр - остается у потребителя Надежность электроснабжения

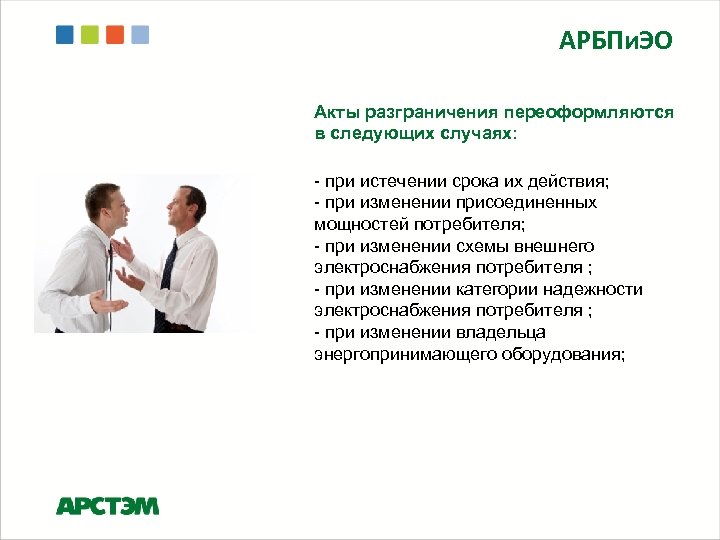

АРБПи. ЭО Акты разграничения переоформляются в следующих случаях: - при истечении срока их действия; - при изменении присоединенных мощностей потребителя; - при изменении схемы внешнего электроснабжения потребителя ; - при изменении категории надежности электроснабжения потребителя ; - при изменении владельца энергопринимающего оборудования;
АРБПи. ЭО • • • "акт разграничения балансовой принадлежности электросетей" "акт разграничения эксплуатационной ответственности сторон" "граница балансовой принадлежности» "присоединенная мощность» Собственник сетей Надежность электроснабжения
АРБПи. ЭО ПРИМЕР: 1 № пп Назначение Присоединенная мощность, к. Вт Электроснабжение № пп Источник питания Разрешенная к потреблению мощность, к. Вт Напря- жение, к. В Наименование и № питающего фидера Граница балансовой принадлежности Граница эксплуатационной ответственности
Схема электроснабжения

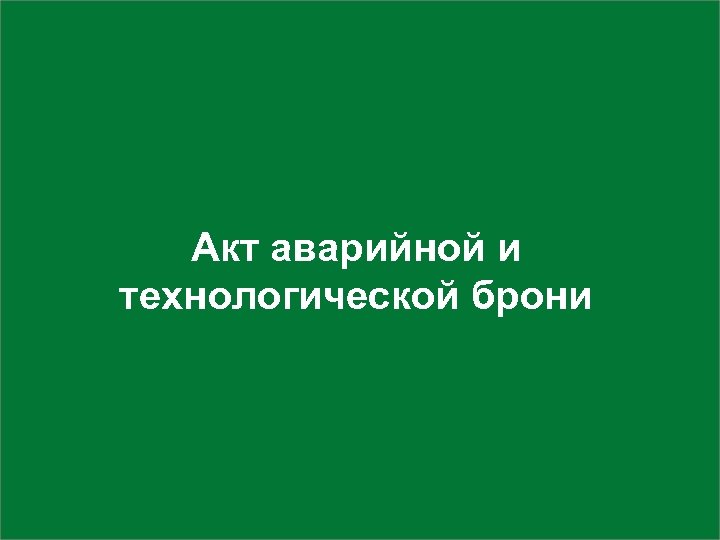

Акт аварийной и технологической брони
Акт аварийной и технологической брони ПРИКАЗ от 18 марта 2008 г. N 124 ОБ УТВЕРЖДЕНИИ ПРАВИЛ РАЗРАБОТКИ И ПРИМЕНЕНИЯ ГРАФИКОВ АВАРИЙНОГОГРАНИЧЕНИЯ РЕЖИМА ПОТРЕБЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ И ИСПОЛЬЗОВАНИЯ ПРОТИВОАВАРИЙНОЙ АВТОМАТИКИ

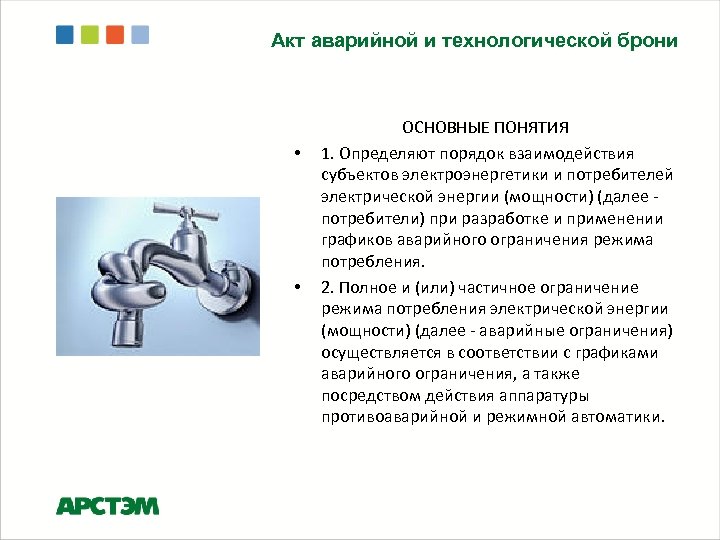

Акт аварийной и технологической брони • • ОСНОВНЫЕ ПОНЯТИЯ 1. Определяют порядок взаимодействия субъектов электроэнергетики и потребителей электрической энергии (мощности) (далее - потребители) при разработке и применении графиков аварийного ограничения режима потребления. 2. Полное и (или) частичное ограничение режима потребления электрической энергии (мощности) (далее - аварийные ограничения) осуществляется в соответствии с графиками аварийного ограничения, а также посредством действия аппаратуры противоаварийной и режимной автоматики.
Акт аварийной и технологической брони • • • 3. Графики аварийного ограничения режима потребления электрической энергии (мощности) (далее - графики аварийного ограничения) включают в себя 2 вида графиков: графики ограничения режима потребления графики временного отключения потребления

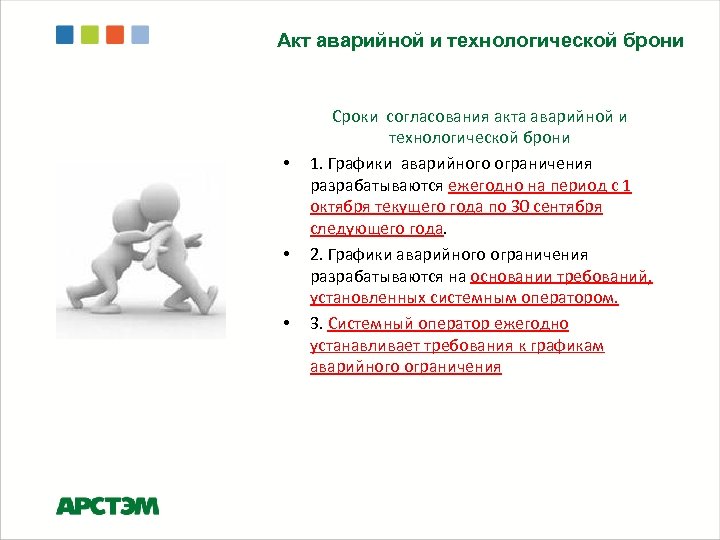

Акт аварийной и технологической брони • • • Сроки согласования акта аварийной и технологической брони 1. Графики аварийного ограничения разрабатываются ежегодно на период с 1 октября текущего года по 30 сентября следующего года. 2. Графики аварийного ограничения разрабатываются на основании требований, установленных системным оператором. 3. Системный оператор ежегодно устанавливает требования к графикам аварийного ограничения

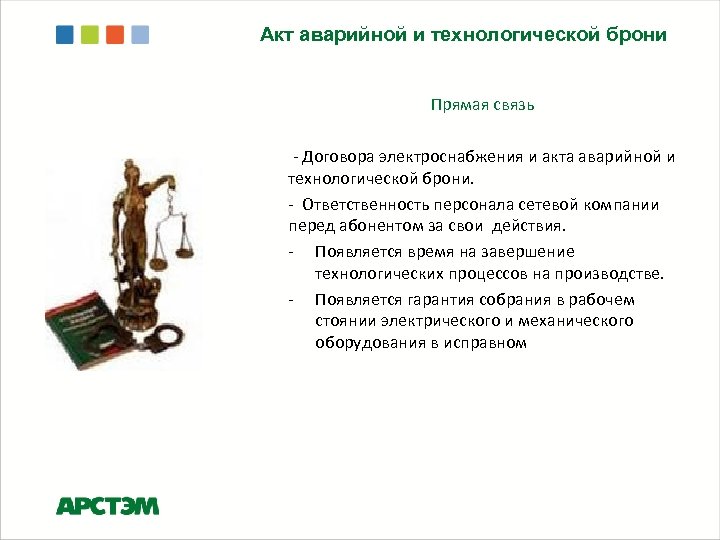

Акт аварийной и технологической брони Прямая связь - Договора электроснабжения и акта аварийной и технологической брони. - Ответственность персонала сетевой компании перед абонентом за свои действия. - Появляется время на завершение технологических процессов на производстве. - Появляется гарантия собрания в рабочем стоянии электрического и механического оборудования в исправном
Акт аварийной и технологической брони ПЕРЕЧЕНЬ № 1 потребителей электрической энергии, в отношении энергопринимающих устройств которых осуществляется аварийное ограничение нагрузки потребления. ПЕРЕЧЕНЬ № 2 первичных получателей команд об аварийных ограничениях. ПЕРЕЧЕНЬ№ 3 вторичных получателей команд об аварийных ограничениях. ГРАФИК аварийного ограничения электрической энергии (мощности) на 200_/200_ гг. АКТ согласования технологической и аварийной брони электроснабжения потребителя электрической энергии (мощности) Раздел I. ОБЩИЕ СВЕДЕНИЯ Раздел II. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСНАБЖЕНИЯ ПОТРЕБИТЕЛЯ

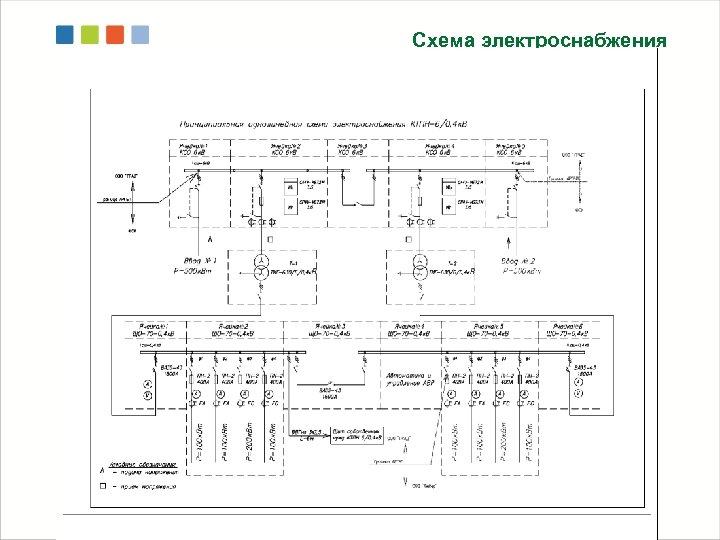

Схема электроснабжения

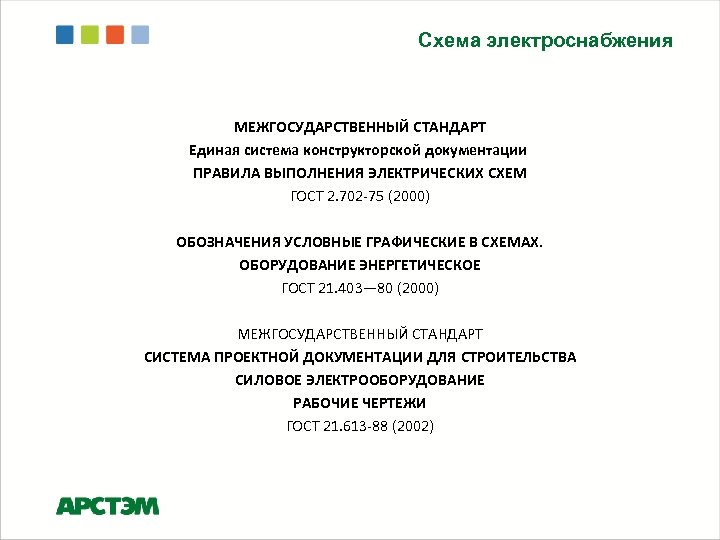

Схема электроснабжения МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ Единая система конструкторской документации ПРАВИЛА ВЫПОЛНЕНИЯ ЭЛЕКТРИЧЕСКИХ СХЕМ ГОСТ 2. 702 -75 (2000) ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. ОБОРУДОВАНИЕ ЭНЕРГЕТИЧЕСКОЕ ГОСТ 21. 403— 80 (2000) МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА СИЛОВОЕ ЭЛЕКТРООБОРУДОВАНИЕ РАБОЧИЕ ЧЕРТЕЖИ ГОСТ 21. 613 -88 (2002)
Схема электроснабжения

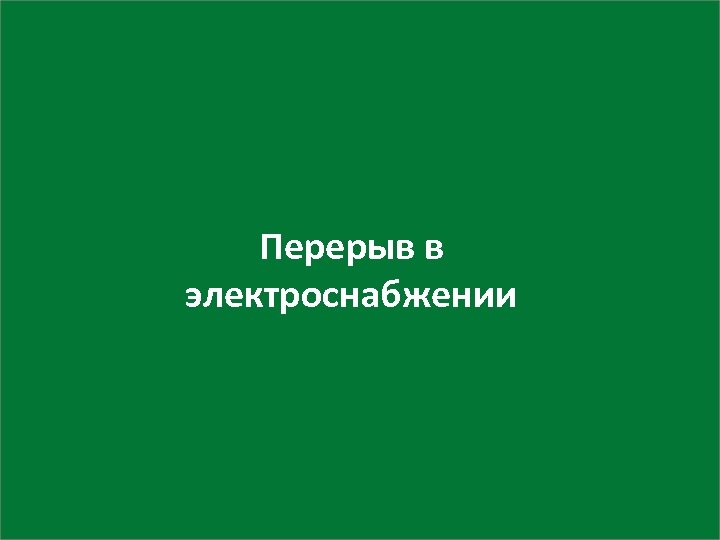

Перерыв в электроснабжении

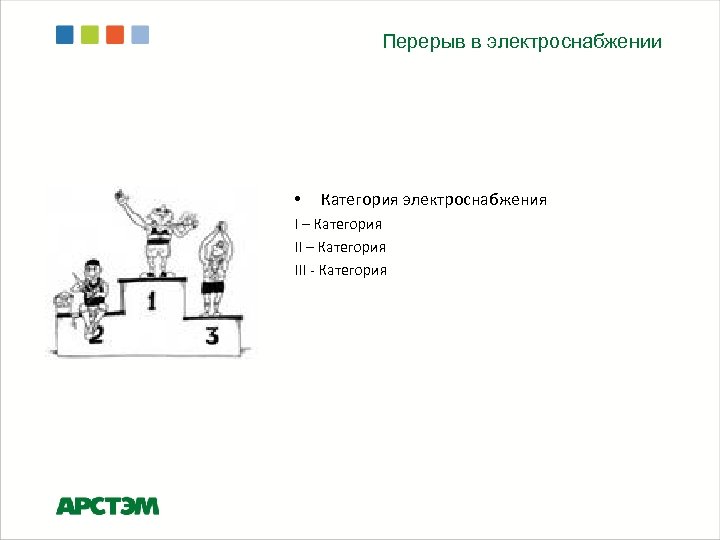

Перерыв в электроснабжении • Категория электроснабжения I – Категория III - Категория
Вопросы к докладчику
Контактная информация: 620146, г. Екатеринбург Белинского 9 (343) 310 -70 -80 www. eg-arstem. ru
