Национальный минерально сырьевой университет «Горный» ВОЕННАЯ КАФЕДРА ЭЛЕКТРООБОРУДОВАНИЕ ВОЕННОЙ АВТОМОБИЛЬНОЙ ТЕХНИКИ Альбом схем и рисунков Санкт Петербург 2012

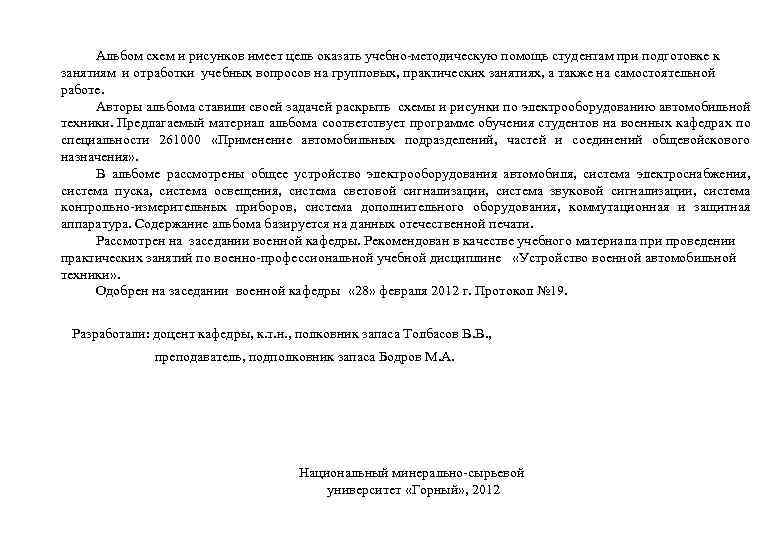

Альбом схем и рисунков имеет цель оказать учебно методическую помощь студентам при подготовке к занятиям и отработки учебных вопросов на групповых, практических занятиях, а также на самостоятельной работе. Авторы альбома ставили своей задачей раскрыть схемы и рисунки по электрооборудованию автомобильной техники. Предлагаемый материал альбома соответствует программе обучения студентов на военных кафедрах по специальности 261000 «Применение автомобильных подразделений, частей и соединений общевойскового назначения» . В альбоме рассмотрены общее устройство электрооборудования автомобиля, система электроснабжения, система пуска, система освещения, система световой сигнализации, система звуковой сигнализации, система контрольно измерительных приборов, система дополнительного оборудования, коммутационная и защитная аппаратура. Содержание альбома базируется на данных отечественной печати. Рассмотрен на заседании военной кафедры. Рекомендован в качестве учебного материала при проведении практических занятий по военно профессиональной учебной дисциплине «Устройство военной автомобильной техники» . Одобрен на заседании военной кафедры « 28» февраля 2012 г. Протокол № 19. Разработали: доцент кафедры, к. т. н. , полковник запаса Толбасов В. В. , преподаватель, подполковник запаса Бодров М. А. Национальный минерально сырьевой университет «Горный» , 2012

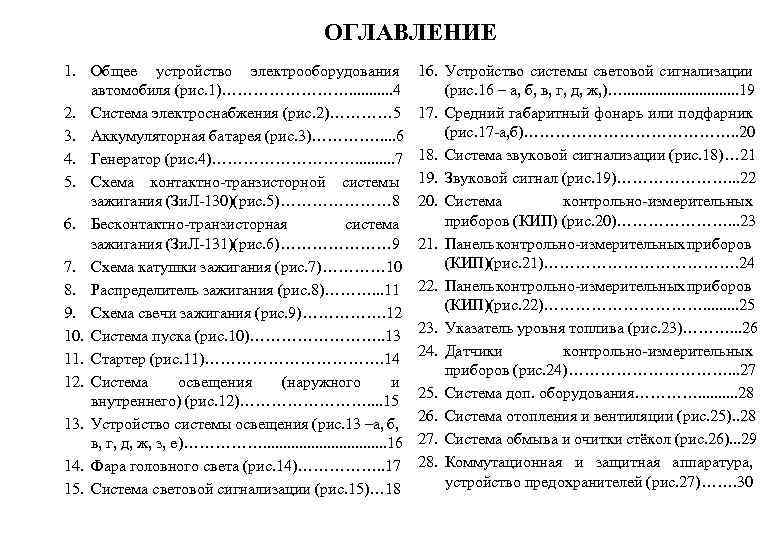

ОГЛАВЛЕНИЕ 1. Общее устройство электрооборудования автомобиля (рис. 1)…………. . . 4 2. Система электроснабжения (рис. 2)………… 5 3. Аккумуляторная батарея (рис. 3)…………. . . 6 4. Генератор (рис. 4)……………. . 7 5. Схема контактно транзисторной системы зажигания (Зи. Л 130)(рис. 5)………………… 8 6. Бесконтактно транзисторная система зажигания (Зи. Л 131)(рис. 6)………………… 9 7. Схема катушки зажигания (рис. 7)………… 10 8. Распределитель зажигания (рис. 8)………. . . 11 9. Схема свечи зажигания (рис. 9)……………. 12 10. Система пуска (рис. 10)…………. . 13 11. Стартер (рис. 11)………………. 14 12. Система освещения (наружного и внутреннего) (рис. 12)…………. . 15 13. Устройство системы освещения (рис. 13 –а, б, в, г, д, ж, з, е)……………. . . . 16 14. Фара головного света (рис. 14)……………. . 17 15. Система световой сигнализации (рис. 15)… 18 16. Устройство системы световой сигнализации (рис. 16 – а, б, в, г, д, ж, )…. . . . 19 17. Средний габаритный фонарь или подфарник (рис. 17 а, б)…………………. . 20 18. Система звуковой сигнализации (рис. 18)… 21 19. Звуковой сигнал (рис. 19)…………………. . . 22 20. Система контрольно измерительных приборов (КИП) (рис. 20)…………………. . . 23 21. Панель контрольно измерительных приборов (КИП)(рис. 21)………………. 24 22. Панель контрольно измерительных приборов (КИП)(рис. 22)……………. . 25 23. Указатель уровня топлива (рис. 23)………. . . 26 24. Датчики контрольно измерительных приборов (рис. 24)……………. . . 27 25. Система доп. оборудования…………. . 28 26. Система отопления и вентиляции (рис. 25). . 28 27. Система обмыва и очитки стёкол (рис. 26). . . 29 28. Коммутационная и защитная аппаратура, устройство предохранителей (рис. 27)……. 30

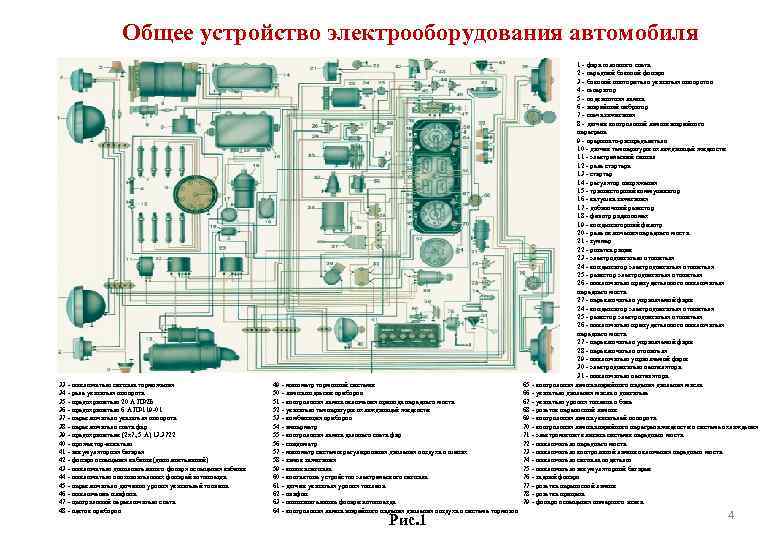

Общее устройство электрооборудования автомобиля 33 выключатель сигнала торможения 34 реле указателя поворота 35 предохранитель 20 А ПР 2 Б 36 предохранитель 6 А ПР 119 01 37 переключатель указателя поворота 38 переключатель света фар 39 предохранители (2 x 7, 5 А) 13. 3722 40 прожектор искатель 41 аккумуляторная батарея 42 фонарь освещения кабины (дополнительный) 43 выключатель дополнительного фонаря освещения кабины 44 выключатель опознавательных фонарей автопоезда 45 переключатель датчиков уровня указателей топлива 46 выключение плафона 47 центральный переключатель света 48 щиток приборов 49 манометр тормозной системы 50 лампа подвески приборов 51 контрольная лампа включения привода переднего моста 52 указатель температуры охлаждающей жидкости 53 комбинация приборов 54 амперметр 55 контрольная лампа дальнего света фар 56 спидометр 57 манометр системы регулирования давления воздуха в шинах 58 замок зажигания 59 кнопка сигнала 60 контактное устройство электрического сигнала 61 датчик указателя уровня топлива 62 плафон 63 опознавательные фонари автопоезда 64 контрольная лампа аварийного падения давления воздуха в системе тормозов Рис. 1 1 фара головного света 2 передний боковой фонарь 3 боковой повторитель указателя поворотов 4 генератор 5 подкапотная лампа 6 аварийный вибратор 7 свеча зажигания 8 датчик контрольной лампы аварийного перегрева 9 прерывать распределитель 10 датчик температуры охлаждающей жидкости 11 электрический сигнал 12 реле стартера 13 стартер 14 регулятор напряжения 15 транзисторный коммуникатор 16 катушка зажигания 17 добавочный резистор 18 фильтр радиопомех 19 конденсаторный фильтр 20 реле включения переднего моста 21 зуммер 22 розетка рации 23 электродвигатель отопителя 24 конденсатор электродвигателя отопителя 25 резистор электродвигателя отопителя 26 выключатель принудительного выключателя переднего моста 27 переключатель управляемой фары 28 переключатель отопителя 29 выключатель управляемой фары 30 электродвигатель вентилятора 31 выключатель вентилятора 65 контрольная лампа аварийного падения давления масла 66 указатель давления масла в двигателе 67 указатель уровня топлива в баке 68 розеток переносной лампы 69 контрольная лампа указателей поворота 70 контрольная лампа аварийного перегрева жидкости в системе охлаждения 71 электромагнит клапана системы переднего моста 72 выключатель переднего моста 73 выключатель контрольной лампы включения переднего моста 74 выключатель сигнала водителю 75 выключатель аккумуляторной батареи 76 задний фонарь 77 розетка переносной лампы 78 розетка прицепа 79 фонарь освещения номерного знака 4

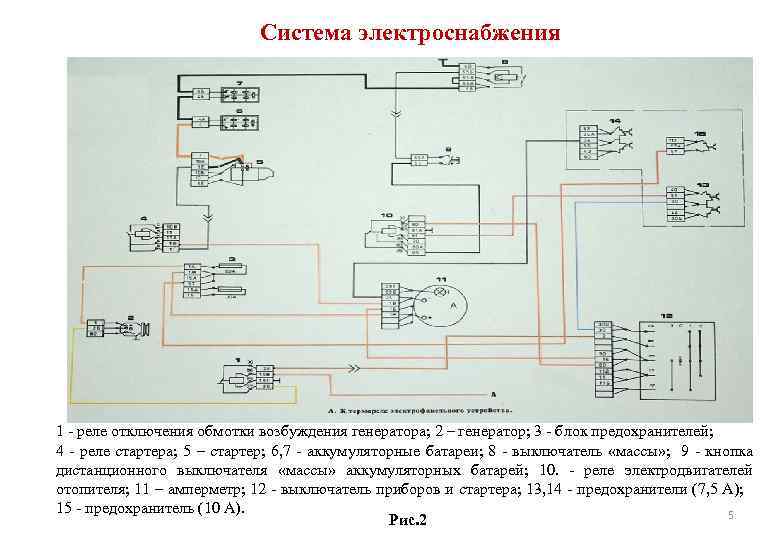

Система электроснабжения 1 реле отключения обмотки возбуждения генератора; 2 – генератор; 3 блок предохранителей; 4 реле стартера; 5 – стартер; 6, 7 аккумуляторные батареи; 8 выключатель «массы» ; 9 кнопка дистанционного выключателя «массы» аккумуляторных батарей; 10. реле электродвигателей отопителя; 11 – амперметр; 12 выключатель приборов и стартера; 13, 14 предохранители (7, 5 А); 15 предохранитель (10 А). 5 Рис. 2
Аккумуляторная батарея а — общий вид; б — выключатель «массы» ; в — блок пластин; 1 — отрицательно заря женная пластина; 2 — сепаратор; 3 — положительно заряженная пластина; 4 — пре дохранительная ешетка; р 5 — баретка; 6 — штырь; 7 — положительный вывод; 8 — бак; 9 — пробка наливного отверстия; 10 —крышка; 11 —перемычка; 12 —от рицательный ывод; 13 — провод, соединяющий выключатель в «массы» с отрицательным выводом; 14 — малый шток; 15 — большой шток; А — полублок отрицательных пластин; Б — полублок положительных пластин; В — выключатель «массы» . Рис. 3 6

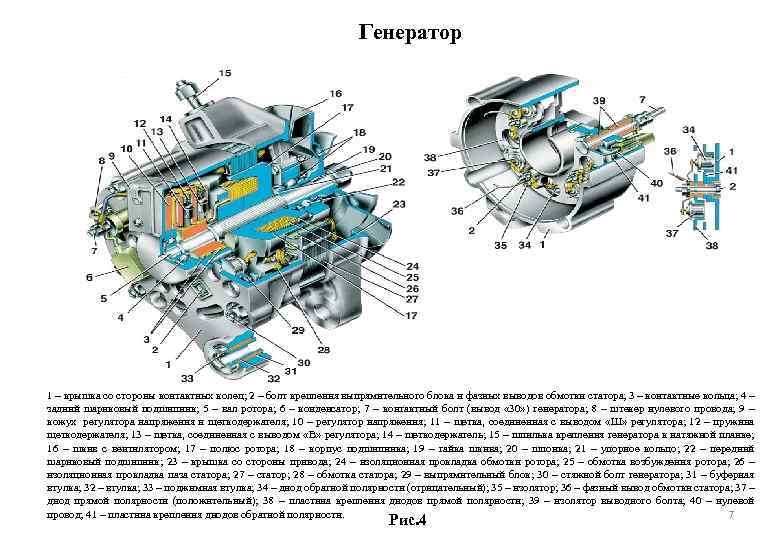

Генератор 1 – крышка со стороны контактных колец; 2 – болт крепления выпрямительного блока и фазных выводов обмотки статора; 3 – контактные кольца; 4 – задний шариковый подшипник; 5 – вал ротора; 6 – конденсатор; 7 – контактный болт (вывод « 30» ) генератора; 8 – штекер нулевого провода; 9 – кожух регулятора напряжения и щеткодержателя; 10 – регулятор напряжения; 11 – щетка, соединенная с выводом «Ш» регулятора; 12 – пружина щеткодержателя; 13 – щетка, соединенная с выводом «В» регулятора; 14 – щеткодержатель; 15 – шпилька крепления генератора к натяжной планке; 16 – шкив с вентилятором; 17 – полюс ротора; 18 – корпус подшипника; 19 – гайка шкива; 20 – шпонка; 21 – упорное кольцо; 22 – передний шариковый подшипник; 23 – крышка со стороны привода; 24 – изоляционная прокладка обмотки ротора; 25 – обмотка возбуждения ротора; 26 – изоляционная прокладка паза статора; 27 – статор; 28 – обмотка статора; 29 – выпрямительный блок; 30 – стяжной болт генератора; 31 – буферная втулка; 32 – втулка; 33 – поджимная втулка; 34 – диод обратной полярности (отрицательный); 35 – изолятор; 36 – фазный вывод обмотки статора; 37 – диод прямой полярности (положительный); 38 – пластина крепления диодов прямой полярности; 39 – изолятор выводного болта; 40 – нулевой провод; 41 – пластина крепления диодов обратной полярности. 7 Рис. 4
Вопрос № 4 Схема контактно-транзисторной системы зажигания (Зи. Л-130) 1. Свеча зажигания 2. Провод высокого напряжения 3. Боковой контакт распределителя 4. Ротор распределителя 5. Кулачок 6. Контакты прерывателя 7. Коммутатор 8. Первичная обмотка катушки зажигания 9. Вторичная обмотка 10. Центральный привод высокого напряжения 11. Включатель зажигания 12. Аккумуляторная батарея А. Прерыватель Б. База В. Катушка зажигания К. Коллектор Э. Эмиттер Рис. 5 8
Вопрос № 4 Бесконтактно-транзисторная система зажигания (Зи. Л-131) 3 4 2 1 7 9 8 5 6 1. 2. 3. 4. 5. 6. 7. 8. 9. Выключатель зажигания Конденсаторный фильтр Добавочный резистор Фильтр Транзисторный коммуникатор Рис. 6 Катушка зажигания Аварийный вибратор Датчик распределитель Свеча зажигания 9
Схема катушки зажигания 1 2 3 7 8 1 4 6 1. Крышка экрана 2. Высоковольтный вывод к катушке 3. Высоковольтный вывод к свечам 4. Контактный уголек 9 5. Бегунок 6. Контактная пластина 7. Обмотка 8. Низко вольтовой вывод 9. Масленка 10. Валик распределителя с автоматом и ротором 11. Гайки октан корректора 12. Рычаг установки зажигания 13. Грузик центробежного 10 регулятора 14. Ротор 14 5 13 12 11 Рис. 7 10

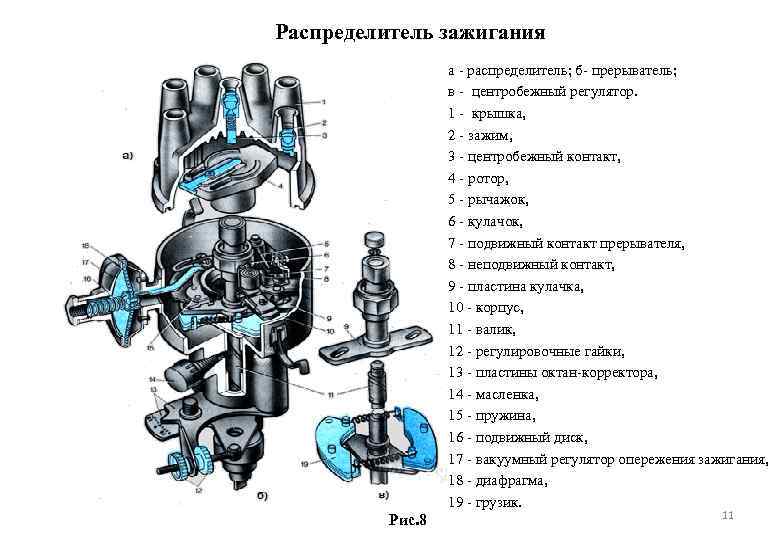

Распределитель зажигания а распределитель; б прерыватель; в центробежный регулятор. 1 крышка, 2 зажим, 3 центробежный контакт, 4 ротор, 5 рычажок, 6 кулачок, 7 подвижный контакт прерывателя, 8 неподвижный контакт, 9 пластина кулачка, 10 корпус, 11 валик, 12 регулировочные гайки, 13 пластины октан корректора, 14 масленка, 15 пружина, 16 подвижный диск, 17 вакуумный регулятор опережения зажигания, 18 диафрагма, 19 грузик. Рис. 8 11

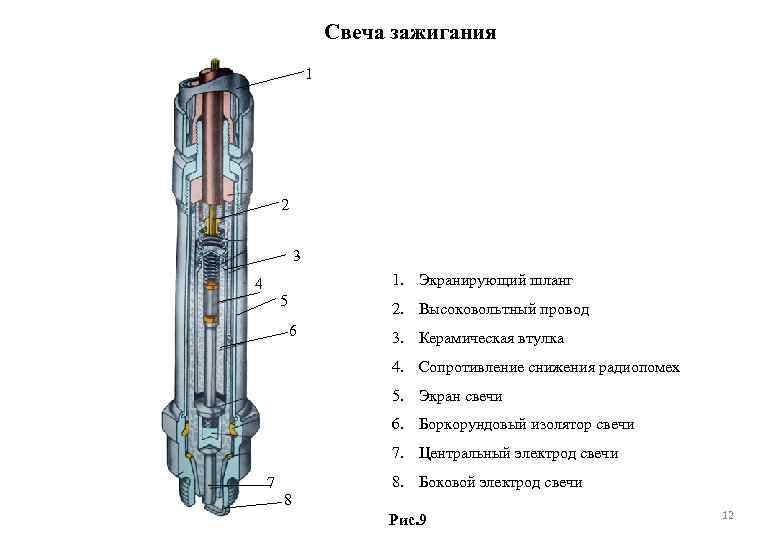

Свеча зажигания 1 2 3 1. Экранирующий шланг 4 5 2. Высоковольтный провод 6 3. Керамическая втулка 4. Сопротивление снижения радиопомех 5. Экран свечи 6. Боркорундовый изолятор свечи 7. Центральный электрод свечи 7 8 8. Боковой электрод свечи Рис. 9 12
Система пуска 1 реле блокировки стартера (РБС); 2 – тахометр; 3 генератор; 4 реле включения электрофакельного устройства (ЭФУ); 5 – термореле ЭФУ; 6 6 лок контрольных ламп; 7 кнопка включения свечей ЭФУ; 8 – блок предохранителей; 9 амперметр; 10 реле стартера; 11 – электромагнитный клапан; 12, 13 – факельные свечи; 14 стартер; 15 – выключатель лампы; 16, 17 – аккумуляторные батареи; 18 – дублирующий выключатель стартера; 19 – выключатель приборов и стартера. Рис. 10 13
Стартер 6 7 5 4 3 2 1 8 Рис. 11 1. Шестерня привода 2. Муфта свободного хода 3. Вал привода 4. Рычаг выключения стартера 5. Тяговое реле (втулка сердечника, обмотка, сердечник) 6. Коллектор стартера 7. Щетка 8. Якорь стартера 14

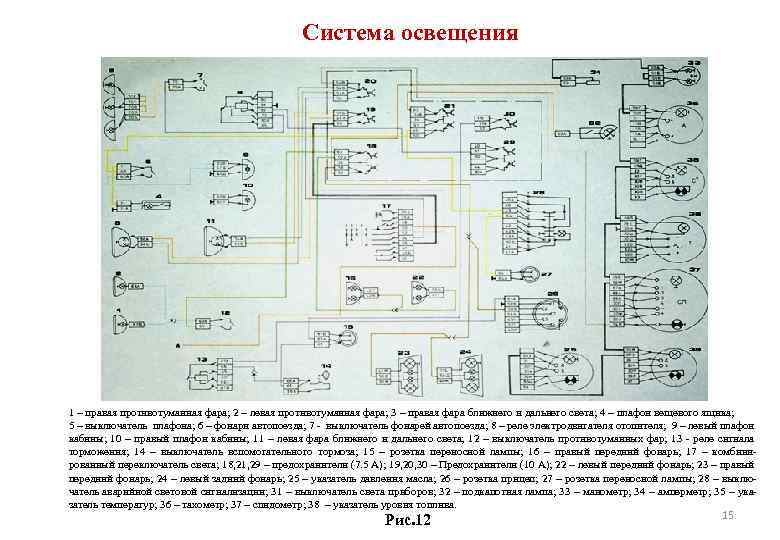

Система освещения 1 – правая противотуманная фара; 2 – левая противотуманная фара; 3 – правая фара ближнего и дальнего света; 4 – плафон вещевого ящика; 5 – выключатель плафона; 6 – фонари автопоезда; 7 выключатель фонарей автопоезда; 8 – реле электродвигателя отопителя; 9 – левый плафон кабины; 10 – правый плафон кабины; 11 – левая фара ближнего и дальнего света; 12 – выключатель противотуманных фар; 13 реле сигнала торможения; 14 – выключатель вспомогательного тормоза; 15 – розетка переносной лампы; 16 – правый передний фонарь; 17 – комбини рованный переключатель света; 18, 21, 29 – предохранители (7. 5 А); 19, 20, 30 – Предохранители (10 А); 22 – левый передний фонарь; 23 – правый передний фонарь; 24 – левый задний фонарь; 25 – указатель давления масла; 26 – розетка прицеп; 27 – розетка переносной лампы; 28 – выклю чатель аварийной световой сигнализации; 31 – выключатель света приборов; 32 – подкапотная лампа; 33 – манометр; 34 – амперметр; 35 – ука затель температур; 36 – тахометр; 37 – спидометр; 38 – указатель уровня топлива. Рис. 12 15
Устройство системы освещения внутреннее наружное а) б) фары головного света в) передние фонари г) поворотная фара ж) Д) плафон освещения кабины з) задние фонари лампы освещения приборов д) е) фонарь освещения номерного знака подкапотная лампа Рис. 13 16

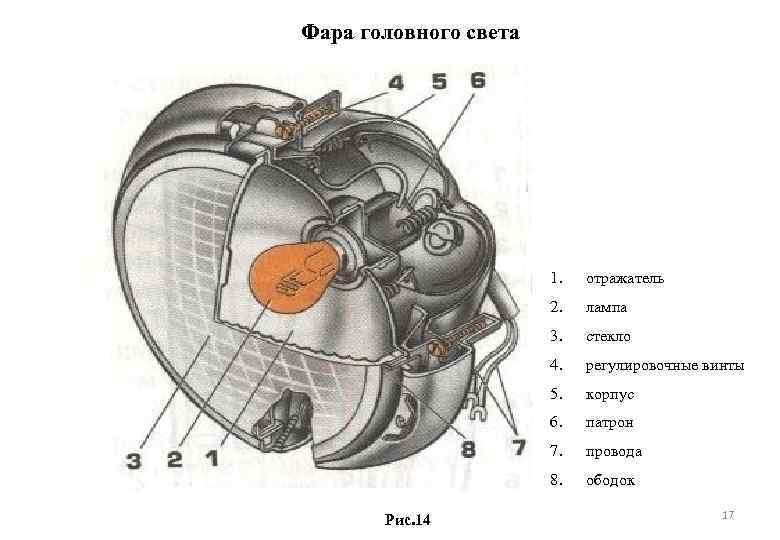

Фара головного света 1. 2. лампа 3. стекло 4. регулировочные винты 5. корпус 6. патрон 7. провода 8. Рис. 14 отражатель ободок 17
Система световой сигнализации A. К клемме "АМ" выключателя приборов и стартера; B. К приборам; C. К приборам; 1 правый передний фонарь; 2 левый передний фонарь; 3 реле прерыватель указателей поворотов и аварийной световой сигнализации; 4 – пре дохранитель; 5 комбинированный переключатель света; 6, 10 предохранители (7. 5 А); 7 боковой повторитель указателей поворотов правый; 8 – боковой повторитель указателей поворотов левый; 9 выключатель аварийной световой сигнализации; 11. 12 предохранители (10 А); 13 – дат чик падения давления в ресивере передних тормозов; 14 датчик падения давления в ресивере задних тормозов; 15 звуковой сигнал (зуммер); 16 реле сигналов торможения; 17 выключатель сигналов торможения; 18 выключатель вспомогательного тормоза; ; 19 левый задний фонарь; 20 правый задний фонарь; 21 розетка прицепа; 22 выключатель света заднего хода; 23 фонарь заднего хода; 24 прерыватель контрольной лампы стояночного тормоза; 25 датчик контрольной лампы засорённости масляного фильтра; 26 датчик падения давления в ресивере стояночного тормоза; 27 блок контрольных ламп тормозной системы; 28 датчик контрольных ламп засорённости масляного фильтра; 29 блок контрольных ламп; 30 выключатель 6 локировки межосевого дифференциала. Рис. 15 18
Устройство системы световой сигнализация б) а) аварийная световая сигнализация в) тормозная сигнализация д) г) указатели поворота переключатель света ж) лампы включения указателей поворота Рис. 16 переключатель указателей поворота 19
Подфарника (а) и заднего фонаря (б) 1 – зажим; 2 – патрон; 3 – корпус; 4 – двухнитиевая лампа; 5 – уплотняющая прокладка; 6 – рассеиватель; 7 – ободок; 8, 9 – красный и белый рассеиватели; 10 – лампа габаритного света и освещение номерного знака; 11 – лампа стоп сигнала и указателя поворота; 12 – перегородка. Рис. 17 20
Система звуковой сигнализации А. К клемме «АМ» выключателя приборов и стартера; В. К клемме «КЗ» выключателя приборов; С. К реле сигналов торможения; D. К блоку контрольных ламп. 1, 2 – электродвигатели отопителя; 3 – реле электродвигателя отопителя; 4 – переключатель электро двигателя отопителя; 5 – стеклоочиститель; 6, 9 – предохранители (7. 5 А); 7, 8 предохранители (10 А); 10 – переключатель стеклоомывателя; 11 – стеклоомыватель; 12 – переключатель стеклоочистителя; 13 – зуммер; 14 – реле звуковых сигналов; 15 – электрозвуковой сигнал; 16 – комбинированный переключатель света; 17 – электромагнитный клапан. Рис. 18 21

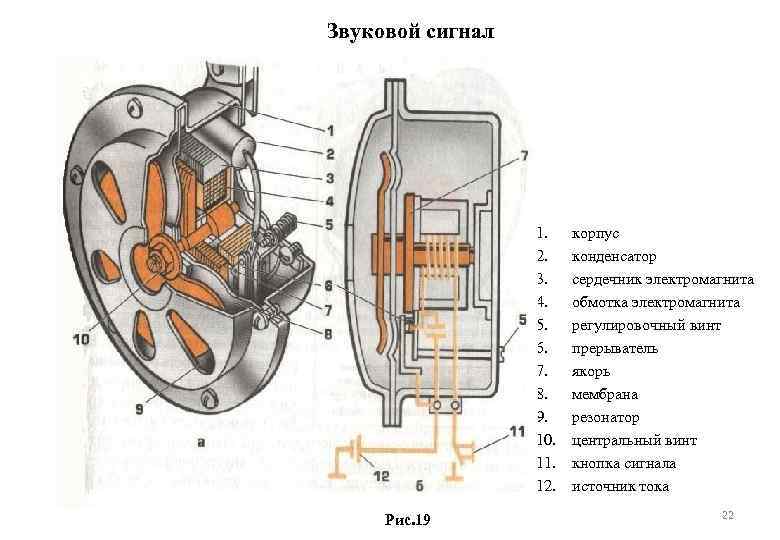

Звуковой сигнал 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Рис. 19 корпус конденсатор сердечник электромагнита обмотка электромагнита регулировочный винт прерыватель якорь мембрана резонатор центральный винт кнопка сигнала источник тока 22
Система контрольно-измерительных приборов (КИП) 1 – электродвигатели отопителя; 2 – датчик указатель уровня топлива; 3 – предохранители (7. 5 А); 4 – датчик указателя температуры; 5 – датчик сигнализатора температуры; 6 – датчик аварийного давления масла; 7 – датчик давления масла; 8 – указатель давления масла; 10 – указатель температуры; 11 – блок контрольных ламп тормозной системы; 12 – генератор; 13 тахометр; 14 – спидометр; 15 – датчик спидометра. 23 Рис. 20
Панель контрольно-измерительных приборов (КИП) 1 – рукоятка управления отопителем; 2 – шинный манометр на автомобиле Кам. АЗ 4310 (на остальных моделях заглушка); 3 – вык лючатель электрофакельного устройства (ЭФУ); 4 – блок контрольных ламп; 5 – указатель температуры воды; 6 – указатель уровня топлива; 7 – спидометр; 8 – тахометр; 9 – амперметр; 10 – указатель давления масла; 11 двухстрелочный манометр пневмосистемы; 12 – блок клавишных переключателей; 13 – пепельница; 14 – вещевой ящик; 15 – контрольная лампа предпускового подогревателя; 16 – переключатель подогревателя ПЖД 30; 17 – кнопка дистанционного включения выключения «массы» ; 18 – замок включения приборов и стартера; 19 – регулятор освещения щитка приборов; 20 – рукоятка управления жалюзи; 21 – рычаг крана блокировки межосевого дифференциала; 22, 23 – кнопки управления стеклоочистителя; 24 – выключатель коробки отбора мощности на автомобилях Кам. АЗ 5511, Кам. АЗ 55102 ( на остальных моделях заглушка); 25 – кнопка крана аварийного растормаживания; 26 – выключатель системы аварийной сигнализации; 27 – выключатель для проверки неисправности контрольных ламп; 28 – конт рольная лампа ЭФУ; 29, 30 – контрольные лампы сигналов поворота тягача и прицепа соответственно; 31 – сигнализатор включения блокировки межосевого дифференциала; 32 – сигнализатор засорённости фильтра очистки масла; 33, 35 сигнализаторы включения коробки отбора мощности на автомобилях Кам. АЗ 5511, Кам. АЗ 55102 (на остальных моделях резервная лампа); 34 – щиток приборов; 36, 37, 38, 39 – контрольные лампы падения давления в контрах соответственно: передней оси, задней тележки, стояночной запасной тормозной систем, вспомогательного тормоза; 40 – сигнализатор включения стояночного тормоза. 24 Рис. 21

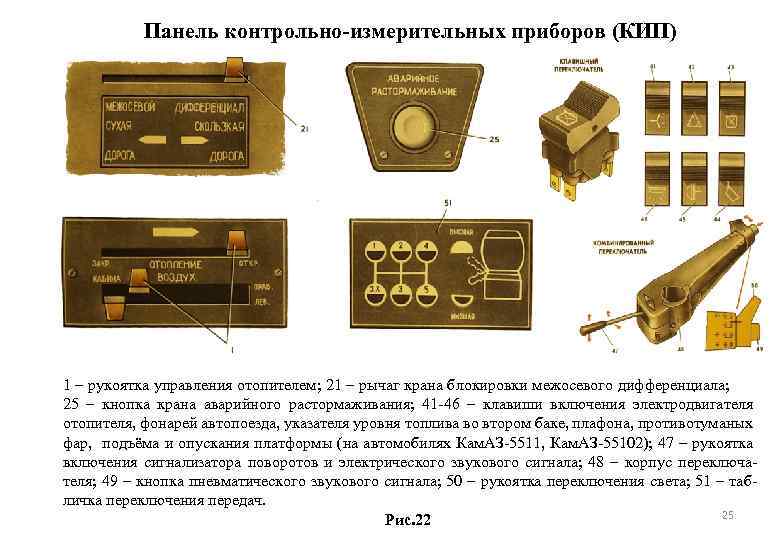

Панель контрольно-измерительных приборов (КИП) 1 – рукоятка управления отопителем; 21 – рычаг крана блокировки межосевого дифференциала; 25 – кнопка крана аварийного растормаживания; 41 46 – клавиши включения электродвигателя отопителя, фонарей автопоезда, указателя уровня топлива во втором баке, плафона, противотуманых фар, подъёма и опускания платформы (на автомобилях Кам. АЗ 5511, Кам. АЗ 55102); 47 – рукоятка включения сигнализатора поворотов и электрического звукового сигнала; 48 – корпус переключа теля; 49 – кнопка пневматического звукового сигнала; 50 – рукоятка переключения света; 51 – таб личка переключения передач. 25 Рис. 22

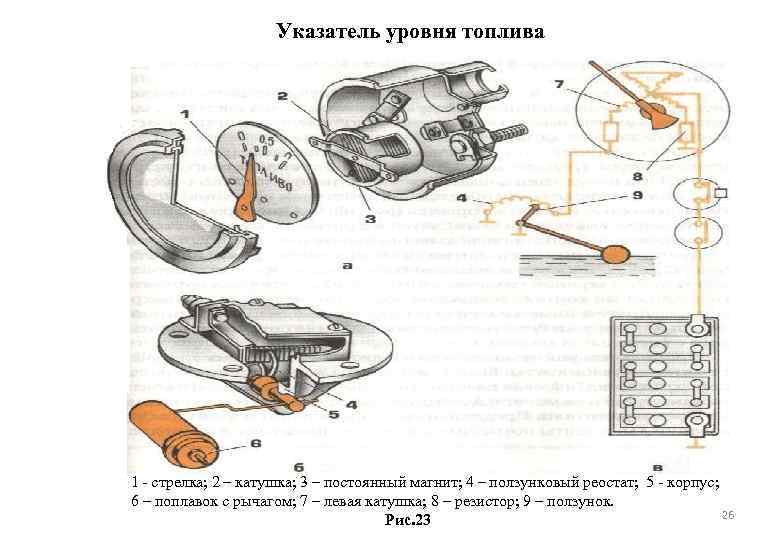

Указатель уровня топлива 1 стрелка; 2 – катушка; 3 – постоянный магнит; 4 – ползунковый реостат; 5 корпус; 6 – поплавок с рычагом; 7 – левая катушка; 8 – резистор; 9 – ползунок. 26 Рис. 23
Система дополнительного оборудования Система отопления и вентиляции 1 ручка управления заслонкой канала отопителя и устройством обдува ветрового стекла; 2 трос; 3 заслонка отопителя и обдува ветрового стекла; 4 кран; 5 сопло обдува ветрового стекла; 6 – распределительный канал; 7 шланг отводящий; 8 конденсатор; 9 дополнительный резистор; 10 – электродвигатель; 11 рабочее колесо вентилятора; 12 радиатор; 13 заслонка кожуха; 14 – пру жинная пластинка фиксатора; 15 рукоятка управления заслонкой; 16 шланг обдува ветрового стекла; 17 шланг подвода жидкости; 18 кожух радиатора. I. Обогрев – забор воздуха и кабины II. Обогрев – забор наружного воздуха III. Без обогрева – наружный воздух в кабину Рис. 25

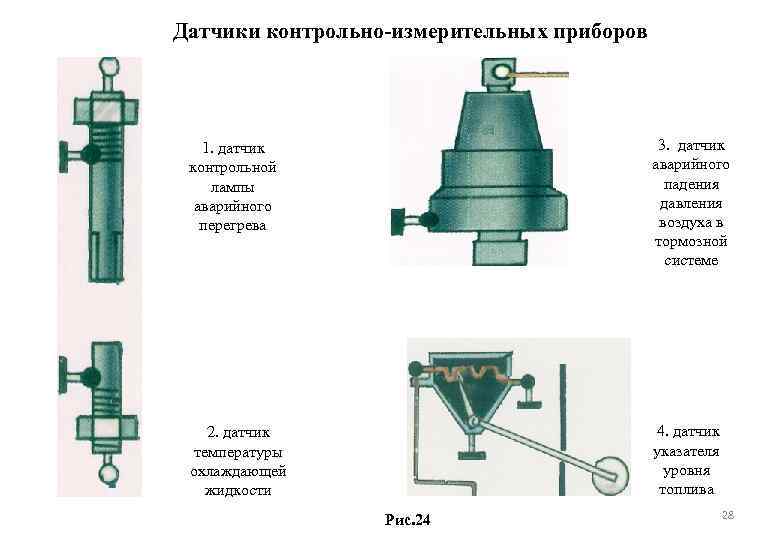

Датчики контрольно-измерительных приборов 1. датчик контрольной лампы аварийного перегрева 3. датчик аварийного падения давления воздуха в тормозной системе 2. датчик температуры охлаждающей жидкости 4. датчик указателя уровня топлива Рис. 24 28

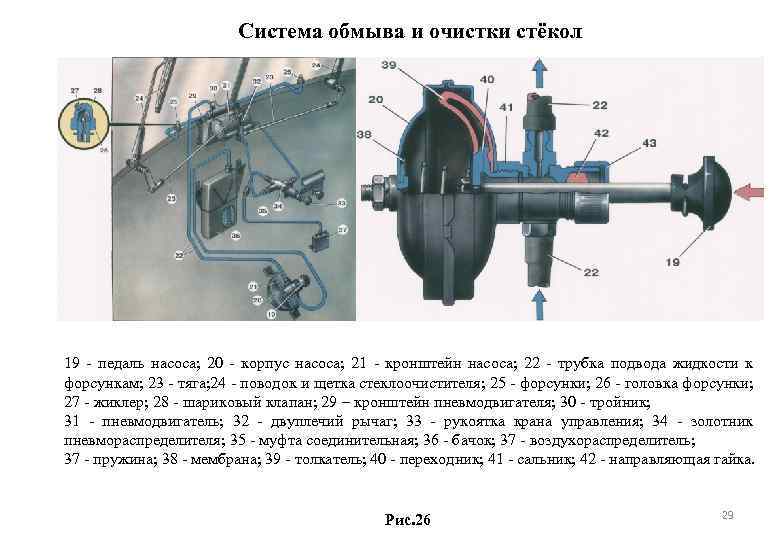

Система обмыва и очистки стёкол 19 педаль насоса; 20 корпус насоса; 21 кронштейн насоса; 22 трубка подвода жидкости к форсункам; 23 тяга; 24 поводок и щетка стеклоочистителя; 25 форсунки; 26 головка форсунки; 27 жиклер; 28 шариковый клапан; 29 – кронштейн пневмодвигателя; 30 тройник; 31 пневмодвигатель; 32 двуплечий рычаг; 33 рукоятка крана управления; 34 золотник пневмораспределителя; 35 муфта соединительная; 36 бачок; 37 воздухораспределитель; 37 пружина; 38 мембрана; 39 толкатель; 40 переходник; 41 сальник; 42 направляющая гайка. Рис. 26 29
Предохранители а – плавкого штекерного типа; б – термобиметаллического; 1 – кнопка возврата; 2 – биметаллическая пластина; 3 – корпус; 4 – плавкий элемент; 5 – пластмассовая оболочка. Рис. 27 30

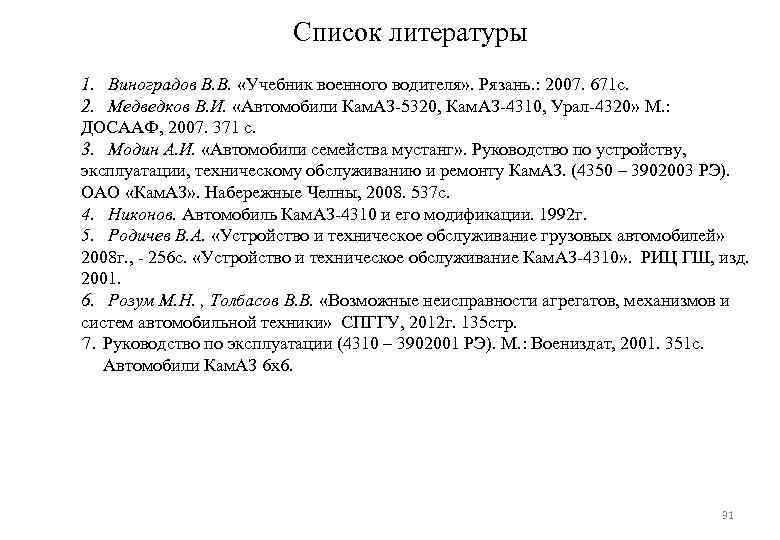

Список литературы 1. Виноградов В. В. «Учебник военного водителя» . Рязань. : 2007. 671 с. 2. Медведков В. И. «Автомобили Кам. АЗ 5320, Кам. АЗ 4310, Урал 4320» М. : ДОСААФ, 2007. 371 с. 3. Модин А. И. «Автомобили семейства мустанг» . Руководство по устройству, эксплуатации, техническому обслуживанию и ремонту Кам. АЗ. (4350 – 3902003 РЭ). ОАО «Кам. АЗ» . Набережные Челны, 2008. 537 с. 4. Никонов. Автомобиль Кам. АЗ 4310 и его модификации. 1992 г. 5. Родичев В. А. «Устройство и техническое обслуживание грузовых автомобилей» 2008 г. , 256 с. «Устройство и техническое обслуживание Кам. АЗ 4310» . РИЦ ГШ, изд. 2001. 6. Розум М. Н. , Толбасов В. В. «Возможные неисправности агрегатов, механизмов и систем автомобильной техники» СПГГУ, 2012 г. 135 стр. 7. Руководство по эксплуатации (4310 – 3902001 РЭ). М. : Воениздат, 2001. 351 с. Автомобили Кам. АЗ 6 х6. 31
