Национальный исследовательский ядерный университет МИФИ КАФЕДРА 26

Национальный исследовательский ядерный университет «МИФИ» КАФЕДРА № 26 (Электронные измерительные системы) Семиуровневая модель открытых информационных систем Группа: А 9 -08 Выполнил: Бежин Антон Проверил: Никитин А. М. Лекция-презентация по курсу «Локальные сети» 2011

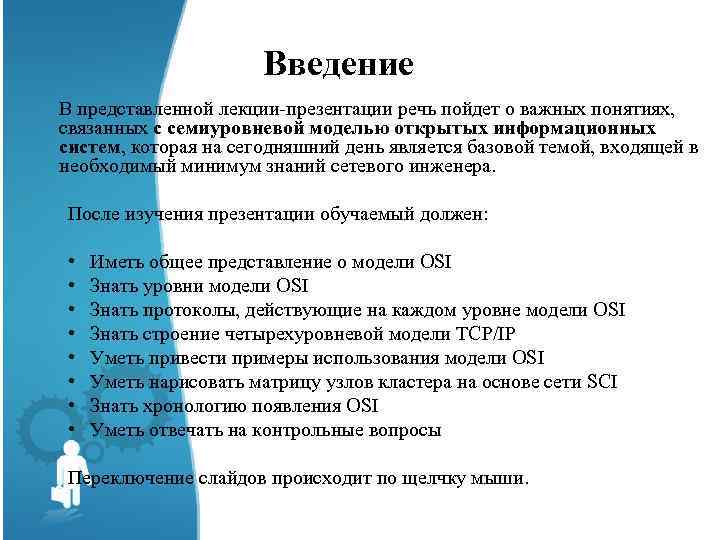

Введение В представленной лекции-презентации речь пойдет о важных понятиях, связанных с семиуровневой моделью открытых информационных систем, которая на сегодняшний день является базовой темой, входящей в необходимый минимум знаний сетевого инженера. После изучения презентации обучаемый должен: • • Иметь общее представление о модели OSI Знать уровни модели OSI Знать протоколы, действующие на каждом уровне модели OSI Знать строение четырехуровневой модели TCP/IP Уметь привести примеры использования модели OSI Уметь нарисовать матрицу узлов кластера на основе сети SCI Знать хронологию появления OSI Уметь отвечать на контрольные вопросы Переключение слайдов происходит по щелчку мыши.

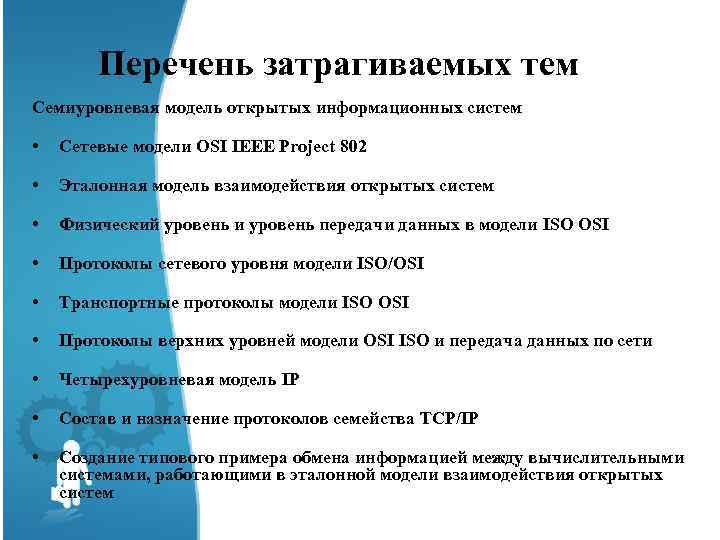

Перечень затрагиваемых тем Семиуровневая модель открытых информационных систем • Сетевые модели OSI IEEE Project 802 • Эталонная модель взаимодействия открытых систем • Физический уровень и уровень передачи данных в модели ISO OSI • Протоколы сетевого уровня модели ISO/OSI • Транспортные протоколы модели ISO OSI • Протоколы верхних уровней модели OSI ISO и передача данных по сети • Четырехуровневая модель IP • Состав и назначение протоколов семейства TCP/IP • Создание типового примера обмена информацией между вычислительными системами, работающими в эталонной модели взаимодействия открытых систем

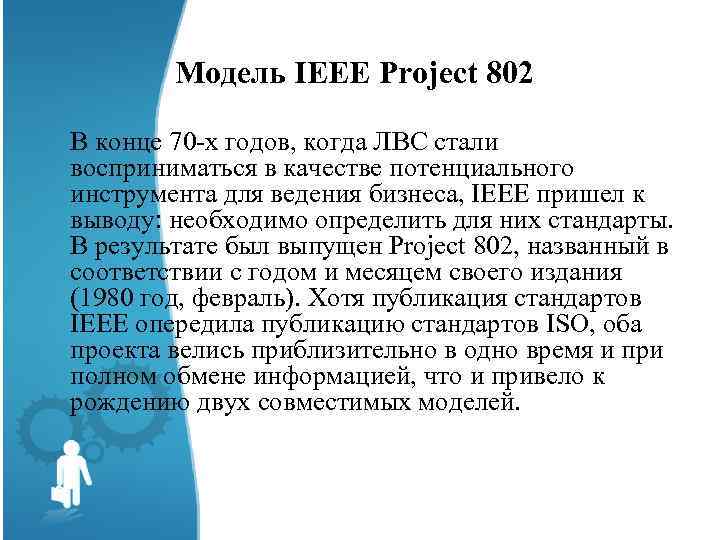

Модель IEEE Project 802 В конце 70 -х годов, когда ЛВС стали восприниматься в качестве потенциального инструмента для ведения бизнеса, IEEE пришел к выводу: необходимо определить для них стандарты. В результате был выпущен Project 802, названный в соответствии с годом и месяцем своего издания (1980 год, февраль). Хотя публикация стандартов IEEE опередила публикацию стандартов ISO, оба проекта велись приблизительно в одно время и при полном обмене информацией, что и привело к рождению двух совместимых моделей.

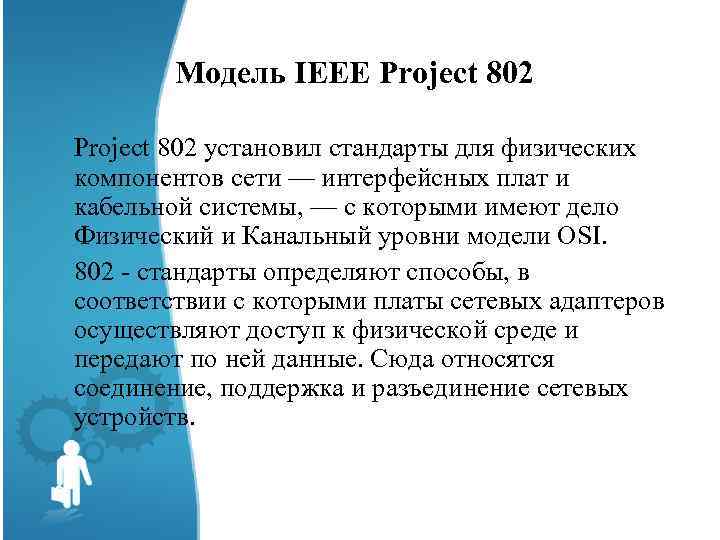

Модель IEEE Project 802 установил стандарты для физических компонентов сети — интерфейсных плат и кабельной системы, — с которыми имеют дело Физический и Канальный уровни модели OSI. 802 - стандарты определяют способы, в соответствии с которыми платы сетевых адаптеров осуществляют доступ к физической среде и передают по ней данные. Сюда относятся соединение, поддержка и разъединение сетевых устройств.

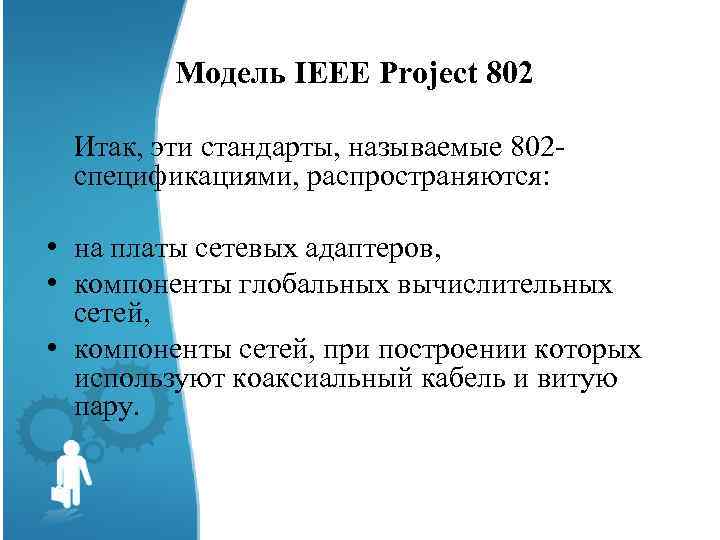

Модель IEEE Project 802 Итак, эти стандарты, называемые 802 спецификациями, распространяются: • на платы сетевых адаптеров, • компоненты глобальных вычислительных сетей, • компоненты сетей, при построении которых используют коаксиальный кабель и витую пару.

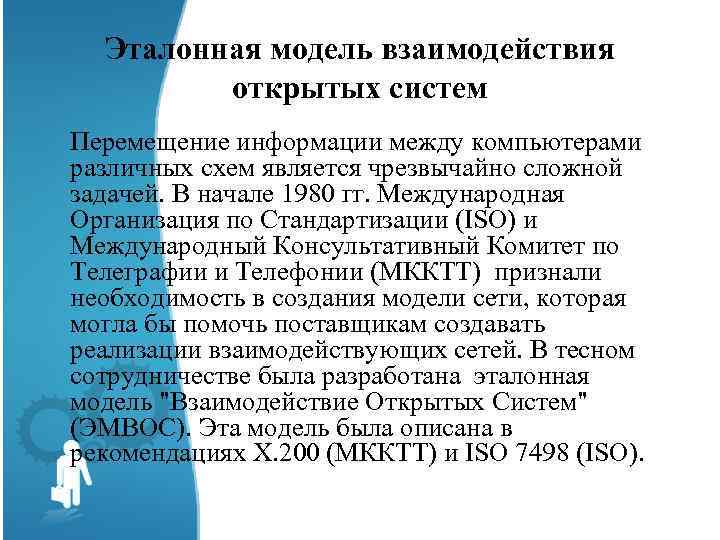

Эталонная модель взаимодействия открытых систем Перемещение информации между компьютерами различных схем является чрезвычайно сложной задачей. В начале 1980 гг. Международная Организация по Стандартизации (ISO) и Международный Консультативный Комитет по Телеграфии и Телефонии (МККТТ) признали необходимость в создания модели сети, которая могла бы помочь поставщикам создавать реализации взаимодействующих сетей. В тесном сотрудничестве была разработана эталонная модель "Взаимодействие Открытых Систем" (ЭМВОС). Эта модель была описана в рекомендациях Х. 200 (МККТТ) и ISO 7498 (ISO).

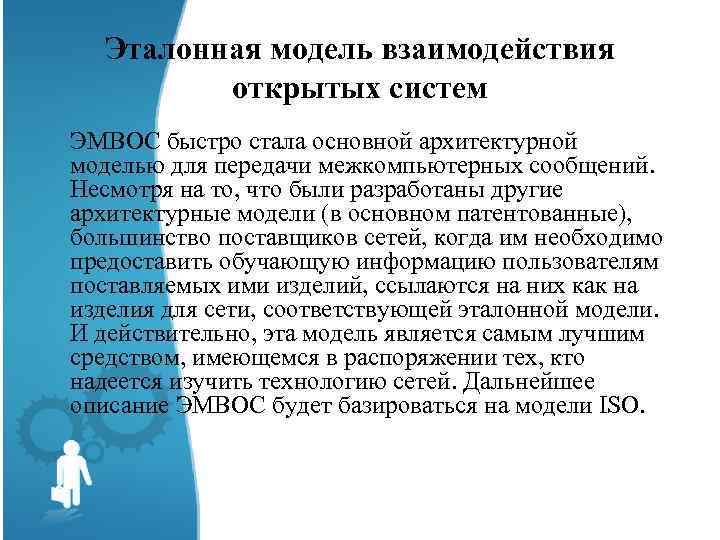

Эталонная модель взаимодействия открытых систем ЭМВОС быстро стала основной архитектурной моделью для передачи межкомпьютерных сообщений. Несмотря на то, что были разработаны другие архитектурные модели (в основном патентованные), большинство поставщиков сетей, когда им необходимо предоставить обучающую информацию пользователям поставляемых ими изделий, ссылаются на них как на изделия для сети, соответствующей эталонной модели. И действительно, эта модель является самым лучшим средством, имеющемся в распоряжении тех, кто надеется изучить технологию сетей. Дальнейшее описание ЭМВОС будет базироваться на модели ISO.

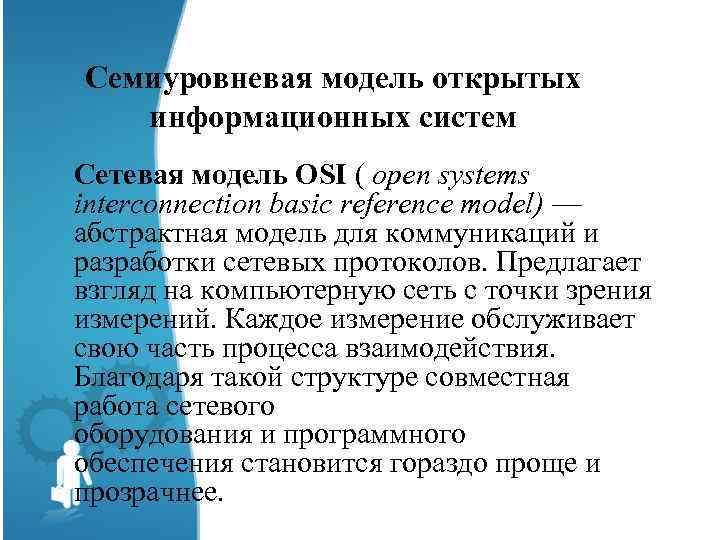

Семиуровневая модель открытых информационных систем Сетевая модель OSI ( open systems interconnection basic reference model) — абстрактная модель для коммуникаций и разработки сетевых протоколов. Предлагает взгляд на компьютерную сеть с точки зрения измерений. Каждое измерение обслуживает свою часть процесса взаимодействия. Благодаря такой структуре совместная работа сетевого оборудования и программного обеспечения становится гораздо проще и прозрачнее.

Семиуровневая модель открытых информационных систем

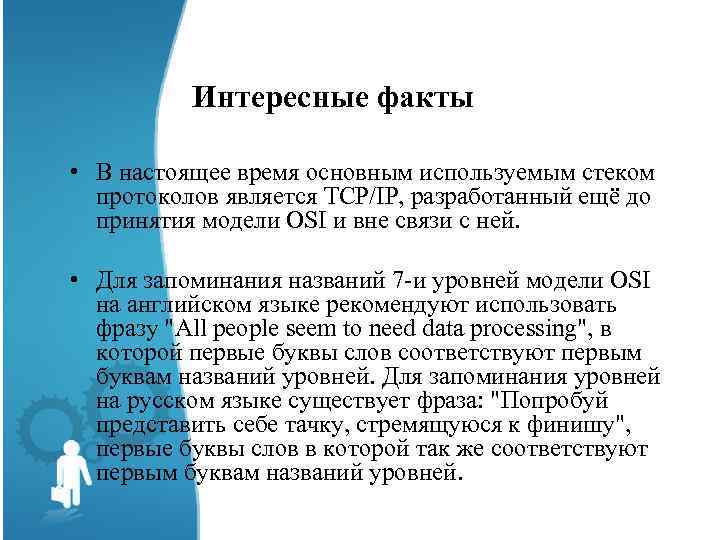

Интересные факты • В настоящее время основным используемым стеком протоколов является TCP/IP, разработанный ещё до принятия модели OSI и вне связи с ней. • Для запоминания названий 7 -и уровней модели OSI на английском языке рекомендуют использовать фразу "All people seem to need data processing", в которой первые буквы слов соответствуют первым буквам названий уровней. Для запоминания уровней на русском языке существует фраза: "Попробуй представить себе тачку, стремящуюся к финишу", первые буквы слов в которой так же соответствуют первым буквам названий уровней.

Физический уровень и уровень в модели ISO OSI Физический уровень — самый нижний уровень сетевой модели OSI, предназначен непосредственно для передачи потока данных. Осуществляет передачу электрических или оптических сигналов в кабель или радиоэфир и, соответственно, их приём и преобразование в биты данных в соответствии с методами кодирования цифровых сигналов. Другими словами, физический уровень осуществляет интерфейс между сетевым носителем и сетевым устройством.

Физический уровень в модели ISO OSI На этом уровне работают сетевые платы, сетевые концентраторы, сетевые коммутаторы, модемы, повторители (ретрансляторы) сигнала, медиаконверторы. На рисунке ниже представлен типовой пример Ethernet-коммутатора. D-link DES-1005 A

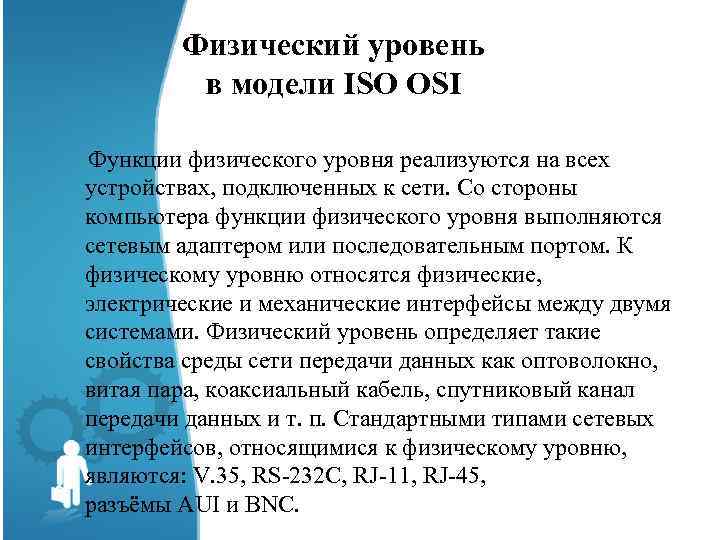

Физический уровень в модели ISO OSI Функции физического уровня реализуются на всех устройствах, подключенных к сети. Со стороны компьютера функции физического уровня выполняются сетевым адаптером или последовательным портом. К физическому уровню относятся физические, электрические и механические интерфейсы между двумя системами. Физический уровень определяет такие свойства среды сети передачи данных как оптоволокно, витая пара, коаксиальный кабель, спутниковый канал передачи данных и т. п. Стандартными типами сетевых интерфейсов, относящимися к физическому уровню, являются: V. 35, RS-232 C, RJ-11, RJ-45, разъёмы AUI и BNC.

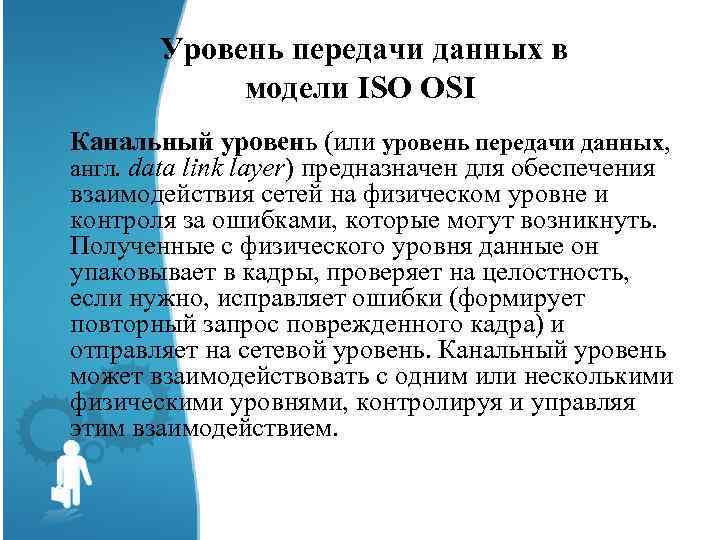

Уровень передачи данных в модели ISO OSI Канальный уровень (или уровень передачи данных, англ. data link layer) предназначен для обеспечения взаимодействия сетей на физическом уровне и контроля за ошибками, которые могут возникнуть. Полученные с физического уровня данные он упаковывает в кадры, проверяет на целостность, если нужно, исправляет ошибки (формирует повторный запрос поврежденного кадра) и отправляет на сетевой уровень. Канальный уровень может взаимодействовать с одним или несколькими физическими уровнями, контролируя и управляя этим взаимодействием.

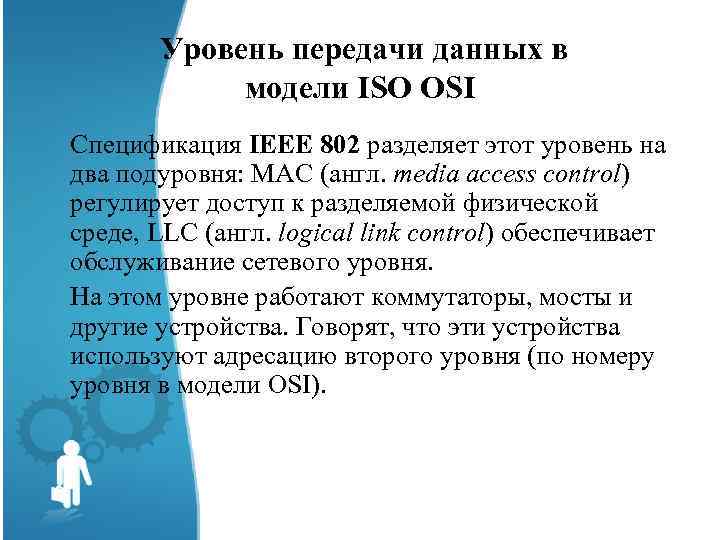

Уровень передачи данных в модели ISO OSI Спецификация IEEE 802 разделяет этот уровень на два подуровня: MAC (англ. media access control) регулирует доступ к разделяемой физической среде, LLC (англ. logical link control) обеспечивает обслуживание сетевого уровня. На этом уровне работают коммутаторы, мосты и другие устройства. Говорят, что эти устройства используют адресацию второго уровня (по номеру уровня в модели OSI).

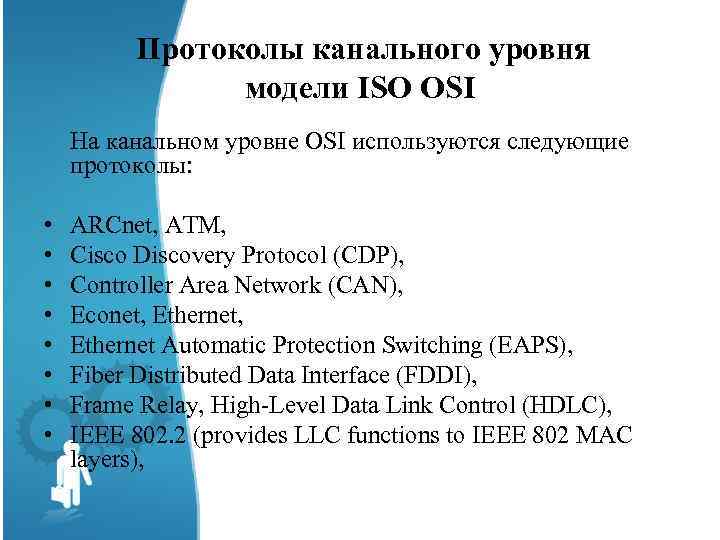

Протоколы канального уровня модели ISO OSI На канальном уровне OSI используются следующие протоколы: • • ARCnet, ATM, Cisco Discovery Protocol (CDP), Controller Area Network (CAN), Econet, Ethernet, Ethernet Automatic Protection Switching (EAPS), Fiber Distributed Data Interface (FDDI), Frame Relay, High-Level Data Link Control (HDLC), IEEE 802. 2 (provides LLC functions to IEEE 802 MAC layers),

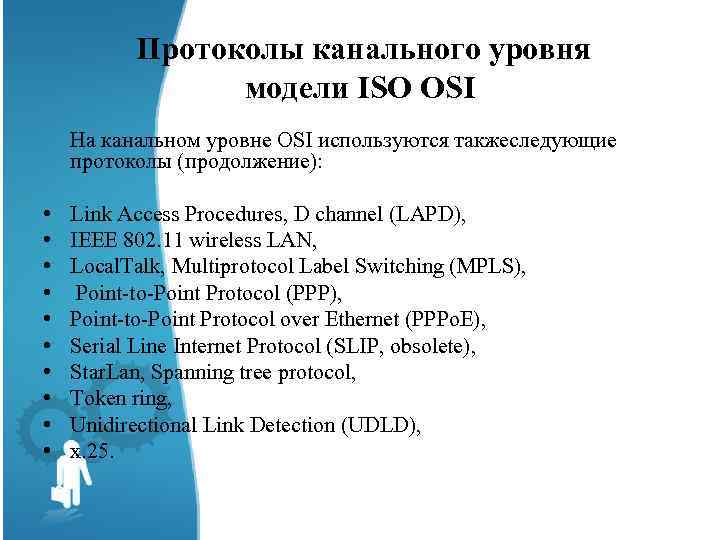

Протоколы канального уровня модели ISO OSI На канальном уровне OSI используются такжеследующие протоколы (продолжение): • • • Link Access Procedures, D channel (LAPD), IEEE 802. 11 wireless LAN, Local. Talk, Multiprotocol Label Switching (MPLS), Point-to-Point Protocol (PPP), Point-to-Point Protocol over Ethernet (PPPo. E), Serial Line Internet Protocol (SLIP, obsolete), Star. Lan, Spanning tree protocol, Token ring, Unidirectional Link Detection (UDLD), x. 25.

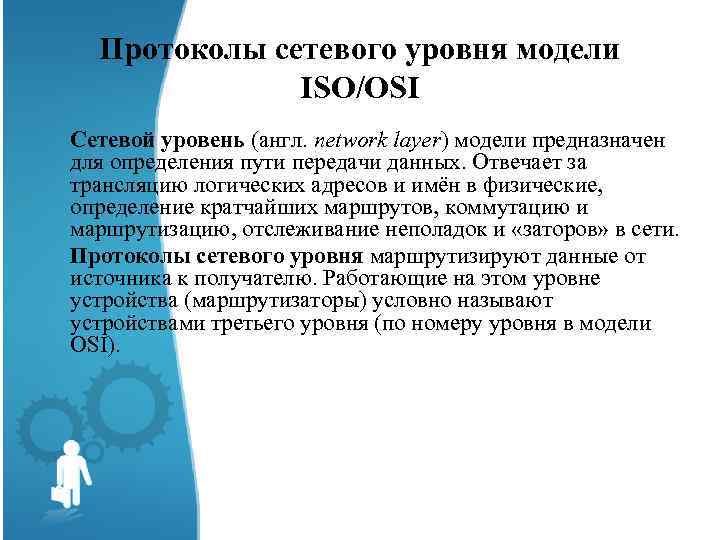

Протоколы сетевого уровня модели ISO/OSI Сетевой уровень (англ. network layer) модели предназначен для определения пути передачи данных. Отвечает за трансляцию логических адресов и имён в физические, определение кратчайших маршрутов, коммутацию и маршрутизацию, отслеживание неполадок и «заторов» в сети. Протоколы сетевого уровня маршрутизируют данные от источника к получателю. Работающие на этом уровне устройства (маршрутизаторы) условно называют устройствами третьего уровня (по номеру уровня в модели OSI).

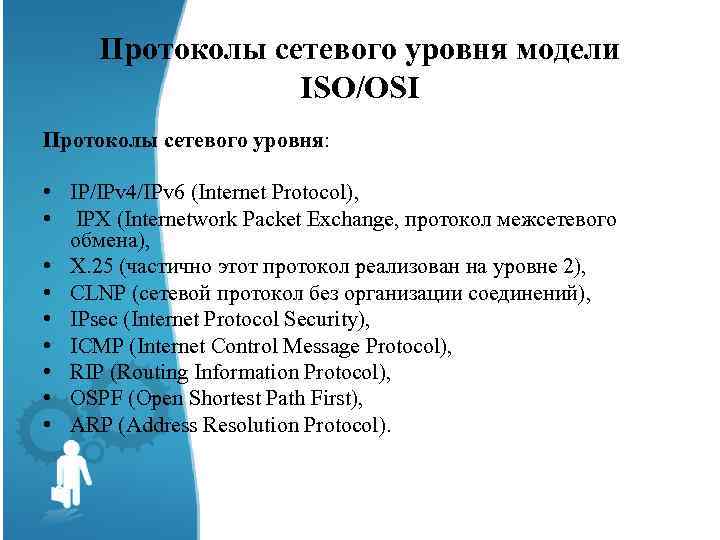

Протоколы сетевого уровня модели ISO/OSI Протоколы сетевого уровня: • IP/IPv 4/IPv 6 (Internet Protocol), • IPX (Internetwork Packet Exchange, протокол межсетевого обмена), • X. 25 (частично этот протокол реализован на уровне 2), • CLNP (сетевой протокол без организации соединений), • IPsec (Internet Protocol Security), • ICMP (Internet Control Message Protocol), • RIP (Routing Information Protocol), • OSPF (Open Shortest Path First), • ARP (Address Resolution Protocol).

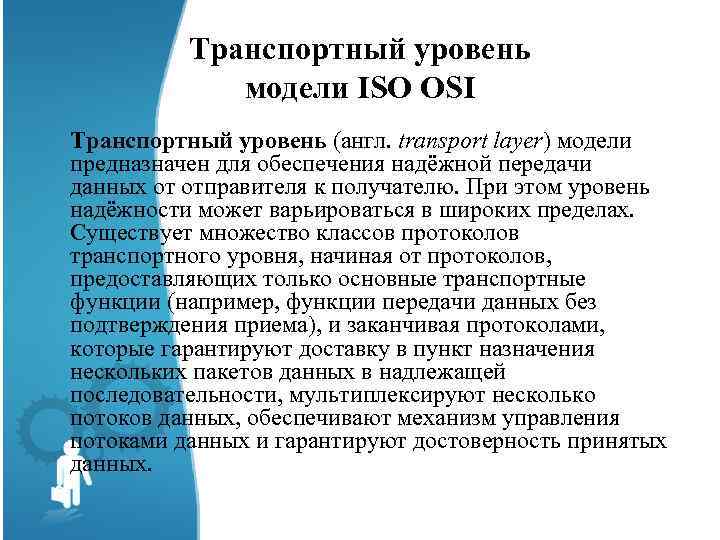

Транспортный уровень модели ISO OSI Транспортный уровень (англ. transport layer) модели предназначен для обеспечения надёжной передачи данных от отправителя к получателю. При этом уровень надёжности может варьироваться в широких пределах. Существует множество классов протоколов транспортного уровня, начиная от протоколов, предоставляющих только основные транспортные функции (например, функции передачи данных без подтверждения приема), и заканчивая протоколами, которые гарантируют доставку в пункт назначения нескольких пакетов данных в надлежащей последовательности, мультиплексируют несколько потоков данных, обеспечивают механизм управления потоками данных и гарантируют достоверность принятых данных.

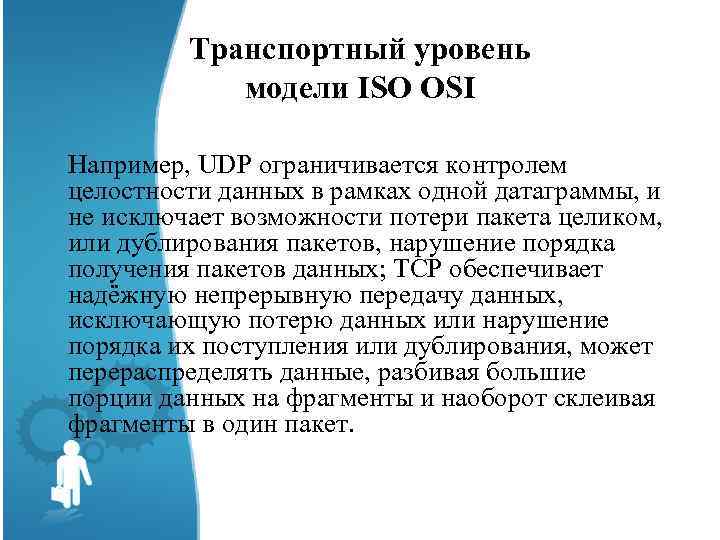

Транспортный уровень модели ISO OSI Например, UDP ограничивается контролем целостности данных в рамках одной датаграммы, и не исключает возможности потери пакета целиком, или дублирования пакетов, нарушение порядка получения пакетов данных; TCP обеспечивает надёжную непрерывную передачу данных, исключающую потерю данных или нарушение порядка их поступления или дублирования, может перераспределять данные, разбивая большие порции данных на фрагменты и наоборот склеивая фрагменты в один пакет.

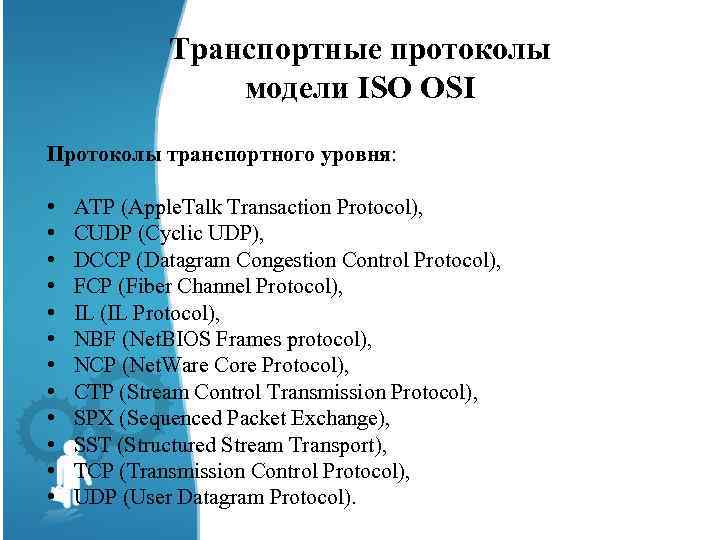

Транспортные протоколы модели ISO OSI Протоколы транспортного уровня: • ATP (Apple. Talk Transaction Protocol), • CUDP (Cyclic UDP), • DCCP (Datagram Congestion Control Protocol), • FCP (Fiber Channel Protocol), • IL (IL Protocol), • NBF (Net. BIOS Frames protocol), • NCP (Net. Ware Core Protocol), • CTP (Stream Control Transmission Protocol), • SPX (Sequenced Packet Exchange), • SST (Structured Stream Transport), • TCP (Transmission Control Protocol), • UDP (User Datagram Protocol).

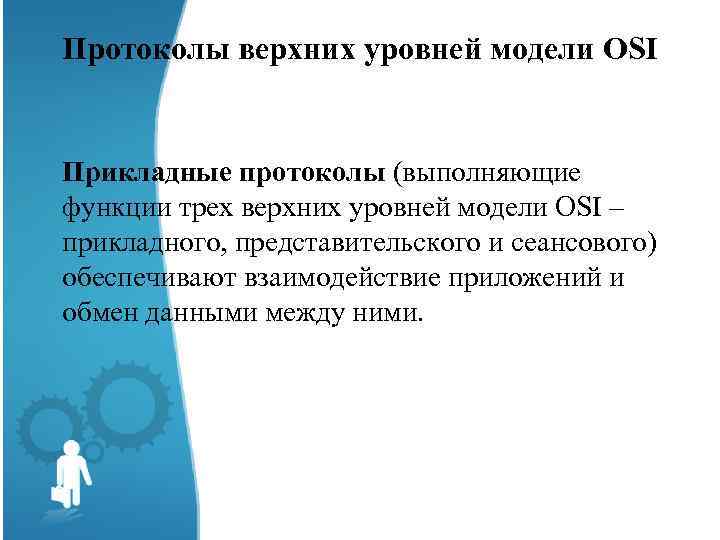

Протоколы верхних уровней модели OSI Прикладные протоколы (выполняющие функции трех верхних уровней модели OSI – прикладного, представительского и сеансового) обеспечивают взаимодействие приложений и обмен данными между ними.

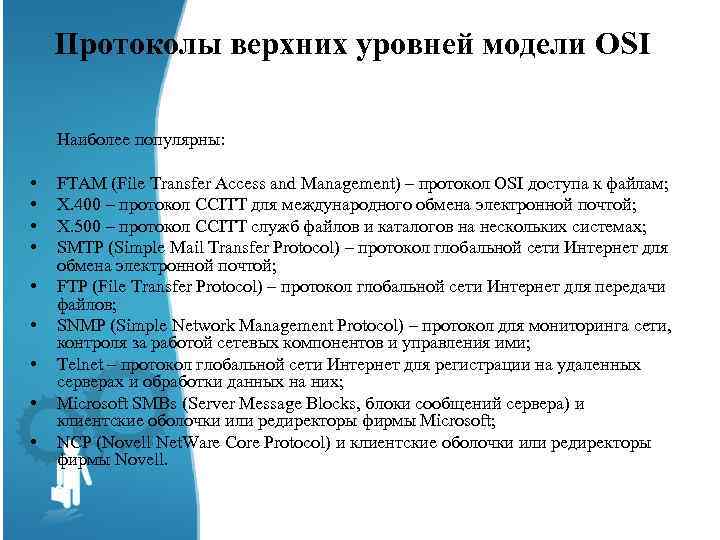

Протоколы верхних уровней модели OSI Наиболее популярны: • • • FTAM (File Transfer Access and Management) – протокол OSI доступа к файлам; X. 400 – протокол CCITT для международного обмена электронной почтой; Х. 500 – протокол CCITT служб файлов и каталогов на нескольких системах; SMTP (Simple Mail Transfer Protocol) – протокол глобальной сети Интернет для обмена электронной почтой; FTP (File Transfer Protocol) – протокол глобальной сети Интернет для передачи файлов; SNMP (Simple Network Management Protocol) – протокол для мониторинга сети, контроля за работой сетевых компонентов и управления ими; Telnet – протокол глобальной сети Интернет для регистрации на удаленных серверах и обработки данных на них; Microsoft SMBs (Server Message Blocks, блоки сообщений сервера) и клиентские оболочки или редиректоры фирмы Microsoft; NCP (Novell Net. Ware Core Protocol) и клиентские оболочки или редиректоры фирмы Novell.

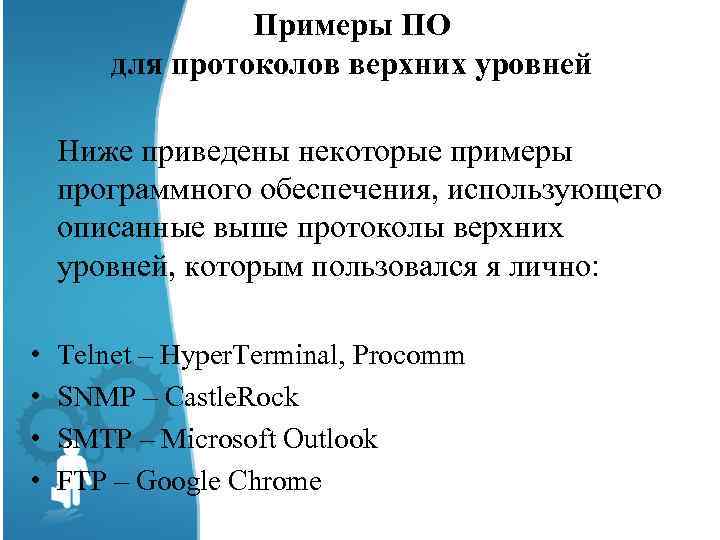

Примеры ПО для протоколов верхних уровней Ниже приведены некоторые примеры программного обеспечения, использующего описанные выше протоколы верхних уровней, которым пользовался я лично: • • Telnet – Hyper. Terminal, Procomm SNMP – Castle. Rock SMTP – Microsoft Outlook FTP – Google Chrome

Передача данных по сети в модели OSI

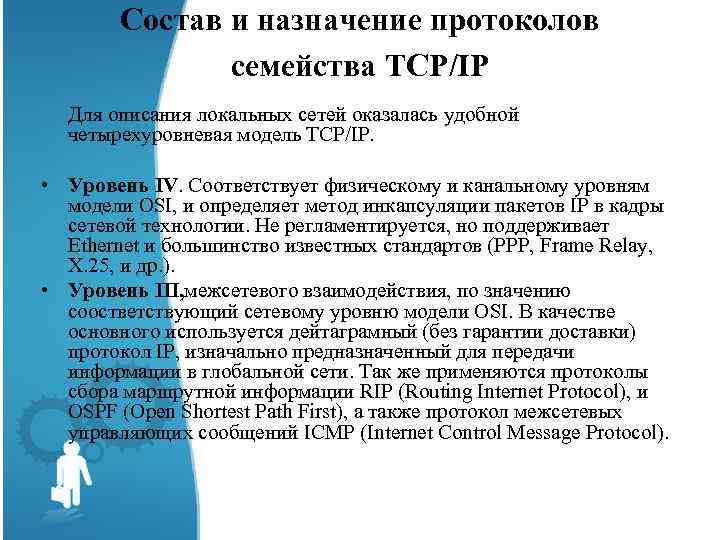

Состав и назначение протоколов семейства TCP/IP Для описания локальных сетей оказалась удобной четырехуровневая модель TCP/IP. • Уровень IV. Соответствует физическому и канальному уровням модели OSI, и определяет метод инкапсуляции пакетов IP в кадры сетевой технологии. Не регламентируется, но поддерживает Ethernet и большинство известных стандартов (PPP, Frame Relay, X. 25, и др. ). • Уровень III, межсетевого взаимодействия, по значению соостветствующий сетевому уровню модели OSI. В качестве основного используется дейтаграмный (без гарантии доставки) протокол IP, изначально предназначенный для передачи информации в глобальной сети. Так же применяются протоколы сбора маршрутной информации RIP (Routing Internet Protocol), и OSPF (Open Shortest Path First), а также протокол межсетевых управляющих сообщений ICMP (Internet Control Message Protocol).

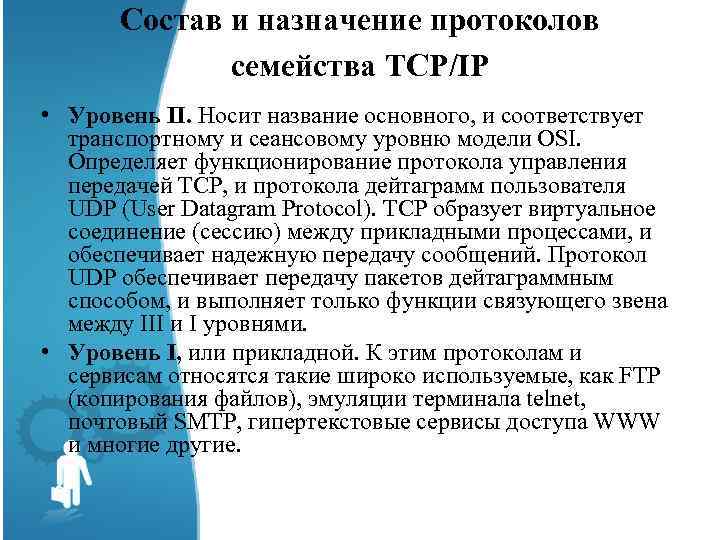

Состав и назначение протоколов семейства TCP/IP • Уровень II. Носит название основного, и соответствует транспортному и сеансовому уровню модели OSI. Определяет функционирование протокола управления передачей TCP, и протокола дейтаграмм пользователя UDP (User Datagram Protocol). TCP образует виртуальное соединение (сессию) между прикладными процессами, и обеспечивает надежную передачу сообщений. Протокол UDP обеспечивает передачу пакетов дейтаграммным способом, и выполняет только функции связующего звена между III и I уровнями. • Уровень I, или прикладной. К этим протоколам и сервисам относятся такие широко используемые, как FTP (копирования файлов), эмуляции терминала telnet, почтовый SMTP, гипертекстовые сервисы доступа WWW и многие другие.

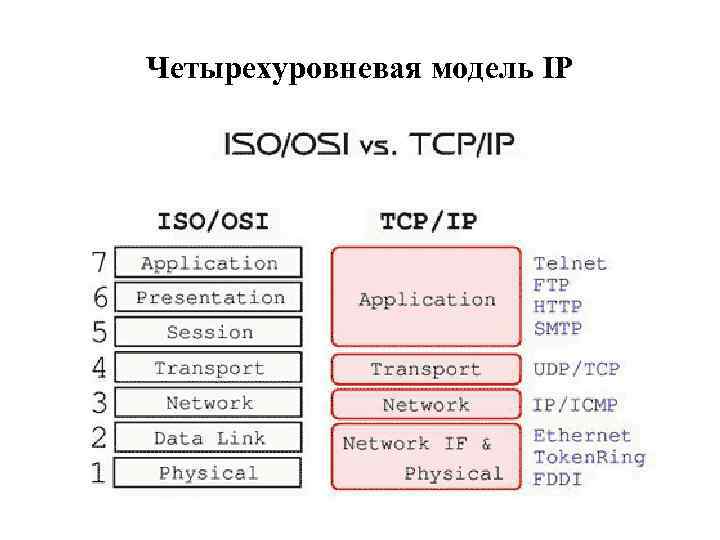

Четырехуровневая модель IP

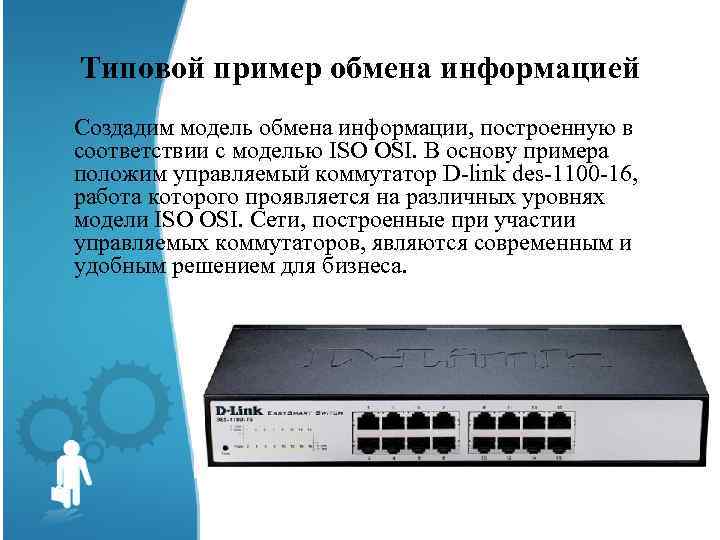

Типовой пример обмена информацией Создадим модель обмена информации, построенную в соответствии с моделью ISO OSI. В основу примера положим управляемый коммутатор D-link des-1100 -16, работа которого проявляется на различных уровнях модели ISO OSI. Сети, построенные при участии управляемых коммутаторов, являются современным и удобным решением для бизнеса.

Типовой пример обмена информацией Схема, иллюстрирующая обмен информацией между системой 1 и системой 2, в котором участвует коммутатор 2 уровня D-link des-1100 -16

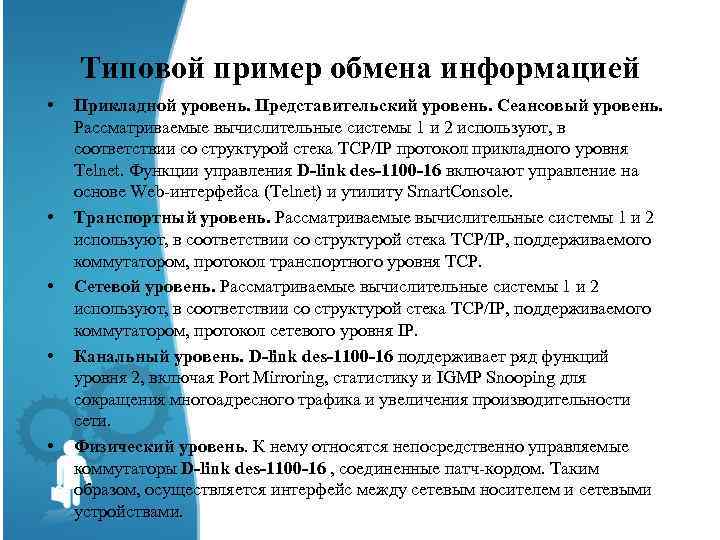

Типовой пример обмена информацией • • • Прикладной уровень. Представительский уровень. Сеансовый уровень. Рассматриваемые вычислительные системы 1 и 2 используют, в соответствии со структурой стека TCP/IP протокол прикладного уровня Telnet. Функции управления D-link des-1100 -16 включают управление на основе Web-интерфейса (Telnet) и утилиту Smart. Console. Транспортный уровень. Рассматриваемые вычислительные системы 1 и 2 используют, в соответствии со структурой стека TCP/IP, поддерживаемого коммутатором, протокол транспортного уровня TCP. Сетевой уровень. Рассматриваемые вычислительные системы 1 и 2 используют, в соответствии со структурой стека TCP/IP, поддерживаемого коммутатором, протокол сетевого уровня IP. Канальный уровень. D-link des-1100 -16 поддерживает ряд функций уровня 2, включая Port Mirroring, cтатистику и IGMP Snooping для сокращения многоадресного трафика и увеличения производительности сети. Физический уровень. К нему относятся непосредственно управляемые коммутаторы D-link des-1100 -16 , соединенные патч-кордом. Таким образом, осуществляется интерфейс между сетевым носителем и сетевыми устройствами.

Типовой пример обмена информацией • • Рассмотрим, каким образом происходит обмен информации между вычислительными системами, работающими в эталонной модели взаимодействия открытых систем. Пусть приложение обращается с запросом к прикладному уровню, например к файловой службе. На основании этого запроса ПО прикладного уровня формирует сообщение стандартного формата. Обычное сообщение состоит из заголовка (на схеме ниже помечен цифрой 7) и поля данных. Заголовок содержит служебную информацию, которую необходимо передать через сеть прикладному уровню машины-адресата, чтобы сообщить ему, какую работу надо выполнить. В нашем примере заголовок, очевидно, должен содержать информацию о месте нахождения файла и о типе операции, которую необходимо над ним выполнить. Поле данных сообщения может быть пустым или содержать какие-либо данные, например те, которые необходимо записать в удаленный файл. Для того, чтобы доставить эту информацию по назначению, предстоит решить еще много задач, ответственность за которые несут нижележащие уровни модели OSI.

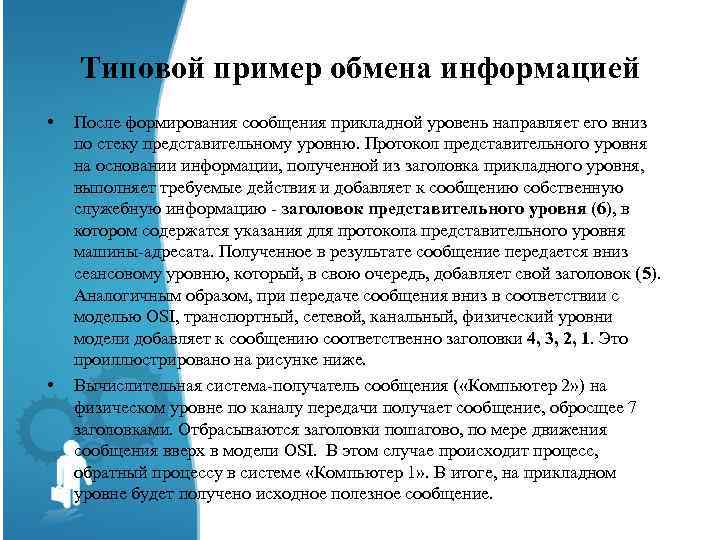

Типовой пример обмена информацией • • После формирования сообщения прикладной уровень направляет его вниз по стеку представительному уровню. Протокол представительного уровня на основании информации, полученной из заголовка прикладного уровня, выполняет требуемые действия и добавляет к сообщению собственную служебную информацию - заголовок представительного уровня (6), в котором содержатся указания для протокола представительного уровня машины-адресата. Полученное в результате сообщение передается вниз сеансовому уровню, который, в свою очередь, добавляет свой заголовок (5). Аналогичным образом, при передаче сообщения вниз в соответствии с моделью OSI, транспортный, сетевой, канальный, физический уровни модели добавляет к сообщению соответственно заголовки 4, 3, 2, 1. Это проиллюстрировано на рисунке ниже. Вычислительная система-получатель сообщения ( «Компьютер 2» ) на физическом уровне по каналу передачи получает сообщение, обросщее 7 заголовками. Отбрасываются заголовки пошагово, по мере движения сообщения вверх в модели OSI. В этом случае происходит процесс, обратный процессу в системе «Компьютер 1» . В итоге, на прикладном уровне будет получено исходное полезное сообщение.

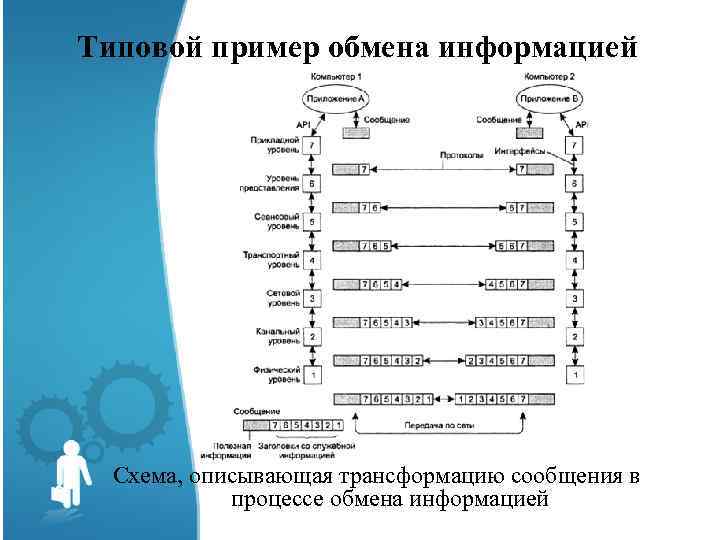

Типовой пример обмена информацией Схема, описывающая трансформацию сообщения в процессе обмена информацией

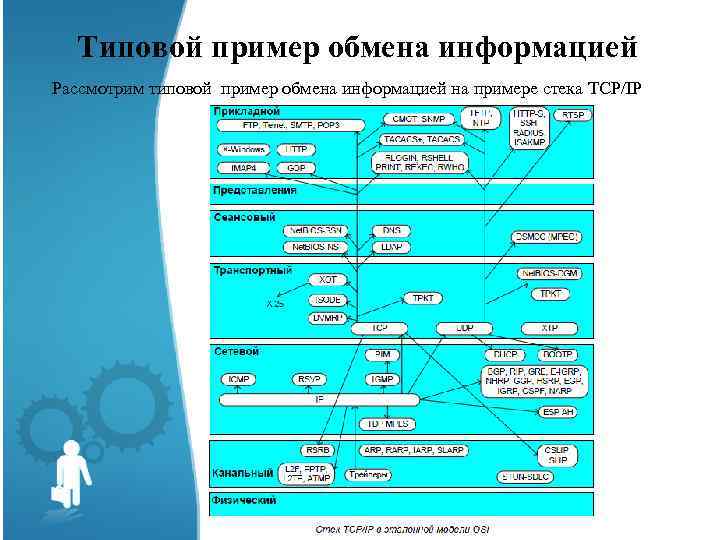

Типовой пример обмена информацией Рассмотрим типовой пример обмена информацией на примере стека TCP/IP

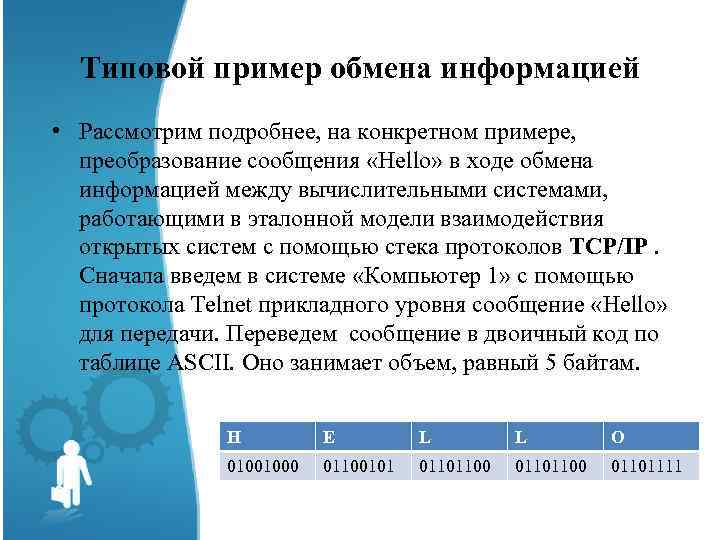

Типовой пример обмена информацией • Рассмотрим подробнее, на конкретном примере, преобразование сообщения «Hello» в ходе обмена информацией между вычислительными системами, работающими в эталонной модели взаимодействия открытых систем с помощью стека протоколов TCP/IP. Сначала введем в системе «Компьютер 1» с помощью протокола Telnet прикладного уровня сообщение «Hello» для передачи. Переведем сообщение в двоичный код по таблице ASCII. Оно занимает объем, равный 5 байтам. H E L L O 01001000 01100101 01101100 01101111

Типовой пример обмена информацией • На транспортном уровне TCP-протокол навешивает на сообщение заголовок размером в 20 байт (при отсутствии опций), после чего оно принимает вид:

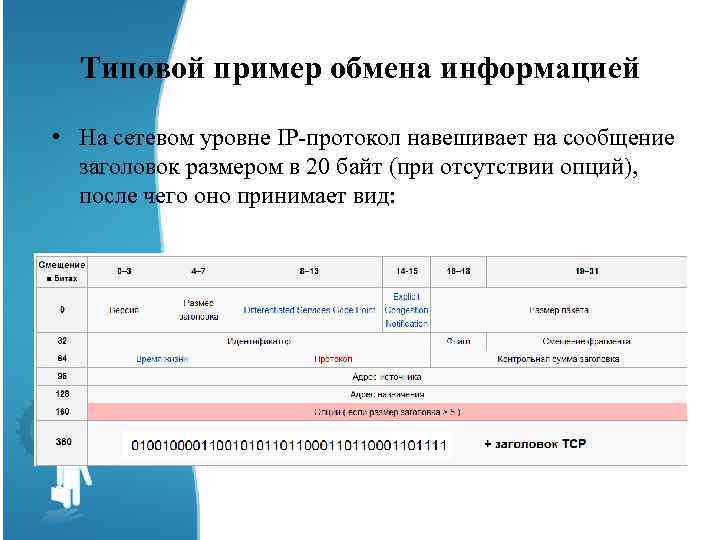

Типовой пример обмена информацией • На сетевом уровне IP-протокол навешивает на сообщение заголовок размером в 20 байт (при отсутствии опций), после чего оно принимает вид:

Типовой пример обмена информацией • На канальном уровне действует ARP-протокол. Аппаратный узел Компьютера 1, которому нужно выполнить отображение IPадреса на локальный адрес, формирует ARP запрос, вкладывает его в кадр протокола канального уровня, указывая в нем известный IP-адрес, и рассылает запрос широковещательно. Все узлы локальной сети, включая Компьютер 2, получают ARP запрос и сравнивают указанный там IP-адрес с собственным. В случае их совпадения узел формирует ARP-ответ, в котором указывает свой IPадрес и свой локальный адрес и отправляет его уже направленно, так как в ARP запросе отправитель указывает свой локальный адрес. Преобразование адресов выполняется путем поиска в ARP-таблице, хранится в памяти и содержит строки для каждого узла сети. В двух столбцах содержатся IP- и Ethernet-адреса. • Вычислительная система-получатель сообщения ( «Компьютер 2» ) на физическом уровне по каналу передачи получает сообщение минимум в 360 байт, обросщее заголовками. Как было описано ранее, в системе происходит процесс, обратный процессу в системе «Компьютер 1» . Так, после расшифровки на прикладном уровне будет получено исходное сообщение «Hello» .

Заключение На базе семиуровневой модели открытых информационных систем основана вся структура современных сетевых технологий. . По-моему мнению, модель также будет успешно применяться и в будущем для оптимизации проектирования сетей. Для этого я рекомендую инженерам использовать принципы единообразия и прозрачности, заложенные моделью открытых информационных систем. В лекции рассмотрены многие вопросы, возникающие у человека, только начинающего изучать модель OSI. С другой стороны, целью лекции является подробный обзор конкретного списка тем.

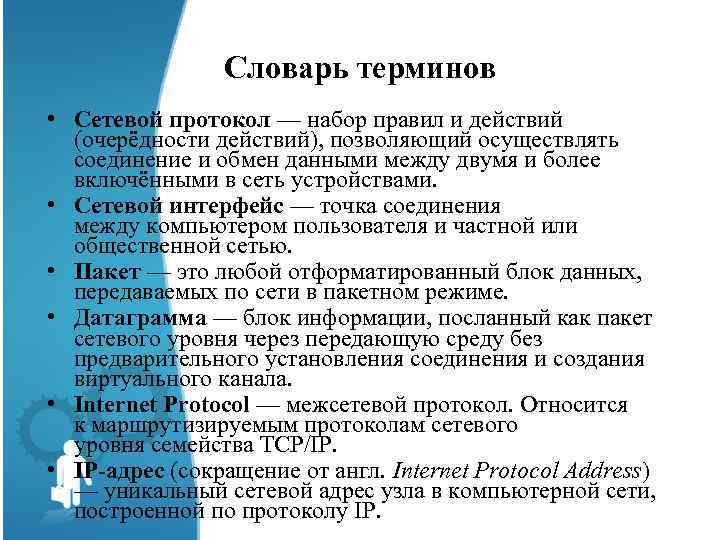

Словарь терминов • Сетевой протокол — набор правил и действий (очерёдности действий), позволяющий осуществлять соединение и обмен данными между двумя и более включёнными в сеть устройствами. • Сетевой интерфейс — точка соединения между компьютером пользователя и частной или общественной сетью. • Пакет — это любой отформатированный блок данных, передаваемых по сети в пакетном режиме. • Датаграмма — блок информации, посланный как пакет сетевого уровня через передающую среду без предварительного установления соединения и создания виртуального канала. • Internet Protocol — межсетевой протокол. Относится к маршрутизируемым протоколам сетевого уровня семейства TCP/IP. • IP-адрес (сокращение от англ. Internet Protocol Address) — уникальный сетевой адрес узла в компьютерной сети, построенной по протоколу IP.

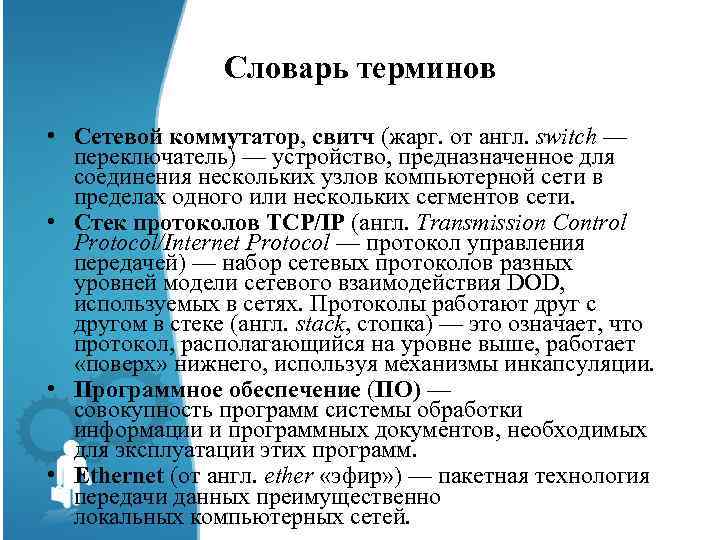

Словарь терминов • Сетевой коммутатор, свитч (жарг. от англ. switch — переключатель) — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. • Стек протоколов TCP/IP (англ. Transmission Control Protocol/Internet Protocol — протокол управления передачей) — набор сетевых протоколов разных уровней модели сетевого взаимодействия DOD, используемых в сетях. Протоколы работают друг с другом в стеке (англ. stack, стопка) — это означает, что протокол, располагающийся на уровне выше, работает «поверх» нижнего, используя механизмы инкапсуляции. • Программное обеспечение (ПО) — совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ. • Ethernet (от англ. ether «эфир» ) — пакетная технология передачи данных преимущественно локальных компьютерных сетей.

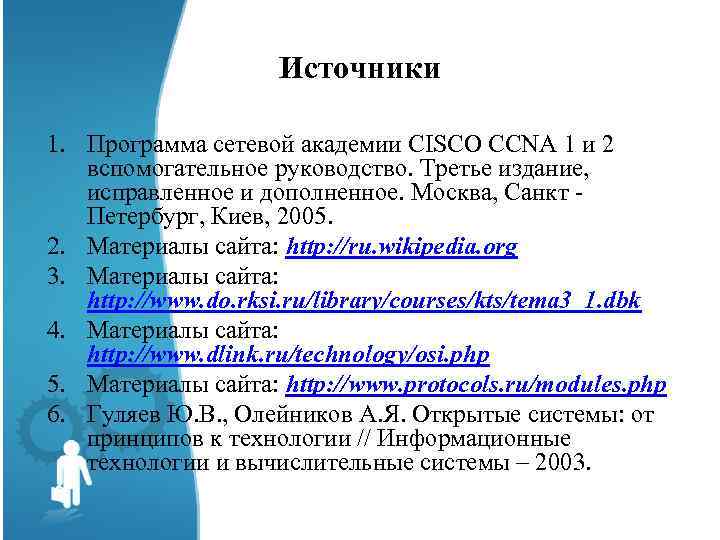

Источники 1. Программа сетевой академии CISCO CCNA 1 и 2 вспомогательное руководство. Третье издание, исправленное и дополненное. Москва, Санкт - Петербург, Киев, 2005. 2. Материалы сайта: http: //ru. wikipedia. org 3. Материалы сайта: http: //www. do. rksi. ru/library/courses/kts/tema 3_1. dbk 4. Материалы сайта: http: //www. dlink. ru/technology/osi. php 5. Материалы сайта: http: //www. protocols. ru/modules. php 6. Гуляев Ю. В. , Олейников А. Я. Открытые системы: от принципов к технологии // Информационные технологии и вычислительные системы – 2003.

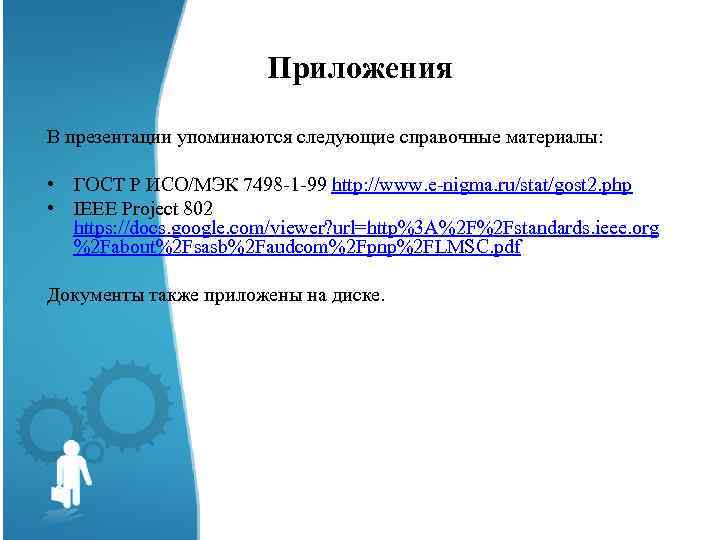

Приложения В презентации упоминаются следующие справочные материалы: • ГОСТ Р ИСО/МЭК 7498 -1 -99 http: //www. e-nigma. ru/stat/gost 2. php • IEEE Project 802 https: //docs. google. com/viewer? url=http%3 A%2 F%2 Fstandards. ieee. org %2 Fabout%2 Fsasb%2 Faudcom%2 Fpnp%2 FLMSC. pdf Документы также приложены на диске.

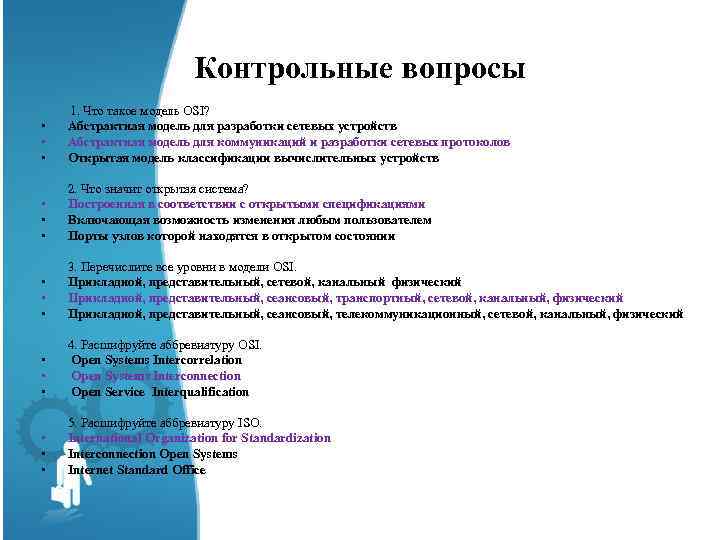

Контрольные вопросы 1. Что такое модель OSI? • Абстрактная модель для разработки сетевых устройств • Абстрактная модель для коммуникаций и разработки сетевых протоколов • Открытая модель классификации вычислительных устройств 2. Что значит открытая система? • Построенная в соответствии с открытыми спецификациями • Включающая возможность изменения любым пользователем • Порты узлов которой находятся в открытом состоянии • • • 3. Перечислите все уровни в модели OSI. Прикладной, представительный, сетевой, канальный физический Прикладной, представительный, сеансовый, транспортный, сетевой, канальный, физический Прикладной, представительный, сеансовый, телекоммуникационный, сетевой, канальный, физический • • • 4. Расшифруйте аббревиатуру OSI. Open Systems Intercorrelation Open Systems Interconnection Open Service Interqualification • • • 5. Расшифруйте аббревиатуру ISO. International Organization for Standardization Interconnection Open Systems Internet Standard Office

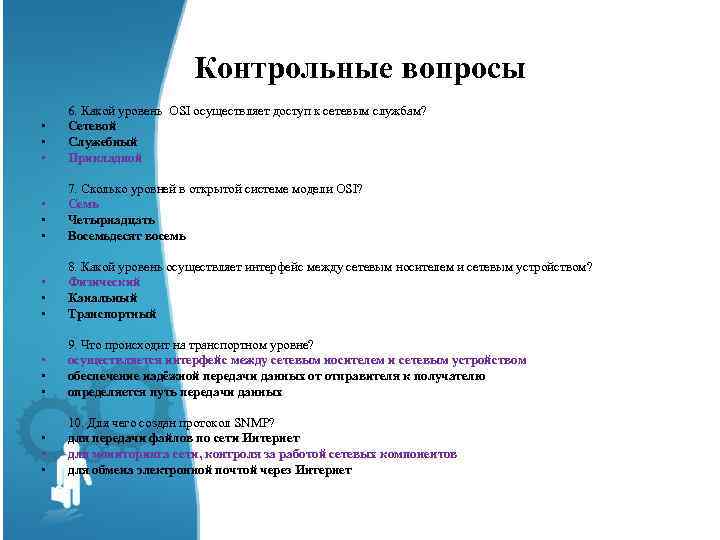

Контрольные вопросы • • • • 6. Какой уровень OSI осуществляет доступ к сетевым службам? Сетевой Служебный Прикладной 7. Сколько уровней в открытой системе модели OSI? Семь Четырнадцать Восемьдесят восемь 8. Какой уровень осуществляет интерфейс между сетевым носителем и сетевым устройством? Физический Канальный Транспортный 9. Что происходит на транспортном уровне? осуществляется интерфейс между сетевым носителем и сетевым устройством обеспечение надёжной передачи данных от отправителя к получателю определяется путь передачи данных 10. Для чего создан протокол SNMP? для передачи файлов по сети Интернет для мониторинга сети, контроля за работой сетевых компонентов для обмена электронной почтой через Интернет

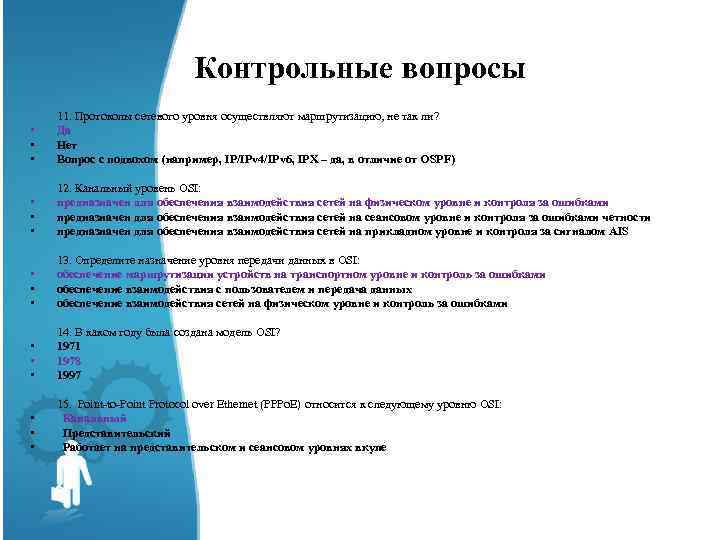

Контрольные вопросы • • • • 11. Протоколы сетевого уровня осуществляют маршрутизацию, не так ли? Да Нет Вопрос с подвохом (например, IP/IPv 4/IPv 6, IPX – да, в отличие от OSPF) 12. Канальный уровень OSI: предназначен для обеспечения взаимодействия сетей на физическом уровне и контроля за ошибками предназначен для обеспечения взаимодействия сетей на сеансовом уровне и контроля за ошибками четности предназначен для обеспечения взаимодействия сетей на прикладном уровне и контроля за сигналом AIS 13. Определите назначение уровня передачи данных в OSI: обеспечение маршрутизации устройств на транспортном уровне и контроль за ошибками обеспечение взаимодействия с пользователем и передача данных обеспечение взаимодействия сетей на физическом уровне и контроль за ошибками 14. В каком году была создана модель OSI? 1971 1978 1997 15. Point-to-Point Protocol over Ethernet (PPPo. E) относится к следующему уровню OSI: Канальный Представительский Работает на представительском и сеансовом уровнях вкупе

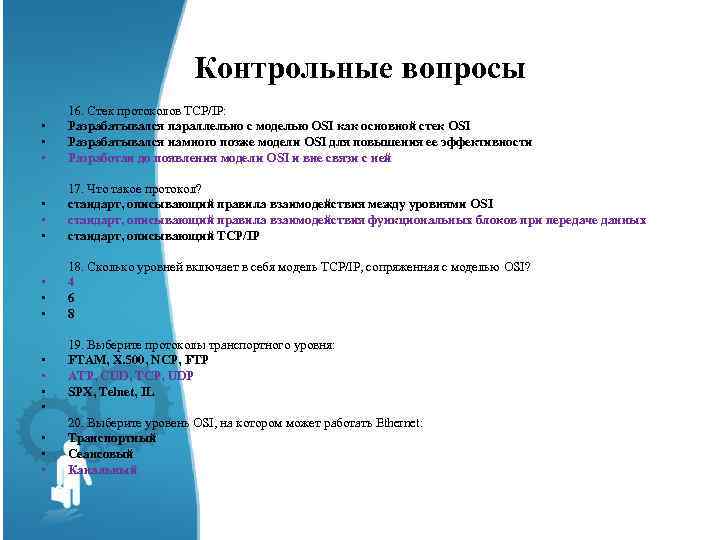

Контрольные вопросы • • • • 16. Стек протоколов TCP/IP: Разрабатывался параллельно с моделью OSI как основной стек OSI Разрабатывался намного позже модели OSI для повышения ее эффективности Разработан до появления модели OSI и вне связи с ней 17. Что такое протокол? стандарт, описывающий правила взаимодействия между уровнями OSI стандарт, описывающий правила взаимодействия функциональных блоков при передаче данных стандарт, описывающий TCP/IP 18. Сколько уровней включает в себя модель TCP/IP, сопряженная с моделью OSI? 4 6 8 19. Выберите протоколы транспортного уровня: FTAM, Х. 500, NCP, FTP ATP, CUD, TCP, UDP SPX, Telnet, IL 20. Выберите уровень OSI, на котором может работать Ethernet: Транспортный Сеансовый Канальный
