Национальный исследовательский университет - 1 Высшая школа экономики ВОЕННАЯ КАФЕДРА Преподаватель подполковник Бахуревич Виктор Степанович

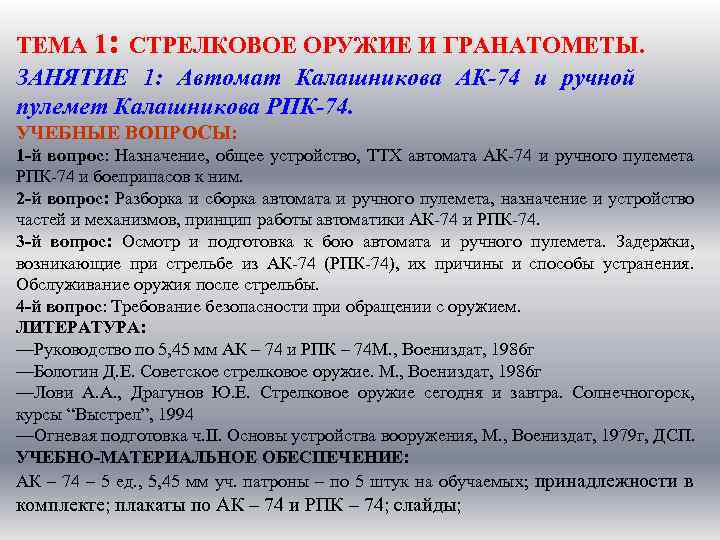

ТЕМА 1: СТРЕЛКОВОЕ ОРУЖИЕ И ГРАНАТОМЕТЫ. ЗАНЯТИЕ 1: Автомат Калашникова АК-74 и ручной пулемет Калашникова РПК-74. УЧЕБНЫЕ ВОПРОСЫ: 1 й вопрос: Назначение, общее устройство, ТТХ автомата АК 74 и ручного пулемета РПК 74 и боеприпасов к ним. 2 й вопрос: Разборка и сборка автомата и ручного пулемета, назначение и устройство частей и механизмов, принцип работы автоматики АК 74 и РПК 74. 3 й вопрос: Осмотр и подготовка к бою автомата и ручного пулемета. Задержки, возникающие при стрельбе из АК 74 (РПК 74), их причины и способы устранения. Обслуживание оружия после стрельбы. 4 й вопрос: Требование безопасности при обращении с оружием. ЛИТЕРАТУРА: —Руководство по 5, 45 мм АК – 74 и РПК – 74 М. , Воениздат, 1986 г —Болотин Д. Е. Советское стрелковое оружие. М. , Воениздат, 1986 г —Лови А. А. , Драгунов Ю. Е. Стрелковое оружие сегодня и завтра. Солнечногорск, курсы “Выстрел”, 1994 —Огневая подготовка ч. II. Основы устройства вооружения, М. , Воениздат, 1979 г, ДСП. УЧЕБНО МАТЕРИАЛЬНОЕ ОБЕСПЕЧЕНИЕ: АК – 74 – 5 ед. , 5, 45 мм уч. патроны – по 5 штук на обучаемых; принадлежности в комплекте; плакаты по АК – 74 и РПК – 74; слайды;

ОГНЕВАЯ ПОДГОТОВКА 3 Дисциплина «Огневая подготовка» составная часть полевой выучки командира подразделения тактического звена Сухопутных войск, охватывающая вопросы освоения обучаемыми комплекса различных видов оружия и средств, обеспечивающих его применение, состоящих на вооружении мотострелковых (танковых) подразделений, а также вопросов их организационного использования в бою, как самостоятельно, так и во взаимодействии с другими средствами поражения, в целях выполнения боевых задач. Объект изучения дисциплины – комплекс вооружения боевых машин, стрелковое оружие, подствольные, ручные и станковые противотанковые гранатометы, противотанковые ракетные комплексы, состоящие на вооружении мотострелковых (танковых) подразделений, а также образцы вооружения (оружия) подразделений других войск, организационно входящих в штатную структуру этих подразделений, их эксплуатацию и боевое применение. Целью дисциплины является: подготовить офицера мотострелковых (разведывательных) войск, способного грамотно и творчески использовать огневые возможности вооружения боевых машин, стрелкового оружия, гранатометов и уверенно управлять огнем взвода и роты в бою, твердо знающего устройство вооружения и правила его хранения, эксплуатации и обслуживание, умеющего осуществлять полную техническую подготовку стрельбы и поражать цели огнем штатного оружия взвода, роты.

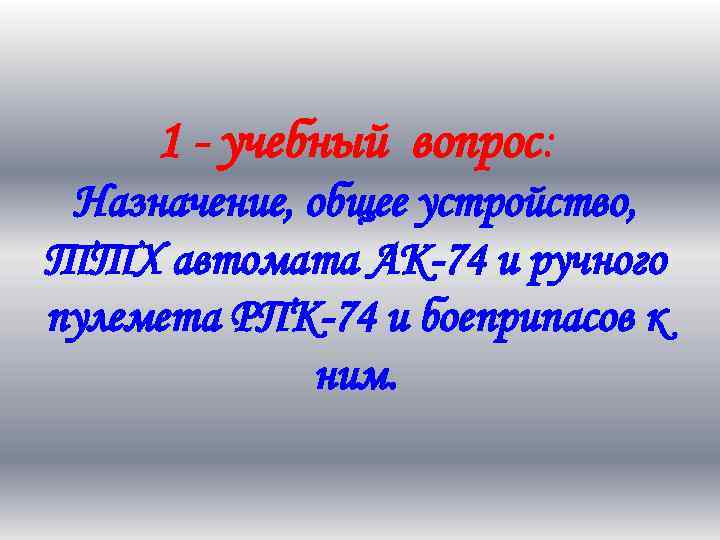

1 - учебный вопрос: Назначение, общее устройство, ТТХ автомата АК-74 и ручного пулемета РПК-74 и боеприпасов к ним.

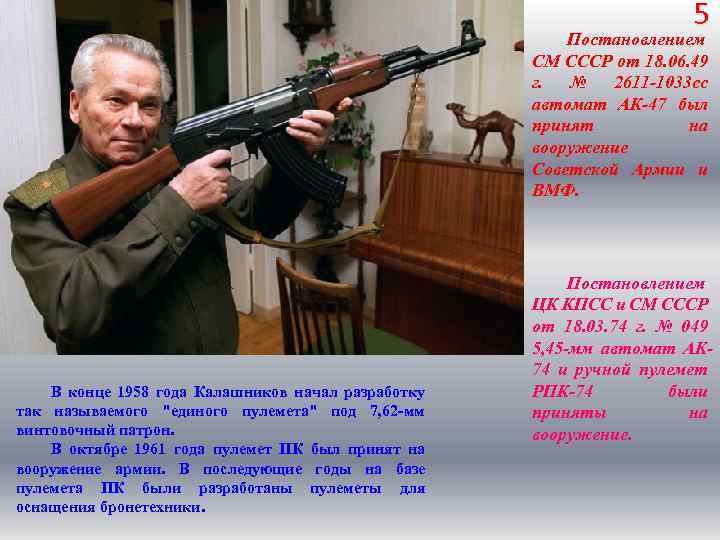

5 Постановлением СМ СССР oт 18. 06. 49 г. № 2611 -1033 сс автомат АК-47 был принят на вооружение Советской Армии и ВМФ. В конце 1958 года Калашников начал разработку так называемого "единого пулемета" под 7, 62 мм винтовочный патрон. В октябре 1961 года пулемет ПК был принят на вооружение армии. В последующие годы на базе пулемета ПК были разработаны пулеметы для оснащения бронетехники. Постановлением ЦК КПСС и СМ СССР от 18. 03. 74 г. № 049 5, 45 -мм автомат АK 74 и ручной пулемет РПК-74 были приняты на вооружение.

Назначение и боевые свойства 5. 45 АК 6 74 и РПК 74. 5, 45 мм автомат Калашникова является индивидуальным оружием, а 5, 45 мм ручной пулемет Калашникова является оружием стрелкового отделения. Они предназначены для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык нож.

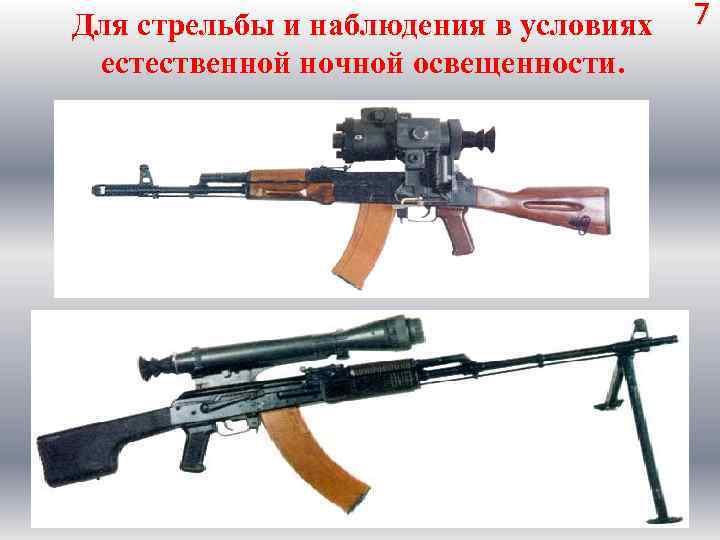

Для стрельбы и наблюдения в условиях 7 естественной ночной освещенности.

8 ТТХ АК 74 РПК 74 Наименование данных АК 74 Калибр: 5, 45 мм Масса со снаряженным магазином и 4, 1 кг штык ножом: Длина: 940 мм Начальная скорость пули: 900 м/с Темп стрельбы 600 выст/мин Боевая скорострельность 40 выст/мин (одиночными) Боевая скорострельность 100 выст/мин (очередями) Прицельная дальность стрельбы 1000 м Дальность прямого выстрела по 625 м ростовой фигуре Дальность прямого выстрела по 440 м грудной фигуре Дальность, до которой сохраняется 1350 м убойное действие пули Предельная дальность полета пули 3000 м Емкость магазина 30 патронов РПК 74 5, 45 мм 5, 46 кг 1060 мм 960 м/с 600 выст/мин 40 выст/мин 150 выст/мин 1000 м 640 м 460 м; 3000 м 3150 м 45 патронов

9 СРАВНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА № Наименование данных АК 74 М 16 А 1 М 16 А 2 1 Год принятия на вооружение: 1974 1963 1984 2 5. 45 5. 56 3 Длина автомата (винтовки) мм: (без штык ножа) 940 991 1000 4 Hачальная скорость пули, м/с 900 990 950 5 Темп стрельбы, выстр/мин 600 850 800 6 Прицельная дальность стрельбы, м 1000 500 800 7 Емкость магазина, патронов 30 20; 30 8 Длина ствола, мм 415 508 510 9 Масса патрона, г 10. 2 11. 2 10 Масса пули, г 3. 4 3. 56 3. 95 Калибр:

ОБЩЕЕ УСТРОЙСТВО АВТОМАТА 10 (ПУЛЕМЁТА). Автомат (пулемет) состоит из следующих основных частей Ø ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой; Ø крышки ствольной коробки; Ø затворной рамы с газовым поршнем; Ø затвора; Ø возвратного механизма; Ø газовой трубки со ствольной накладкой; Ø ударно спускового механизма; Ø цевья; Ø магазина. Кроме того, у автомата имеется дульный тормоз компенсатор и штык нож, а у пулемета — пламегаситель и сошка.

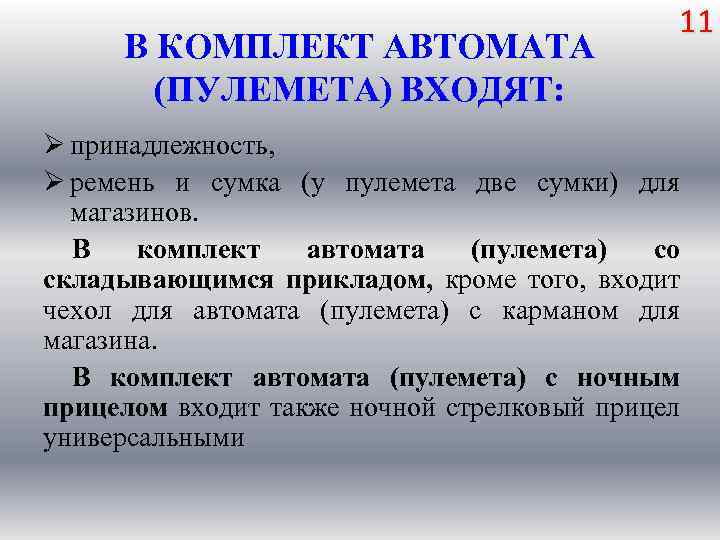

В КОМПЛЕКТ АВТОМАТА (ПУЛЕМЕТА) ВХОДЯТ: 11 Ø принадлежность, Ø ремень и сумка (у пулемета две сумки) для магазинов. В комплект автомата (пулемета) со складывающимся прикладом, кроме того, входит чехол для автомата (пулемета) с карманом для магазина. В комплект автомата (пулемета) с ночным прицелом входит также ночной стрелковый прицел универсальными

БОЕВОЙ ПАТРОН Боевой патрон состоит из: Ø пули, Ø гильзы, Ø порохового заряда Ø капсюля. Патроны выпускаются с обыкновенными пулями и с пулями специального назначения: трассирующими и бронебойно зажигательными. Головные части специальных пуль имеют отличительную окраску. 12

Обыкновенная пуля 13 предназначена для поражения Бронебойно зажигательная живой силы противника, пуля расположенной открыто и за предназначена для зажигания масками, пробиваемыми пулей. горючих жидкостей и поражения живой силы противника, находящейся за Трассирующая пуля легкими броневыми предназначена для поражения прикрытиями, на дальностях до живой силы противника. Кроме 300 м. того, при полете в воздухе она на дальностях стрельбы до 800 м оставляет светящийся след, что позволяет производить корректирование огня и целеуказание. а — обыкновенная со стальным сердечником; б — трассирующая; в — бронебойно зажигательная;

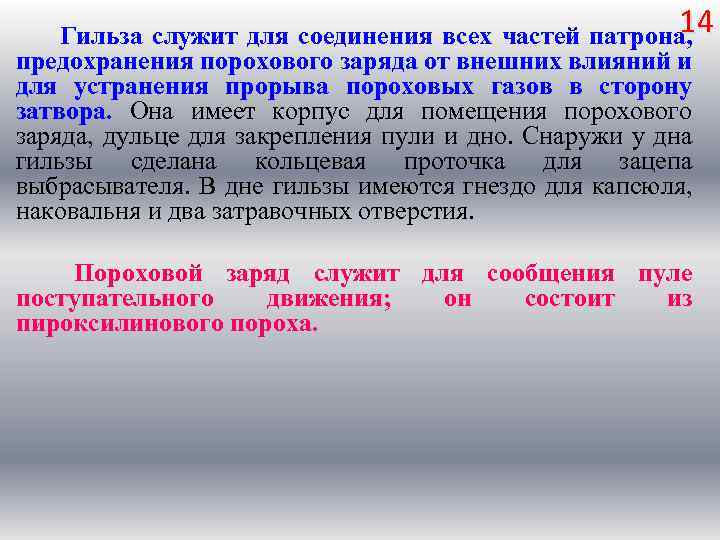

14 Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у дна гильзы сделана кольцевая проточка для зацепа выбрасывателя. В дне гильзы имеются гнездо для капсюля, наковальня и два затравочных отверстия. Пороховой заряд служит для сообщения пуле поступательного движения; он состоит из пироксилинового пороха.

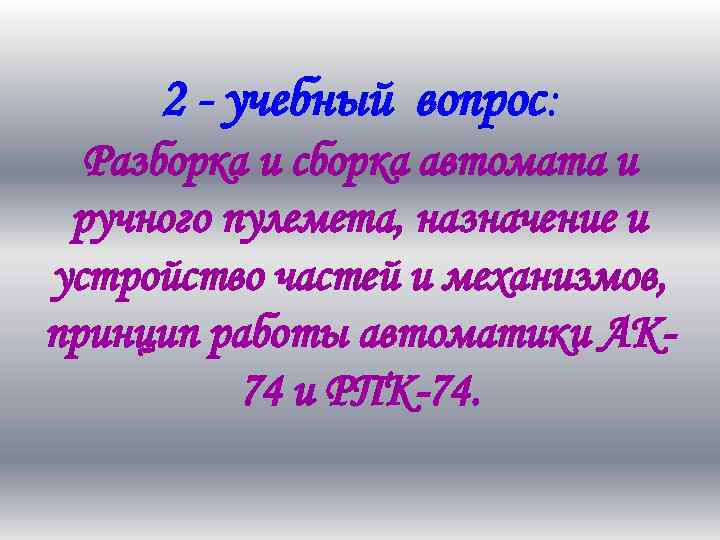

2 - учебный вопрос: Разборка и сборка автомата и ручного пулемета, назначение и устройство частей и механизмов, принцип работы автоматики АК 74 и РПК-74.

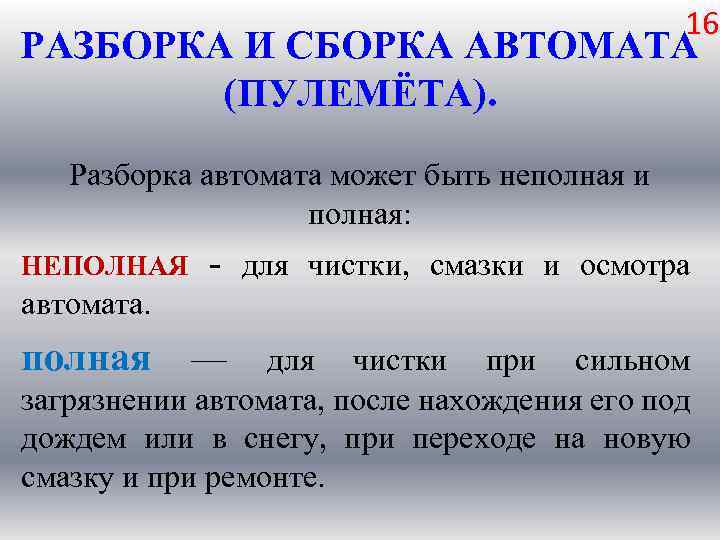

16 РАЗБОРКА И СБОРКА АВТОМАТА (ПУЛЕМЁТА). Разборка автомата может быть неполная и полная: НЕПОЛНАЯ для чистки, смазки и осмотра автомата. полная — для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу, при переходе на новую смазку и при ремонте.

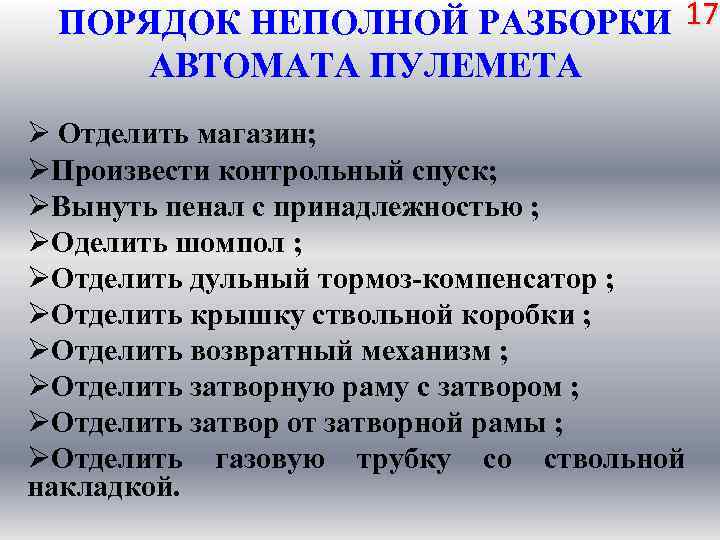

ПОРЯДОК НЕПОЛНОЙ РАЗБОРКИ 17 АВТОМАТА ПУЛЕМЕТА Ø Отделить магазин; ØПроизвести контрольный спуск; ØВынуть пенал с принадлежностью ; ØОделить шомпол ; ØОтделить дульный тормоз компенсатор ; ØОтделить крышку ствольной коробки ; ØОтделить возвратный механизм ; ØОтделить затворную раму с затвором ; ØОтделить затвор от затворной рамы ; ØОтделить газовую трубку со ствольной накладкой.

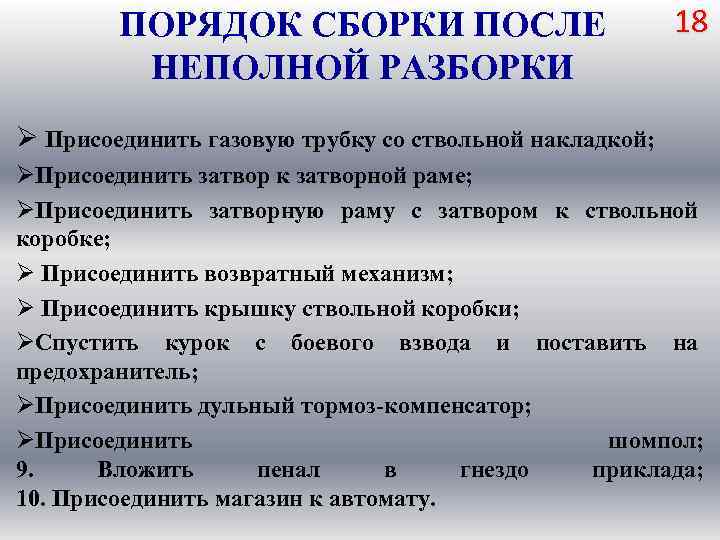

ПОРЯДОК СБОРКИ ПОСЛЕ НЕПОЛНОЙ РАЗБОРКИ 18 Ø Присоединить газовую трубку со ствольной накладкой; ØПрисоединить затвор к затворной раме; ØПрисоединить затворную раму с затвором к ствольной коробке; Ø Присоединить возвратный механизм; Ø Присоединить крышку ствольной коробки; ØСпустить курок с боевого взвода и поставить на предохранитель; ØПрисоединить дульный тормоз компенсатор; ØПрисоединить шомпол; 9. Вложить пенал в гнездо приклада; 10. Присоединить магазин к автомату.

ПОРЯДОК ПОЛНОЙ РАЗБОРКИ 19 АВТОМАТА, ПУЛЕМЕТА. ØПроизвести неполную разборку, руководствуясь, рассмотренного выше порядка неполной разборки. ØРазобрать магазин. ØРазобрать возвратный меха низм. ØРазобрать затвор. ØРазобрать ударно спусковой механизм (разборка производится под руководством офицера или ружейного мастера) ØОтделить цевье

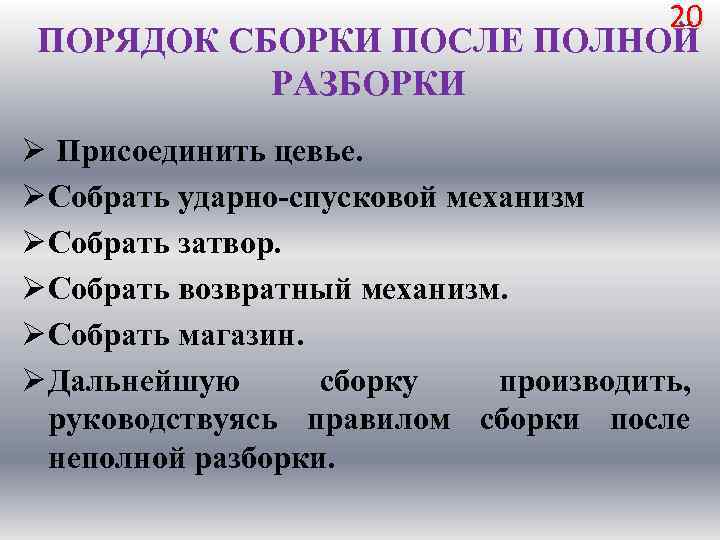

20 ПОРЯДОК СБОРКИ ПОСЛЕ ПОЛНОЙ РАЗБОРКИ Ø Присоединить цевье. Ø Собрать ударно спусковой механизм Ø Собрать затвор. Ø Собрать возвратный механизм. Ø Собрать магазин. Ø Дальнейшую сборку производить, руководствуясь правилом сборки после неполной разборки.

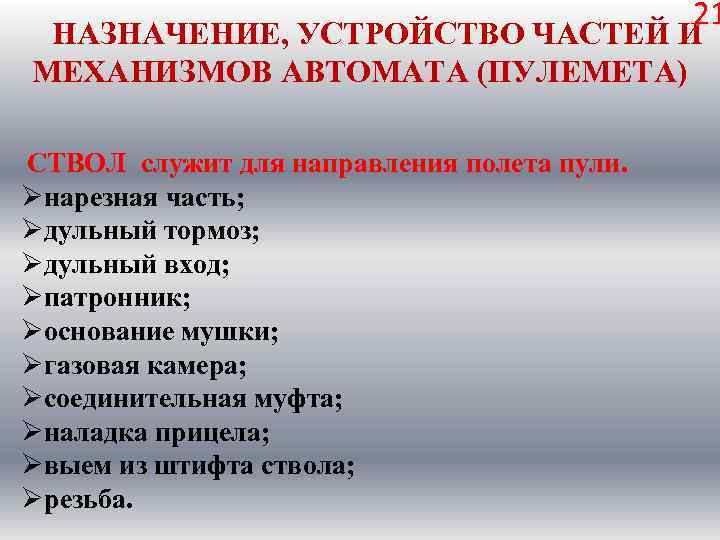

21 НАЗНАЧЕНИЕ, УСТРОЙСТВО ЧАСТЕЙ И МЕХАНИЗМОВ АВТОМАТА (ПУЛЕМЕТА) СТВОЛ служит для направления полета пули. Øнарезная часть; Øдульный тормоз; Øдульный вход; Øпатронник; Øоснование мушки; Øгазовая камера; Øсоединительная муфта; Øналадка прицела; Øвыем из штифта ствола; Øрезьба.

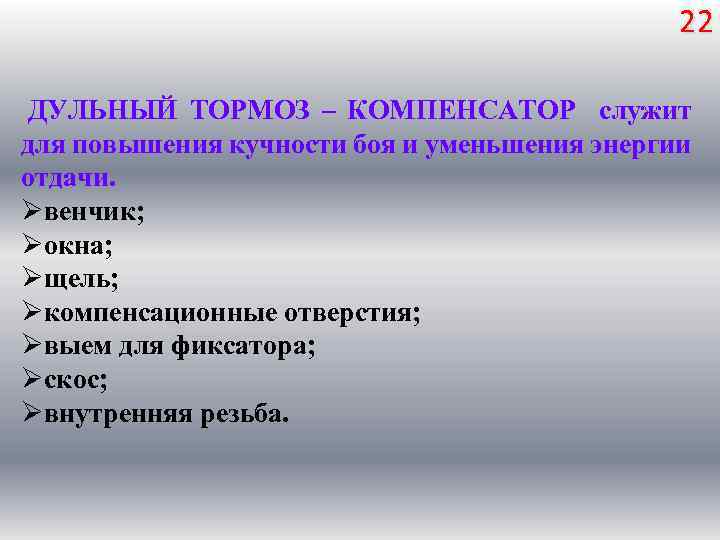

22 ДУЛЬНЫЙ ТОРМОЗ – КОМПЕНСАТОР служит для повышения кучности боя и уменьшения энергии отдачи. Øвенчик; Øокна; Øщель; Øкомпенсационные отверстия; Øвыем для фиксатора; Øскос; Øвнутренняя резьба.

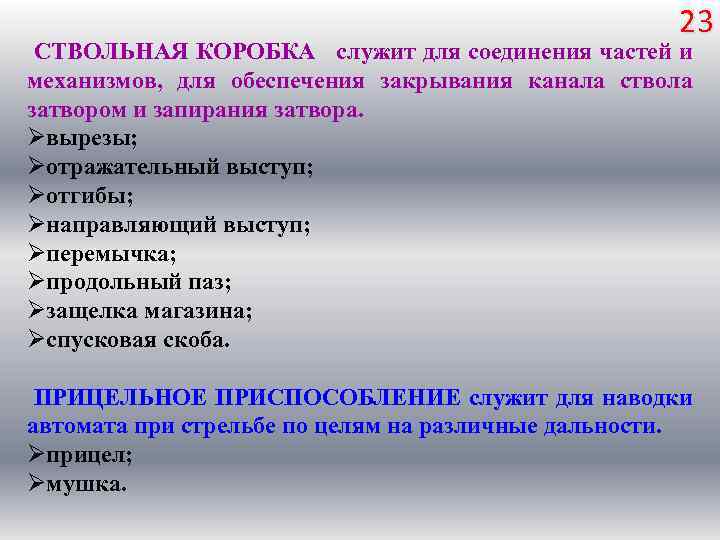

23 СТВОЛЬНАЯ КОРОБКА служит для соединения частей и механизмов, для обеспечения закрывания канала ствола затвором и запирания затвора. Øвырезы; Øотражательный выступ; Øотгибы; Øнаправляющий выступ; Øперемычка; Øпродольный паз; Øзащелка магазина; Øспусковая скоба. ПРИЦЕЛЬНОЕ ПРИСПОСОБЛЕНИЕ служит для наводки автомата при стрельбе по целям на различные дальности. Øприцел; Øмушка.

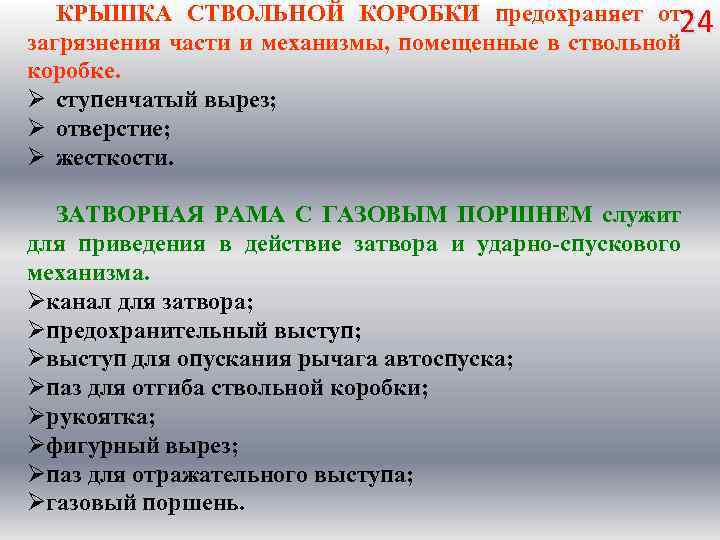

КРЫШКА СТВОЛЬНОЙ КОРОБКИ предохраняет от 24 загрязнения части и механизмы, помещенные в ствольной коробке. Ø ступенчатый вырез; Ø отверстие; Ø жесткости. ЗАТВОРНАЯ РАМА С ГАЗОВЫМ ПОРШНЕМ служит для приведения в действие затвора и ударно спускового механизма. Øканал для затвора; Øпредохранительный выступ; Øвыступ для опускания рычага автоспуска; Øпаз для отгиба ствольной коробки; Øрукоятка; Øфигурный вырез; Øпаз для отражательного выступа; Øгазовый поршень.

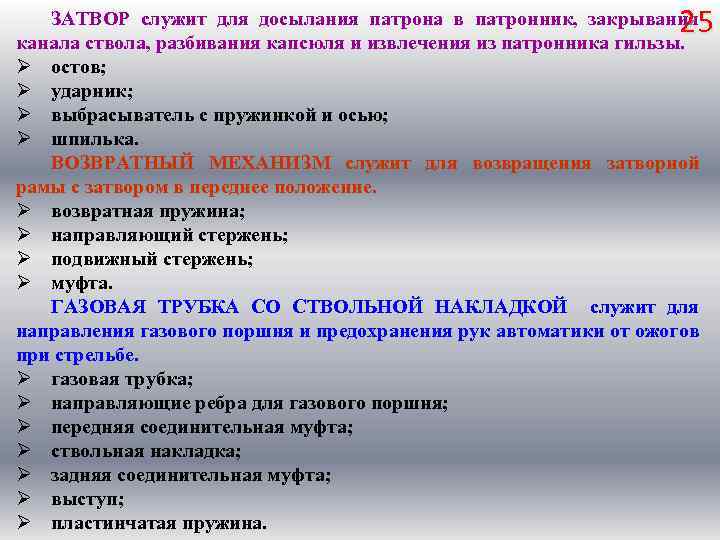

25 ЗАТВОР служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы. Ø остов; Ø ударник; Ø выбрасыватель с пружинкой и осью; Ø шпилька. ВОЗВРАТНЫЙ МЕХАНИЗМ служит для возвращения затворной рамы с затвором в переднее положение. Ø возвратная пружина; Ø направляющий стержень; Ø подвижный стержень; Ø муфта. ГАЗОВАЯ ТРУБКА СО СТВОЛЬНОЙ НАКЛАДКОЙ служит для направления газового поршня и предохранения рук автоматики от ожогов при стрельбе. Ø газовая трубка; Ø направляющие ребра для газового поршня; Ø передняя соединительная муфта; Ø ствольная накладка; Ø задняя соединительная муфта; Ø выступ; Ø пластинчатая пружина.

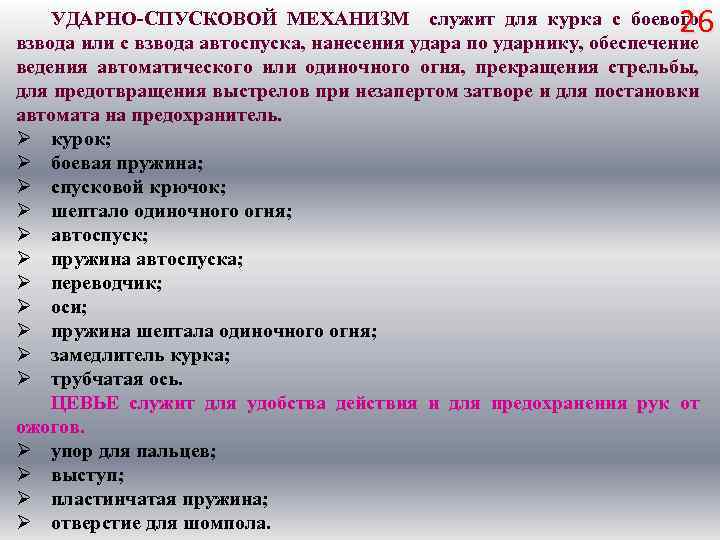

26 УДАРНО СПУСКОВОЙ МЕХАНИЗМ служит для курка с боевого взвода или с взвода автоспуска, нанесения удара по ударнику, обеспечение ведения автоматического или одиночного огня, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель. Ø курок; Ø боевая пружина; Ø спусковой крючок; Ø шептало одиночного огня; Ø автоспуск; Ø пружина автоспуска; Ø переводчик; Ø оси; Ø пружина шептала одиночного огня; Ø замедлитель курка; Ø трубчатая ось. ЦЕВЬЕ служит для удобства действия и для предохранения рук от ожогов. Ø упор для пальцев; Ø выступ; Ø пластинчатая пружина; Ø отверстие для шомпола.

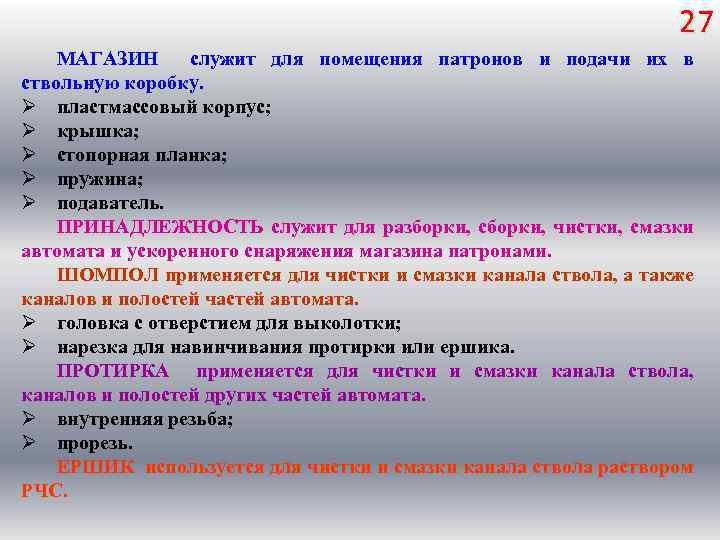

27 МАГАЗИН служит для помещения патронов и подачи их в ствольную коробку. Ø пластмассовый корпус; Ø крышка; Ø стопорная планка; Ø пружина; Ø подаватель. ПРИНАДЛЕЖНОСТЬ служит для разборки, сборки, чистки, смазки автомата и ускоренного снаряжения магазина патронами. ШОМПОЛ применяется для чистки и смазки канала ствола, а также каналов и полостей частей автомата. Ø головка с отверстием для выколотки; Ø нарезка для навинчивания протирки или ершика. ПРОТИРКА применяется для чистки и смазки канала ствола, каналов и полостей других частей автомата. Ø внутренняя резьба; Ø прорезь. ЕРШИК используется для чистки и смазки канала ствола раствором РЧС.

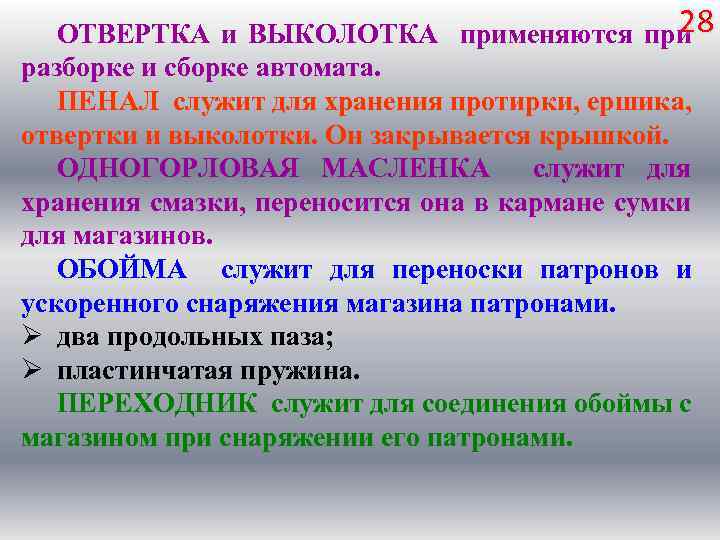

28 ОТВЕРТКА и ВЫКОЛОТКА применяются при разборке и сборке автомата. ПЕНАЛ служит для хранения протирки, ершика, отвертки и выколотки. Он закрывается крышкой. ОДНОГОРЛОВАЯ МАСЛЕНКА служит для хранения смазки, переносится она в кармане сумки для магазинов. ОБОЙМА служит для переноски патронов и ускоренного снаряжения магазина патронами. Ø два продольных паза; Ø пластинчатая пружина. ПЕРЕХОДНИК служит для соединения обоймы с магазином при снаряжении его патронами.

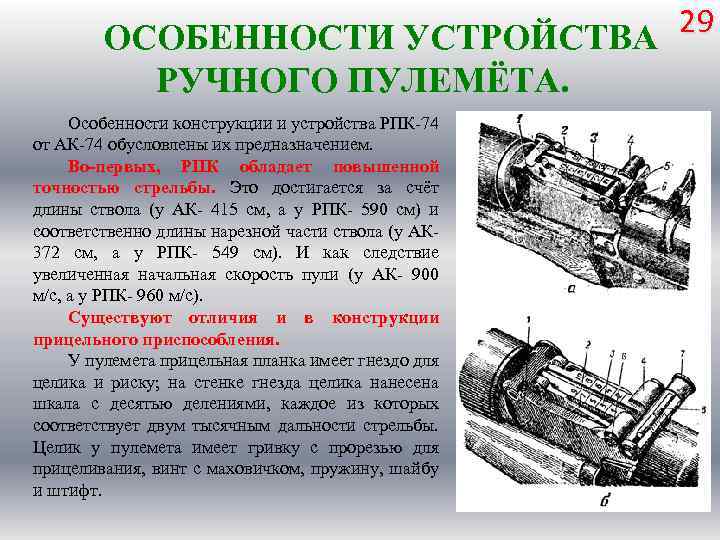

29 ОСОБЕННОСТИ УСТРОЙСТВА РУЧНОГО ПУЛЕМЁТА. Особенности конструкции и устройства РПК 74 от АК 74 обусловлены их предназначением. Во первых, РПК обладает повышенной точностью стрельбы. Это достигается за счёт длины ствола (у АК 415 см, а у РПК 590 см) и соответственно длины нарезной части ствола (у АК 372 см, а у РПК 549 см). И как следствие увеличенная начальная скорость пули (у АК 900 м/с, а у РПК 960 м/с). Существуют отличия и в конструкции прицельного приспособления. У пулемета прицельная планка имеет гнездо для целика и риску; на стенке гнезда целика нанесена шкала с десятью делениями, каждое из которых соответствует двум тысячным дальности стрельбы. Целик у пулемета имеет гривку с прорезью для прицеливания, винт с маховичком, пружину, шайбу и штифт.

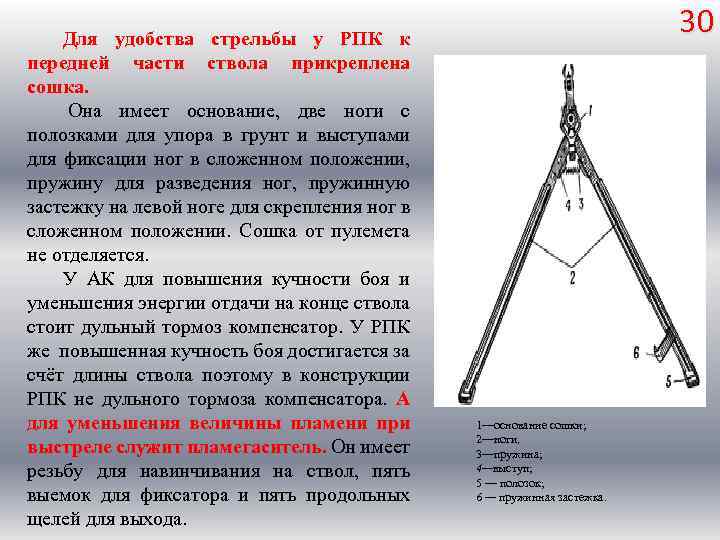

Для удобства стрельбы у РПК к передней части ствола прикреплена сошка. Она имеет основание, две ноги с полозками для упора в грунт и выступами для фиксации ног в сложенном положении, пружину для разведения ног, пружинную застежку на левой ноге для скрепления ног в сложенном положении. Сошка от пулемета не отделяется. У АК для повышения кучности боя и уменьшения энергии отдачи на конце ствола стоит дульный тормоз компенсатор. У РПК же повышенная кучность боя достигается за счёт длины ствола поэтому в конструкции РПК не дульного тормоза компенсатора. А для уменьшения величины пламени при выстреле служит пламегаситель. Он имеет резьбу для навинчивания на ствол, пять выемок для фиксатора и пять продольных щелей для выхода. 30 1—основание сошки; 2—ноги, 3—пружина; 4—выступ; 5 — полозок; 6 — пружинная застежка.

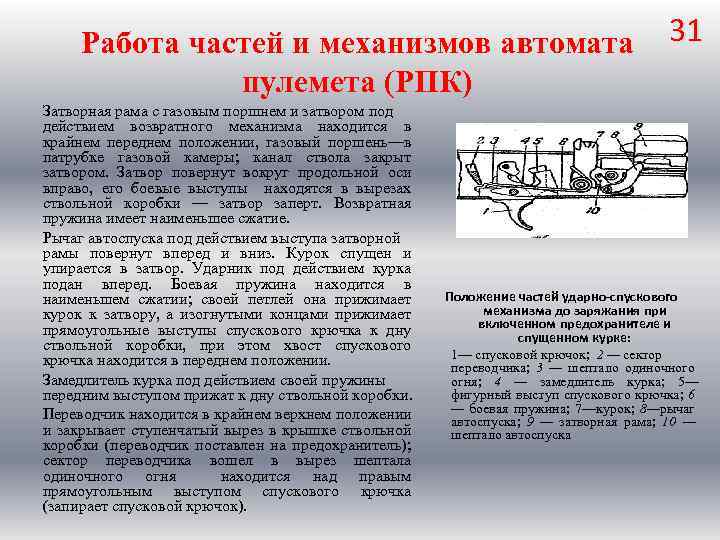

Работа частей и механизмов автомата 31 пулемета (РПК) Затворная рама с газовым поршнем и затвором под действием возвратного механизма находится в крайнем переднем положении, газовый поршень—в патрубке газовой камеры; канал ствола закрыт затвором. Затвор повернут вокруг продольной оси вправо, его боевые выступы находятся в вырезах ствольной коробки — затвор заперт. Возвратная пружина имеет наименьшее сжатие. Рычаг автоспуска под действием выступа затворной рамы повернут вперед и вниз. Курок спущен и упирается в затвор. Ударник под действием курка подан вперед. Боевая пружина находится в наименьшем сжатии; своей петлей она прижимает курок к затвору, а изогнутыми концами прижимает прямоугольные выступы спускового крючка к дну ствольной коробки, при этом хвост спускового крючка находится в переднем положении. Замедлитель курка под действием своей пружины передним выступом прижат к дну ствольной коробки. Переводчик находится в крайнем верхнем положении и закрывает ступенчатый вырез в крышке ствольной коробки (переводчик поставлен на предохранитель); сектор переводчика вошел в вырез шептала одиночного огня находится над правым прямоугольным выступом спускового крючка (запирает спусковой крючок). Положение частей ударно спускового механизма до заряжания при включенном предохранителе и спущенном курке: 1— спусковой крючок; 2 — сектор переводчика; 3 — шептало одиночного огня; 4 — замедлитель курка; 5— фигурный выступ спускового крючка; 6 — боевая пружина; 7—курок; 8—рычаг автоспуска; 9 — затворная рама; 10 — шептало автоспуска

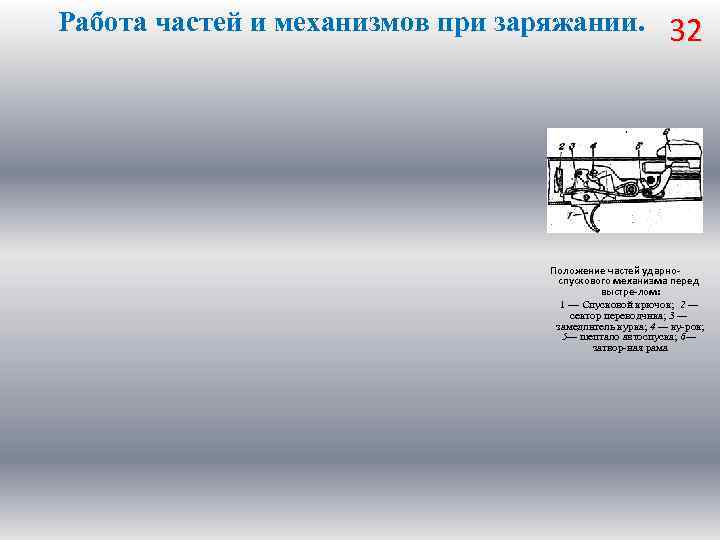

Работа частей и механизмов при заряжании. 32 Положение частей ударно спускового механизма перед выстре лом: 1 — Спусковой крючок; 2 — сектор переводчика; 3 — замедлитель курка; 4 — ку рок; 5— шептало автоспуска; 6— затвор ная рама

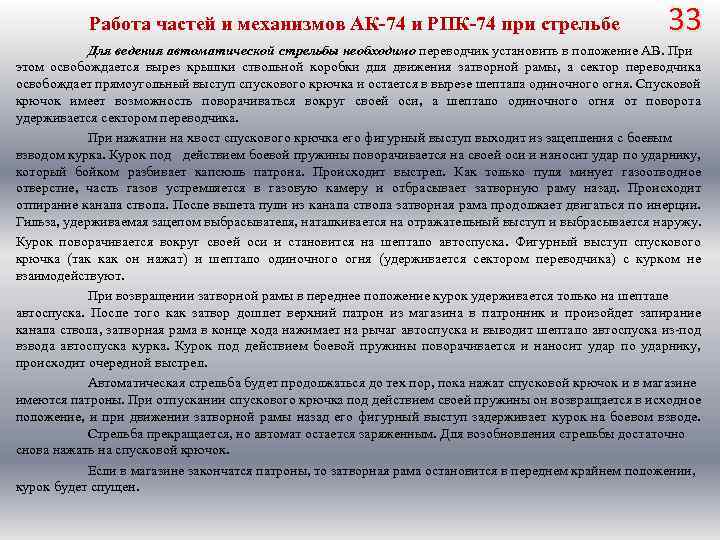

Работа частей и механизмов АК 74 и РПК 74 при стрельбе 33 Для ведения автоматической стрельбы необходимо переводчик установить в положение АВ. При этом освобождается вырез крышки ствольной коробки для движения затворной рамы, а сектор переводчика освобождает прямоугольный выступ спускового крючка и остается в вырезе шептала одиночного огня. Спусковой крючок имеет возможность поворачиваться вокруг своей оси, а шептало одиночного огня от поворота удерживается сектором переводчика. При нажатии на хвост спускового крючка его фигурный выступ выходит из зацепления с боевым взводом курка. Курок под действием боевой пружины поворачивается на своей оси и наносит удар по ударнику, который бойком разбивает капсюль патрона. Происходит выстрел. Как только пуля минует газоотводное отверстие, часть газов устремляется в газовую камеру и отбрасывает затворную раму назад. Происходит отпирание канала ствола. После вылета пули из канала ствола затворная рама продолжает двигаться по инерции. Гильза, удерживаемая зацепом выбрасывателя, наталкивается на отражательный выступ и выбрасывается наружу. Курок поворачивается вокруг своей оси и становится на шептало автоспуска. Фигурный выступ спускового крючка (так как он нажат) и шептало одиночного огня (удерживается сектором переводчика) с курком не взаимодействуют. При возвращении затворной рамы в переднее положение курок удерживается только на шептале автоспуска. После того как затвор дошлет верхний патрон из магазина в патронник и произойдет запирание канала ствола, затворная рама в конце хода нажимает на рычаг автоспуска и выводит шептало автоспуска из под взвода автоспуска курка. Курок под действием боевой пружины поворачивается и наносит удар по ударнику, происходит очередной выстрел. Автоматическая стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине имеются патроны. При отпускании спускового крючка под действием своей пружины он возвращается в исходное положение, и при движении затворной рамы назад его фигурный выступ задерживает курок на боевом взводе. Стрельба прекращается, но автомат остается заряженным. Для возобновления стрельбы достаточно снова нажать на спусковой крючок. Если в магазине закончатся патроны, то затворная рама остановится в переднем крайнем положении, курок будет спущен.

34 Стрельба из автомата слагается из изготовки к стрельбе, производства стрельбы (выстрела) и прекращения стрельбы. Ø Изготовка к стрельбе сводится к занятию автоматчиком требуемого положения и заряжания автомата. Ø Производство стрельбы включает установку прицела, целика для (пулеметов), переводчика на требуемый вид огня, прикладку, прицеливание, открытие огня и удержание автомата (пулемета) на цели. Автоматический огонь является основным видом огня. Он ведется короткими (до 5 выстрелов) и длинными (для автомата до 10, из пулемета до 15 выстрелов) очередями. Ø Для прекращения стрельбы необходимо отпустить спусковой крючок и поставить оружие на предохранитель. Ø Для разряжания оружия необходимо отделить магазин, снять автомат (пулемет) с предохранителя, медленно отвести затворную раму назад, извлечь патрон из патронника и отпустить затворную раму. После этого спустить курок с боевого взвода и поставить оружие на предохранитель.

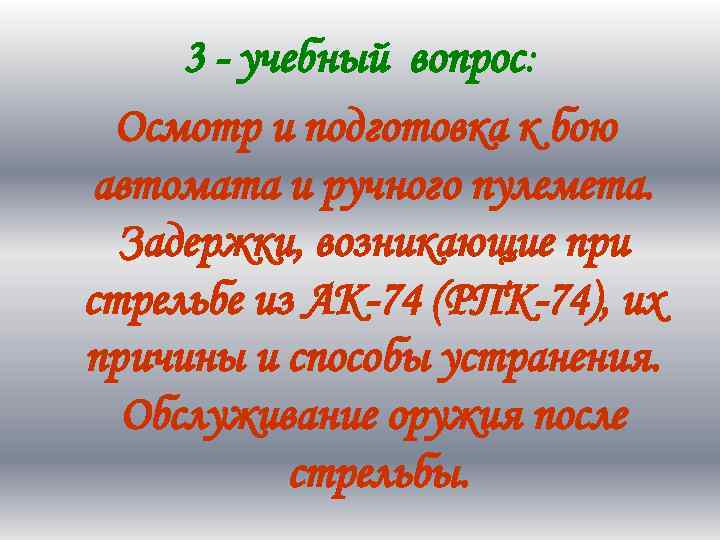

3 - учебный вопрос: Осмотр и подготовка к бою автомата и ручного пулемета. Задержки, возникающие при стрельбе из АК-74 (РПК-74), их причины и способы устранения. Обслуживание оружия после стрельбы.

Характерными неисправностями, 36 нарушающими нормальный бой автомата, пулемета могут быть: Ø мушка сбита или погнута, сместилась в сторону, вверх или вниз — пули будут отклоняться в сторону, противоположную перемещению вершины мушки; Ø прицельная планка погнута или перекошена—пули будут отклоняться в сторону перемещения прорези гривки прицельной планки; Ø ствол погнут — пули будут отклоняться в сторону изгиба дульной части ствола; Ø забоины на дульном срезе ствола, потёртость канала ствола (особенно в дульной части), изношенность и округление углов полей нарезов, раковины, качание прицельной планки, мушки, приклада—все это увеличивает рассеивание пуль.

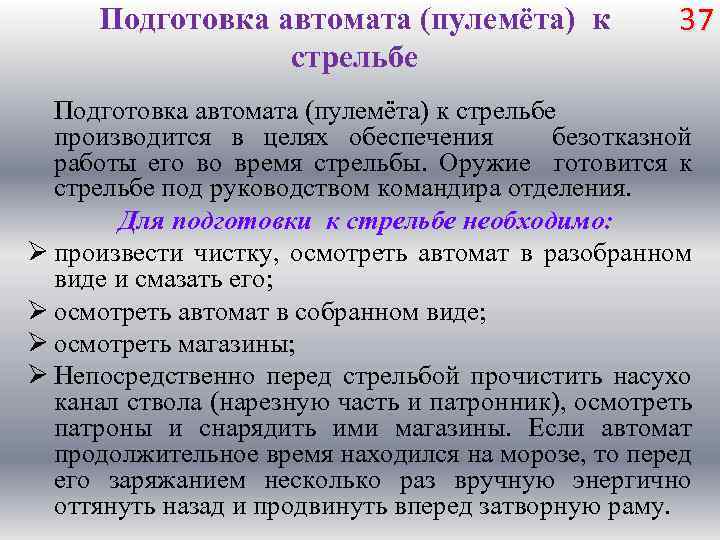

Подготовка автомата (пулемёта) к стрельбе 37 Подготовка автомата (пулемёта) к стрельбе производится в целях обеспечения безотказной работы его во время стрельбы. Оружие готовится к стрельбе под руководством командира отделения. Для подготовки к стрельбе необходимо: Ø произвести чистку, осмотреть автомат в разобранном виде и смазать его; Ø осмотреть автомат в собранном виде; Ø осмотреть магазины; Ø Непосредственно перед стрельбой прочистить насухо канал ствола (нарезную часть и патронник), осмотреть патроны и снарядить ими магазины. Если автомат продолжительное время находился на морозе, то перед его заряжанием несколько раз вручную энергично оттянуть назад и продвинуть вперед затворную раму.

Задержки при стрельбе из АК 74 (РПК 74) 38 и способы их устранения Задержка Причины Способы устранения Неподача патрона. 1. Загрязнение или неисправность Перезарядить автомат (пулемет) и магазина. продолжать стрельбу. При Затвор в переднем положении, но повторении задержки заменить выстрела не произошло в патроннике нет патрона. 2. Неисправность защелки магазин. Отправить автомат (пулемет) в магазина. ремонтную мастерскую. Утыкание патрона. Патрон пулей уперся в казенный срез ствола, подвижные части остановились в среднем положении. Неизвлечение гильзы. Гильза в патроннике, очередной патрон упирается в нее пулей, подвижные части остановились в среднем положении. Неисправность магазина. Удерживая рукоятку затворной рамы, удалить уткнувшийся патрон и продолжать стрельбу. При повторении задержки заменить магазин. 1. Грязный патрон или загрязнение Отделить ударник от затвора и патронника. прочистить отверстие в затворе под 2. Загрязнение или неисправность ударником. выбрасывателя или его пружины.

39 Осечка Затвор в переднем положении, патрон в патроннике, курок спущен выстрела не произошло. 1. Неисправность патрона. 2. Неисправность ударно спускового механизма; загрязнение или застывание смазки (отсутствует или малый накол бойка на капсюле). 3. Заклинивание ударника в затворе. Прихват или неотражение гильзы. Гильза не выброшена из ствольной коробки, а осталась в ней впереди затвора или дослана затвором обратно в патронник. 1. Загрязнение трущихся частей, Отвести рукоятку затворной рамы газовых путей или патронника. назад и, удерживая ее в заднем 2. Загрязнение или неисправность положении, отделить магазин и выбрасывателя. извлечь уткнувшийся патрон. Извлечь затвором или шомполом гильзу из патронника. Продолжать стрельбу. При повторении задержки прочистить патронник и патроны. Осмотреть и очистить от грязи выбрасыватель и продолжать стрельбу. При неисправности выбрасывателя автомат (пулемет) отправить в ремонтную мастерскую. Недоход затворной рамы в переднее положение Поломка возвратной пружины. Перезарядить автомат (пулемет) и продолжать стрельбу. При повторении задержки осмотреть и прочистить ударник и ударно спусковой механизм; при поломке или износе ударно спускового механизма автомат (пулемет) отправить в ремонтную мастерскую. Отвести рукоятку затворной рамы назад, выбросить гильзу и продолжать стрельбу. При повторении задержки прочистить газовые пути, трущиеся части и патронник; трущиеся части смазать. При неисправности выбрасывателя автомат (пулемет) отправить в ремонтную мастерскую. Заменить пружину (в боевой обстановке переднюю часть пружины повернуть заправленным концом назад и продолжать стрельбу).

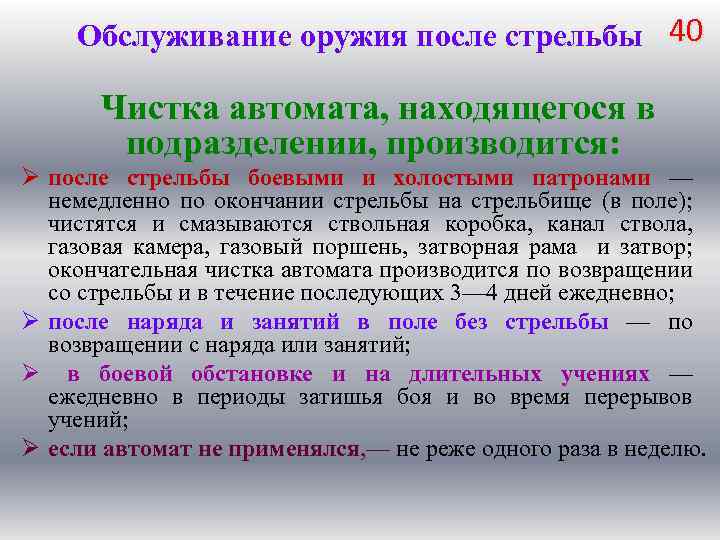

Обслуживание оружия после стрельбы 40 Чистка автомата, находящегося в подразделении, производится: Ø после стрельбы боевыми и холостыми патронами — немедленно по окончании стрельбы на стрельбище (в поле); чистятся и смазываются ствольная коробка, канал ствола, газовая камера, газовый поршень, затворная рама и затвор; окончательная чистка автомата производится по возвращении со стрельбы и в течение последующих 3— 4 дней ежедневно; Ø после наряда и занятий в поле без стрельбы — по возвращении с наряда или занятий; Ø в боевой обстановке и на длительных учениях — ежедневно в периоды затишья боя и во время перерывов учений; Ø если автомат не применялся, — не реже одного раза в неделю.

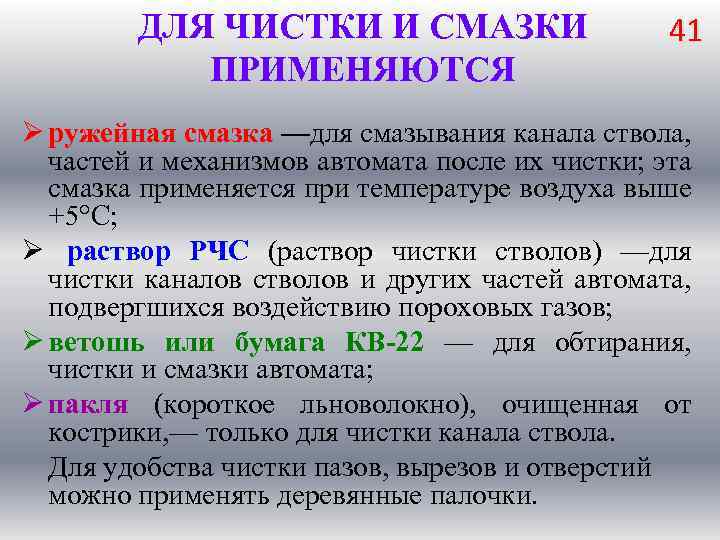

ДЛЯ ЧИСТКИ И СМАЗКИ ПРИМЕНЯЮТСЯ 41 Ø ружейная смазка —для смазывания канала ствола, частей и механизмов автомата после их чистки; эта смазка применяется при температуре воздуха выше +5°С; Ø раствор РЧС (раствор чистки стволов) —для чистки каналов стволов и других частей автомата, подвергшихся воздействию пороховых газов; Ø ветошь или бумага КВ 22 — для обтирания, чистки и смазки автомата; Ø пакля (короткое льноволокно), очищенная от кострики, — только для чистки канала ствола. Для удобства чистки пазов, вырезов и отверстий можно применять деревянные палочки.

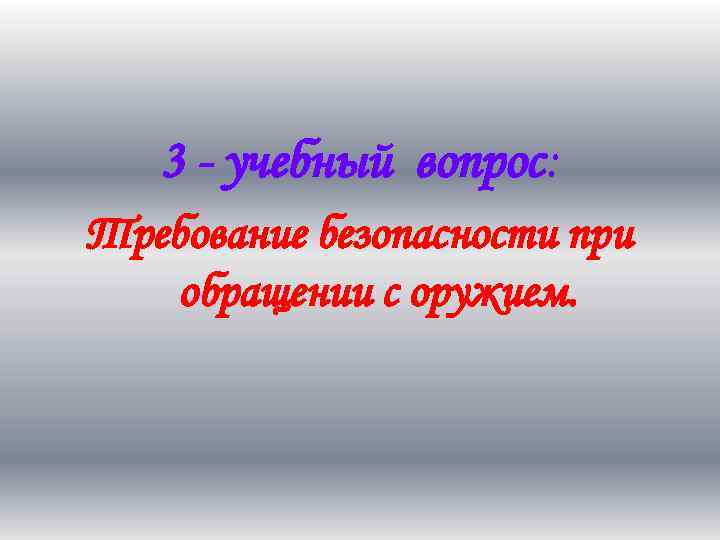

3 - учебный вопрос: Требование безопасности при обращении с оружием.

43 Требование безопасности при обращении с оружием 1. Безопасность при стрельбе обеспечивается чёткой организацией стрельб, точным соблюдением Курса стрельб, установленных правил и требований безопасности, высокой дисциплинированностью всех военнослужащих. На каждом объекте, на котором проводятся стрельбы, с учётом его особенностей и местных условий разрабатывается инструкция по требованиям безопасности, которую должен знать личный состав подразделений, выведенных на стрельбу. Личный состав, не усвоивший меры безопасности, к стрельбе и обслуживанию стрельбы не допускается. 2. Каждый военнослужащий должен точно выполнять меры безопасности при стрельбе. Командиры частей и подразделений несут полную ответственность за точное соблюдение подчиненным им личным составом требований мер безопасности. 3. Перед стрельбой мишенное поле должно быть осмотрено и с его территории должны быть удалены люди, животные и транспорт. Передвижения на объекте стрельбы разрешаются только по дорогам и в районах, которые указаны начальником учебного центра.

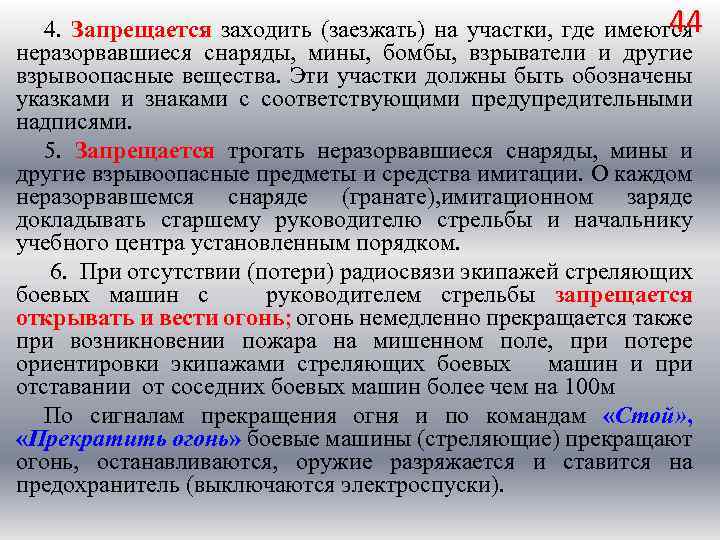

44 4. Запрещается заходить (заезжать) на участки, где имеются неразорвавшиеся снаряды, мины, бомбы, взрыватели и другие взрывоопасные вещества. Эти участки должны быть обозначены указками и знаками с соответствующими предупредительными надписями. 5. Запрещается трогать неразорвавшиеся снаряды, мины и другие взрывоопасные предметы и средства имитации. О каждом неразорвавшемся снаряде (гранате), имитационном заряде докладывать старшему руководителю стрельбы и начальнику учебного центра установленным порядком. 6. При отсутствии (потери) радиосвязи экипажей стреляющих боевых машин с руководителем стрельбы запрещается открывать и вести огонь; огонь немедленно прекращается также при возникновении пожара на мишенном поле, при потере ориентировки экипажами стреляющих боевых машин и при отставании от соседних боевых машин более чем на 100 м По сигналам прекращения огня и по командам «Стой» , «Прекратить огонь» боевые машины (стреляющие) прекращают огонь, останавливаются, оружие разряжается и ставится на предохранитель (выключаются электроспуски).

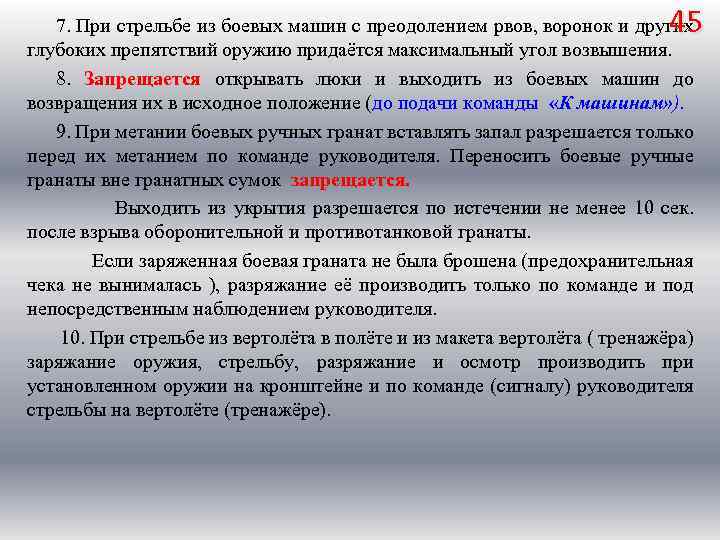

45 7. При стрельбе из боевых машин с преодолением рвов, воронок и других глубоких препятствий оружию придаётся максимальный угол возвышения. 8. Запрещается открывать люки и выходить из боевых машин до возвращения их в исходное положение (до подачи команды «К машинам» ). 9. При метании боевых ручных гранат вставлять запал разрешается только перед их метанием по команде руководителя. Переносить боевые ручные гранаты вне гранатных сумок запрещается. Выходить из укрытия разрешается по истечении не менее 10 сек. после взрыва оборонительной и противотанковой гранаты. Если заряженная боевая граната не была брошена (предохранительная чека не вынималась ), разряжание её производить только по команде и под непосредственным наблюдением руководителя. 10. При стрельбе из вертолёта в полёте и из макета вертолёта ( тренажёра) заряжание оружия, стрельбу, разряжание и осмотр производить при установленном оружии на кронштейне и по команде (сигналу) руководителя стрельбы на вертолёте (тренажёре).
