Национальный исследовательский Томский политехнический университет РАСШИРЕНИЕ РЕЗЕРВУАРНОГО ПАРКА

Национальный исследовательский Томский политехнический университет РАСШИРЕНИЕ РЕЗЕРВУАРНОГО ПАРКА ЮРУБЧЕНО-ТОХОМСКОГО МЕСТОРОЖДЕНИЯ Иваненко Анна Викторовна кафедра «Транспорта и хранения нефти» Научный руководитель: ассистент Пашкова А. С. ВЫПУСКНАЯ АТТЕСТАЦИОННАЯ РАБОТА НА ПРАВО ВЕДЕНИЯ ПРОФЕССИОНАЛЬНОЙ ДЕЯТЕЛЬНОСТИ, 1 марта 2012 г, Томск, Россия

ОБЗОРНАЯ КАРТА РАСПОЛОЖЕНИЯ ЮРУБЧЕНО-ТОХОМСКОГО МЕСТОРОЖДЕНИЯ Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия 2 ИВАНЕНКО А. В.

ЦЕЛЬ РАБОТЫ: 3 Ø выполнить расширение резервуарного парка установки подготовки нефти ЮТМ; Ø подобрать и рассчитать минимальный объем необходимого оборудования; Ø разработать 3 D модель обвязки резервуарного парка Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.

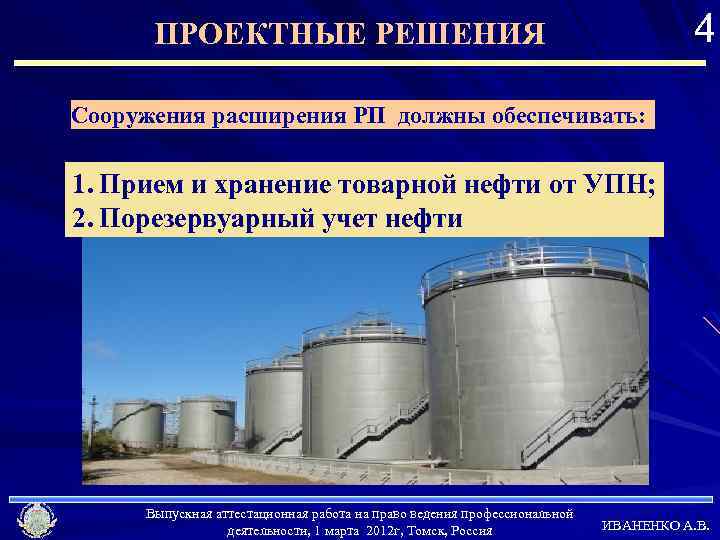

4 ПРОЕКТНЫЕ РЕШЕНИЯ Сооружения расширения РП должны обеспечивать: 1. Прием и хранение товарной нефти от УПН; 2. Порезервуарный учет нефти Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.

ПРИНЦИПИАЛЬНАЯ СХЕМА РАСШИРЕНИЯ РП Р-4 Р-5 Р-6 Емкость ЕП Нефть Газ, пары нефти Дренаж УПН ЮТМ Резервуары нефти РВС-5000 3 шт. УУЛФ Насосная внутрипарковой и внешней перекачки нефти 5 Существующий РП ГНПС Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.

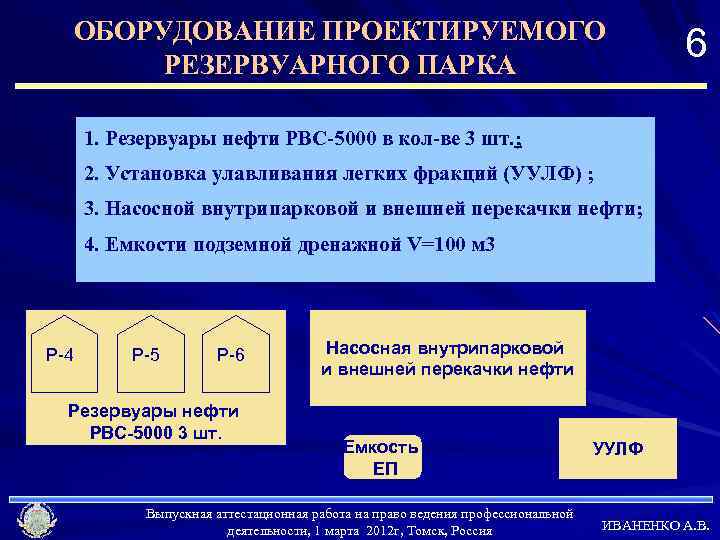

ОБОРУДОВАНИЕ ПРОЕКТИРУЕМОГО РЕЗЕРВУАРНОГО ПАРКА 6 1. Резервуары нефти РВС-5000 в кол-ве 3 шт. ; 2. Установка улавливания легких фракций (УУЛФ) ; 3. Насосной внутрипарковой и внешней перекачки нефти; 4. Емкости подземной дренажной V=100 м 3 Р-4 Р-5 Р-6 Резервуары нефти РВС-5000 3 шт. Насосная внутрипарковой и внешней перекачки нефти Емкость ЕП Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия УУЛФ ИВАНЕНКО А. В.

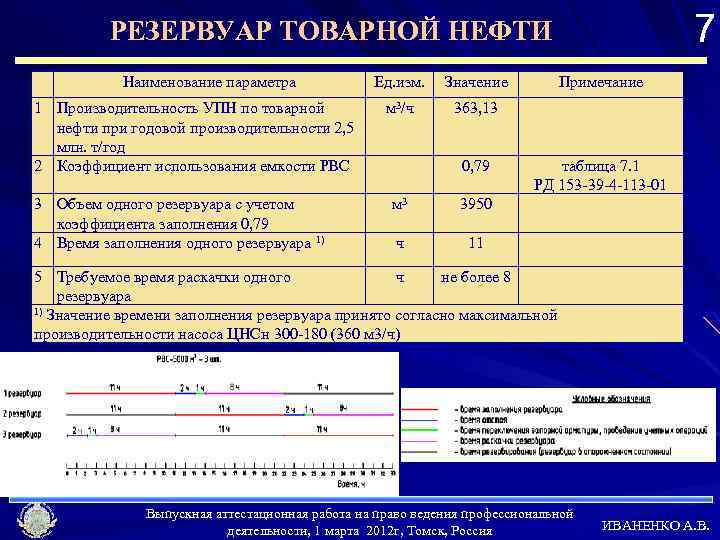

7 РЕЗЕРВУАР ТОВАРНОЙ НЕФТИ Наименование параметра 1 Производительность УПН по товарной нефти при годовой производительности 2, 5 млн. т/год 2 Коэффициент использования емкости РВС 3 Объем одного резервуара с учетом коэффициента заполнения 0, 79 4 Время заполнения одного резервуара 1) Ед. изм. Значение м 3/ч 363, 13 0, 79 м 3 таблица 7. 1 РД 153 -39 -4 -113 -01 3950 ч Примечание 11 5 Требуемое время раскачки одного ч не более 8 резервуара 1) Значение времени заполнения резервуара принято согласно максимальной производительности насоса ЦНСн 300 -180 (360 м 3/ч) Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.

РЕЗЕРВУАР ТОВАРНОЙ НЕФТИ Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия 8 ИВАНЕНКО А. В.

9 РЕЗЕРВУАР ТОВАРНОЙ НЕФТИ 3 D_модель проектируемого резервуарного парка Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.

УСТАНОВКА УЛАВЛИВАНИЯ ЛЕГКИХ ФРАКЦИЙ (УУЛФ) 10 Установка улавливания легких фракций (УУЛФ) предназначена для сбора паров нефти из резервуаров Р-4, 5, 6, компримирования и подачи газа в трубопровод после первой ступени УПН, а также для предотвращения срабатывания дыхательных клапанов резервуаров Р-4, 5, 6 на «вдох» и «выдох» . В состав установки входят: - блок компрессорный (БК) с аппаратом воздушного охлаждения газа, установленным снаружи блока; - блок системы контроля и автоматизированного управления (БСКУ) Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.

УУЛФ. РЕЖИМЫ РАБОТЫ 11 СКУ Р-4 Р-5 Р-6 УУЛФ УПН ЮТМ «Отбор газа» - 900 -1000 Па «Ожидание» - 300 -900 Па «Подпитка» - до 300 Па «Нормальный останов» «Аварийный останов» Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.

НАСОСНАЯ ВНУТРИПАРКОВОЙ И ВНЕШНЕЙ ПЕРЕКАЧКИ НЕФТИ 12 Блочная насосная внутрипарковой и внешней перекачки полной заводской готовности в составе: - насосы перекачки типа ЦНСн 500 -160, 2 шт. ; - насосы перекачки типа ЦНСн 300 -180, 2 шт; - трубопроводная обвязка насосов. Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.

НАСОСНАЯ ВНУТРИПАРКОВОЙ И ВНЕШНЕЙ ПЕРЕКАЧКИ НЕФТИ Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия 13 ИВАНЕНКО А. В.

ЕМКОСТЬ ПОДЗЕМНАЯ ДРЕНАЖНАЯ 14 Емкость предназначена для приема остатков нефти из резервуаров Р-4, 5, 6, сбора дренажа от насосной, приема дренажа от технологического блока БК с последующей их откачкой в автоцистерну, либо на вход резервуаров Р-4, 5, 6. Емкость оборудуется электронасосным агрегатом НЦСГ-Е-20 -150 -П 4, 6*-А-УХЛ 2 ЕП 100 -3200 -1600 -3 Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.

15 РАСЧЕТНАЯ ЧАСТЬ Кавитационный запас насоса Z – потеря давления во всасывающем трубопроводе составляет (расчет гидравлических потерь на HYSYS) = 9, 757 к. Па; h - высота взлива, h=330, 85+1+0, 5 -321, 97=10, 38 м Давление насыщенных паров товарной нефти Рн. п. =66700 Па Допустимый кавитационный запас насосов ЦНСн 500 -160 – 5 м 5 м < 13. 3 м - условие выполняется Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.

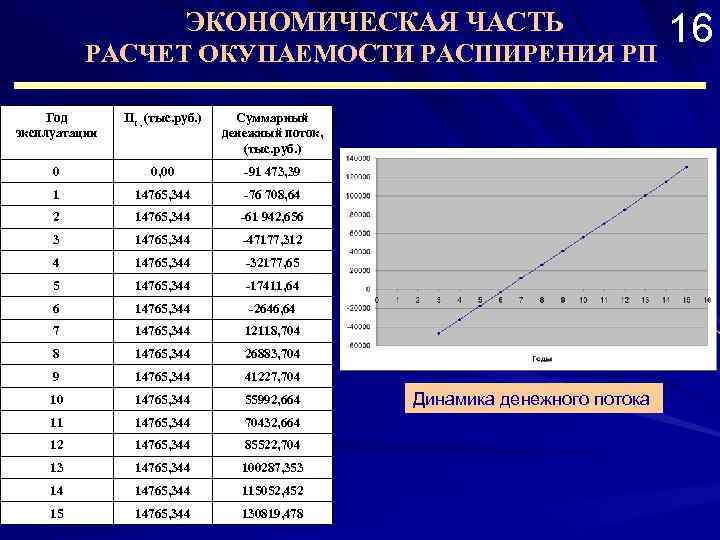

ЭКОНОМИЧЕСКАЯ ЧАСТЬ 16 РАСЧЕТ ОКУПАЕМОСТИ РАСШИРЕНИЯ РП Год эксплуатации Пt , (тыс. руб. ) Суммарный денежный поток, (тыс. руб. ) 0 0, 00 -91 473, 39 1 14765, 344 -76 708, 64 2 14765, 344 -61 942, 656 3 14765, 344 -47177, 312 4 14765, 344 -32177, 65 5 14765, 344 -17411, 64 6 14765, 344 -2646, 64 7 14765, 344 12118, 704 8 14765, 344 26883, 704 9 14765, 344 41227, 704 10 14765, 344 55992, 664 11 14765, 344 70432, 664 12 14765, 344 85522, 704 13 14765, 344 100287, 353 14 14765, 344 115052, 452 15 14765, 344 130819, 478 Динамика денежного потока

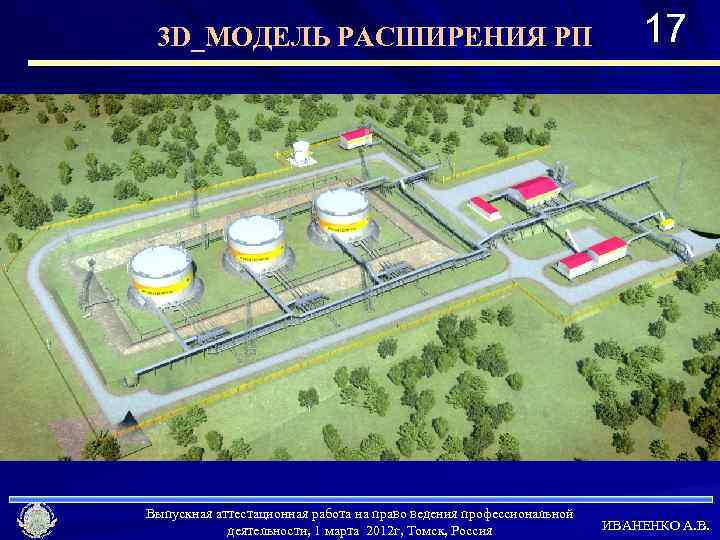

3 D_МОДЕЛЬ РАСШИРЕНИЯ РП Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия 17 ИВАНЕНКО А. В.

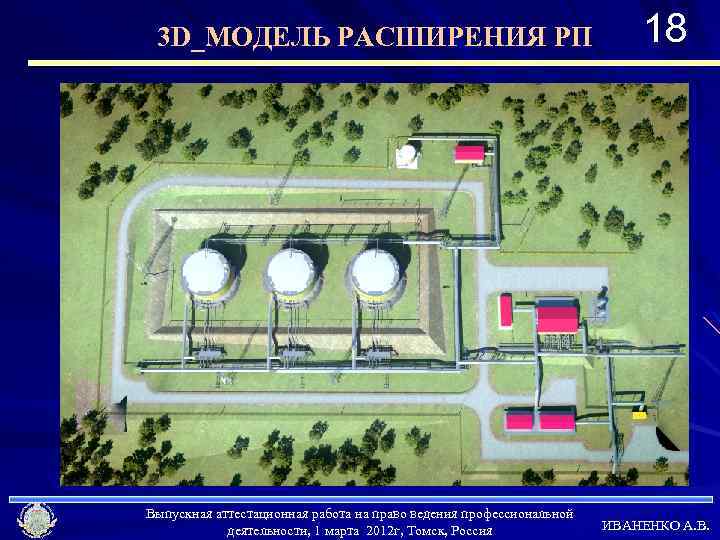

3 D_МОДЕЛЬ РАСШИРЕНИЯ РП Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия 18 ИВАНЕНКО А. В.

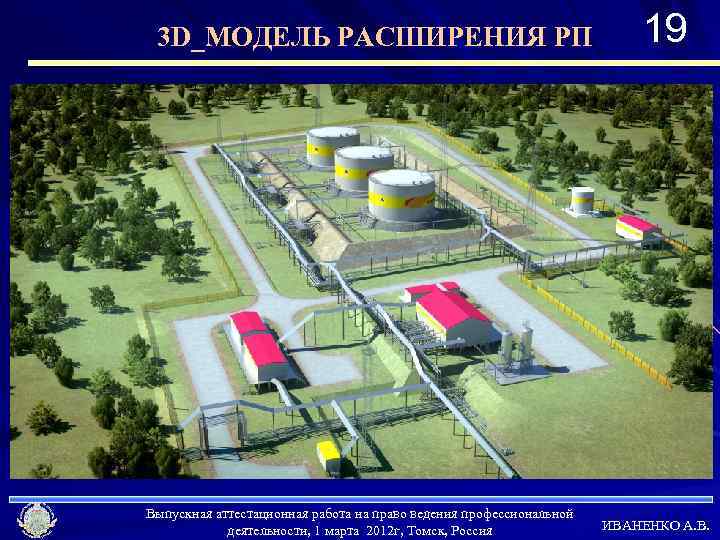

3 D_МОДЕЛЬ РАСШИРЕНИЯ РП Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия 19 ИВАНЕНКО А. В.

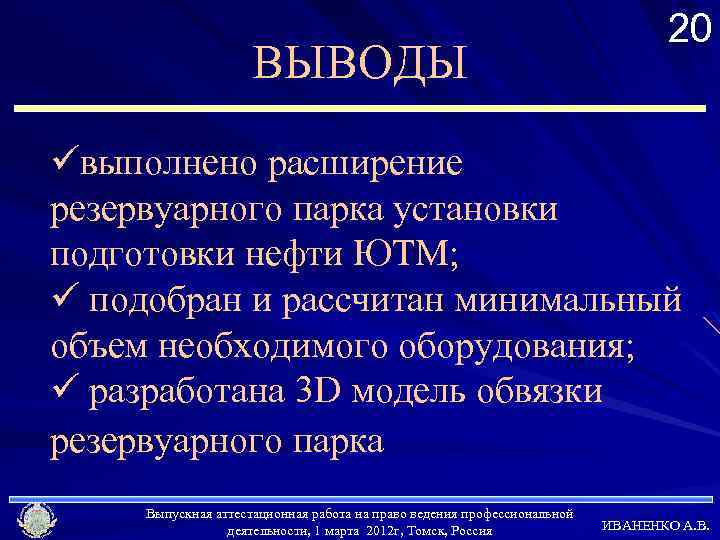

ВЫВОДЫ 20 üвыполнено расширение резервуарного парка установки подготовки нефти ЮТМ; ü подобран и рассчитан минимальный объем необходимого оборудования; ü разработана 3 D модель обвязки резервуарного парка Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.

Национальный исследовательский Томский политехнический университет СПАСИБО за внимание! Иваненко Анна Викторовна кафедра «Транспорта и хранения нефти» Научный руководитель: ассистент Пашкова А. С. Выпускная аттестационная работа на право ведения профессиональной деятельности, 1 марта 2012 г, Томск, Россия ИВАНЕНКО А. В.
