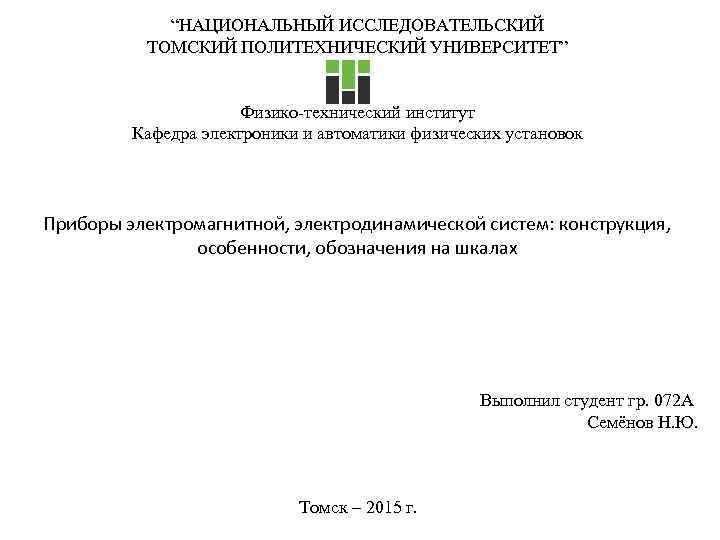

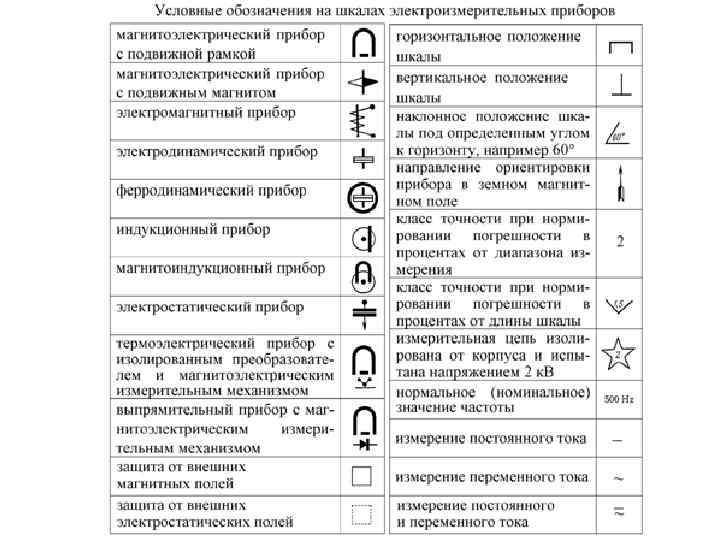

“НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ” Физико-технический институт Кафедра электроники и автоматики физических установок Приборы электромагнитной, электродинамической систем: конструкция, особенности, обозначения на шкалах Выполнил студент гр. 072 А Семёнов Н. Ю. Томск – 2015 г.

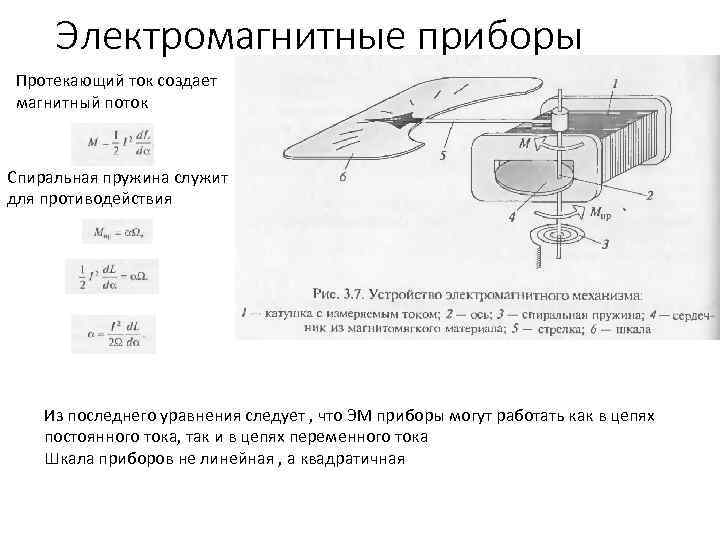

Электромагнитные приборы Протекающий ток создает магнитный поток Спиральная пружина служит для противодействия Из последнего уравнения следует , что ЭМ приборы могут работать как в цепях постоянного тока, так и в цепях переменного тока Шкала приборов не линейная , а квадратичная
В основе амперметра лежит катушка, состоящая из нескольких секций , переключение которых позволяет менять пределы измерения

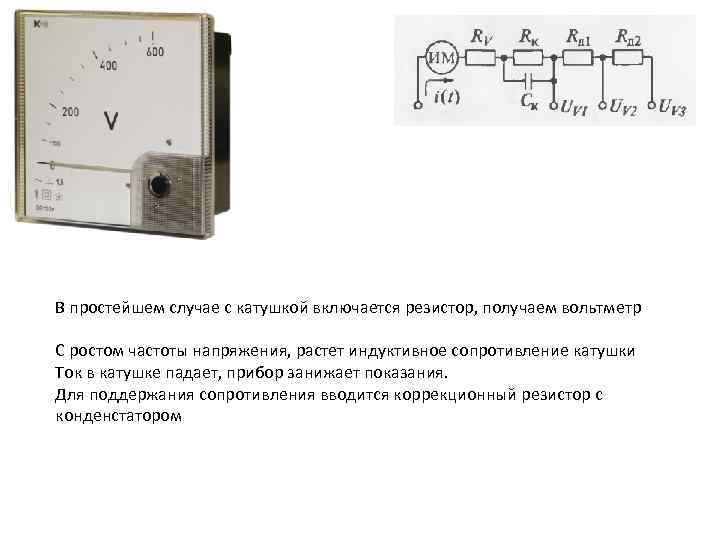

В простейшем случае с катушкой включается резистор, получаем вольтметр С ростом частоты напряжения, растет индуктивное сопротивление катушки Ток в катушке падает, прибор занижает показания. Для поддержания сопротивления вводится коррекционный резистор с конденстатором
Достоинства электромагнитных приборов • возможность использования на постоянном и на переменном токе • простота конструкции и дешевизна • надежность в эксплуатации • широкий диапазон пределов измерений • способность выдерживать большие перегрузки • реагируют на сигнал независимо от его формы Недостатки электромагнитных приборов • большое собственное потребление энергии • малая чувствительность • сильное влияние внешних магнитных полей • нелинейность шкалы

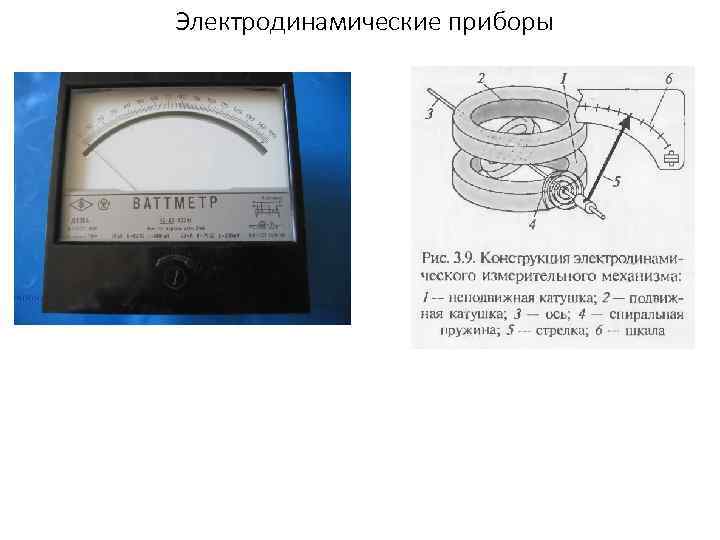

Электродинамические приборы
Достоинства электродинамических приборов • возможность использования на постоянном и на переменном токе • высокая точность Недостатки электродинамических приборов • большое собственное потребление энергии • малая чувствительность • сильное влияние внешних магнитных полей • нелинейность шкалы • Ограниченный частотный диапазон (1 -5 к. Гц)

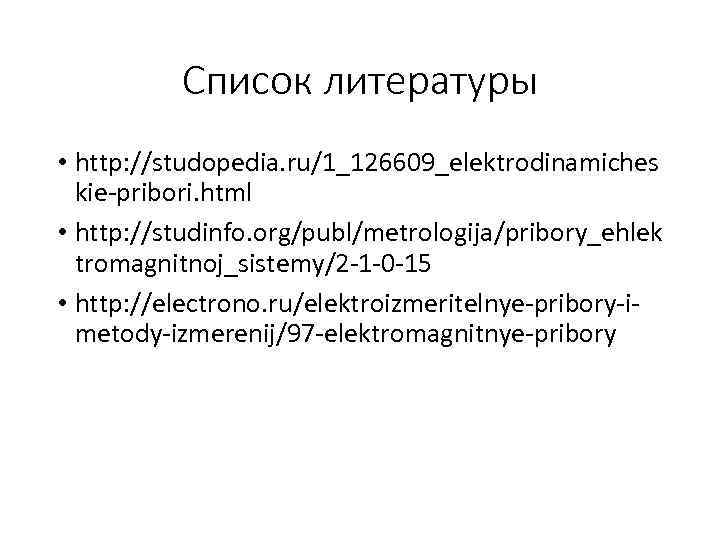

Список литературы • http: //studopedia. ru/1_126609_elektrodinamiches kie-pribori. html • http: //studinfo. org/publ/metrologija/pribory_ehlek tromagnitnoj_sistemy/2 -1 -0 -15 • http: //electrono. ru/elektroizmeritelnye-pribory-imetody-izmerenij/97 -elektromagnitnye-pribory
