НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ «МИСи. С» Кафедра Техносферной безопасности АНАЛИЗ УРОВНЯ ПРОИЗВОДСТВЕННОЙ БЕЗОПАСНОСТИ МЕТАЛЛУРГИЧЕСКОГО ОБОРУДОВАНИЯ (НА ПРИМЕРЕ ДОМЕННОГО ЦЕХА № 1 ОАО «НЛМК» ) Е. П. Потоцкий, Д. А. Легостаев 1

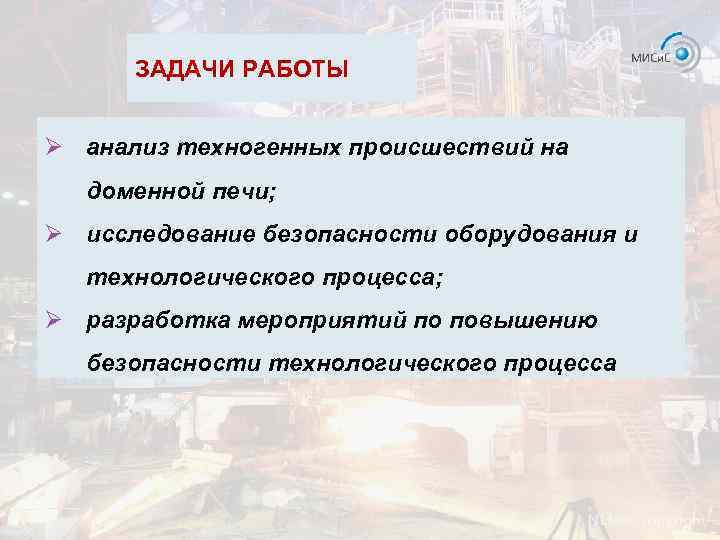

ЗАДАЧИ РАБОТЫ Ø анализ техногенных происшествий на доменной печи; Ø исследование безопасности оборудования и технологического процесса; Ø разработка мероприятий по повышению безопасности технологического процесса

КОНСТРУКЦИЯ ДОМЕННОЙ ПЕЧИ Объект анализа: кожух доменной печи

КОНСТРУКЦИЯ ДОМЕННОЙ ПЕЧИ ЗАСЫПНОЙ АППАРАТ 1 – большой конус; 2 – воронка (чаша); 3 – штанга; 4 – малый конус; 5 – полая трубчатая штанга; 6 – приемная воронка; 7 – скип; 8 – рельсы наклонного моста; 9 – наклонный мост; 10 – воронка.

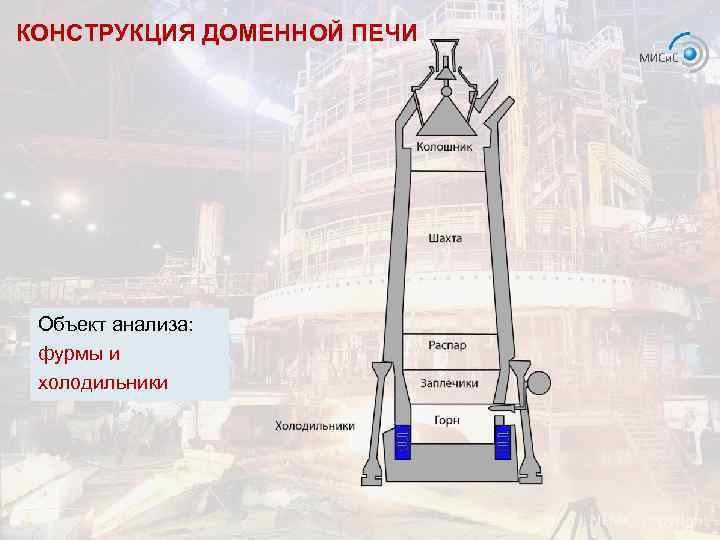

КОНСТРУКЦИЯ ДОМЕННОЙ ПЕЧИ Объект анализа: фурмы и холодильники

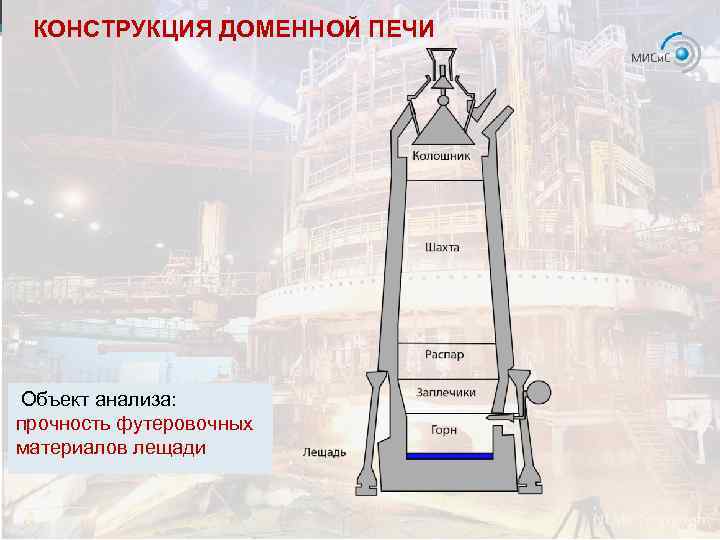

КОНСТРУКЦИЯ ДОМЕННОЙ ПЕЧИ Объект анализа: прочность футеровочных материалов лещади

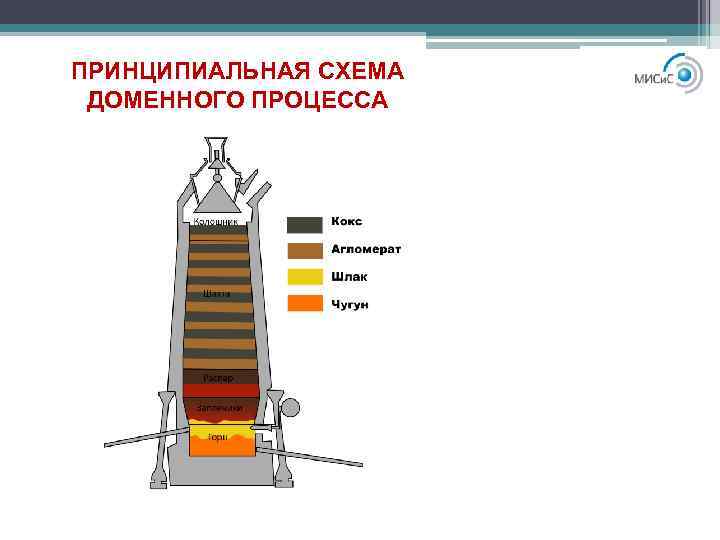

ПРИНЦИПИАЛЬНАЯ СХЕМА ДОМЕННОГО ПРОЦЕССА

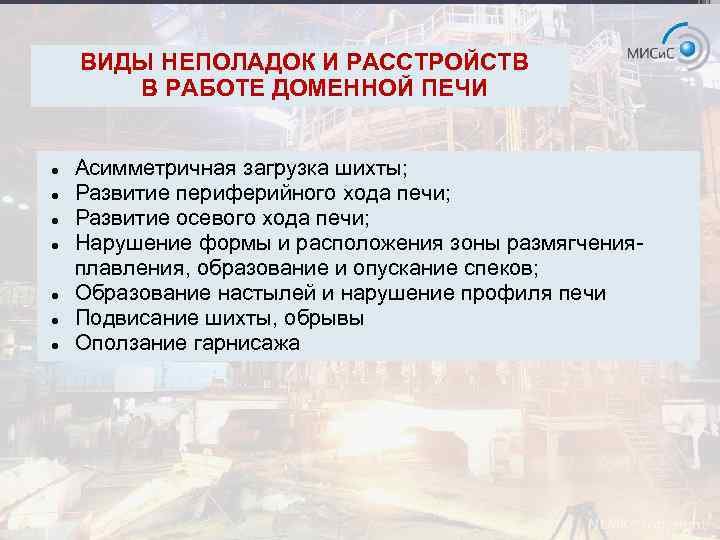

ВИДЫ НЕПОЛАДОК И РАССТРОЙСТВ В РАБОТЕ ДОМЕННОЙ ПЕЧИ Асимметричная загрузка шихты; Развитие периферийного хода печи; Развитие осевого хода печи; Нарушение формы и расположения зоны размягченияплавления, образование и опускание спеков; Образование настылей и нарушение профиля печи Подвисание шихты, обрывы Оползание гарнисажа

МЕТОДЫ АНАЛИЗА РИСКА АВАРИЙ АНАЛИЗ ВИДОВ И ПОСЛЕДСТВИЙ ОТКАЗОВ

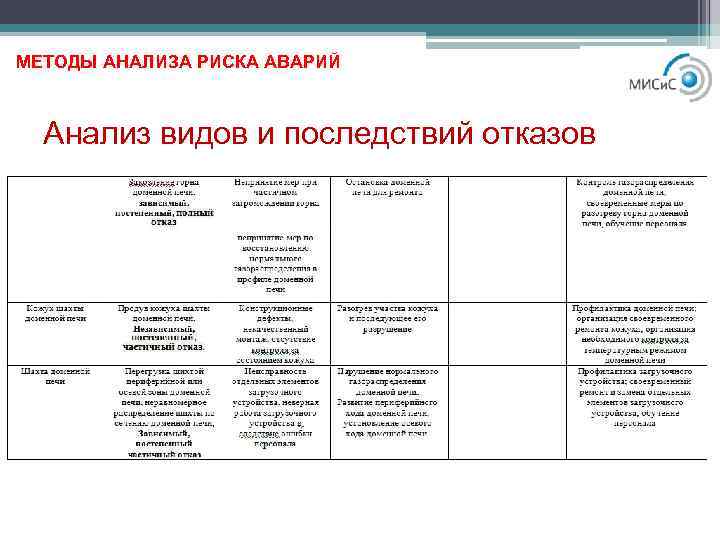

МЕТОДЫ АНАЛИЗА РИСКА АВАРИЙ Анализ видов и последствий отказов

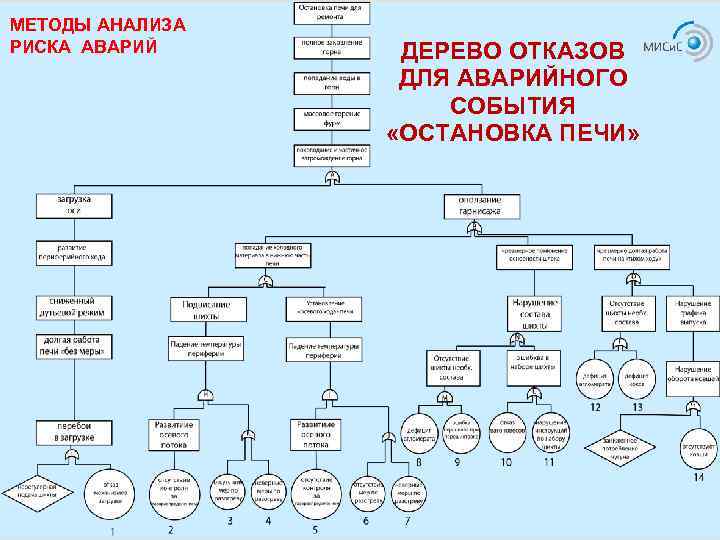

МЕТОДЫ АНАЛИЗА РИСКА АВАРИЙ ДЕРЕВО ОТКАЗОВ ДЛЯ АВАРИЙНОГО СОБЫТИЯ «ОСТАНОВКА ПЕЧИ»

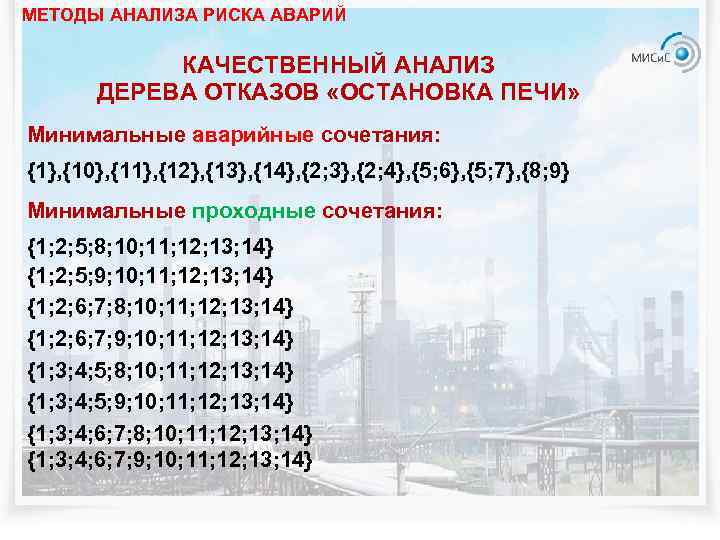

МЕТОДЫ АНАЛИЗА РИСКА АВАРИЙ КАЧЕСТВЕННЫЙ АНАЛИЗ ДЕРЕВА ОТКАЗОВ «ОСТАНОВКА ПЕЧИ» Минимальные аварийные сочетания: {1}, {10}, {11}, {12}, {13}, {14}, {2; 3}, {2; 4}, {5; 6}, {5; 7}, {8; 9} Минимальные проходные сочетания: {1; 2; 5; 8; 10; 11; 12; 13; 14} {1; 2; 5; 9; 10; 11; 12; 13; 14} {1; 2; 6; 7; 8; 10; 11; 12; 13; 14} {1; 2; 6; 7; 9; 10; 11; 12; 13; 14} {1; 3; 4; 5; 8; 10; 11; 12; 13; 14} {1; 3; 4; 5; 9; 10; 11; 12; 13; 14} {1; 3; 4; 6; 7; 8; 10; 11; 12; 13; 14} {1; 3; 4; 6; 7; 9; 10; 11; 12; 13; 14}

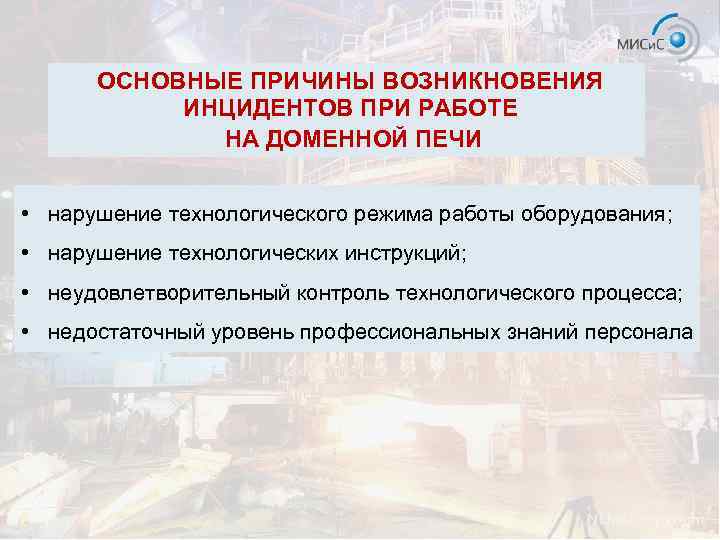

ОСНОВНЫЕ ПРИЧИНЫ ВОЗНИКНОВЕНИЯ ИНЦИДЕНТОВ ПРИ РАБОТЕ НА ДОМЕННОЙ ПЕЧИ • нарушение технологического режима работы оборудования; • нарушение технологических инструкций; • неудовлетворительный контроль технологического процесса; • недостаточный уровень профессиональных знаний персонала

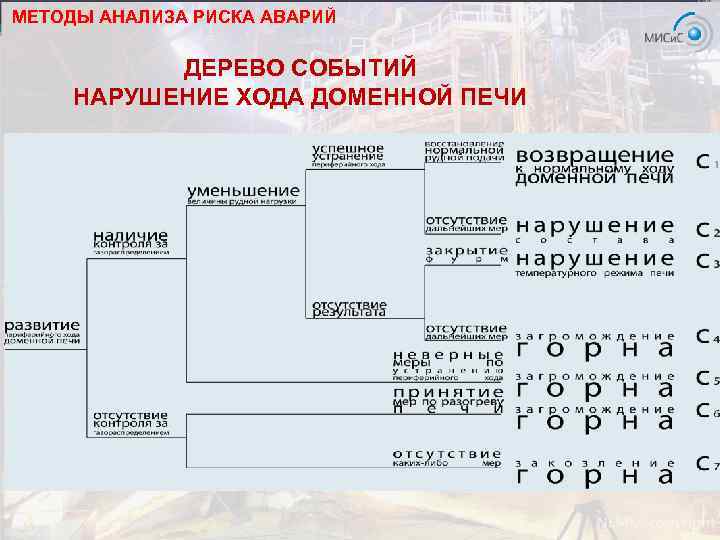

МЕТОДЫ АНАЛИЗА РИСКА АВАРИЙ ДЕРЕВО СОБЫТИЙ НАРУШЕНИЕ ХОДА ДОМЕННОЙ ПЕЧИ

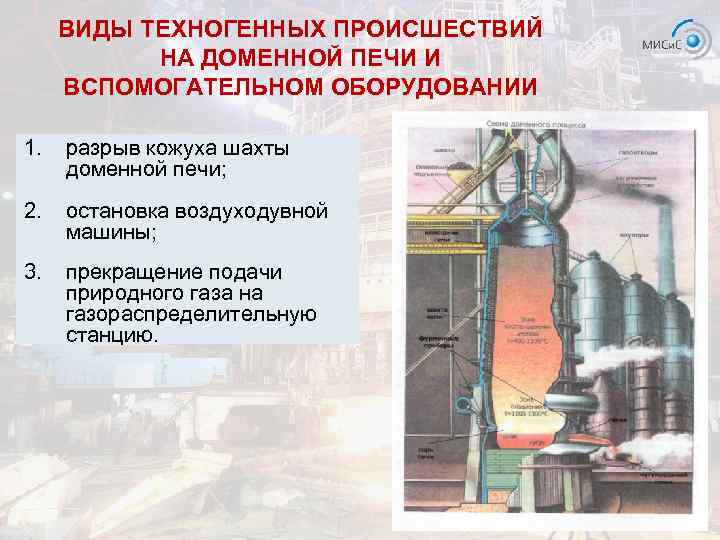

ВИДЫ ТЕХНОГЕННЫХ ПРОИСШЕСТВИЙ НА ДОМЕННОЙ ПЕЧИ И ВСПОМОГАТЕЛЬНОМ ОБОРУДОВАНИИ 1. разрыв кожуха шахты доменной печи; 2. остановка воздуходувной машины; 3. прекращение подачи природного газа на газораспределительную станцию.

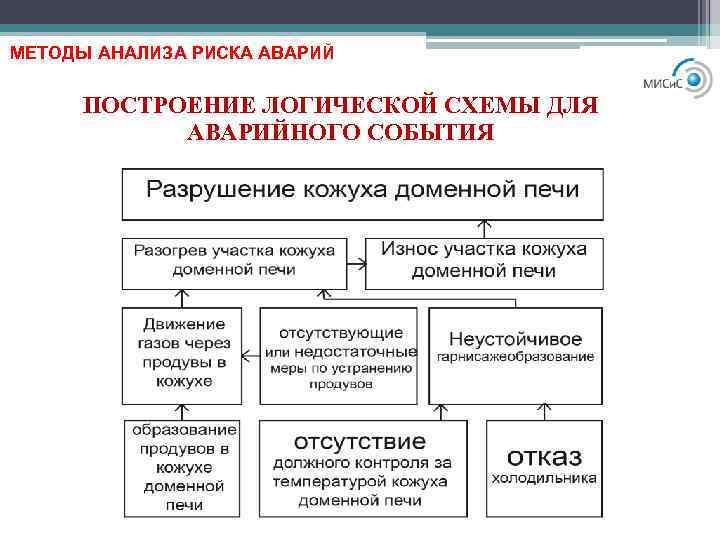

МЕТОДЫ АНАЛИЗА РИСКА АВАРИЙ ПОСТРОЕНИЕ ЛОГИЧЕСКОЙ СХЕМЫ ДЛЯ АВАРИЙНОГО СОБЫТИЯ

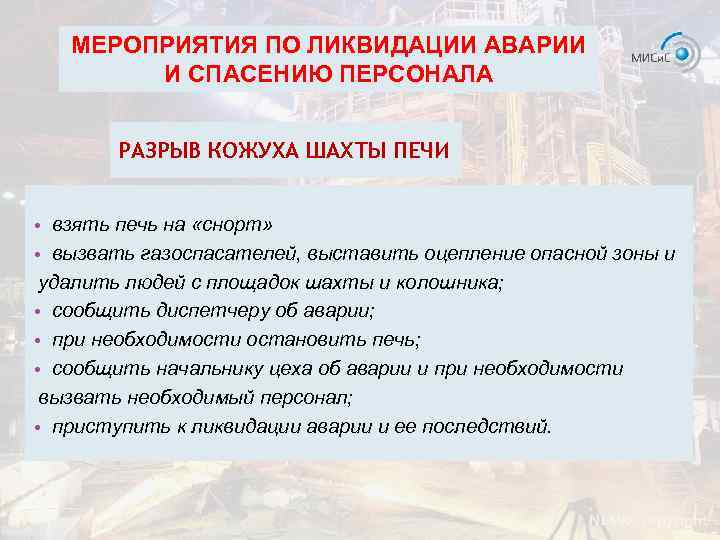

МЕРОПРИЯТИЯ ПО ЛИКВИДАЦИИ АВАРИИ И СПАСЕНИЮ ПЕРСОНАЛА РАЗРЫВ КОЖУХА ШАХТЫ ПЕЧИ • взять печь на «снорт» • вызвать газоспасателей, выставить оцепление опасной зоны и удалить людей с площадок шахты и колошника; • сообщить диспетчеру об аварии; • при необходимости остановить печь; • сообщить начальнику цеха об аварии и при необходимости вызвать необходимый персонал; • приступить к ликвидации аварии и ее последствий.

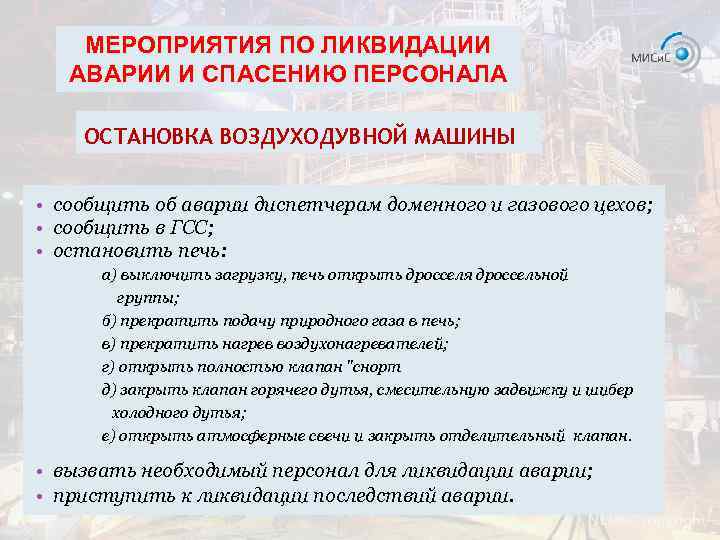

МЕРОПРИЯТИЯ ПО ЛИКВИДАЦИИ АВАРИИ И СПАСЕНИЮ ПЕРСОНАЛА ОСТАНОВКА ВОЗДУХОДУВНОЙ МАШИНЫ • сообщить об аварии диспетчерам доменного и газового цехов; • сообщить в ГСС; • остановить печь: а) выключить загрузку, печь открыть дросселя дроссельной группы; б) прекратить подачу природного газа в печь; в) прекратить нагрев воздухонагревателей; г) открыть полностью клапан "снорт д) закрыть клапан горячего дутья, смесительную задвижку и шибер холодного дутья; е) открыть атмосферные свечи и закрыть отделительный клапан. • вызвать необходимый персонал для ликвидации аварии; • приступить к ликвидации последствий аварии.

МЕРОПРИЯТИЯ ПО ЛИКВИДАЦИИ АВАРИИ И СПАСЕНИЮ ПЕРСОНАЛА ПРЕКРАЩЕНИЕ ПОДАЧИ ПРИРОДНОГО ГАЗА НА ГАЗОРАСПРЕДЕЛИТЕЛЬНУЮ СТАНЦИЮ • • поставить в известность начальника доменного цеха; закрыть вентили природного газа; по команде начальника цеха принять меры по сохранению теплового состояния печи; с целью обеспечения котлов ЦЭС и ПВЭС доменным газом количество воздухонагревателей на нагреве держать по команде диспетчера газового цеха; закрыть коксовый газ на воздухонагреватели.

СПАСИБО ЗА ВНИМАНИЕ Е. П. Потоцкий, Д. А. Легостаев

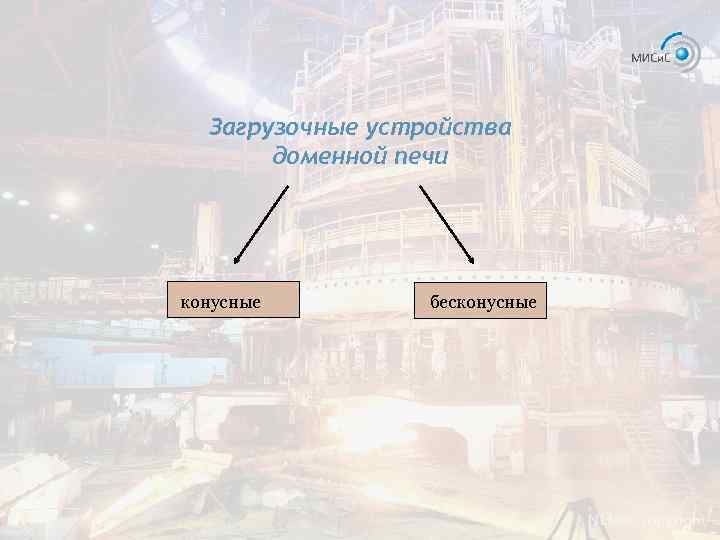

Загрузочные устройства доменной печи конусные бесконусные

Бесконусный засыпной аппарат фирмы «Пауль-Вюрт» 1 – конвейер шихтоподачи; 2–приемная воронка; 3 – газовый затвор; 4 – верхний газоотсекающий клапан 5 – бункер; 6 – затвор бункера; 7 – нижний газоотсекающий клапан; 8 – трубка; 9 – отсечная задвижка; 10 – механизм вращения лотка; 11 – вращающийся лоток.

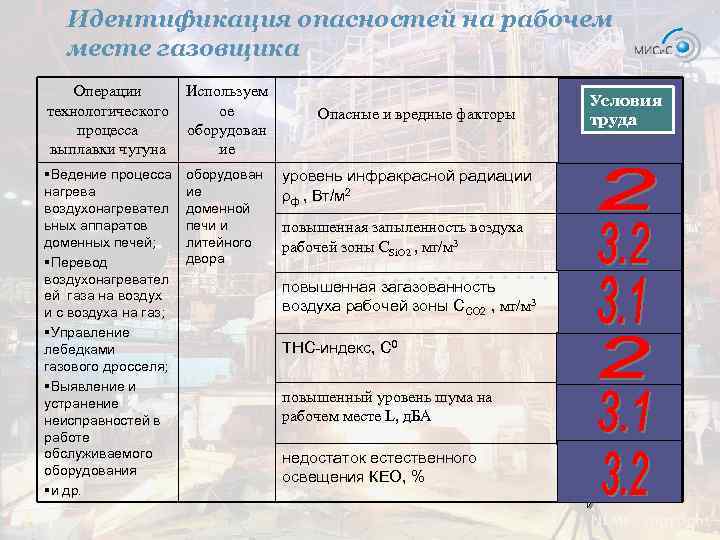

Идентификация опасностей на рабочем месте газовщика Операции технологического процесса выплавки чугуна Используем ое оборудован ие §Ведение процесса нагрева воздухонагревател ьных аппаратов доменных печей; §Перевод воздухонагревател ей газа на воздух и с воздуха на газ; §Управление лебедками газового дросселя; §Выявление и устранение неисправностей в работе обслуживаемого оборудования §и др. оборудован ие доменной печи и литейного двора Опасные и вредные факторы уровень инфракрасной радиации ρф , Вт/м 2 повышенная запыленность воздуха рабочей зоны CSi. O 2 , мг/м 3 повышенная загазованность воздуха рабочей зоны CCO 2 , мг/м 3 ТНС-индекс, С 0 повышенный уровень шума на рабочем месте L, д. БА недостаток естественного освещения КЕО, % Значение Условия параметра труда норм. факт.

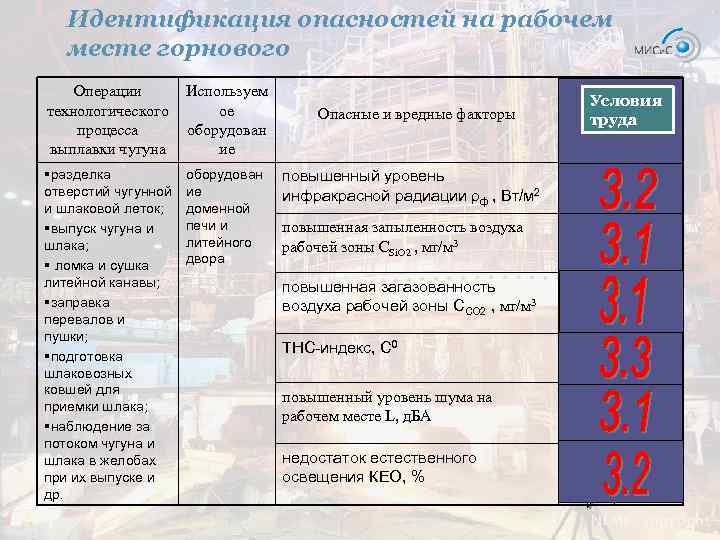

Идентификация опасностей на рабочем месте горнового Операции технологического процесса выплавки чугуна Используем ое оборудован ие §разделка отверстий чугунной и шлаковой леток; §выпуск чугуна и шлака; § ломка и сушка литейной канавы; §заправка перевалов и пушки; §подготовка шлаковозных ковшей для приемки шлака; §наблюдение за потоком чугуна и шлака в желобах при их выпуске и др. оборудован ие доменной печи и литейного двора Опасные и вредные факторы повышенный уровень инфракрасной радиации ρф , Вт/м 2 повышенная запыленность воздуха рабочей зоны CSi. O 2 , мг/м 3 повышенная загазованность воздуха рабочей зоны CCO 2 , мг/м 3 ТНС-индекс, С 0 повышенный уровень шума на рабочем месте L, д. БА недостаток естественного освещения КЕО, % Значение Условия параметра труда норм. факт.

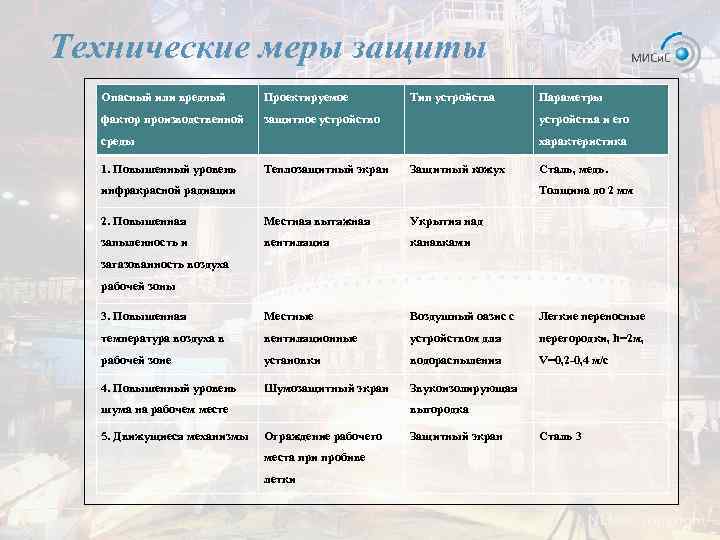

Технические меры защиты Опасный или вредный Проектируемое фактор производственной Тип устройства защитное устройство устройства и его среды 1. Повышенный уровень Параметры характеристика Теплозащитный экран Защитный кожух инфракрасной радиации Сталь, медь. Толщина до 2 мм 2. Повышенная Местная вытяжная Укрытия над запыленность и вентиляция канавками 3. Повышенная Местные Воздушный оазис с Легкие переносные температура воздуха в вентиляционные устройством для перегородки, h=2 м, рабочей зоне установки водораспыления V=0, 2 -0, 4 м/с 4. Повышенный уровень Шумозащитный экран Звукоизолирующая загазованность воздуха рабочей зоны шума на рабочем месте 5. Движущиеся механизмы выгородка Ограждение рабочего места при пробиве летки Защитный экран Сталь 3

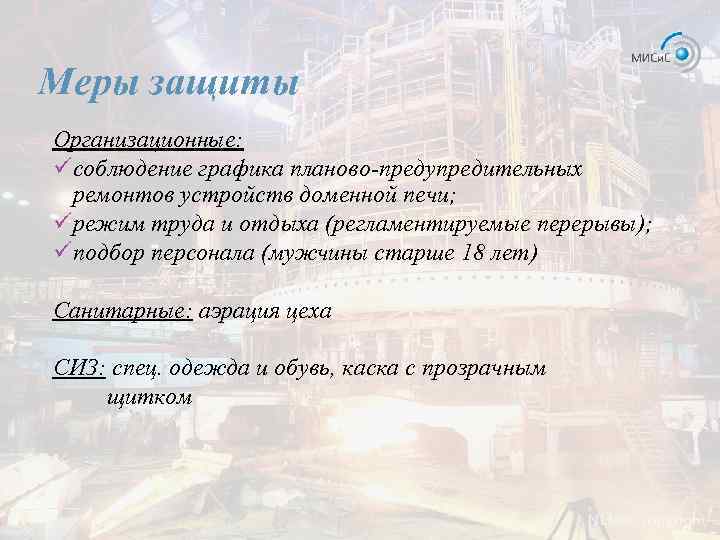

Меры защиты Организационные: ü соблюдение графика планово-предупредительных ремонтов устройств доменной печи; ü режим труда и отдыха (регламентируемые перерывы); ü подбор персонала (мужчины старше 18 лет) Санитарные: аэрация цеха СИЗ: спец. одежда и обувь, каска с прозрачным щитком

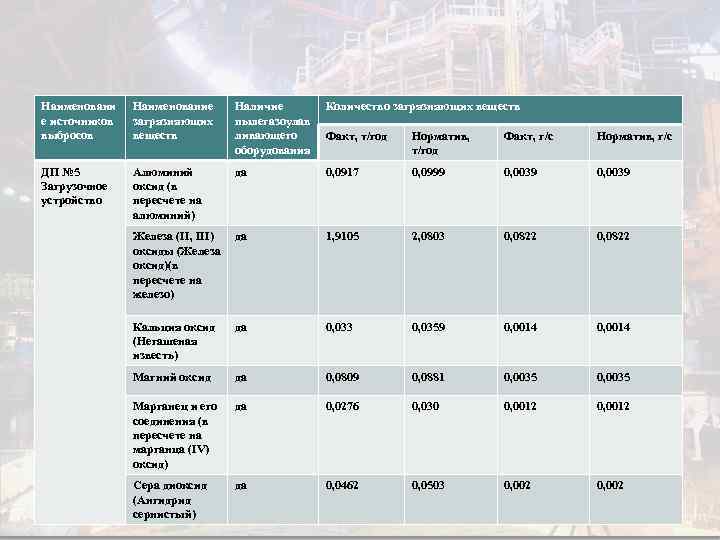

Наименовани е источников выбросов Наименование загрязняющих веществ Наличие пылегазоулав ливающего оборудования Количество загрязняющих веществ Факт, т/год Норматив, т/год Факт, г/с Норматив, г/с ДП № 5 Загрузочное устройство Алюминий оксид (в пересчете на алюминий) да 0, 0917 0, 0999 0, 0039 Железа (II, III) оксиды (Железа оксид)(в пересчете на железо) да 1, 9105 2, 0803 0, 0822 Кальция оксид (Негашеная известь) да 0, 033 0, 0359 0, 0014 Магний оксид да 0, 0809 0, 0881 0, 0035 Марганец и его соединения (в пересчете на марганца (IV) оксид) да 0, 0276 0, 030 0, 0012 Сера диоксид (Ангидрид сернистый) да 0, 0462 0, 0503 0, 002

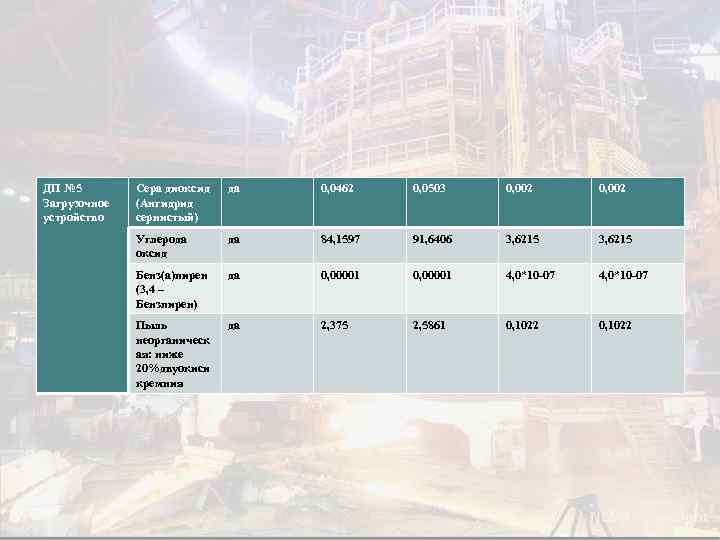

ДП № 5 Загрузочное устройство Сера диоксид (Ангидрид сернистый) да 0, 0462 0, 0503 0, 002 Углерода оксид да 84, 1597 91, 6406 3, 6215 Бенз(а)пирен (3, 4 – Бензпирен) да 0, 00001 4, 0*10 -07 Пыль неорганическ ая: ниже 20%двуокиси кремния да 2, 375 2, 5861 0, 1022

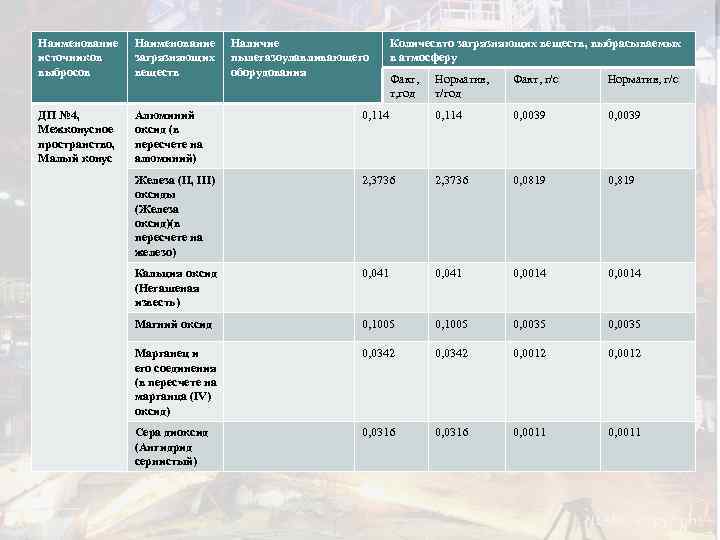

Наименование источников выбросов Наименование загрязняющих веществ ДП № 4, Межконусное пространство, Малый конус Алюминий оксид (в пересчете на алюминий) Наличие пылегазоулавливающего оборудования Количесвто загрязняющих веществ, выбрасываемых в атмосферу Факт, т, год Норматив, т/год Факт, г/с Норматив, г/с 0, 114 0, 0039 Железа (II, III) оксиды (Железа оксид)(в пересчете на железо) 2, 3736 0, 0819 0, 819 Кальция оксид (Негашеная известь) 0, 041 0, 0014 Магний оксид 0, 1005 0, 0035 Марганец и его соединения (в пересчете на марганца (IV) оксид) 0, 0342 0, 0012 Сера диоксид (Ангидрид сернистый) 0, 0316 0, 0011
