НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ МИСи С ГОРНЫЙ ИНСТИТУТ

НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ «МИСи. С» ГОРНЫЙ ИНСТИТУТ

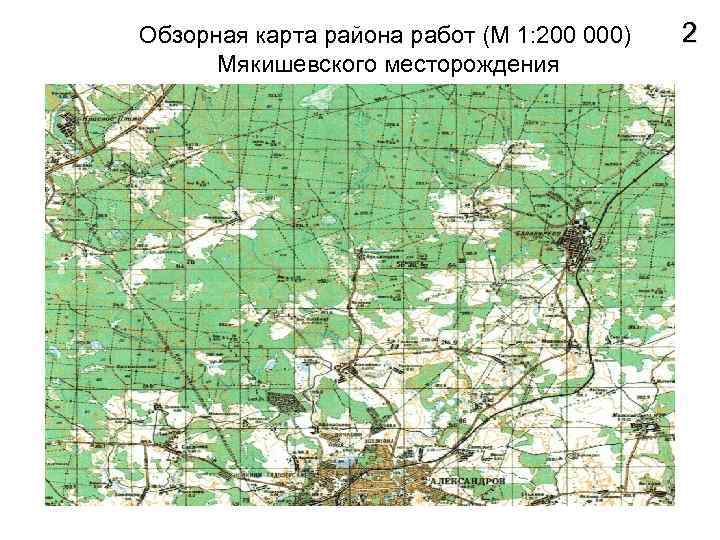

Обзорная карта района работ (М 1: 200 000) 2 Мякишевского месторождения

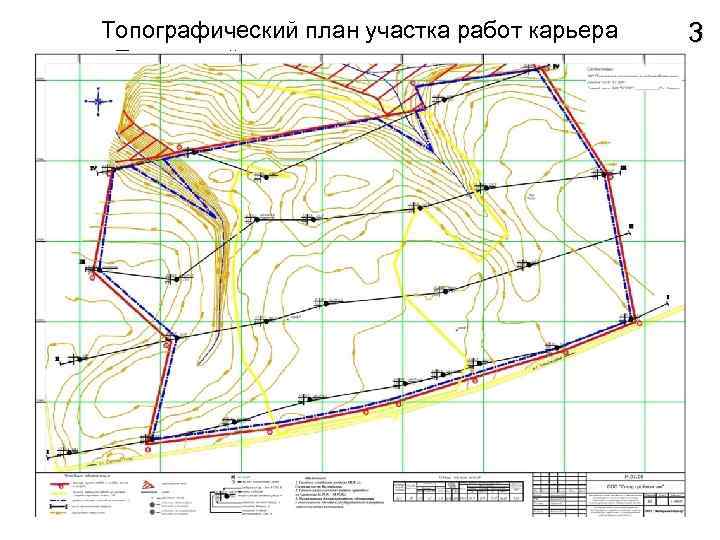

Топографический план участка работ карьера «Песчанный 3

Разработка полезной толщи 4

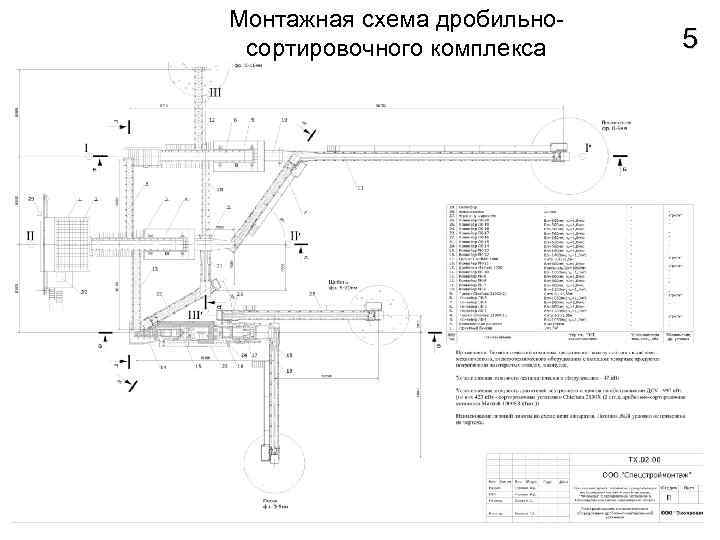

Монтажная схема дробильносортировочного комплекса 5

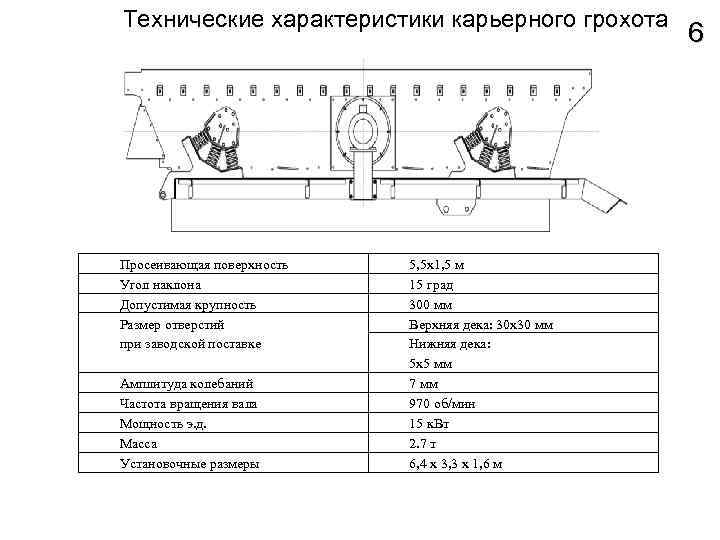

Технические характеристики карьерного грохота 6 Просеивающая поверхность Угол наклона Допустимая крупность Размер отверстий при заводской поставке Амплитуда колебаний Частота вращения вала Мощность э. д. Масса Установочные размеры 5, 5 x 1, 5 м 15 град 300 мм Верхняя дека: 30 x 30 мм Нижняя дека: 5 x 5 мм 7 мм 970 об/мин 15 к. Вт 2. 7 т 6, 4 x 3, 3 x 1, 6 м

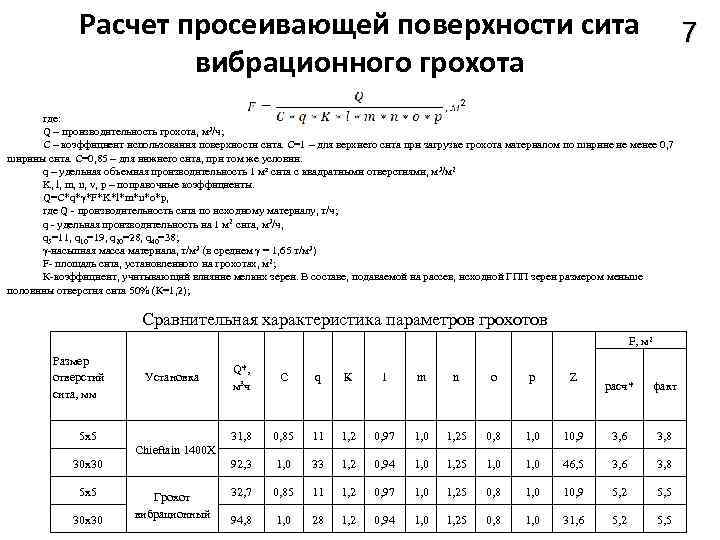

Расчет просеивающей поверхности сита вибрационного грохота 7 где: Q – производительность грохота, м 3/ч; С – коэффициент использования поверхности сита. С=1 – для верхнего сита при загрузке грохота материалом по ширине не менее 0, 7 ширины сита. С=0, 85 – для нижнего сита, при том же условии. q – удельная объемная производительность 1 м² сита с квадратными отверстиями, м 3/м 2 K, l, m, n, v, p – поправочные коэффициенты. Q=С*q*γ*F*K*l*m*n*o*p, где Q - производительность сита по исходному материалу, т/ч; q - удельная производительность на 1 м 2 сита, м 3/ч, q 5=11, q 10=19, q 20=28, q 40=38; γ-насыпная масса материала, т/м 3 (в среднем γ = 1, 65 т/м 3) F- площадь сита, установленного на грохотах, м 2; К-коэффициент, учитывающий влияние мелких зерен. В составе, подаваемой на рассев, исходной ГПП зерен размером меньше половины отверстия сита 50% (К=1, 2); Сравнительная характеристика параметров грохотов F, м 2 Размер отверстий сита, мм С q К l m n o p Z 0, 85 11 1, 2 0, 97 1, 0 1, 25 0, 8 1, 0 92, 3 5 х5 Q*, м 3 ч 31, 8 Установка 1, 0 33 1, 2 0, 94 1, 0 1, 25 1, 0 32, 7 0, 85 11 1, 2 0, 97 1, 0 1, 25 94, 8 1, 0 28 1, 2 0, 94 1, 0 1, 25 расч* факт 10, 9 3, 6 3, 8 1, 0 46, 5 3, 6 3, 8 0, 8 1, 0 10, 9 5, 2 5, 5 0, 8 1, 0 31, 6 5, 2 5, 5 Chieftain 1400 X 30 x 30 5 х5 30 x 30 Грохот вибрационный

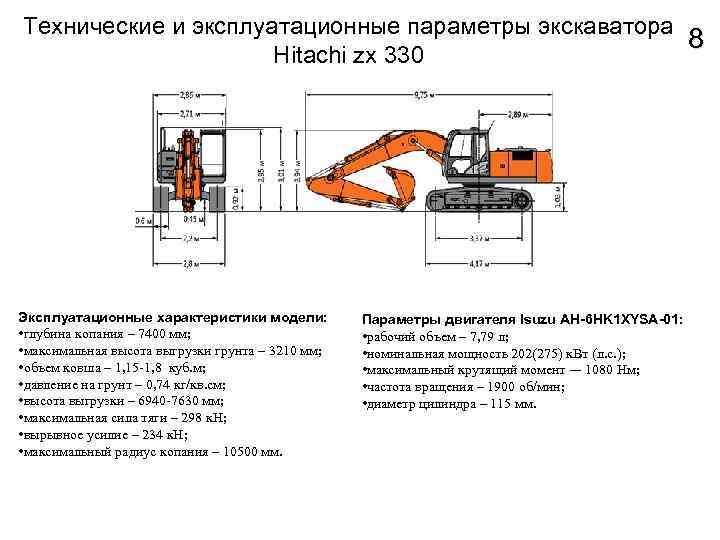

Технические и эксплуатационные параметры экскаватора 8 Hitachi zx 330 Эксплуатационные характеристики модели: • глубина копания – 7400 мм; • максимальная высота выгрузки грунта – 3210 мм; • объем ковша – 1, 15 -1, 8 куб. м; • давление на грунт – 0, 74 кг/кв. см; • высота выгрузки – 6940 -7630 мм; • максимальная сила тяги – 298 к. Н; • вырывное усилие – 234 к. Н; • максимальный радиус копания – 10500 мм. Параметры двигателя Isuzu AH-6 HK 1 XYSA-01: • рабочий объем – 7, 79 л; • номинальная мощность 202(275) к. Вт (л. с. ); • максимальный крутящий момент — 1080 Нм; • частота вращения – 1900 об/мин; • диаметр цилиндра – 115 мм.

Общий вид вала вибровозбудителя карьерного грохота 9

Токарно-фрезерные работы изготовления вала 10 вибровозбудителя 5. Точить ступени вала Cтанок токарно-фрезерный, с двух сторон патронно-центровой окончательно 6. Cнять фаски и точить по контуру. 7. Фрезеровать шпоночные пазы Установ 2: 8. Cверлить отверстия 9. Развертка 10. Зенкование фаски нарезание резьбы. с ЧПУ 16 Р 70 Ф 3, люнеты, резец токарный проходной 18884 -73, фасочный 18871 -73 Cтанок токарно-фрезерный, патронно-центровой с ЧПУ 16 Р 70 Ф 3, люнеты, развертка пальцевая фреза, зенкер.

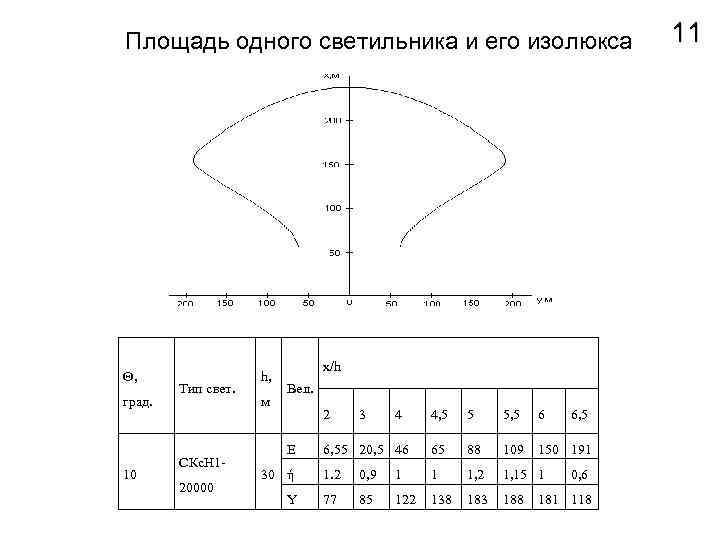

Площадь одного светильника и его изолюкса Θ, град. 10 Тип свет. СКс. Н 120000 h, м x/h Вел. 2 4, 5 5 5, 5 6 6, 55 20, 5 46 65 88 109 150 191 30 ή 1. 2 0, 9 1 1 1, 2 1, 15 1 Y 77 85 122 138 183 188 E 3 4 6, 5 0, 6 181 118 11

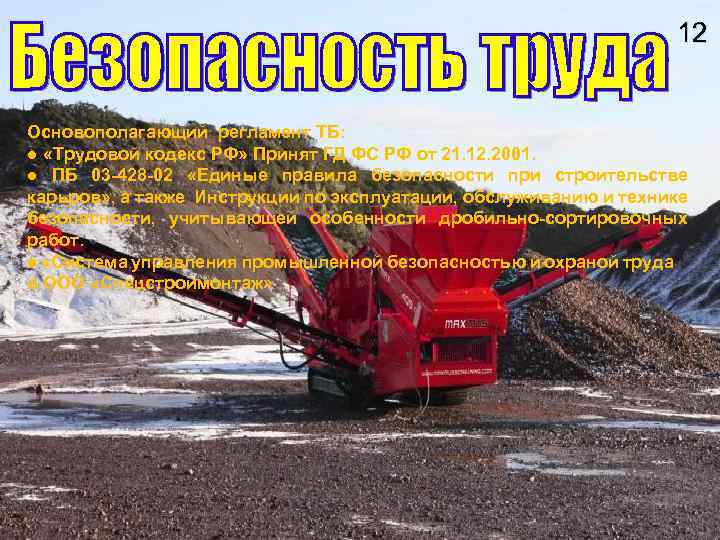

12 Основополагающий регламент ТБ: ● «Трудовой кодекс РФ» Принят ГД ФС РФ от 21. 12. 2001. ● ПБ 03 -428 -02 «Единые правила безопасности при строительстве карьров» , а также Инструкции по эксплуатации, обслуживанию и технике безопасности, учитывающей особенности дробильно-сортировочных работ. ● «Система управления промышленной безопасностью и охраной труда в ООО «Спецстроймонтаж»

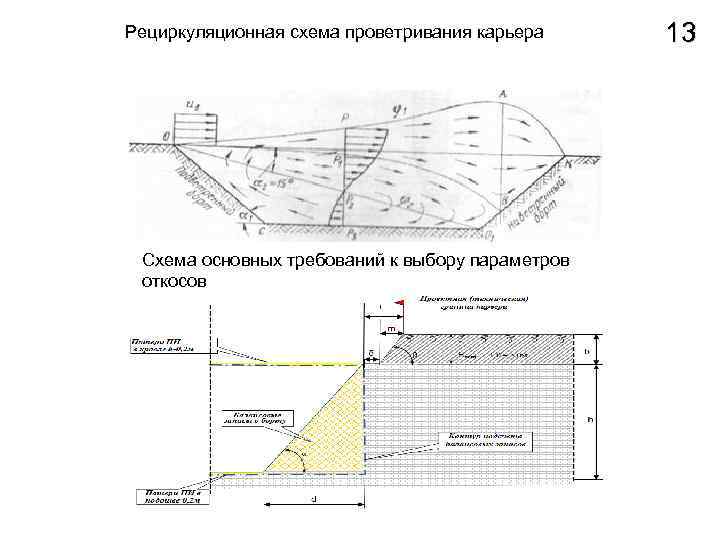

Рециркуляционная схема проветривания карьера Схема основных требований к выбору параметров откосов 13

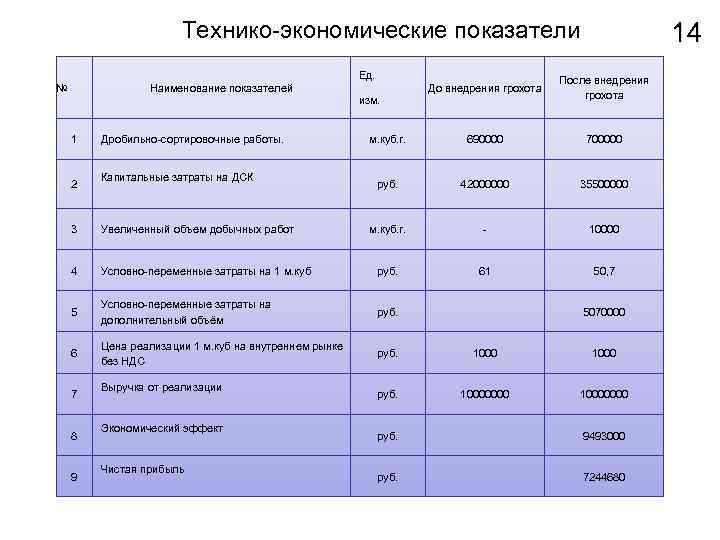

Технико-экономические показатели Ед. № 14 До внедрения грохота После внедрения грохота м. куб. г. 690000 700000 руб. 42000000 35500000 м. куб. г. - 10000 61 50, 7 Наименование показателей изм. 1 Дробильно-сортировочные работы. 2 Капитальные затраты на ДСК 3 Увеличенный объем добычных работ 4 Условно-переменные затраты на 1 м. куб руб. 5 Условно-переменные затраты на дополнительный объём руб. 6 Цена реализации 1 м. куб на внутреннем рынке без НДС руб. 1000 7 Выручка от реализации руб. 10000000 8 Экономический эффект руб. 9493000 9 Чистая прибыль руб. 7244680 5070000
