Национальное Агентство по Сбережению Энергии А. О. Термическая модернизация строений в Польше Зверхановски Рышард Krajowa Agencja Poszanowania Energii S. A. Май 2005 1

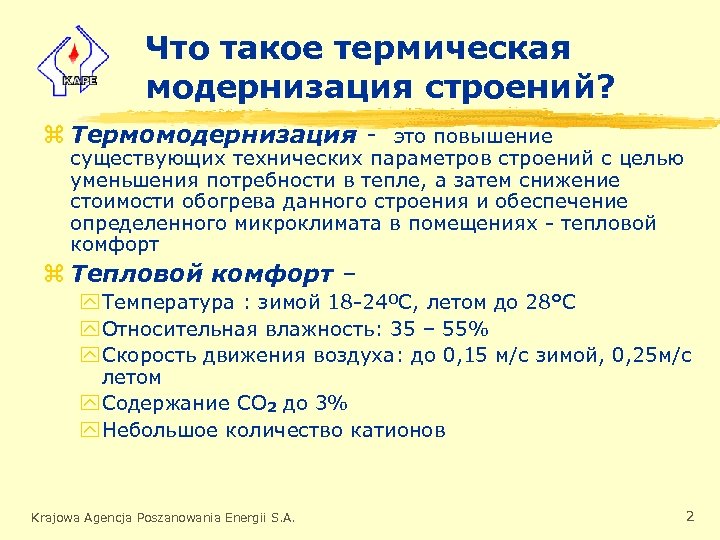

Что такое термическая модернизация строений? z Термомодернизация - это повышение существующих технических параметров строений с целью уменьшения потребности в тепле, а затем снижение стоимости обогрева данного строения и обеспечение определенного микроклимата в помещениях - тепловой комфорт z Тепловой комфорт – y Температура : зимой 18 -24ºС, летом до 28°С y Относительная влажность: 35 – 55% y Скорость движения воздуха: до 0, 15 м/с зимой, 0, 25 м/с летом y Содержание СО 2 до 3% y Небольшое количество катионов Krajowa Agencja Poszanowania Energii S. A. 2

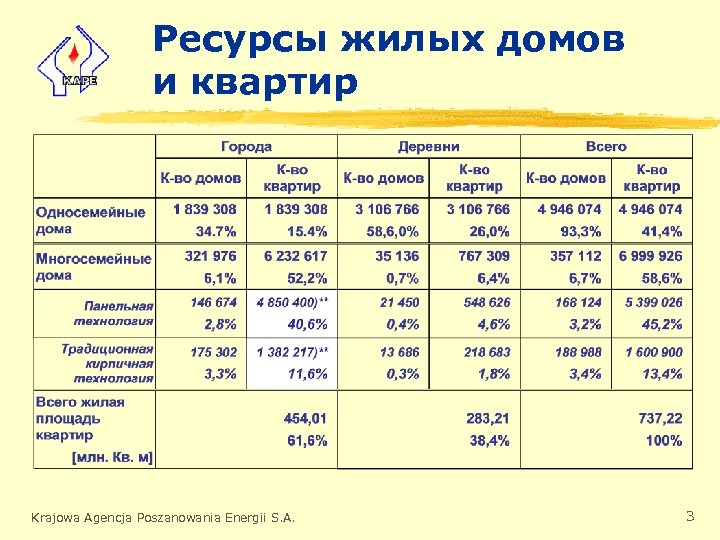

Ресурсы жилых домов и квартир Krajowa Agencja Poszanowania Energii S. A. 3

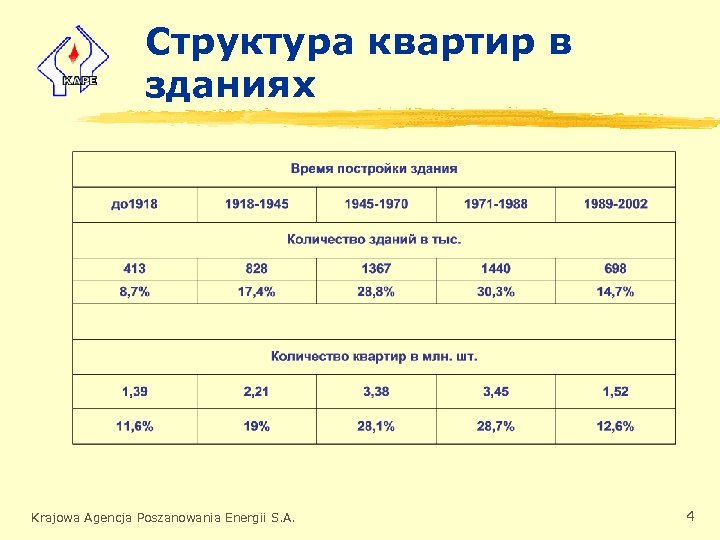

Структура квартир в зданиях Krajowa Agencja Poszanowania Energii S. A. 4

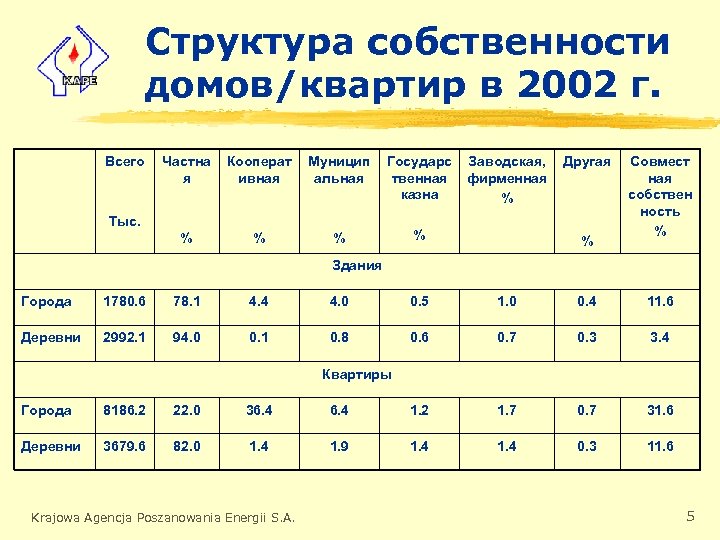

Структура собственности домов/квартир в 2002 г. Всего Частна я Кооперат ивная Муницип альная Государс твенная казна % % Тыс. Заводская, фирменная % Другая % Совмест ная собствен ность % Здания Города 1780. 6 78. 1 4. 4 4. 0 0. 5 1. 0 0. 4 11. 6 Деревни 2992. 1 94. 0 0. 1 0. 8 0. 6 0. 7 0. 3 3. 4 Квартиры Города 8186. 2 22. 0 36. 4 1. 2 1. 7 0. 7 31. 6 Деревни 3679. 6 82. 0 1. 4 1. 9 1. 4 0. 3 11. 6 Krajowa Agencja Poszanowania Energii S. A. 5

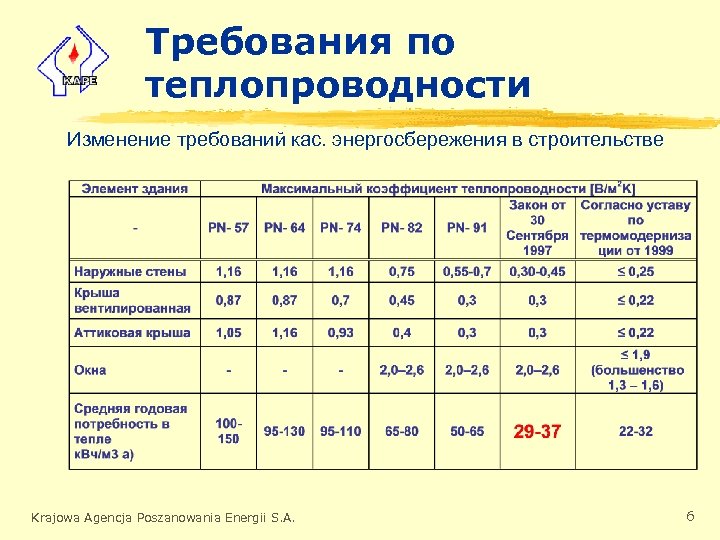

Требования по теплопроводности Изменение требований кас. энергосбережения в строительстве Krajowa Agencja Poszanowania Energii S. A. 6

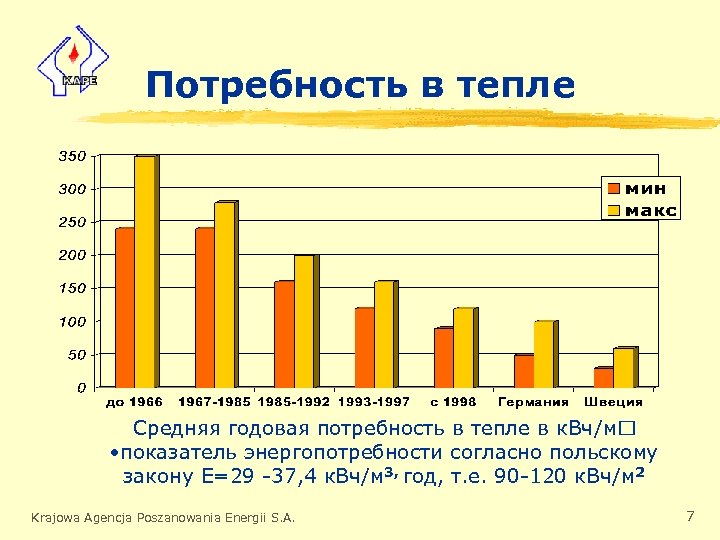

Потребность в тепле Средняя годовая потребность в тепле в к. Вч/м • показатель энергопотребности согласно польскому закону Е=29 -37, 4 к. Вч/м 3, год, т. е. 90 -120 к. Вч/м 2 Krajowa Agencja Poszanowania Energii S. A. 7

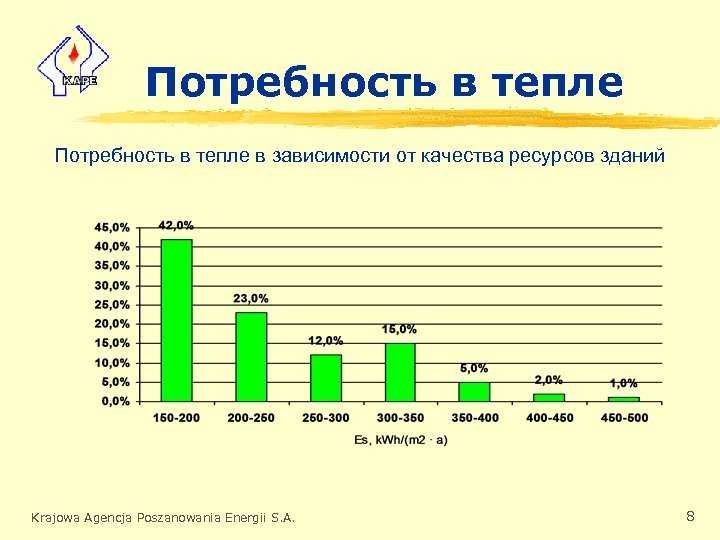

Потребность в тепле в зависимости от качества ресурсов зданий Krajowa Agencja Poszanowania Energii S. A. 8

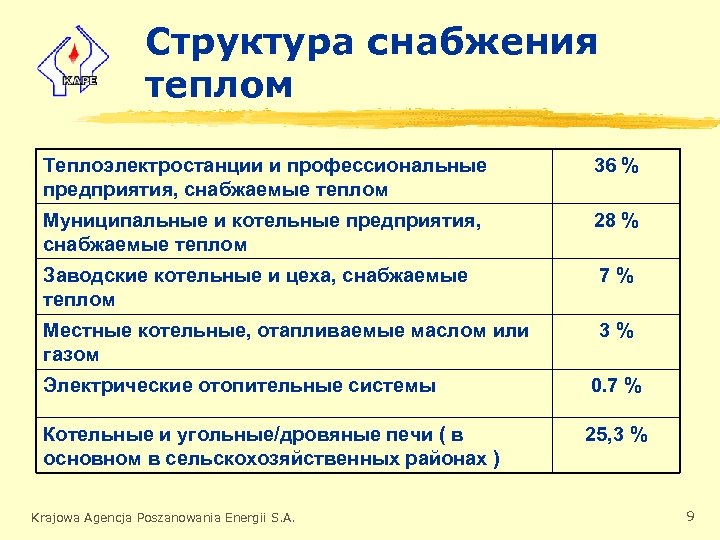

Структура снабжения теплом Теплоэлектростанции и профессиональные предприятия, снабжаемые теплом 36 % Муниципальные и котельные предприятия, снабжаемые теплом 28 % Заводские котельные и цеха, снабжаемые теплом 7% Местные котельные, отапливаемые маслом или газом 3% Электрические отопительные системы 0. 7 % Котельные и угольные/дровяные печи ( в основном в сельскохозяйственных районах ) 25, 3 % Krajowa Agencja Poszanowania Energii S. A. 9

Причины излишних расходов на отопление z Избыточные затраты тепла y Недостаточная термическая изоляция y Низкое качество окон y Сверхнормативный размер окон z Низкая эффективность отопительной системы y Неизолированные трубы y Невозможная регулировка батарей z Отсутствие измерения используемого тепла Krajowa Agencja Poszanowania Energii S. A. 10

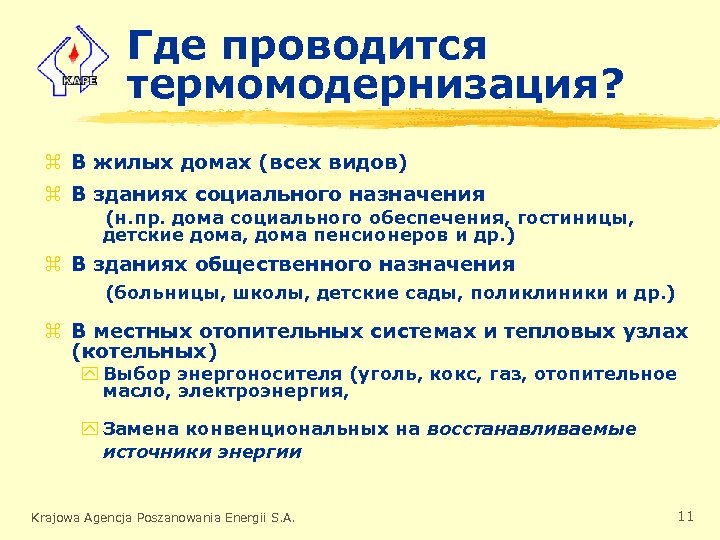

Где проводится термомодернизация? z В жилых домах (всех видов) z В зданиях социального назначения (н. пр. дома социального обеспечения, гостиницы, детские дома, дома пенсионеров и др. ) z В зданиях общественного назначения (больницы, школы, детские сады, поликлиники и др. ) z В местных отопительных системах и тепловых узлах (котельных) y Выбор энергоносителя (уголь, кокс, газ, отопительное масло, электроэнергия, y Замена конвенциональных на восстанавливаемые источники энергии Krajowa Agencja Poszanowania Energii S. A. 11

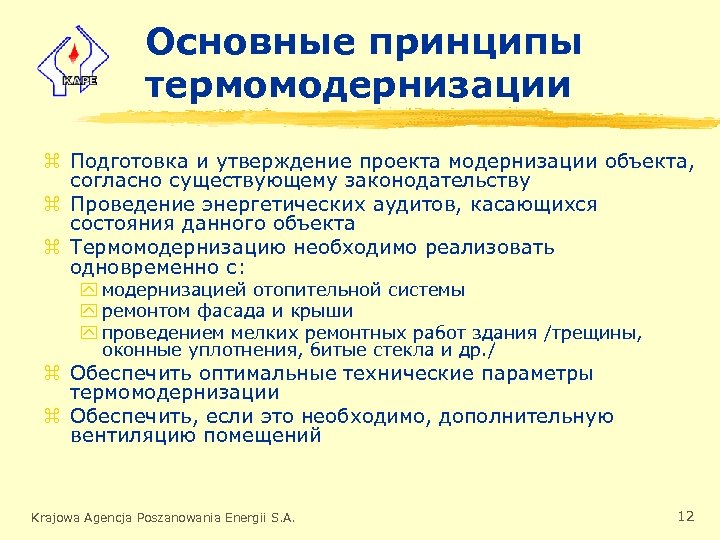

Основные принципы термомодернизации z Подготовка и утверждение проекта модернизации объекта, согласно существующему законодательству z Проведение энергетических аудитов, касающихся состояния данного объекта z Термомодернизацию необходимо реализовать одновременно с: y модернизацией отопительной системы y ремонтом фасада и крыши y проведением мелких ремонтных работ здания /трещины, оконные уплотнения, битые стекла и др. / z Обеспечить оптимальные технические параметры термомодернизации z Обеспечить, если это необходимо, дополнительную вентиляцию помещений Krajowa Agencja Poszanowania Energii S. A. 12

Основные принципы z Премия (25% общей суммы кредита) z Коммерческий кредит (9 - 15 %) z Погашение кредита из сбережений z Срок погашения кредита - до 10 лет z Выполнение требований в области минимального объема сбережения энергии /согласно уставу / y 25% при полной термомодернизации y 10% при модернизации отопительной системы y 15% при замене окон и утеплении наружных стен после модернизации отопительной системы (не дольше 10 лет) Krajowa Agencja Poszanowania Energii S. A. 13

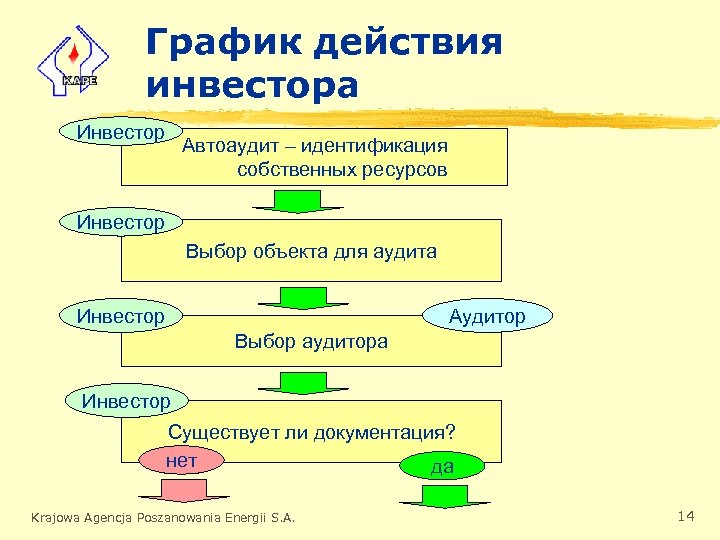

График действия инвестора Инвестор Автоаудит – идентификация собственных ресурсов Инвестор Выбор объекта для аудита Инвестор Аудитор Выбор аудитора Инвестор Существует ли документация? нет да Krajowa Agencja Poszanowania Energii S. A. 14

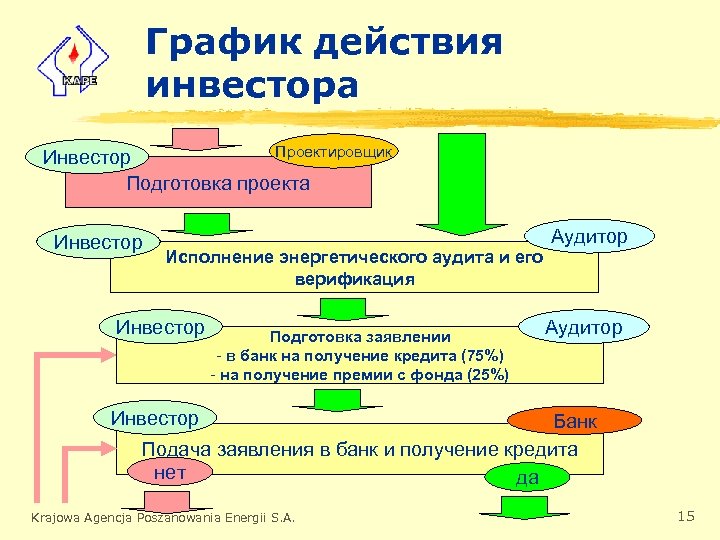

График действия инвестора Проектировщик Инвестор Подготовка проекта Инвестор Исполнение энергетического аудита и его верификация Инвестор Подготовка заявлении - в банк на получение кредита (75%) - на получение премии с фонда (25%) Аудитор Инвестор Банк Подача заявления в банк и получение кредита нет да Krajowa Agencja Poszanowania Energii S. A. 15

График действия инвестора Инвестор Выбор другого банка или исправление заявления Банк Фонд Передача заявления на получение премии из фонда Фонд Отклонение заявления Начало процедуры Верификация аудита нет Банк Krajowa Agencja Poszanowania Energii S. A. да Инвестор Подписание кредитного договора 16

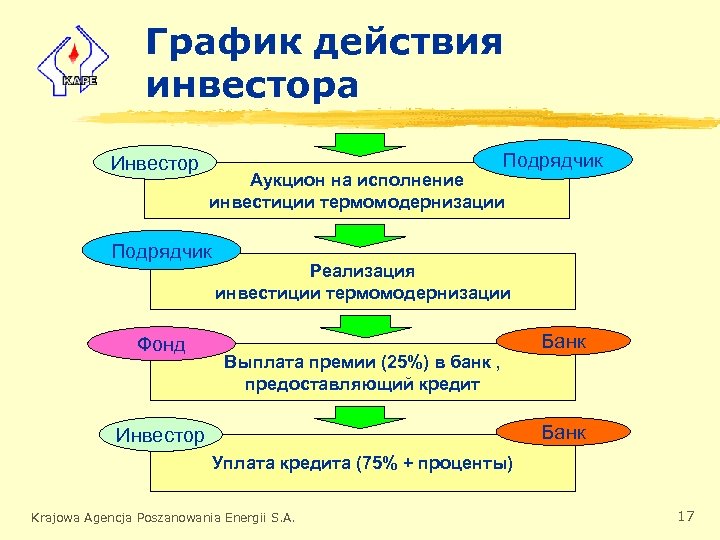

График действия инвестора Инвестор Аукцион на исполнение инвестиции термомодернизации Подрядчик Фонд Подрядчик Реализация инвестиции термомодернизации Выплата премии (25%) в банк , предоставляющий кредит Банк Инвестор Уплата кредита (75% + проценты) Krajowa Agencja Poszanowania Energii S. A. 17

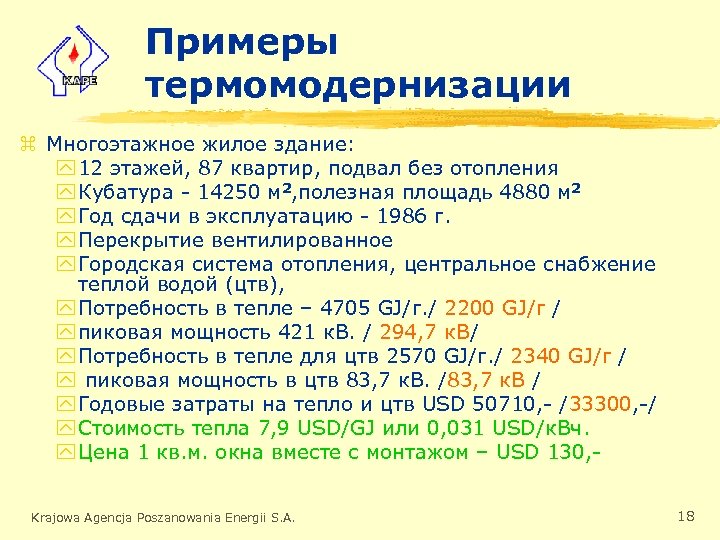

Примеры термомодернизации z Многоэтажное жилое здание: y 12 этажей, 87 квартир, подвал без отопления y Кубатура - 14250 м 2, полезная площадь 4880 м 2 y Год сдачи в эксплуатацию - 1986 г. y Перекрытие вентилированное y Городская система отопления, центральное снабжение теплой водой (цтв), y Потребность в тепле – 4705 GJ/г. / 2200 GJ/г / y пиковая мощность 421 к. В. / 294, 7 к. В/ y Потребность в тепле для цтв 2570 GJ/г. / 2340 GJ/г / y пиковая мощность в цтв 83, 7 к. В. /83, 7 к. В / y Годовые затраты на тепло и цтв USD 50710, - /33300, -/ y Стоимость тепла 7, 9 USD/GJ или 0, 031 USD/к. Вч. y Цена 1 кв. м. окна вместе с монтажом – USD 130, Krajowa Agencja Poszanowania Energii S. A. 18

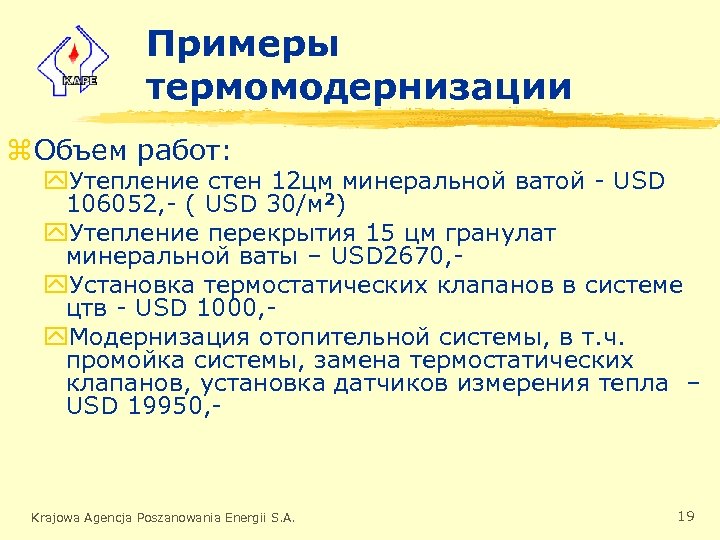

Примеры термомодернизации z Объем работ: y. Утепление стен 12 цм минеральной ватой - USD 106052, - ( USD 30/м 2) y. Утепление перекрытия 15 цм гранулат минеральной ваты – USD 2670, y. Установка термостатических клапанов в системе цтв - USD 1000, y. Модернизация отопительной системы, в т. ч. промойка системы, замена термостатических клапанов, установка датчиков измерения тепла – USD 19950, - Krajowa Agencja Poszanowania Energii S. A. 19

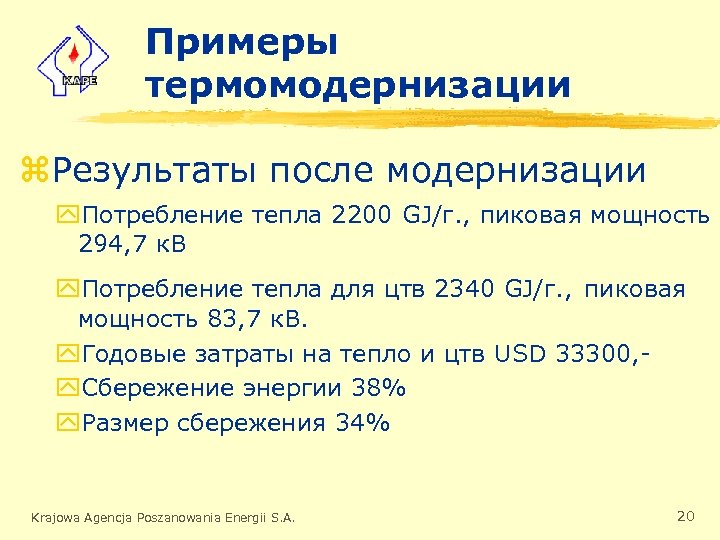

Примеры термомодернизации z. Результаты после модернизации y. Потребление тепла 2200 GJ/г. , пиковая мощность 294, 7 к. В y. Потребление тепла для цтв 2340 GJ/г. , пиковая мощность 83, 7 к. В. y. Годовые затраты на тепло и цтв USD 33300, y. Сбережение энергии 38% y. Размер сбережения 34% Krajowa Agencja Poszanowania Energii S. A. 20

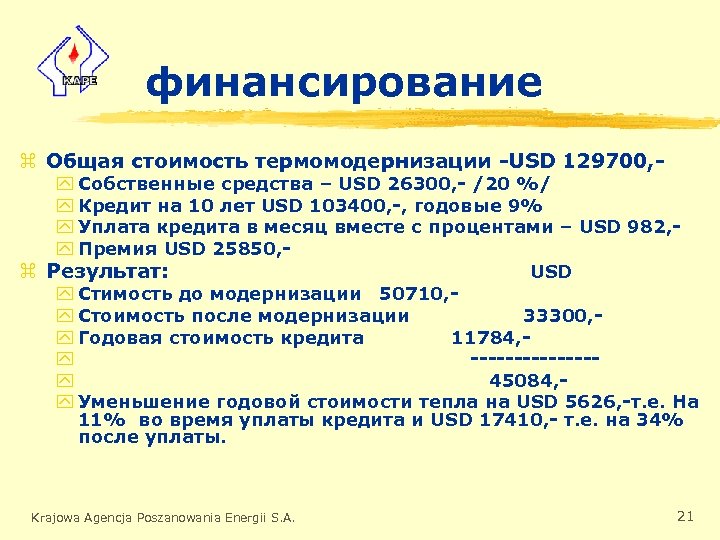

финансирование z Общая стоимость термомодернизации -USD 129700, - y Собственные средства – USD 26300, - /20 %/ y Кредит на 10 лет USD 103400, -, годовые 9% y Уплата кредита в месяц вместе с процентами – USD 982, y Премия USD 25850, z Результат: USD y Стимость до модернизации 50710, y Стоимость после модернизации 33300, y Годовая стоимость кредита 11784, y -------y 45084, y Уменьшение годовой стоимости тепла на USD 5626, -т. е. На 11% во время уплаты кредита и USD 17410, - т. е. на 34% после уплаты. Krajowa Agencja Poszanowania Energii S. A. 21

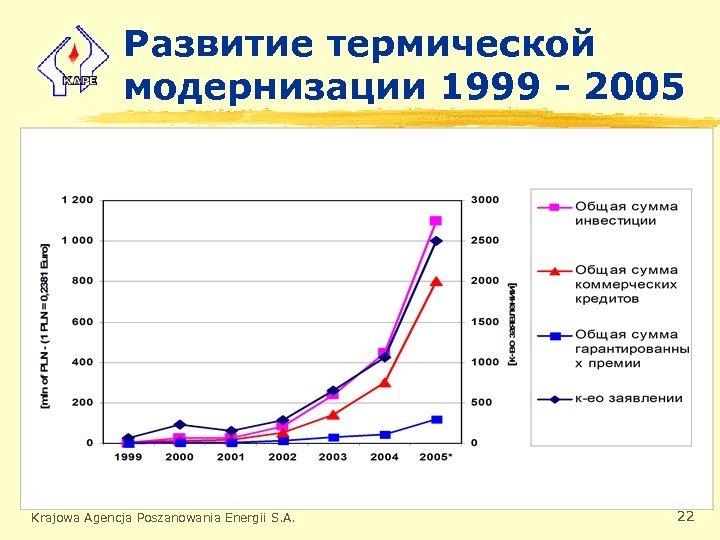

Развитие термической модернизации 1999 - 2005 Krajowa Agencja Poszanowania Energii S. A. 22

Наши координаты Наш адрес: Krajowa Agencja Poszanowania Energii S. A. 00 -560 Warszawa ul. Mokotowska 35 POLAND tel. /fax (+48 22) 626 09 10, 626 09 11 rzwierchanowski@kape. gov. pl kape@kape. gov. pl www. kape. gov. pl Спасибо за внимание Krajowa Agencja Poszanowania Energii S. A. 23
