НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЦИВІЛЬНОГО ЗАХИСТУ УКРАЇНИ

кафедра пожежної і техногенної безпеки об`єктів та технологій

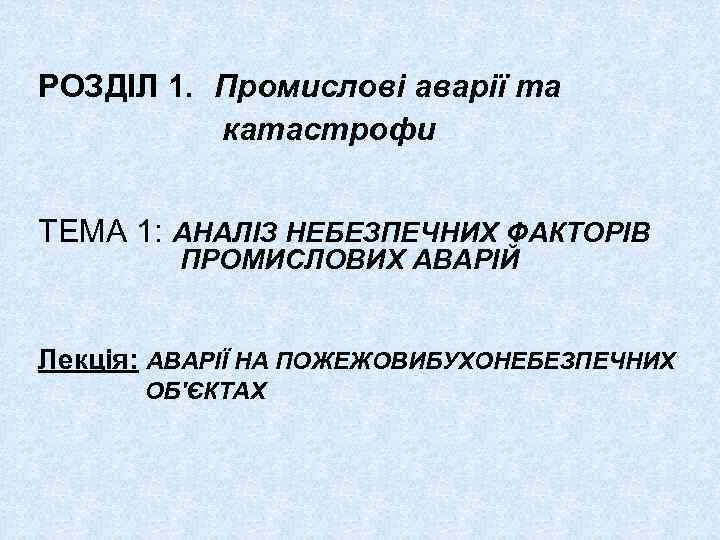

РОЗДІЛ 1. Промислові аварії та катастрофи ТЕМА 1: АНАЛІЗ НЕБЕЗПЕЧНИХ ФАКТОРІВ ПРОМИСЛОВИХ АВАРІЙ Лекція: АВАРІЇ НА ПОЖЕЖОВИБУХОНЕБЕЗПЕЧНИХ ОБ'ЄКТАХ

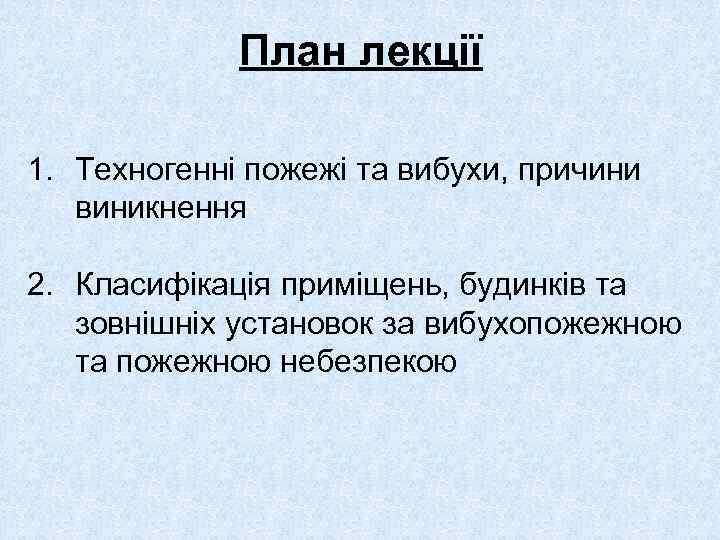

План лекції 1. Техногенні пожежі та вибухи, причини виникнення 2. Класифікація приміщень, будинків та зовнішніх установок за вибухопожежною та пожежною небезпекою

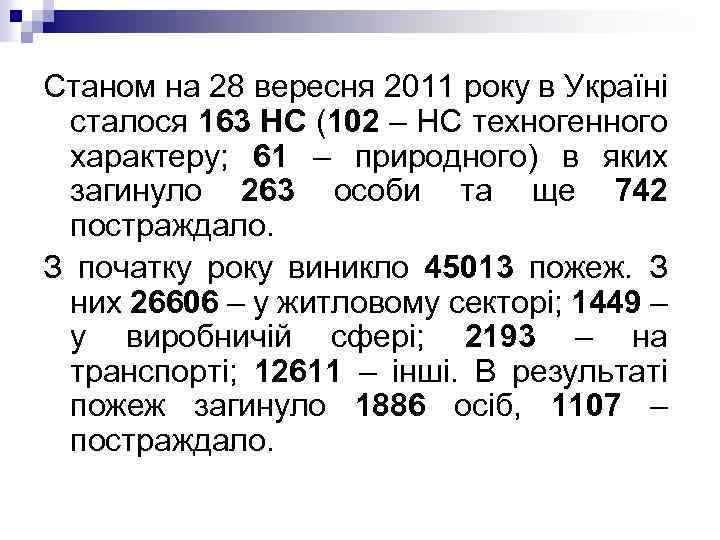

Станом на 28 вересня 2011 року в Україні сталося 163 НС (102 – НС техногенного характеру; 61 – природного) в яких загинуло 263 особи та ще 742 постраждало. З початку року виникло 45013 пожеж. З них 26606 – у житловому секторі; 1449 – у виробничій сфері; 2193 – на транспорті; 12611 – інші. В результаті пожеж загинуло 1886 осіб, 1107 – постраждало.

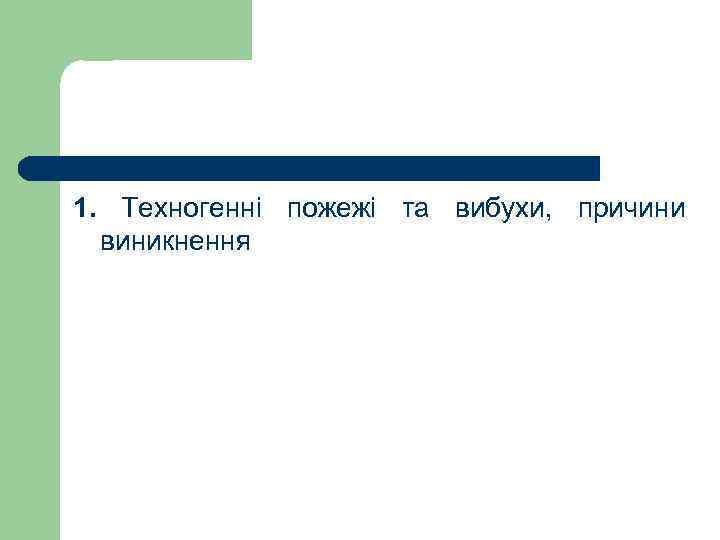

1. Техногенні пожежі та вибухи, причини виникнення

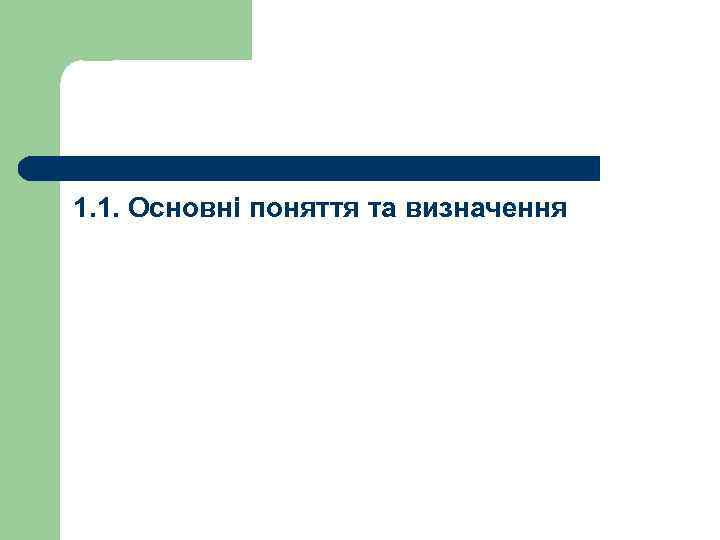

1. 1. Основні поняття та визначення

Терміни надаються у відповідності із визначеннями у: ДСТУ 4933: 2008 «Безпека у надзвичайних ситуаціях. Техногенні надзвичайні ситуації. Терміни та визначення основних понять» ДСТУ 2272: 2006 «Пожежна безпека. Терміни та визначення основних понять»

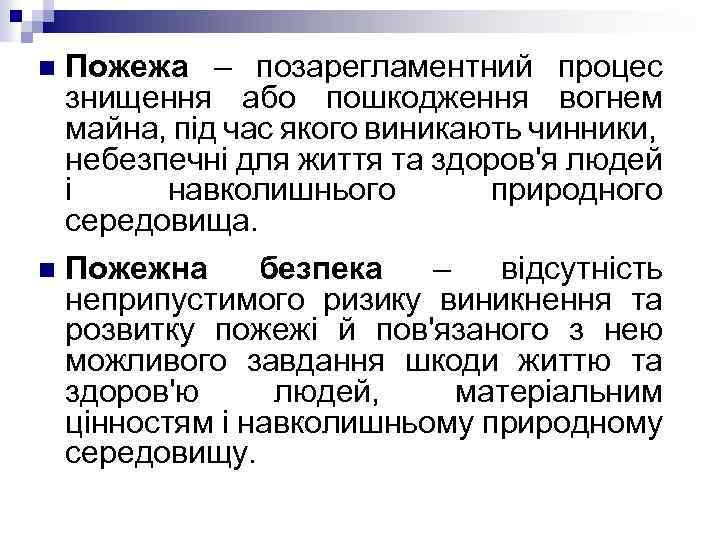

n Пожежа – позарегламентний процес знищення або пошкодження вогнем майна, під час якого виникають чинники, небезпечні для життя та здоров'я людей і навколишнього природного середовища. n Пожежна безпека – відсутність неприпустимого ризику виникнення та розвитку пожежі й пов'язаного з нею можливого завдання шкоди життю та здоров'ю людей, матеріальним цінностям і навколишньому природному середовищу.

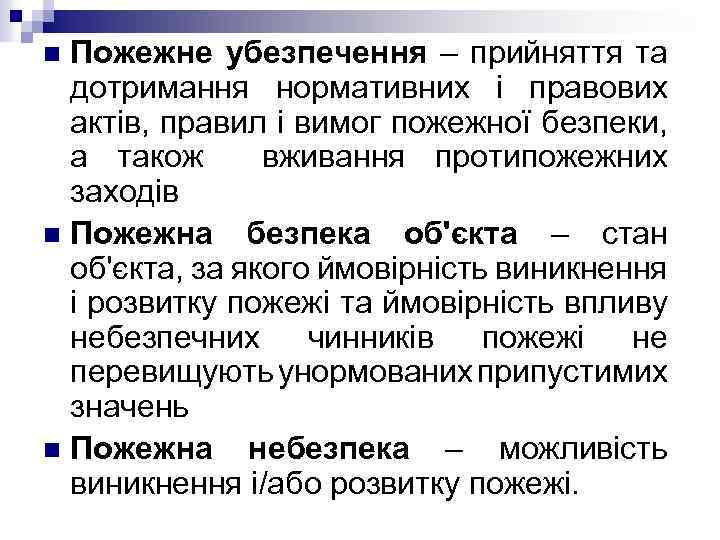

Пожежне убезпечення – прийняття та дотримання нормативних і правових актів, правил і вимог пожежної безпеки, а також вживання протипожежних заходів n Пожежна безпека об'єкта – стан об'єкта, за якого ймовірність виникнення і розвитку пожежі та ймовірність впливу небезпечних чинників пожежі не перевищують унормованих припустимих значень n Пожежна небезпека – можливість виникнення і/або розвитку пожежі. n

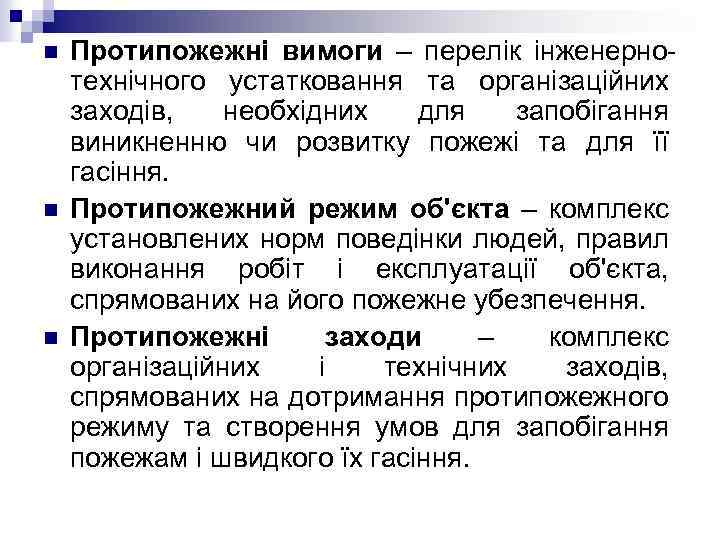

n n n Протипожежні вимоги – перелік інженернотехнічного устатковання та організаційних заходів, необхідних для запобігання виникненню чи розвитку пожежі та для її гасіння. Протипожежний режим об'єкта – комплекс установлених норм поведінки людей, правил виконання робіт і експлуатації об'єкта, спрямованих на його пожежне убезпечення. Протипожежні заходи – комплекс організаційних і технічних заходів, спрямованих на дотримання протипожежного режиму та створення умов для запобігання пожежам і швидкого їх гасіння.

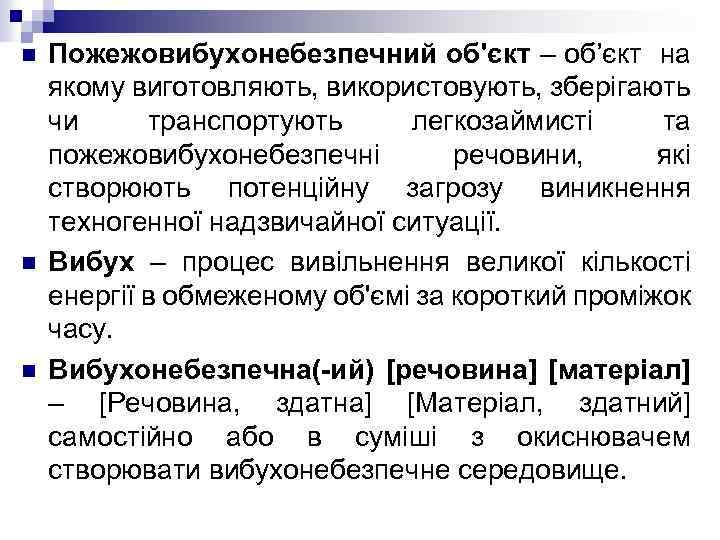

n n n Пожежовибухонебезпечний об'єкт – об’єкт на якому виготовляють, використовують, зберігають чи транспортують легкозаймисті та пожежовибухонебезпечні речовини, які створюють потенційну загрозу виникнення техногенної надзвичайної ситуації. Вибух – процес вивільнення великої кількості енергії в обмеженому об'ємі за короткий проміжок часу. Вибухонебезпечна(-ий) [речовина] [матеріал] – [Речовина, здатна] [Матеріал, здатний] самостійно або в суміші з окиснювачем створювати вибухонебезпечне середовище.

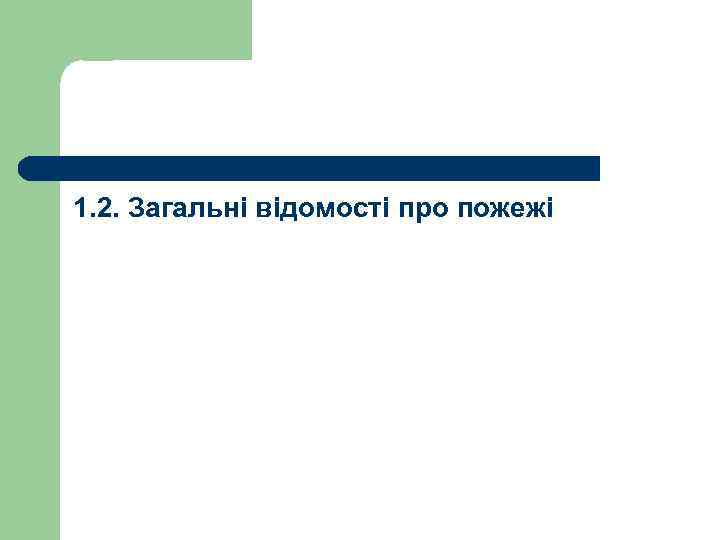

1. 2. Загальні відомості про пожежі

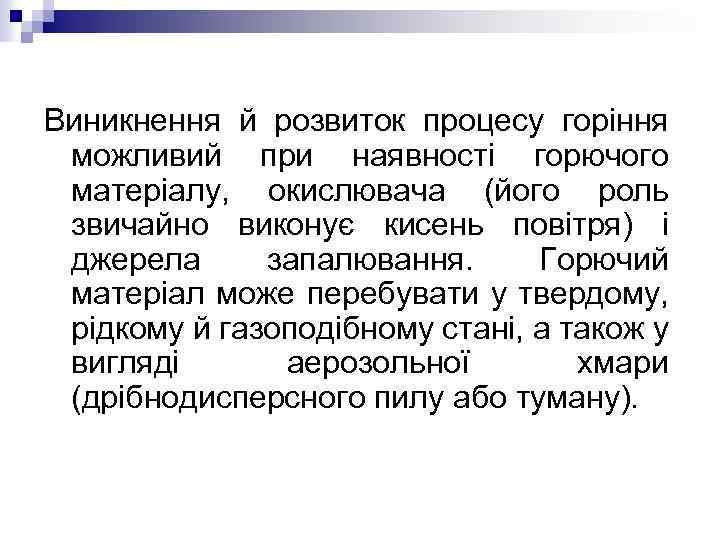

Виникнення й розвиток процесу горіння можливий при наявності горючого матеріалу, окислювача (його роль звичайно виконує кисень повітря) і джерела запалювання. Горючий матеріал може перебувати у твердому, рідкому й газоподібному стані, а також у вигляді аерозольної хмари (дрібнодисперсного пилу або туману).

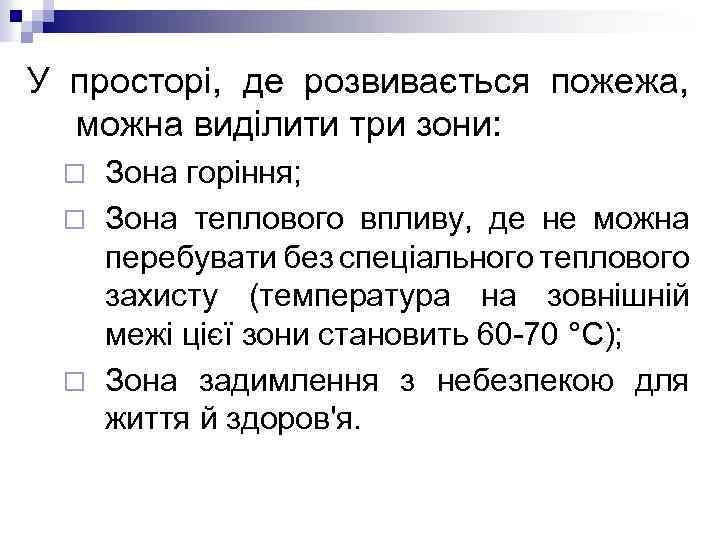

У просторі, де розвивається пожежа, можна виділити три зони: Зона горіння; ¨ Зона теплового впливу, де не можна перебувати без спеціального теплового захисту (температура на зовнішній межі цієї зони становить 60 -70 °С); ¨ Зона задимлення з небезпекою для життя й здоров'я. ¨

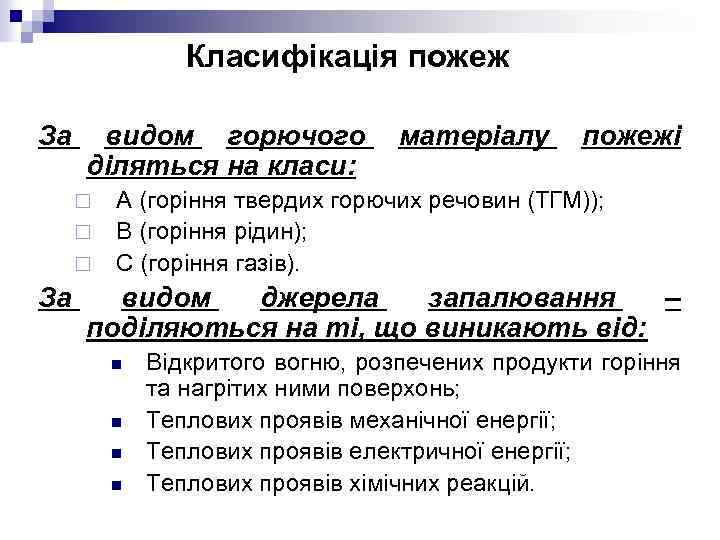

Класифікація пожеж За видом горючого діляться на класи: ¨ ¨ ¨ За матеріалу пожежі А (горіння твердих горючих речовин (ТГМ)); В (горіння рідин); С (горіння газів). видом джерела запалювання – поділяються на ті, що виникають від: n n Відкритого вогню, розпечених продукти горіння та нагрітих ними поверхонь; Теплових проявів механічної енергії; Теплових проявів електричної енергії; Теплових проявів хімічних реакцій.

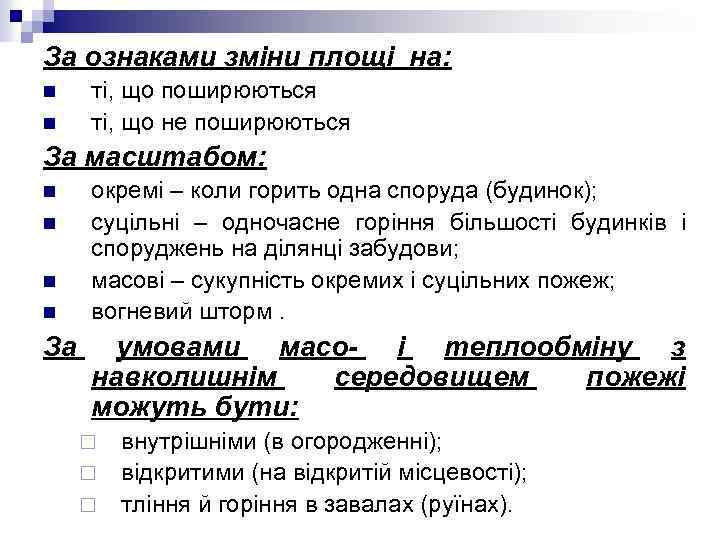

За ознаками зміни площі на: n n ті, що поширюються ті, що не поширюються За масштабом: n n За окремі – коли горить одна споруда (будинок); суцільні – одночасне горіння більшості будинків і споруджень на ділянці забудови; масові – сукупність окремих і суцільних пожеж; вогневий шторм. умовами масо- і теплообміну з навколишнім середовищем пожежі можуть бути: ¨ ¨ ¨ внутрішніми (в огородженні); відкритими (на відкритій місцевості); тління й горіння в завалах (руїнах).

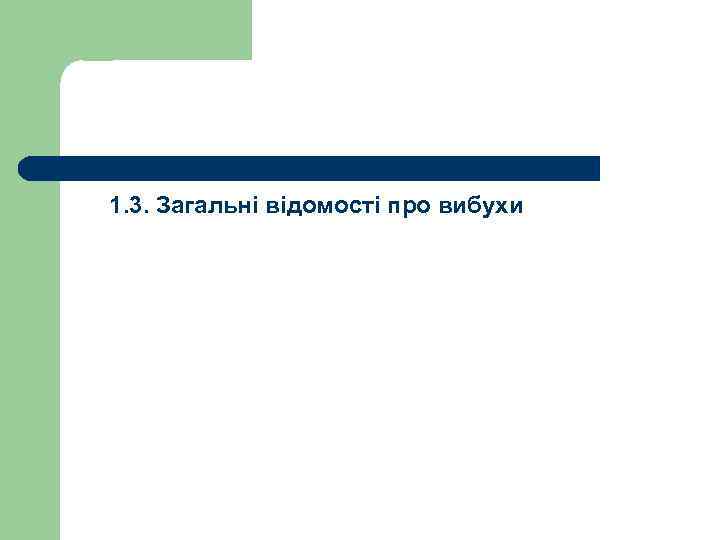

1. 3. Загальні відомості про вибухи

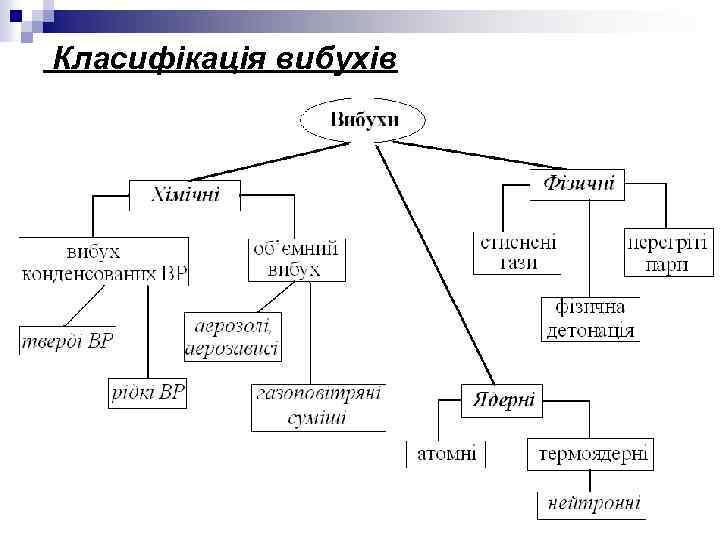

Класифікація вибухів

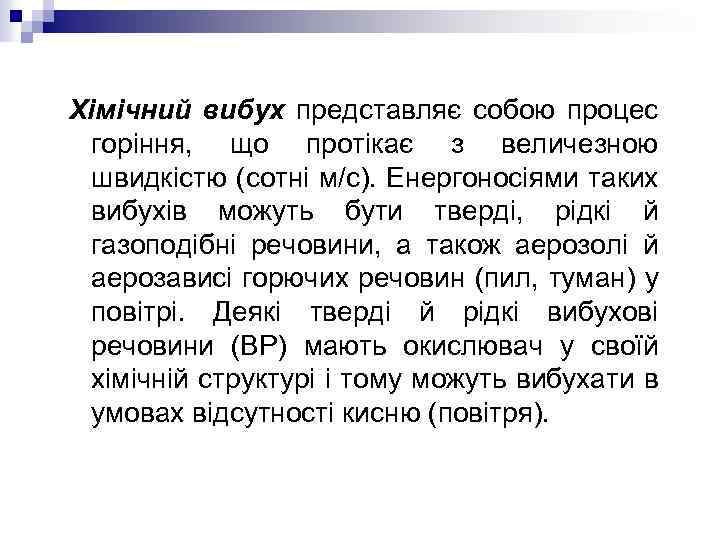

Хімічний вибух представляє собою процес горіння, що протікає з величезною швидкістю (сотні м/с). Енергоносіями таких вибухів можуть бути тверді, рідкі й газоподібні речовини, а також аерозолі й аерозависі горючих речовин (пил, туман) у повітрі. Деякі тверді й рідкі вибухові речовини (ВР) мають окислювач у своїй хімічній структурі і тому можуть вибухати в умовах відсутності кисню (повітря).

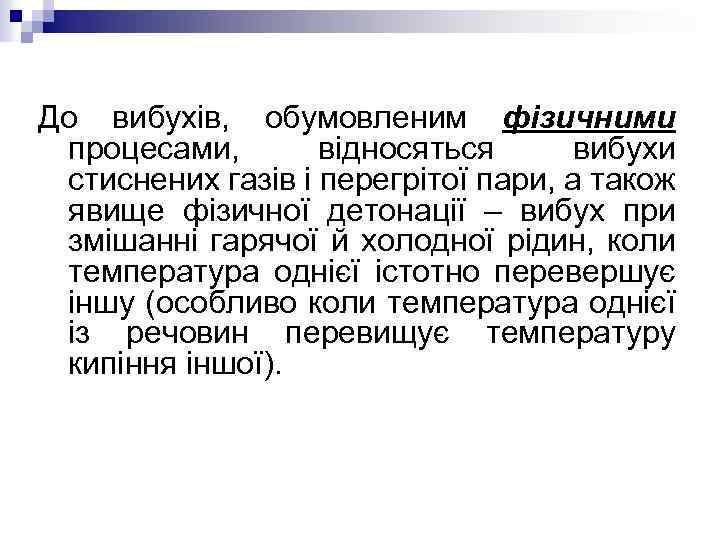

До вибухів, обумовленим фізичними процесами, відносяться вибухи стиснених газів і перегрітої пари, а також явище фізичної детонації – вибух при змішанні гарячої й холодної рідин, коли температура однієї істотно перевершує іншу (особливо коли температура однієї із речовин перевищує температуру кипіння іншої).

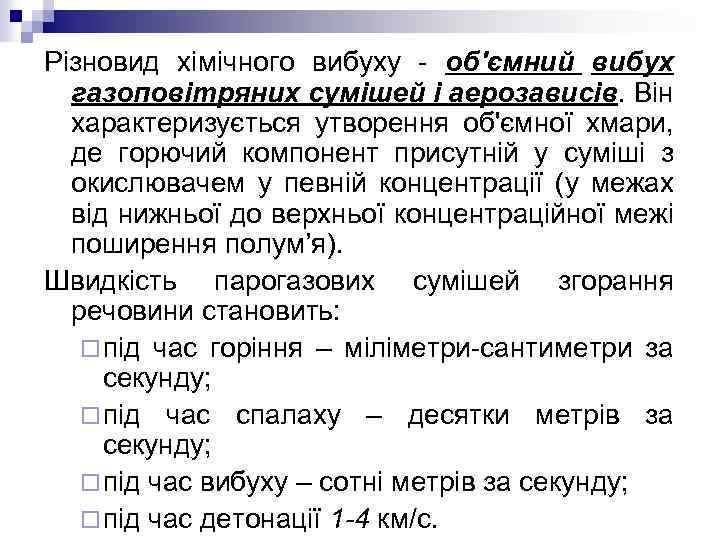

Різновид хімічного вибуху - об'ємний вибух газоповітряних сумішей і аерозависів. Він характеризується утворення об'ємної хмари, де горючий компонент присутній у суміші з окислювачем у певній концентрації (у межах від нижньої до верхньої концентраційної межі поширення полум’я). Швидкість парогазових сумішей згорання речовини становить: ¨ під час горіння – міліметри-сантиметри за секунду; ¨ під час спалаху – десятки метрів за секунду; ¨ під час вибуху – сотні метрів за секунду; ¨ під час детонації 1 -4 км/с.

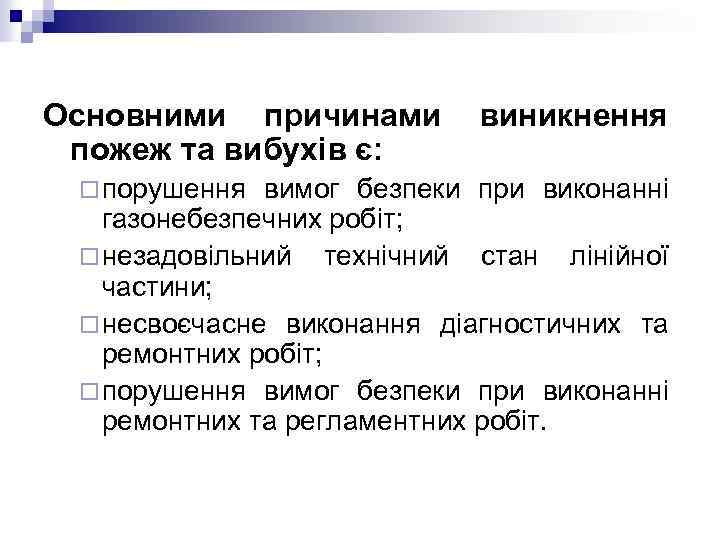

Основними причинами пожеж та вибухів є: ¨ порушення виникнення вимог безпеки при виконанні газонебезпечних робіт; ¨ незадовільний технічний стан лінійної частини; ¨ несвоєчасне виконання діагностичних та ремонтних робіт; ¨ порушення вимог безпеки при виконанні ремонтних та регламентних робіт.

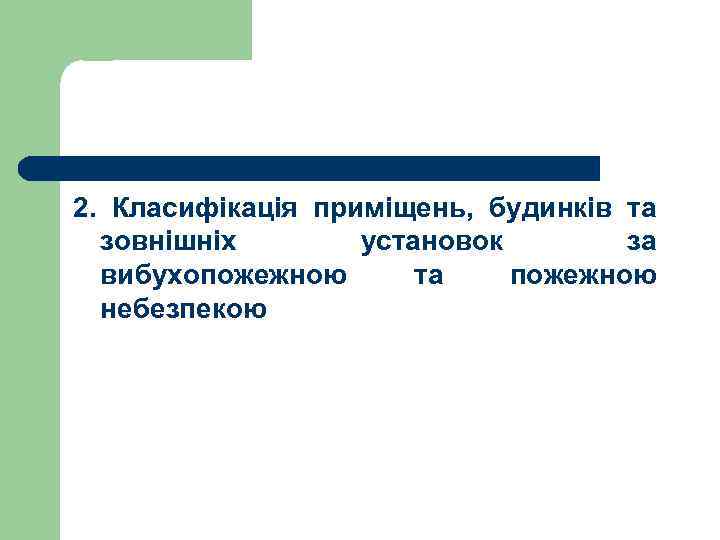

2. Класифікація приміщень, будинків та зовнішніх установок за вибухопожежною та пожежною небезпекою

Методика визначення категорії приміщень, будинків та зовнішніх установок на ведена у нормативному документі НАПБ Б. 03 -002– 2007 «Норми визначення категорій приміщень, будинків та зовнішніх установок за вибухопожежною та пожежною небезпекою» .

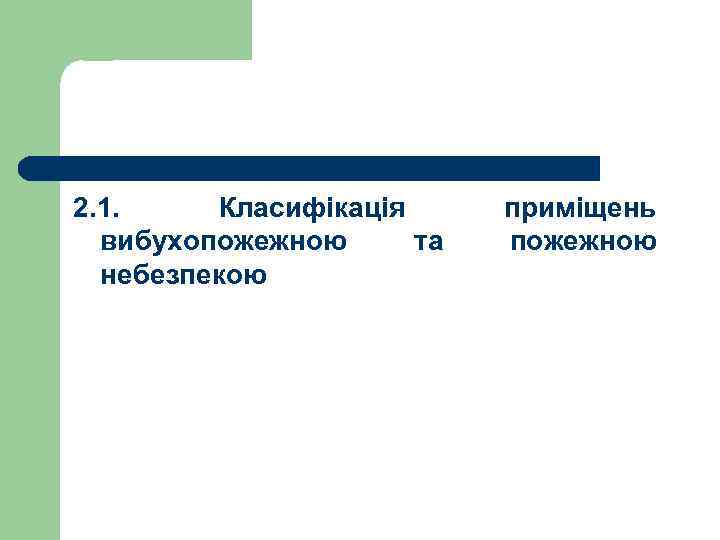

2. 1. Класифікація вибухопожежною та небезпекою приміщень пожежною

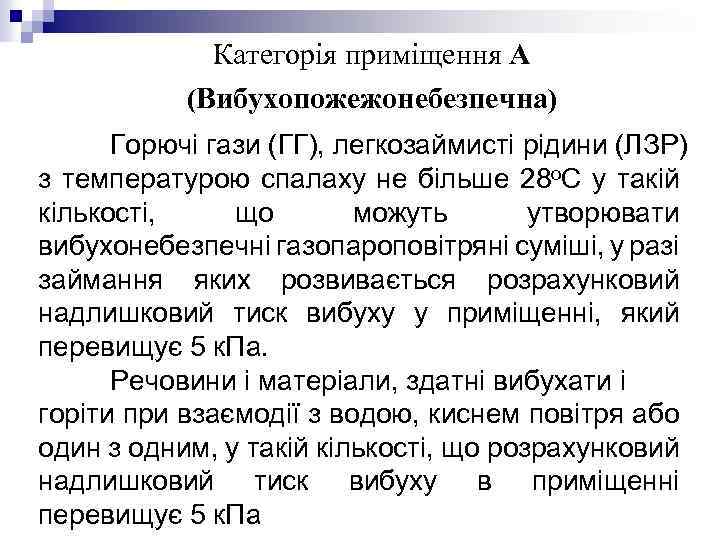

Категорія приміщення А (Вибухопожежонебезпечна) Горючі гази (ГГ), легкозаймисті рідини (ЛЗР) з температурою спалаху не більше 28 о. С у такій кількості, що можуть утворювати вибухонебезпечні газопароповітряні суміші, у разі займання яких розвивається розрахунковий надлишковий тиск вибуху у приміщенні, який перевищує 5 к. Па. Речовини і матеріали, здатні вибухати і горіти при взаємодії з водою, киснем повітря або один з одним, у такій кількості, що розрахунковий надлишковий тиск вибуху в приміщенні перевищує 5 к. Па

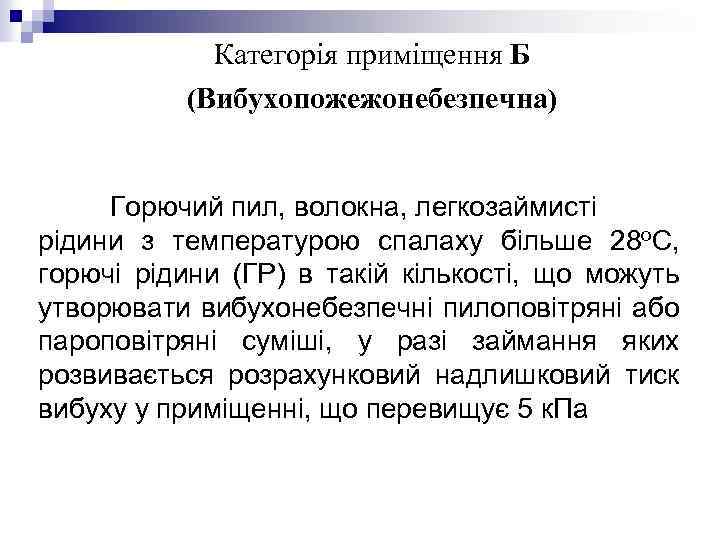

Категорія приміщення Б (Вибухопожежонебезпечна) Горючий пил, волокна, легкозаймисті рідини з температурою спалаху більше 28 о. C, горючі рідини (ГР) в такій кількості, що можуть утворювати вибухонебезпечні пилоповітряні або пароповітряні суміші, у разі займання яких розвивається розрахунковий надлишковий тиск вибуху у приміщенні, що перевищує 5 к. Па

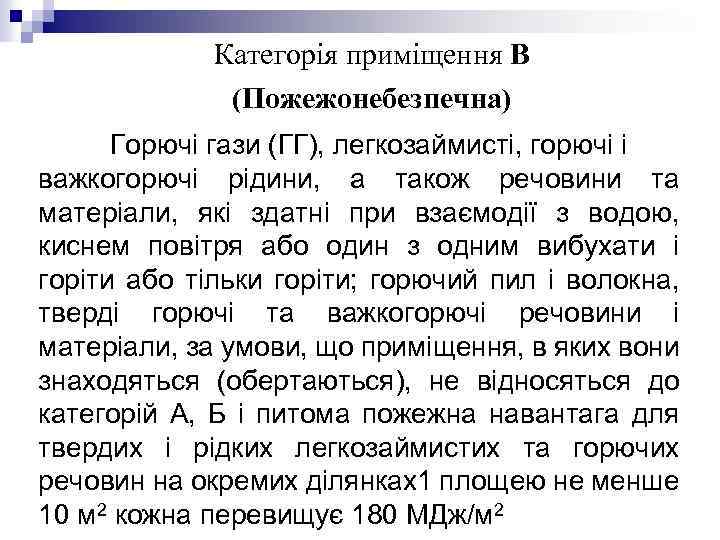

Категорія приміщення В (Пожежонебезпечна) Горючі гази (ГГ), легкозаймисті, горючі і важкогорючі рідини, а також речовини та матеріали, які здатні при взаємодії з водою, киснем повітря або один з одним вибухати і горіти або тільки горіти; горючий пил і волокна, тверді горючі та важкогорючі речовини і матеріали, за умови, що приміщення, в яких вони знаходяться (обертаються), не відносяться до категорій А, Б і питома пожежна навантага для твердих і рідких легкозаймистих та горючих речовин на окремих ділянках1 площею не менше 10 м 2 кожна перевищує 180 МДж/м 2

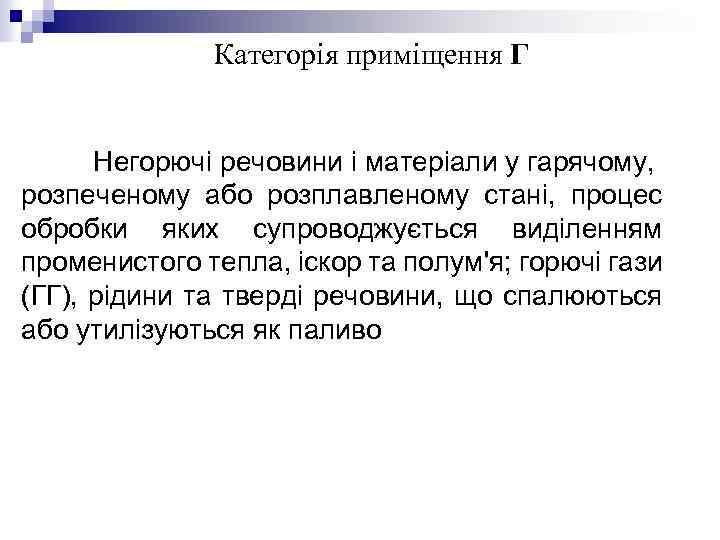

Категорія приміщення Г Негорючі речовини і матеріали у гарячому, розпеченому або розплавленому стані, процес обробки яких супроводжується виділенням променистого тепла, іскор та полум'я; горючі гази (ГГ), рідини та тверді речовини, що спалюються або утилізуються як паливо

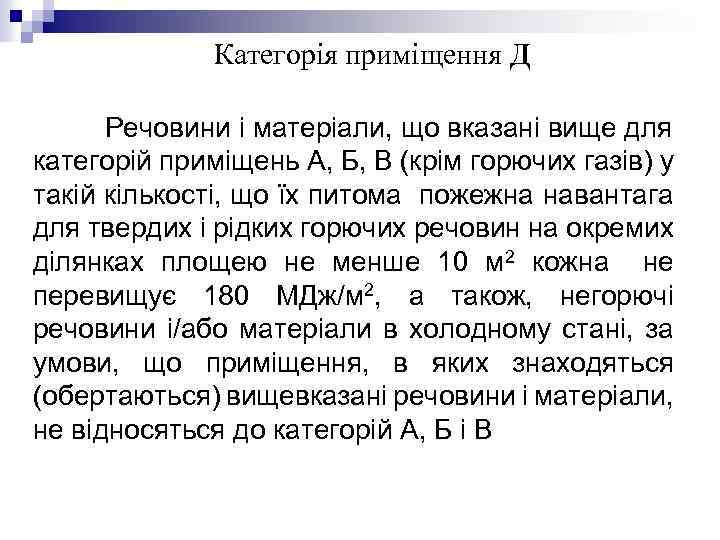

Категорія приміщення Д Речовини і матеріали, що вказані вище для категорій приміщень А, Б, В (крім горючих газів) у такій кількості, що їх питома пожежна навантага для твердих і рідких горючих речовин на окремих ділянках площею не менше 10 м 2 кожна не перевищує 180 МДж/м 2, а також, негорючі речовини і/або матеріали в холодному стані, за умови, що приміщення, в яких знаходяться (обертаються) вищевказані речовини і матеріали, не відносяться до категорій А, Б і В

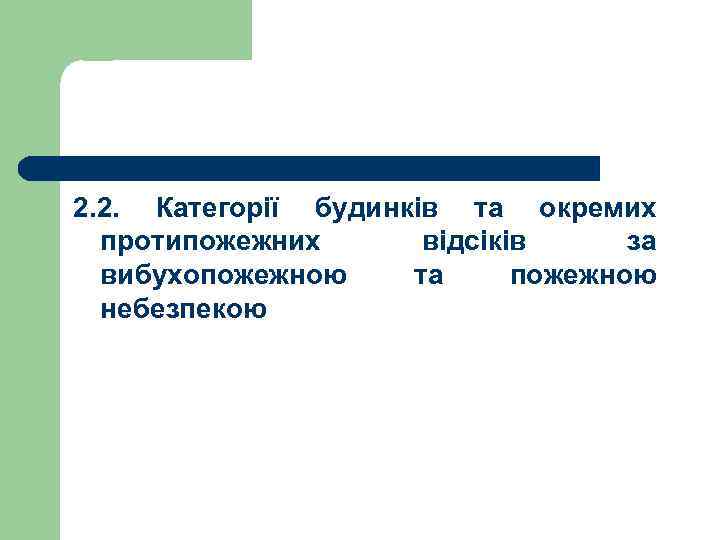

2. 2. Категорії будинків та окремих протипожежних відсіків за вибухопожежною та пожежною небезпекою

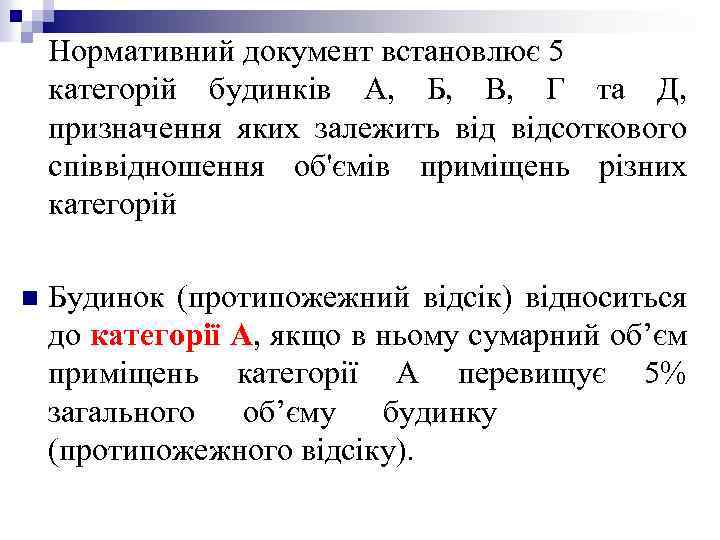

Нормативний документ встановлює 5 категорій будинків А, Б, В, Г та Д, призначення яких залежить відсоткового співвідношення об'ємів приміщень різних категорій n Будинок (протипожежний відсік) відноситься до категорії А, якщо в ньому сумарний об’єм приміщень категорії А перевищує 5% загального об’єму будинку (протипожежного відсіку).

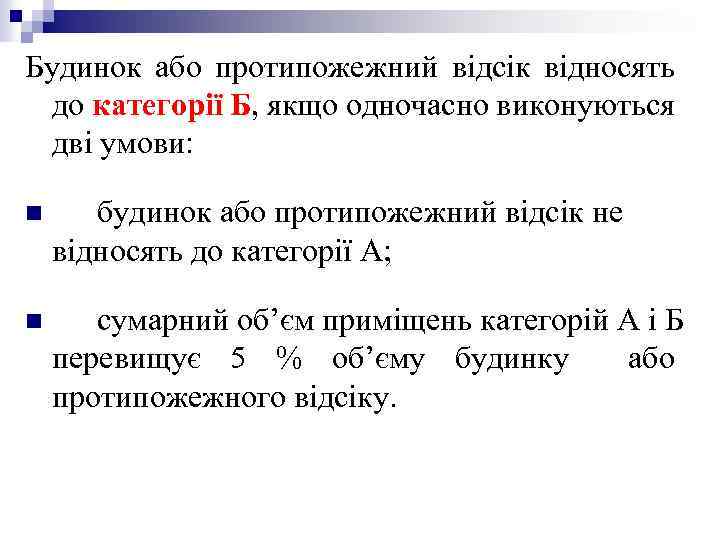

Будинок або протипожежний відсік відносять до категорії Б, якщо одночасно виконуються дві умови: n будинок або протипожежний відсік не відносять до категорії А; n сумарний об’єм приміщень категорій А і Б перевищує 5 % об’єму будинку або протипожежного відсіку.

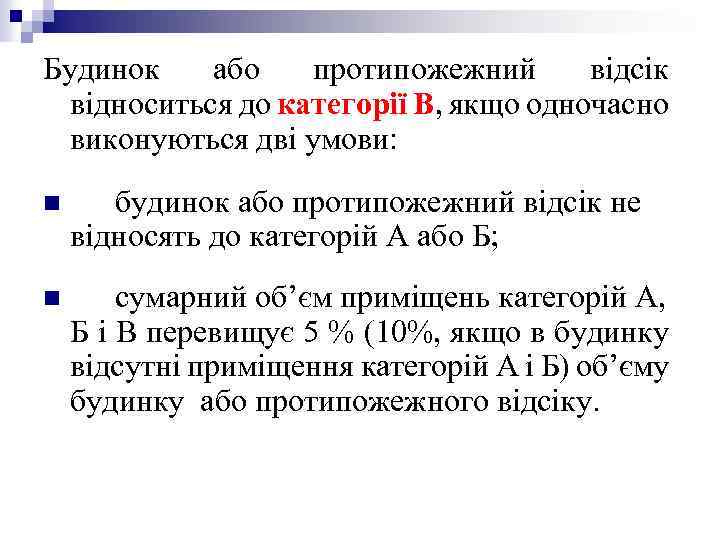

Будинок або протипожежний відсік відноситься до категорії В, якщо одночасно виконуються дві умови: n будинок або протипожежний відсік не відносять до категорій А або Б; n сумарний об’єм приміщень категорій А, Б і В перевищує 5 % (10%, якщо в будинку відсутні приміщення категорій А і Б) об’єму будинку або протипожежного відсіку.

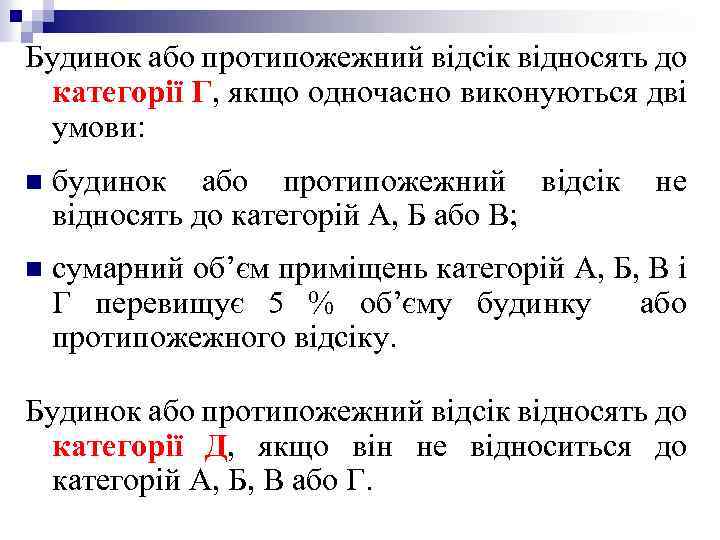

Будинок або протипожежний відсік відносять до категорії Г, якщо одночасно виконуються дві умови: n будинок або протипожежний відсік відносять до категорій А, Б або В; не n сумарний об’єм приміщень категорій А, Б, В і Г перевищує 5 % об’єму будинку або протипожежного відсіку. Будинок або протипожежний відсік відносять до категорії Д, якщо він не відноситься до категорій А, Б, В або Г.

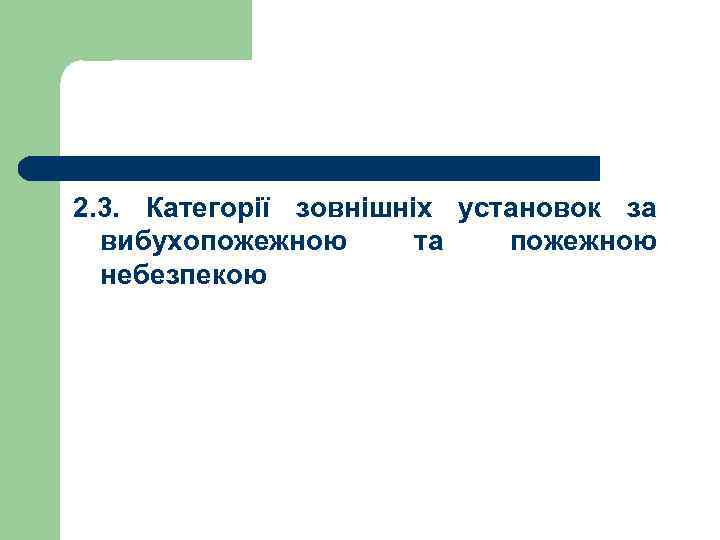

2. 3. Категорії зовнішніх установок за вибухопожежною та пожежною небезпекою

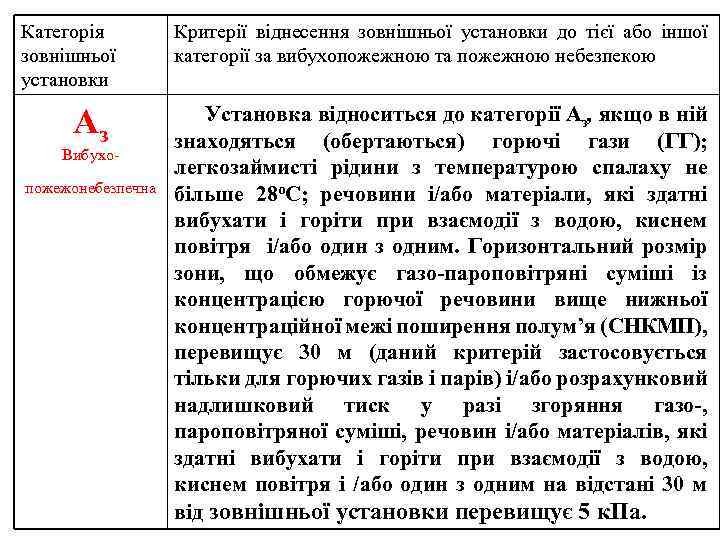

Категорія зовнішньої установки Аз Вибухопожежонебезпечна Критерії віднесення зовнішньої установки до тієї або іншої категорії за вибухопожежною та пожежною небезпекою Установка відноситься до категорії Аз, якщо в ній знаходяться (обертаються) горючі гази (ГГ); легкозаймисті рідини з температурою спалаху не більше 28 о. С; речовини і/або матеріали, які здатні вибухати і горіти при взаємодії з водою, киснем повітря і/або один з одним. Горизонтальний розмір зони, що обмежує газо-пароповітряні суміші із концентрацією горючої речовини вище нижньої концентраційної межі поширення полум’я (СНКМП), перевищує 30 м (даний критерій застосовується тільки для горючих газів і парів) і/або розрахунковий надлишковий тиск у разі згоряння газо-, пароповітряної суміші, речовин і/або матеріалів, які здатні вибухати і горіти при взаємодії з водою, киснем повітря і /або один з одним на відстані 30 м від зовнішньої установки перевищує 5 к. Па.

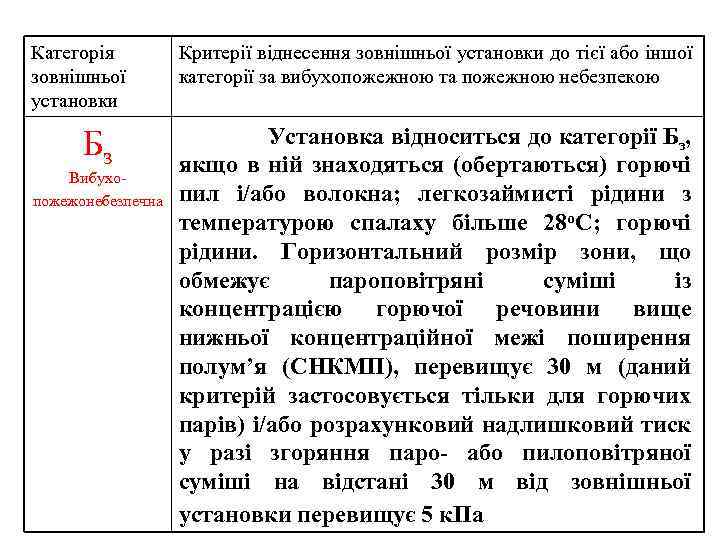

Категорія зовнішньої установки Бз Вибухопожежонебезпечна Критерії віднесення зовнішньої установки до тієї або іншої категорії за вибухопожежною та пожежною небезпекою Установка відноситься до категорії Бз, якщо в ній знаходяться (обертаються) горючі пил і/або волокна; легкозаймисті рідини з температурою спалаху більше 28 о. С; горючі рідини. Горизонтальний розмір зони, що обмежує пароповітряні суміші із концентрацією горючої речовини вище нижньої концентраційної межі поширення полум’я (СНКМП), перевищує 30 м (даний критерій застосовується тільки для горючих парів) і/або розрахунковий надлишковий тиск у разі згоряння паро- або пилоповітряної суміші на відстані 30 м від зовнішньої установки перевищує 5 к. Па

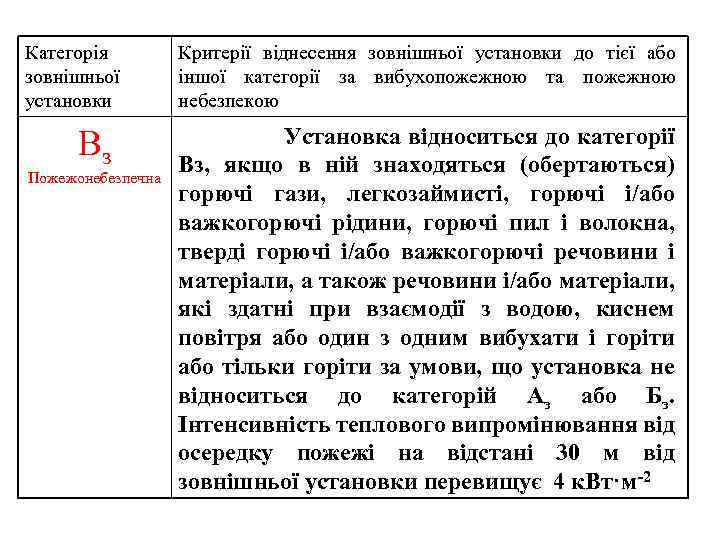

Категорія зовнішньої установки Вз Пожежонебезпечна Критерії віднесення зовнішньої установки до тієї або іншої категорії за вибухопожежною та пожежною небезпекою Установка відноситься до категорії Вз, якщо в ній знаходяться (обертаються) горючі гази, легкозаймисті, горючі і/або важкогорючі рідини, горючі пил і волокна, тверді горючі і/або важкогорючі речовини і матеріали, а також речовини і/або матеріали, які здатні при взаємодії з водою, киснем повітря або один з одним вибухати і горіти або тільки горіти за умови, що установка не відноситься до категорій Аз або Бз. Інтенсивність теплового випромінювання від осередку пожежі на відстані 30 м від зовнішньої установки перевищує 4 к. Вт·м-2

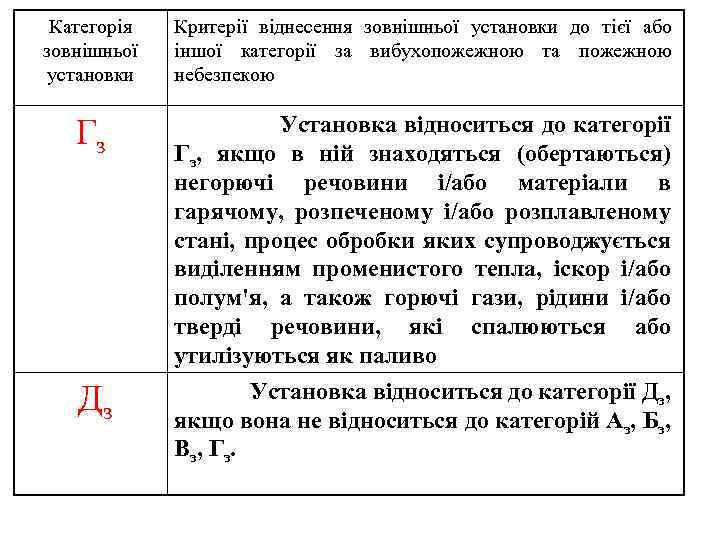

Категорія зовнішньої установки Критерії віднесення зовнішньої установки до тієї або іншої категорії за вибухопожежною та пожежною небезпекою Гз Установка відноситься до категорії Гз, якщо в ній знаходяться (обертаються) негорючі речовини і/або матеріали в гарячому, розпеченому і/або розплавленому стані, процес обробки яких супроводжується виділенням променистого тепла, іскор і/або полум'я, а також горючі гази, рідини і/або тверді речовини, які спалюються або утилізуються як паливо Дз Установка відноситься до категорії Дз, якщо вона не відноситься до категорій Аз, Бз, В з , Гз.

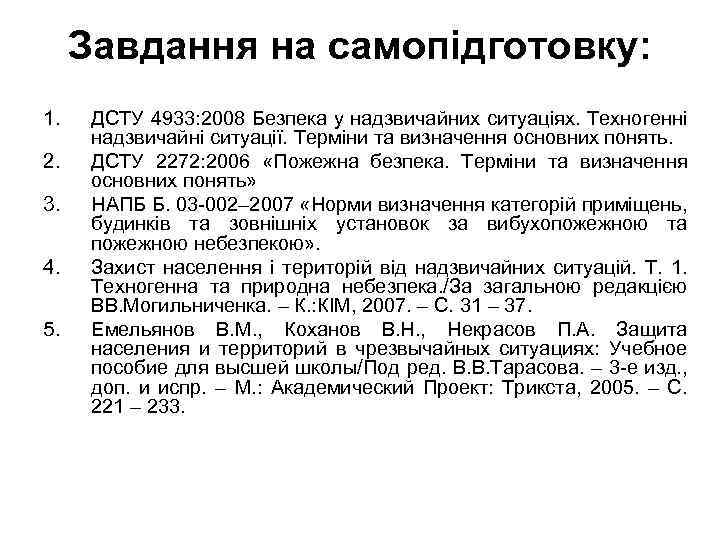

Завдання на самопідготовку: 1. 2. 3. 4. 5. ДСТУ 4933: 2008 Безпека у надзвичайних ситуаціях. Техногенні надзвичайні ситуації. Терміни та визначення основних понять. ДСТУ 2272: 2006 «Пожежна безпека. Терміни та визначення основних понять» НАПБ Б. 03 -002– 2007 «Норми визначення категорій приміщень, будинків та зовнішніх установок за вибухопожежною та пожежною небезпекою» . Захист населення і територій від надзвичайних ситуацій. Т. 1. Техногенна та природна небезпека. /За загальною редакцією ВВ. Могильниченка. – К. : КІМ, 2007. – С. 31 – 37. Емельянов В. М. , Коханов В. Н. , Некрасов П. А. Защита населения и территорий в чрезвычайных ситуациях: Учебное пособие для высшей школы/Под ред. В. В. Тарасова. – 3 -е изд. , доп. и испр. – М. : Академический Проект: Трикста, 2005. – С. 221 – 233.
