НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ Факультет підготовки офіцерів запасу Житомирського

НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ Факультет підготовки офіцерів запасу Житомирського військового інституту ім. С. П. Корольова Кафедра тактики та загальновійськових дисциплін

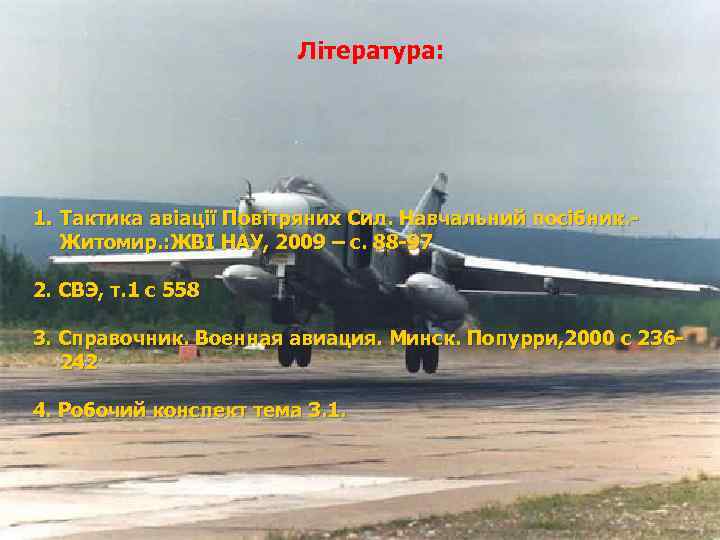

Література: 1. Тактика авіації Повітряних Сил. Навчальний посібник. Житомир. : ЖВІ НАУ, 2009 с. 88 -97 Житомир. : ЖВІ НАУ, 2009 – – с. 88 -97 2. СВЭ, т. 1 с 558 3. Справочник. Военная авиация. Минск. Попурри, 2000 с 236242 4. Робочий конспект тема 3. 1.

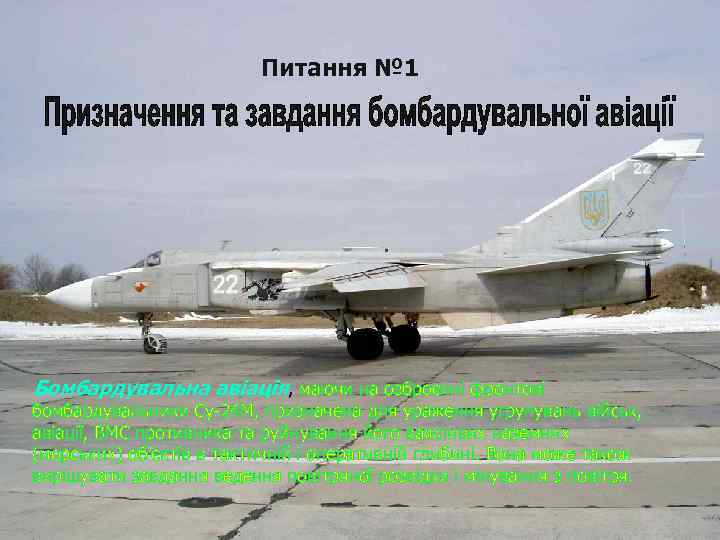

Питання № 1 Бомбардувальна авіація, маючи на озброєнні фронтові бомбардувальники Су-24 М, призначена для ураження угрупувань військ, авіації, ВМС противника та руйнування його важливих наземних (морських) об’єктів в тактичній і оперативній глибині. Вона може також вирішувати завдання ведення повітряної розвідки і мінування з повітря.

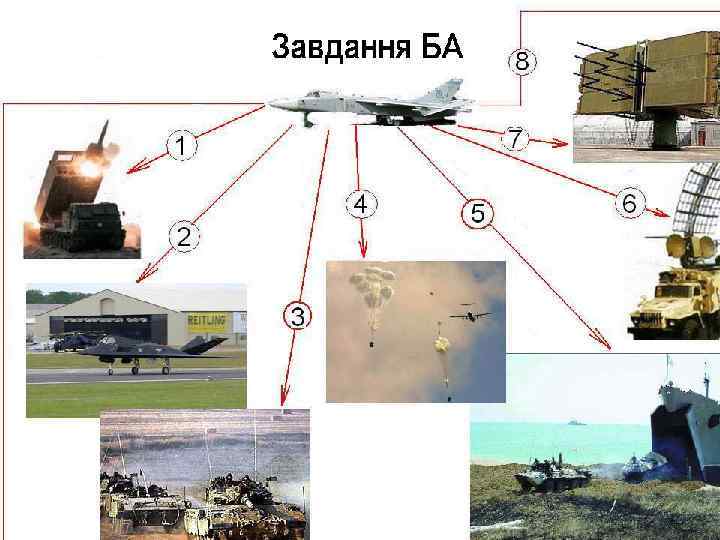

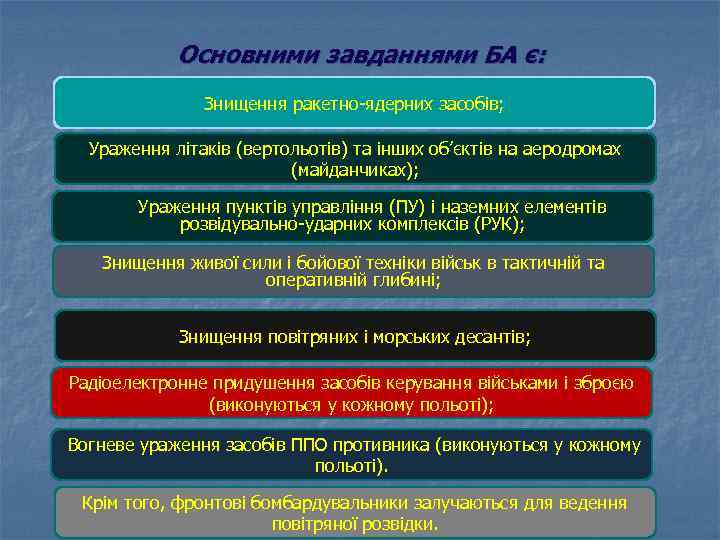

Основними завданнями БА є: Знищення ракетно-ядерних засобів; Ураження літаків (вертольотів) та інших об’єктів на аеродромах (майданчиках); Ураження пунктів управління (ПУ) і наземних елементів розвідувально-ударних комплексів (РУК); Знищення живої сили і бойової техніки військ в тактичній та оперативній глибині; Знищення повітряних і морських десантів; Радіоелектронне придушення засобів керування військами і зброєю (виконуються у кожному польоті); Вогневе ураження засобів ППО противника (виконуються у кожному польоті). Крім того, фронтові бомбардувальники залучаються для ведення повітряної розвідки.

ОСНОВНІ ОБЄКТИ ДІЙ БОМБАРДУВАЛЬНОЇ АВІАЦІЇ Підрозділи тактичних і оперативно-тактичних ракет, склади, польові пункти збереження ядерних боєприпасів і постачання ними літаки (вертольоти) в місцях стоянки і ремонту, ЗПС, РД, ПУ, склади пального і боєприпасів, Гармати польової артилерії, танки, БМП, БТР, РСЗВ, протитанкові реактивні комплекси, жива сила, об`єкти комунікацій(залізничні вузли, станції, мости) КП оперативних обєднань, ПУ авіаціїєю ППО, наземні елементи РУК, радіолокаційні і радіорелейні станції, спеціальні машини, особовий склад. При знищенні повітряного десанту-транспортні літаки на аеродромах завантаження та в районах посадки, жива сила і бойова техніка десанту При знищенні морського десанту-десантні кораблі, транспорти, вертольотоносці, десантно-висадкові засоби з живою силою і бойовою технікою, кораблі вогневої підтримки і прикриття десанту

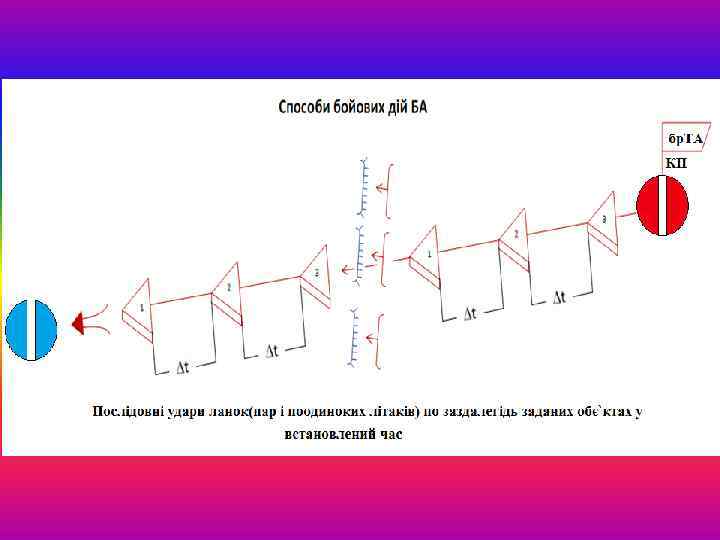

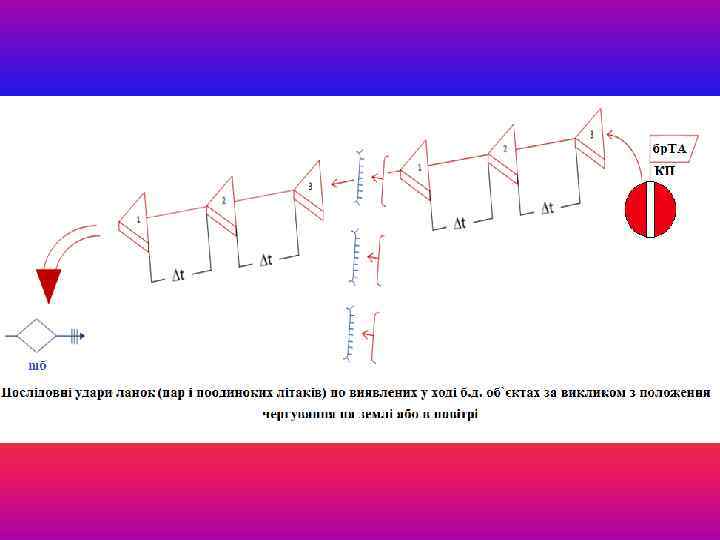

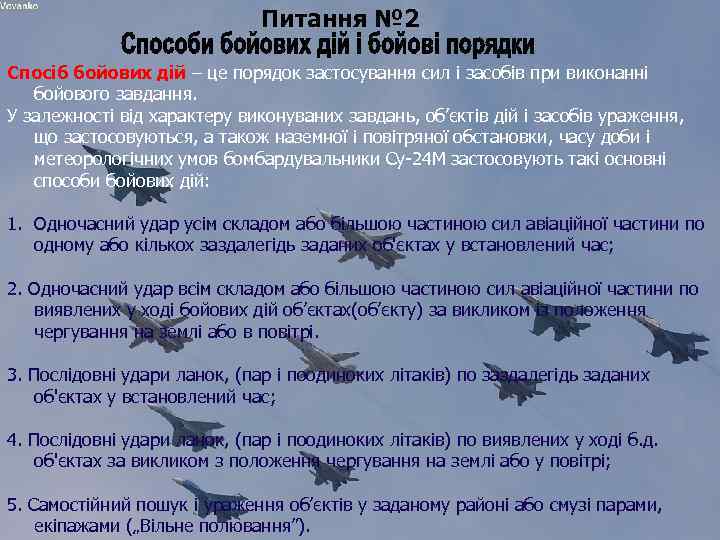

Питання № 2 Спосіб бойових дій – це порядок застосування сил і засобів при виконанні бойового завдання. У залежності від характеру виконуваних завдань, об’єктів дій і засобів ураження, що застосовуються, а також наземної і повітряної обстановки, часу доби і метеорологічних умов бомбардувальники Су-24 М застосовують такі основні способи бойових дій: 1. Одночасний удар усім складом або більшою частиною сил авіаційної частини по одному або кількох заздалегідь заданих об'єктах у встановлений час; 2. Одночасний удар всім складом або більшою частиною сил авіаційної частини по виявлених у ході бойових дій об’єктах(об’єкту) за викликом із положення чергування на землі або в повітрі. 3. Послідовні удари ланок, (пар і поодиноких літаків) по заздалегідь заданих об'єктах у встановлений час; 4. Послідовні удари ланок, (пар і поодиноких літаків) по виявлених у ході б. д. об'єктах за викликом з положення чергування на землі або у повітрі; 5. Самостійний пошук і ураження об’єктів у заданому районі або смузі парами, екіпажами („Вільне полювання”).

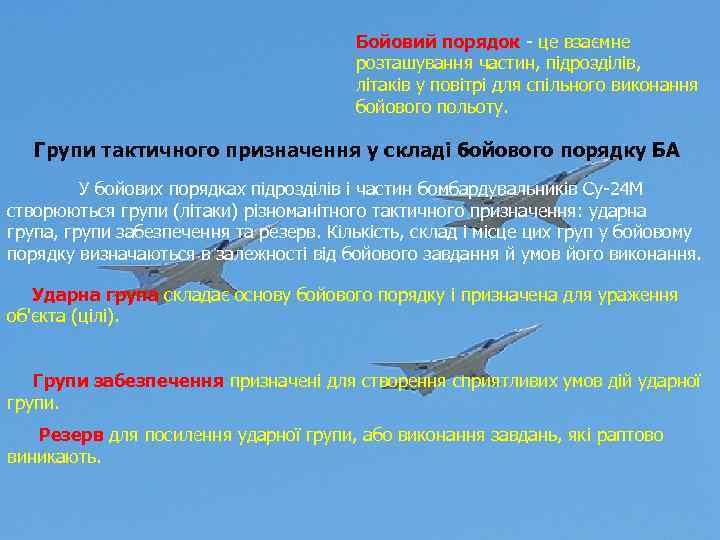

Бойовий порядок - це взаємне розташування частин, підрозділів, літаків у повітрі для спільного виконання бойового польоту. Групи тактичного призначення у складі бойового порядку БА У бойових порядках підрозділів і частин бомбардувальників Су-24 М створюються групи (літаки) різноманітного тактичного призначення: ударна група, групи забезпечення та резерв. Кількість, склад і місце цих груп у бойовому порядку визначаються в залежності від бойового завдання й умов його виконання. Ударна група складає основу бойового порядку і призначена для ураження об'єкта (цілі). Групи забезпечення призначені для створення сприятливих умов дій ударної групи. Резерв для посилення ударної групи, або виконання завдань, які раптово виникають.

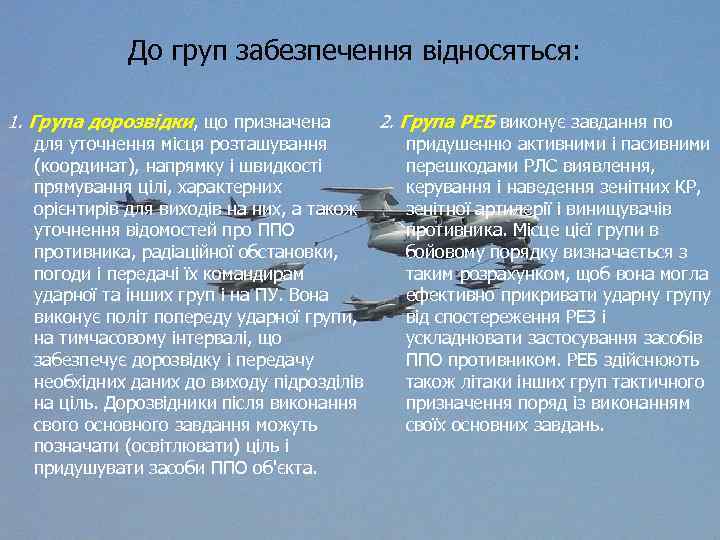

До груп забезпечення відносяться: 1. Група дорозвідки, що призначена для уточнення місця розташування (координат), напрямку і швидкості прямування цілі, характерних орієнтирів для виходів на них, а також уточнення відомостей про ППО противника, радіаційної обстановки, погоди і передачі їх командирам ударної та інших груп і на ПУ. Вона виконує політ попереду ударної групи, на тимчасовому інтервалі, що забезпечує дорозвідку і передачу необхідних даних до виходу підрозділів на ціль. Дорозвідники після виконання свого основного завдання можуть позначати (освітлювати) ціль і придушувати засоби ППО об'єкта. 2. Група РЕБ виконує завдання по придушенню активними і пасивними перешкодами РЛС виявлення, керування і наведення зенітних КР, зенітної артилерії і винищувачів противника. Місце цієї групи в бойовому порядку визначається з таким розрахунком, щоб вона могла ефективно прикривати ударну групу від спостереження РЕЗ і ускладнювати застосування засобів ППО противником. РЕБ здійснюють також літаки інших груп тактичного призначення поряд із виконанням своїх основних завдань.

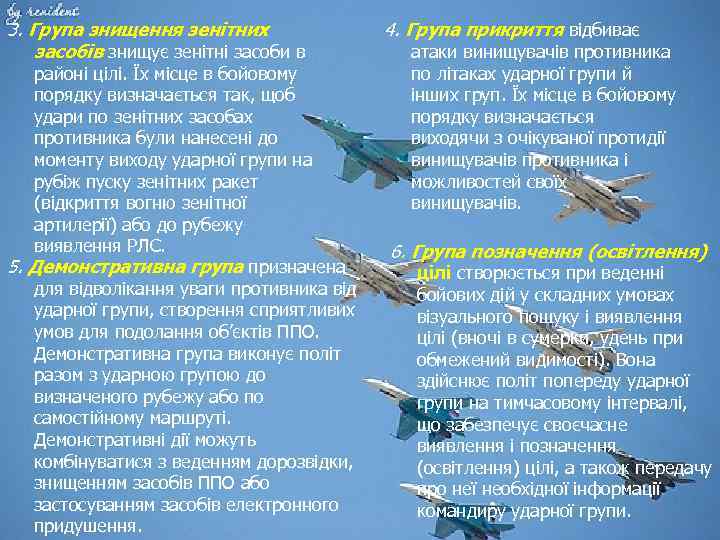

3. Група знищення зенітних засобів знищує зенітні засоби в районі цілі. Їх місце в бойовому порядку визначається так, щоб удари по зенітних засобах противника були нанесені до моменту виходу ударної групи на рубіж пуску зенітних ракет (відкриття вогню зенітної артилерії) або до рубежу виявлення РЛС. 5. Демонстративна група призначена для відволікання уваги противника від ударної групи, створення сприятливих умов для подолання об’єктів ППО. Демонстративна група виконує політ разом з ударною групою до визначеного рубежу або по самостійному маршруті. Демонстративні дії можуть комбінуватися з веденням дорозвідки, знищенням засобів ППО або застосуванням засобів електронного придушення. 4. Група прикриття відбиває атаки винищувачів противника по літаках ударної групи й інших груп. Їх місце в бойовому порядку визначається виходячи з очікуваної протидії винищувачів противника і можливостей своїх винищувачів. 6. Група позначення (освітлення) цілі створюється при веденні бойових дій у складних умовах візуального пошуку і виявлення цілі (вночі в сумерки, удень при обмежений видимості). Вона здійснює політ попереду ударної групи на тимчасовому інтервалі, що забезпечує своєчасне виявлення і позначення (освітлення) цілі, а також передачу про неї необхідної інформації командиру ударної групи.

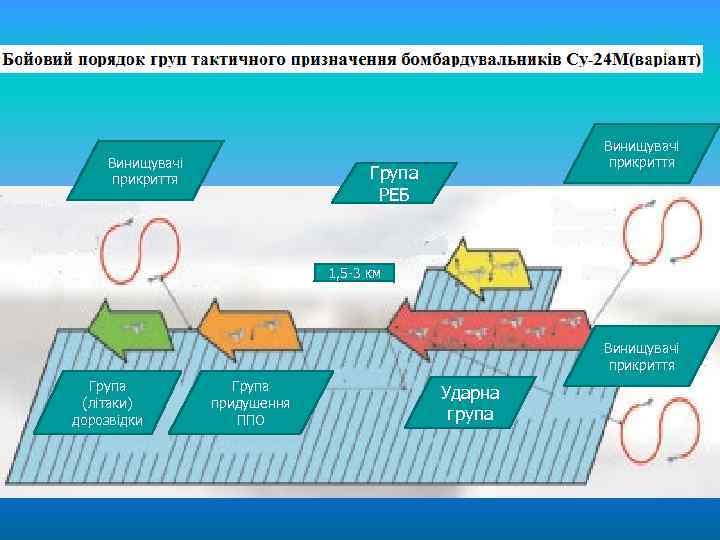

Винищувачі прикриття Група РЕБ 1, 5 -3 км Винищувачі прикриття Група (літаки) дорозвідки Група придушення ППО Ударна група

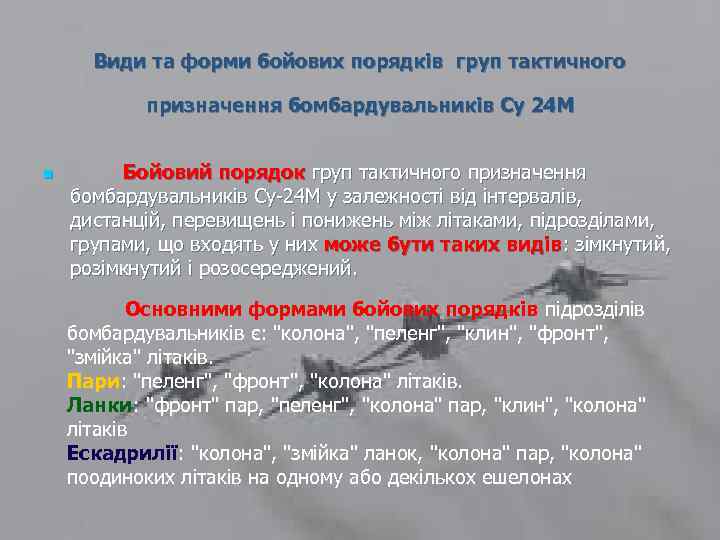

Види та форми бойових порядків груп тактичного призначення бомбардувальників Су 24 М n Бойовий порядок груп тактичного призначення бомбардувальників Су-24 М у залежності від інтервалів, дистанцій, перевищень і понижень між літаками, підрозділами, групами, що входять у них може бути таких видів: зімкнутий, розімкнутий і розосереджений. Основними формами бойових порядків підрозділів бомбардувальників є: "колона", "пеленг", "клин", "фронт", "змійка" літаків. Пари: "пеленг", "фронт", "колона" літаків. Ланки: "фронт" пар, "пеленг", "колона" пар, "клин", "колона" літаків Ескадрилії: "колона", "змійка" ланок, "колона" пар, "колона" поодиноких літаків на одному або декількох ешелонах

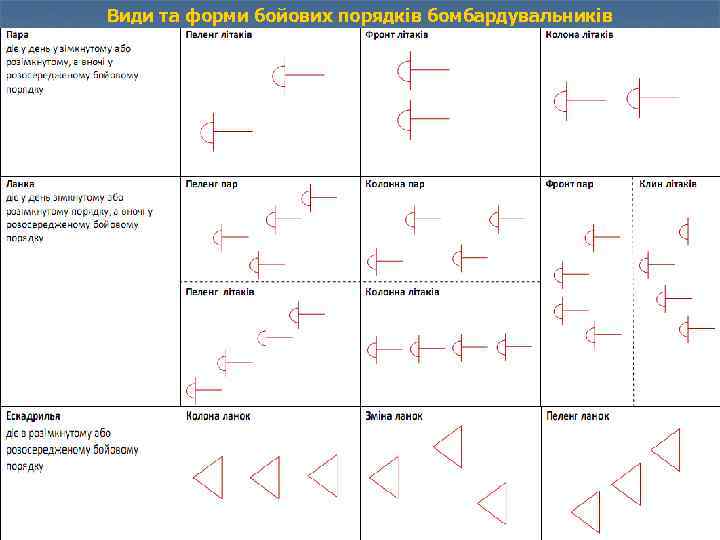

Види та форми бойових порядків бомбардувальників

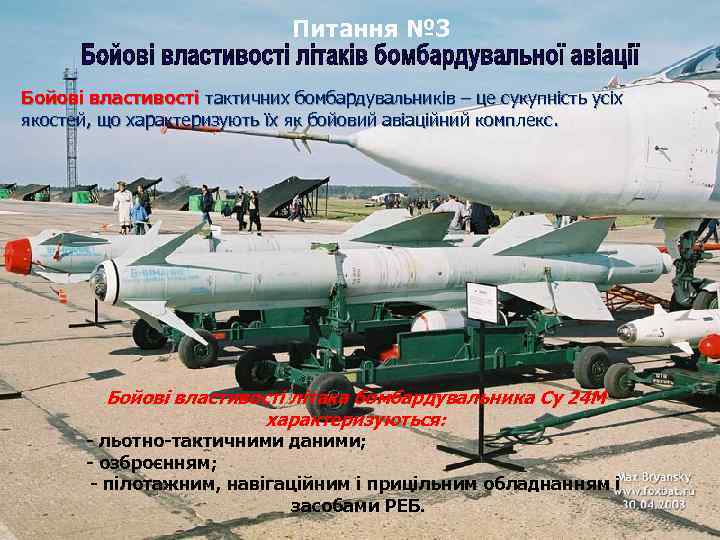

Питання № 3 Питання№ 2 Бойові властивості тактичних бомбардувальників – це сукупність усіх якостей, що характеризують їх як бойовий авіаційний комплекс. Бойові властивості літака бомбардувальника Су 24 М характеризуються: - льотно-тактичними даними; - озброєнням; - пілотажним, навігаційним і прицільним обладнанням і засобами РЕБ.

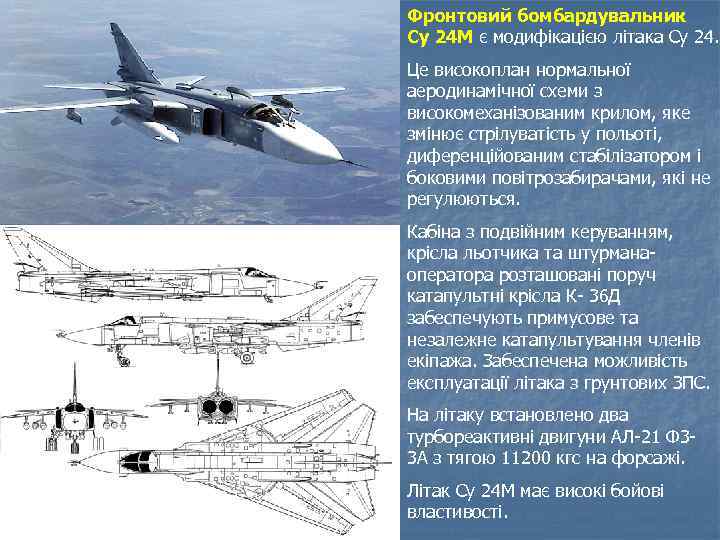

Фронтовий бомбардувальник Су 24 М є модифікацією літака Су 24. Це високоплан нормальної аеродинамічної схеми з високомеханізованим крилом, яке змінює стрілуватість у польоті, диференційованим стабілізатором і боковими повітрозабирачами, які не регулюються. Кабіна з подвійним керуванням, крісла льотчика та штурманаоператора розташовані поруч катапультні крісла К- 36 Д забеспечують примусове та незалежне катапультування членів екіпажа. Забеспечена можливість експлуатації літака з грунтових ЗПС. На літаку встановлено два турбореактивні двигуни АЛ-21 Ф 33 А з тягою 11200 кгс на форсажі. Літак Су 24 М має високі бойові властивості.

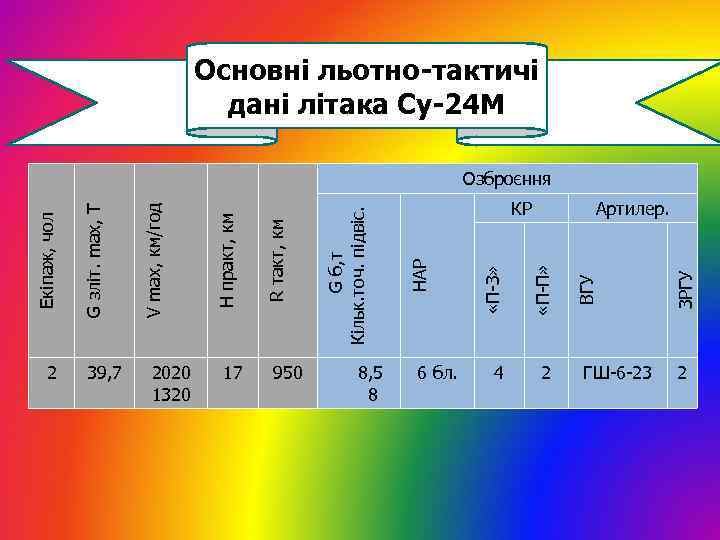

2 39, 7 2020 1320 17 950 8, 5 8 4 2 ГШ-6 -23 ЗРГУ КР ВГУ «П-П» 6 бл. «П-З» НАР G б, т Кільк. точ. підвіс. R такт, км Н практ, км V max, км/год G зліт. max, Т Екіпаж, чол Основні льотно-тактичі дані літака Су-24 М Озброєння Артилер. 2

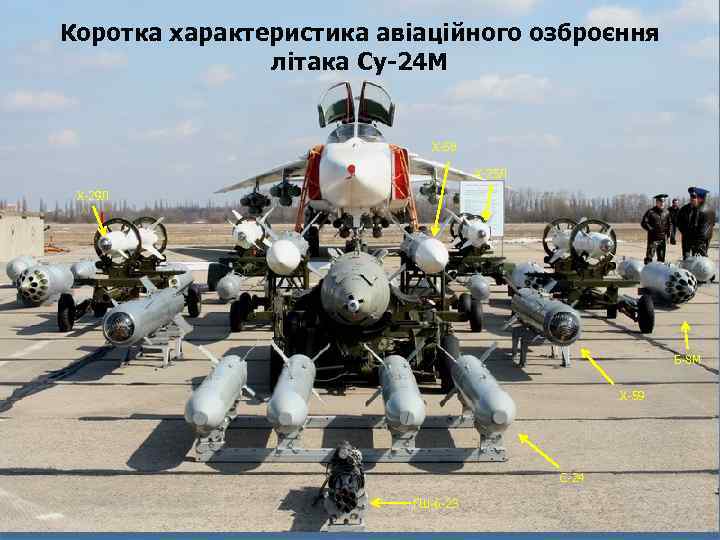

Коротка характеристика авіаційного озброєння літака Су-24 М Х-58 Х-25 Л Х-29 Л Б-8 М Х-59 С-24 ГШ-6 -23

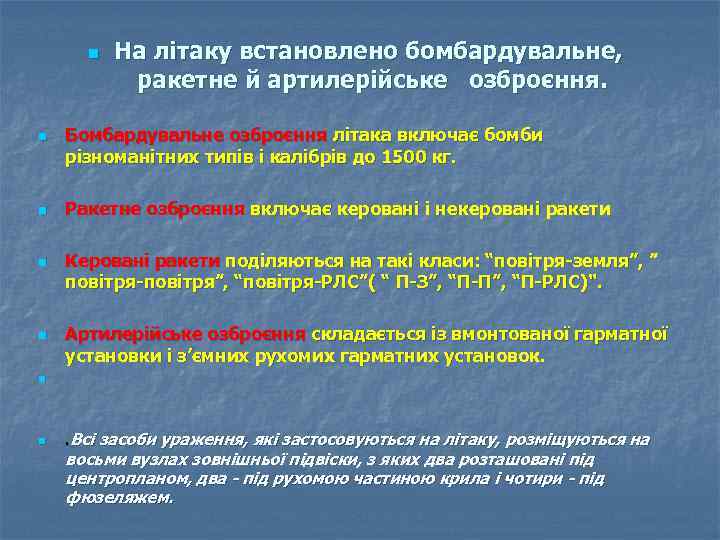

n n n На літаку встановлено бомбардувальне, ракетне й артилерійське озброєння. Бомбардувальне озброєння літака включає бомби різноманітних типів і калібрів до 1500 кг. Ракетне озброєння включає керовані і некеровані ракети Керовані ракети поділяються на такі класи: “повітря-земля”, ” повітря-повітря”, “повітря-РЛС”( “ П-З”, “П-П”, “П-РЛС)". Артилерійське озброєння складається із вмонтованої гарматної установки і з’ємних рухомих гарматних установок. n n . Всі засоби ураження, які застосовуються на літаку, розміщуються на восьми вузлах зовнішньої підвіски, з яких два розташовані під центропланом, два - під рухомою частиною крила і чотири - під фюзеляжем.

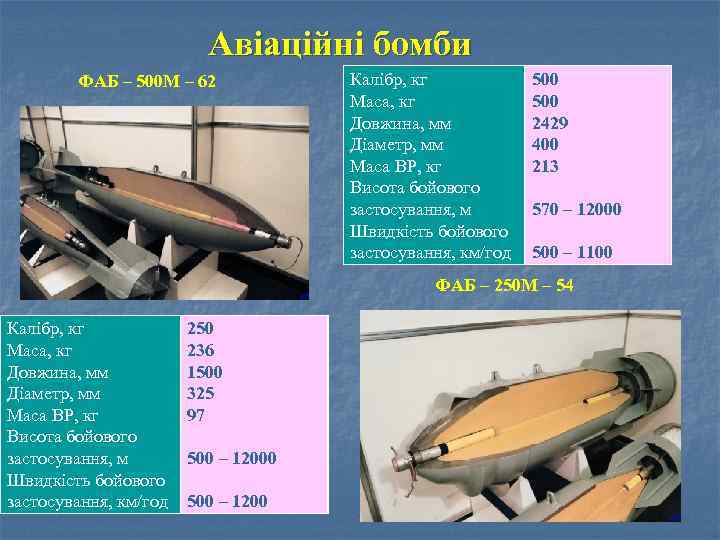

Авіаційні бомби ФАБ – 500 М – 62 Калібр, кг Маса, кг Довжина, мм Діаметр, мм Маса ВР, кг Висота бойового застосування, м Швидкість бойового застосування, км/год 500 – 1200 570 – 12000 500 – 1100 ФАБ – 250 М – 54 250 236 1500 325 97 500 – 12000 500 2429 400 213

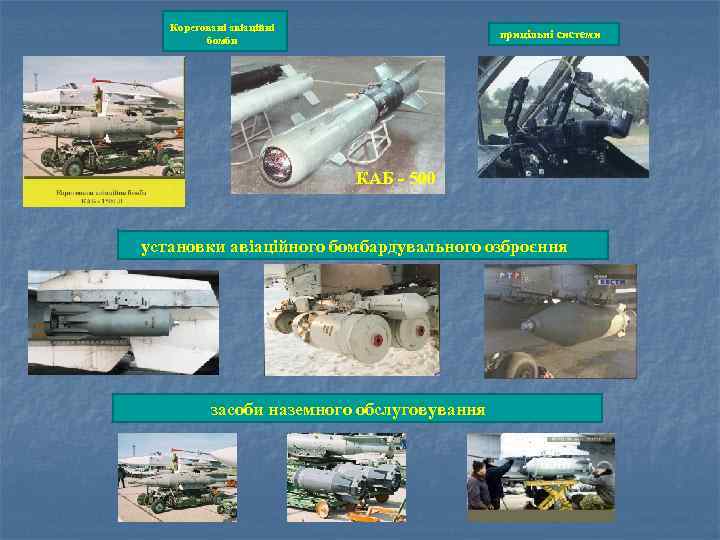

Кореговані авіаційні бомби прицільні системи КАБ - 500 установки авіаційного бомбардувального озброєння засоби наземного обслуговування

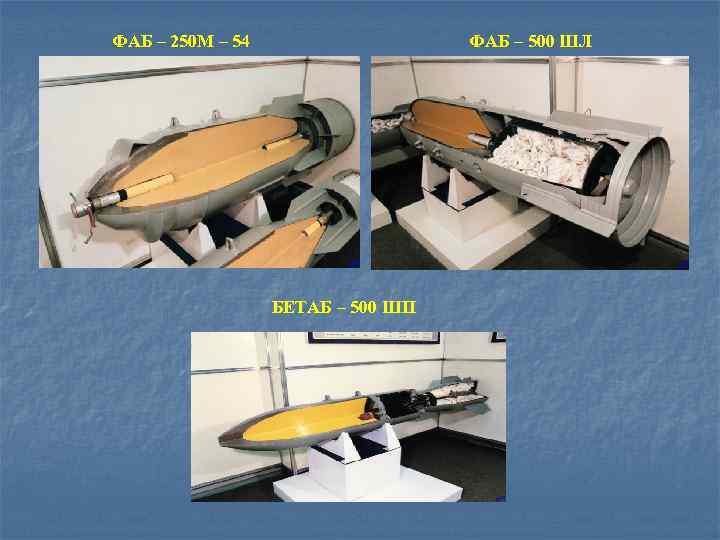

ФАБ – 250 М – 54 ФАБ – 500 ШЛ БЕТАБ – 500 ШП

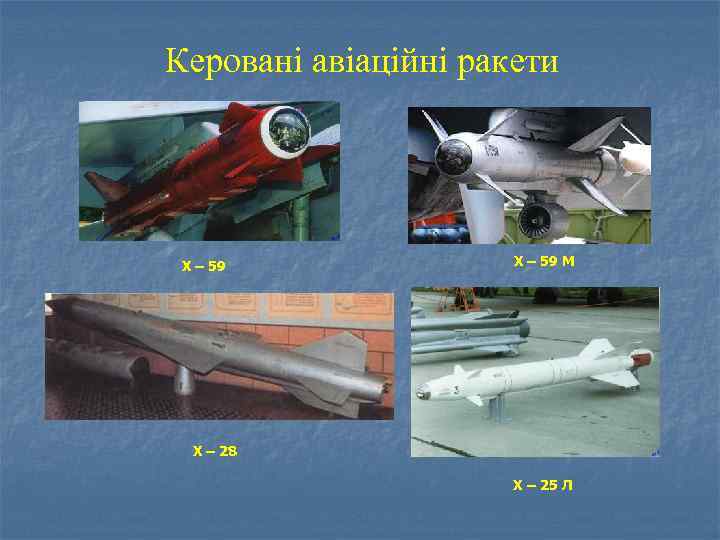

Керовані авіаційні ракети Х – 59 М Х – 28 Х – 25 Л

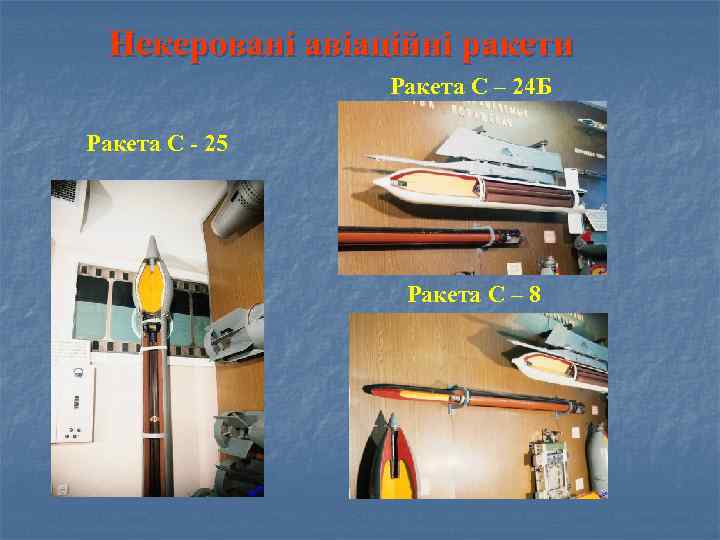

Некеровані авіаційні ракети Ракета С – 24 Б Ракета С - 25 Ракета С – 8

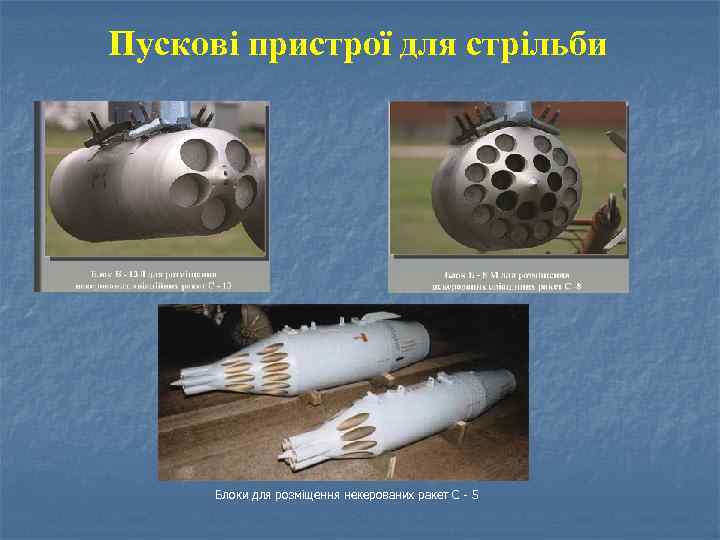

Пускові пристрої для стрільби Блоки для розміщення некерованих ракет С - 5

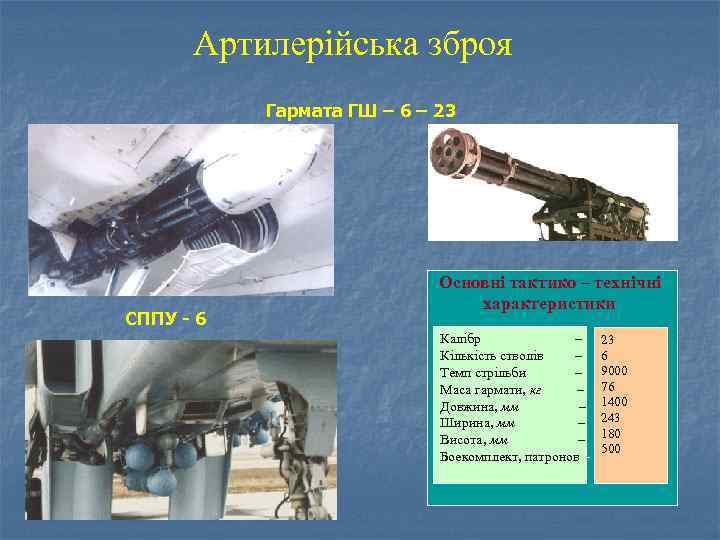

Артилерійська зброя Гармата ГШ – 6 – 23 СППУ - 6 Основні тактико – технічні характеристики Калібр – Кількість стволів – Темп стрільби – Маса гармати, кг – Довжина, мм – Ширина, мм – Висота, мм – Боекомплект, патронов – 23 6 9000 76 1400 243 180 500

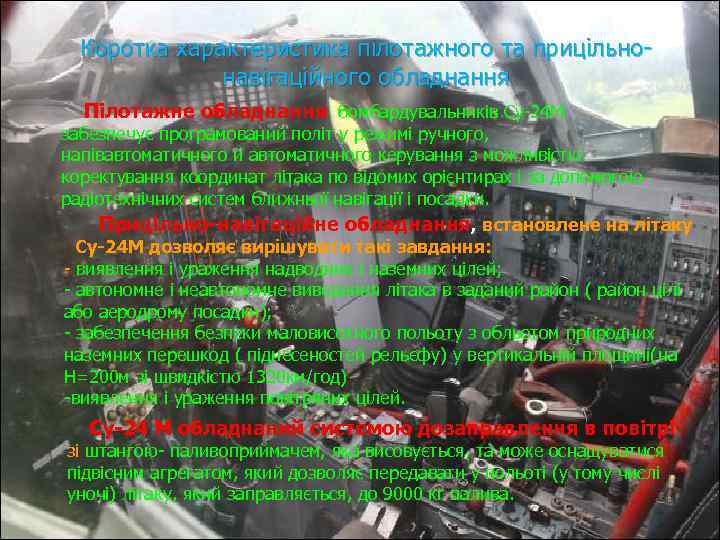

Коротка характеристика пілотажного та прицільнонавігаційного обладнання Пілотажне обладнання бомбардувальників Су-24 М забезпечує програмований політ у режимі ручного, напівавтоматичного й автоматичного керування з можливістю коректування координат літака по відомих орієнтирах і за допомогою радіотехнічних систем ближньої навігації і посадки. Прицільно-навігаційне обладнання, встановлене на літаку Су-24 М дозволяє вирішувати такі завдання: - виявлення і ураження надводних і наземних цілей; - автономне і неавтономне виведення літака в заданий район ( район цілі або аеродрому посадки); - забезпечення безпеки маловисотного польоту з обльотом природних наземних перешкод ( піднесеностей рельєфу) у вертикальній площині(на Н=200 м зі швидкістю 1320 км/год) -виявлення і ураження повітряних цілей. Су-24 М обладнаний системою дозаправлення в повітрі зі штангою- паливоприймачем, яка висовується, та може оснащуватися підвісним агрегатом, який дозволяє передавати у польоті (у тому числі уночі) літаку, який заправляється, до 9000 кг палива.

Маючи високі ЛТД, потужне бомбардувальне, ракетне й артилерійське озброєння, сучасне пілотажне, навігаційне і прицільне устаткування і засоби РЕБ тактичні бомбардувальники Су-24 М мають такі бойові властивості: - високу маневреність; - спроможність успішно подолати сильну ППО противника; -спроможність самостійно відшукувати і знищувати наземні (морські) -об'єкти, у тому числі і РЛС, що працюють, противника вдень і вночі простих і складних метеоумовах. Завдяки цим бойовим властивостям бомбардувальники Су-24 М можуть швидко переносити зусилля по фронту і у глибину та завдавати удари по заздалегідь заданих і знову виявлених об’єктах в тактичній і оперативній глибині у результаті чого вони спроможні виконувати різноманітні бойові завдання, значно впливаючи на хід операції та бойових дій військ оперативного командування, об’єднаних сил швидкого реагування.

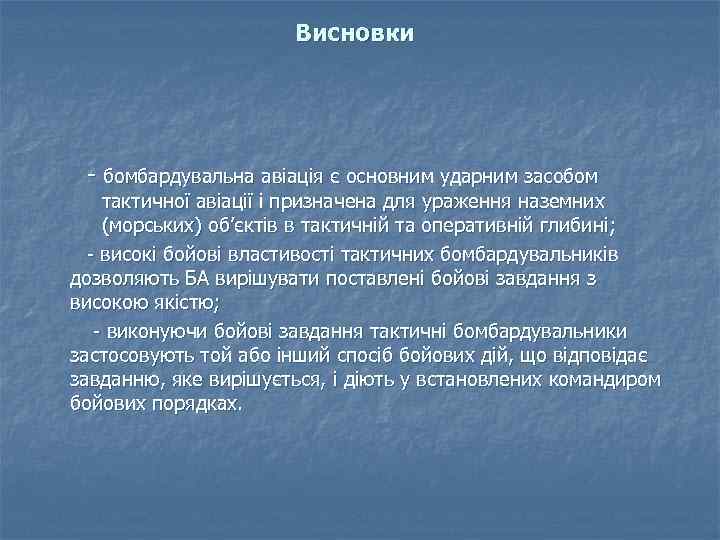

Висновки - бомбардувальна авiацiя є основним ударним засобом тактичної авiацiї i призначена для ураження наземних (морських) об’єктiв в тактичній та оперативній глибинi; - високі бойові властивості тактичних бомбардувальникiв дозволяють БА вирiшувати поставленi бойовi завдання з високою якiстю; - виконуючи бойовi завдання тактичні бомбардувальники застосовують той або iнший спосіб бойових дiй, що вiдповiдає завданню, яке вирішується, i дiють у встановлених командиром бойових порядках.

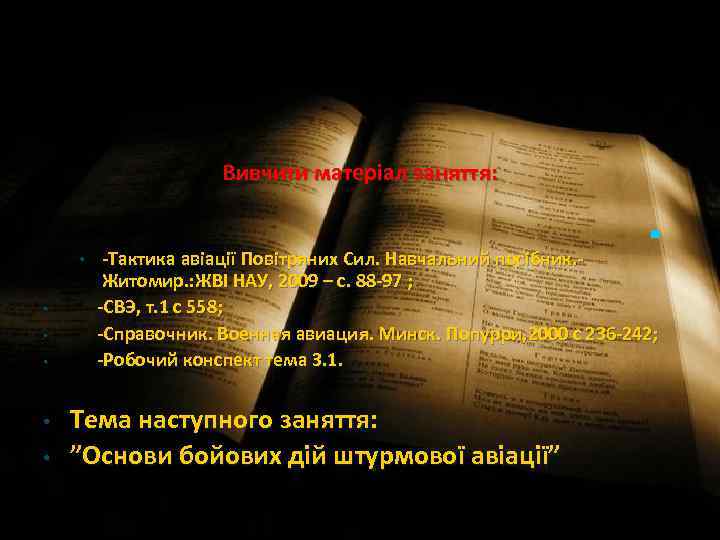

Вивчити матеріал заняття: n • • • -Тактика авіації Повітряних Сил. Навчальний посібник. Житомир. : ЖВІ НАУ, 2009 – с. 88 -97 ; -СВЭ, т. 1 с 558; -Справочник. Военная авиация. Минск. Попурри, 2000 с 236 -242; -Робочий конспект тема 3. 1. Тема наступного заняття: ”Основи бойових дій штурмової авіації”
