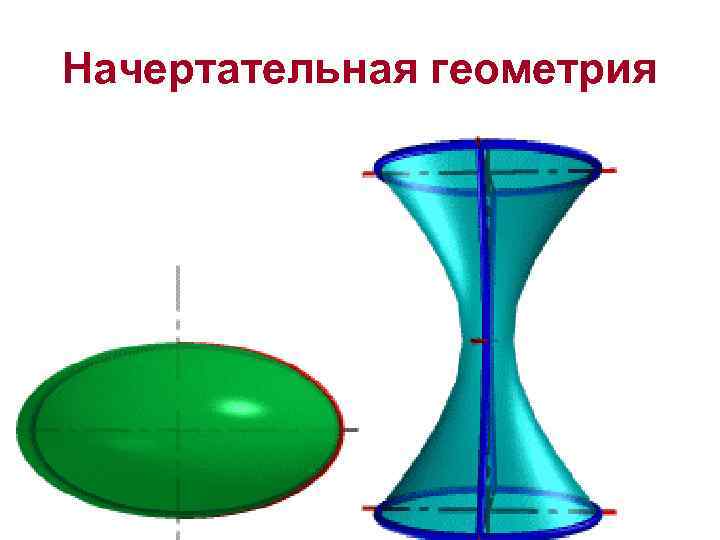

Начертательная геометрия Перечень литературы по начертательной геометрии

Начертательная геометрия

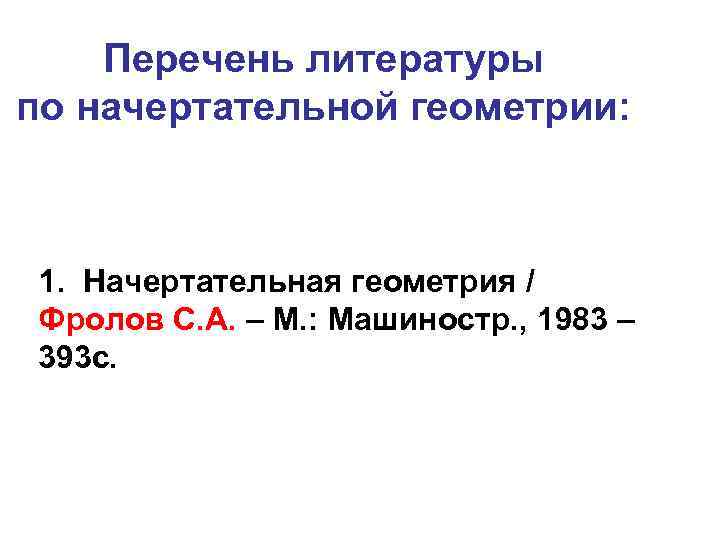

Перечень литературы по начертательной геометрии: 1. Начертательная геометрия / Фролов С. А. – М. : Машиностр. , 1983 – 393 с.

В. О. Гордон

А. В. Стрижаков А. Л. Мартиросов А. Е. Кубарев 2007 г.

Краткий курс начертательной геометрии / Альтшулер И. С. – Минск: Высш. шк. , 1965 – 271 с.

Б. Ф. Тарасов, Л. А. Дудкина Начертательная геометрия. С-П. , М. , 2003

• И. Г. Гинзбург, Б. П. Лунев Начертательная геометрия. М. , 1966

О. В. Локтев 2006 г.

А. И. Лагерь А. Н. Мота К. С. Рушелюк 2007 г.

В. С. Полозов Начертательная геометрия 1994 г.

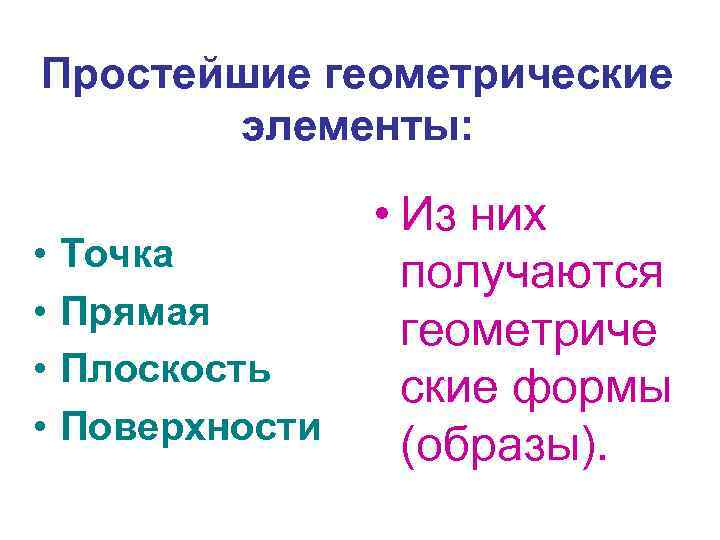

Простейшие геометрические элементы: • • Точка Прямая Плоскость Поверхности • Из них получаются геометриче ские формы (образы).

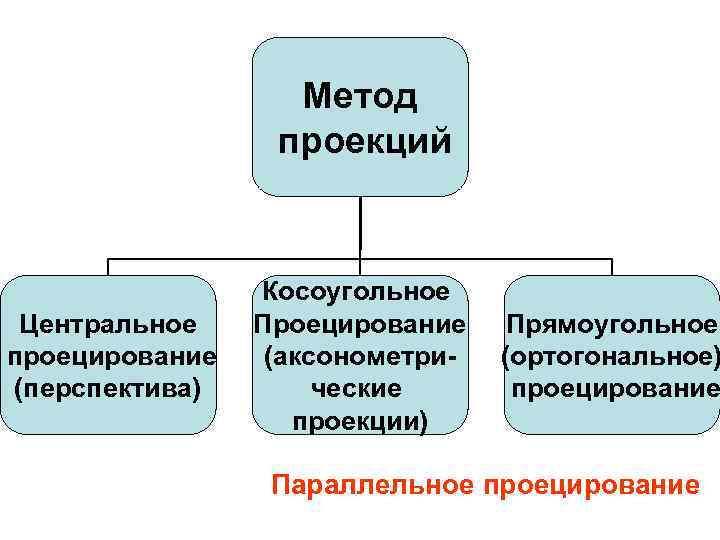

Метод проекций Центральное проецирование (перспектива) Косоугольное Проецирование (аксонометрические проекции) Прямоугольное (ортогональное) проецирование Параллельное проецирование

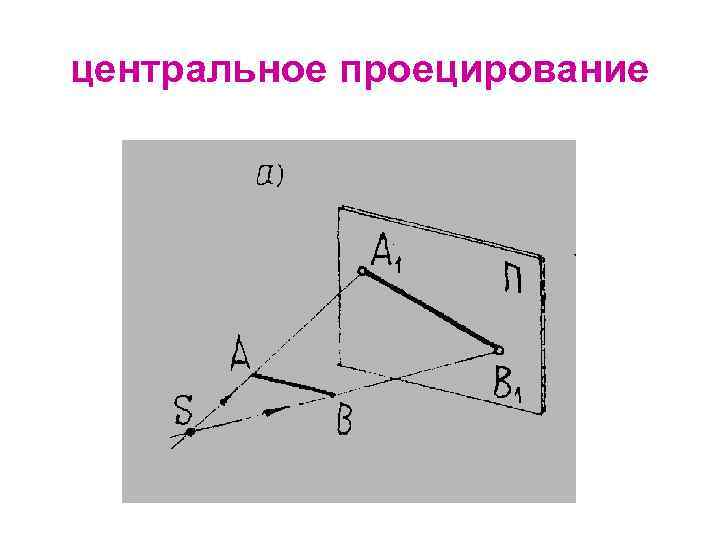

центральное проецирование

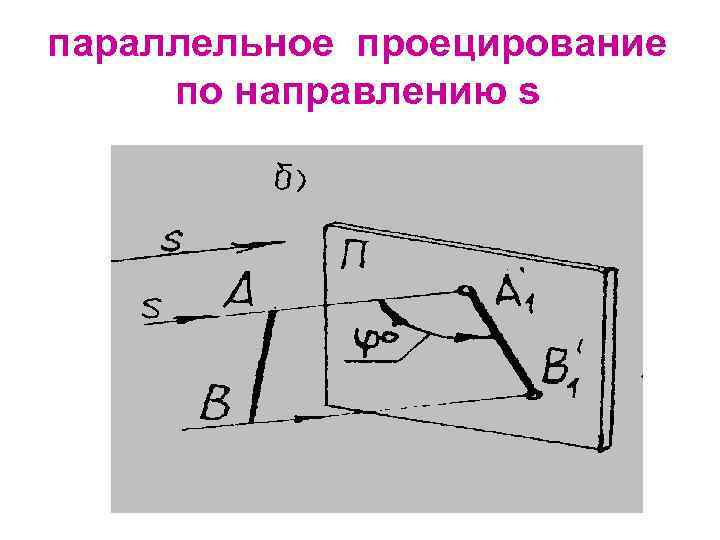

параллельное проецирование по направлению s

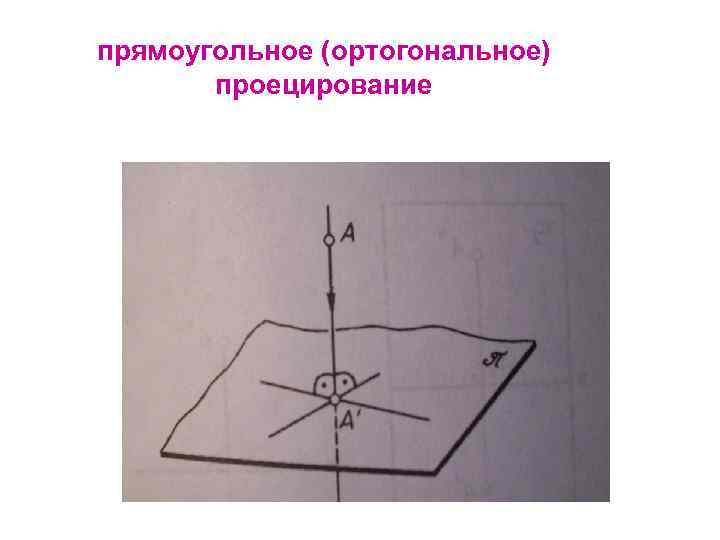

прямоугольное (ортогональное) проецирование

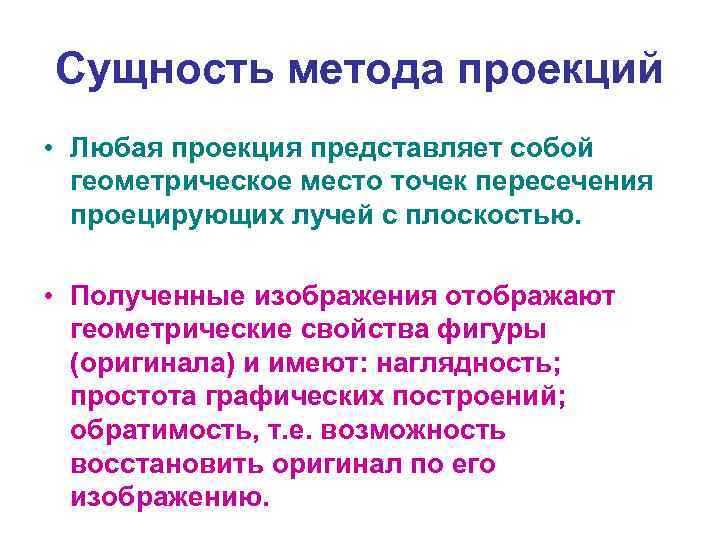

Сущность метода проекций • Любая проекция представляет собой геометрическое место точек пересечения проецирующих лучей с плоскостью. • Полученные изображения отображают геометрические свойства фигуры (оригинала) и имеют: наглядность; простота графических построений; обратимость, т. е. возможность восстановить оригинал по его изображению.

Виды проекций:

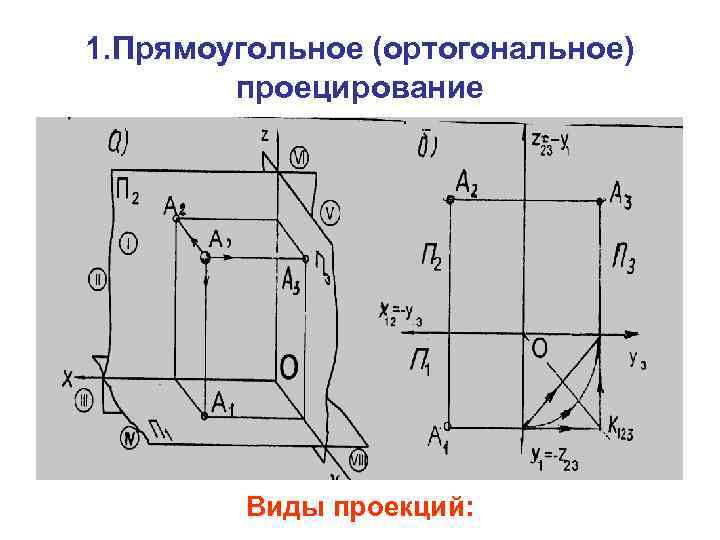

1. Прямоугольное (ортогональное) проецирование Виды проекций:

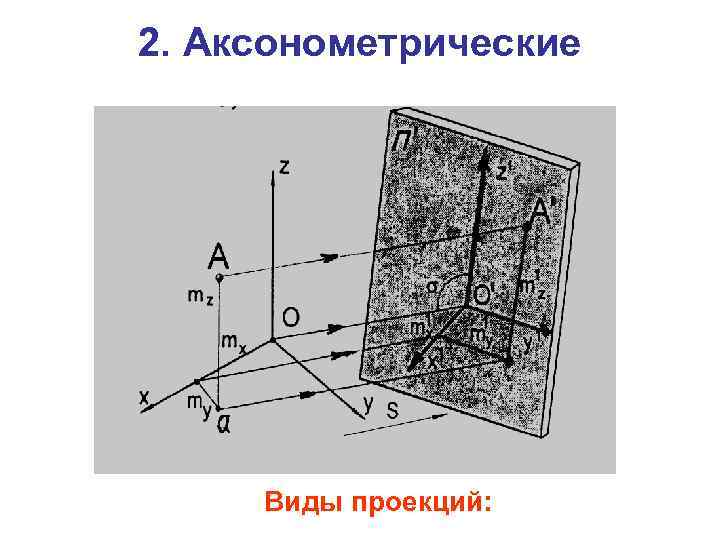

2. Аксонометрические Виды проекций:

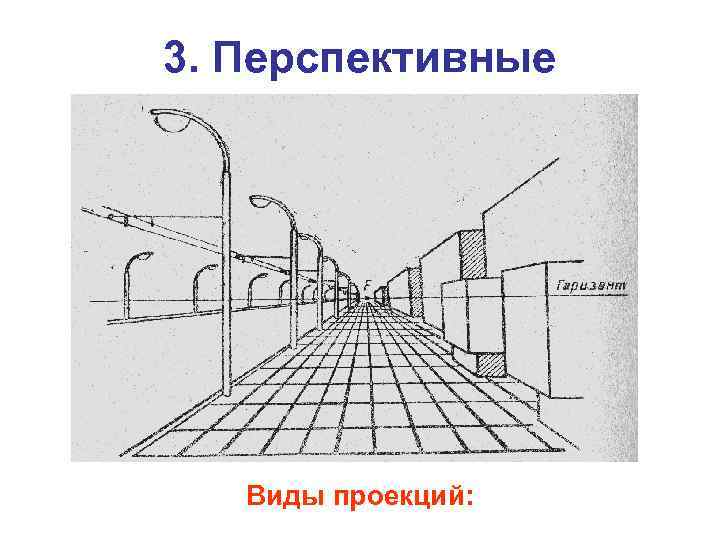

3. Перспективные Виды проекций:

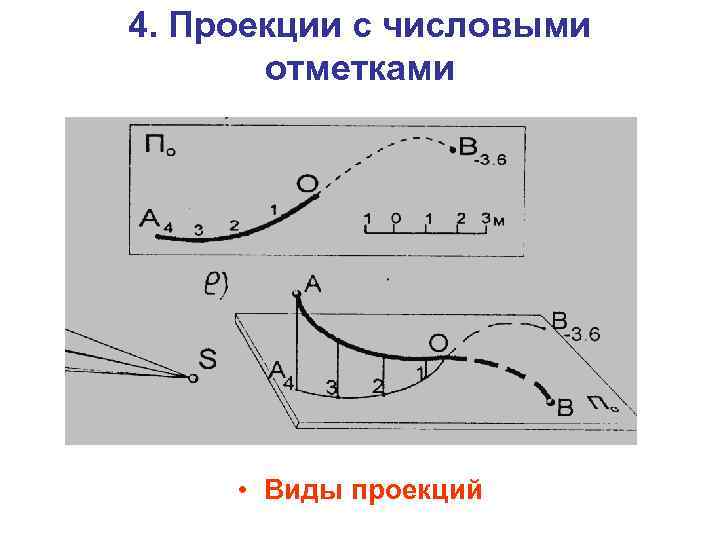

4. Проекции с числовыми отметками • Виды проекций

Конец Инвариантные свойства ортогонального проецирования
