Начертательная геометрия Лектор Пиралова Ольга Федоровна ЛЕКЦИЯ

Начертательная геометрия Лектор: Пиралова Ольга Федоровна

ЛЕКЦИЯ № 1 Предмет и задачи курса. Методы проецирования, свойства, комплексный чертеж

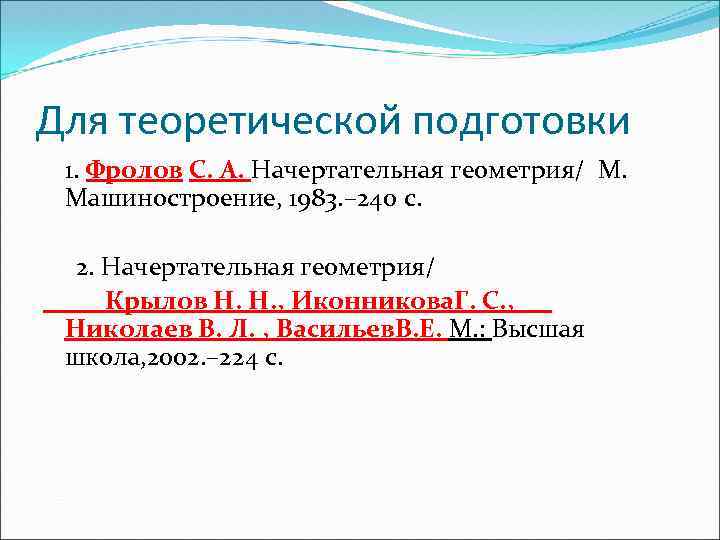

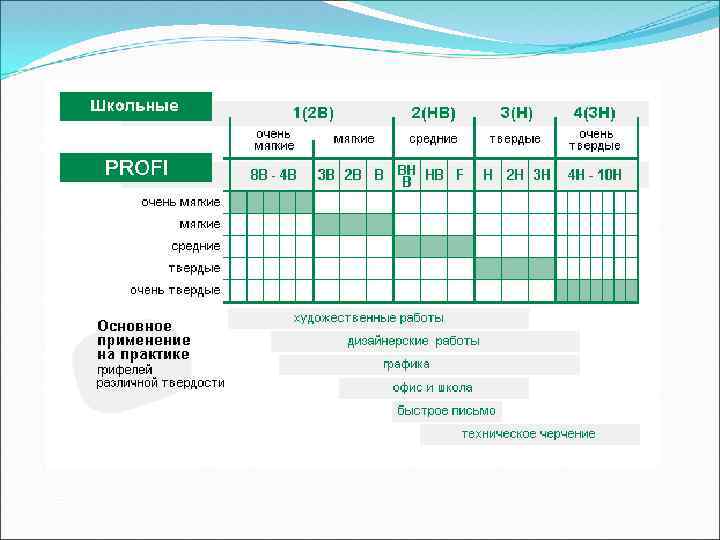

Для теоретической подготовки 1. Фролов С. А. Начертательная геометрия/ М. Машиностроение, 1983. – 240 с. 2. Начертательная геометрия/ Крылов Н. Н. , Иконникова. Г. С. , Николаев В. Л. , Васильев. В. Е. М. : Высшая школа, 2002. – 224 с.

Для теоретической подготовки 3. Савельев. Ю. Ф. Начертательная геометрия: конспект лекций. Омск, 2010. 43 с. 4. Краткий конспект лекций по начертательной геометрии: Учеб. Для вузов/Пиралова. О. Ф. , Ведякин. Ф. Ф. . - М. : Издательство «Академия Естествознания, 2009. – 101 с.

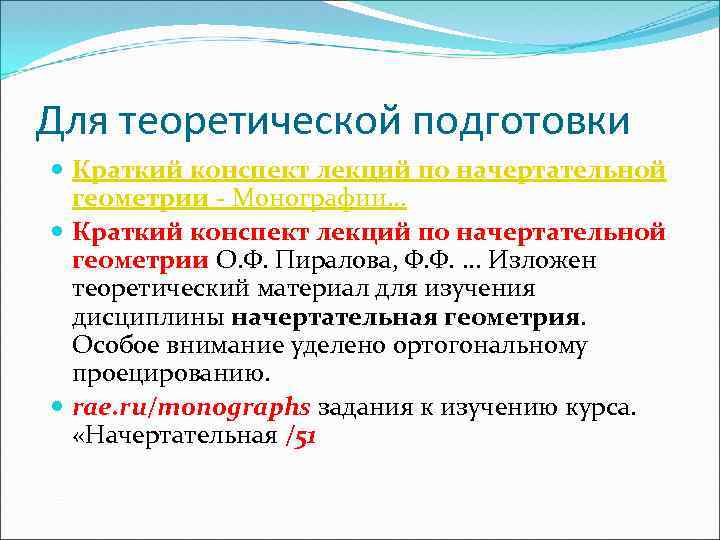

Для теоретической подготовки Краткий конспект лекций по начертательной геометрии - Монографии. . . Краткий конспект лекций по начертательной геометрии О. Ф. Пиралова, Ф. Ф. . Изложен теоретический материал для изучения дисциплины начертательная геометрия. Особое внимание уделено ортогональному проецированию. rae. ru/monographs задания к изучению курса. «Начертательная /51

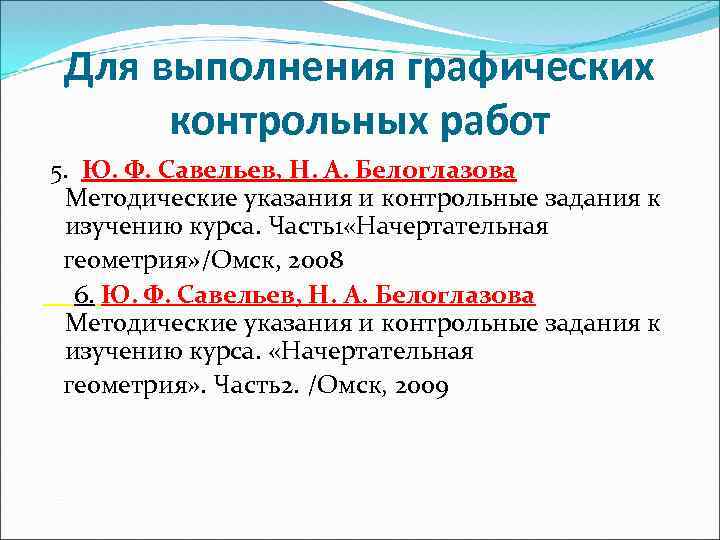

Для выполнения графических контрольных работ 5. Ю. Ф. Савельев, Н. А. Белоглазова Методические указания и контрольные задания к изучению курса. Часть1 «Начертательная геометрия» /Омск, 2008 6. Ю. Ф. Савельев, Н. А. Белоглазова Методические указания и контрольные задания к изучению курса. «Начертательная геометрия» . Часть2. /Омск, 2009

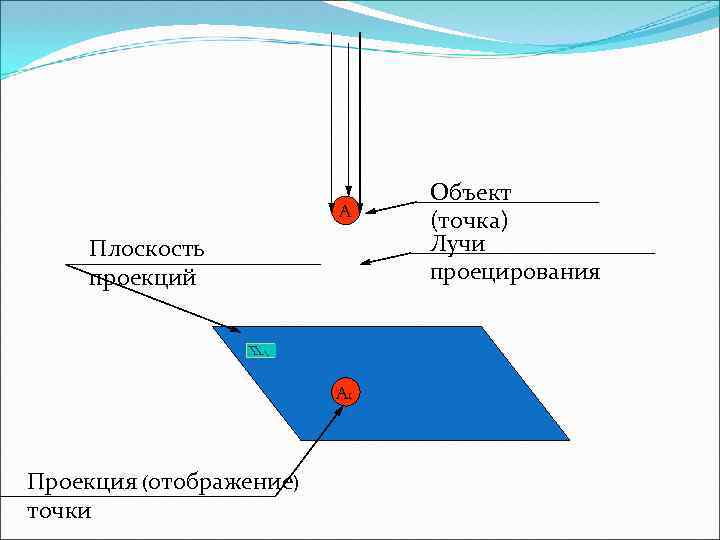

А Плоскость проекций А 1 Проекция (отображение) точки Объект (точка) Лучи проецирования

А 1 S В 1 В S А 1 Прямоугольное проецирование А 1 В В 1 Косоугольное проецирование

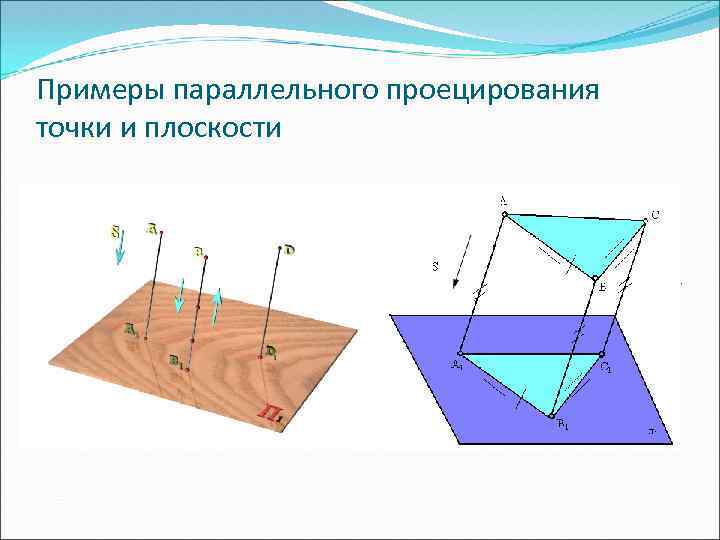

Примеры параллельного проецирования точки и плоскости

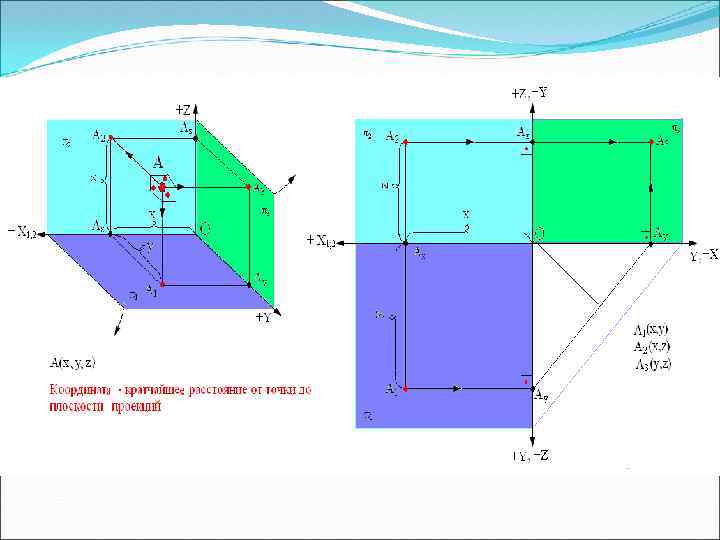

Z x П 2 А 2 y y П 3 x А А 3 z z z x X y А 1 O x Y

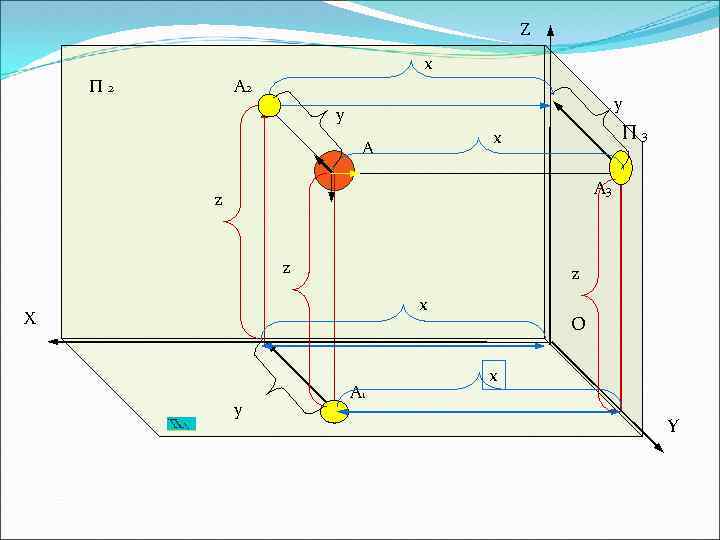

Ортогональные проекции точки А 1(x, y), A 2(x, z), A 3(y, z)

Таблица знаков координат в октантах Знак координаты Октант x y z I + + + V − + + II + − + VI − − + III + − − VII − − − IV + + − VIII − + −

Трехкартинный чертеж и эпюр точек на плоскостях проекций

Комплексный чертеж призмы

Спасибо за внимание. До свидания
