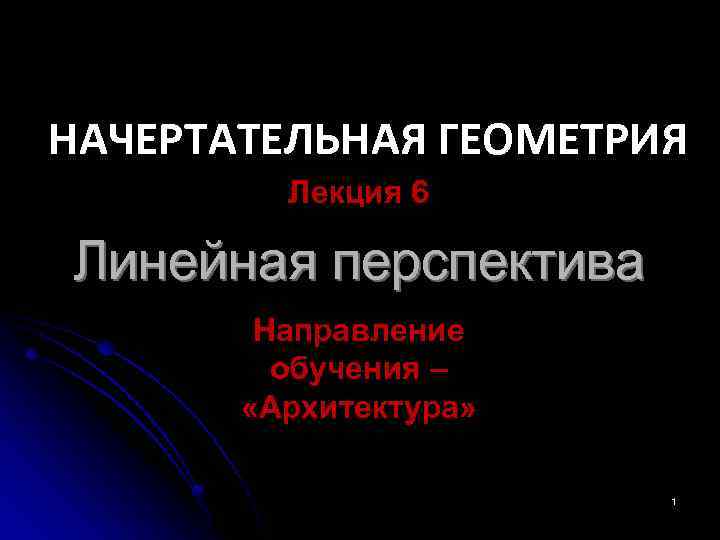

НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ Лекция 6 Линейная перспектива Направление обучения – «Архитектура» 1

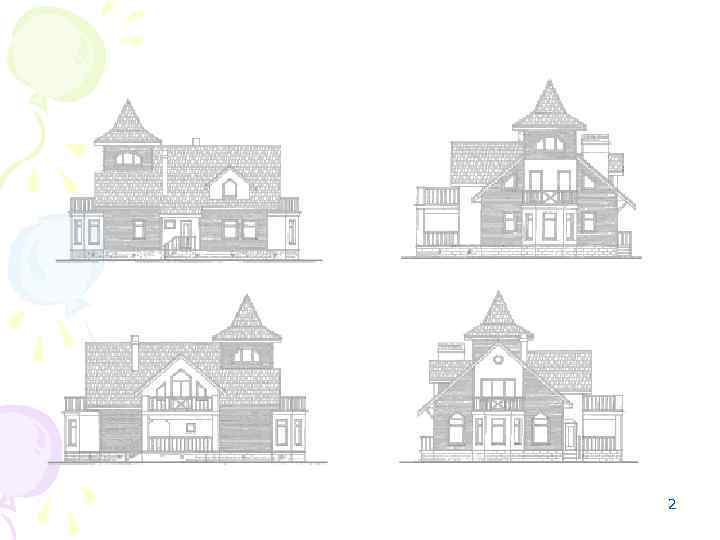

2
3
4
Перспективой называют центральную проекцию объекта, на которую наложены ограничения, связанные с особенностями зрительного восприятия глаза человека. Перспектива обладает наилучшей наглядностью, так как передает то, что видит глаз человека - кажущиеся изменения размеров и очертаний объекта, которые обусловлены его положением в пространстве и удаленностью от наблю5 дателя.

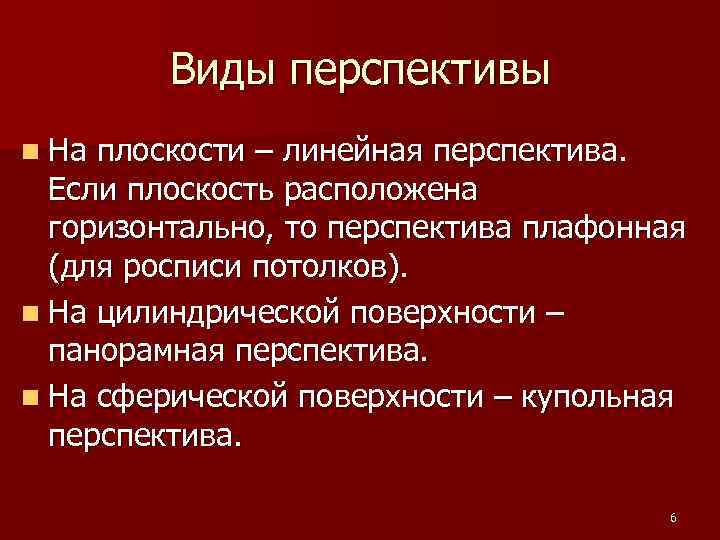

Виды перспективы n На плоскости – линейная перспектива. Если плоскость расположена горизонтально, то перспектива плафонная (для росписи потолков). n На цилиндрической поверхности – панорамная перспектива. n На сферической поверхности – купольная перспектива. 6

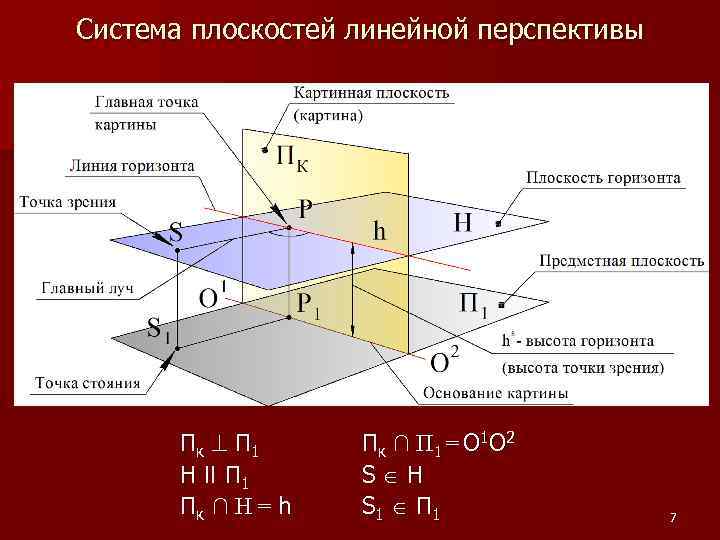

Система плоскостей линейной перспективы Пк П 1 H II П 1 Пк ∩ Н = h Пк ∩ П 1 = О 1 О 2 S H S 1 П 1 7
Общий принцип построения перспективы точки SA ∩ Пк = Ак Ак – перспектива точки А SA 1 ∩ Пк = А 1 к – вторичная проекция точки А Ак. А 1 к О 1 О 2 8
Перспектива точек предметного пространства Если точка принадлежит картине, то ее вторичная проекция лежит на основании картины А Пк А 1 к О 1 О 2 9

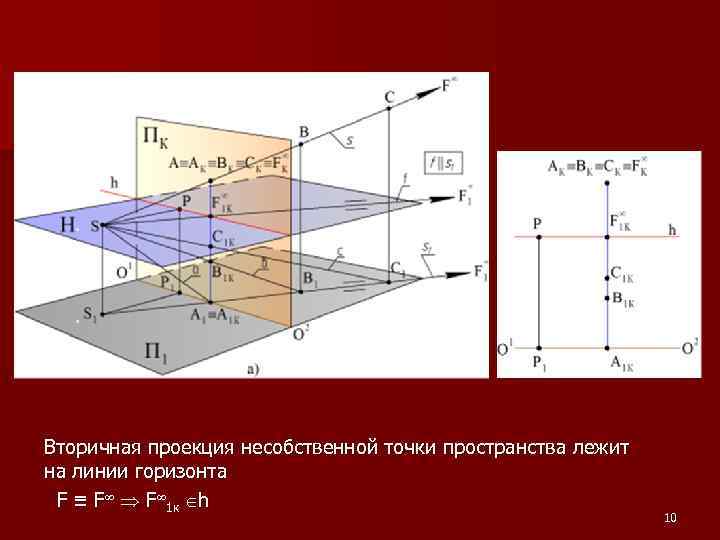

Вторичная проекция несобственной точки пространства лежит на линии горизонта F ≡ F F 1 к h 10

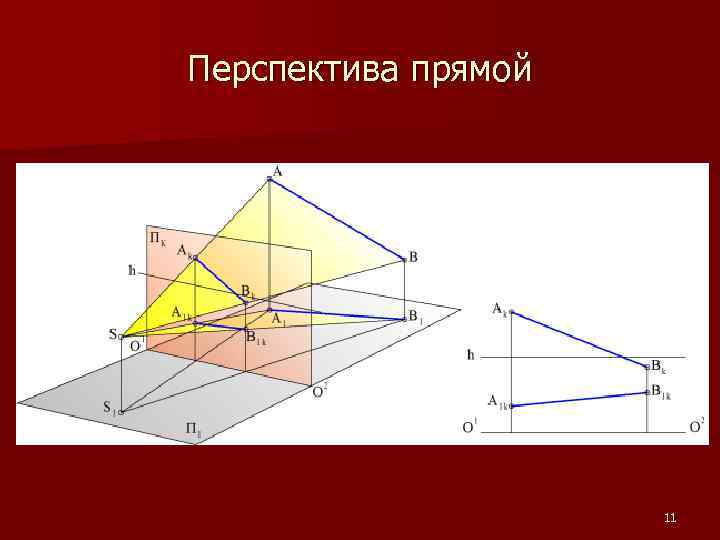

Перспектива прямой 11

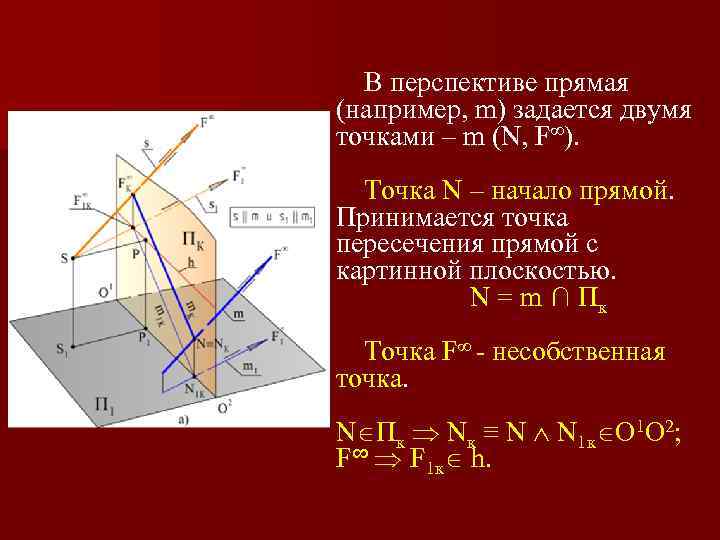

В перспективе прямая (например, m) задается двумя точками – m (N, F∞). Точка N – начало прямой. Принимается точка пересечения прямой с картинной плоскостью. N = m ∩ Пк Точка F∞ - несобственная точка. N Пк Nк ≡ N N 1 к O 1 O 2; F∞ F 1 к h.
Чтобы получить (увидеть) несобственную точку F∞, принадлежащую прямой m, находясь в точке зрения S, необходимо направить луч зрения параллельно прямой m. Точка F∞k пересечения луча s с картинной плоскостью Пk и будет изображением несобственной точки F∞. S s, s II m и s ∩ Пk = F∞k Чтобы получить точку N начала прямой m, необходимо продолжить прямую до пересечения с картинной плоскостью m ∩ Пк = N 14
15

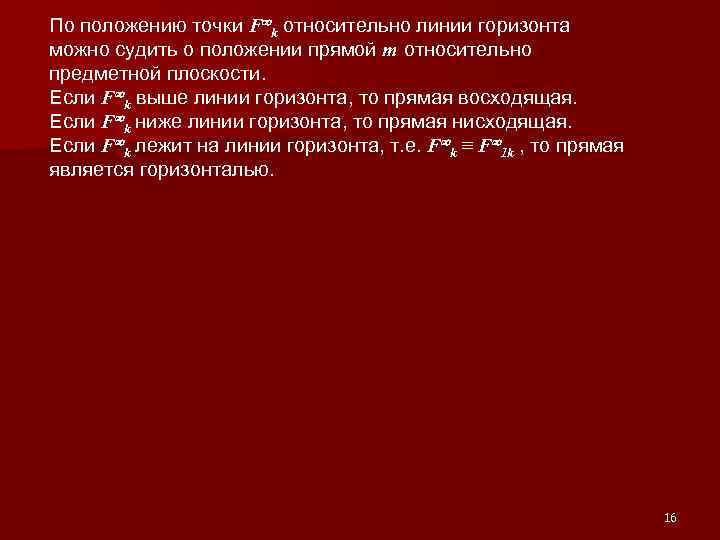

По положению точки F k относительно линии горизонта ∞ можно судить о положении прямой m относительно предметной плоскости. Если F k выше линии горизонта, то прямая восходящая. Если F k ниже линии горизонта, то прямая нисходящая. Если F k лежит на линии горизонта, т. е. F k ≡ F 1 k , то прямая является горизонталью. 16

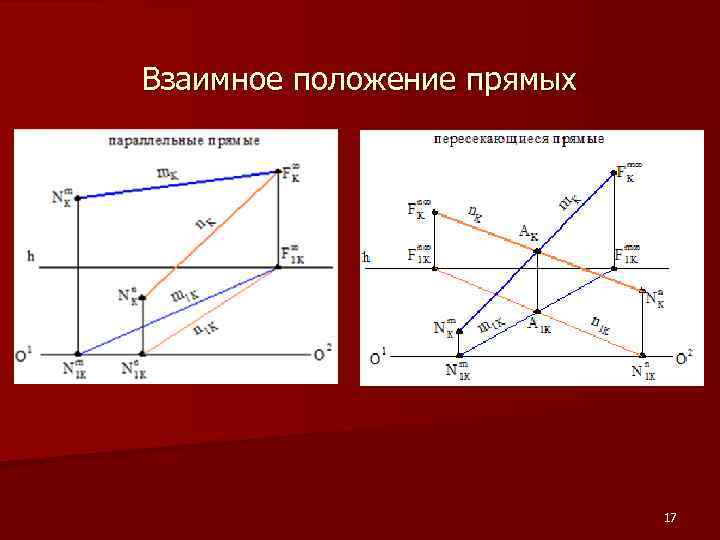

Взаимное положение прямых 17
Деление отрезка в заданном отношении

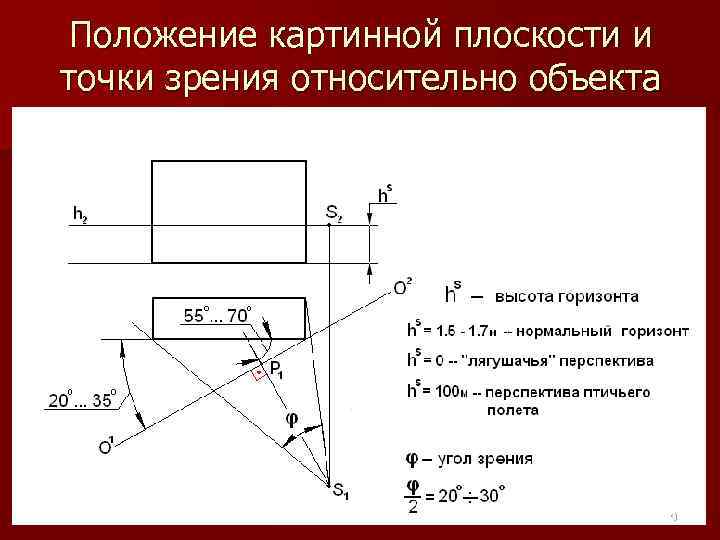

Положение картинной плоскости и точки зрения относительно объекта 19
Способы построения перспективы 20

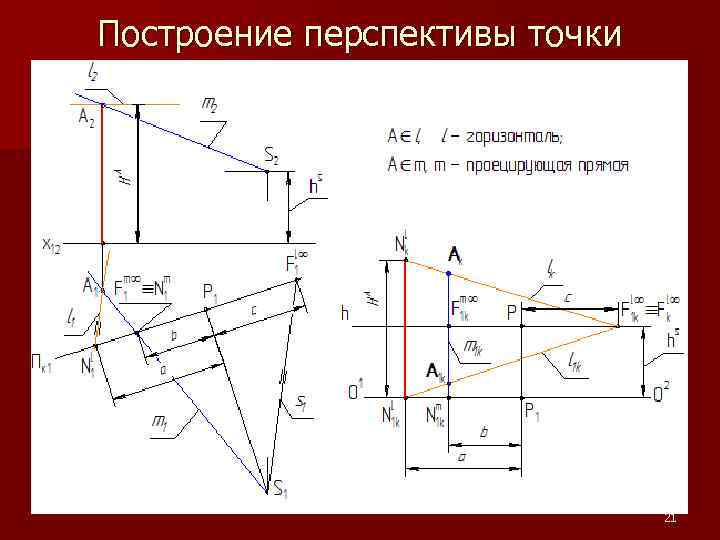

Построение перспективы точки 21

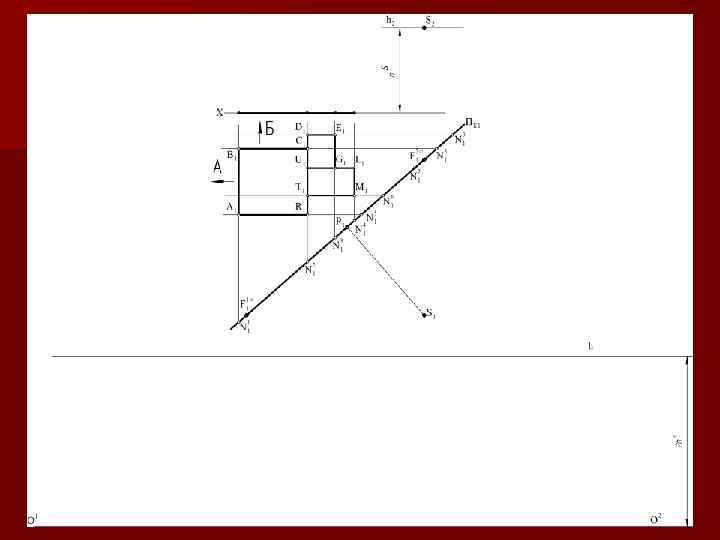

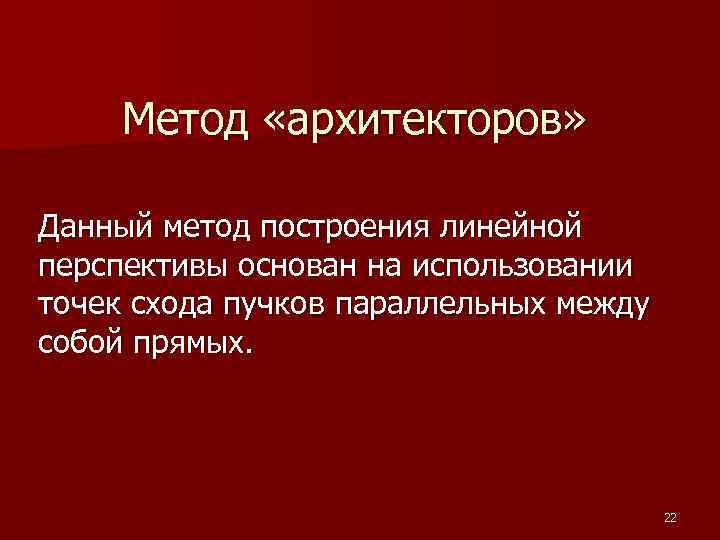

Метод «архитекторов» Данный метод построения линейной перспективы основан на использовании точек схода пучков параллельных между собой прямых. 22

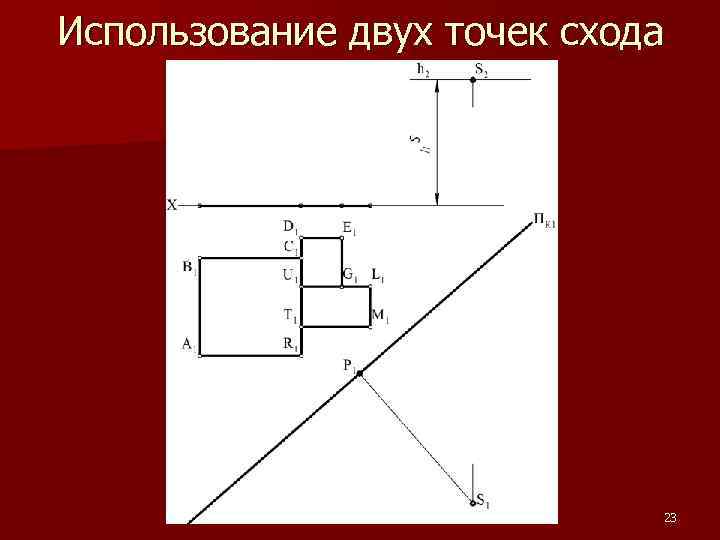

Использование двух точек схода 23

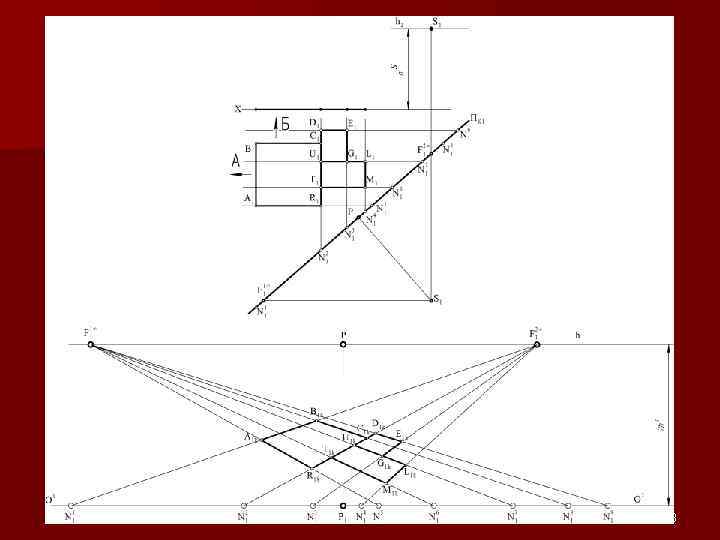

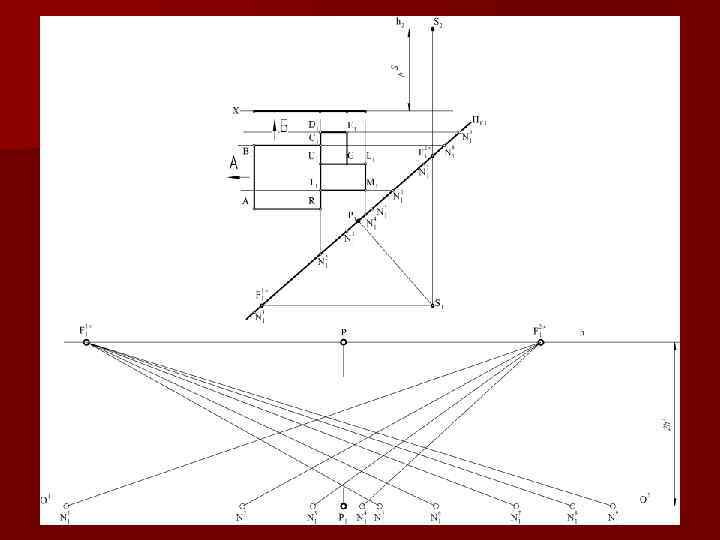

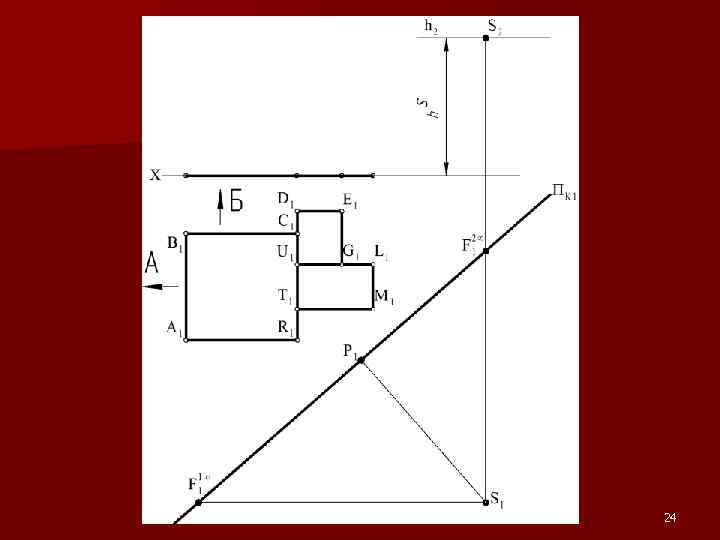

24
25

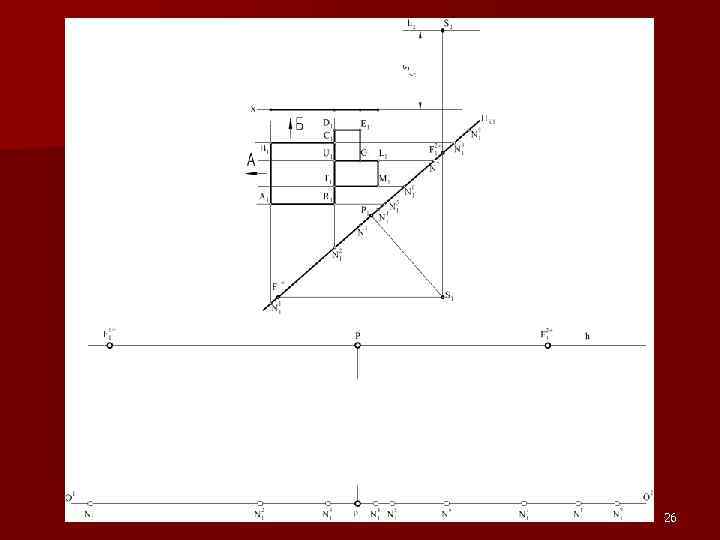

26
27
28
Использование одной точки схода 29

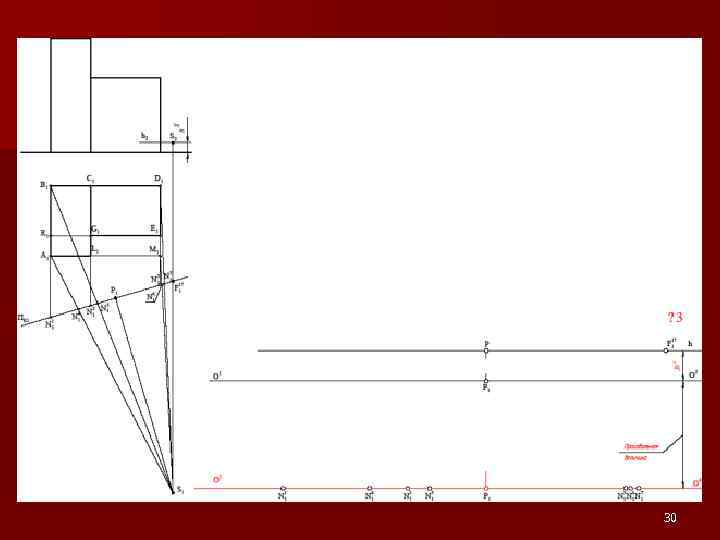

30

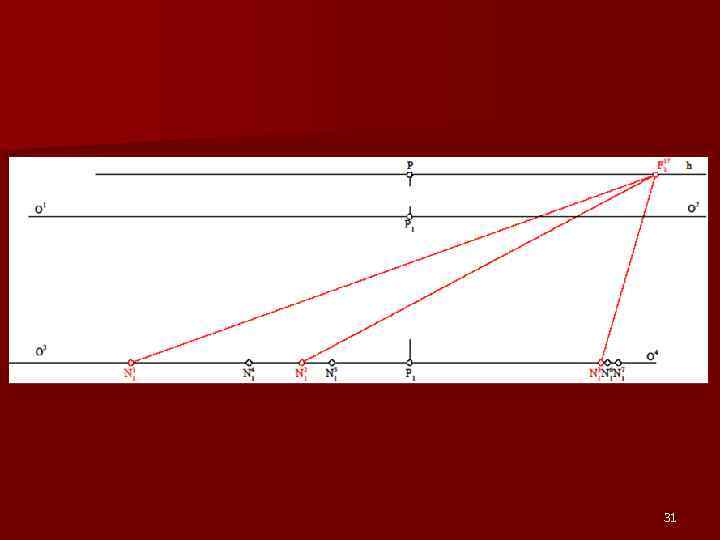

31

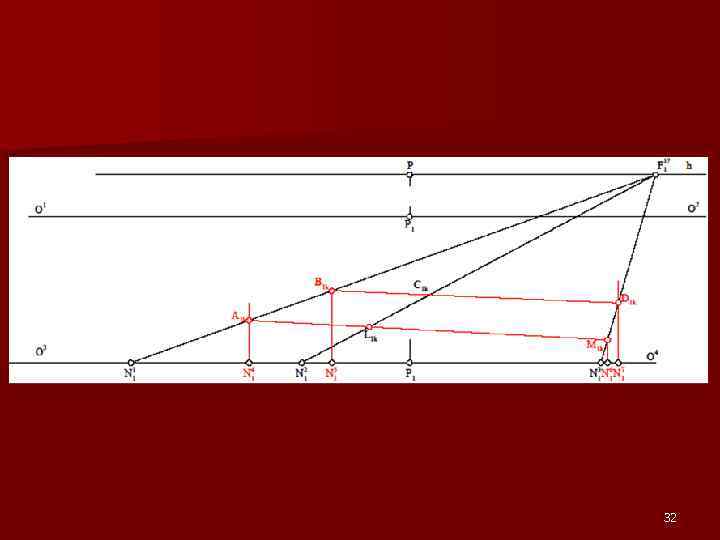

32

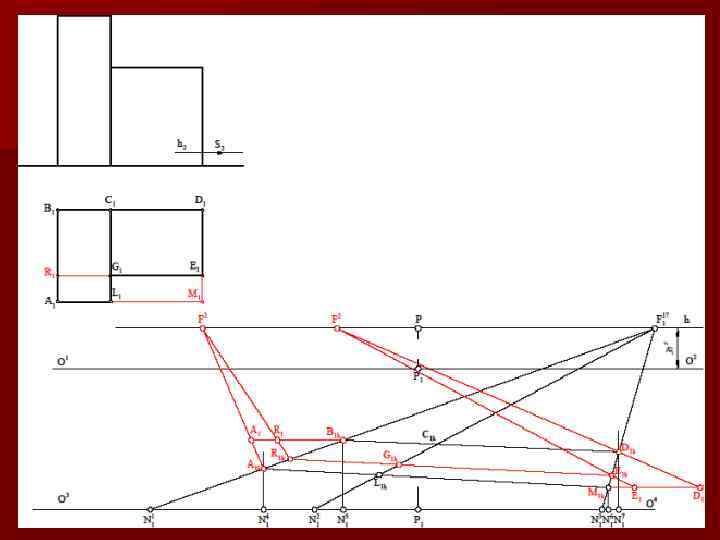

33
34

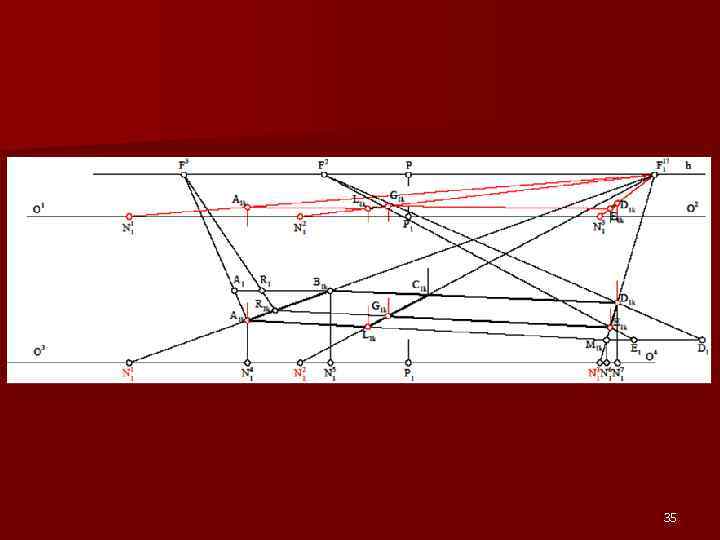

35

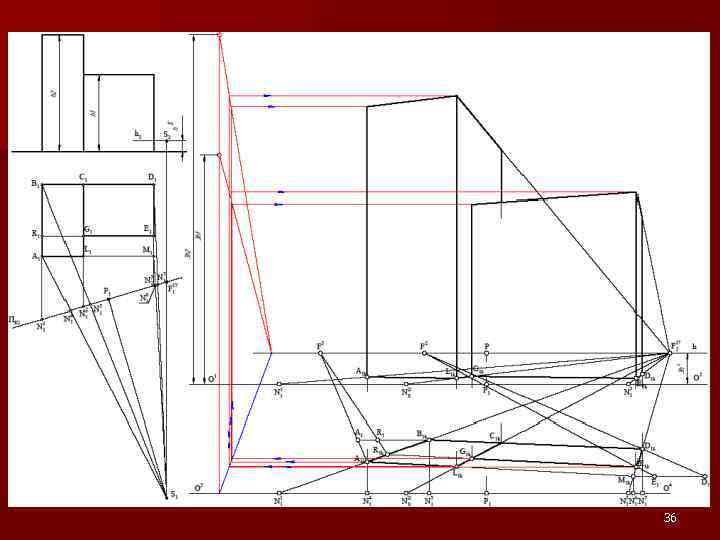

36
