Начальные сведения о МОНИТОРАХ Подготовил Ученик 11 А класса Канунников Сергей

Монитор это устройство вывода графической и текстовой информации в форме, доступной пользователю. Мониторы входят и состав любой компьютерной системы. Они являются визуальным каналом связи со всеми прикладными программами и стали жизненно важным компонентом при определении общего качества и удобства эксплуатации всей компьютерной системы.

Немного истории n Монитор (дисплей) компьютера – это устройство, предназначенное для вывода на экран текстовой и графической информации. Его можно смело назвать самой важной частью персонального компьютера. С экраном монитора мы постоянно контактируем во время работы. От его размера и качества зависит, насколько будет комфортно нашим глазам. Монитор должен быть максимально безопасным для здоровья по уровню всевозможных излучений. Также он должен обеспечивать возможность комфортной работы, предоставляя в распоряжение пользователя качественное изображение. До пятидесятых годов компьютеры выводили информацию только на печатающие устройства. В то время компьютеры часто оснащали осциллографами, которые, однако использовались не для вывода информации, а для проверки электронных цепей вычислительной машины.

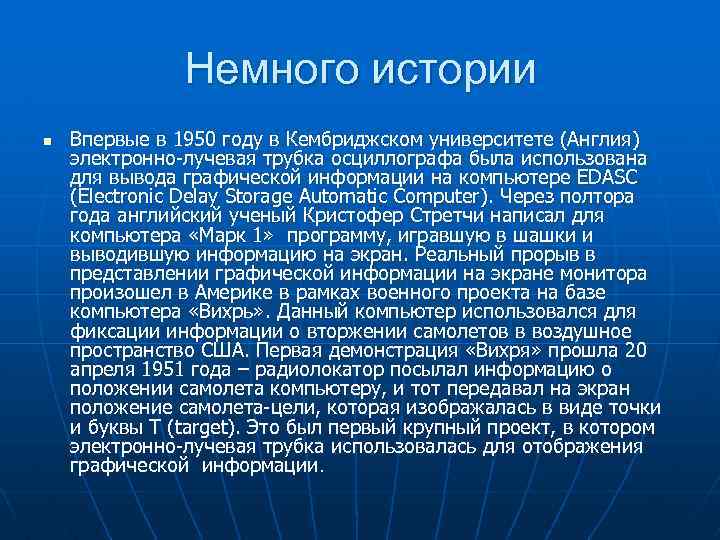

Немного истории n Впервые в 1950 году в Кембриджском университете (Англия) электронно-лучевая трубка осциллографа была использована для вывода графической информации на компьютере EDASC (Electronic Delay Storage Automatic Computer). Через полтора года английский ученый Кристофер Стретчи написал для компьютера «Марк 1» программу, игравшую в шашки и выводившую информацию на экран. Реальный прорыв в представлении графической информации на экране монитора произошел в Америке в рамках военного проекта на базе компьютера «Вихрь» . Данный компьютер использовался для фиксации информации о вторжении самолетов в воздушное пространство США. Первая демонстрация «Вихря» прошла 20 апреля 1951 года – радиолокатор посылал информацию о положении самолета компьютеру, и тот передавал на экран положение самолета-цели, которая изображалась в виде точки и буквы T (target). Это был первый крупный проект, в котором электронно-лучевая трубка использовалась для отображения графической информации.

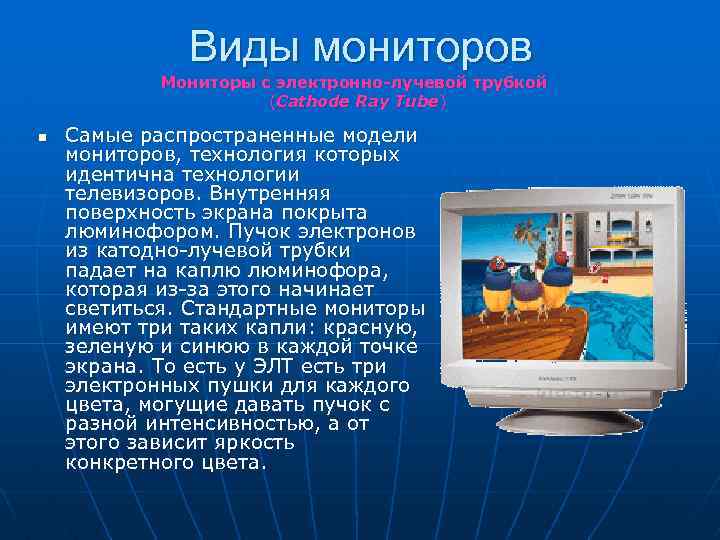

Виды мониторов Мониторы с электронно-лучевой трубкой (Cathode Ray Tube) n Самые распространенные модели мониторов, технология которых идентична технологии телевизоров. Внутренняя поверхность экрана покрыта люминофором. Пучок электронов из катодно-лучевой трубки падает на каплю люминофора, которая из-за этого начинает светиться. Стандартные мониторы имеют три таких капли: красную, зеленую и синюю в каждой точке экрана. То есть у ЭЛТ есть три электронных пушки для каждого цвета, могущие давать пучок с разной интенсивностью, а от этого зависит яркость конкретного цвета.

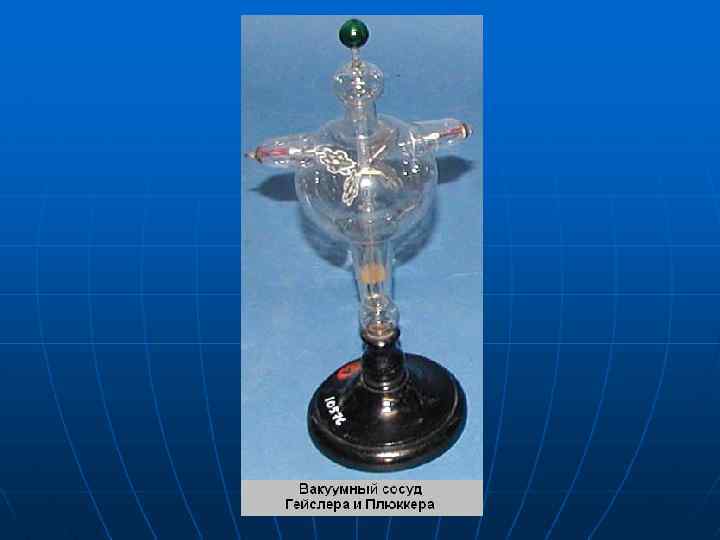

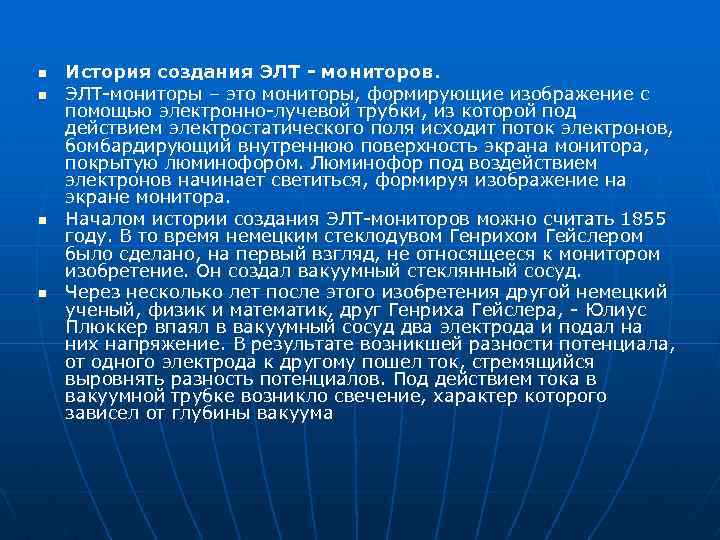

n n История создания ЭЛТ - мониторов. ЭЛТ-мониторы – это мониторы, формирующие изображение с помощью электронно-лучевой трубки, из которой под действием электростатического поля исходит поток электронов, бомбардирующий внутреннюю поверхность экрана монитора, покрытую люминофором. Люминофор под воздействием электронов начинает светиться, формируя изображение на экране монитора. Началом истории создания ЭЛТ-мониторов можно считать 1855 году. В то время немецким стеклодувом Генрихом Гейслером было сделано, на первый взгляд, не относящееся к монитором изобретение. Он создал вакуумный стеклянный сосуд. Через несколько лет после этого изобретения другой немецкий ученый, физик и математик, друг Генриха Гейслера, - Юлиус Плюккер впаял в вакуумный сосуд два электрода и подал на них напряжение. В результате возникшей разности потенциала, от одного электрода к другому пошел ток, стремящийся выровнять разность потенциалов. Под действием тока в вакуумной трубке возникло свечение, характер которого зависел от глубины вакуума

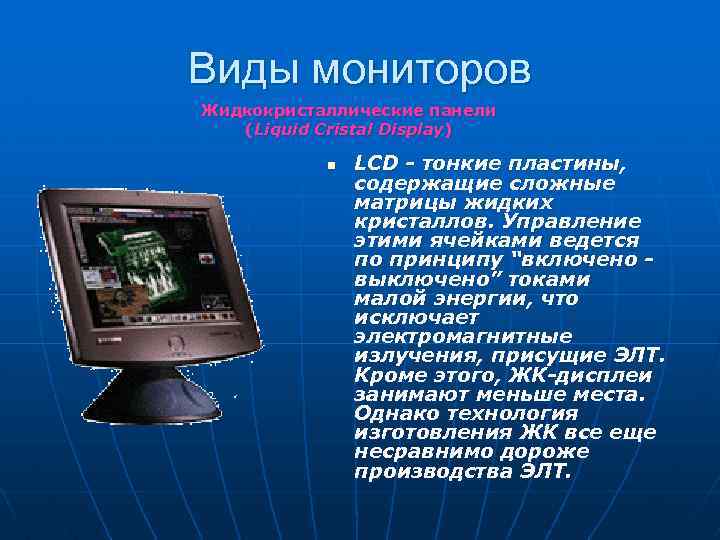

Виды мониторов Жидкокристаллические панели (Liquid Cristal Display) n LCD - тонкие пластины, содержащие сложные матрицы жидких кристаллов. Управление этими ячейками ведется по принципу “включено выключено” токами малой энергии, что исключает электромагнитные излучения, присущие ЭЛТ. Кроме этого, ЖК-дисплеи занимают меньше места. Однако технология изготовления ЖК все еще несравнимо дороже производства ЭЛТ.

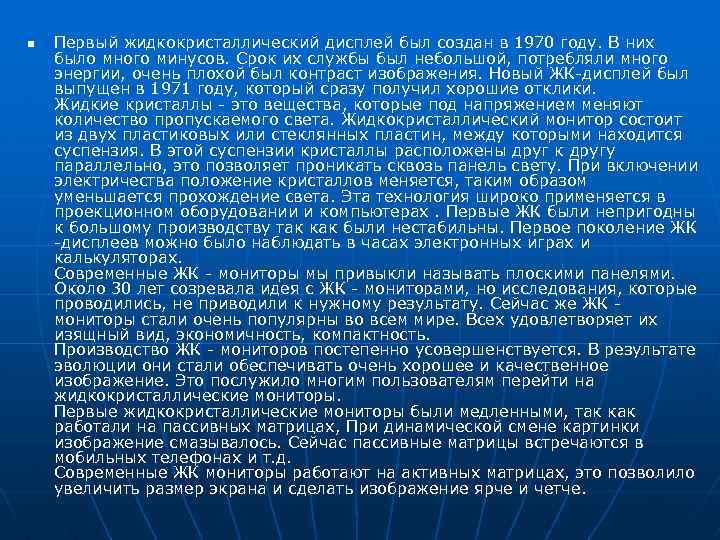

n Первый жидкокристаллический дисплей был создан в 1970 году. В них было много минусов. Срок их службы был небольшой, потребляли много энергии, очень плохой был контраст изображения. Новый ЖК-дисплей был выпущен в 1971 году, который сразу получил хорошие отклики. Жидкие кристаллы - это вещества, которые под напряжением меняют количество пропускаемого света. Жидкокристаллический монитор состоит из двух пластиковых или стеклянных пластин, между которыми находится суспензия. В этой суспензии кристаллы расположены друг к другу параллельно, это позволяет проникать сквозь панель свету. При включении электричества положение кристаллов меняется, таким образом уменьшается прохождение света. Эта технология широко применяется в проекционном оборудовании и компьютерах. Первые ЖК были непригодны к большому производству так как были нестабильны. Первое поколение ЖК -дисплеев можно было наблюдать в часах электронных играх и калькуляторах. Современные ЖК - мониторы мы привыкли называть плоскими панелями. Около 30 лет созревала идея с ЖК - мониторами, но исследования, которые проводились, не приводили к нужному результату. Сейчас же ЖК - мониторы стали очень популярны во всем мире. Всех удовлетворяет их изящный вид, экономичность, компактность. Производство ЖК - мониторов постепенно усовершенствуется. В результате эволюции они стали обеспечивать очень хорошее и качественное изображение. Это послужило многим пользователям перейти на жидкокристаллические мониторы. Первые жидкокристаллические мониторы были медленными, так как работали на пассивных матрицах, При динамической смене картинки изображение смазывалось. Сейчас пассивные матрицы встречаются в мобильных телефонах и т. д. Современные ЖК мониторы работают на активных матрицах, это позволило увеличить размер экрана и сделать изображение ярче и четче.

Плазменная панель

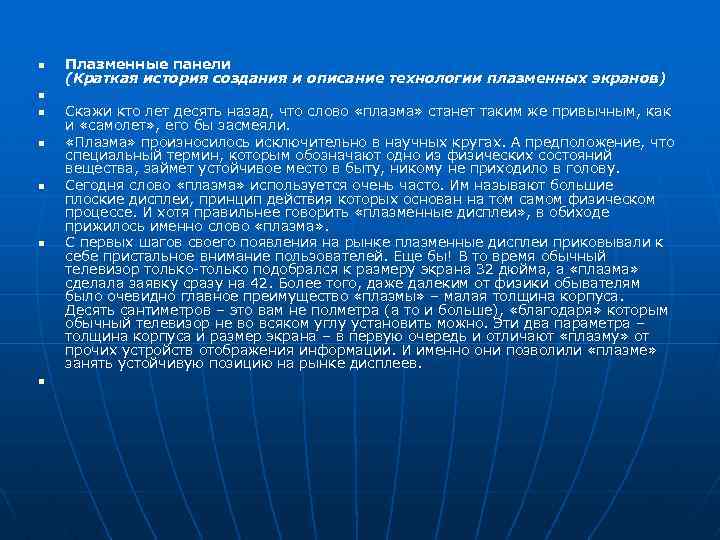

n n n n Плазменные панели (Краткая история создания и описание технологии плазменных экранов) Скажи кто лет десять назад, что слово «плазма» станет таким же привычным, как и «самолет» , его бы засмеяли. «Плазма» произносилось исключительно в научных кругах. А предположение, что специальный термин, которым обозначают одно из физических состояний вещества, займет устойчивое место в быту, никому не приходило в голову. Сегодня слово «плазма» используется очень часто. Им называют большие плоские дисплеи, принцип действия которых основан на том самом физическом процессе. И хотя правильнее говорить «плазменные дисплеи» , в обиходе прижилось именно слово «плазма» . С первых шагов своего появления на рынке плазменные дисплеи приковывали к себе пристальное внимание пользователей. Еще бы! В то время обычный телевизор только-только подобрался к размеру экрана 32 дюйма, а «плазма» сделала заявку сразу на 42. Более того, даже далеким от физики обывателям было очевидно главное преимущество «плазмы» – малая толщина корпуса. Десять сантиметров – это вам не полметра (а то и больше), «благодаря» которым обычный телевизор не во всяком углу установить можно. Эти два параметра – толщина корпуса и размер экрана – в первую очередь и отличают «плазму» от прочих устройств отображения информации. И именно они позволили «плазме» занять устойчивую позицию на рынке дисплеев.

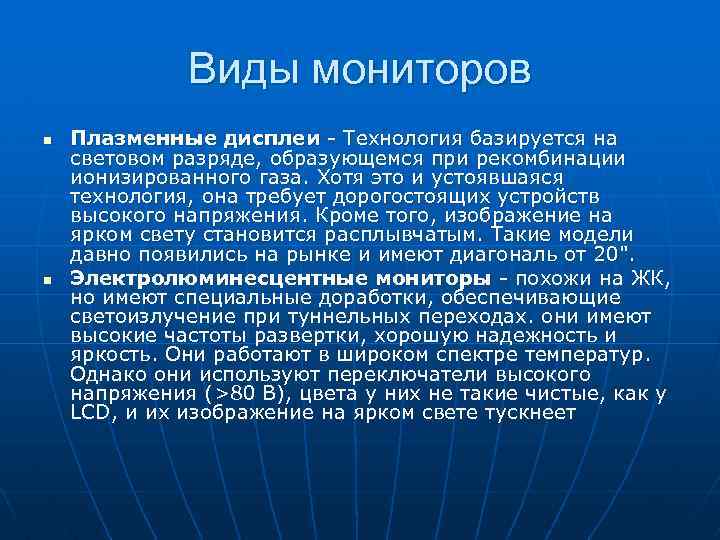

Виды мониторов n n Плазменные дисплеи - Технология базируется на световом разряде, образующемся при рекомбинации ионизированного газа. Хотя это и устоявшаяся технология, она требует дорогостоящих устройств высокого напряжения. Кроме того, изображение на ярком свету становится расплывчатым. Такие модели давно появились на рынке и имеют диагональ от 20". Электролюминесцентные мониторы - похожи на ЖК, но имеют специальные доработки, обеспечивающие светоизлучение при туннельных переходах. они имеют высокие частоты развертки, хорошую надежность и яркость. Они работают в широком спектре температур. Однако они используют переключатели высокого напряжения (>80 В), цвета у них не такие чистые, как у LCD, и их изображение на ярком свете тускнеет

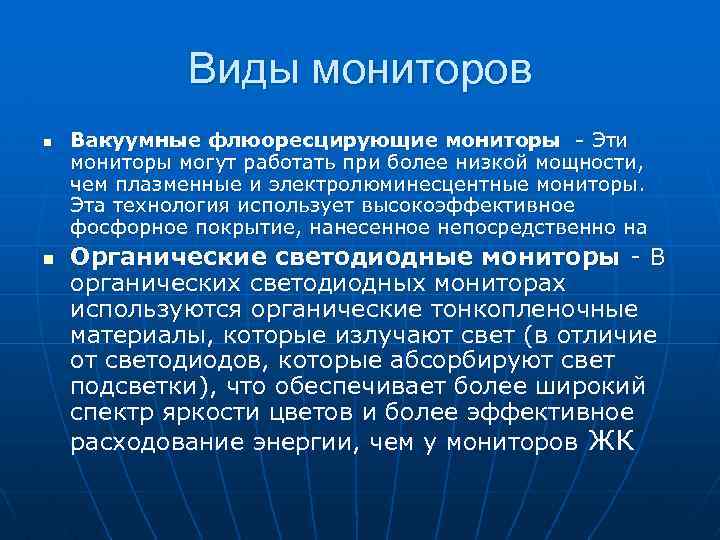

Виды мониторов n n Вакуумные флюоресцирующие мониторы - Эти мониторы могут работать при более низкой мощности, чем плазменные и электролюминесцентные мониторы. Эта технология использует высокоэффективное фосфорное покрытие, нанесенное непосредственно на Органические светодиодные мониторы - В органических светодиодных мониторах используются органические тонкопленочные материалы, которые излучают свет (в отличие от светодиодов, которые абсорбируют свет подсветки), что обеспечивает более широкий спектр яркости цветов и более эффективное расходование энергии, чем у мониторов ЖК

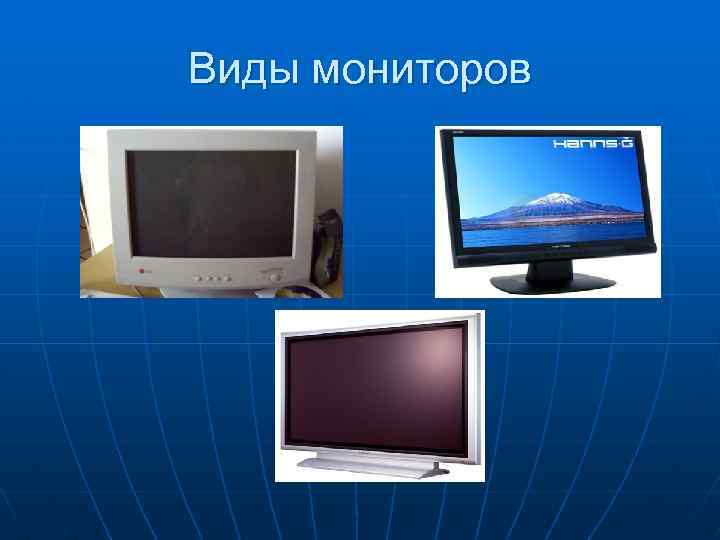

Виды мониторов

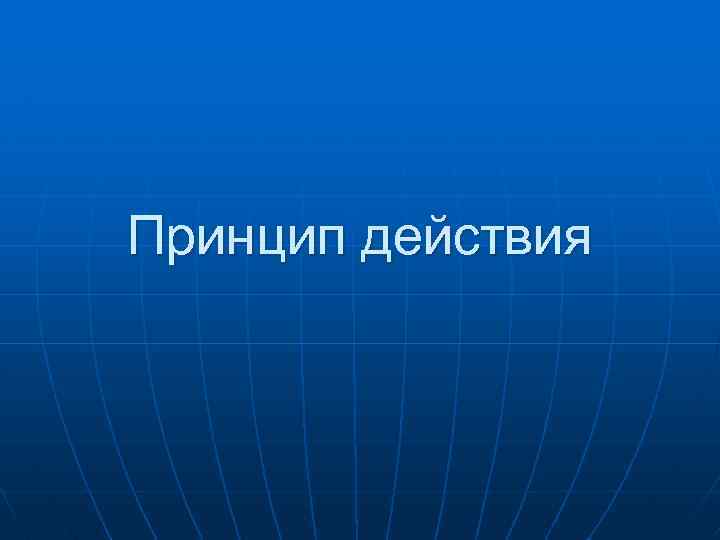

Принцип действия

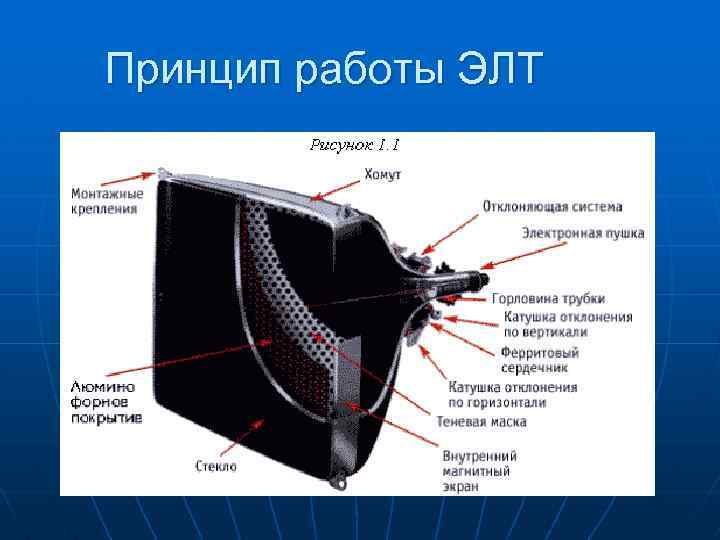

Принцип работы ЭЛТ

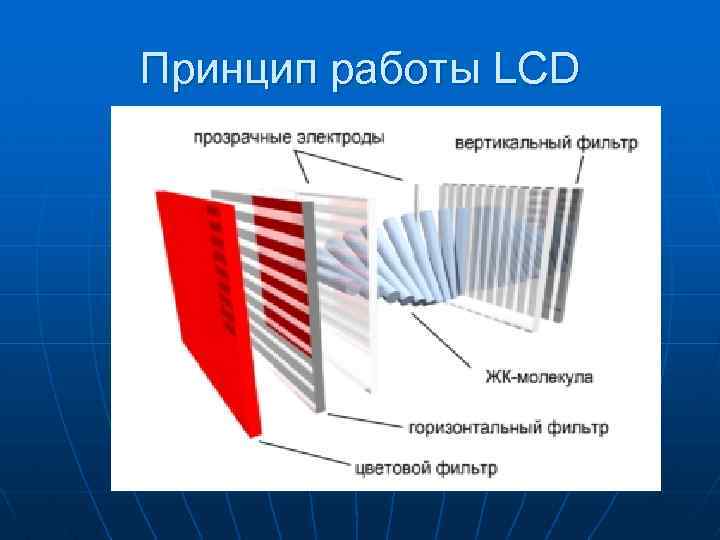

Принцип работы LCD

Принцип работы Плазменной панели

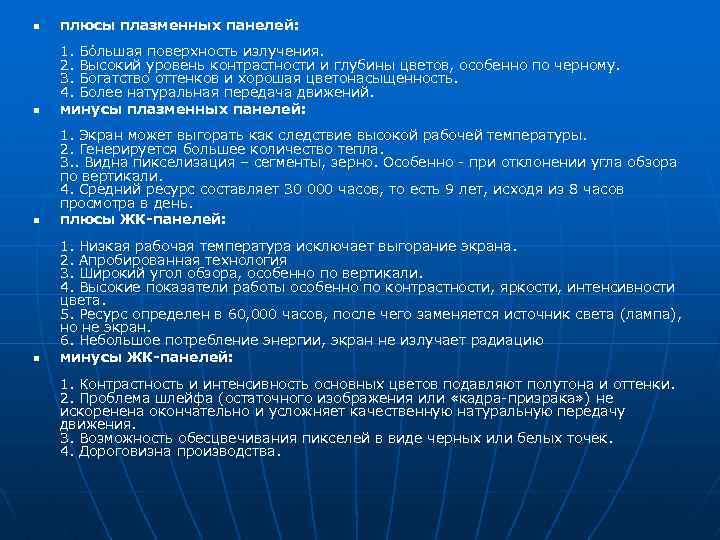

n плюсы плазменных панелей: n 1. Бóльшая поверхность излучения. 2. Высокий уровень контрастности и глубины цветов, особенно по черному. 3. Богатство оттенков и хорошая цветонасыщенность. 4. Более натуральная передача движений. минусы плазменных панелей: n 1. Экран может выгорать как следствие высокой рабочей температуры. 2. Генерируется большее количество тепла. 3. . Видна пикселизация – сегменты, зерно. Особенно - при отклонении угла обзора по вертикали. 4. Средний ресурс составляет 30 000 часов, то есть 9 лет, исходя из 8 часов просмотра в день. плюсы ЖК-панелей: n 1. Низкая рабочая температура исключает выгорание экрана. 2. Апробированная технология 3. Широкий угол обзора, особенно по вертикали. 4. Высокие показатели работы особенно по контрастности, яркости, интенсивности цвета. 5. Ресурс определен в 60, 000 часов, после чего заменяется источник света (лампа), но не экран. 6. Небольшое потребление энергии, экран не излучает радиацию минусы ЖК-панелей: 1. Контрастность и интенсивность основных цветов подавляют полутона и оттенки. 2. Проблема шлейфа (остаточного изображения или «кадра-призрака» ) не искоренена окончательно и усложняет качественную натуральную передачу движения. 3. Возможность обесцвечивания пикселей в виде черных или белых точек. 4. Дороговизна производства.

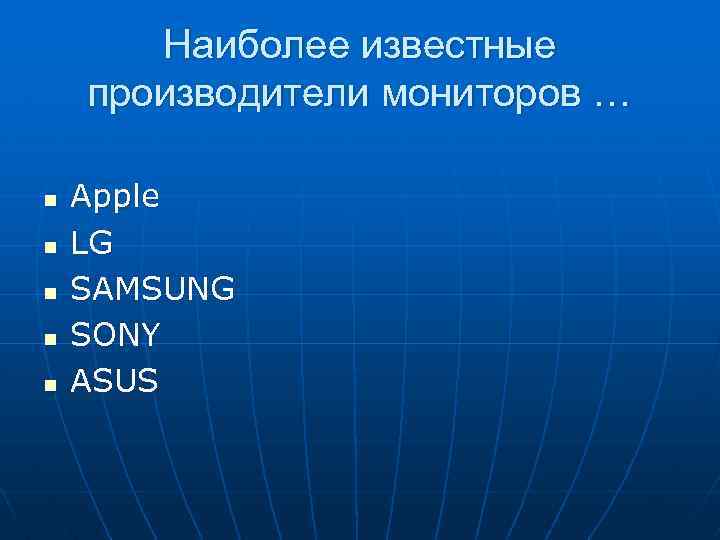

Наиболее известные производители мониторов … n n n Apple LG SAMSUNG SONY ASUS
