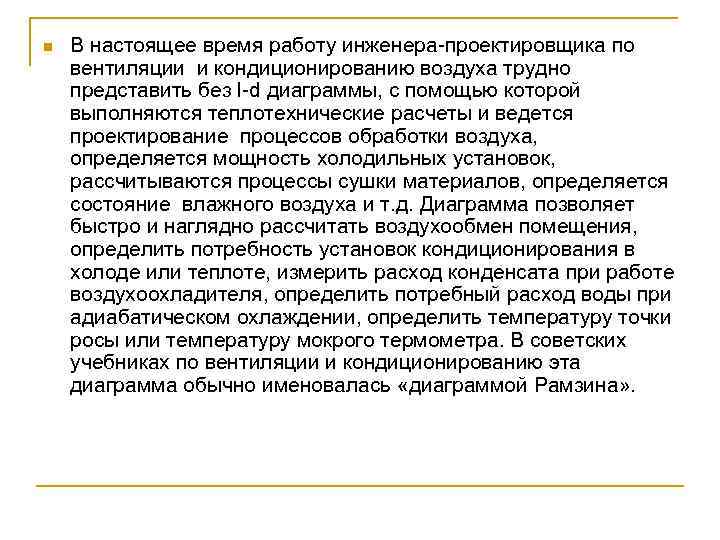

n В настоящее время работу инженера проектировщика по вентиляции и кондиционированию воздуха трудно представить без l d диаграммы, с помощью которой выполняются теплотехнические расчеты и ведется проектирование процессов обработки воздуха, определяется мощность холодильных установок, рассчитываются процессы сушки материалов, определяется состояние влажного воздуха и т. д. Диаграмма позволяет быстро и наглядно рассчитать воздухообмен помещения, определить потребность установок кондиционирования в холоде или теплоте, измерить расход конденсата при работе воздухоохладителя, определить потребный расход воды при адиабатическом охлаждении, определить температуру точки росы или температуру мокрого термометра. В советских учебниках по вентиляции и кондиционированию эта диаграмма обычно именовалась «диаграммой Рамзина» .

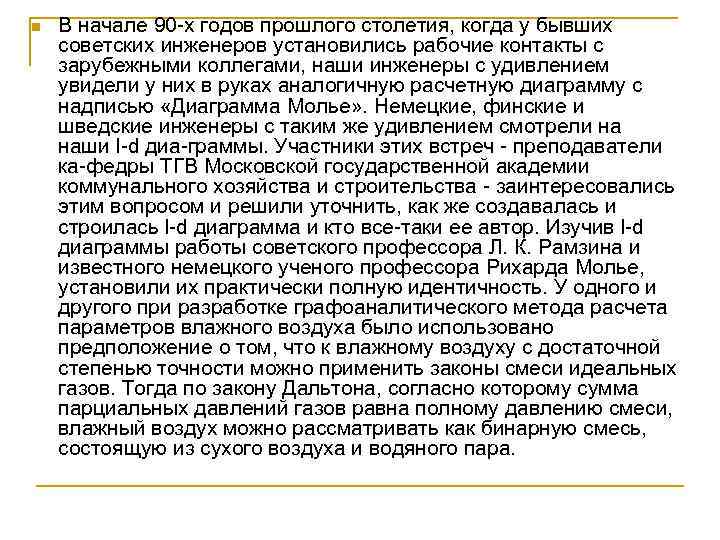

n В начале 90 х годов прошлого столетия, когда у бывших советских инженеров установились рабочие контакты с зарубежными коллегами, наши инженеры с удивлением увидели у них в руках аналогичную расчетную диаграмму с надписью «Диаграмма Молье» . Немецкие, финские и шведские инженеры с таким же удивлением смотрели на наши l d диа граммы. Участники этих встреч преподаватели ка федры ТГВ Московской государственной академии коммунального хозяйства и строительства заинтересовались этим вопросом и решили уточнить, как же создавалась и строилась l d диаграмма и кто все таки ее автор. Изучив l d диаграммы работы советского профессора Л. К. Рамзина и известного немецкого ученого профессора Рихарда Молье, установили их практически полную идентичность. У одного и другого при разработке графоаналитического метода расчета параметров влажного воздуха было использовано предположение о том, что к влажному воздуху с достаточной степенью точности можно применить законы смеси идеальных газов. Тогда по закону Дальтона, согласно которому сумма парциальных давлений газов равна полному давлению смеси, влажный воздух можно рассматривать как бинарную смесь, состоящую из сухого воздуха и водяного пара.

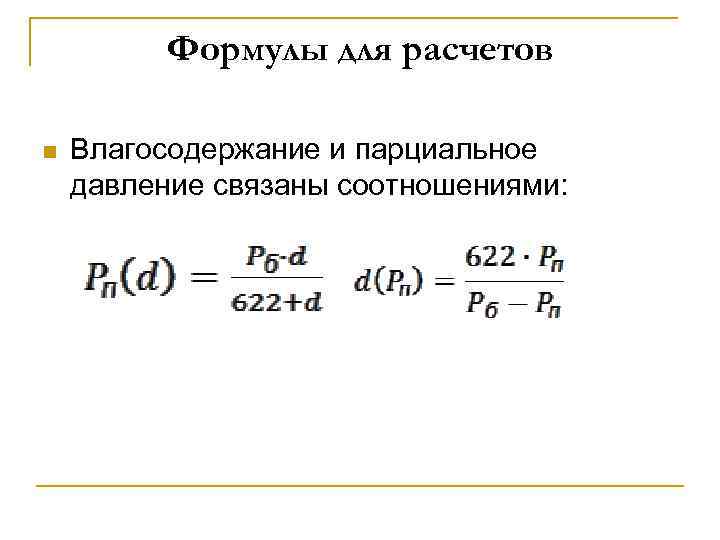

Формулы для расчетов n Влагосодержание и парциальное давление связаны соотношениями:

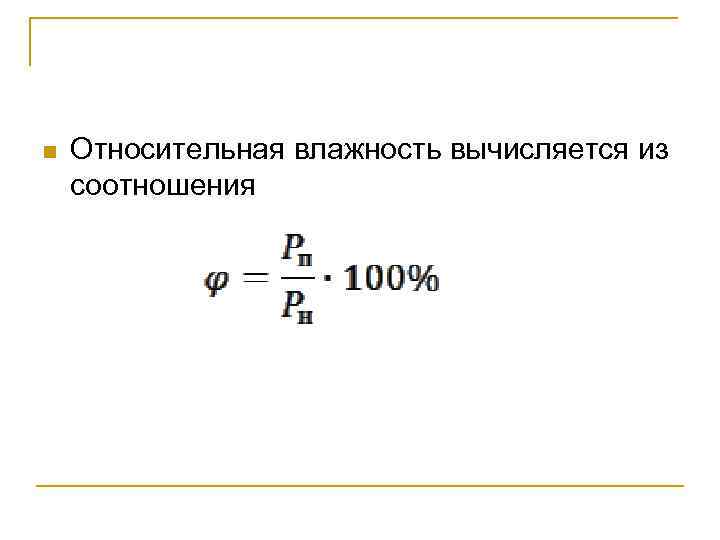

n Относительная влажность вычисляется из соотношения

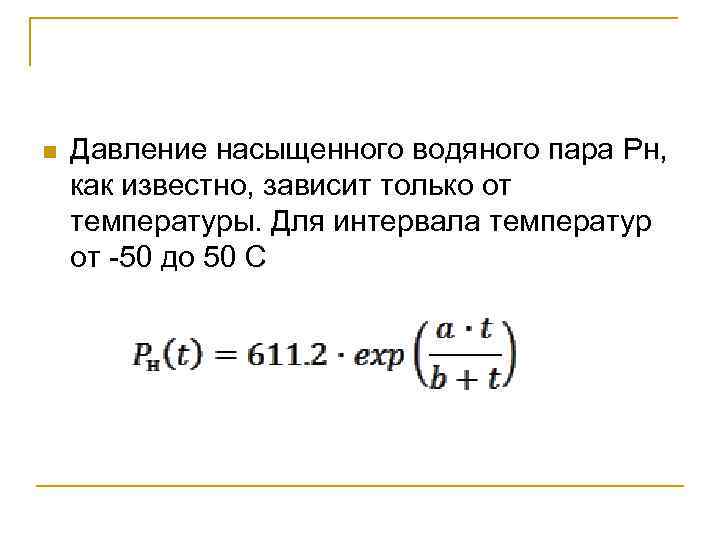

n Давление насыщенного водяного пара Pн, как известно, зависит только от температуры. Для интервала температур от 50 до 50 С

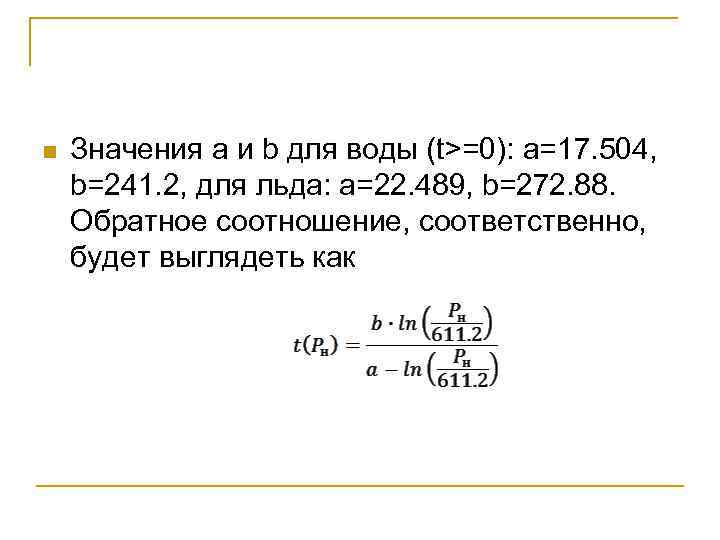

n Значения a и b для воды (t>=0): a=17. 504, b=241. 2, для льда: a=22. 489, b=272. 88. Обратное соотношение, соответственно, будет выглядеть как

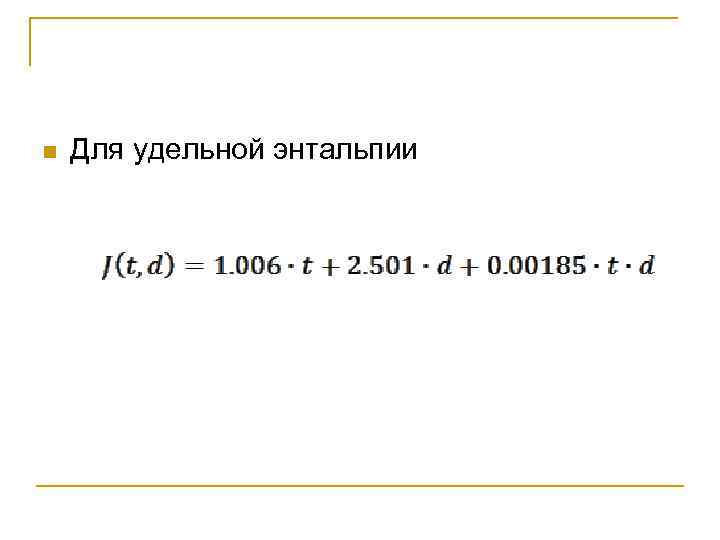

n Для удельной энтальпии

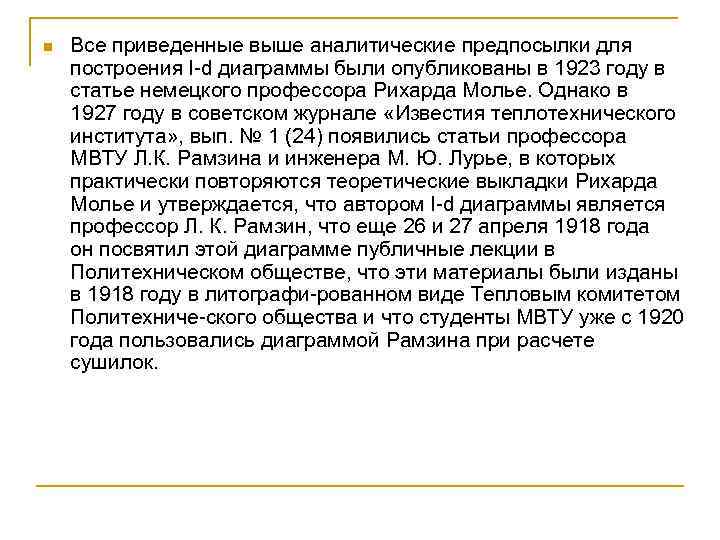

n Все приведенные выше аналитические предпосылки для построения l d диаграммы были опубликованы в 1923 году в статье немецкого профессора Рихарда Молье. Однако в 1927 году в советском журнале «Известия теплотехнического института» , вып. № 1 (24) появились статьи профессора МВТУ Л. К. Рамзина и инженера М. Ю. Лурье, в которых практически повторяются теоретические выкладки Рихарда Молье и утверждается, что автором l d диаграммы является профессор Л. К. Рамзин, что еще 26 и 27 апреля 1918 года он посвятил этой диаграмме публичные лекции в Политехническом обществе, что эти материалы были изданы в 1918 году в литографи рованном виде Тепловым комитетом Политехниче ского общества и что студенты МВТУ уже с 1920 года пользовались диаграммой Рамзина при расчете сушилок.
Л. К. Рамзин
Определение параметров влажного воздуха на Id диаграмме. n Точка на диаграмме отражает некое состояние воздуха, а линия – процесс изменения состояния. Определение параметров воздуха, имеющего некое состояние, отображаемое точкой А.

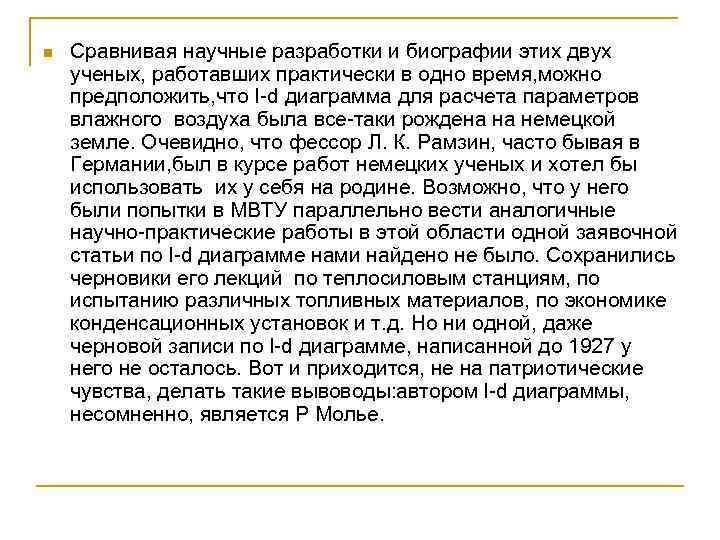

n Сравнивая научные разработки и биографии этих двух ученых, работавших практически в одно время, можно предположить, что I d диаграмма для расчета параметров влажного воздуха была все таки рождена на немецкой земле. Очевидно, что фессор Л. К. Рамзин, часто бывая в Германии, был в курсе работ немецких ученых и хотел бы использовать их у себя на родине. Возможно, что у него были попытки в МВТУ параллельно вести аналогичные научно практические работы в этой области одной заявочной статьи по l d диаграмме нами найдено не было. Сохранились черновики его лекций по теплосиловым станциям, по испытанию различных топливных материалов, по экономике конденсационных установок и т. д. Но ни одной, даже черновой записи по l d диаграмме, написанной до 1927 у него не осталось. Вот и приходится, не на патриотические чувства, делать такие вывоводы: автором l d диаграммы, несомненно, является Р Молье.
