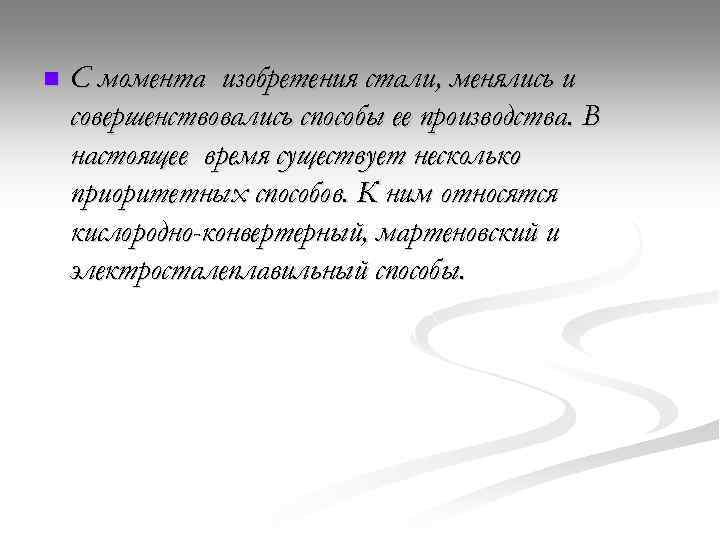

n С момента изобретения стали, менялись и совершенствовались способы ее производства. В настоящее время существует несколько приоритетных способов. К ним относятся кислородно-конвертерный, мартеновский и электросталеплавильный способы.

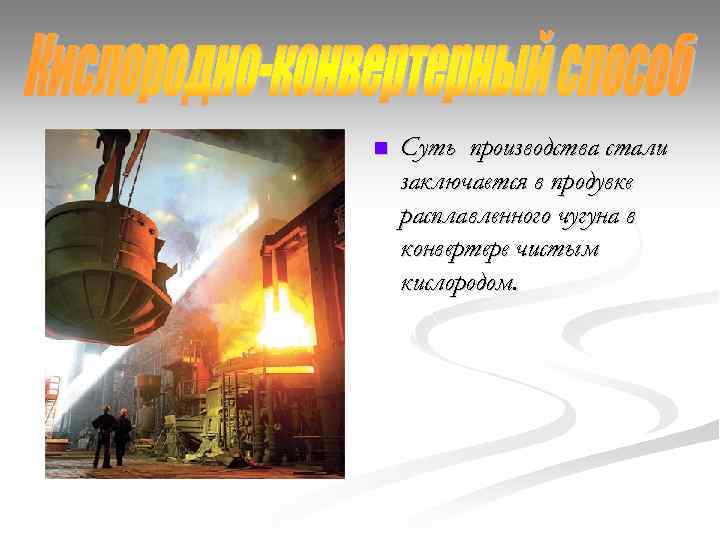

n Суть производства стали заключается в продувке расплавленного чугуна в конвертере чистым кислородом.
n n Для переработки 1 тонны чугуна в сталь требуется примерно 350 кубометров воздуха. Различают кислородноконвертерный процесс с верхней, нижней и комбинированной продувкой.

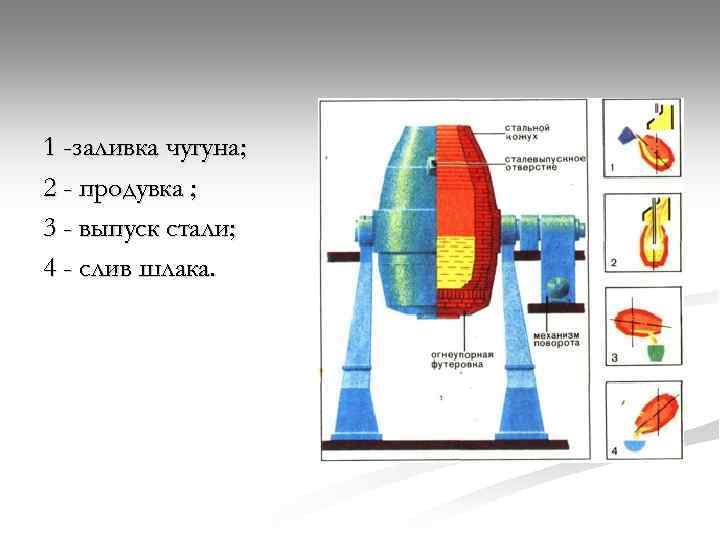

1 -заливка чугуна; 2 - продувка ; 3 - выпуск стали; 4 - слив шлака.

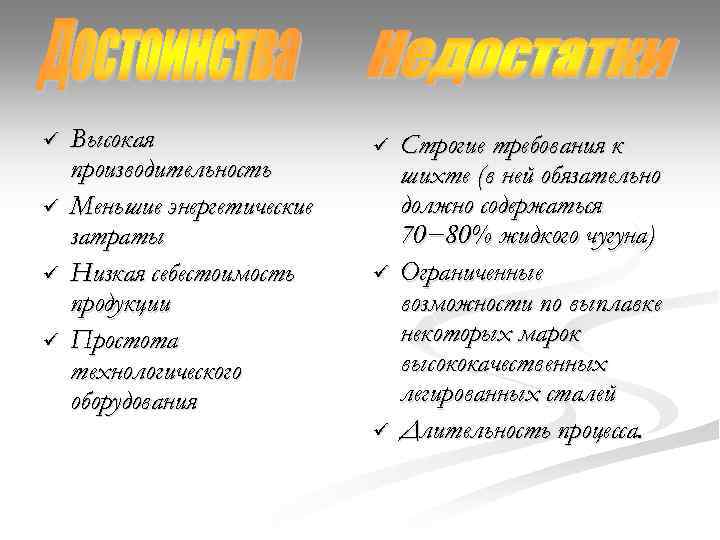

ü ü Высокая производительность Меньшие энергетические затраты Низкая себестоимость продукции Простота технологического оборудования ü ü ü Строгие требования к шихте (в ней обязательно должно содержаться 70− 80% жидкого чугуна) Ограниченные возможности по выплавке некоторых марок высококачественных легированных сталей Длительность процесса.
n Особенностью мартеновского способа производства стали является то, что количество кислорода, подаваемого в печь должно превышать необходимый уровень для полного сгорания топлива. Избыток кислорода позволяет при высокой температуре произвести окислительный процесс.

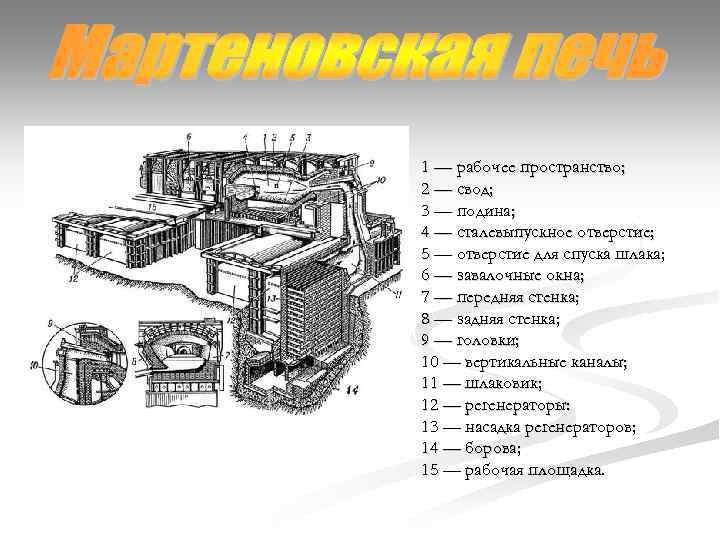

1 — рабочее пространство; 2 — свод; 3 — подина; 4 — сталевыпускное отверстие; 5 — отверстие для спуска шлака; 6 — завалочные окна; 7 — передняя стенка; 8 — задняя стенка; 9 — головки; 10 — вертикальные каналы; 11 — шлаковик; 12 — регенераторы: 13 — насадка регенераторов; 14 — борова; 15 — рабочая площадка.

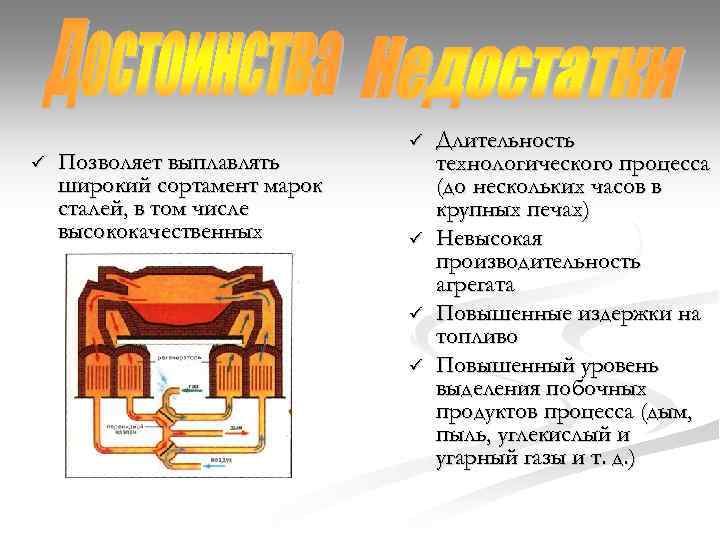

ü Позволяет выплавлять широкий сортамент марок сталей, в том числе высококачественных ü ü Длительность технологического процесса (до нескольких часов в крупных печах) Невысокая производительность агрегата Повышенные издержки на топливо Повышенный уровень выделения побочных продуктов процесса (дым, пыль, углекислый и угарный газы и т. д. )

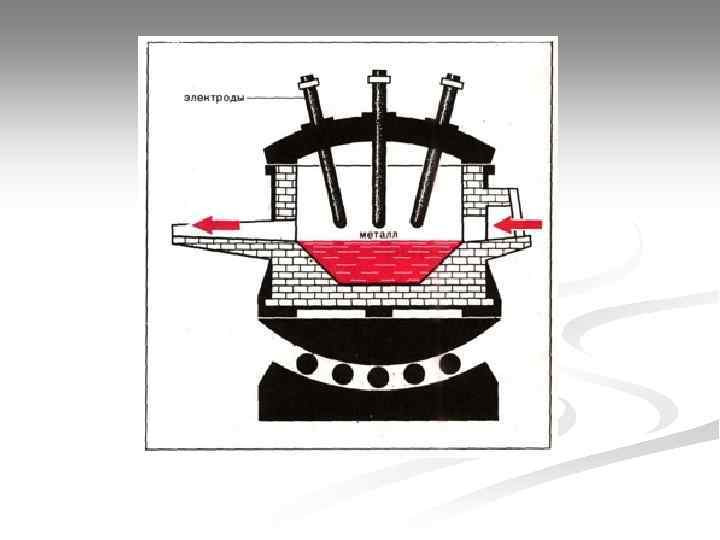

n Основным принципом производства стали является выделение тепла при горении электрической дуги. Температура дуги достигает 6000 градусов Цельсия.

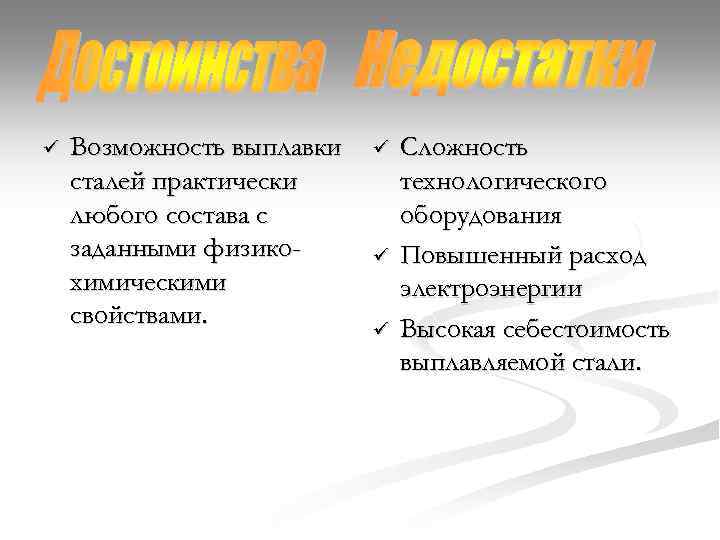

ü Возможность выплавки сталей практически любого состава с заданными физикохимическими свойствами. ü ü ü Сложность технологического оборудования Повышенный расход электроэнергии Высокая себестоимость выплавляемой стали.
