n ОЦЕНКА ПАРАМЕТРОВ СВЕТОВОЙ СРЕДЫ СВЕТОВАЯ СРЕДА

n ОЦЕНКА ПАРАМЕТРОВ СВЕТОВОЙ СРЕДЫ

СВЕТОВАЯ СРЕДА Световую среду на рабочем месте создают два вида освещения: n n n 1. Естественное освещение. 2. Искусственное освещение. Отличие естественного освещения от искусственного: 1. Естественное освещение богаче по спектру и содержит кроме видимых лучей инфракрасные (теплые) лучи и ультрафиолетовое излучение, необходимые для живых организмов. 2. Естественное освещение динамично и меняется во времени как по спектру так и по уровню (рассвет, закат, теплый, холодный свет), что положительно влияет на человека.

ЕСТЕСТВЕННОЕ ОСВЕЩЕНИЕ n n n n ЕСТЕСТВЕННОЕ ОСВЕЩЕНИЕ ОЦЕНИВАЕТСЯ С ТОЧКИ ЗРЕНИЯ ПСИХОФИЗИОЛОГИИ ПО ГИГИЕНИЧЕСКОМУ МИНИМУМУ! В то же время человек всегда выполняет самую разную зрительную работу и каждый вид зрительной работы требует разного количества естественного освещения. Нормируется естественное освещение, проектируются и строятся здания исходя из характера зрительной работы. Естественное освещение бывает: Боковым (односторонним и двухсторонним), Верхним и комбинированным (верхнее + боковое)

ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ n n Искусственное освещение бывает: n Рабочим n Аварийным n Дежурным n Охранным Рабочее освещение в свою очередь бывает: n 1. Общим n 2. Комбинированным

Параметры световой среды, подлежащие контролю при проверке условий освещения Естественное освещение Искусственное освещение: Е, лк КЕО, % Прямая блескость Кп, %

Дополнительные параметры световой среды, подлежащие контролю при проверке освещения Искусственное освещение: С, отн. ед. Отраженная блескость L, кд/м 2

Отраженная блескость

Прямая блескость

Нормативная база 1. 2. 3. 4. 5. Свод правил СП 52. 13330. 2011. Актуализированная редакция СНи. П 23 -05 -95*. Естественное и искусственное освещение. Сан. Пи. Н 2. 2. 1/2. 1. 1. 1278 -03. Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий. Сан. Пи. Н 2. 2. 1/2. 1. 1. 2585 -10. Изменения и дополнения № 1 к Сан. Пи. Н 2. 2. 1/2. 1. 1. 1278 -03 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий. ГОСТ Р 54944 -2012 Национальный стандарт. Здания и сооружения. Методы измерения освещенности. С 01. 2013 г. ГОСТ 26824 -10. Здания и сооружения. Методы измерения яркости.

Нормативная база 1. 2. 3. 4. 5. ГОСТ Р 54945 -2012 Национальный стандарт. Здания и сооружения. Методы измерения коэффициента пульсации освещенности. С 01. 2013 г. ГОСТ Р 54943 -2012 Национальный стандарт. Здания и сооружения. Метод определения показателя дискомфорта при искусственном освещении помещений. С 01. 2013 г. МУ ОТ РМ 01 -98 / МУ 2. 2. 4. 706 -98. Оценка освещения рабочих мест. МУК 4. 3. 2812 -10. Инструментальный контроль и оценка освещения рабочих мест. Методика измерений параметров освещения люксметром-яркомером-пульсметром «Эколайт-01» (номер в госреестре ФР. 1. 37. 2013. 14755, номер свидетельства 006 -01. 00279 -2013

Нормативная база 1. 2. 3. 4. Р 2. 2. 2006 -05. Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация условий труда. Сан. Пи. Н 2. 2. 2/2. 4. 1340 -03. Гигиенические требования к персональным электронно-вычислительным машинам и организации работы. Сан. Пи. Н 2. 2. 2/2. 4. 2198 -07. Изменение № 1 к санитарно-эпидемиологическим правилам и нормативам Сан. Пи. Н 2. 2. 2/2. 4. 1340 -03. Гигиенические требования к персональным электронновычислительным машинам и организации работы нормам. Сан. Пи. Н 2. 2. 2/2. 4. 2732 -10 "Изменение № 3 к санитарно-эпидемиологическим правилам и нормативам Сан. Пи. Н 2. 2. 2/2. 4. 1340 -03. Гигиенические требования к персональным электронновычислительным машинам и организации работы.

Нормативная база 1. 2. 3. 4. ГОСТ Р 50948 -2001. Средства отображения информации индивидуального пользования. Общие эргономические требования и требования безопасности. ГОСТ Р 50949 -2001. Средства отображения информации индивидуального пользования. Методы измерений и оценки эргономических параметров и параметров безопасности. ГОСТ Р 50923 -96. Дисплеи. Рабочее место оператора. Общие эргономические требования и требования к производственной среде. Методы измерения. ГОСТ Р 52324 -2005 (ИСО 13406 -2 -2001) «Эргономические требования к работе с визуальными дисплеями, основанными на плоских панелях. Часть 2. Эргономические требования к дисплеям с плоскими панелями

Нормативная база 1. 2. 3. 4. ГОСТ Р 55710 -2013. Национальный стандарт Российской Федерации. Освещение рабочих мест внутри зданий. Нормы и методы измерений. Вводится в действие с 01 июля 2014 г. ГОСТ Р 55709 -2013. 0949 -2001. Национальный стандарт Российской Федерации. Освещение рабочих мест вне зданий. Нормы и методы измерений. Вводится в действие с 01 июля 2014 г. ГОСТ Р 55705 -2013. Национальный стандарт Российской Федерации. Приборы осветительные со светодиодными источниками света. Общие технические условия. Вводится в действие с 01 июля 2014 г. ГОСТ Р 55707 -2013. Национальный стандарт Российской Федерации. Освещение наружное утилитарное. Методы измерений нормируемых параметров. Вводится в действие с 01 июля 2014 г.

Измерительная база ВНИИОФИ ООО НТП «ТКА» г. Москва г. Санкт-Петербург ул. Озерная, 46. Грузовой проезд, 33/1, литер «Б» тел. /факс (495) 437 -31 -83 тел. /факс (812) 710 -74 -77 1. Приборы для измерения освещенности: АРГУС-01 (Е, лк: 1 -200 000 лк) ТКА-ЛЮКС (Е, лк: 1 -200 000 лк) 2. Приборы для измерения коэффициента пульсации и освещенности: АРГУС-07 (Е, лк +Кп, %) Е: 1 -20 000 лк, Кп: 1 -100% ТКА-ПУЛЬС (ТКА ПКМ модель 08) (Е, лк + Кп, %) Е: 10 -200 000 лк, Кп: 1 -100% 3. Приборы для измерения яркости: АРГУС – 02 (L, кд/м 2) (измеряет яркость как самосветящихся, так и несамосветящихся объектов) 1 -200 000 кд/м 2

ПРИБОРЫ ООО «ЭКО-СФЕРА» , г. Москва "Эколайт-01" впервые «три в одном» - Люксметр+Яркомер+Пульсметр Стоимость с ФГ-01 и поверкой 24 410 руб. , включая НДС. Стоимость дополнительной фотоголовки 13 600 руб. , включая НДС). Занесен в Государственный реестр средств измерений под № 43795 -10 "Эколайт-2" «три в одном» - Люксметр+Яркомер+Пульсметр Занесен в Государственный реестр средств измерений под № 43795 -10 Стоимость 18000 руб. , включая НДС

Основные принципы нормирования показателей освещения Свод правил СП 52. 13330. 2011. Актуализированная редакция СНи. П 23 -05 -95*. Естественное и искусственное освещение Порядок нормирования n. Характеристика n. Разряд зрительной работы и подразряд зрительной работы Нормируемые уровни показателей освещения n. Корректировка нормируемых уровней (при необходимости)

Характеристика зрительной работы Основные понятия n n Объект различения – рассматриваемый предмет, отдельная его часть или дефект, которые требуется различать в процессе работы. Фон – поверхность, на которой рассматривается объект различения и прилегающая непосредственно к нему. Рабочая поверхность - поверхность, на которой производится работа и нормируется или измеряется освещенность. Контраст объекта различения с фоном -определяется отношением абсолютной величины разности между яркостью объекта Lо и фона Lф к яркости фона Lф.

n n n Характеристика фона: В зависимости от коэффициента отражения фон может быть: светлым средним темным

Контраст объекта различения с фоном контраст контраст контраст Малый Средний Большой

Определение разряда зрительных работ в производственных помещениях Разряд зрительно й работы Наименьший или эквивалентный размер объекта различения, мм I Менее 0, 15 II От 0, 15 до 0, 30 III От 0, 30 до 0, 50 IV Свыше 0, 5 до 1, 0 V Свыше 1 до 5 VI Свыше 5

Определение подразряда зрительных работ в производственных помещениях Разряд зрительной работы Подразряд зритель -ной работы Критерии определения подразрядов зрительных работ I-V г Темный Малый Средний Темный Светлый Средний Темный Средний в Малый Большой б Характеристика фона Малый а Контраст объекта различения с фоном Светлый Большой Средний

Определение подразрядов зрительных работ в производственных помещениях Критерии определения подразрядов зрительных работ Подраз Разряд -ряд зрительзрител Контраст ной ь-ной Характеристика объекта работы различения с фона фоном а г Средний Темный Светлый Средний Большой Темный Средний в Средний Малый I-V Темный Малый б Малый Светлый Большой Средний

Определение разрядов зрительных работ в производственных помещениях Разряд зрительной работы Наименьший или эквивалентный размер объекта различения, мм I Менее 0, 15 II От 0, 15 до 0, 30 III От 0, 30 до 0, 50 IV Свыше 0, 5 до 1, 0 V Свыше 1 до 5 VI Свыше 5

Шкала освещенности 500 10 400 7 3000 2500 100 2000 2 75 1500 50 1250 0, 5 30 0, 3 1000 750 20 15 3500 150 4 0, 2 4000 200 5 1 4500 300 6 3 600 5000

Требования к показателям освещения в производственных помещениях Разряд Подразряд Освещенность Комбинированное освещение Общее освещение а б 4000 400 1250 в 2500 300 750 1500 200 400 300 20 10 2, 0 20 10 1, 5 - б КЕО 4000 Кп - а II 500 г I 5000 Р 750 в 2000 200 500 г 1000 200 300

Определение разрядов и подразрядов зрительных работ в административных помещениях Разряд зрительной работы Наименьший или эквивалентный размер объекта различения А От 0, 15 до 0, 30 Б От 0, 30 до 0, 50 В Свыше 0, 5 до 1, 0 Подразряд зрительной работы для разрядов А, Б и В устанавливается в зависимости от относительной продолжительности зрительной работы: 1 – не менее 70 % рабочей смены; 2 – менее 70 % рабочей смены.

Нормирование освещения рабочих мест вне зданий Разряд зрительной работы Отношение минимального размера объекта различения к расстоянию от этого объекта до глаз работающего IX Менее 0, 005 50 X От 0, 005 до 0, 01 30 XI Свыше 0, 01 до 0, 02 20 XII Свыше 0, 02 до 0, 05 10 XIII Свыше 0, 05 до 0, 1 5 XIV Свыше 0, 1 2 Минимальная освещенность в горизонтальной плоскости, лк

Измерения и оценка параметров световой среды n. Натурное обследование освещения рабочего места: n Система освещения Тип светильников Тип и мощность ламп Высота установки светильников над полом Число негорящих ламп, % Данные для расчета или оценки КЕО

n Коэффициент естественной освещенности КЕО = E внутр100/Енаружн, % Условия проведения измерений КЕО: n n Подготовка к измерениям либо фиксация фактического состояния Одномоментность измерений внутри и вне помещения Десятибалльная облачность Наличие двух приборов с одинаковой погрешностью или одного прибора Эколайт -1 Измерения снаружи на открытой плошадке

Освещенность n n Измеряется люксметром Требования: Подготовка ОУ или фиксация состояния Измерение в темное время суток, когда отношение естественной освещенности к искусственной составляет не более 0, 1 (то есть не более 10 %) На фотодатчик не должна падать тень от человека Измеряют в плоскости, указанной в нормах освещенности (Г, В, Н), или на рабочей плоскости оборудования При комбинированном освещении измеряют сначала от светильников общего и местного освещения, затем выключают светильники местного освещения и измеряют освещенность от общего освещения

Определение класса и степени вредности освещения n Оценка естественного освещения: Если КЕО ≥ 0, 5% - соответствует нормативнывм требованиям Если 0, 1% ≤ КЕО < 0, 5% - не соответствует нормативным требованиям (но ситуацию можно улучшить) Если КЕО < 0, 1% - полное отсутствие естественного освещения

Оценка искусственного освещения n Оценка освещенности Если Е ≥Ен – класс 2 Если 0, 5 Ен ≤ Е < Ен -класс 3. 1 Если Е < 0, 5 Ен – класс 3. 2 Если Евертик. поверхности экрана ВДТ ≤ 300 лк – соответствует нормативным требованиям Если Евертик. поверхности экрана ВДТ > 300 лк – не соответствует нормативным требованиям

n n n n n Оценка прямой и отраженной блескости. Отсутствует – соответствует нормативным требованиям (2) Имеет место – не соответствует нормативным требования (3. 1) Оценка Кп. Если Кп ≤ Кпн – соответствует нормативным требованиям Если Кп >Кпн – не соответствует нормативным требованиям Если Кп = 10 -15% и КЕО ≥ КЕО зр. раб. , то Кпф = Кпх0. 65 Оценка яркости (при ее ограничению сверху). Если L ≤ Lн – соответствует нормативным требованиям L > Lн – не соответствует нормативным требованиям Оценка неравномерности распределения яркости в поле зрения пользователя ПЭВМ. Для центрального поля зрения. Если С ≤ 5 – соответствует нормативным требованиям Если С > 5 – не соответствует нормативным требованиям Для центрального поля и периферии. Если С ≤ 10 – соответствует нормативным требованиям Если С > 10 – не соответствует нормативным требованиям

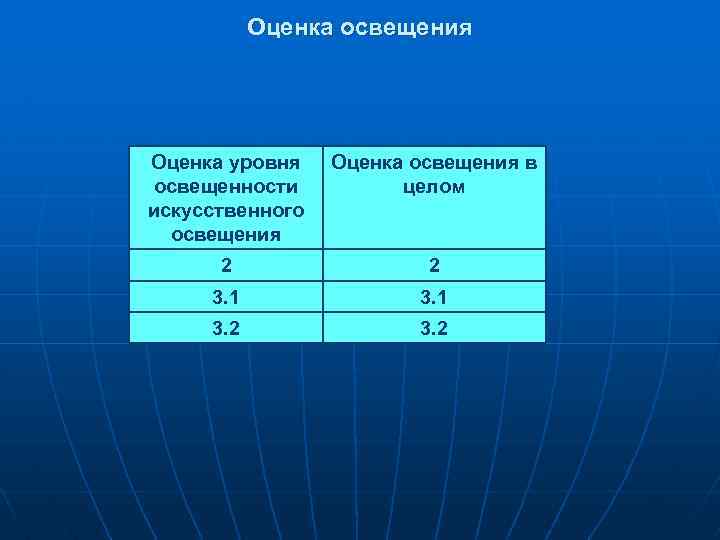

Оценка освещения Оценка уровня освещенности искусственного освещения Оценка освещения в целом 2 2 3. 1 3. 2

ОЦЕНКА ОСВЕЩЕНИЯ ПРИ РАЗМЕЩЕНИИ РМ В РАЗНЫХ ЗОНАХ n n n Каждому из помещений или зоне работы присваивается класс условий труда по параметрам искусственного освещения. Определяется относительное время пребывания (в долях единицы) в каждом из помещений или зоне работы. Классы условий труда формализуются: n Класс 2 – 0, 0 баллов n Класс 3. 1 – 1, 0 балл n Класс 3. 2 – 2, 0 балла. Относительное время пребывания в каждом из помещений или зоне работы умножается на баллы, соответствующие классам условий труда в данных помещениях или зонах работы и полученные произведения суммируются. Окончательная оценка производится на основании рассчитанной суммы баллов по следующим критериям: n Класс 2, если 0, 0 ≤ G < 0, 5 n Класс 3. 1, если 0, 5 ≤ G < 1, 5 n Класс 3. 2, если 1, 5 ≤ G < 2, 0

Искусственные источники света Лампы накаливания Газоразрядные лампы Светодиоды

ЛАМПЫ НАКАЛИВАНИЯ n n n По массовости ЛН занимают первое место среди всех источников света. К лампам накаливания относятся и галогенные лампы накаливания (ГЛН), они более эффективны, чем обычные ЛН (их срок службы и поток ›, габариты ‹). ЛН – это самый неэффективный источник света, в ЛН преобразуется в видимое излучение от 7 до 20% электрической энергии, продолжительность горения не более 2000 часов.

Федеральный закон от 23 ноября 2009 г. № 261 -ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» n n n 1. С 1. 01. 2011 г. к обороту на территории РФ не допускаются ЛН мощностью 100 Вт и более, которые могут быть использованы в целях освещения. 2. С 1. 01. 2013 г. может быть введен запрет на оборот на территории РФ ЛН мощностью 75 Вт и более. 3. С 01. 2014 г. – мощностью 25 Вт и более (т. е возможен запрет на ЛН в принципе).

Газоразрядные лампы высокого давления ДРЛ ДНа. Т Газоразрядные лампы низкого давления КЛЛ ЛДЦ ЛЕЦ ЛБЦТ ЛД ЛБ ЛТБ ЛХБ

n Люминесцентные лампы представляют собой разрядные ИС низкого давления, в которых УФ излучение ртутного разряда преобразуется люминофором в более длинноволновое излучение. n 1. 50 лет назад ЛЛ (Т 12 – 38 мм). n. СО – 70 -75 лм/Вт. n. Т сл. – 5 -8 тыс. ч. 2. 80 годы ЛЛ (Т 8 - 26 мм). СО – 92 - 95 лм/Вт. Т сл. – 10 – 12 тыс. ч. 3. ЛЛ (Т 5 – 16 мм). Работают только с ЭПРА, ртути 3 – 5 мг. Экономия ЭЭ - 25%. СО – 104 лм/Вт. Т сл. – 16 – 20 тыс. ч.

n Маркировка отечественных ЛЛ основана на буквенном обозначении конструктивных признаков Первая буква Л – люминесцентная. Следующие буквы обозначают цвет излучения: Б – белый, ТБ – тепло-белый, ХБ – холодно-белый, Д- дневной, Е – естественно белый. Одна или две буквы Ц после обозначения цвета означают хорошее или отличное качество цветопередачи Хорошее и отличное качество цветопередачи: ЛДЦ , ЛЕЦ. Стандартное качество цветопередачи лампы ЛБ, ЛТБ, ЛХБ ЛД, ЛБЦТ

n n n ЗАРУБЕЖНЫЕ ЛЮМИНЕСЦЕНТНЫЕ ЛАМПЫ В мировой практике нет единообразия в маркировке ЛЛ. Некоторые европейские фирмы обозначают класс ЛЛ буквами, например: L – фирма «Osram» , TL – фирма «Philips» , после чего указывается мощность ЛЛ с буквой W и цифровое обозначение цвета излучения, различное у разных фирм.

Таблица 1. Обозначения и технические характеристики люминесцентных ламп с отличным качеством цветопередачи Качество цветопередачи Общеевропейское Обозначения разных фирм Отличное 930 Osram 940 930 954 940 Philips 965 Sylvania General Elect ric 930 940 950 - ЛДЦ - 3000 3800 5400 6500 90 -100 Аналоги в отечественной ЛТБЦЦ номенклатуре люминесцентных ламп Цветовая температура, К Общий индекс цветопередачи

Таблица 2. Обозначения и технические характеристики люминесцентных ламп с хорошим качеством цветопередачи Качество цветопередачи Хорошее Общеевропейское 827 830 840 865 Обозначения разных Osram фирм Philips 41 31 21 11 827 830 840 860 Sylvania 827 830 840 860 General Elect ric 827 830 840 860 Аналоги в отечественной номенклатуре люминесцентных ламп ЛТБЦ - ЛЕЦ - Цветовая температура, К 2700 3000 4000 6500 Общий индекс цветопередачи 80 -89

Таблица 3. Обозначения и технические характеристики стандартных люминесцентных ламп Качество цветопередачи Общеевропейское Стандартное 530 535 640 765 Osram 30 23 20 25 10 Philips 29 - 33 25 54 129 - 133 125 - 29 - 33 25 - Аналоги в отечественной номенклатуре люминесцентных ламп ЛТБ ЛБ ЛХБ - ЛД Цветовая температура, К 3000 3500 4000 6500 Общий индекс цветопередачи 50 -59 60 -69 70 -79 Обозначения разных фирм Sylvania General Electric

n Компактные люминесцентные лампы КЛЛ n ТЕОРИЯ ИСПОЛЬЗОВАНИЯ КЛЛ ЛН 60 ЛН 75 ЛН 100 КЛЭ 11 КЛЭ 15 КЛЭ 20 49 Вт 60 Вт 80 Вт

n n Светодиоды (СД, в иностранной литературе – LED, Lighting Emitting Diodes) Наиболее «молодые» источники света, принципиально отличающиеся от тепловых излучателей или разрядных источников света. Впервые свечение на границе металла и полупроводникового материала было обнаружено русским инженером О. В. Лосевым в 1923 г. в Нижегородской области (эффект Лосева). Свечение было голубовато-зеленого цвета очень малой яркости и о его практическом применении в те годы не могло быть и речи. Настоящая революция в производстве СД произошла в начале 90–х годов, когда благодаря работам Ж. И. Алферова и других ученых были получены многопроходные двойные гетероструктуры.

СВЕТИЛЬНИКИ

Пульсация освещенности n n Коэффициент пульсации освещенности измеряется люксметром-пульсметром одновременно с измерением освещенности. Величина коэффициента пульсации зависит: От типа лампы От типа ПРА От схем включения

Значения коэффициентов пульсации для различных типов источников света и способов их включения Тип ИС Кп, %, при включении ИС, расположенных в одной световой точке В 1 фазу В 2 фазы В 3 фазы ЛБ 34 14 3 ЛД 55 23 5 ЛДЦ 72 30 7 ДРЛ 58 28 2 ДНа. Т 77 38 6 ЛН 3 -18 - -

ПУСКОРЕГУЛИРУЮЩИЕ АППАРАТЫ (ПРА) ПРА Электромагнитные ПРА(частота питания 50 Гц) Индуктивные ПРА Емкостные ПРА Высокочастотные ПРА - ЭПРА (частота питания 20 – 50 к. Гц) ЭПРА «холодного включения» ЭПРА с прогревом электродов

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ВЫСОКОЧАСТОТНОГО ПИТАНИЯ n n n 1. Повышение световой отдачи люминесцентных ламп. 2. Увеличение срока службы ламп. 3. Исключение акустических шумов от светильников с люминесцентными лампами. 4. Исключение проблемы с пульсацией освещенности. 5. Возможность регулирования светового потока люминесцентных ламп.

Неопределенность измерений n n n 1. ГОСТ Р 54500. 1 -2011/Руководство ИСО/МЭК 98 -1: 2009 «Неопределенность измерения. Часть 1. Введение в руководства по неопределенности измерения» . 2. ГОСТ Р 54500. 3 -2011/Руководство ИСО/МЭК 98 -3: 2008 «Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения» . 3. РМГ 91 -2009 «Совместное использование понятий «погрешность измерения» и «неопределенность измерения» . Общие принципы» . 4. Р 50. 2. 038 -2004 «Измерения прямые однократные. Оценивание погрешностей и неопределенности результата измерений» . 5. ГОСТ 8. 207 -76 «Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения» .
