n n Цель создание усилителя низких звуковых частот

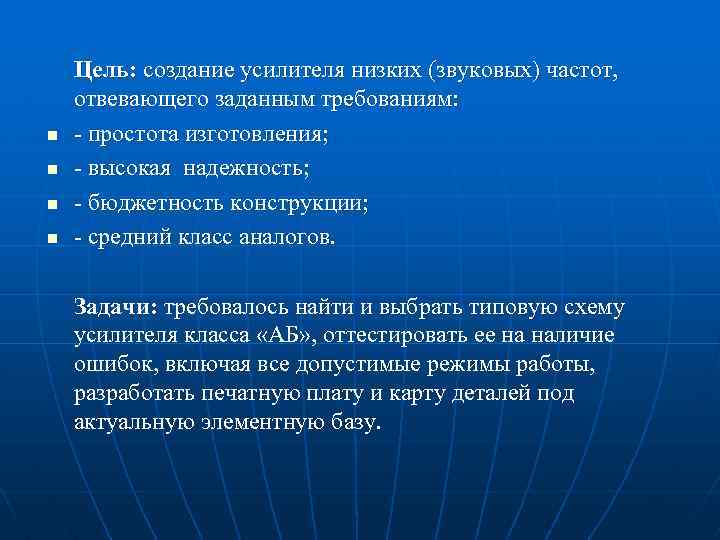

n n Цель: создание усилителя низких (звуковых) частот, отвевающего заданным требованиям: - простота изготовления; - высокая надежность; - бюджетность конструкции; - средний класс аналогов. Задачи: требовалось найти и выбрать типовую схему усилителя класса «АБ» , оттестировать ее на наличие ошибок, включая все допустимые режимы работы, разработать печатную плату и карту деталей под актуальную элементную базу.

Схема УНЧ «Ланзар» .

Печатная плата к схеме УНЧ Ланзар.

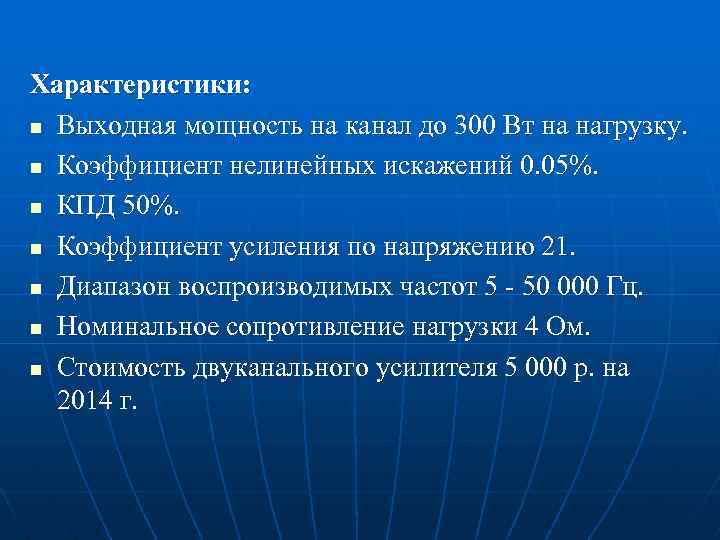

Характеристики: n Выходная мощность на канал до 300 Вт на нагрузку. n Коэффициент нелинейных искажений 0. 05%. n КПД 50%. n Коэффициент усиления по напряжению 21. n Диапазон воспроизводимых частот 5 - 50 000 Гц. n Номинальное сопротивление нагрузки 4 Ом. n Стоимость двуканального усилителя 5 000 р. на 2014 г.

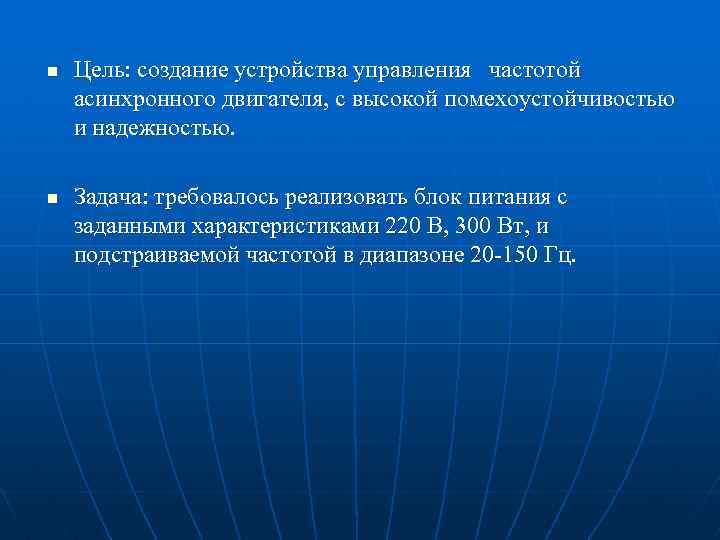

n n Цель: создание устройства управления частотой асинхронного двигателя, с высокой помехоустойчивостью и надежностью. Задача: требовалось реализовать блок питания с заданными характеристиками 220 В, 300 Вт, и подстраиваемой частотой в диапазоне 20 -150 Гц.

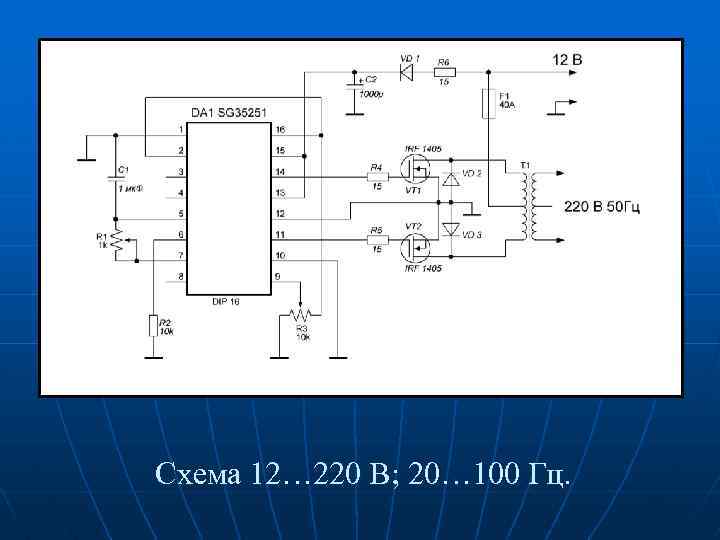

Схема 12… 220 В; 20… 100 Гц.

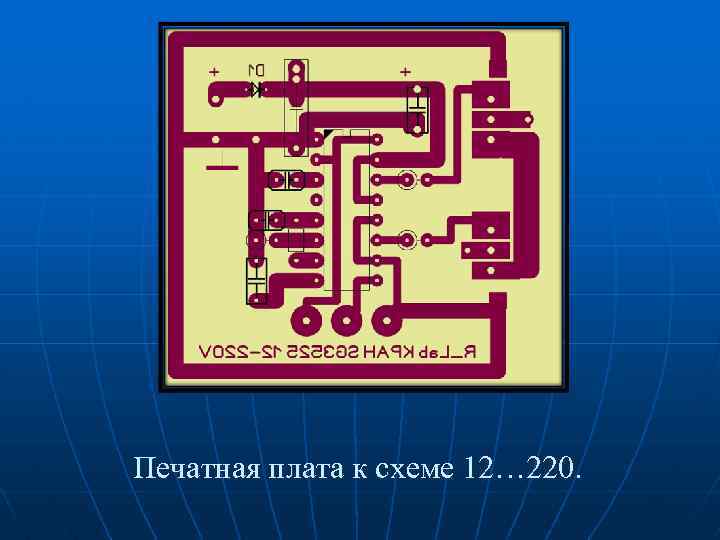

Печатная плата к схеме 12… 220.

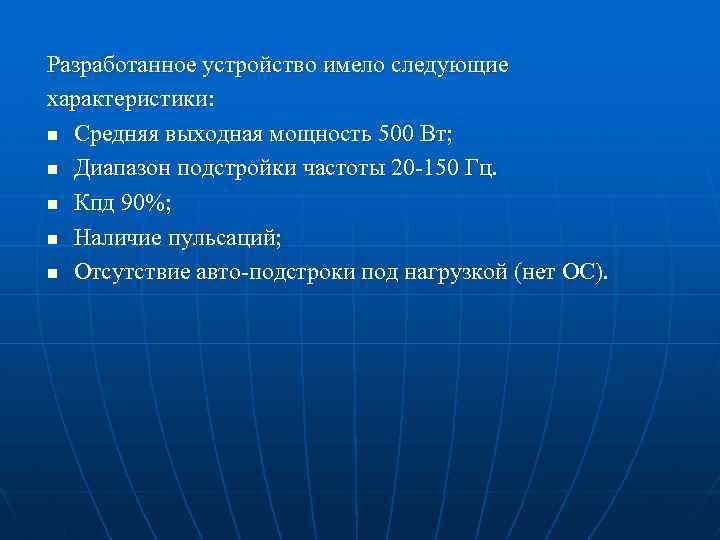

Разработанное устройство имело следующие характеристики: n Средняя выходная мощность 500 Вт; n Диапазон подстройки частоты 20 -150 Гц. n Кпд 90%; n Наличие пульсаций; n Отсутствие авто-подстроки под нагрузкой (нет ОС).
