N. gonorrhoeae pili
Figure 2 -3. (A) Electron micrograph of negatively stained E coli showing wavy flagella and numerous short, thinner, and more rigid hairlike structures, the pili. (B) The long sex pilus can be distinguished from the shorter common pili by mixing E coli cells with a male bacteriophage that binds specifically to sex pili.

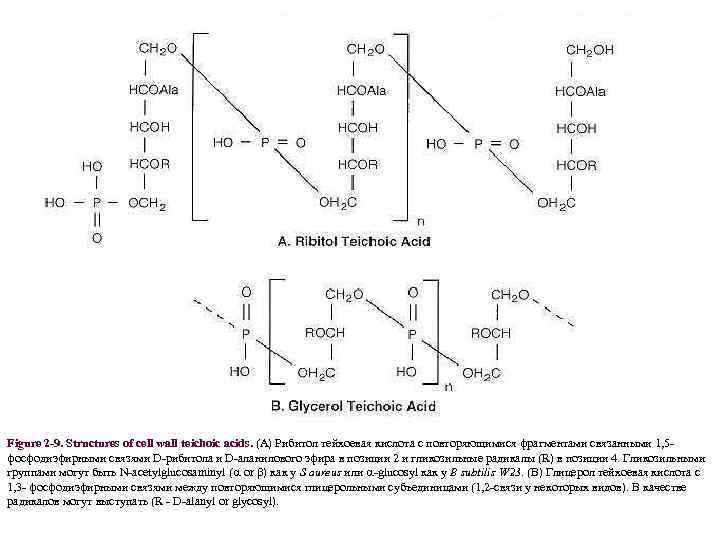

Figure 2 -9. Structures of cell wall teichoic acids. (A) Рибитол тейхоевая кислота с повторяющимися фрагментами связанными 1, 5 фосфодиэфирными связями D-рибитола и D-аланилового эфира в позиции 2 и гликозильные радикалы (R) в позиции 4. Гликозильными группами могут быть N-acetylglucosaminyl (a or b) как у S aureus или a-glucosyl как у B subtilis W 23. (B) Глицерол тейхоевая кислота с 1, 3 - фосфодиэфирными связями между повторяющимися глицерольными субъединицами (1, 2 -связи у некоторых видов). В качестве радикалов могут выступать (R - D-alanyl or glycosyl).
Figure 2. Electron micrograph of an ultra-thin section of a dividing pair of group A streptococci (20, 000 X). The cell surface fibrils, consisting primarily of M protein, are evident. The bacterial cell wall, to which the fibrils are attached, is also clearly seen as the light staining region between the fibrils and the dark staining cell interior. Cell division in progress is indicated by the new septum formed between the two cells. The streptococcal cell diameter is equal to approximately one micron.
M protein and fimbriae of Group A streptococci
(D)Сканирующая электронная микрофотография энтеропатогенных Е. coli, прикрепляющихся к опороподобным клеточным выростам на поверхности He. La клеток. (E) Окружение Shigella flexneri цитоплазматическими выростами клеток (по типу ряби), во время вторжения бактерий в He. La эпителиальные клетки.
(F) Сканирующая электронная микрофотография L. monocytogenes в момент вторжения в культуру клеток Caco-2.

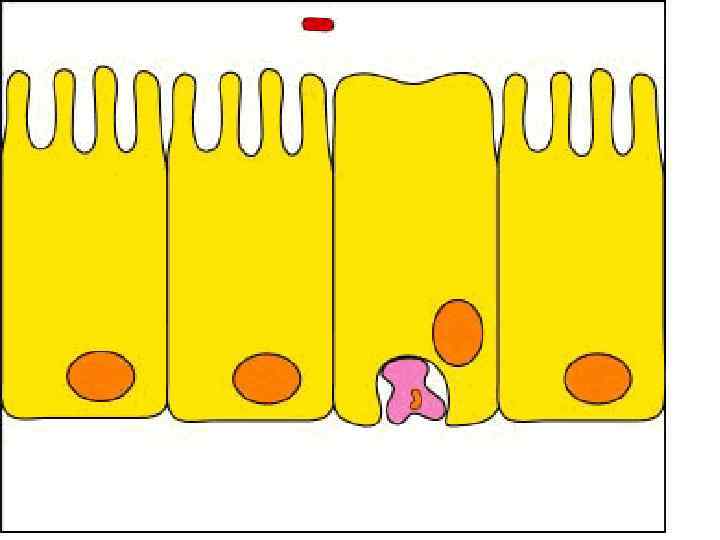

Механизм бактериальной инвазии у некоторых Грам-отрицательных бактерий

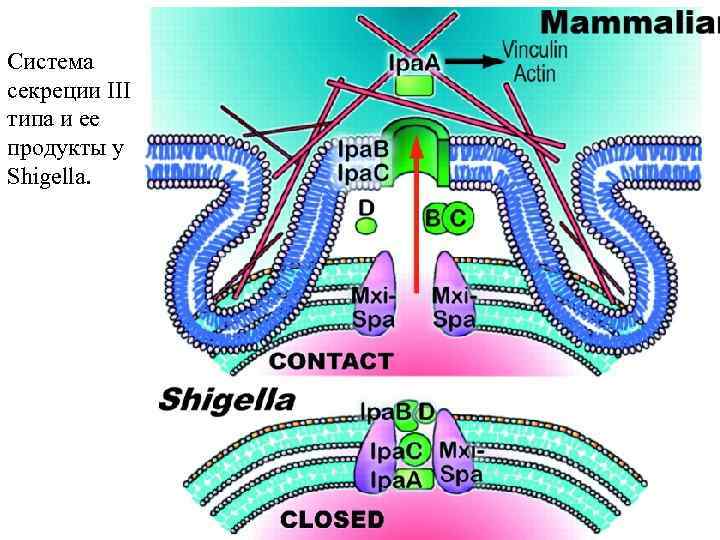

Система секреции III типа и ее продукты у Shigella.
Gram stain of Staphylococcus aureus in pustular exudate
Типы гемолиза на кровяном агаре
β-гемолитические стрептококки группы А (Streptococcus pyogenes)
Лецитиназная активность
Clostridium sp

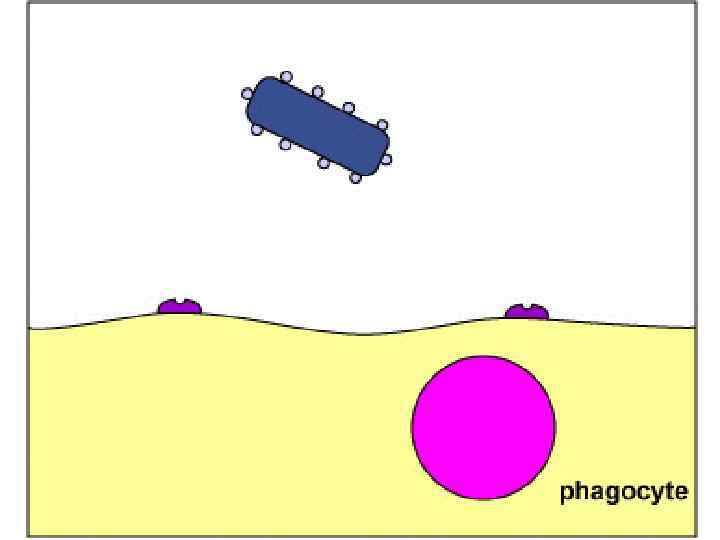

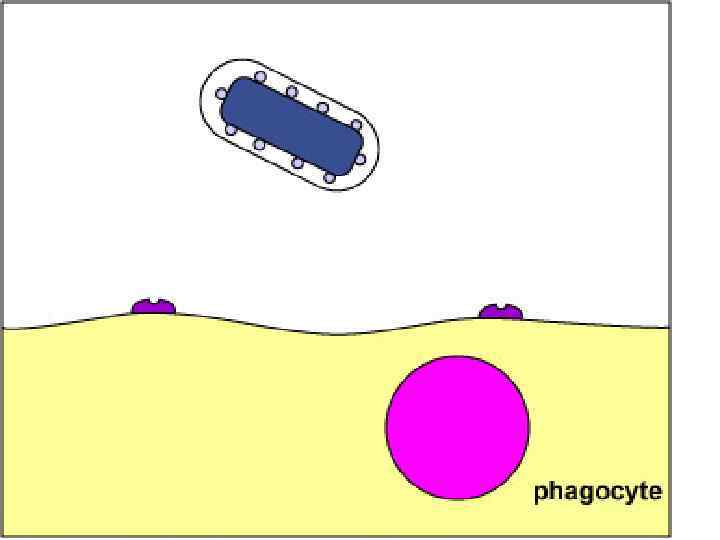

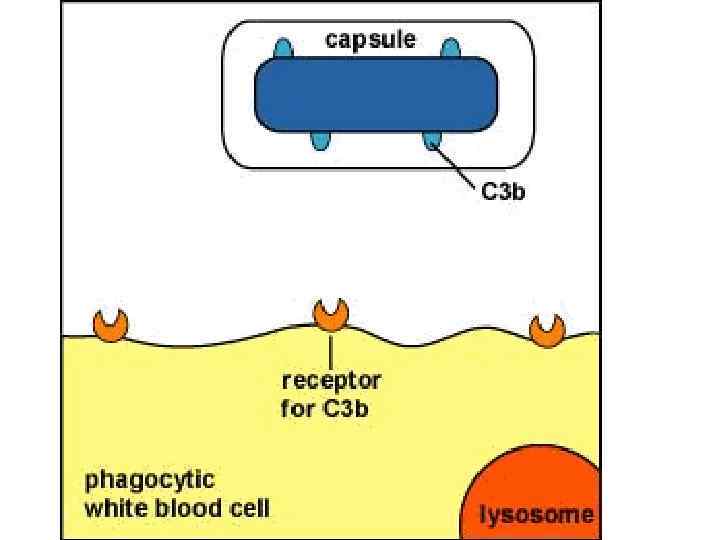

Этапы фагоцитоза

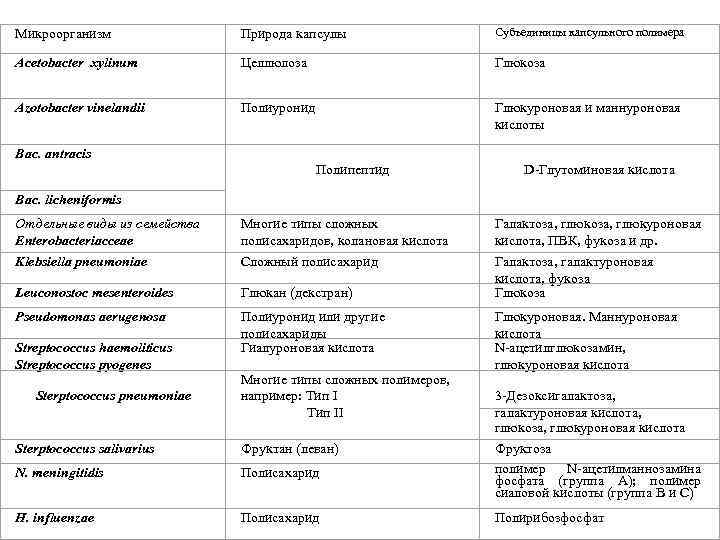

Микроорганизм Природа капсулы Субъединицы капсульного полимера Acetobacter xylinum Целлюлоза Глюкоза Azotobacter vinelandii Полиуронид Глюкуроновая и маннуроновая кислоты Bac. antracis Полипептид D-Глутоминовая кислота Bac. licheniformis Отдельные виды из семейства Enterobacteriacceae Многие типы сложных полисахаридов, колановая кислота Галактоза, глюкуроновая кислота, ПВК, фукоза и др. Klebsiella pneumoniae Cложный полисахарид Leuconostoc mesenteroides Глюкан (декстран) Галактоза, галактуроновая кислота, фукоза Глюкоза Pseudomonas aerugenosa Полиуронид или другие полисахариды Гиалуроновая кислота Streptococcus haemoliticus Streptococcus pyogenes Sterptococcus pneumoniae Многие типы сложных полимеров, например: Тип I Тип II Sterptococcus salivarius Фруктан (леван) N. meningitidis Полисахарид H. influenzae Полисахарид Глюкуроновая. Маннуроновая кислота N-ацетилглюкозамин, глюкуроновая кислота 3 -Дезоксигалактоза, галактуроновая кислота, глюкоза, глюкуроновая кислота Фруктоза полимер N-ацетилманнозамина фосфата (группа А); полимер сиаловой кислоты (группа B и С) Полирибозфосфат
Колонии Bacillus anthracis. Рост слизистых или мукоидных бактериальные колонии - обычно свидетельствует о продукции капсул. В случае B. anthracis, капсула состоит из поли-D-глутамина. Капсула - существенный детерминант патогенности бактерий. На ранних стадиях колонизации и инфекции капсула защищает бактерии от антибактериальной активности иммунной и фагоцитарной систем.
Streptococcus pyogenes. Поверхностные фибриллы М-протеина
Streptococcus sp
Число(фигура) 11. Негативное контрастирование Streptococcus pyogenes при электронной микроскопии (28, 000 X). Ореол вокруг цепочки клеток - капсула из гиалуроновой кислоты, которая окружает бактерии с внешней стороны. Также может быть замечена септа между делящейся парой клеток.
Бактериальные капсулы, контрастированные китайской тушью, рассматриваемые в световой микроскоп. Это - истинная капсула, обособленный слой полисахаридов, вокруг клеток. Иногда бактериальные клетки окружены более беспорядочно полисахаридным матриксом, называемым слизью или биопленкой. Полисахаридные пленки, которые могут неизбежно присутствовать на поверхностях бактериальных клеток, но которые не могут быть обнаружены визуально, называются гликокаликс.
Стафилококки
Pseudomonas sp
Pseudomonas
Pseudomonas aeruginosa
Pseudomonas aeruginosa colonies on agar
Система секреции III типа и ее продукты у Yersinia.
