n Архитектура компьютерных сетей - Основные принципы построения сложной системы: компьютера, компьютерной сети, базы данных и др. Например: Архитектура компьютера. Архитектура программного обеспечения. «Знание нескольких принципов освобождает от запоминания множества фактов» . Кравец Валерий Алексеевич

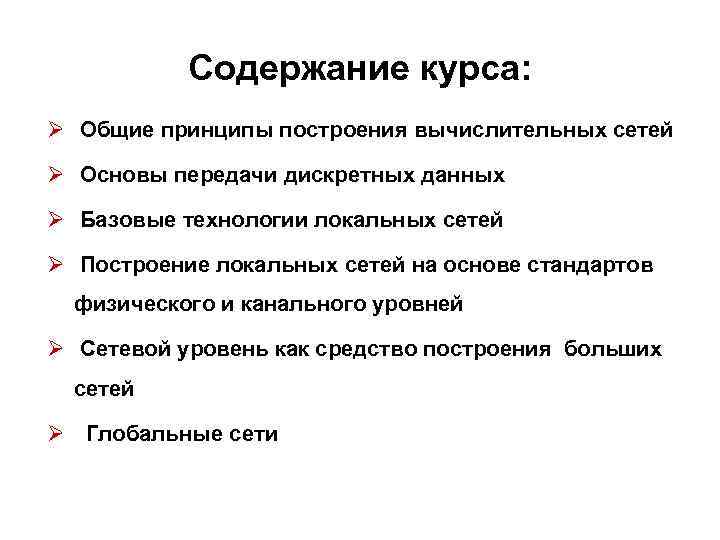

Содержание курса: Ø Общие принципы построения вычислительных сетей Ø Основы передачи дискретных данных Ø Базовые технологии локальных сетей Ø Построение локальных сетей на основе стандартов физического и канального уровней Ø Сетевой уровень как средство построения больших сетей Ø Глобальные сети

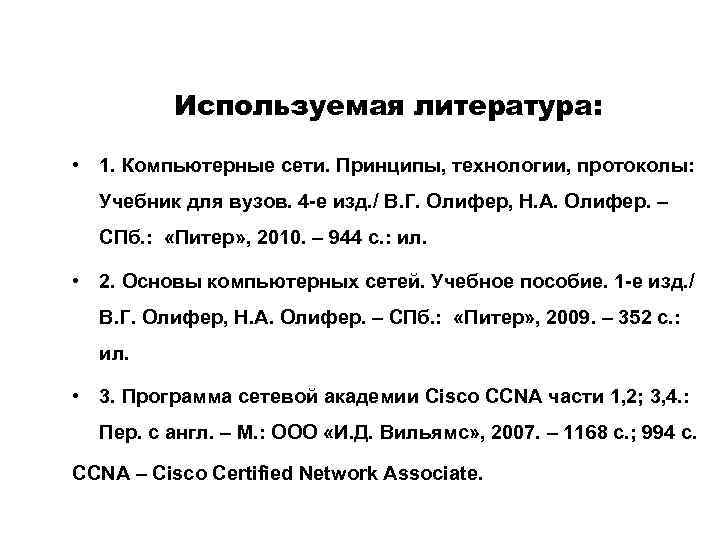

Используемая литература: • 1. Компьютерные сети. Принципы, технологии, протоколы: Учебник для вузов. 4 -е изд. / В. Г. Олифер, Н. А. Олифер. – СПб. : «Питер» , 2010. – 944 с. : ил. • 2. Основы компьютерных сетей. Учебное пособие. 1 -е изд. / В. Г. Олифер, Н. А. Олифер. – СПб. : «Питер» , 2009. – 352 с. : ил. • 3. Программа сетевой академии Cisco CCNA части 1, 2; 3, 4. : Пер. с англ. – М. : ООО «И. Д. Вильямс» , 2007. – 1168 с. ; 994 с. CCNA – Cisco Certified Network Associate.

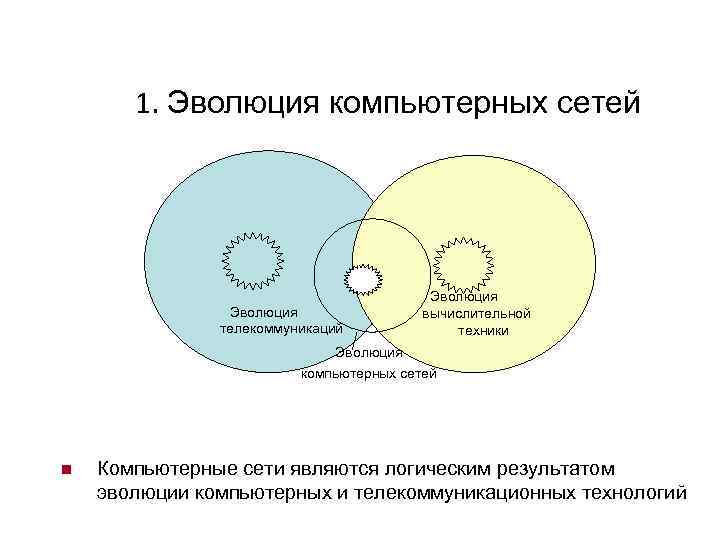

1. Эволюция компьютерных сетей Эволюция телекоммуникаций Эволюция вычислительной техники Эволюция компьютерных сетей n Компьютерные сети являются логическим результатом эволюции компьютерных и телекоммуникационных технологий

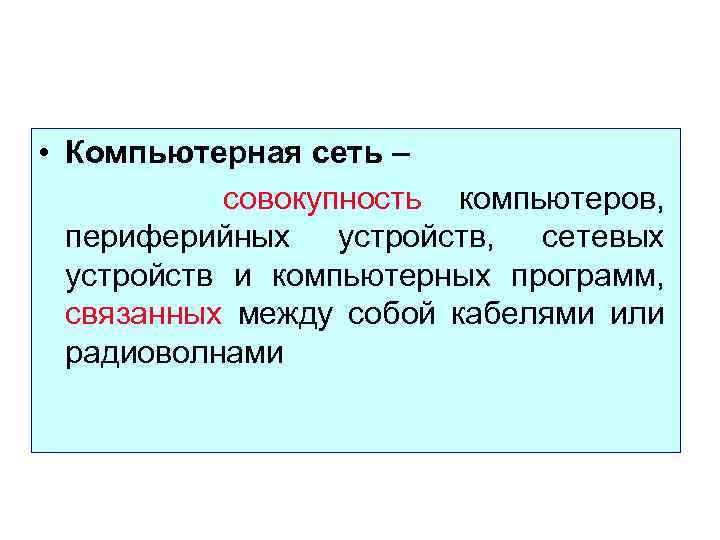

• Компьютерная сеть – совокупность компьютеров, периферийных устройств, сетевых устройств и компьютерных программ, связанных между собой кабелями или радиоволнами

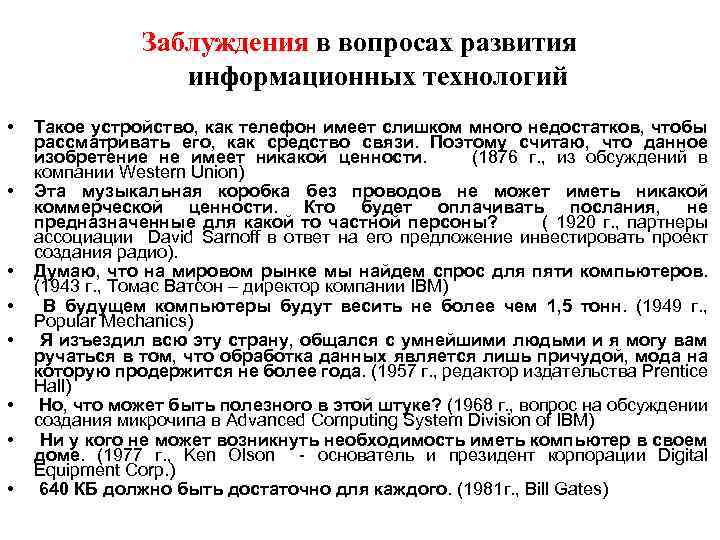

Заблуждения в вопросах развития информационных технологий • • Такое устройство, как телефон имеет слишком много недостатков, чтобы рассматривать его, как средство связи. Поэтому считаю, что данное изобретение не имеет никакой ценности. (1876 г. , из обсуждений в компании Western Union) Эта музыкальная коробка без проводов не может иметь никакой коммерческой ценности. Кто будет оплачивать послания, не предназначенные для какой то частной персоны? ( 1920 г. , партнеры ассоциации David Sarnoff в ответ на его предложение инвестировать проект создания радио). Думаю, что на мировом рынке мы найдем спрос для пяти компьютеров. (1943 г. , Томас Ватсон – директор компании IBM) В будущем компьютеры будут весить не более чем 1, 5 тонн. (1949 г. , Popular Mechanics) Я изъездил всю эту страну, общался с умнейшими людьми и я могу вам ручаться в том, что обработка данных является лишь причудой, мода на которую продержится не более года. (1957 г. , редактор издательства Prentice Hall) Но, что может быть полезного в этой штуке? (1968 г. , вопрос на обсуждении создания микрочипа в Advanced Computing System Division of IBM) Ни у кого не может возникнуть необходимость иметь компьютер в своем доме. (1977 г. , Ken Olson - основатель и президент корпорации Digital Equipment Corp. ) 640 КБ должно быть достаточно для каждого. (1981 г. , Bill Gates)

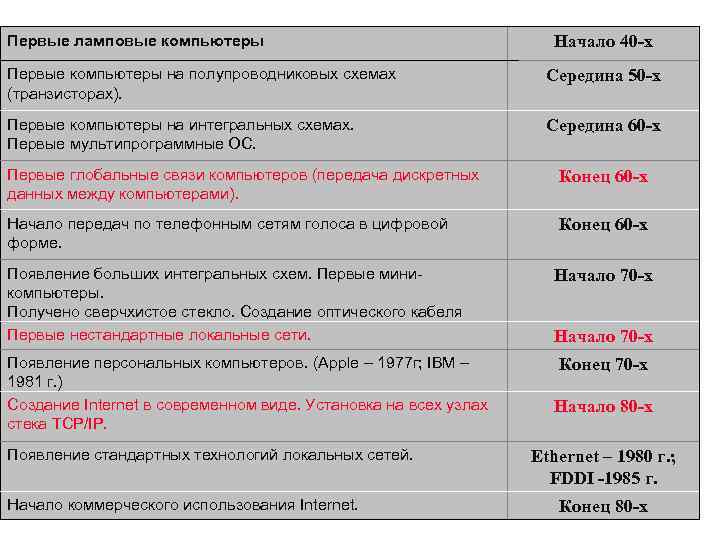

Первые ламповые компьютеры Начало 40 -х Первые компьютеры на полупроводниковых схемах (транзисторах). Середина 50 -х Первые компьютеры на интегральных схемах. Первые мультипрограммные ОС. Середина 60 -х Первые глобальные связи компьютеров (передача дискретных данных между компьютерами). Конец 60 -х Начало передач по телефонным сетям голоса в цифровой форме. Конец 60 -х Появление больших интегральных схем. Первые миникомпьютеры. Получено сверчхистое стекло. Создание оптического кабеля Первые нестандартные локальные сети. Появление персональных компьютеров. (Apple – 1977 г; IBM – 1981 г. ) Создание Internet в современном виде. Установка на всех узлах стека TCP/IP. Появление стандартных технологий локальных сетей. Начало коммерческого использования Internet. Начало 70 -х Конец 70 -х Начало 80 -х Ethernet – 1980 г. ; FDDI -1985 г. Конец 80 -х

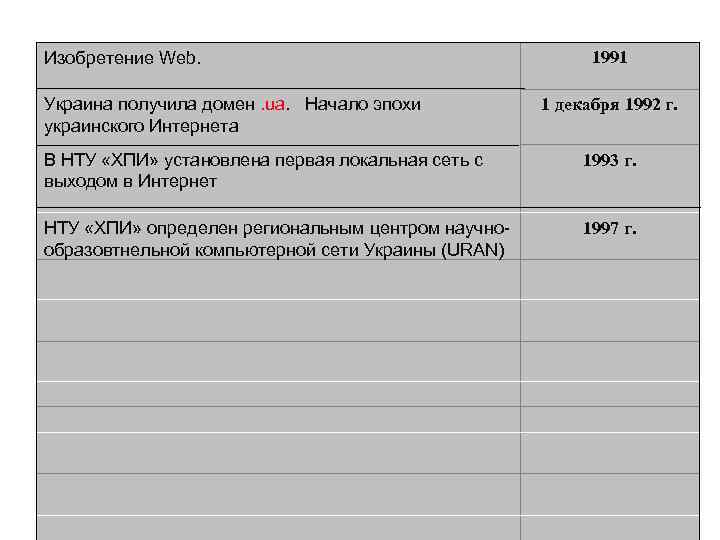

Изобретение Web. Украина получила домен. ua. Начало эпохи украинского Интернета 1991 1 декабря 1992 г. В НТУ «ХПИ» установлена первая локальная сеть с выходом в Интернет 1993 г. НТУ «ХПИ» определен региональным центром научнообразовтнельной компьютерной сети Украины (URAN) 1997 г.

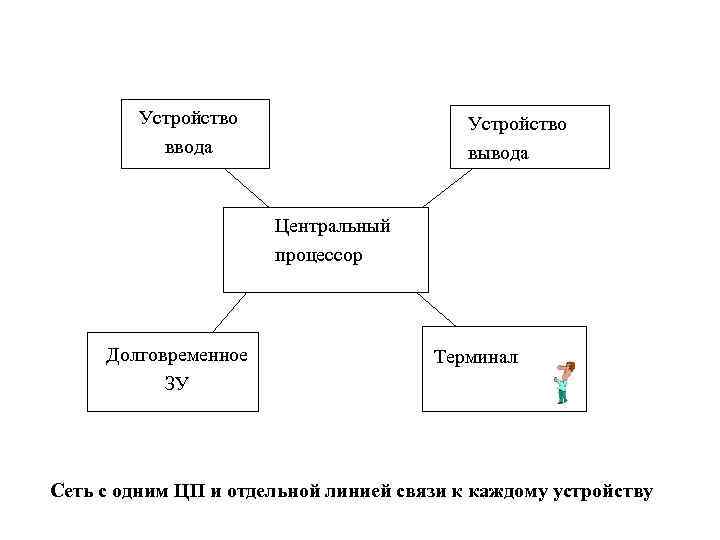

Устройство ввода Устройство вывода Центральный процессор Долговременное ЗУ Терминал Сеть с одним ЦП и отдельной линией связи к каждому устройству

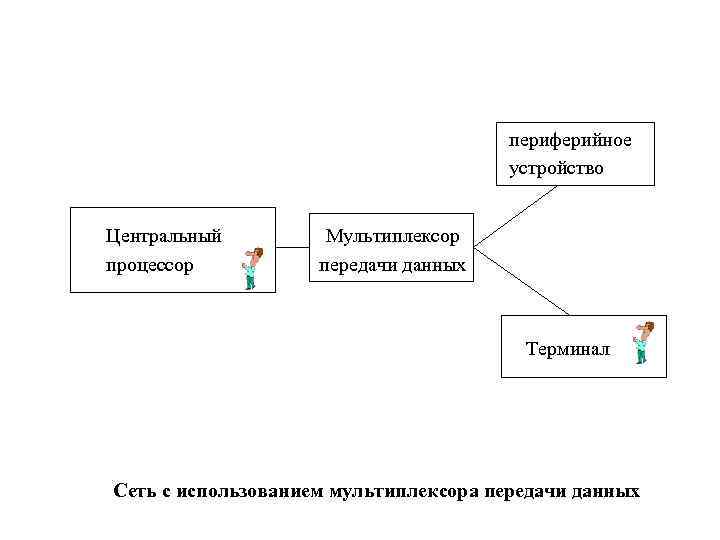

периферийное устройство Центральный процессор Мультиплексор передачи данных Терминал Сеть с использованием мультиплексора передачи данных

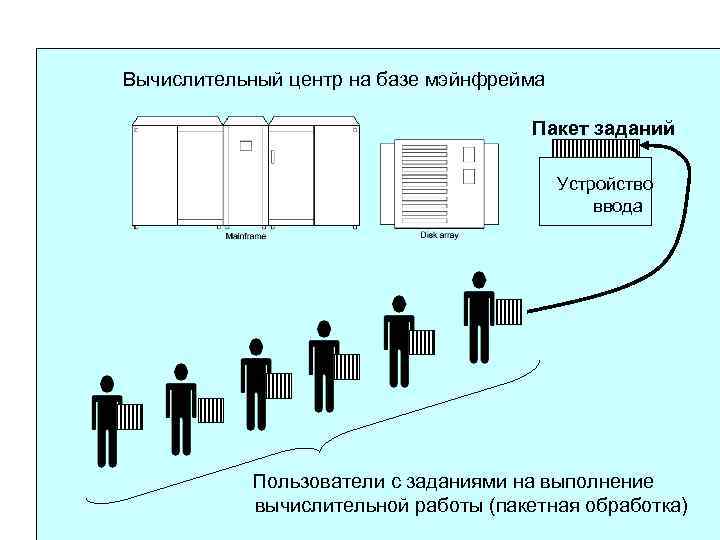

Вычислительный центр на базе мэйнфрейма Пакет заданий Устройство ввода Пользователи с заданиями на выполнение вычислительной работы (пакетная обработка)

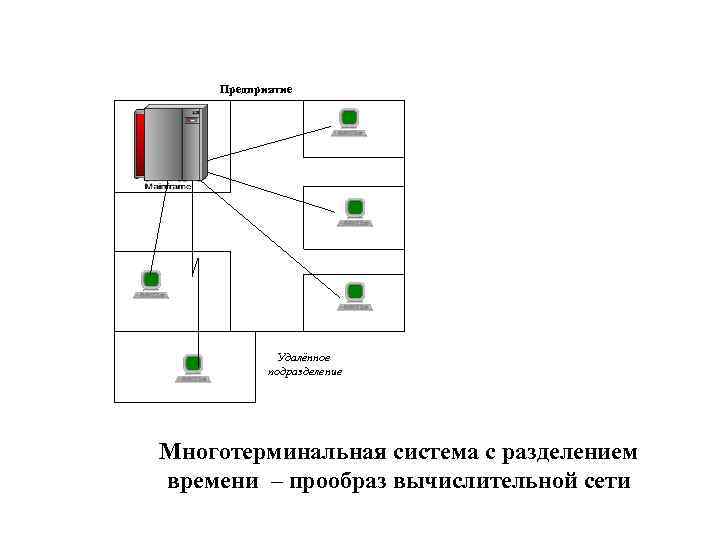

Предприятие ВЦ на базе мейнфрейма Удалённое подразделение Многотерминальная система с разделением времени – прообраз вычислительной сети

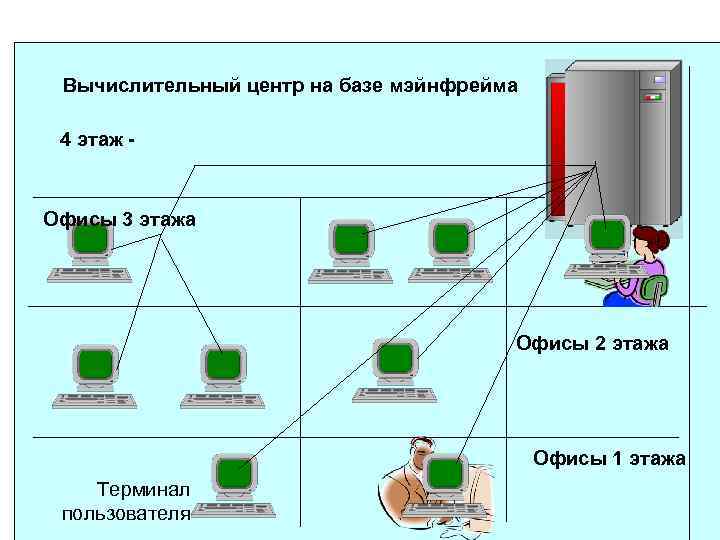

Вычислительный центр на базе мэйнфрейма 4 этаж - Офисы 3 этажа Офисы 2 этажа Офисы 1 этажа Терминал пользователя

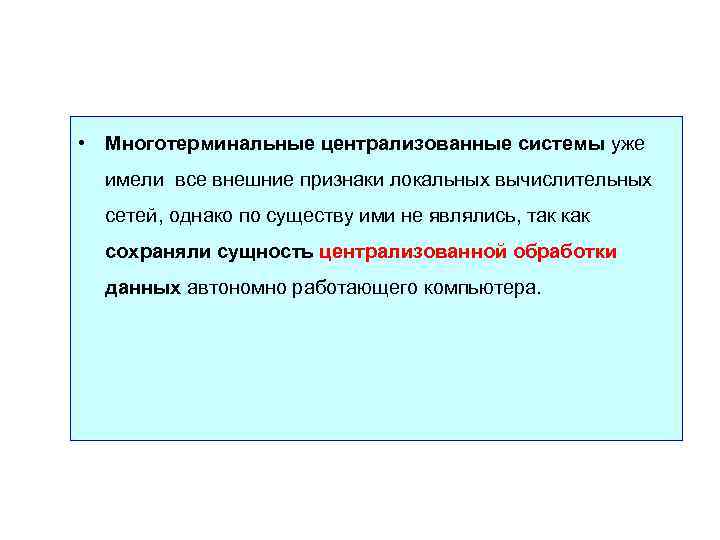

• Многотерминальные централизованные системы уже имели все внешние признаки локальных вычислительных сетей, однако по существу ими не являлись, так как сохраняли сущность централизованной обработки данных автономно работающего компьютера.

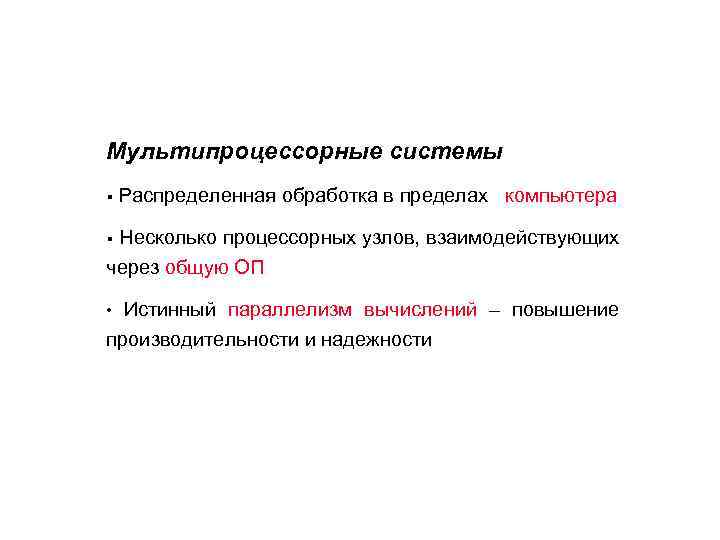

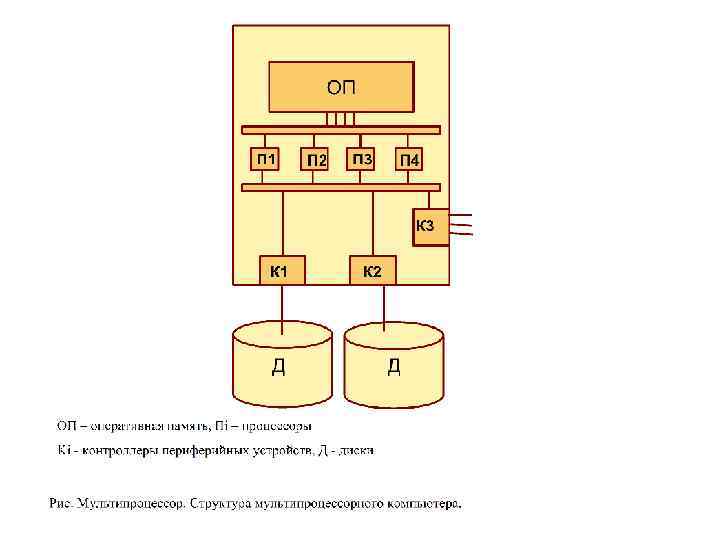

Мультипроцессорные системы § Распределенная обработка в пределах компьютера § Несколько процессорных узлов, взаимодействующих через общую ОП • Истинный параллелизм вычислений – повышение производительности и надежности

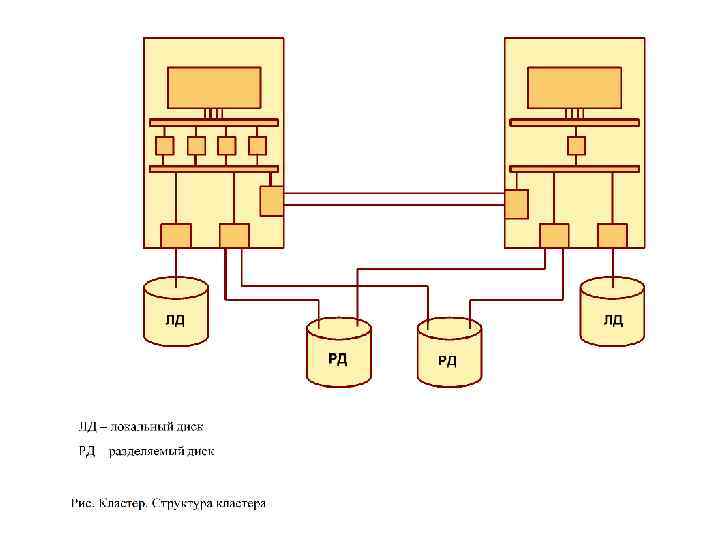

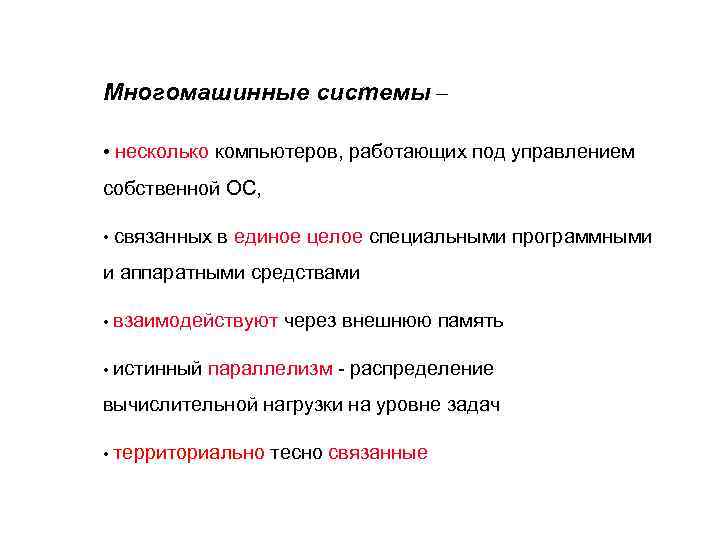

Многомашинные системы – • несколько компьютеров, работающих под управлением собственной ОС, • связанных в единое целое специальными программными и аппаратными средствами • взаимодействуют через внешнюю память • истинный параллелизм - распределение вычислительной нагрузки на уровне задач • территориально тесно связанные

Объединение удаленных супер-ЭВМ глобальными связями Сотни или тысячи километров n 1969 – начало работ по созданию сетей с коммутацией пакетов, 1974 – архитектура SNA (IBM), сети Х. 25

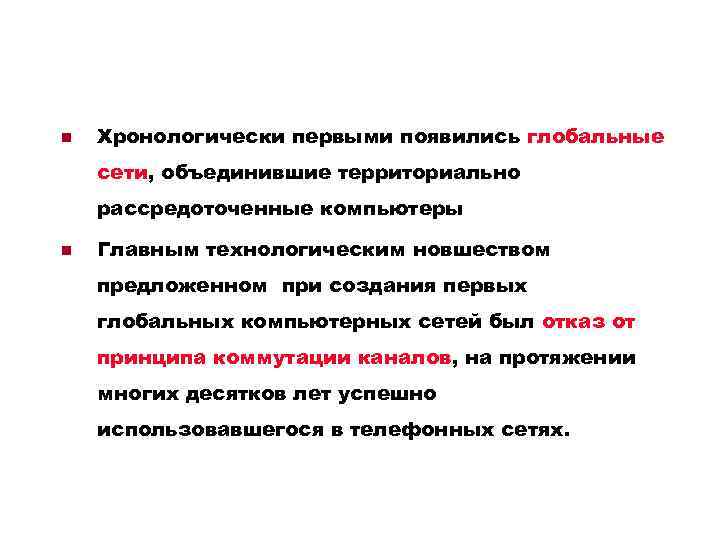

n Хронологически первыми появились глобальные сети, объединившие территориально рассредоточенные компьютеры n Главным технологическим новшеством предложенном при создания первых глобальных компьютерных сетей был отказ от принципа коммутации каналов, на протяжении многих десятков лет успешно использовавшегося в телефонных сетях.

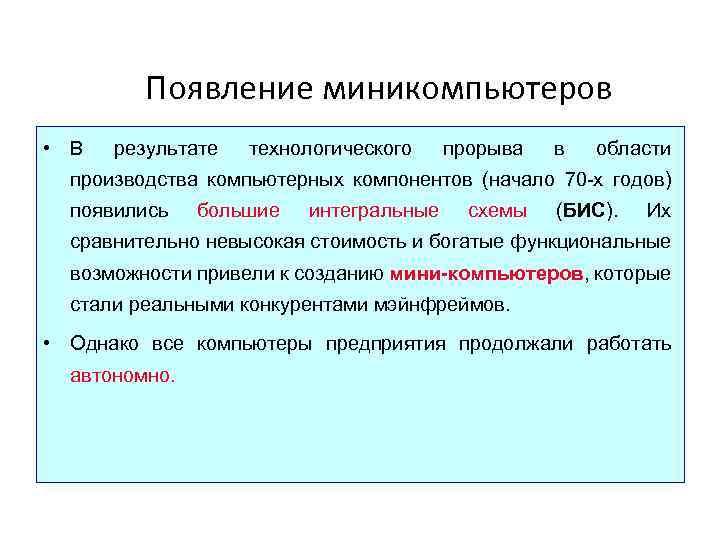

Появление миникомпьютеров • В результате технологического прорыва в области производства компьютерных компонентов (начало 70 -х годов) появились большие интегральные схемы (БИС). Их сравнительно невысокая стоимость и богатые функциональные возможности привели к созданию мини-компьютеров, которые стали реальными конкурентами мэйнфреймов. • Однако все компьютеры предприятия продолжали работать автономно.

Предприятие мини-ЭВМ Автономное использование нескольких миникомпьютеров на одном предприятии

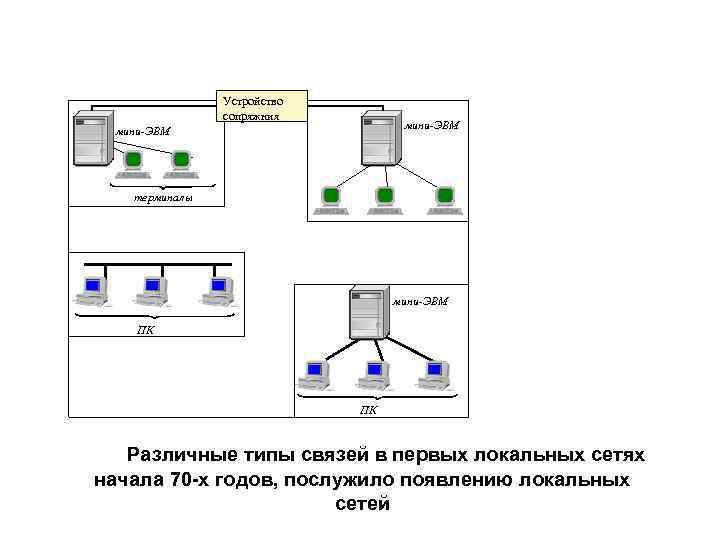

Устройство сопряжния мини-ЭВМ терминалы мини-ЭВМ ПК ПК Различные типы связей в первых локальных сетях начала 70 -х годов, послужило появлению локальных сетей

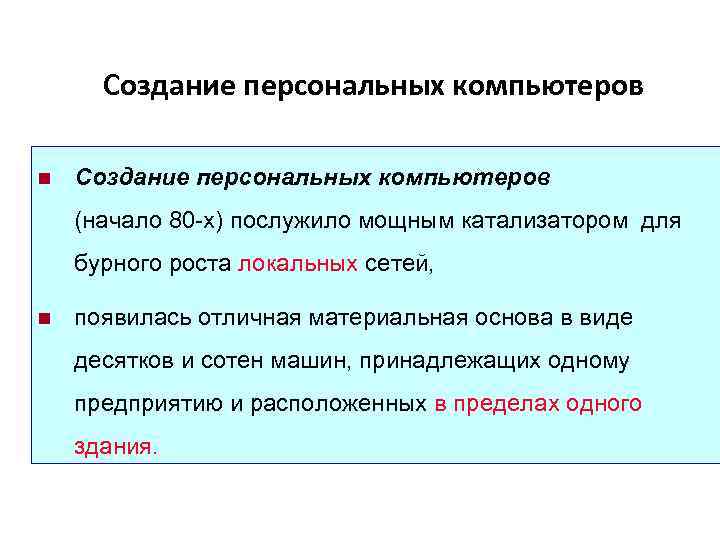

Создание персональных компьютеров n Создание персональных компьютеров (начало 80 -х) послужило мощным катализатором для бурного роста локальных сетей, n появилась отличная материальная основа в виде десятков и сотен машин, принадлежащих одному предприятию и расположенных в пределах одного здания.

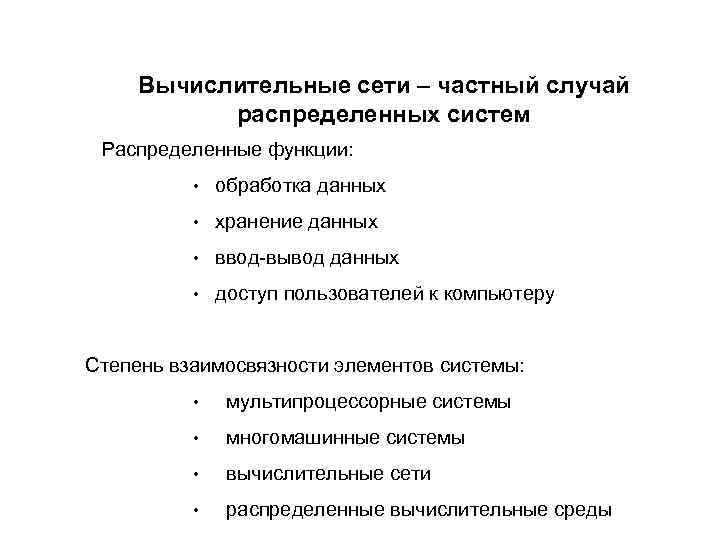

Вычислительные сети – частный случай распределенных систем Распределенные функции: • обработка данных • хранение данных • ввод-вывод данных • доступ пользователей к компьютеру Степень взаимосвязности элементов системы: • мультипроцессорные системы • многомашинные системы • вычислительные сети • распределенные вычислительные среды

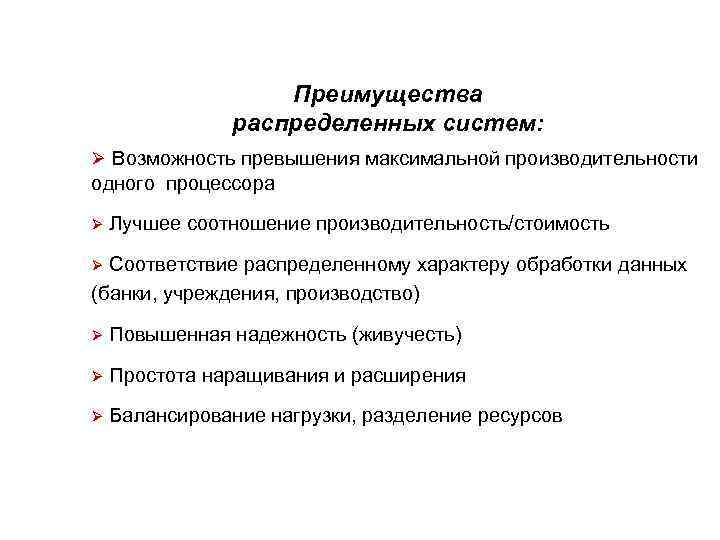

Преимущества распределенных систем: Ø Возможность превышения максимальной производительности одного процессора Ø Лучшее соотношение производительность/стоимость Ø Соответствие распределенному характеру обработки данных (банки, учреждения, производство) Ø Повышенная надежность (живучесть) Ø Простота наращивания и расширения Ø Балансирование нагрузки, разделение ресурсов

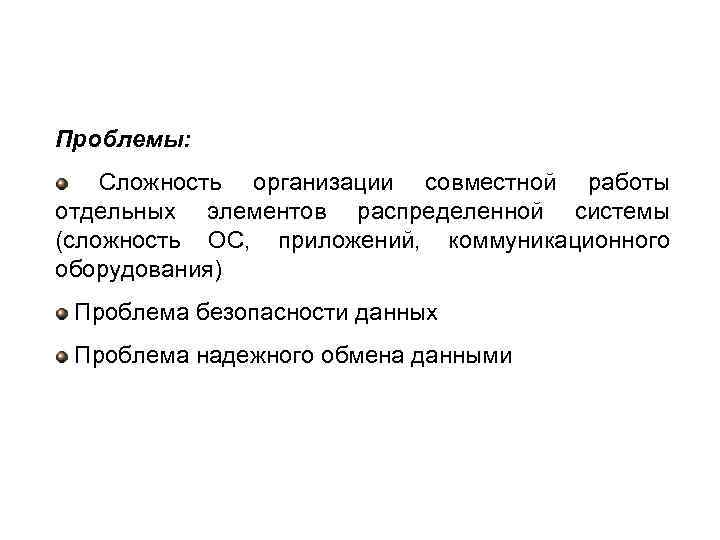

Проблемы: Сложность организации совместной работы отдельных элементов распределенной системы (сложность ОС, приложений, коммуникационного оборудования) Проблема безопасности данных Проблема надежного обмена данными

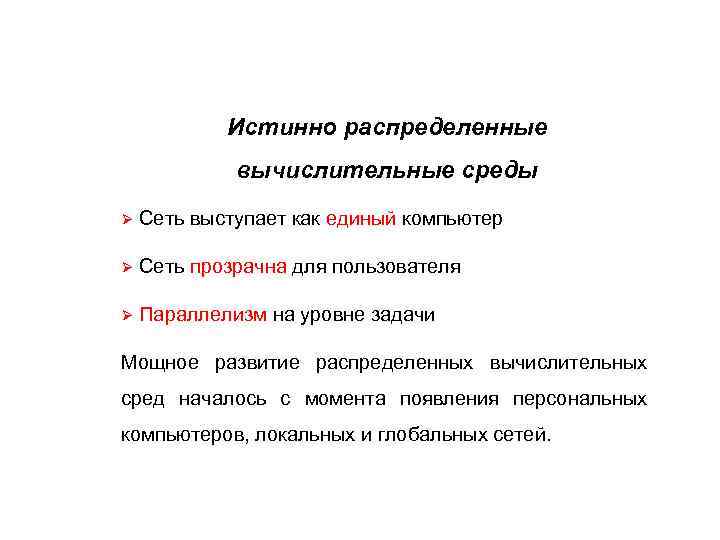

Истинно распределенные вычислительные среды Ø Сеть выступает как единый компьютер Ø Сеть прозрачна для пользователя Ø Параллелизм на уровне задачи Мощное развитие распределенных вычислительных сред началось с момента появления персональных компьютеров, локальных и глобальных сетей.

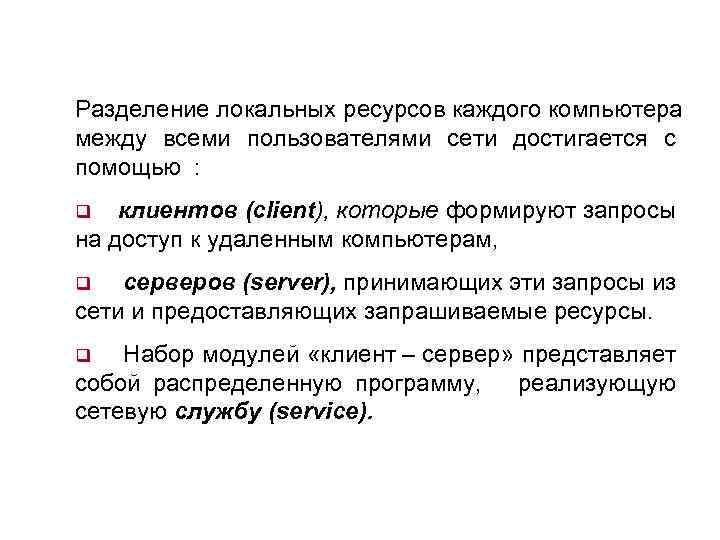

Разделение локальных ресурсов каждого компьютера между всеми пользователями сети достигается с помощью : q клиентов (client), которые формируют запросы на доступ к удаленным компьютерам, серверов (server), принимающих эти запросы из сети и предоставляющих запрашиваемые ресурсы. q q Набор модулей «клиент – сервер» представляет собой распределенную программу, реализующую сетевую службу (service).

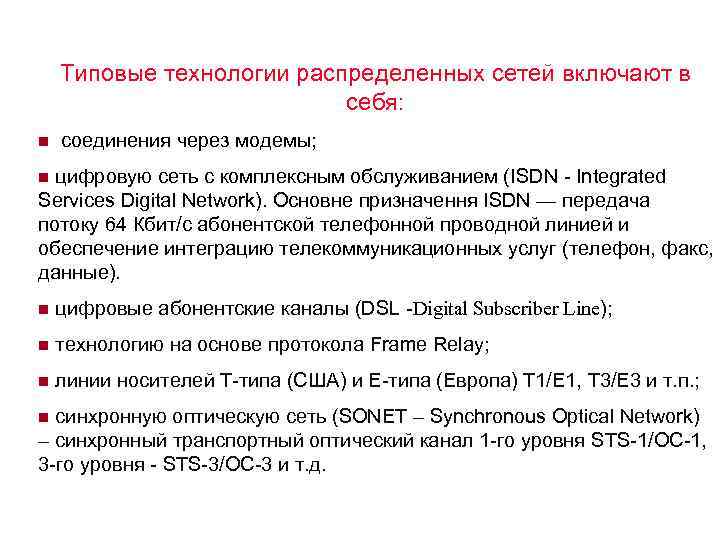

Типовые технологии распределенных сетей включают в себя: n соединения через модемы; n цифровую сеть с комплексным обслуживанием (ISDN - Іntegrated Servіces Dіgіtal Network). Основне призначення ISDN — передача потоку 64 Кбит/с абонентской телефонной проводной линией и обеспечение интеграцию телекоммуникационных услуг (телефон, факс, данные). n цифровые абонентские каналы (DSL -Digital Subscriber Line); n технологию на основе протокола Frame Relay; n линии носителей Т-типа (США) и Е-типа (Европа) Т 1/Е 1, Т 3/Е 3 и т. п. ; n синхронную оптическую сеть (SONET – Synchronous Optical Network) – синхронный транспортный оптический канал 1 -го уровня STS-1/ОС-1, 3 -го уровня - STS-3/ОС-3 и т. д.

Конвергенция компьютерных и телекоммуникационных сетей q Создаются мультисервисные сети, предоставляющие услуги как телекоммуникационных (передача голоса и изображения) так и компьютерных сетей (передача алфавитно-цифровой информации). q На роль глобальной мультисервисной сети нового поколения, которая в англоязычной литературе называется Next Generation Network (NGN) - претендует Интернет оказывает все виды телекоммуникационных услуг, в том числе комбинированные услуги, например услуга объединяющая электронную почту, телефонию, факсимильную службу и мультимедиа. q Технологическое сближение сетей происходит на основе цифровой передачи информации различного типа, метода коммутации пакетов и программирования услуг. q Очевидно, что мультисервисную сеть нового поколения порождает процесс конвергенции, когда от каждой технологии берется самое лучшее и соединяется в новый сплав.

Известно всем – незаменимых нет, Но ведь на свете нет и совпаденья. Л. Васильева № 1 END Спасибо за внимание.
