Мышцы таза вид снаружи 1 — средняя ягодичная

Мышцы таза (вид снаружи) 1 - средняя ягодичная мышца, 2 - малая ягодичная мышца, 3 - верхняя близнецовая мышца, 4 - нижняя близнецовая мышца, 5 – сухожилие наружной запирательной мышцы 6 – Trochanter major 7 – квадратная мышца бедра 8 – наружная запирательная мышца 9 – крестцово-седалищная связка 10 – крестцово-остистая связка 11 – подгрушевидное отверстие 12 – внутренняя запирательная мышца 13 – грушевидная мышца 14 - надгрушевидное отверстие

Мышцы таза (вид изнутри) 15 – крестец 16 – грушевидная мышца 17 – копчик 18 – копчиковая мышца 19 – крестцово-бугровая мышца 20 – внутренняя запирательная мышца 21 – бедро 22 – симфиз 23 – запирательный канал 24 – передняя нижняя подвздошная ость 25 – передняя верхняя подвздошная ость

Этажи таза I – брюшинный этаж II – подбрюшинный этаж III – подкожный этаж 1 – брюшина 2 – матка 3 – мышца, поднимающая задний проход 4 - влагалище

Отношение брюшины к органам малого таза (вид сверху) 1 –брюшная аорта 2 – верхняя прямокишечная артерия 3 – сигмовидная кишка 4 – подвешивающая связка яичника 5 – прямая кишка 6 – прямокишечно-маточная складка 7 – дно матки 8 - наружная подвздошная артерия 9 – наружная подвздошная вена 10 – дно мочевого пузыря 11 – прямая мышца передней брюшной стенки 12 - пирамидальные мышцы 13 – внутренняя пупочная складка 14 – круглая связка матки 15 – маточная труба 16 – яичник 17 – маточно-прямокишечное углубление 18 – мочеточник 19 – яичниковые артерия и вена 20 – большая поясничная мышца

Отношение брюшины к органам малого таза (вид с боку) 21 – мыс; 22 – прямая кишка 23 – маточная труба 24 – круглая связка матки 25 – собственная связка яичника 26 – прямокишечно-маточная связка 27 – маточная артерия 28 - маточно-прямокишечное углубление 29 – мышца, поднимающая задниц проход 30 – наружный анальный сфинктер 31 – луковица преддверия 32 – большие половые губы 33 – малые половые губы; 34 – клитор 35 – ножка клитора 36 – связка, подвешивающая клитор 37 – влагалище 38 – мочеиспускательный канал 39 – мочевой пузырь; 40 – матка 41 – маточная труба; 42 – яичник 43 – наружная подвздошная вена 44 – наружная подвздошная артерия

Отношение брюшины к органам малого таза (сагиттальный разрез) 45 – маточная труба 46 – яичник 47 – матка 48 – прямая кишка 49 – задний свод влагалища 50 – передний свод влагалища 51 – наружное отверстие влагалища 52 - мочеиспускательный канал 53 – тело клитора 54 – лонный симфиз 55 - мочевой пузырь

Клетчаточные пространства таза (поперечный срез) 1 – предпузырное пространство 2 – околопузырное пространство 3 - пузырно-маточное пространство 4 – мышца, поднимающая задний проход 5 – прямокишечно-влагалищное пространство 6 – околопрямокишечное пространство 7 – позадипрямокишечное пространство 8 – прямокишечная фасция 9 – крестцово-маточная связка 10 – главная связка матки 11 – пузырно-маточная связка 12 - пузырная фасция 13 – лонно-пузырная связка

Околоматочная клетчатка 1 – матка; 2 – брюшина 3 – париетальный листок внутрибазовой фасции 4 – околоматочная клетчатка 5 – маточно-влагалищное венозное сплетение 6 – внутренняя запирательная мышца 7 – мышца, поднимающая задний проход 8 – подвздошная кость 9 – луковица преддверия 10 – влагалище 11 – нижняя фасция урогенитальной диафрагмы 12 – глубокая поперечная мышца промежности 13 – верхняя фасция урогенитальной диафрагмы 14 – маточная артерия 15 - мочеточник

Артерии и вены тазовых органов 1 – аорта 2 – левые яичниковые артерия и вена 3 – левая общая подвздошная артерия 4 – срединные крестцовые артерия и вена 5 – левая общая подвздошная вена 6 – левая внутренняя подвздошная вена 7 – левая внутренняя подвздошная артерия 8 – прямая кишка 9 – средние прямокишечные артерия и вена 10 – маточная артерия 11 – нижняя пузырная артерия 12 – маточное венозное сплетение 13 – пузырное венозное сплетение 14 – мочевой пузырь 15 – матка 16 – яичник 17 – маточная труба 18 – нижние эпигастральные артерия и вена 19 – правые яичниковые артерия и вена 20 – нижняя полая вена

Артерии тазовых органов 1 – аорта 2 – нижняя брыжеечная артерия 3 – общая подвздошная артерия 4 – наружная подвздошная артерия 5 - внутренняя подвздошная артерия 6 – верхняя ягодичная артерия 7 – нижняя ягодичная артерия 8 – маточная артерия 9 – пупочная артерия 10 – пузырные артерии 11 – влагалищная артерия 12 – внутренняя половая артерия 13 – промежностная артерия 14 – нижняя прямокишечная артерия 15 – артерия клитора 16 – средняя прямокишечная артерия 17 – маточная артерия 18 – трубная ветвь 19 – яичниковая ветвь 20 – яичниковая артерия 21 – срединная крестцовая артерия

Схема различных анатомических вариантов расположения маточной артерии а – обычное отхождение артерии от внутренней подвздошной артерии б – низкое отхождение маточной артерии в – отхождение маточной артерии от запирательной г – отхождение от внутренней подвздошной двух маточных артерий 1 – аорта, 2 – общая подвздошная артерия, 3 – внутренняя подвздошная артерия, 4 – маточная артерия, 5 – запирательная артерия, 6 – наружная подвздошная артерия, 7 – мочеточник, 8 – верхние пузырные артерии

Вены тазовых органов 1 - нижняя полая вена 2 – левая почечная вена 3 – левая яичниковая вена 4 – нижняя брыжеечная артерия 5 – верхняя прямокишечная артерия 6 – общая подвздошная вена 7 – наружная подвздошная вена 8 – внутренняя подвздошная вена 9 – верхняя ягодичная вены 10 – нижняя ягодичная вены 11 – маточная вены 12 – пузырные вены 13 – пузырное венозное сплетение 14 – внутренние половые вены 15 – влагалищное венозное сплетение 16 – ножки клитора 17 – нижние прямокишечные вены 18 – луковицы преддверия 19 – вена клитора 20 – вены влагалища 21 – маточное венозное сплетение 22 – гроздьевидное сплетение 23 – прямокишечное венозное сплетение 24 – срединная крестцовая вена 25 – правая яичниковая вена

Лимфатическая система тазовых органов 1 – поясничные лимфатические узлы 2 – общие подвздошные лимфатические узлы 3 – крестцовые лимфатические узлы 4 – прямокишечные лимфатические узлы 5 – наружные подвздошные лимфатические узлы 6 – матка 7 – маточная труба 8 – внутренние подвздошные лимфатические узлы 9 – маточная артерия 10 – внутренняя подвздошная артерия 11 – подвздошные мышцы 12 – яичниковая артерия 13 – мочеточник 14 – квадратная поясничная мышца 15 – яичниковые лимфатические узлы

Нервы и нервные сплетения таза 1 – брюшина; 2 – верхнее подчревное сплетение 3 – нижнее левое подчревное сплетение 4 – яичниковое сплетение; 5 – правый яичник 6 – правая маточная артерия 7 – сигмовидная кишка 8 – правое нижнее подчревное сплетение 9 – левый яичник; 10 – левая маточная труба 11 – собственная связка яичника 12 – матка; 13 – широкая связка матки 14 – правая маточная артерия 15 – маточно-влагалищное сплетение 16 – влагалище; 17 – мочевой пузырь 18 – пузырное сплетение 19 – крестцовое сплетение 20 – пузырная артерия; 21 - пупочная артерия 22, 30 – ганглии симпатического ствола 23 – правая внутренняя подвздошная артерия 24 – правая наружная подвздошная вена 25 – правая наружная подвздошная артерия 26 – срединные крестцовые сосуды 27 – левая общая подвздошная вена 28 - мочеточник 29 – правая общая подвздошная артерия 31 – правые яичниковые сосуды 32 – нижняя полая вена; 33 - аорта

Нервы и нервные сплетения таза 34 – чревное сплетение 35 – левая почечная артерия 36 – аортальное сплетение 37 – яичниковое сплетение 38 – подвздошное сплетение 39 – седалищный нерв 40 – промежностные нервы 41 – дорсальный нерв клитора 42 – половой нерв 43 – чревные тазовые нервы 44 – крестцовое сплетение 45 – нижнее подчревное сплетение 46 – верхнее подчревное сплетение 47 – пограничный симпатический ствол 48 – соединительные ветви

Матка с придатками 1 – круглая связка матки 2 – собственная связка яичника 3 – брыжейка маточное трубы 4 – маточная труба 5 – поперечные протоки придатка яичника 6 – продольный проток придатка яичника 7 – ампула маточной трубы 8 – фимбрии маточное трубы 9 – брюшное отверстие маточной трубы 10 – яичник 11 – широкая связка матки 12 - прямокишечно-маточная складка 13 – влагалище 14 – брюшина 15 – шейка матка 16 – тело матки

Матка, маточная труба, яичник и часть влагалища 1 – просвет маточной трубы 2 – перешеечные складки 3 – яичниковая ветвь маточной арт. 4 – трубная ветвь маточной арт. 5 – ампулярные складки 6 – ампула маточной трубы 7 – фимбрии трубы; 8 - яичниковый пузырек 9 – строма яичника; 10 – желтое тело 11, 22 – круглая связка матки 12 – маточная артерия; 13 – полость матки 14 – влагалищная артерия 15 – маточное отверстие 16 – продольные валики 17 – поперечные складки 18 – продольные складки шейки матки 19 – канал шейки матки; 20 – шейка матки 21 – широкая связка матки 23 – брыжейка яичника; 24 – брыжейка маточной трубы 25 – собственная связка яичника 26 – дно матки

Матка и своды влагалища 1 - дно матки 2 – полость матки 3 – кишечная поверхность 4 – брюшина 5 – миометрий 6 – эндометрий 7 – отверстие шеечного канала 8 – прямокишечно-маточная складка 9 – полость шеечного канала 10 – прямокишечно-маточное углубление 11 – задний свод влагалища 12 – задняя губа 13 – влагалище 14 – передний свод влагалища 15 – передняя губа 16 – вагинальная часть шейки матки 17 – надвлагалищная часть шейки матки 18 – пузырно-маточное углубление 19 – тело матки 20 – пузырная поверхность

Артериальная система матки (вид сзади) 1 – дно матки; 2 – тело матки 3 – прямокишечно-маточное углубление 4 – собственная связка яичника 5 – яичниковая арт. ; 6 – правый яичник 7, 26 - широкая связка матки 8 – трубная ветвь маточной арт. 9 – яичниковая ветвь маточной арт. 10 – пупочная арт. ; 11 – запирательная арт. 12 – маточная артерия; 13 – матка 14 – средняя прямокишечная арт. ; 15 – влагалище 16 – прямая кишка 17 – наружный анальный сфинктер 18 – нижняя прямокишечная арт. 19 – внутренняя запирательная мышца 20 – мышца, поднимающая задний проход 21 – внутренняя половая арт. 22 – влагалищная арт. ; 23 – нижняя пузырная арт. 24 – нижняя ягодичная арт. 25 – верхняя ягодичная арт. ; 27 – тазовая кость 28 – внутренняя подвздошная арт. 29 – большая поясничная мышца 30 – левый яичник 31 – подвздошная мышца

Связки матки 1 – лонно-пузырная связка 2 – пузырно-маточная связка 3 – главная связка 4 – крестцово-маточная связка 5 – собственная связка яичника 6 – широкая связка матки 7 – подвешивающая связка яичника 8 – круглая связка матки

Схема расположения листков широкой связки матки а – поперечный разрез широкой связки матки на уровне сосудов влагалища: 1, 8 – брюшина, 2 – влагалищная часть матки, 3 – маточные сосуды, 4 – задний листок широкой связки матки, 5 – передний листок широкой связки матки, 6 – фасция таза, 7 – круглая связка матки, 9 – стенка мочевого пузыря, 10 - своды влагалища. б – продольный (парасагиттальный) разрез широкой связки в промежутке между яичником и боковой стенкой матки: 1 – маточная труба, 2 – собственная связка яичника, 3 – круглая связка матки, 4 – задний листок широкой связки, 5 – маточные сосуды, 6 – мочеточник, 7, 11, брюшина, 8 – мышцы тазового дна, 9 – фасция таза, 10 – стенка мочевого пузыря, 12 – передний листок широкой связки

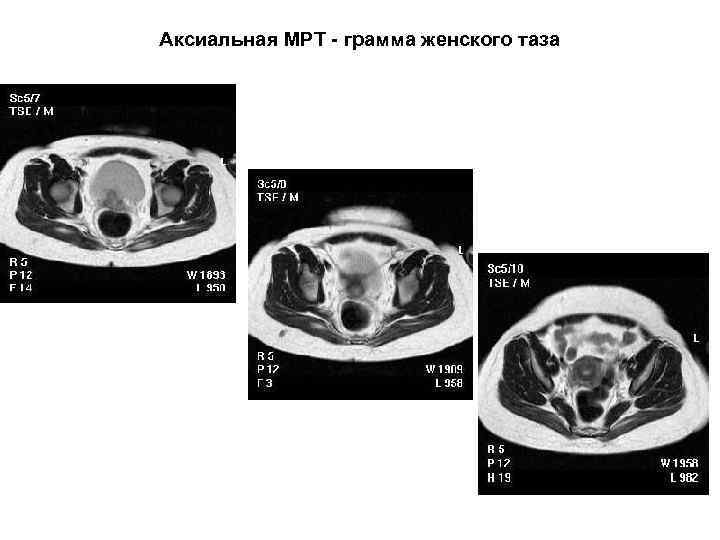

Аксиальная МРТ - грамма женского таза

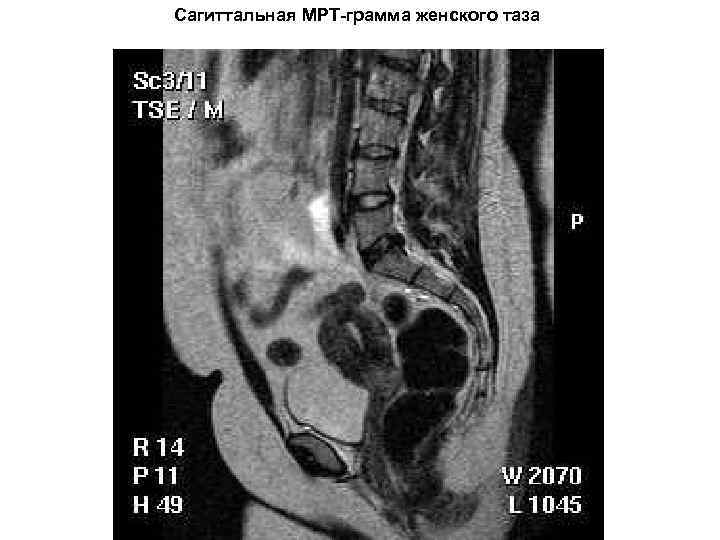

Сагиттальная МРТ-грамма женского таза

Свищи между органами малого таза 1 – влагалищно-мочеиспускательный 2 – влагалищно-пузырный 3 – сводо-пузырный 4 – шеечно-пузырный 5 – маточно-пузырный 6 – влагалищно-проямокишечный

Мышцы и фасции тазового дна 1 – головка клитора 2 – широкая фасция 3 - седалищно - кавернозная мышца 4 – наружное отверстие уретры 5 – луковично-губчатая мышца 6 – вход во влагалище 7 – глубокая поперечная мышца промежности 8 – мышца, поднимающая задний проход 9 – внутренняя запирательная мышца 10 – большая ягодичная мышца 11 – крестцово-бугровая связка 12 – крестцово-остистая связка 13 – наружный анальный сфинктер 14 – анальнокопчиковая связка 15 – анальное отверстие 16 – нижняя фасция мочеполовой диафрагмы 17 – поверхностная поперечная мышца промежности 18 – нижняя фасция урогенитальной диафрагмы

Сосуды и нервы наружных половых органов 1 - наружное отверстие уретры 2 – луковица преддверия 3 – отверстие влагалища 4 – седалищнокавернозная мышца 5 – большая железа преддверия 6 – внутренняя половая артерия 7 – внутренняя половая вена 8 – большая ягодичная мышца 9 – нижние прямокишечные артерия и вены 10 – седалищно-прямокишечная ямка 11 – анальное отверстие 12 – наружный анальный сфинктер 13 – мышца, поднимающая задний проход 14 – половой нерв 15 – поверхностная поперечная мышца промежности 16 – промежностные ветви заднего кожного нерва бедра 17 - луковично-губчатая мышца

Мочеполовая диафрагма 1 – седалищно-кавернозная мышца 2 – луковица преддверия 3 – глубокая поперечная мышца промежности 4 – большая железа преддверия 5 – анус и наружный анальный сфинктер 6 - луковично-губчатая мышца 7 – поверхностная поперечная мышца промежности 8 – нижняя фасция урогенитальной диафрагмы 9 – отверстие влагалища 10 – наружное отверстие уретры 11 - клитор

Схема чувствительной иннервации промежности 1 – подвздошно-паховый нерв 2 – передние губный нервы 3 – промежностные нервы 4 – половой нерв 5 – нижние прямокишечные ветви 6 – нижние нервы ягодиц 7 – задний кожный нерв бедра 8 – промежностные ветви заднего кожного нерва бедра
