Мы реализуем идеи 3 17 2018 1 Название фирмы

Мы реализуем идеи 3/17/2018 1

„Название фирмы METZ CONNECТ включает в себя ссылку на историю ее возникновения (это семейная компания) и подчеркивает нашу компетенцию в области соединений. Именно объединяя семейные ценности и процесс постоянного совершенствования, мы находимся в состоянии постоянной готовности к решению надвигающихся задач будущего. “ Йохен Метц Кристьян Метц Альберт Метц 3/17/2018 2 METZ CONNECT - самостоятельная компания средних размеров (>800 ч), специализирующаяся на разработке, производстве и продаже клеммников для печатных плат U|Contact, пассивных компонентов СКС P|Cabling, а также приборов для автоматики зданий и промышленности C|Logline.

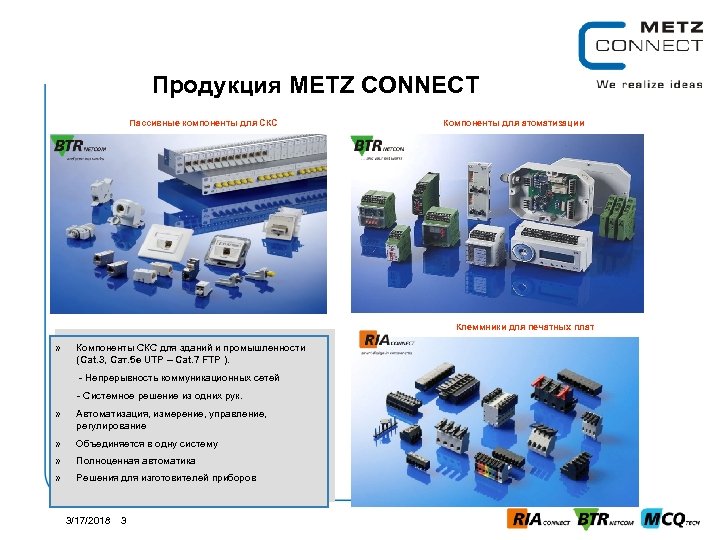

Продукция METZ CONNECT Пассивные компоненты для СКС Компоненты для атоматизации Клеммники для печатных плат » Компоненты СКС для зданий и промышленности (Cat. 3, Сат. 5 е UTP – Cat. 7 FTP ). - Непрерывность коммуникационных сетей - Системное решение из одних рук. » Автоматизация, измерение, управление, регулирование » Объединяется в одну систему » Полноценная автоматика » Решения для изготовителей приборов 3/17/2018 3

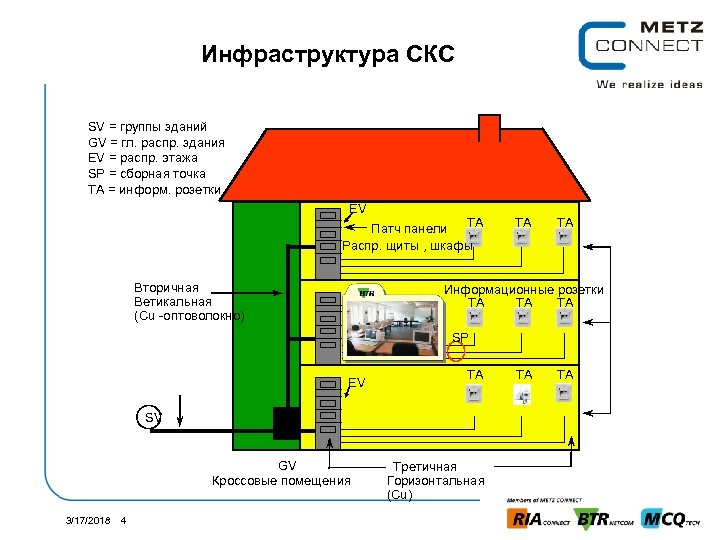

Инфраструктура СКС SV = группы зданий GV = гл. распр. здания EV = распр. этажа SP = сборная точка TA = информ. розетки EV Патч панели TA Распр. щиты , шкафы Вторичная Ветикальная (Cu -оптоволокно) EV TA TA Информационные розетки TA TA TA SP EV TA SV GV Кроссовые помещения 3/17/2018 4 Третичная Горизонтальная (Cu) TA TA

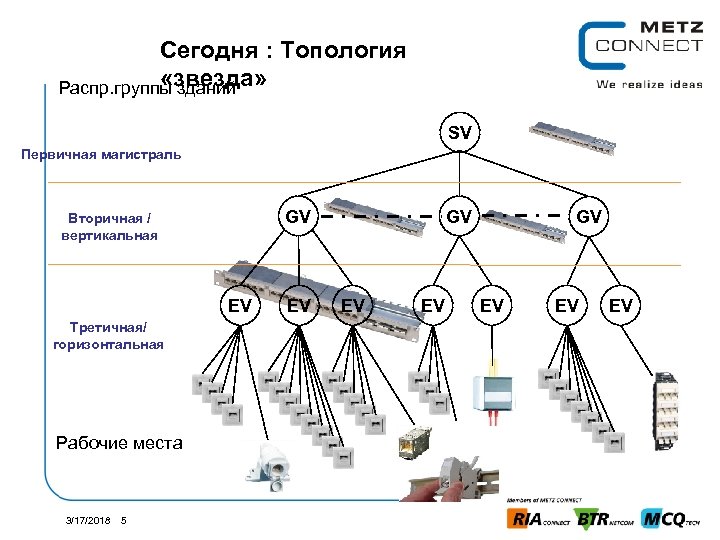

Сегодня : Топология «звезда» Распр. группы зданий SV Первичная магистраль GV Вторичная / вертикальная EV Третичная/ горизонтальная Рабочие места 3/17/2018 5 EV GV EV EV EV

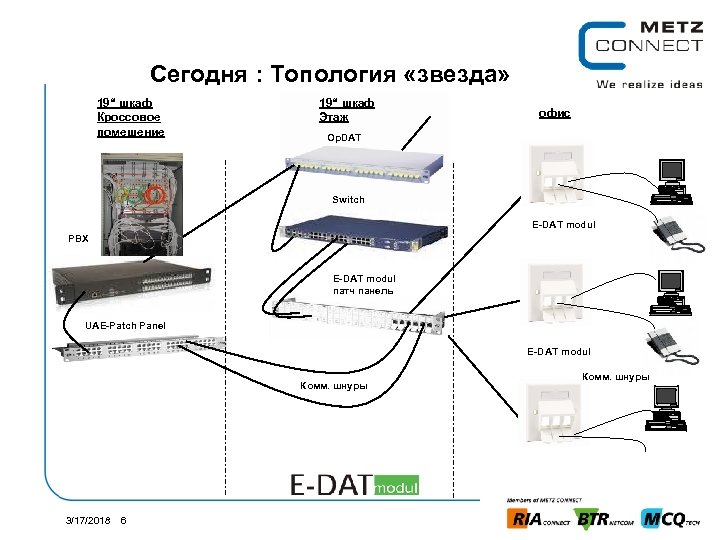

Сегодня : Топология «звезда» 19“ шкаф Кроссовое помешение 19“ шкаф Этаж офис Op. DAT Switch E-DAT modul PBX E-DAT modul патч панель UAE-Patch Panel E-DAT modul Комм. шнуры 3/17/2018 6 Комм. шнуры

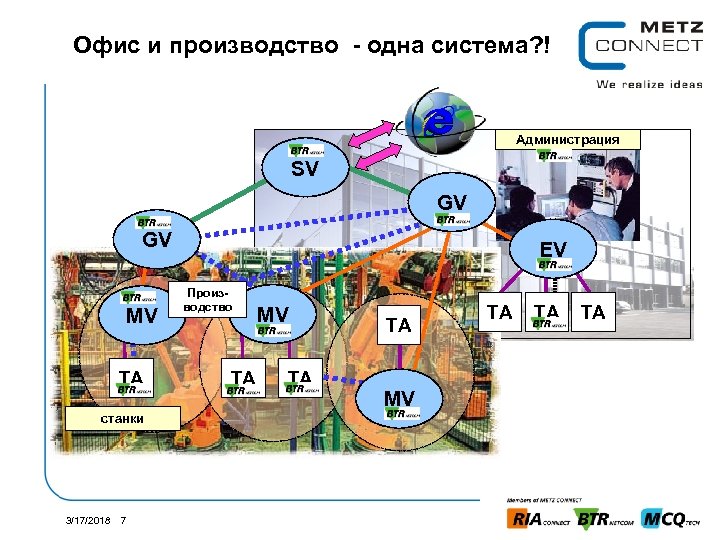

Офис и производство - одна система? ! Администрация SV GV GV MV TA станки 3/17/2018 7 EV Производство TA MV TA TA TA

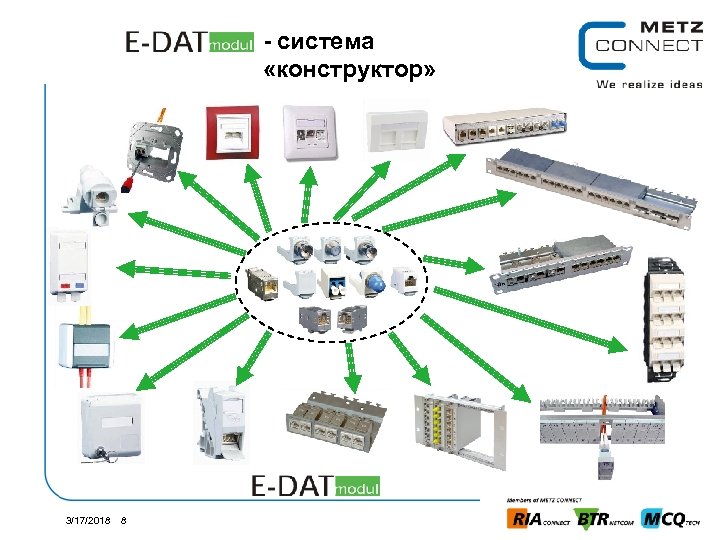

- система «конструктор» 3/17/2018 8

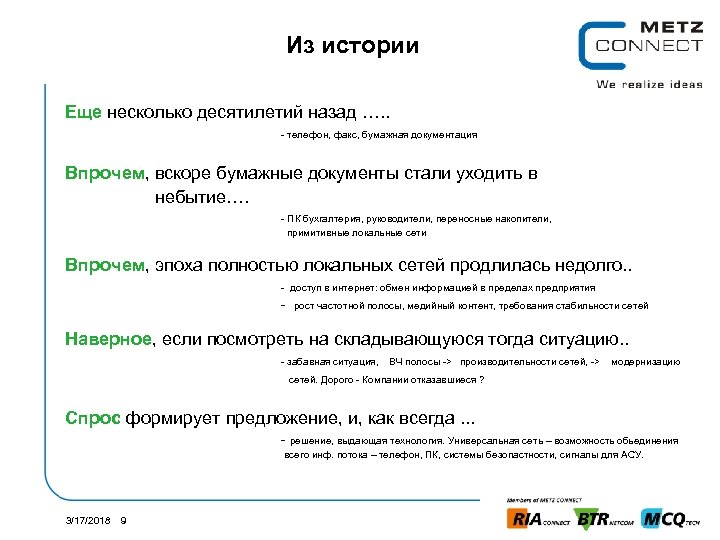

Из истории Еще несколько десятилетий назад …. . - телефон, факс, бумажная документация Впрочем, вскоре бумажные документы стали уходить в небытие…. - ПК бухгалтерия, руководители, переносные накопители, примитивные локальные сети Впрочем, эпоха полностью локальных сетей продлилась недолго. . - доступ в интернет: обмен информацией в пределах предприятия - рост частотной полосы, медийный контент, требования стабильности сетей Наверное, если посмотреть на складывающуюся тогда ситуацию. . - забавная ситуация, ВЧ полосы -> производительности сетей, -> модернизацию сетей. Дорого - Компании отказавшиеся ? Спрос формирует предложение, и, как всегда. . . - решение, выдающая технология. Универсальная сеть – возможность обьединения всего инф. потока – телефон, ПК, системы безопастности, сигналы для АСУ. 3/17/2018 9

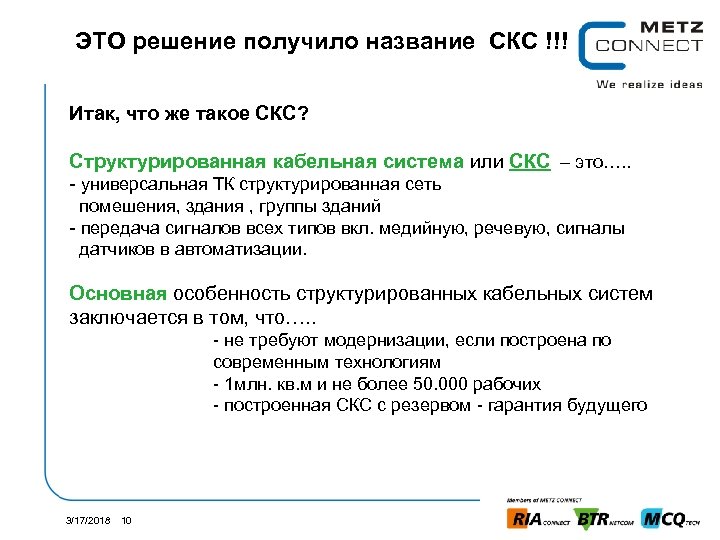

ЭТО решение получило название СКС !!! Итак, что же такое СКС? Структурированная кабельная система или СКС – это…. . - универсальная ТК структурированная сеть помешения, здания , группы зданий - передача сигналов всех типов вкл. медийную, речевую, сигналы датчиков в автоматизации. Основная особенность структурированных кабельных систем заключается в том, что…. . - не требуют модернизации, если построена по современным технологиям - 1 млн. кв. м и не более 50. 000 рабочих - построенная СКС с резервом - гарантия будущего 3/17/2018 10

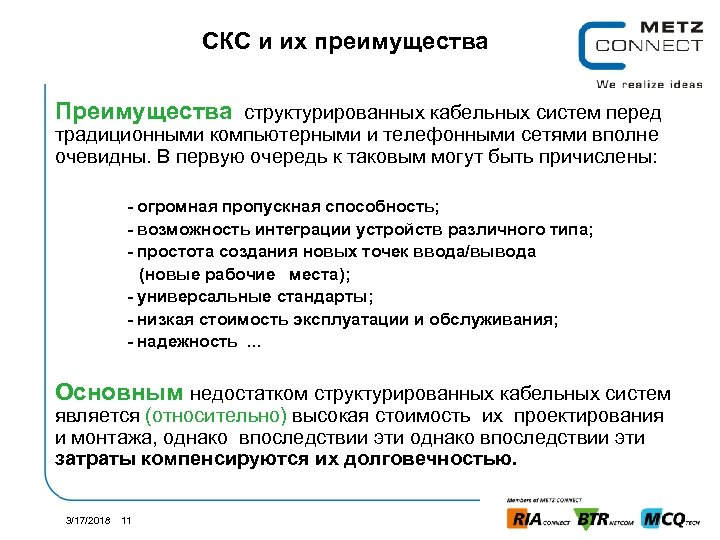

СКС и их преимущества Преимущества структурированных кабельных систем перед традиционными компьютерными и телефонными сетями вполне очевидны. В первую очередь к таковым могут быть причислены: - огромная пропускная способность; - возможность интеграции устройств различного типа; - простота создания новых точек ввода/вывода (новые рабочие места); - универсальные стандарты; - низкая стоимость эксплуатации и обслуживания; - надежность . . . Основным недостатком структурированных кабельных систем является (относительно) высокая cтоимость их проектирования и монтажа, однако впоследствии эти затраты компенсируются их долговечностью. 3/17/2018 11

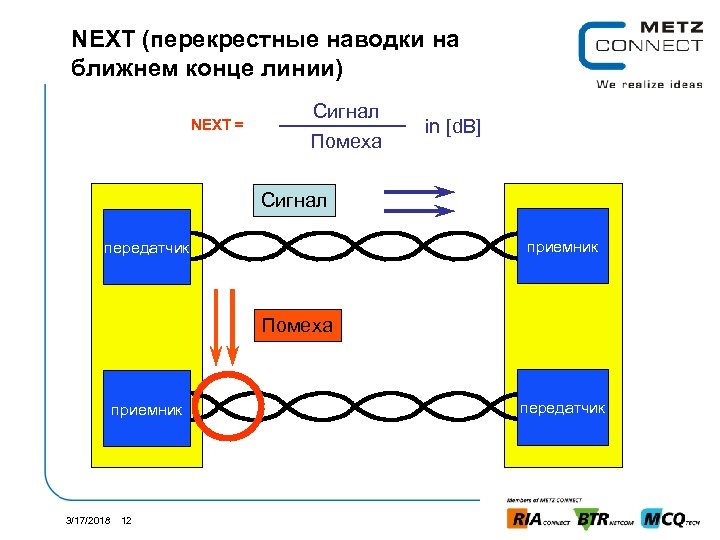

NEXT (перекрестные наводки на ближнем конце линии) NEXT = Сигнал Помеха in [d. B] Сигнал приемник передатчик Помеха приемник 3/17/2018 12 передатчик

Ethernet – 1 ГБ/с 3/17/2018 13

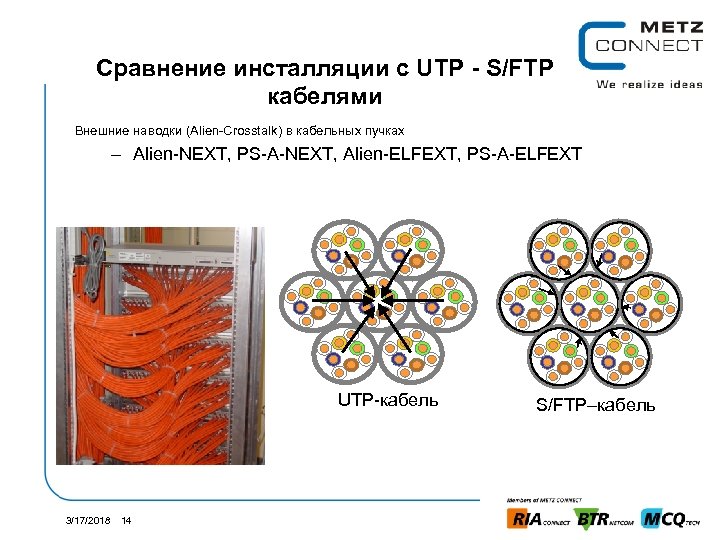

Сравнение инсталляции с UTP - S/FTP кабелями Внешние наводки (Alien-Crosstalk) в кабельных пучках – Alien-NEXT, PS-A-NEXT, Alien-ELFEXT, PS-A-ELFEXT UTP-кабель 3/17/2018 14 S/FTP–кабель

Стандарты для СКС 100 MHz 250 MHz TIA/EIA 568 B 2. 1 Cat. 6 Интернациональные ISO/IEC 11801: Ed. 2. 1: 2008 Cat. 5/ Cl. D 600 MHz новый 1000 MHz TIA TSB 155 Cat. 6 (Mitigation) Северная Америка TIA/EIA 568 B 2. 1 Cat. 5 E новый 500 MHz ISO/IEC 11801: 2008 Ed. 2. 1 Cat. 6/Cl. E TIA 568 B 2. 10: 2008 Cat. 6 A (Augmented) ISO/IEC TR 24750: 2007 Cat. 6/Cl. E (Mitigation) ISO/IEC 11801: 2008 Ed. 2. 1 Cat. 6 A / Cl. EA ISO/IEC 11801: 2008 Ed. 2. 1 Cat. 7/Cl. F ISO/IEC 11801: 2008 Ed. 2. 1 Cat. 7 A / Cl. FA EN 50173 : 2006 Class F / (Cat. 7) EN 50173 -1: Class FA / (Cat. 7 A) Европейские EN 50173: 2006 Class D / (Cat. 5) 3/17/2018 15 EN 50173: 2006 Class E / (Cat. 6) EN 50173: Class EA / (Cat. 6 A)

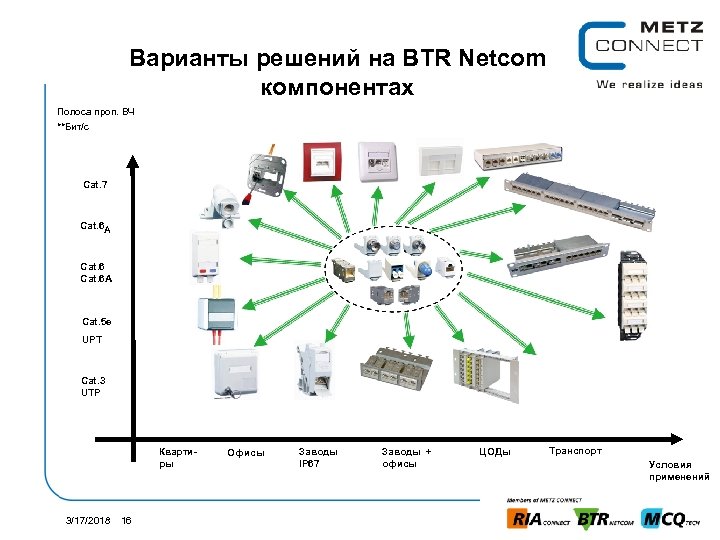

Варианты решений на BTR Netcom компонентах Полоса проп. ВЧ **Бит/c Cat. 7 Cat. 6 A Cat. 5 e UPT Cat. 3 UTP Квартиры 3/17/2018 16 Офисы Заводы IP 67 Заводы + офисы ЦОДы Транспорт Условия применений

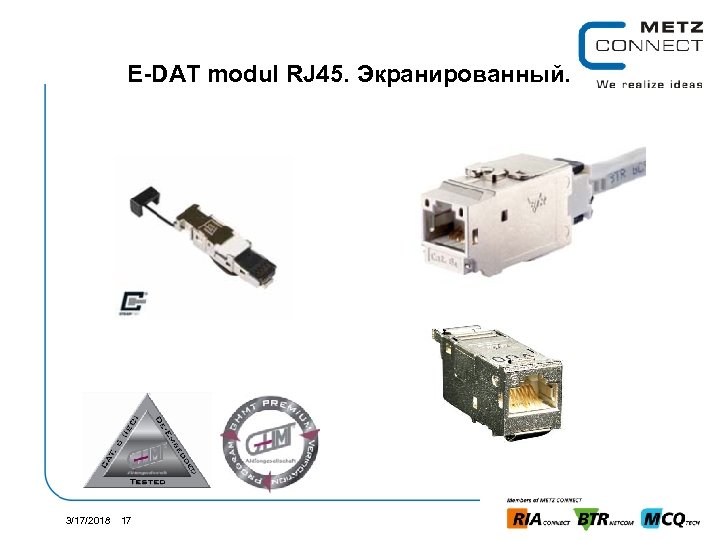

E-DAT modul RJ 45. Экранированный. 3/17/2018 17

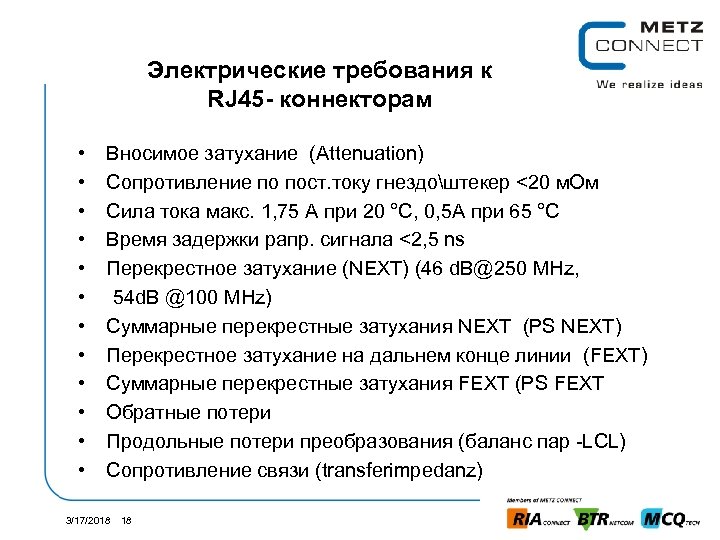

Электрические требования к RJ 45 - коннекторам • Вносимое затухание (Attenuation) • Сопротивление по пост. току гнездоштекер <20 м. Ом • Сила тока макс. 1, 75 A при 20 °C, 0, 5 A при 65 °C • Время задержки рапр. сигнала <2, 5 ns • Перекрестное затухание (NEXT) (46 d. B@250 MHz, • 54 d. B @100 MHz) • Суммарные перекрестные затухания NEXT (PS NEXT) • Перекрестное затухание на дальнем конце линии (FEXT) • Суммарные перекрестные затухания FEXT (PS FEXT • Обратные потери • Продольные потери преобразования (баланс пар -LCL) • Сопротивление связи (transferimpedanz) 3/17/2018 18

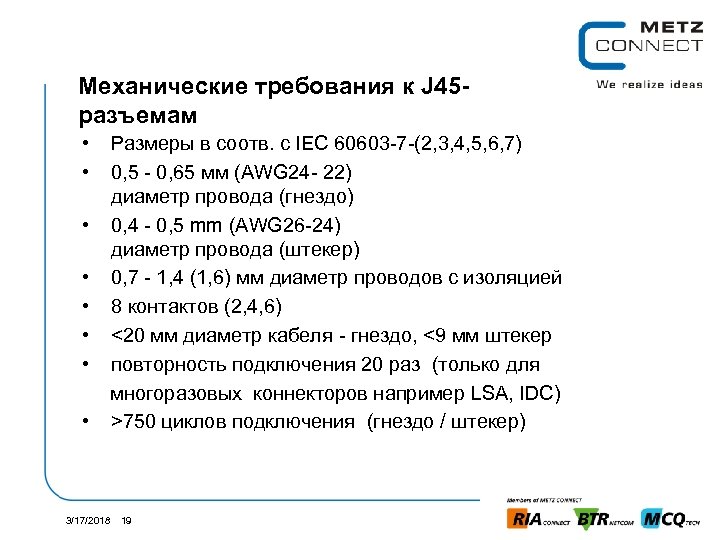

Механические требования к J 45 разъемам • • Размеры в соотв. с IEC 60603 -7 -(2, 3, 4, 5, 6, 7) 0, 5 - 0, 65 мм (AWG 24 - 22) диаметр провода (гнездо) • 0, 4 - 0, 5 mm (AWG 26 -24) диаметр провода (штекер) • 0, 7 - 1, 4 (1, 6) мм диаметр проводов с изоляцией • 8 контактов (2, 4, 6) • <20 мм диаметр кабеля - гнездо, <9 мм штекер • повторность подключения 20 раз (только для многоразовых коннекторов например LSA, IDC) • >750 циклов подключения (гнездо / штекер) 3/17/2018 19

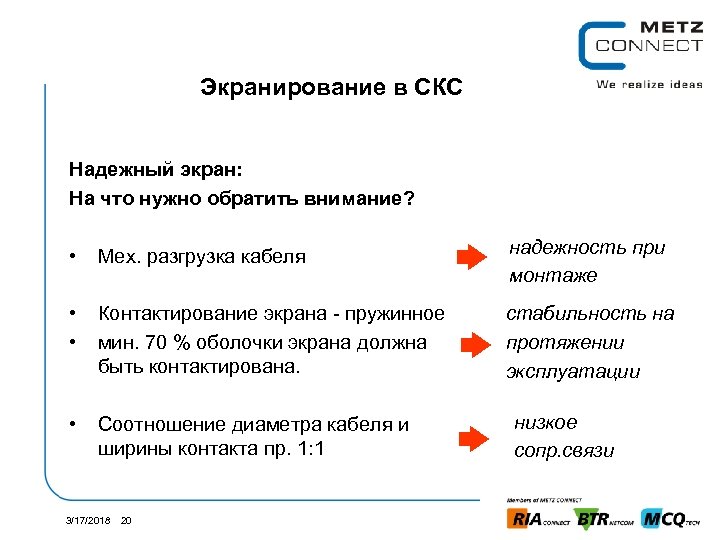

Экранирование в СКС Надежный экран: На что нужно обратить внимание? • Мех. разгрузка кабеля надежность при монтаже • • Контактирование экрана - пружинное мин. 70 % оболочки экрана должна быть контактирована. стабильность на протяжении эксплуатации • Соотношение диаметра кабеля и ширины контакта пр. 1: 1 3/17/2018 20 низкое сопр. связи

Интернациональный рынок -Аirbus – BTR NETCOM первый п оставщик компонентов для СКС - Bosch- BTR NETCOM поставщик компонентов для СКС -Аллианц Арена в Мюнхене - АИДА круизный лайнер -Немецкая биржа в Эшборне - Аэропорт „Борисполь“ г. Киев, - Аэропорт „Внуково“ г. Москва, - Минск, эклюзивный жилой дом ул. Сторожевская 3/17/2018 21 Поставщик BTR NETCOM

Спасибо за внимание 3/17/2018 22
