Мужская одежда Проектирование чертежа конструкции пиджака 1

Мужская одежда Проектирование чертежа конструкции пиджака 1

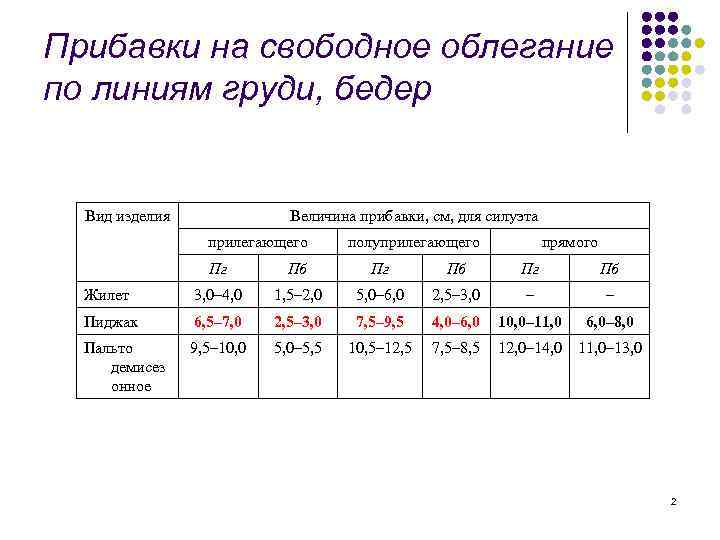

Прибавки на свободное облегание по линиям груди, бедер Вид изделия Величина прибавки, см, для силуэта прилегающего полуприлегающего прямого Пг Пб Жилет 3, 0– 4, 0 1, 5– 2, 0 5, 0– 6, 0 2, 5– 3, 0 – – Пиджак 6, 5– 7, 0 2, 5– 3, 0 7, 5– 9, 5 4, 0– 6, 0 10, 0– 11, 0 6, 0– 8, 0 Пальто демисез онное 9, 5– 10, 0 5, 0– 5, 5 10, 5– 12, 5 7, 5– 8, 5 12, 0– 14, 0 11, 0– 13, 0 2

Прибавки на свободное облегание на участках спинки и полочки Величина прибавки, см, для силуэта прилегающего полуприлегающего Пшс Пшп Жилет 0, 5– 0, 7 0, 5– 1, 0 0, 7– 1, 2 – – Пиджак 1, 0– 1, 3 1, 2– 1, 5– 2, 5 1, 2– 3, 0 2, 5– 3, 0 Пальто демисезонное 1, 8– 2, 0– 2, 3 2, 2– 3, 0 2, 5– 4, 0 3, 3– 3, 7 3, 5– 4, 5 Вид изделия прямого 3

Прибавки к длине спинки до талии, глубине проймы, ширине и высоте горловины Величина прибавки, см Наименование прибавки К длине спинке до линии талии На свободу проймы по глубине К ширине горловины К высоте горловины Условное обозна чение пиджак, жилет пальто демисезонн ое зимнее 1 1, 5 2 Пспр 2, 0– 3, 0, для жилета 5, 0– 6, 0 4, 0– 4, 5– 5, 0 Пшгор 1, 0 1, 5 2, 0 0, 2– 0, 4 0, 6 Пдтс Пвгор 4

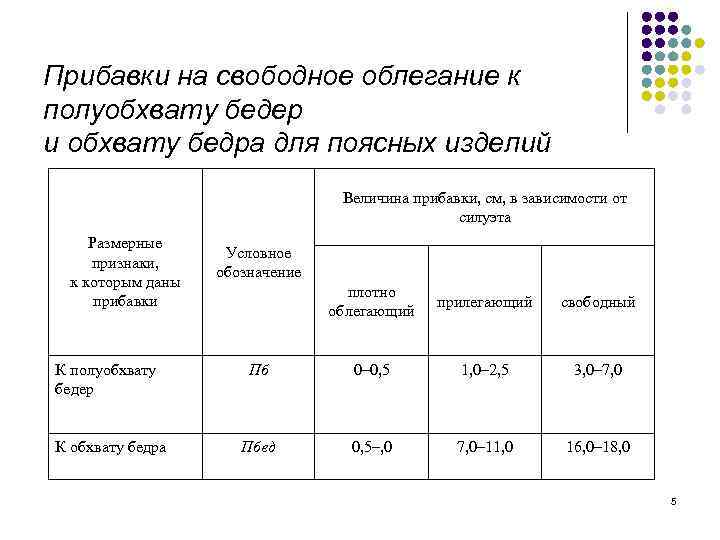

Прибавки на свободное облегание к полуобхвату бедер и обхвату бедра для поясных изделий Величина прибавки, см, в зависимости от силуэта Размерные признаки, к которым даны прибавки К полуобхвату бедер К обхвату бедра Условное обозначение плотно облегающий прилегающий свободный Пб 0– 0, 5 1, 0– 2, 5 3, 0– 7, 0 Пбед 0, 5–, 0 7, 0– 11, 0 16, 0– 18, 0 5

6

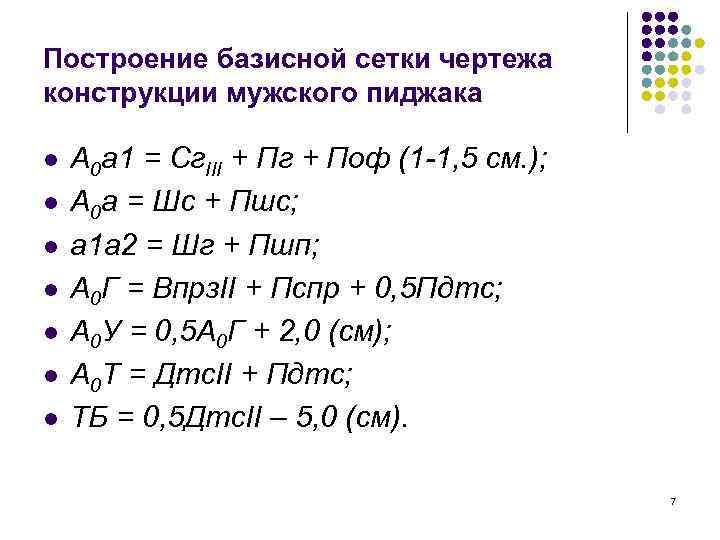

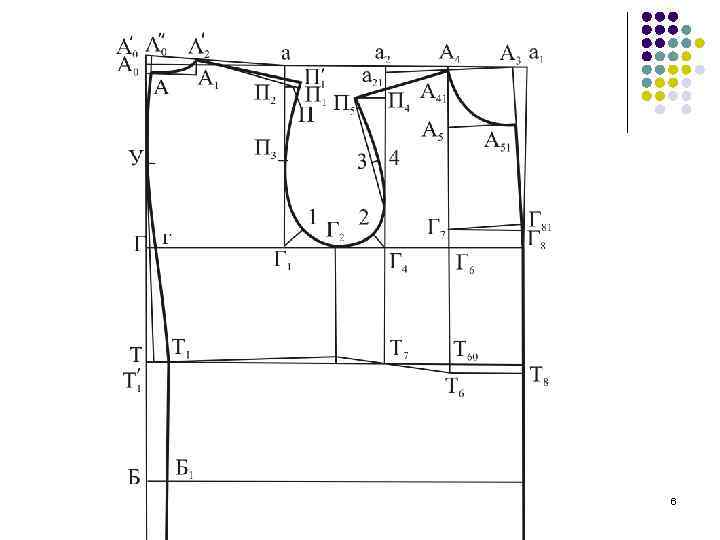

Построение базисной сетки чертежа конструкции мужского пиджака l l l l А 0 а 1 = Сг. III + Пг + Поф (1 -1, 5 см. ); А 0 а = Шс + Пшс; а 1 а 2 = Шг + Пшп; А 0 Г = Впрз. II + Пспр + 0, 5 Пдтс; А 0 У = 0, 5 А 0 Г + 2, 0 (см); А 0 Т = Дтс. II + Пдтс; ТБ = 0, 5 Дтс. II – 5, 0 (см). 7

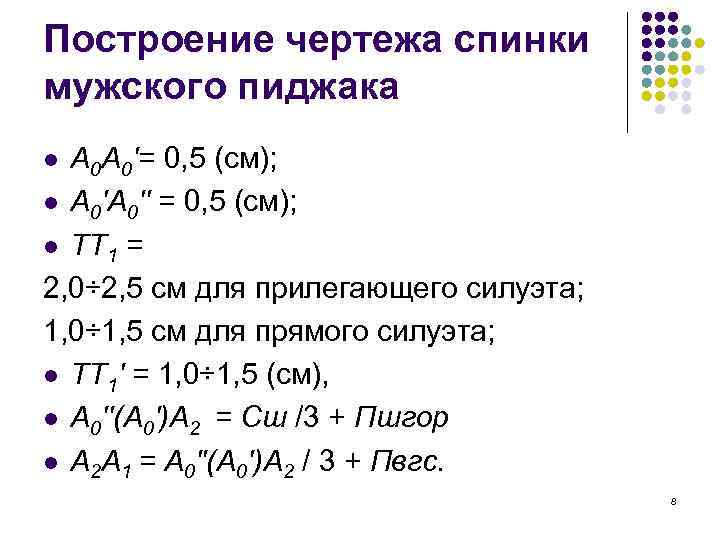

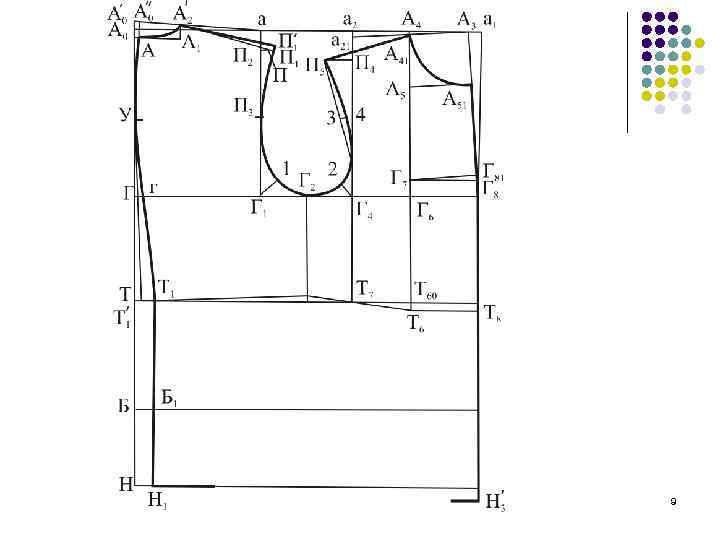

Построение чертежа спинки мужского пиджака А 0 А 0'= 0, 5 (см); l А 0'' = 0, 5 (см); l ТТ 1 = 2, 0÷ 2, 5 см для прилегающего силуэта; 1, 0÷ 1, 5 см для прямого силуэта; l ТТ 1' = 1, 0÷ 1, 5 (см), l А 0''(А 0')А 2 = Сш /3 + Пшгор l А 2 А 1 = А 0''(А 0')А 2 / 3 + Пвгс. l 8

9

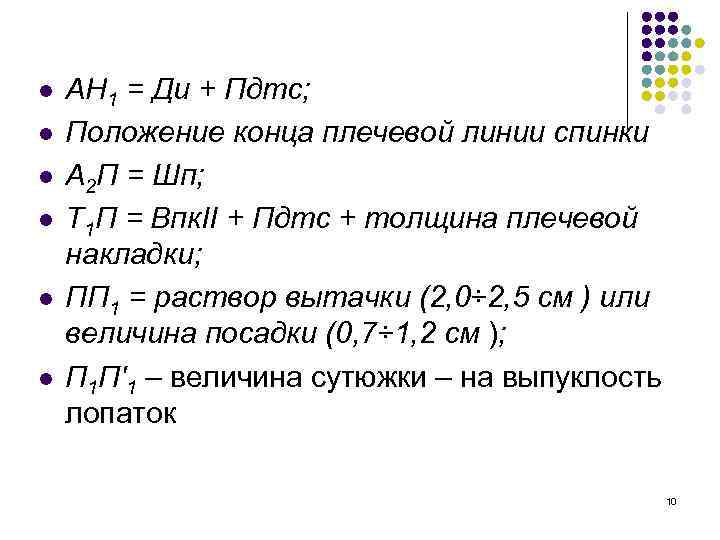

l l l АН 1 = Ди + Пдтс; Положение конца плечевой линии спинки А 2 П = Шп; Т 1 П = Впк. II + Пдтс + толщина плечевой накладки; ПП 1 = раствор вытачки (2, 0÷ 2, 5 см ) или величина посадки (0, 7÷ 1, 2 см ); П 1 П'1 – величина сутюжки – на выпуклость лопаток 10

Для оформления линии проймы спинки определяют точки П 2, П 3, 1, Г 2. l l Г 1 П 3 = 0, 5 П 2 Г 1 + 1, 5 (см); Г 11 = 0, 25 Шпр – (0, 3÷ 0, 7) (см); Г 1 Г 2 = 0, 5 Шпр; Для плавного оформления линии проймы допускается отклонение от точки П 3. 11

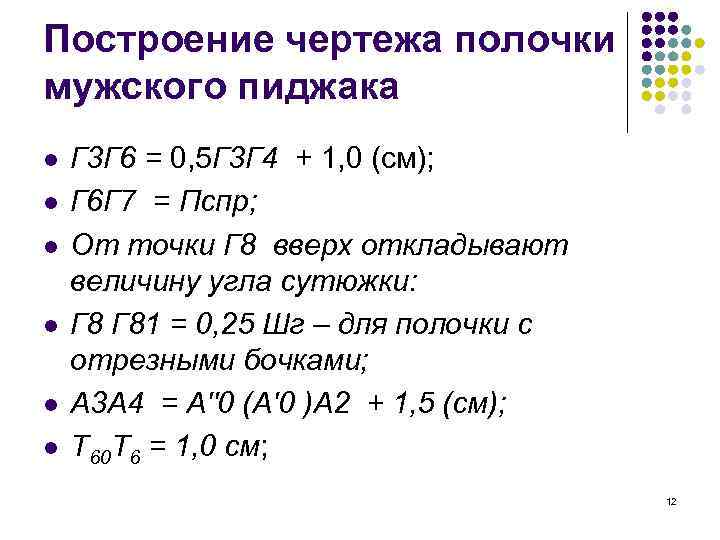

Построение чертежа полочки мужского пиджака l l l Г 3 Г 6 = 0, 5 Г 3 Г 4 + 1, 0 (см); Г 6 Г 7 = Пспр; От точки Г 8 вверх откладывают величину угла сутюжки: Г 81 = 0, 25 Шг – для полочки с отрезными бочками; А 3 А 4 = А''0 (А'0 )А 2 + 1, 5 (см); Т 60 Т 6 = 1, 0 см; 12

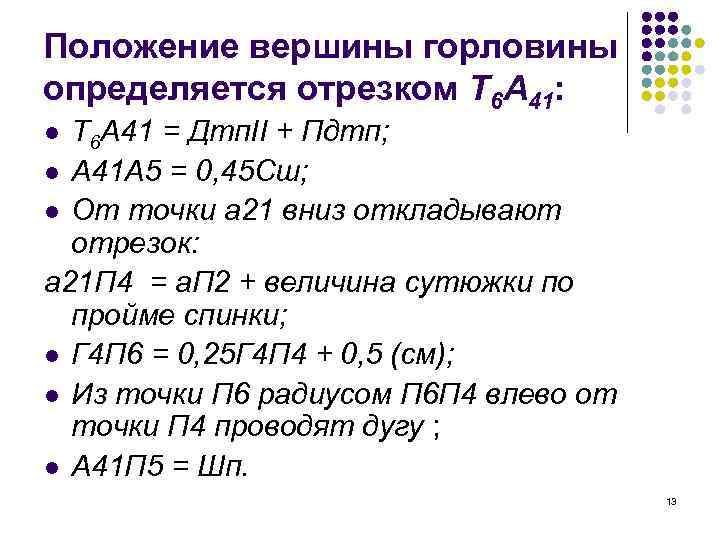

Положение вершины горловины определяется отрезком Т 6 А 41: Т 6 А 41 = Дтп. II + Пдтп; l А 41 А 5 = 0, 45 Сш; l От точки а 21 вниз откладывают отрезок: а 21 П 4 = а. П 2 + величина сутюжки по пройме спинки; l Г 4 П 6 = 0, 25 Г 4 П 4 + 0, 5 (см); l Из точки П 6 радиусом П 6 П 4 влево от точки П 4 проводят дугу ; l А 41 П 5 = Шп. l 13

l l 3– 4 = 0, 5÷ 1, 0 (см); Г 42 = 0, 25 Шпр – (1, 2÷ 1, 5) (см); Линия талии полочки на чертеже проходит по горизонтали Т 8 Т 6 и далее к точке Т 2 – точке пересечения линии талии спинки с вертикалью, проведенной из середины проймы из точки Г 2. Т 8 Н 3 = ТН + (0, 5÷ 1, 5) (см). 14

15

16

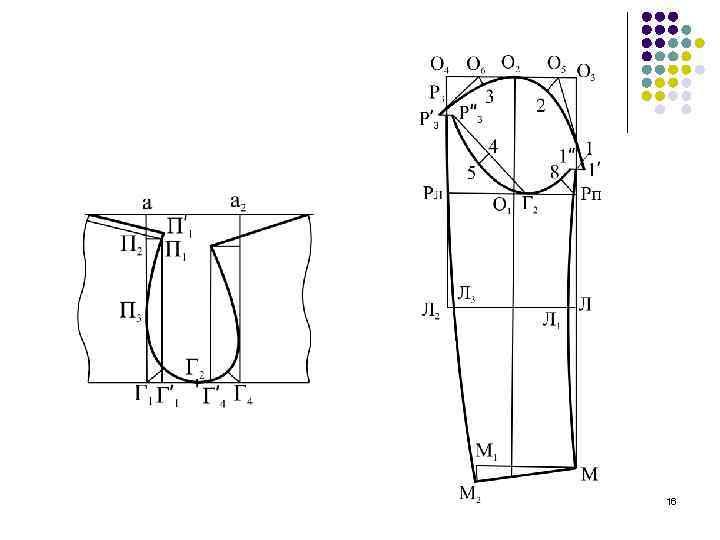

Построение чертежа втачного рукава l l Для сопряжения рукава с проймой нужны: длина проймы - от точки П 1 до точки П 5 без учета припуска на сутюжку проймы спинки l высота оката рукава- для определения высоты оката рукава измеряют расстояние от точек П 1 и П 5 до линии глубины проймы 17

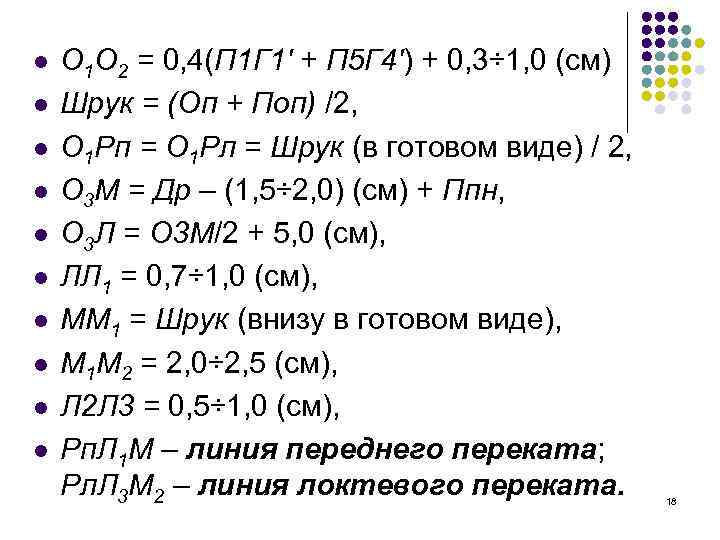

l l l l l О 1 О 2 = 0, 4(П 1 Г 1' + П 5 Г 4') + 0, 3÷ 1, 0 (см) Шрук = (Оп + Поп) /2, О 1 Рп = О 1 Рл = Шрук (в готовом виде) / 2, О 3 М = Др – (1, 5÷ 2, 0) (см) + Ппн, О 3 Л = О 3 М/2 + 5, 0 (см), ЛЛ 1 = 0, 7÷ 1, 0 (см), ММ 1 = Шрук (внизу в готовом виде), М 1 М 2 = 2, 0÷ 2, 5 (см), Л 2 Л 3 = 0, 5÷ 1, 0 (см), Рп. Л 1 М – линия переднего переката; Рл. Л 3 М 2 – линия локтевого переката. 18

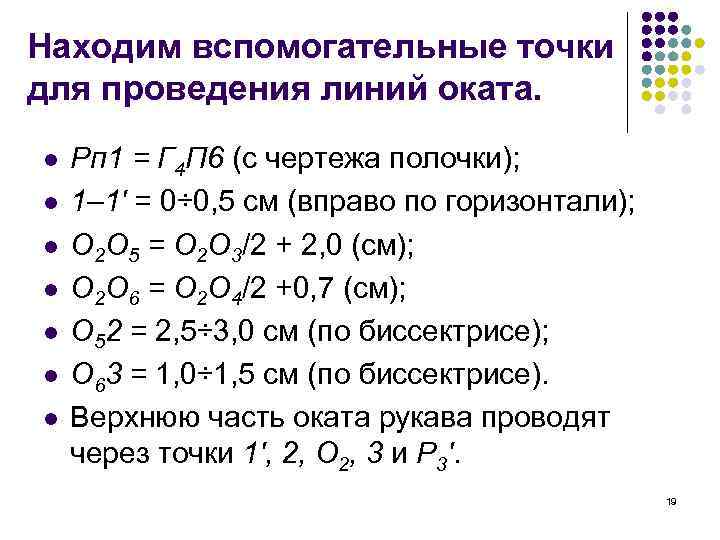

Находим вспомогательные точки для проведения линий оката. l l l l Рп 1 = Г 4 П 6 (с чертежа полочки); 1– 1' = 0÷ 0, 5 см (вправо по горизонтали); О 2 О 5 = О 2 О 3/2 + 2, 0 (см); О 2 О 6 = О 2 О 4/2 +0, 7 (см); О 52 = 2, 5÷ 3, 0 см (по биссектрисе); О 63 = 1, 0÷ 1, 5 см (по биссектрисе). Верхнюю часть оката рукава проводят через точки 1', 2, О 2, 3 и Р 3'. 19

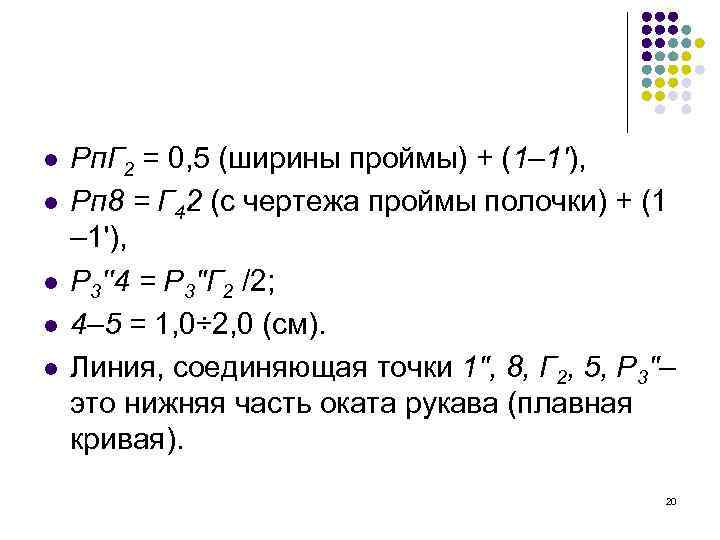

l l l Рп. Г 2 = 0, 5 (ширины проймы) + (1– 1'), Рп 8 = Г 42 (с чертежа проймы полочки) + (1 – 1'), Р 3''4 = Р 3''Г 2 /2; 4– 5 = 1, 0÷ 2, 0 (см). Линия, соединяющая точки 1'', 8, Г 2, 5, Р 3''– это нижняя часть оката рукава (плавная кривая). 20

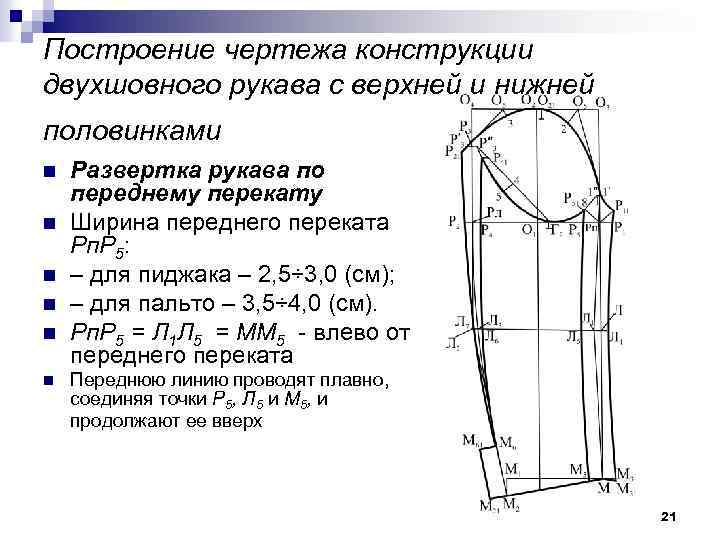

Построение чертежа конструкции двухшовного рукава с верхней и нижней половинками n n n Развертка рукава по переднему перекату Ширина переднего переката Рп. Р 5: – для пиджака – 2, 5÷ 3, 0 (см); – для пальто – 3, 5÷ 4, 0 (см). Рп. Р 5 = Л 1 Л 5 = ММ 5 - влево от переднего переката Переднюю линию проводят плавно, соединяя точки Р 5, Л 5 и М 5, и продолжают ее вверх 21

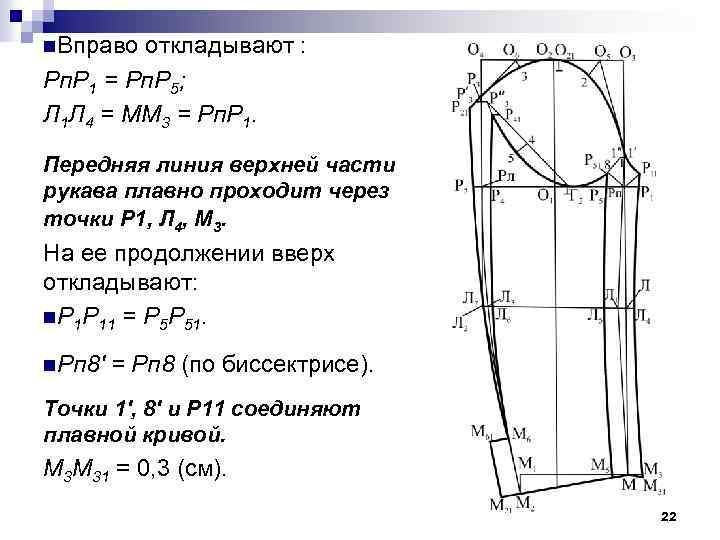

n. Вправо откладывают : Рп. Р 1 = Рп. Р 5; Л 1 Л 4 = ММ 3 = Рп. Р 1. Передняя линия верхней части рукава плавно проходит через точки Р 1, Л 4, М 3. На ее продолжении вверх откладывают: n. Р 1 Р 11 = Р 5 Р 51. n. Рп 8' = Рп 8 (по биссектрисе). Точки 1', 8' и Р 11 соединяют плавной кривой. М 3 М 31 = 0, 3 (см). 22

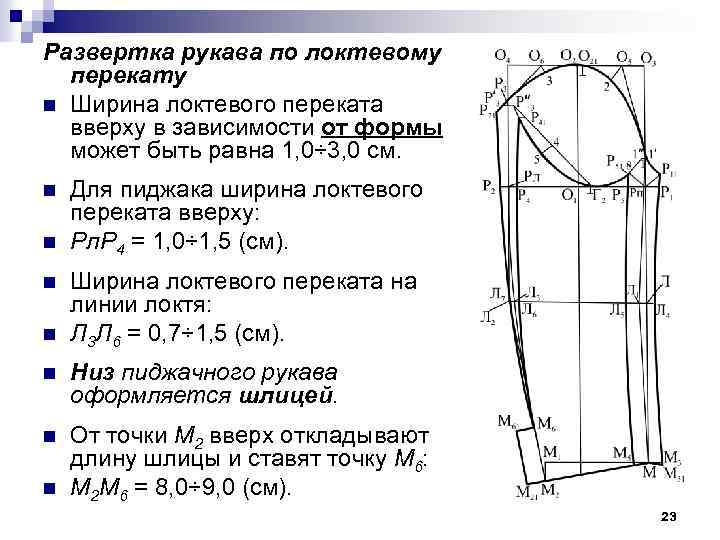

Развертка рукава по локтевому перекату n Ширина локтевого переката вверху в зависимости от формы может быть равна 1, 0÷ 3, 0 см. n n Для пиджака ширина локтевого переката вверху: Рл. Р 4 = 1, 0÷ 1, 5 (см). Ширина локтевого переката на линии локтя: Л 3 Л 6 = 0, 7÷ 1, 5 (см). n Низ пиджачного рукава оформляется шлицей. n От точки М 2 вверх откладывают длину шлицы и ставят точку М 6: М 2 М 6 = 8, 0÷ 9, 0 (см). n 23

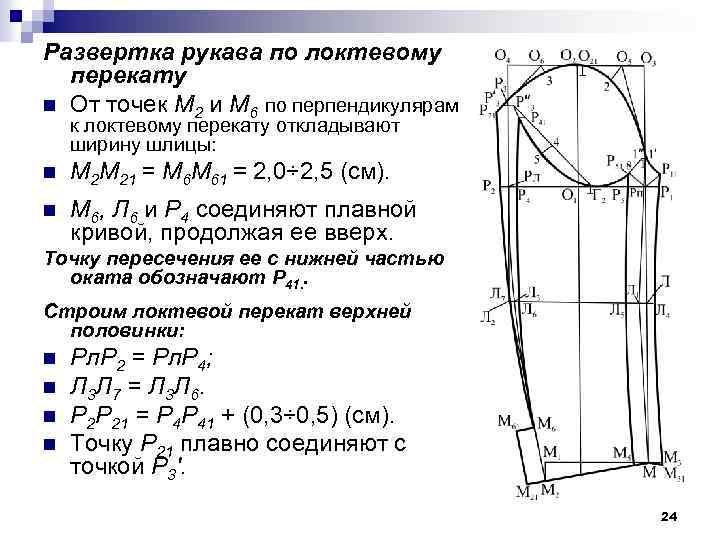

Развертка рукава по локтевому перекату n От точек М 2 и М 6 по перпендикулярам к локтевому перекату откладывают ширину шлицы: n М 2 М 21 = М 6 М 61 = 2, 0÷ 2, 5 (см). n М 6, Л 6 и Р 4 соединяют плавной кривой, продолжая ее вверх. Точку пересечения ее с нижней частью оката обозначают Р 41. . Строим локтевой перекат верхней половинки: n n Рл. Р 2 = Рл. Р 4; Л 3 Л 7 = Л 3 Л 6. Р 2 Р 21 = Р 4 Р 41 + (0, 3÷ 0, 5) (см). Точку Р 21 плавно соединяют с точкой Р 3'. 24

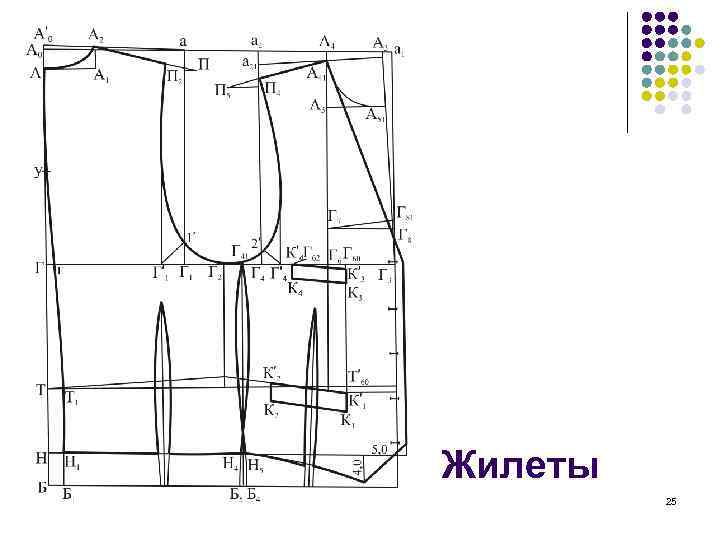

Жилеты 25

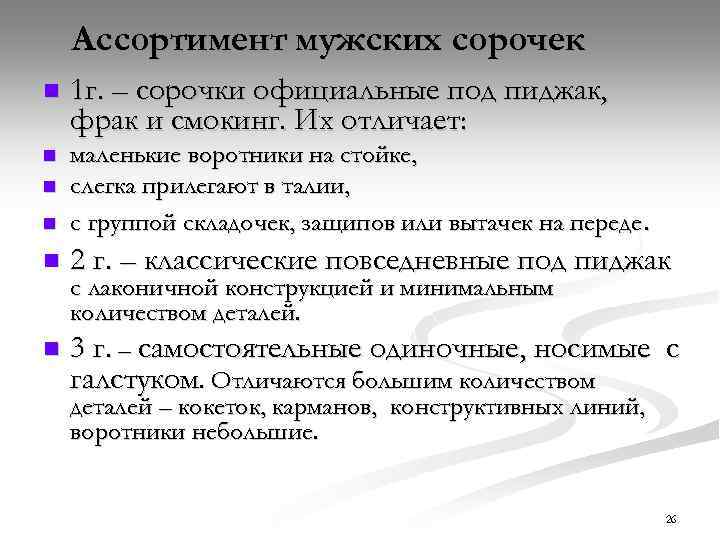

Ассортимент мужских сорочек n 1 г. – сорочки официальные под пиджак, фрак и смокинг. Их отличает: n n маленькие воротники на стойке, слегка прилегают в талии, с группой складочек, защипов или вытачек на переде. n 2 г. – классические повседневные под пиджак n с лаконичной конструкцией и минимальным количеством деталей. n 3 г. – самостоятельные одиночные, носимые галстуком. Отличаются большим количеством деталей – кокеток, карманов, конструктивных линий, воротники небольшие. с 26

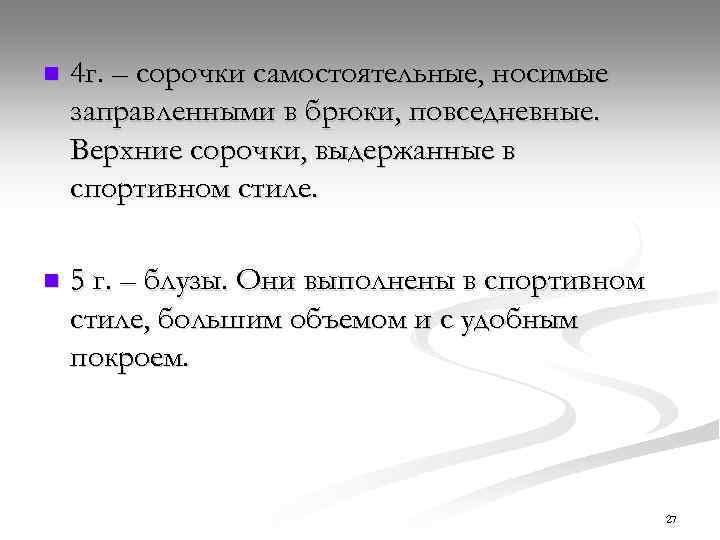

n 4 г. – сорочки самостоятельные, носимые заправленными в брюки, повседневные. Верхние сорочки, выдержанные в спортивном стиле. n 5 г. – блузы. Они выполнены в спортивном стиле, большим объемом и с удобным покроем. 27

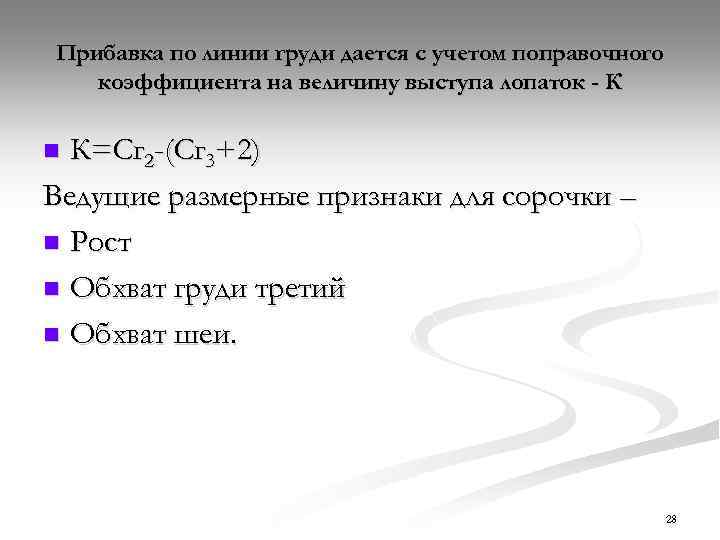

Прибавка по линии груди дается с учетом поправочного коэффициента на величину выступа лопаток - К К=Сг 2 -(Сг 3+2) Ведущие размерные признаки для сорочки – n Рост n Обхват груди третий n Обхват шеи. n 28

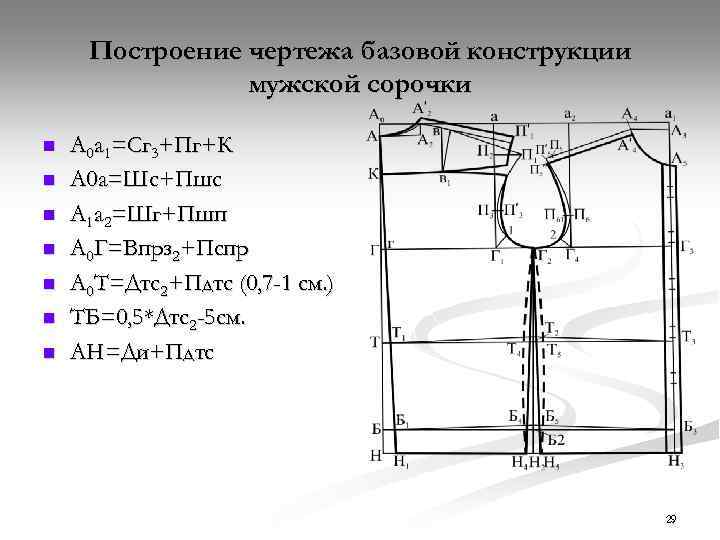

Построение чертежа базовой конструкции мужской сорочки n n n n А 0 а 1=Сг 3+Пг+К А 0 а=Шс+Пшс А 1 а 2=Шг+Пшп А 0 Г=Впрз 2+Пспр А 0 Т=Дтс2+Пдтс (0, 7 -1 см. ) ТБ=0, 5*Дтс2 -5 см. АН=Ди+Пдтс 29

Построение чертежа спинки n n n n n А 0 А 2=Сш/3+Пшгор (1, 5 см. ) А 0 А=А 2 А 1=А 0 А 2/3 ТТ 1=1, 0 -1, 5 см. Положение плечевого среза: R 1=А 2 П=Шп+р-р вытачки (2 -2, 5 см. ) R 2=Т 1 П=Впк 2+Пдтс Удлинение плечевого шва: ПП 1=1 -1, 5 см для п/прилегающего силуэта ПП 1=4, 0 см для прямого. 30

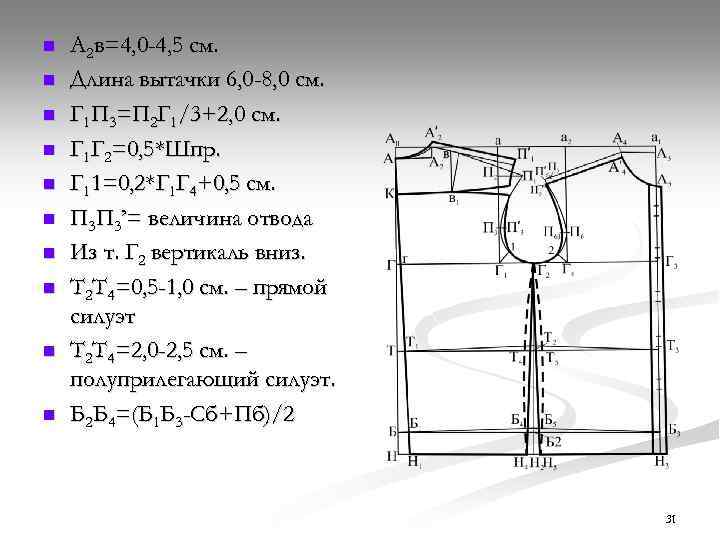

n n n n n А 2 в=4, 0 -4, 5 см. Длина вытачки 6, 0 -8, 0 см. Г 1 П 3=П 2 Г 1/3+2, 0 см. Г 1 Г 2=0, 5*Шпр. Г 11=0, 2*Г 1 Г 4+0, 5 см. П 3 П 3’= величина отвода Из т. Г 2 вертикаль вниз. Т 2 Т 4=0, 5 -1, 0 см. – прямой силуэт Т 2 Т 4=2, 0 -2, 5 см. – полуприлегающий силуэт. Б 2 Б 4=(Б 1 Б 3 -Сб+Пб)/2 31

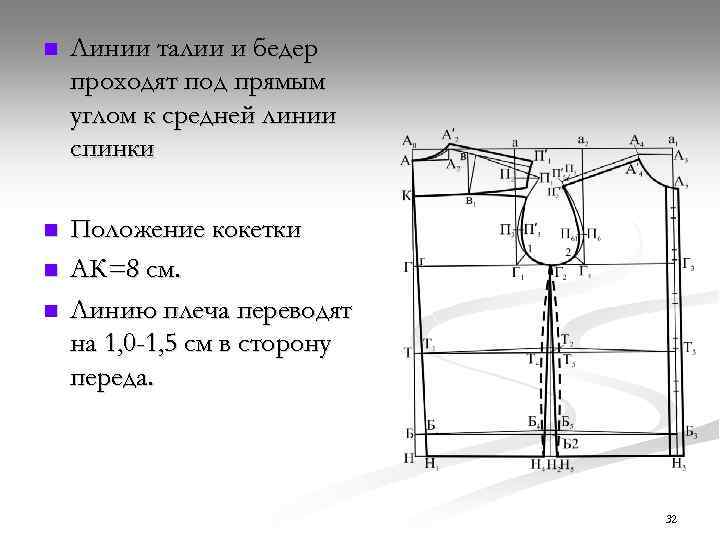

n Линии талии и бедер проходят под прямым углом к средней линии спинки n Положение кокетки АК=8 см. Линию плеча переводят на 1, 0 -1, 5 см в сторону переда. n n 32

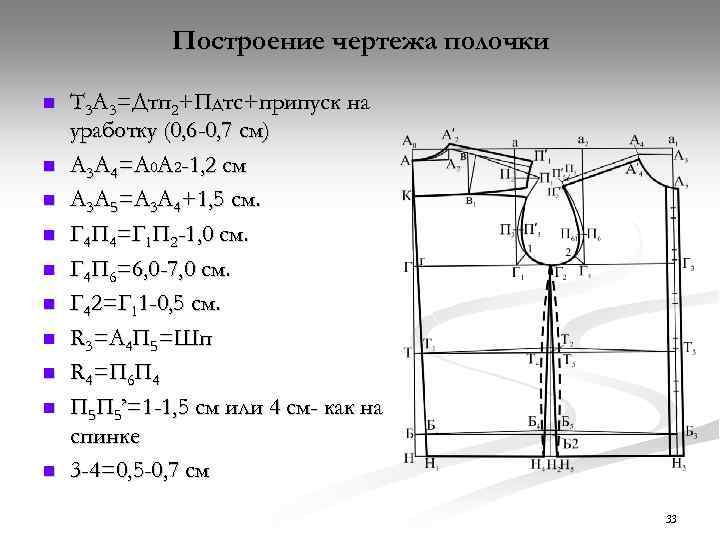

Построение чертежа полочки n n n n n Т 3 А 3=Дтп 2+Пдтс+припуск на уработку (0, 6 -0, 7 см) А 3 А 4=А 0 А 2 -1, 2 см А 3 А 5=А 3 А 4+1, 5 см. Г 4 П 4=Г 1 П 2 -1, 0 см. Г 4 П 6=6, 0 -7, 0 см. Г 42=Г 11 -0, 5 см. R 3=А 4 П 5=Шп R 4=П 6 П 4 П 5 П 5’=1 -1, 5 см или 4 см- как на спинке 3 -4=0, 5 -0, 7 см 33

n n n n П 6 П 61=0, 5 -1, 0 см. Т 2 Т 5=Т 2 Т 4 Б 2 Б 5=Б 2 Б 4 Н 2 Н 5=Н 2 Н 4 Ширина борта =¾ d+1 см В среднем = 1, 25 -2 см. Верхняя петля ниже края горловины на 4, 5 см. 34

Построение чертежа рукава n n n n ОМ = Др – 6, 5 (см) – удлинение плеча+ Пур, где Пур = 0, 6 см ОО 1 = 0, 3 (П 2 Г 1 + Г 4 П 4) – ПП 1+ 1, 0 (см). Из точки О радиусом делают засечку на горизонтали ОР: ОР = Дпр /2 = (П 1 Г 2+ Г 2 П 5) /2. Соединяют точки О и Р прямой. Полученный отрезок ОР делят на четыре равных части (точки 5, 6, 7). 5– 8 = 1, 6 см вверх по перпендикуляру; 6– 9 = 0, 6 вверх по перпендикуляру; 7– 10 = 0, 4 вниз по перпендикуляру. 35

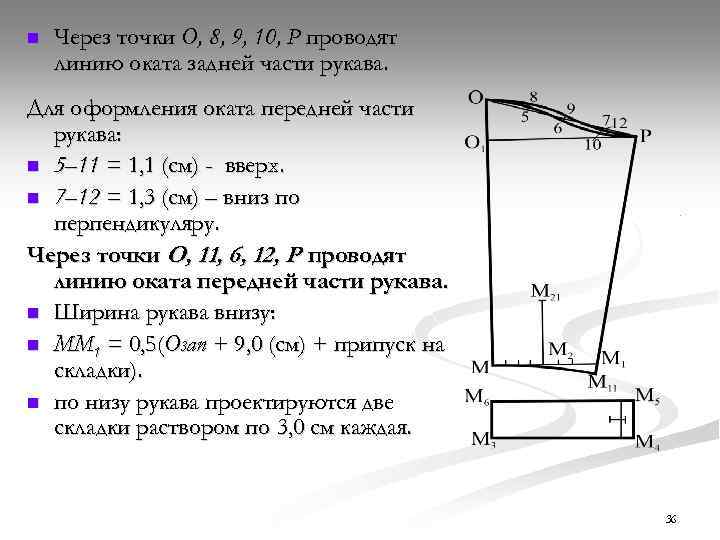

n Через точки О, 8, 9, 10, Р проводят линию оката задней части рукава. Для оформления оката передней части рукава: n 5– 11 = 1, 1 (см) - вверх. n 7– 12 = 1, 3 (см) – вниз по перпендикуляру. Через точки О, 11, 6, 12, Р проводят линию оката передней части рукава. n Ширина рукава внизу: n ММ 1 = 0, 5(Озап + 9, 0 (см) + припуск на складки). n по низу рукава проектируются две складки раствором по 3, 0 см каждая. 36

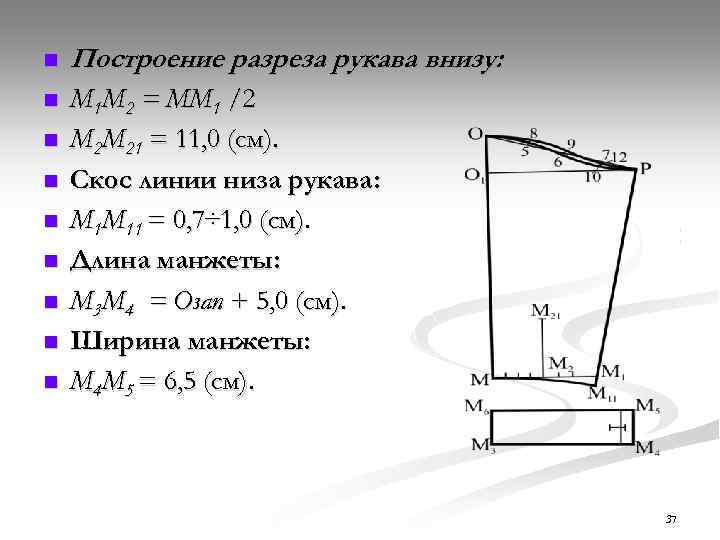

n Построение разреза рукава внизу: n М 1 М 2 = ММ 1 /2 М 2 М 21 = 11, 0 (см). Скос линии низа рукава: М 1 М 11 = 0, 7÷ 1, 0 (см). Длина манжеты: М 3 М 4 = Озап + 5, 0 (см). Ширина манжеты: М 4 М 5 = 6, 5 (см). n n n n 37

Построение чертежа воротника с отрезной стойкой Построение стойки n ОВ 1 = 2, 5÷ 3, 5 (см) n ОА = Сш + 0, 8 (см) n АА 1 = ширина борта n Точку пересечения горизонтали В 1 и вертикали А 1 обозначают А 4. n А 1 А 2 = А 1 О /3 – влево от А 1 n А 1 А 3 = 1, 5 (см). n Точки О, А 2 и А 3 соединяют плавной кривой. n От точки А 4 вниз откладывают отрезок: n А 4 А 5 = 0, 2÷ 0, 3 (см). n От точки В 1 откладывают вправо отрезок: n В 1 В 2 = В 1 А 4 /3 n В 2 А 5 – прямая линия От точки А 6 откладывают влево ширину борта А 6 А 7. 38

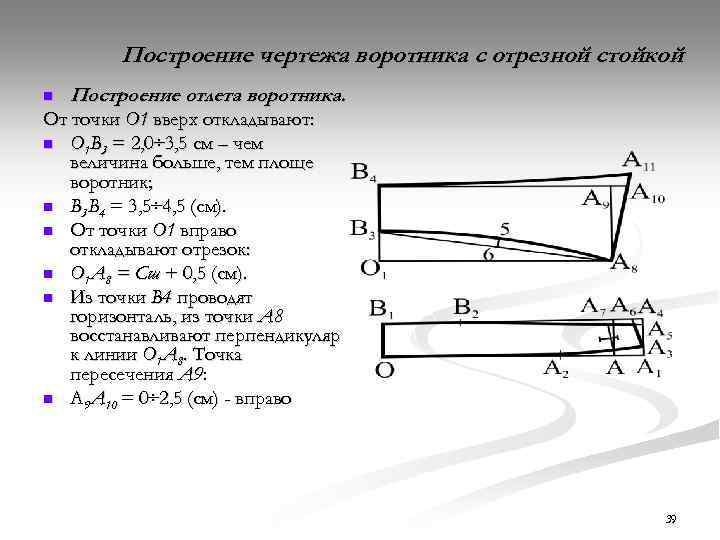

Построение чертежа воротника с отрезной стойкой n Построение отлета воротника. От точки О 1 вверх откладывают: n О 1 В 3 = 2, 0÷ 3, 5 см – чем величина больше, тем площе воротник; n В 3 В 4 = 3, 5÷ 4, 5 (см). n От точки О 1 вправо откладывают отрезок: n О 1 А 8 = Сш + 0, 5 (см). n Из точки В 4 проводят горизонталь, из точки А 8 восстанавливают перпендикуляр к линии О 1 А 8. Точка пересечения А 9: n А 9 А 10 = 0÷ 2, 5 (см) - вправо 39

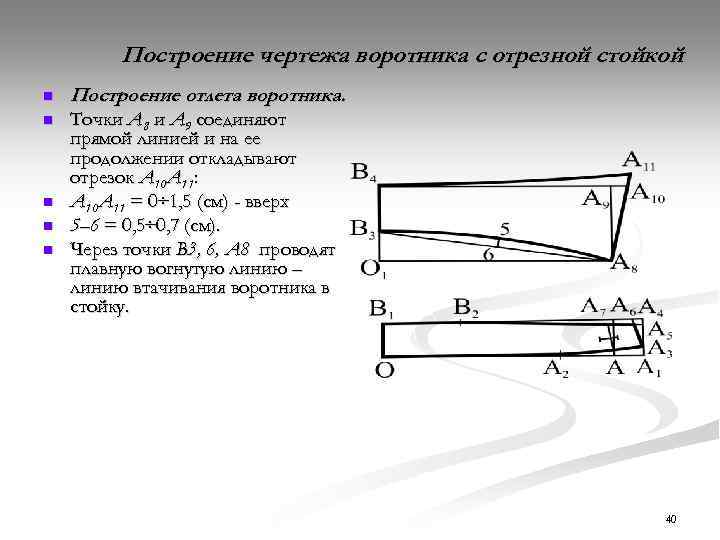

Построение чертежа воротника с отрезной стойкой n Построение отлета воротника. n Точки А 8 и А 9 соединяют прямой линией и на ее продолжении откладывают отрезок А 10 А 11: А 10 А 11 = 0÷ 1, 5 (см) - вверх 5– 6 = 0, 5÷ 0, 7 (см). Через точки В 3, 6, А 8 проводят плавную вогнутую линию – линию втачивания воротника в стойку. n n n 40

41

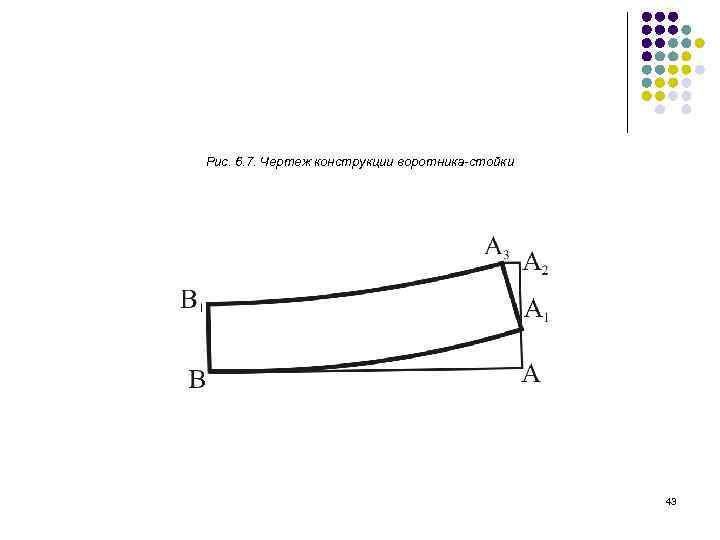

Рис. 6. 5. Чертеж конструкции отложного воротника с застежкой до верху и открытой на фасон Рис. 6. 6. Чертеж конструкции воротника стояче-отложного с отрезной стойкой 42

Рис. 6. 7. Чертеж конструкции воротника-стойки 43
