МУСОРОУДАЛЕНИЕ

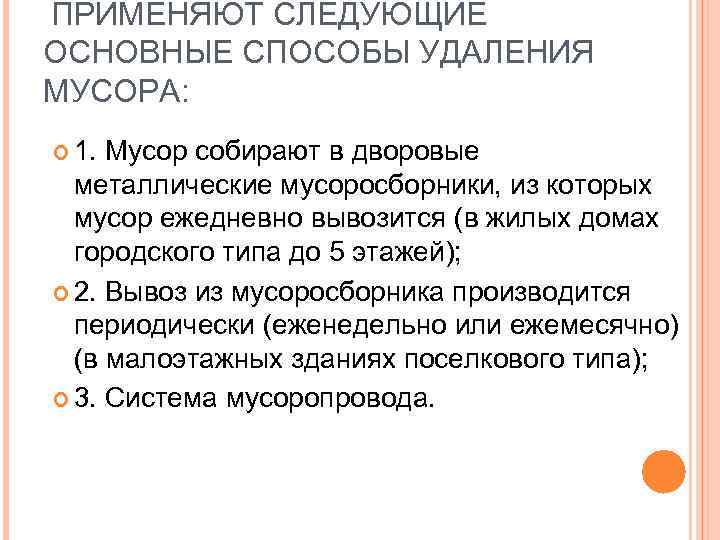

ПРИМЕНЯЮТ СЛЕДУЮЩИЕ ОСНОВНЫЕ СПОСОБЫ УДАЛЕНИЯ МУСОРА: 1. Мусор собирают в дворовые металлические мусоросборники, из которых мусор ежедневно вывозится (в жилых домах городского типа до 5 этажей); 2. Вывоз из мусоросборника производится периодически (еженедельно или ежемесячно) (в малоэтажных зданиях поселкового типа); 3. Система мусоропровода.

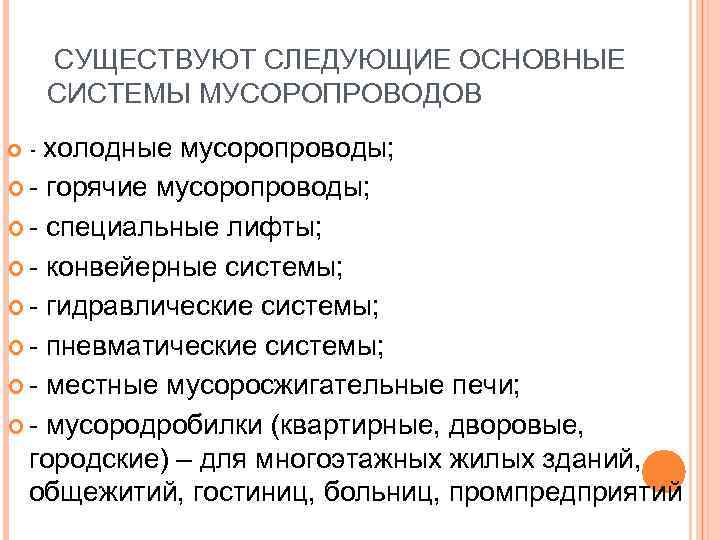

СУЩЕСТВУЮТ СЛЕДУЮЩИЕ ОСНОВНЫЕ СИСТЕМЫ МУСОРОПРОВОДОВ - холодные мусоропроводы; горячие мусоропроводы; специальные лифты; конвейерные системы; гидравлические системы; пневматические системы; местные мусоросжигательные печи; мусородробилки (квартирные, дворовые, городские) – для многоэтажных жилых зданий, общежитий, гостиниц, больниц, промпредприятий
Мусоропровод состоит из ствола (вертикального канала) круглого сечения диаметром 400— 500 мм выполненный из асбестоцементных или железобетонных трубы, размещаемых в кухнях жилых домов или на лестничных площадках. Канал мусоропровода заканчивается внизу мусороприемной камерой, расположенной в подвале или в первом этаже здания с выходной дверью наружу. Минимальные размеры камеры: высота 2, 5 м, ширина и длина по 1, 5 2, 0 м, площадь не менее 4, 0 м 2.
Схема холодного мусоропровода 1 – затвор (шибер) бункера; 2 – ствол; 3 – ерш; 4 – вентиляция (вытяжка); 5 – верхняя камера; 6 – трос; 7 – лебедка; 8 – приемный клапан; 9 – нижняя камера; 10 – поливочный кран; 11 – раковина; 12 трап; 13 – канализационная труба; 14 – мусоросборник;

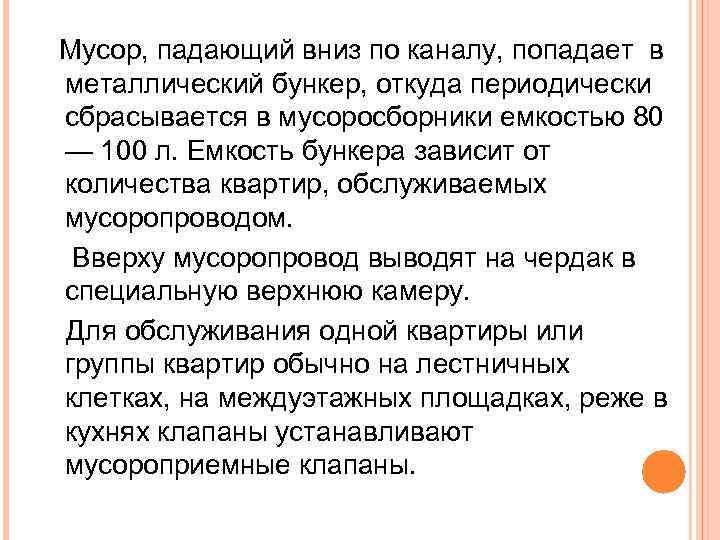

Мусор, падающий вниз по каналу, попадает в металлический бункер, откуда периодически сбрасывается в мусоросборники емкостью 80 — 100 л. Емкость бункера зависит от количества квартир, обслуживаемых мусоропроводом. Вверху мусоропровод выводят на чердак в специальную верхнюю камеру. Для обслуживания одной квартиры или группы квартир обычно на лестничных клетках, на междуэтажных площадках, реже в кухнях клапаны устанавливают мусороприемные клапаны.

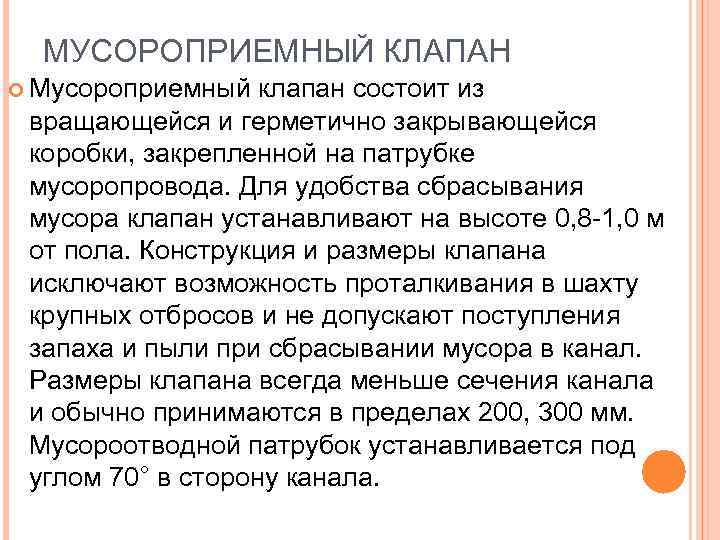

МУСОРОПРИЕМНЫЙ КЛАПАН Мусороприемный клапан состоит из вращающейся и герметично закрывающейся коробки, закрепленной на патрубке мусоропровода. Для удобства сбрасывания мусора клапан устанавливают на высоте 0, 8 1, 0 м от пола. Конструкция и размеры клапана исключают возможность проталкивания в шахту крупных отбросов и не допускают поступления запаха и пыли при сбрасывании мусора в канал. Размеры клапана всегда меньше сечения канала и обычно принимаются в пределах 200, 300 мм. Мусороотводной патрубок устанавливается под углом 70° в сторону канала.

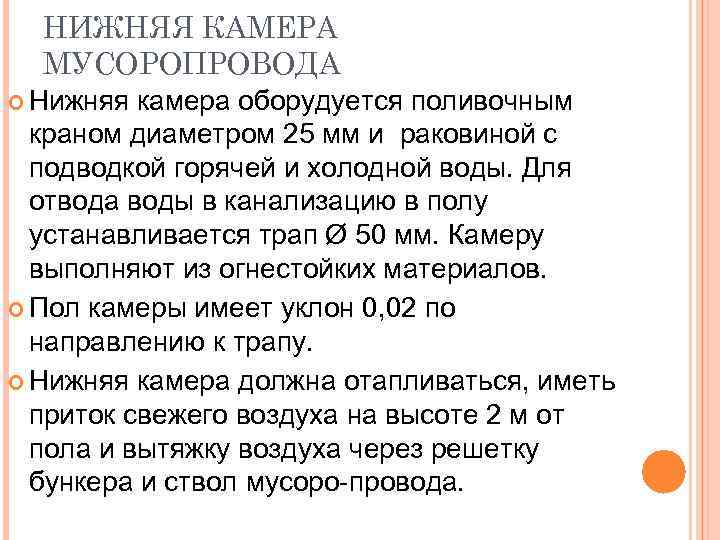

НИЖНЯЯ КАМЕРА МУСОРОПРОВОДА Нижняя камера оборудуется поливочным краном диаметром 25 мм и раковиной с подводкой горячей и холодной воды. Для отвода воды в канализацию в полу устанавливается трап Ø 50 мм. Камеру выполняют из огнестойких материалов. Пол камеры имеет уклон 0, 02 по направлению к трапу. Нижняя камера должна отапливаться, иметь приток свежего воздуха на высоте 2 м от пола и вытяжку воздуха через решетку бункера и ствол мусоро провода.

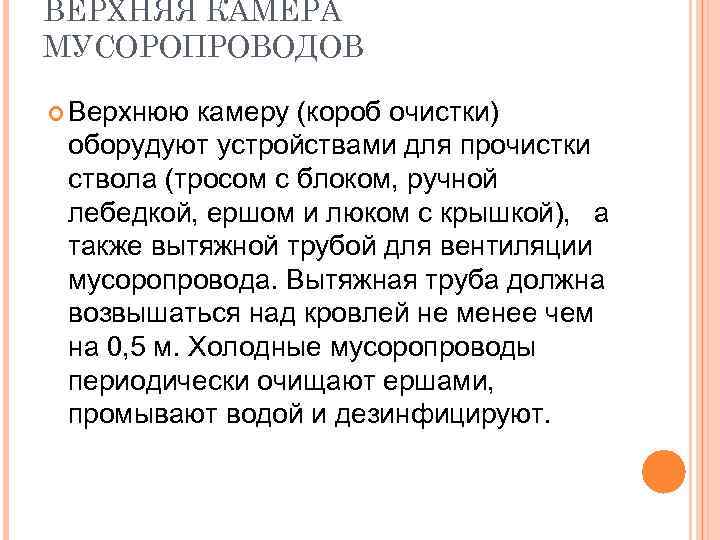

ВЕРХНЯЯ КАМЕРА МУСОРОПРОВОДОВ Верхнюю камеру (короб очистки) оборудуют устройствами для прочистки ствола (тросом с блоком, ручной лебедкой, ершом и люком с крышкой), а также вытяжной трубой для вентиляции мусоропровода. Вытяжная труба должна возвышаться над кровлей не менее чем на 0, 5 м. Холодные мусоропроводы периодически очищают ершами, промывают водой и дезинфицируют.

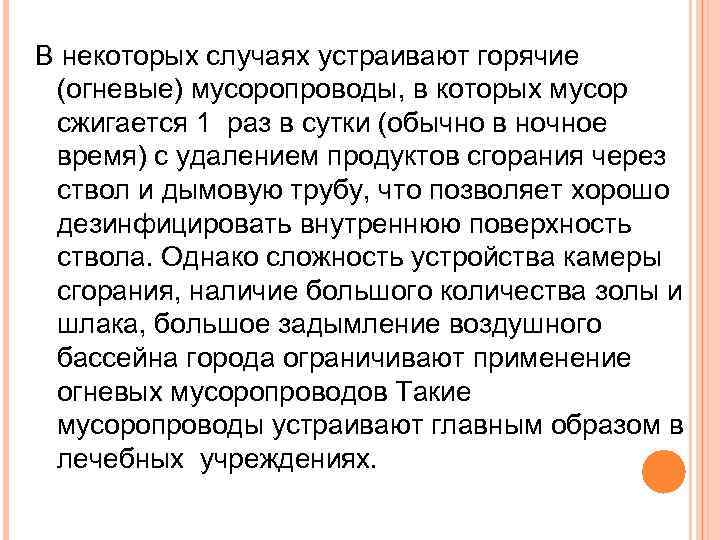

В некоторых случаях устраивают горячие (огневые) мусоропроводы, в которых мусор сжигается 1 раз в сутки (обычно в ночное время) с удалением продуктов сгорания через ствол и дымовую трубу, что позволяет хорошо дезинфицировать внутреннюю поверхность ствола. Однако сложность устройства камеры сгорания, наличие большого количества золы и шлака, большое задымление воздушного бассейна города ограничивают применение огневых мусоропроводов Такие мусоропроводы устраивают главным образом в лечебных учреждениях.

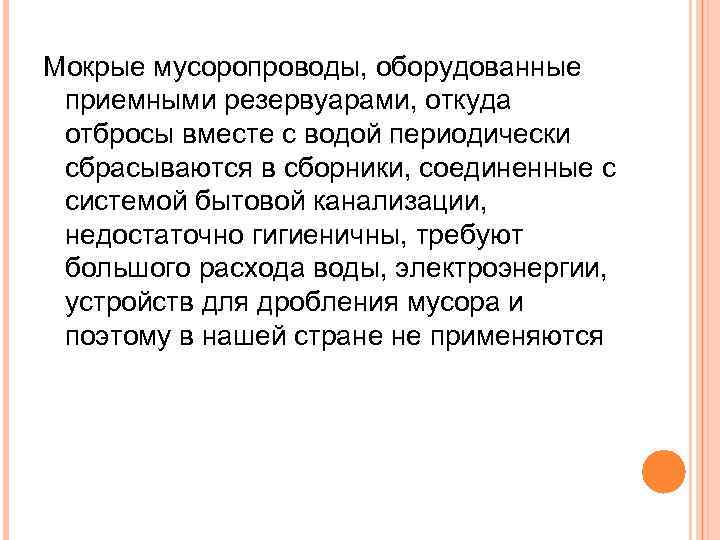

Мокрые мусоропроводы, оборудованные приемными резервуарами, откуда отбросы вместе с водой периодически сбрасываются в сборники, соединенные с системой бытовой канализации, недостаточно гигиеничны, требуют большого расхода воды, электроэнергии, устройств для дробления мусора и поэтому в нашей стране не применяются
Для удаления мусора из зданий может быть использована сеть бытовой канализации. Такая система мусороудаления называется сплавом мусора в канализацию. Система предусматривает установку непосредственно под мойками или раковинами мусородробилок, в которых пищевые отходы измельчаются, разбавляются водой из расчета 8— 10 л на 1— 1, 5 кг пищевых отходов и сбрасываются в канализационную сеть здания. При этой системе необходимо иметь отдельные сборники для твердых отбросов, не поддающихся дроблению
