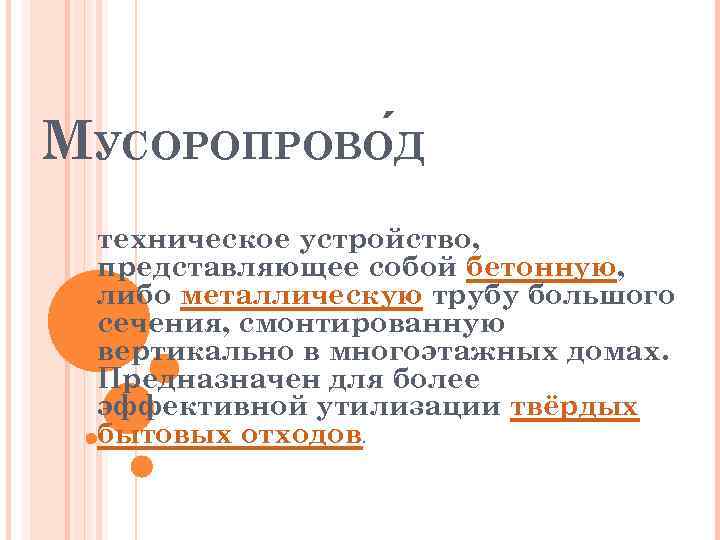

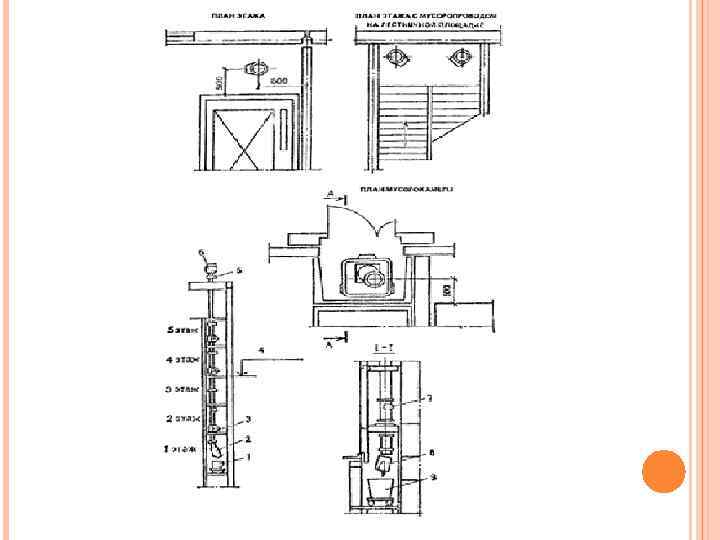

МУСОРОПРОВО Д техническое устройство, представляющее собой бетонную, либо металлическую трубу большого сечения, смонтированную вертикально в многоэтажных домах. Предназначен для более эффективной утилизации твёрдых бытовых отходов.

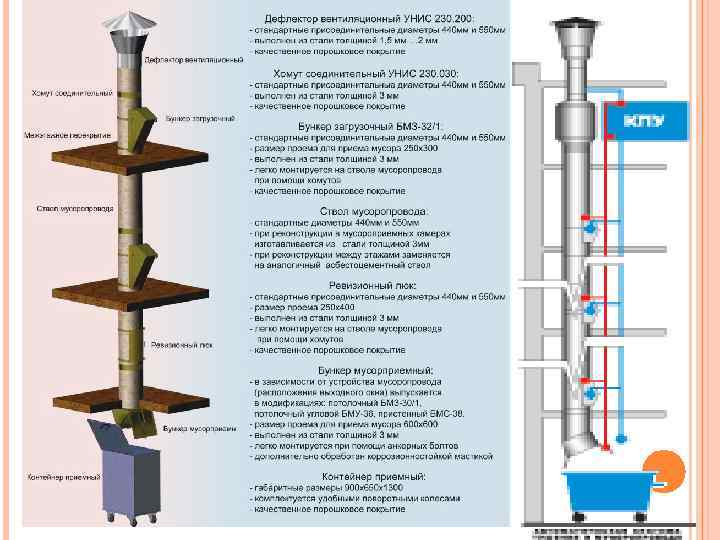

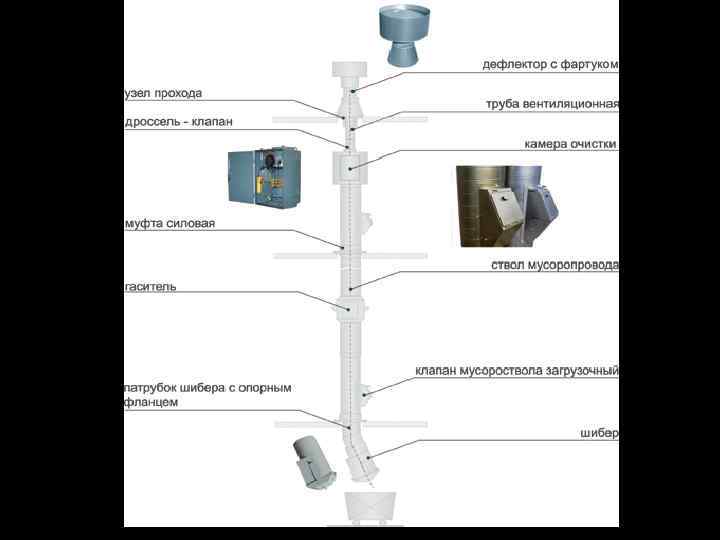

1. Дефлектор ДФ с фартуком, предназначен для улучшения естественной вентиляции мусоропровода и предотвращения попадания атмосферных осадков внутрь ствола. Фартук монтируется в зоне прохода вентиляционного ствола мусоропровода и обеспечивает герметизацию кровли здания 2. Узел прохода УЗП (гильза), монтируется в проеме плиты кровли и выполняет роль жесткой фиксации вентиляционной трубы. 3. Труба вентиляционная ТРВ Ф 315. 4. Дроссель-клапан Ф 315, предназначен для перекрытия вентиляционного канала в время прочистки мусоропровода, а так же для выравнивания барометрического давления. 5. Камера очистки мусоропровода КОМ. Очистное и дезинфицирующее устройствола мусоропровода используется для периодической очистки, мойки и дезинфекции внутренней поверхности ствола мусоропровода жилых и общественных зданий. Состоит из узла прочистки, привода его перемещения, узла водоподачи, устройства для автоматического смешивания дезинфицирующего средства с водой и подачи в ствол, устройства автоматического пожаротушения в стволе, корпуса с герметизированной дверью и замком. 6. Муфта силовая разгрузочная МСР, предназначена для снижения нагрузки от ствола мусоропровода на опорный фланец и перекрытие мусоросборной камеры. Устанавливается на промежуточных этажах зданий. 7. Ствол мусоропровода СМП дымо-газ-воднепроницаемый, звукоизолирующий, отвечающий санитарно-гигиеническим требованиям по охране здоровья людей и окружающей среды в жилых и общественных зданиях и сооружениях. Предназначен для транспортирования твердых бытовых отходов в контейнер, установленный в мусоросборной камере. Состоит из наружной и внутренней спиральнонавивных оболочек.

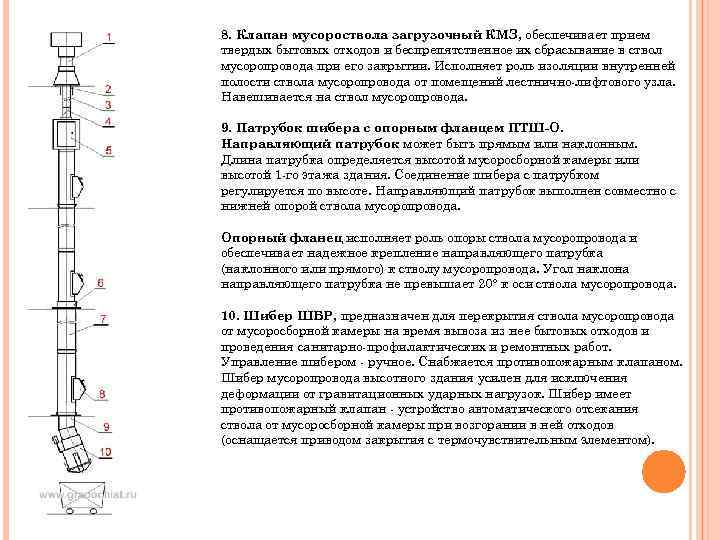

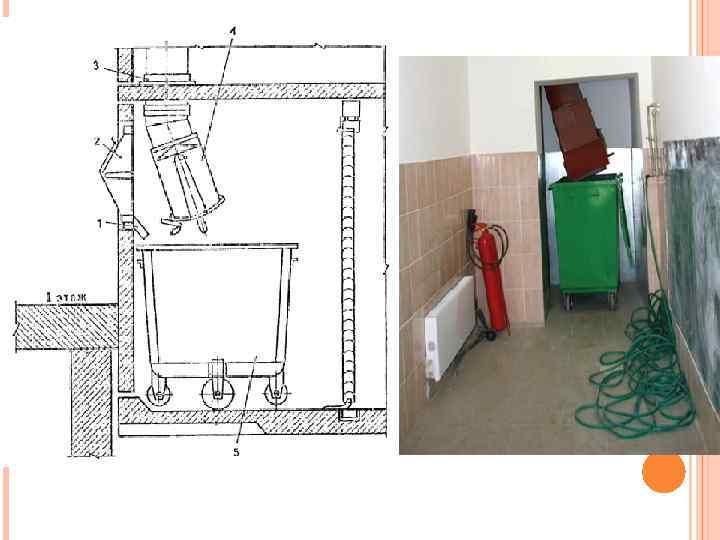

8. Клапан мусороствола загрузочный КМЗ, обеспечивает прием твердых бытовых отходов и беспрепятственное их сбрасывание в ствол мусоропровода при его закрытии. Исполняет роль изоляции внутренней полости ствола мусоропровода от помещений лестнично-лифтового узла. Навешивается на ствол мусоропровода. 9. Патрубок шибера с опорным фланцем ПТШ-О. Направляющий патрубок может быть прямым или наклонным. Длина патрубка определяется высотой мусоросборной камеры или высотой 1 -го этажа здания. Соединение шибера с патрубком регулируется по высоте. Направляющий патрубок выполнен совместно с нижней опорой ствола мусоропровода. Опорный фланец исполняет роль опоры ствола мусоропровода и обеспечивает надежное крепление направляющего патрубка (наклонного или прямого) к стволу мусоропровода. Угол наклона направляющего патрубка не превышает 20° к оси ствола мусоропровода. 10. Шибер ШБР, предназначен для перекрытия ствола мусоропровода от мусоросборной камеры на время вывоза из нее бытовых отходов и проведения санитарно-профилактических и ремонтных работ. Управление шибером - ручное. Снабжается противопожарным клапаном. Шибер мусоропровода высотного здания усилен для исключения деформации от гравитационных ударных нагрузок. Шибер имеет противопожарный клапан - устройство автоматического отсекания ствола от мусоросборной камеры при возгорании в ней отходов (оснащается приводом закрытия с термочувствительным элементом).

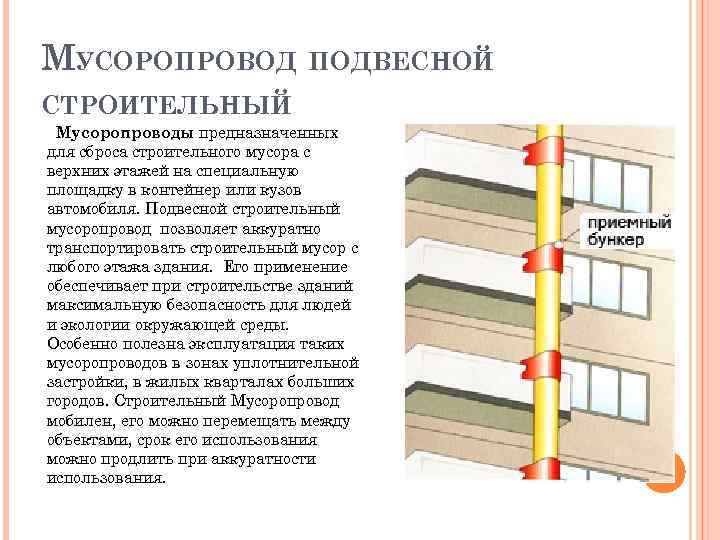

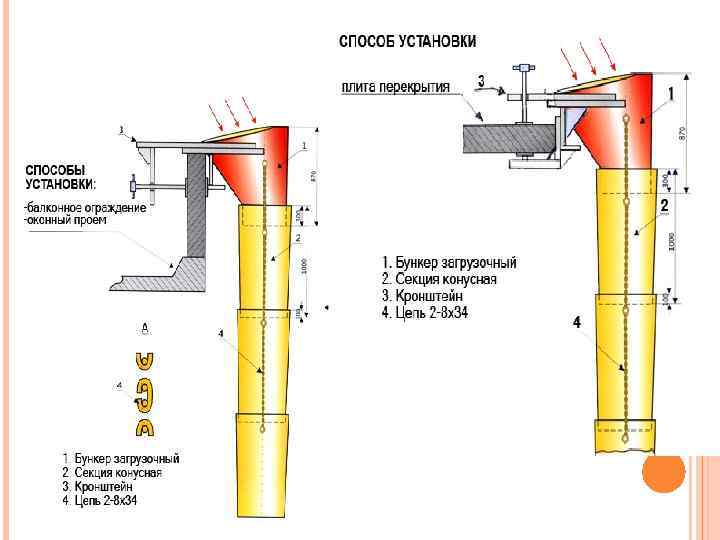

МУСОРОПРОВОД ПОДВЕСНОЙ СТРОИТЕЛЬНЫЙ Мусоропроводы предназначенных для сброса строительного мусора с верхних этажей на специальную площадку в контейнер или кузов автомобиля. Подвесной строительный мусоропровод позволяет аккуратно транспортировать строительный мусор с любого этажа здания. Его применение обеспечивает при строительстве зданий максимальную безопасность для людей и экологии окружающей среды. Особенно полезна эксплуатация таких мусоропроводов в зонах уплотнительной застройки, в жилых кварталах больших городов. Строительный Мусоропровод мобилен, его можно перемещать между объектами, срок его использования можно продлить при аккуратности использования.

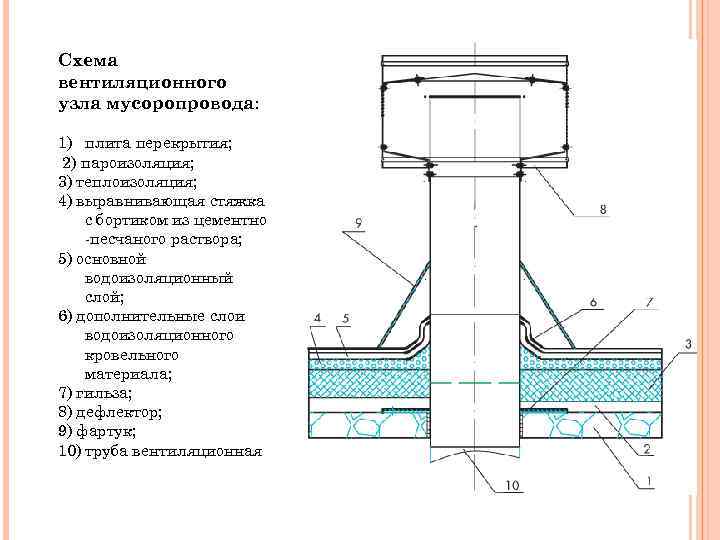

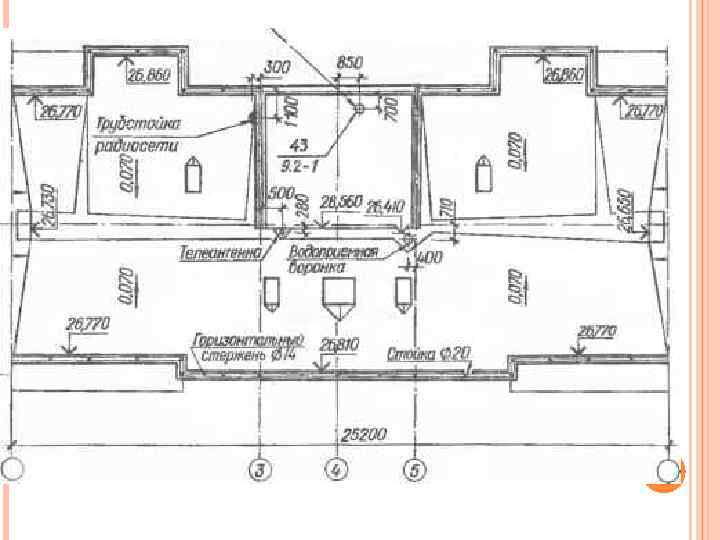

Схема вентиляционного узла мусоропровода: 1) плита перекрытия; 2) пароизоляция; 3) теплоизоляция; 4) выравнивающая стяжка с бортиком из цементно -песчаного раствора; 5) основной водоизоляционный слой; 6) дополнительные слои водоизоляционного кровельного материала; 7) гильза; 8) дефлектор; 9) фартук; 10) труба вентиляционная

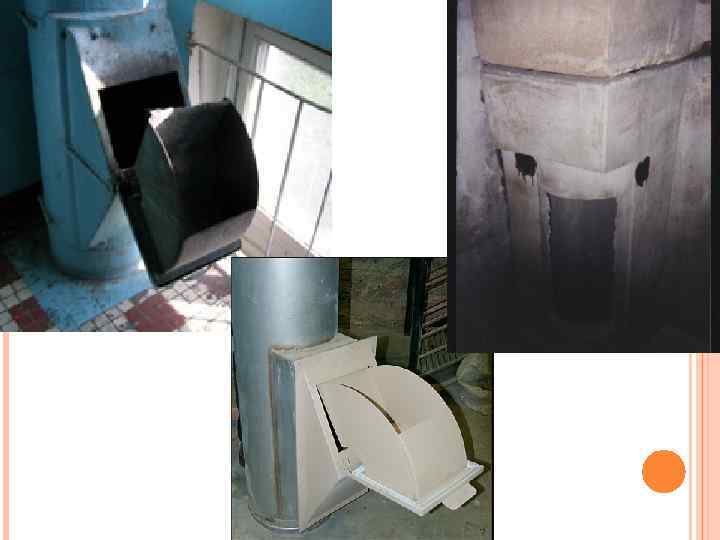

ЭЛЕМЕНТЫ МУСОРОПРОВОДА Муфта силовая разгрузочная Клапан мусороствола Патрубок шибера Шибер выгрузки загрузочный с опорным фланцем

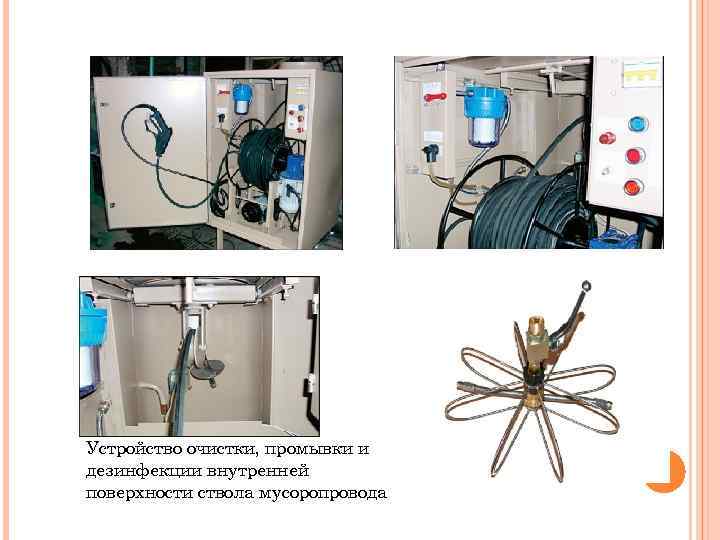

Устройство очистки, промывки и дезинфекции внутренней поверхности ствола мусоропровода
Схема очистного моющедезинфицирующего устройства: 1) корпус; 2) электропривод; 3) шланг; 4) моющая головка; 5) устройство подачи воды; 6) емкость для дезраствора; 7) опорный ролик; 8) панель управления; 9) барабан; 10) ствол мусоропровода; 11) перекрытие; 12) спринклер; 13) дверь очистного устройства; 14) болт заземления; 15) анкерный болт

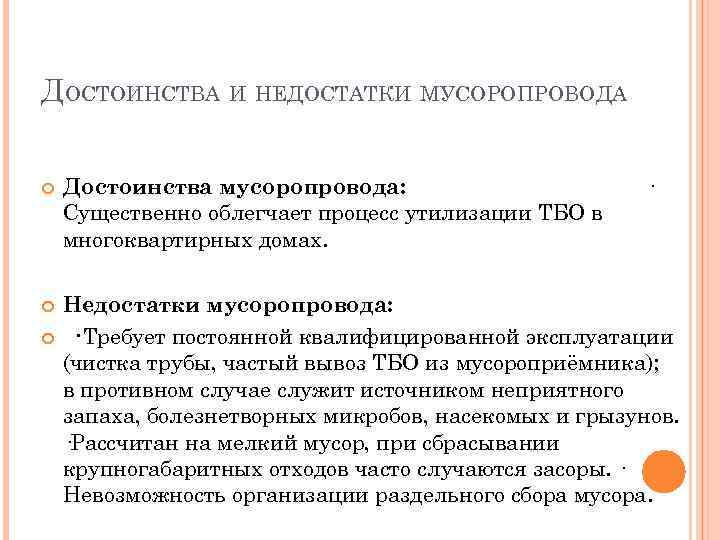

ДОСТОИНСТВА И НЕДОСТАТКИ МУСОРОПРОВОДА · Достоинства мусоропровода: Существенно облегчает процесс утилизации ТБО в многоквартирных домах. Недостатки мусоропровода: ·Требует постоянной квалифицированной эксплуатации (чистка трубы, частый вывоз ТБО из мусороприёмника); в противном случае служит источником неприятного запаха, болезнетворных микробов, насекомых и грызунов. ·Рассчитан на мелкий мусор, при сбрасывании крупногабаритных отходов часто случаются засоры. · Невозможность организации раздельного сбора мусора.
