Муниципальное учреждение дополнительного образования «Центр Юных техников» г. Ухты Детское объединение «Юный техник – 1» Изготовление самолета «ЮТ» Разработала педагог дополнительного образования Анисимова Светлана Валентиновна 2016 г.

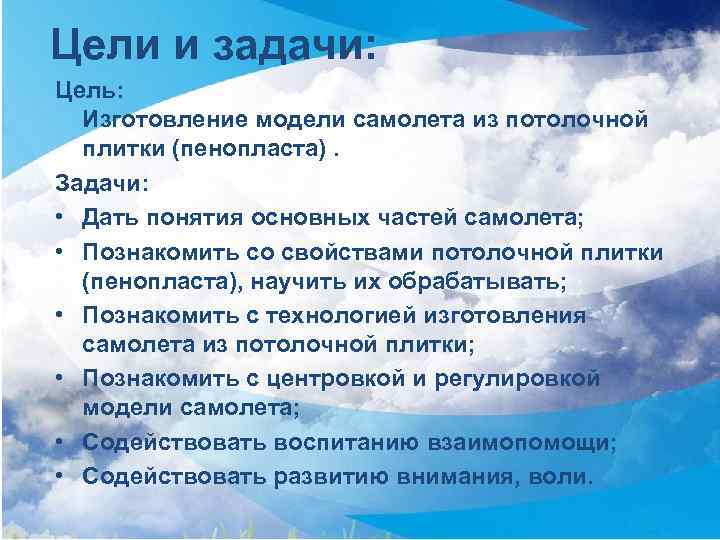

Цели и задачи: Цель: Изготовление модели самолета из потолочной плитки (пенопласта). Задачи: • Дать понятия основных частей самолета; • Познакомить со свойствами потолочной плитки (пенопласта), научить их обрабатывать; • Познакомить с технологией изготовления самолета из потолочной плитки; • Познакомить с центровкой и регулировкой модели самолета; • Содействовать воспитанию взаимопомощи; • Содействовать развитию внимания, воли.

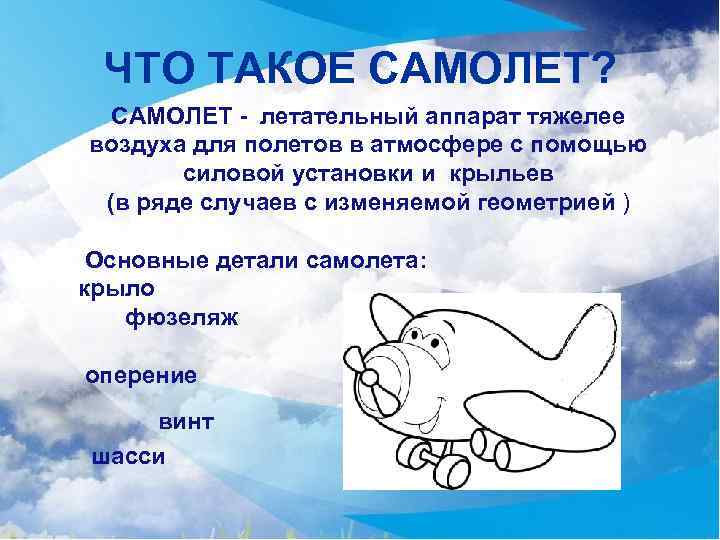

ЧТО ТАКОЕ САМОЛЕТ? САМОЛЕТ - летательный аппарат тяжелее воздуха для полетов в атмосфере с помощью силовой установки и крыльев (в ряде случаев с изменяемой геометрией ) Основные детали самолета: крыло фюзеляж оперение винт шасси
Основные части самолета Крыло - несущая поверхность самолета, предназначенная для создания аэродинамической подъемной силы. Фюзеляж - основная часть конструкции самолета, служащая для соединения в одно целое всех его частей, а также для размещения экипажа, пассажиров, оборудования и грузов. Оперение - несущие поверхности, предназначенные для обеспечения продольной и путевой устойчивости и управляемости. Шасси - система опор самолета, служащая для взлета, посадки, передвижения и стоянки на земле, палубе корабля или на воде. Силовая установка - двигатель.

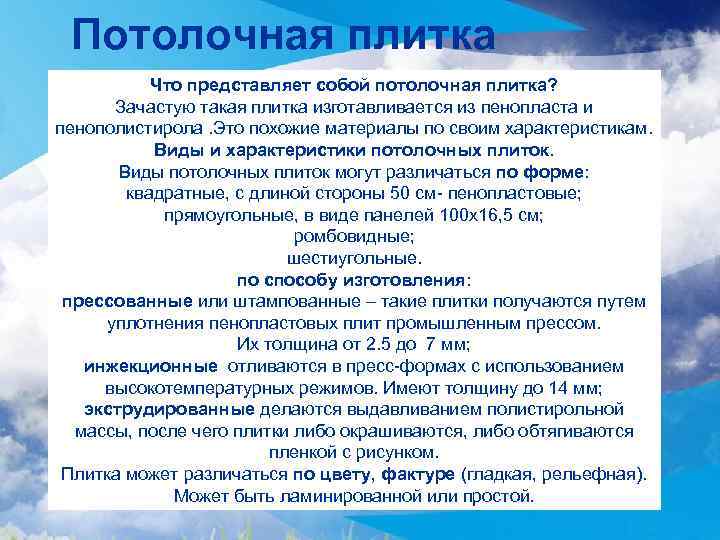

Потолочная плитка Что представляет собой потолочная плитка? Зачастую такая плитка изготавливается из пенопласта и пенополистирола. Это похожие материалы по своим характеристикам. Виды и характеристики потолочных плиток. Виды потолочных плиток могут различаться по форме: квадратные, с длиной стороны 50 см- пенопластовые; прямоугольные, в виде панелей 100 х16, 5 см; ромбовидные; шестиугольные. по способу изготовления: прессованные или штампованные – такие плитки получаются путем уплотнения пенопластовых плит промышленным прессом. Их толщина от 2. 5 до 7 мм; инжекционные отливаются в пресс-формах с использованием высокотемпературных режимов. Имеют толщину до 14 мм; экструдированные делаются выдавливанием полистирольной массы, после чего плитки либо окрашиваются, либо обтягиваются пленкой с рисунком. Плитка может различаться по цвету, фактуре (гладкая, рельефная). Может быть ламинированной или простой.

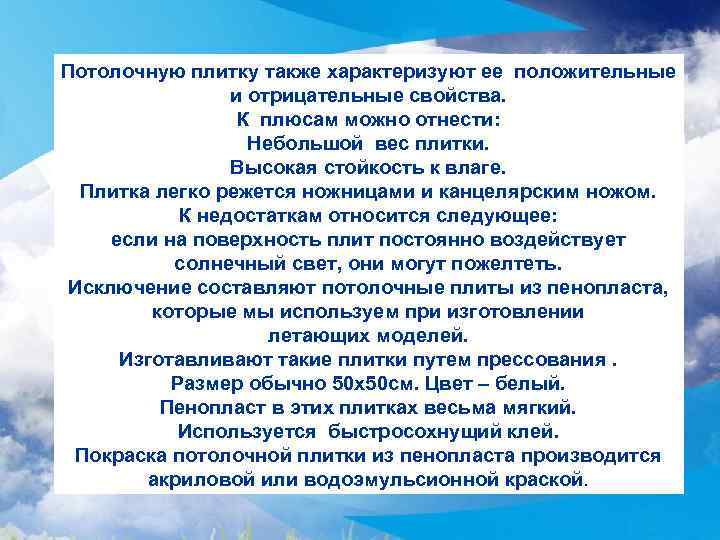

Потолочную плитку также характеризуют ее положительные и отрицательные свойства. К плюсам можно отнести: Небольшой вес плитки. Высокая стойкость к влаге. Плитка легко режется ножницами и канцелярским ножом. К недостаткам относится следующее: если на поверхность плит постоянно воздействует солнечный свет, они могут пожелтеть. Исключение составляют потолочные плиты из пенопласта, которые мы используем при изготовлении летающих моделей. Изготавливают такие плитки путем прессования. Размер обычно 50 х50 см. Цвет – белый. Пенопласт в этих плитках весьма мягкий. Используется быстросохнущий клей. Покраска потолочной плитки из пенопласта производится акриловой или водоэмульсионной краской.

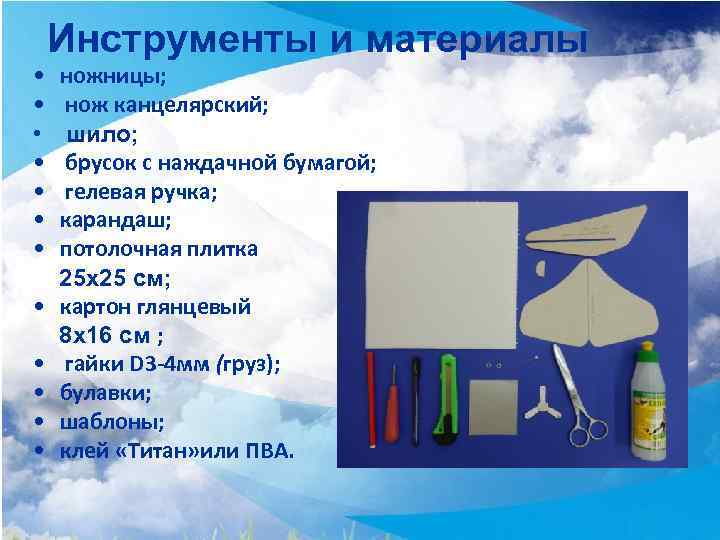

Инструменты и материалы • ножницы; • нож канцелярский; • шило; • брусок с наждачной бумагой; • гелевая ручка; • карандаш; • потолочная плитка 25 х25 см; • картон глянцевый 8 х16 см ; • гайки D 3 -4 мм (груз); • булавки; • шаблоны; • клей «Титан» или ПВА.

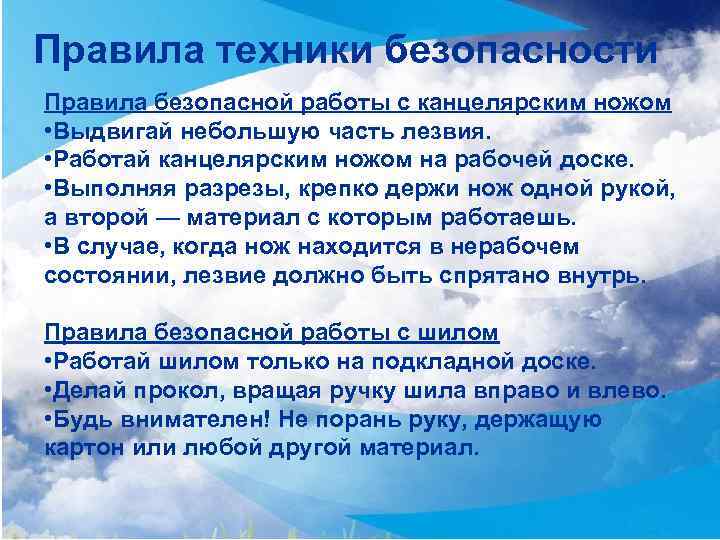

Правила техники безопасности Правила безопасной работы с канцелярским ножом • Выдвигай небольшую часть лезвия. • Работай канцелярским ножом на рабочей доске. • Выполняя разрезы, крепко держи нож одной рукой, а второй — материал с которым работаешь. • В случае, когда нож находится в нерабочем состоянии, лезвие должно быть спрятано внутрь. Правила безопасной работы с шилом • Работай шилом только на подкладной доске. • Делай прокол, вращая ручку шила вправо и влево. • Будь внимателен! Не порань руку, держащую картон или любой другой материал.

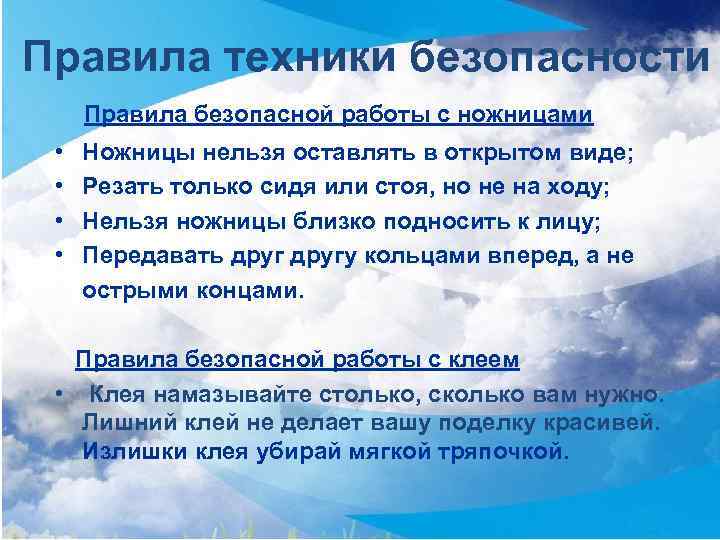

Правила техники безопасности Правила безопасной работы с ножницами • Ножницы нельзя оставлять в открытом виде; • Резать только сидя или стоя, но не на ходу; • Нельзя ножницы близко подносить к лицу; • Передавать другу кольцами вперед, а не острыми концами. Правила безопасной работы с клеем • Клея намазывайте столько, сколько вам нужно. Лишний клей не делает вашу поделку красивей. Излишки клея убирай мягкой тряпочкой.

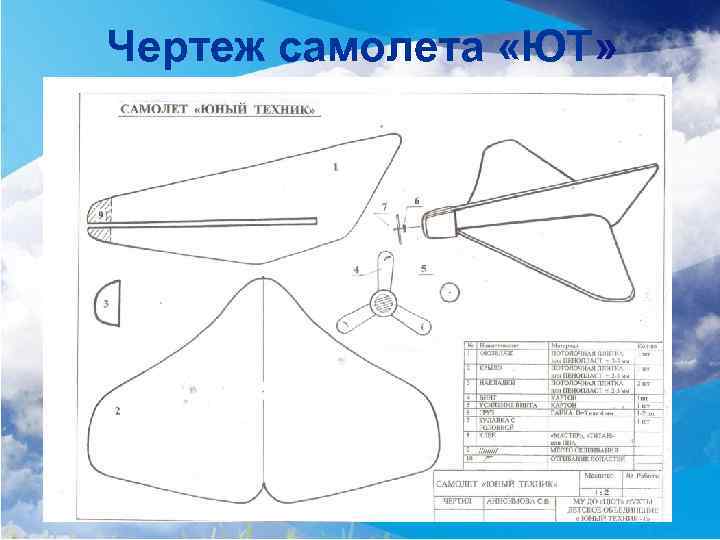

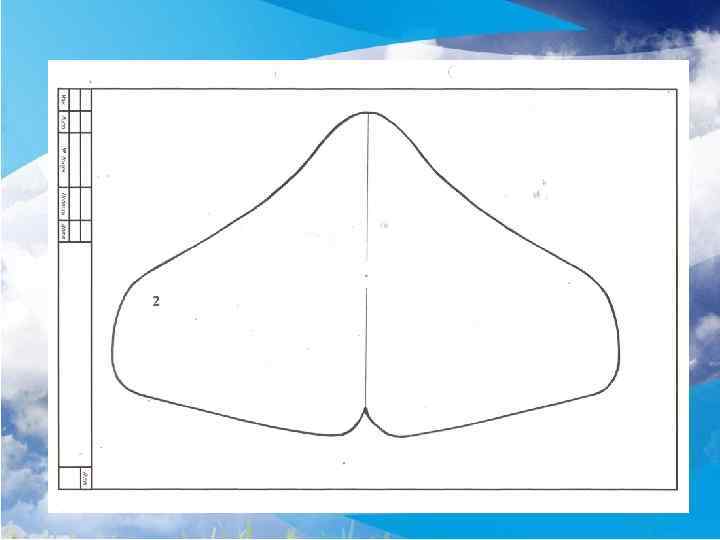

Чертеж самолета «ЮТ»

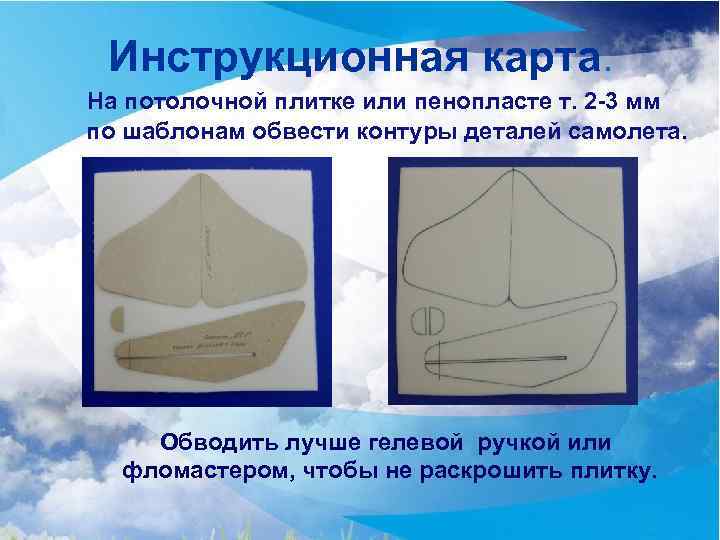

Инструкционная карта. На потолочной плитке или пенопласте т. 2 -3 мм по шаблонам обвести контуры деталей самолета. Обводить лучше гелевой ручкой или фломастером, чтобы не раскрошить плитку.

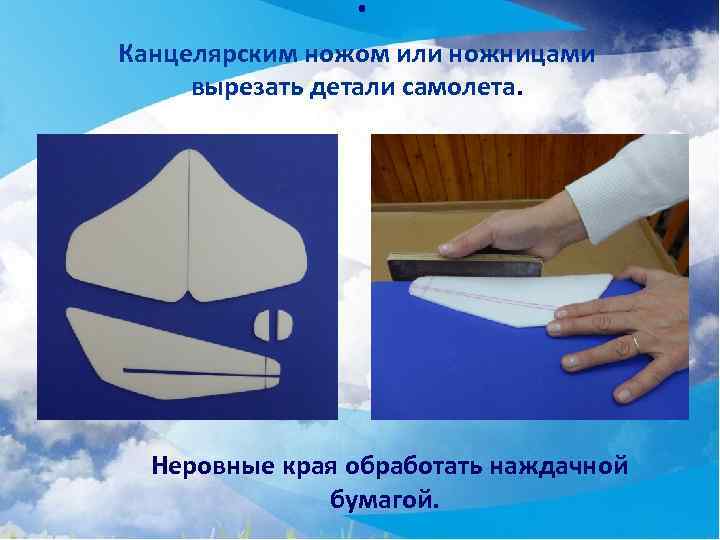

. Канцелярским ножом или ножницами вырезать детали самолета. Неровные края обработать наждачной бумагой.

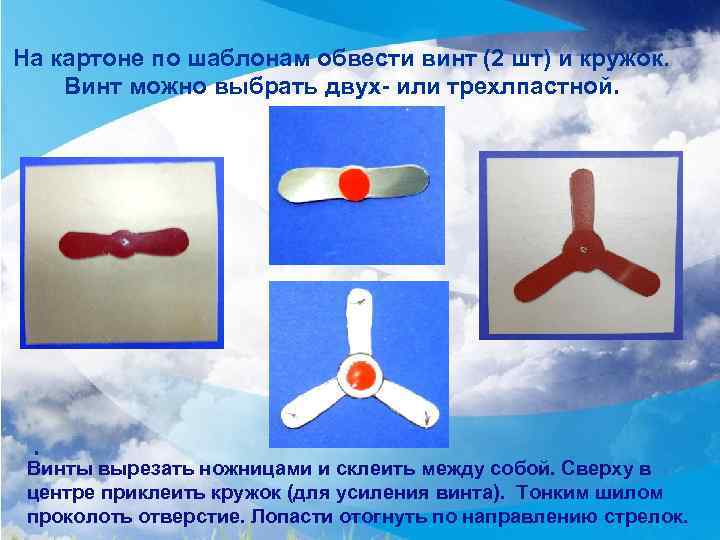

На картоне по шаблонам обвести винт (2 шт) и кружок. Винт можно выбрать двух- или трехлпастной. . Винты вырезать ножницами и склеить между собой. Сверху в центре приклеить кружок (для усиления винта). Тонким шилом проколоть отверстие. Лопасти отогнуть по направлению стрелок.

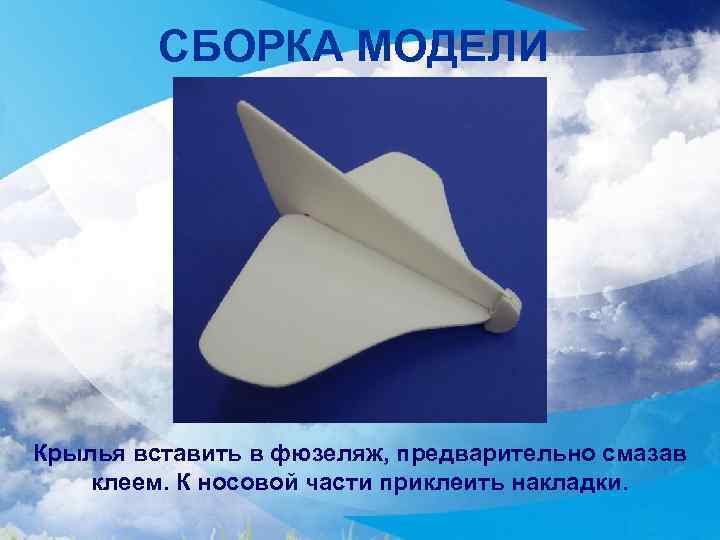

СБОРКА МОДЕЛИ Крылья вставить в фюзеляж, предварительно смазав клеем. К носовой части приклеить накладки.
Винт и гайки (груз) надеть на булавку . Конец булавки промазать клеем и вставить в самолет.

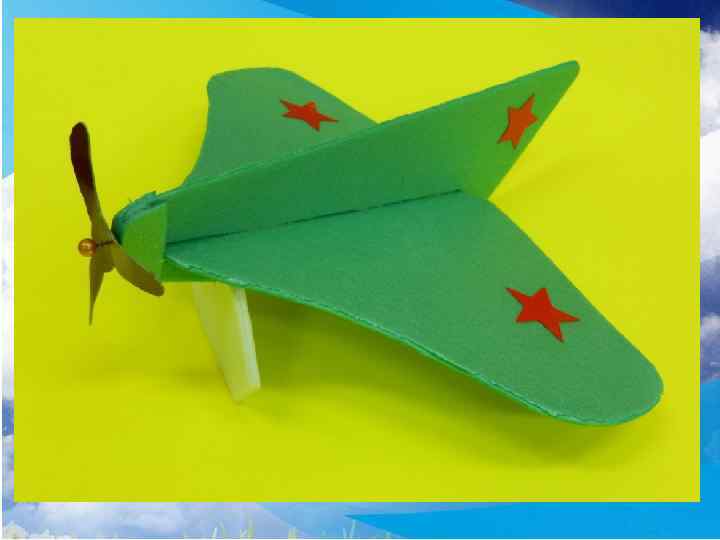

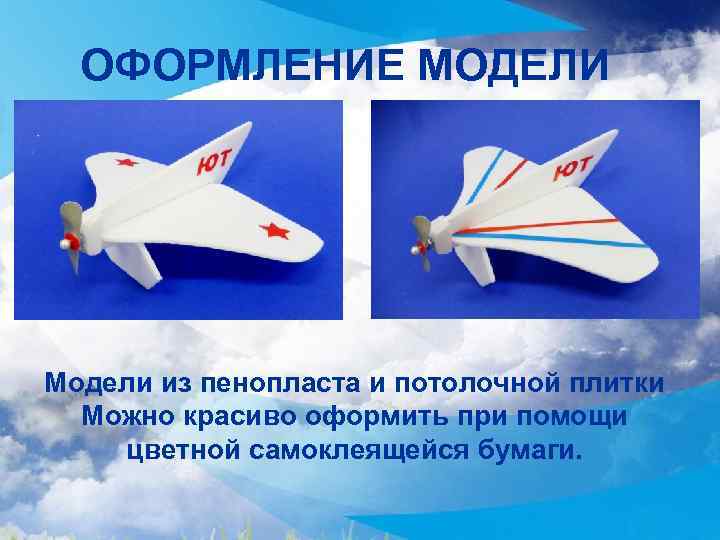

ОФОРМЛЕНИЕ МОДЕЛИ Модели из пенопласта и потолочной плитки Можно красиво оформить при помощи цветной самоклеящейся бумаги.

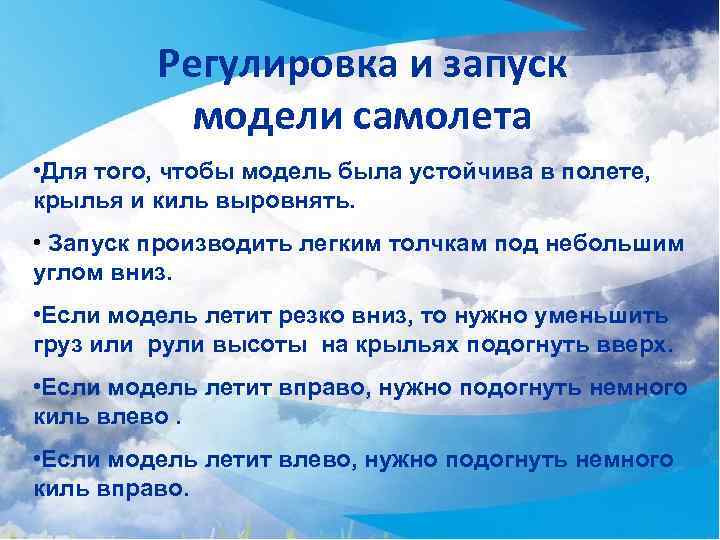

Регулировка и запуск модели самолета • Для того, чтобы модель была устойчива в полете, крылья и киль выровнять. • Запуск производить легким толчкам под небольшим углом вниз. • Если модель летит резко вниз, то нужно уменьшить груз или рули высоты на крыльях подогнуть вверх. • Если модель летит вправо, нужно подогнуть немного киль влево. • Если модель летит влево, нужно подогнуть немного киль вправо.
К ПОЛЕТУ ГОТОВЫ! О Ник С СПАСИБО ЗА ВНИМАНИЕ

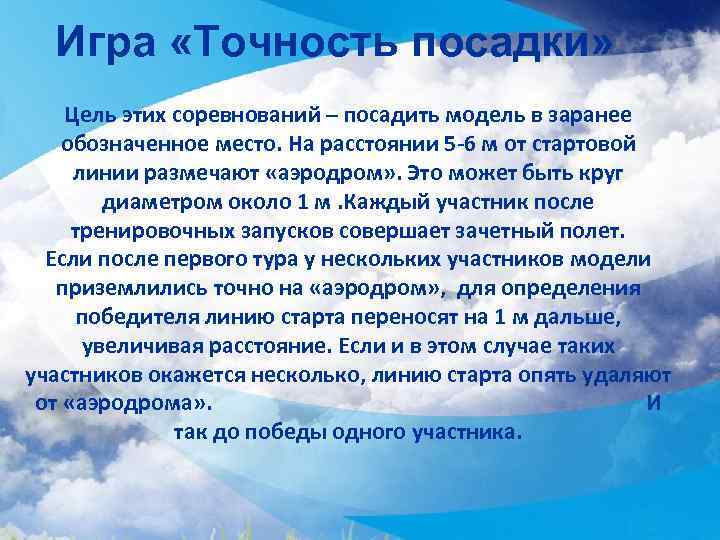

Игра «Точность посадки» Цель этих соревнований – посадить модель в заранее обозначенное место. На расстоянии 5 -6 м от стартовой линии размечают «аэродром» . Это может быть круг диаметром около 1 м. Каждый участник после тренировочных запусков совершает зачетный полет. Если после первого тура у нескольких участников модели приземлились точно на «аэродром» , для определения победителя линию старта переносят на 1 м дальше, увеличивая расстояние. Если и в этом случае таких участников окажется несколько, линию старта опять удаляют от «аэродрома» . И так до победы одного участника.

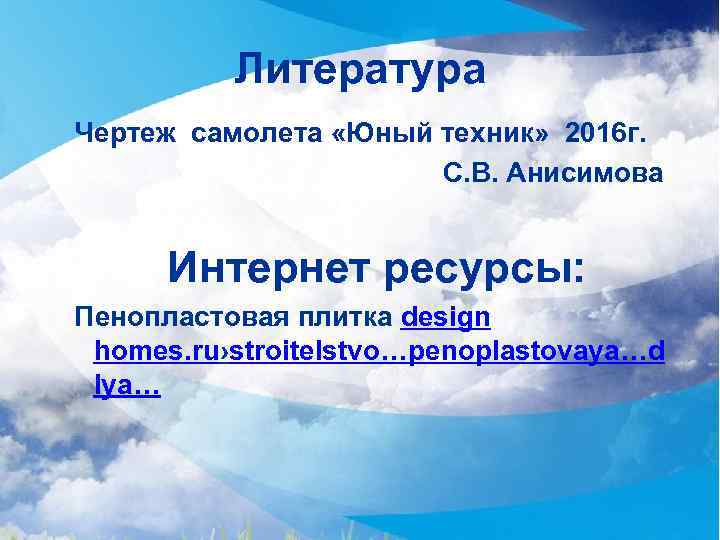

Литература Чертеж самолета «Юный техник» 2016 г. С. В. Анисимова Интернет ресурсы: Пенопластовая плитка design homes. ru›stroitelstvo…penoplastovaya…d lya…

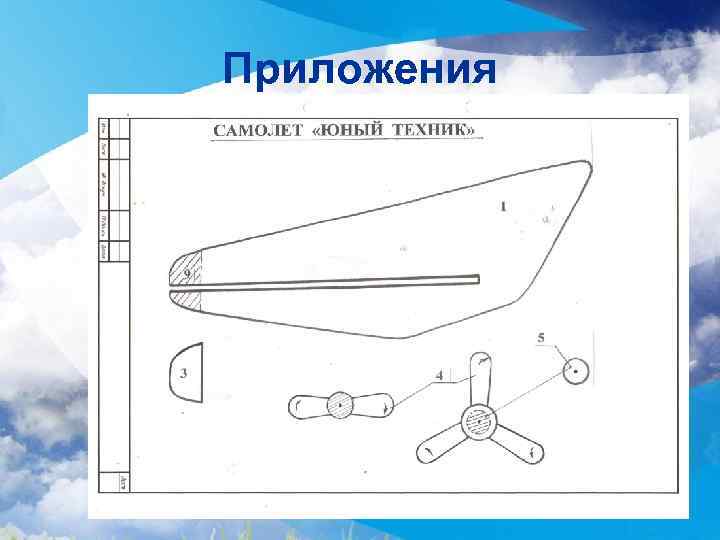

Приложения
