Муфты

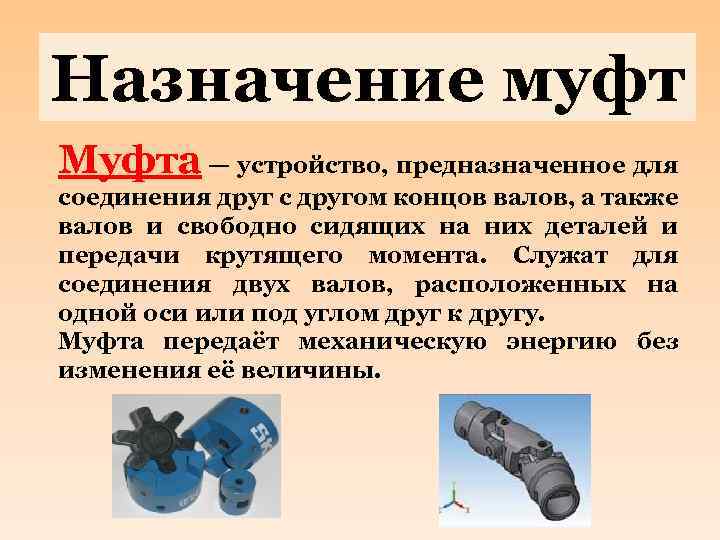

Назначение муфт Муфта — устройство, предназначенное для соединения друг с другом концов валов, а также валов и свободно сидящих на них деталей и передачи крутящего момента. Служат для соединения двух валов, расположенных на одной оси или под углом друг к другу. Муфта передаёт механическую энергию без изменения её величины.

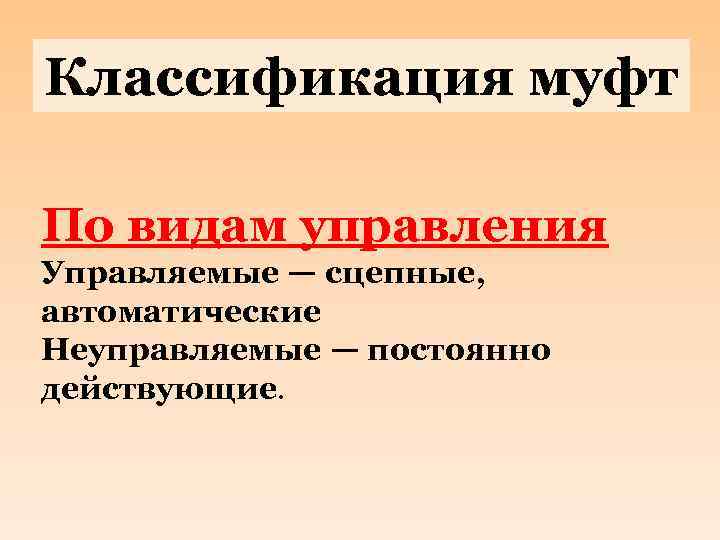

Классификация муфт По видам управления Управляемые — сцепные, автоматические Неуправляемые — постоянно действующие.

Классификация по группам муфт (механические) Жёсткие (глухие) муфты Компенсирующие муфты — компенсируют радиальные, осевые и угловые смещения валов Упругие муфты — компенсация динамических нагрузок Сцепные муфты — соединение или разъединение валов или валов с установленными на них деталями.

Виды смещений валов a) Радиальное смещение, б) Осевое смещение, в) Угловое смещение.

Жёсткие (глухие) муфты Жёсткая фланцевая и втулочная муфты В жёсткой фланцевой муфте применяется болтовое соединение фланцев. Во втулочной муфте применяется жёсткая втулка, соосно соединяющая друг с другом два вала.

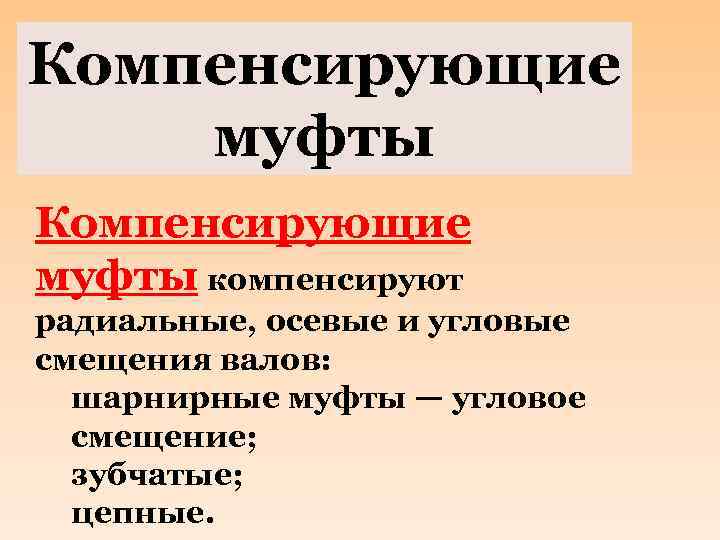

Компенсирующие муфты компенсируют радиальные, осевые и угловые смещения валов: шарнирные муфты — угловое смещение; зубчатые; цепные.

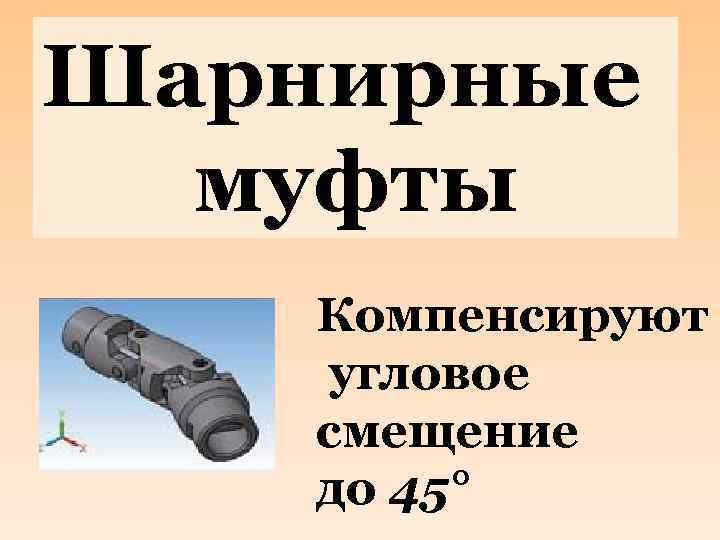

Шарнирные муфты Компенсируют угловое смещение до 45°

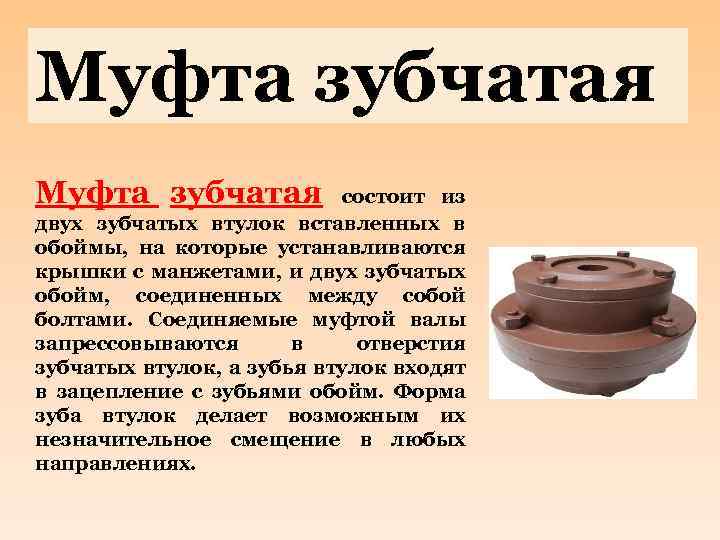

Зубчатые муфты Муфта зубчатая

Муфта зубчатая состоит из двух зубчатых втулок вставленных в обоймы, на которые устанавливаются крышки с манжетами, и двух зубчатых обойм, соединенных между собой болтами. Соединяемые муфтой валы запрессовываются в отверстия зубчатых втулок, а зубья втулок входят в зацепление с зубьями обойм. Форма зуба втулок делает возможным их незначительное смещение в любых направлениях.

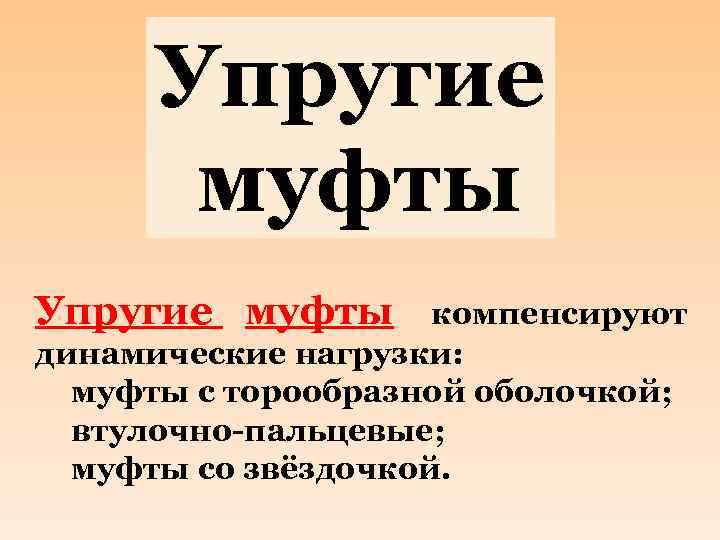

Упругие муфты компенсируют динамические нагрузки: муфты с торообразной оболочкой; втулочно-пальцевые; муфты со звёздочкой.

Муфта упругая втулочно-пальцевая Стальные пальцы закреплены в одной полумуфте. На пальцы надеты резиновые втулки, которые входят в отверстия второй полумуфты. Толчки и удары смягчаются при передаче момента вследствие деформации резиновых втулок.

Кулачковые муфты – это упругие муфты, в которых передача крутящего момента осуществляется с геометрическим замыканием.

Кулачковые муфты Соединительные кулачковые муфты способны амортизировать умеренные ударные нагрузки и гасить небольшие вибрации.

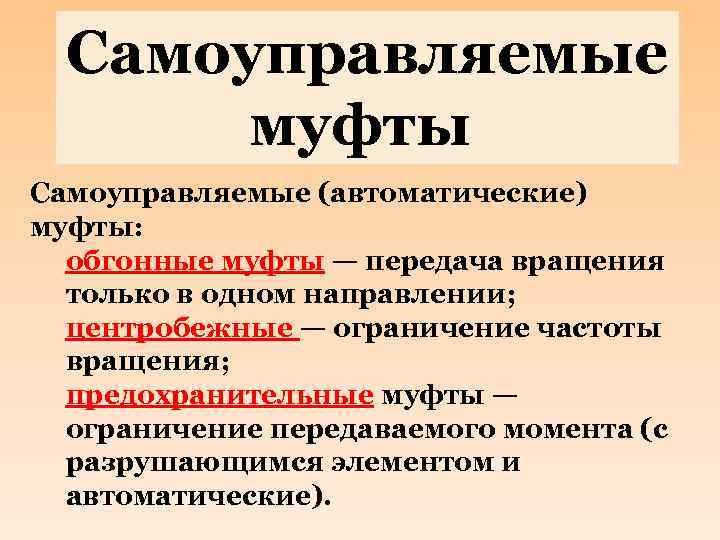

Самоуправляемые муфты Самоуправляемые (автоматические) муфты: обгонные муфты — передача вращения только в одном направлении; центробежные — ограничение частоты вращения; предохранительные муфты — ограничение передаваемого момента (с разрушающимся элементом и автоматические).

Обгонные муфты Предназначены для передачи вращения только в одном направлении. В противоположном направлении они свободно вращаются в режиме холостого хода.

Применение обгонных муфт Обгонные муфты применяются при подаче бумаги в принтере, для предотвращения самопроизвольного движения эскалаторов и конвейеров при отключении двигателей.

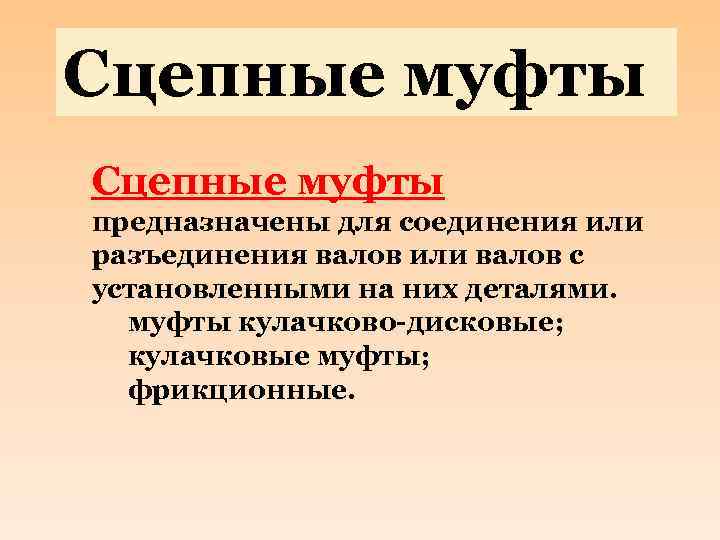

Сцепные муфты предназначены для соединения или разъединения валов или валов с установленными на них деталями. муфты кулачково-дисковые; кулачковые муфты; фрикционные.

Конусная фрикционная муфта Фрикционная муфта 1 –полумуфты, 2 – вал 1, 3 – поверхность трения, 4 – пружина; 5 – рычажная втулка, 6 – вал 2.

Предохранительные муфты Муфта со срезным болтом Предохранительная муфта со срезным болтом ограничивает избыточные крутящий момент, возникающий при перегрузке сельскохозяйственной техники. Крутящий момент передается с помощью болта, который срезается при превышении установленного крутящего момента и позволяет вилке и ступице вращаться независимо друг от друга.

Предохранительные муфты Фрикционная муфта передает крутящий момент при помощи подпружиненных фрикционных накладок. В зависимости от коэффициента трения фрикционного диска и степени сжатия пружины определяется передаваемый крутящий момент. При подборе муфты нужно знать передаваемый крутящий, так как на муфте он устанавливается заранее, и превышать его нельзя.

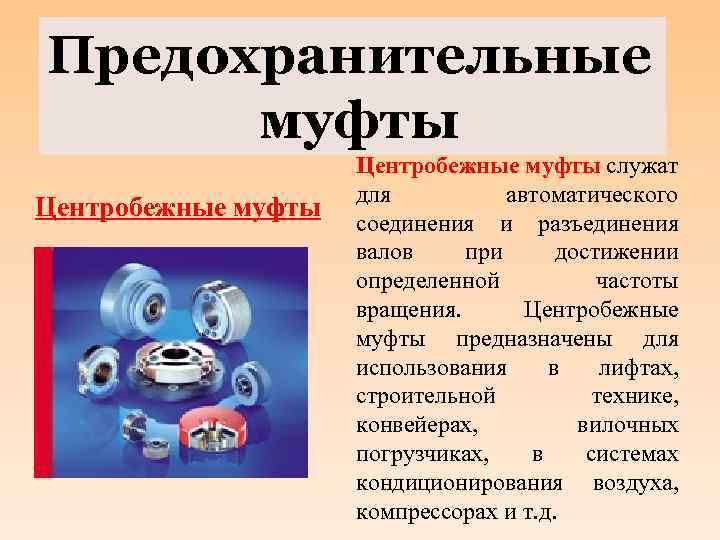

Предохранительные муфты Центробежные муфты служат для автоматического соединения и разъединения валов при достижении определенной частоты вращения. Центробежные муфты предназначены для использования в лифтах, строительной технике, конвейерах, вилочных погрузчиках, в системах кондиционирования воздуха, компрессорах и т. д.
